电工基础第2章考题

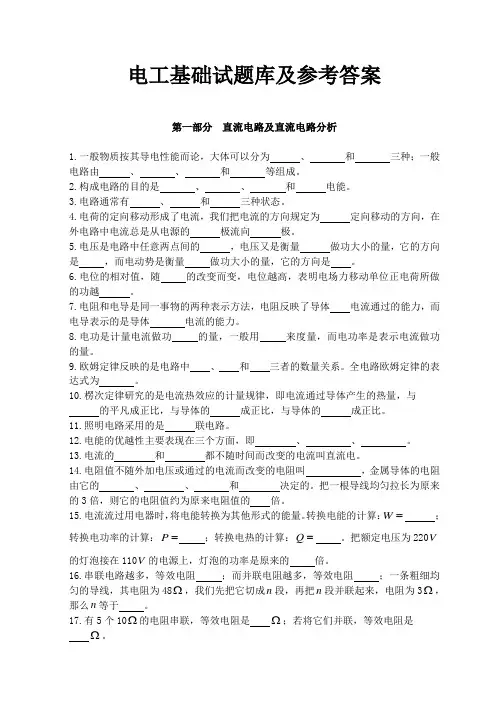

电工基础试题库及参考答案
电工基础试题库及参考答案第一部分 直流电路及直流电路分析1.一般物质按其导电性能而论，大体可以分为 、 和 三种；一般电路由 、 、 和 等组成。
2.构成电路的目的是 、 、 和 电能。
3.电路通常有 、 和 三种状态。
4.电荷的定向移动形成了电流，我们把电流的方向规定为 定向移动的方向，在外电路中电流总是从电源的 极流向 极。
5.电压是电路中任意两点间的 ，电压又是衡量 做功大小的量，它的方向是 ，而电动势是衡量 做功大小的量，它的方向是 。
6.电位的相对值，随 的改变而变，电位越高，表明电场力移动单位正电荷所做的功越 。
7.电阻和电导是同一事物的两种表示方法，电阻反映了导体 电流通过的能力，而电导表示的是导体 电流的能力。
8.电功是计量电流做功 的量，一般用 来度量，而电功率是表示电流做功 的量。
9.欧姆定律反映的是电路中 、 和 三者的数量关系。
全电路欧姆定律的表达式为 。
10.楞次定律研究的是电流热效应的计量规律，即电流通过导体产生的热量，与 的平凡成正比，与导体的 成正比，与导体的 成正比。
11.照明电路采用的是 联电路。
12.电能的优越性主要表现在三个方面，即 、 、 。
13.电流的 和 都不随时间而改变的电流叫直流电。
14.电阻值不随外加电压或通过的电流而改变的电阻叫 ，金属导体的电阻由它的 、 、 和 决定的。
把一根导线均匀拉长为原来的3倍，则它的电阻值约为原来电阻值的 倍。
15.电流流过用电器时，将电能转换为其他形式的能量。
转换电能的计算：=W ；转换电功率的计算：=P ；转换电热的计算：=Q 。
把额定电压为220V 的灯泡接在110V 的电源上，灯泡的功率是原来的 倍。
16.串联电路越多，等效电阻 ；而并联电阻越多，等效电阻 ；一条粗细均匀的导线，其电阻为48Ω，我们先把它切成n 段，再把n 段并联起来，电阻为3Ω，那么n 等于 。
17.有5个10Ω的电阻串联，等效电阻是 Ω；若将它们并联，等效电阻是 Ω。
(完整版)电工基础习题参考答案
第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。
2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。
9N ，且为斥力。
3。
电荷周围存在的特殊物质叫电场。
4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。
在金属导体中电流方向与电子的运动方向相反。
5。
通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。
4min时间内，通过导体横截面的电荷量为24C。
6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。
7。
电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。
9。
衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。
10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。
11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。
12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。
13。
全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。
14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。
电流在单位时间内所做的功叫做电功率。
电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。
如果把它接到110 V的电源上，它实际消耗的功率为 10W 。
17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。
电工基础第2版第2章
电工基础第2版第2章-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN电工基础习题册标准答案（第二版）全国中等职业技术2010-04-12 02:05:34| 分类：电工基础2版习题 | 标签： |字号大中小订阅全国中等职业技术（电子类）专业通用教材第二章直流电路§2-1 电阻的连接一、填空题1、在电路中，将两个或两个以上的电阻依次连接构成中间无分支的连接方式叫做电阻的串联。
电阻串得越多，等效电阻阻值越大；串联的电阻阻值越大，分得电压越大，消耗的功率越多。
2、电阻串联，可以用来构成分压器以提供几种不同的电压，也可限制和调节电路中电流的大小，还可以扩大电压表的量程。
3、在电路中，将两个或两个以上的电阻连接在、在电路中，将两个或两个以上的电阻连接在相同两点之间的连接方式叫电阻的并联，电阻并得越多，等效电阻越小；并联的电阻阻值越大，分得电流越小，消耗功率少。
4、电阻并联可以用来获得阻值较小的电阻，还可以扩大电流表的量程。
5、需要分压时，可选用电阻的串联；需要分流时可采用电阻的并联。
6、在电路中，既有电阻串联又有电阻并联的连接方式叫做电阻的混联。
在混联电路中为了便于计算电路等效电阻，可采用画等效电路图的方法，把原电路整理成易于判别串、并联关系的电路，然后进行计算。
7、在下列各图中，指出电流表或电压表的读数（电流表内阻无穷小、电压表内阻无穷大）。
（1）在图2-1中，PV1的读数为 4V ，PV2的读数为 12V ，PV3的读数为24V 。
（2）在图2-2中，PA1的读数为 3A ，PA2的读数为 2A ，PV的读数为12V 。
（3）在图2-3中，PV1的读数为，PV2的读数为 8V ，PA的读数为 1.6A 。
二、判断并改错1、在电阻的串联电路中，总电阻上的电压一定大于其中任何一个电阻上的电压。
（√）2、电阻并联后的总电阻一定小于其中任何一个电阻的阻值。
（√）3、在串联电路中，电阻串得越多，消耗的功率越大；在并联电路中，电阻并联得越多，消耗的功率越小。
电工基础试题库及答案
电工基础试题库及答案电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第一章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。
（2）电压、电流及它们的参考方向。
（3）电阻元件电压与电流关系，欧姆定律。
（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。
3、运用：（1）参考方向的应用；（2）应用KCL、KVL求未知电流和电压第二章电路的分析方法1、识记：（1）电阻并、串联特性；（2）电阻星、三角连接的等效互换公式（3）两种电源模型的等效互换条件；（4）戴维宁定理的条件和内容2、理解：（1）等效变换的概念。
（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运用：（1）电阻串联、并联、混联的连接方式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。
（2）支路电流法、网孔法、节点法求解电路的方法（3）应用戴维宁定理确定负载获得最大功率的条件（4）运用叠加定理分析含有两个直流电源的电路。
第三章正弦交流电路1、识记：（1）正弦量的频率、角频率、周期的关系；（2）正弦量有效值、最大值、平均值的关系；（3）正弦量的相量表示法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）无功功率。
2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运用：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、无功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三角形两种联结方式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析方法（2）不对称三相电路的分析方法及中线的作用3、运用：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁心线圈电路磁通与外加电压的关系（3）变压器的结构和工作原理（4）特殊变压器的使用第六章供电与安全用电1、识记：安全用电和节约用电常识2、理解：发电、输电及工企供电配电第七章电工测量1、识记：（1）电工仪表与测量的基本常识；（2）万用表的使用方法2、理解：万用表的的结构3、运用：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能力层次要求的比例为：识记约占15%，理解约占45%，运用占40%；（2）试卷中不同难易度试题的比例为：较易占20%，中等占70%，较难占10%；3）期末试题从本试题库中抽取4』教材及参考书（1）、使用教材《电工技术》吴雪琴北京理工大学出版社（2）、教学参考教材《电路分析》刘志民西安电子科技大学出版社《电工学》易沅屏高等教育出版社第一章电路的基本概念和基本定律名词解释１、电路电流流过的路劲２、电流电荷有规则的定向移动３、电压也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
(完整版)《电工技术基础》第二章试题剖析
《电工技术基础》第二章试题姓名_______________ 分数_________________一、填空题1、电阻串联用于________________________________________ 、和___________________ 。
2、R i = 10欧，R2=30欧的两个电阻串联，R i两端电压U i=5伏, 则整个串联电路的总电压_____________________ ；R2上消耗的功率为___________________________ 。
3、一般用电负载都是__________________ 联在同一电源两端；并联电阻还多用于多量程的表中，以达到扩大量程的目的。
4、电阻R i=250欧和电阻R2 =350欧并联，若流过并联电路的总电流为60安，则流过R i的电流I i= ______________ ，R2两端的电压U2= _________ 。
5、混联电路上的功率关系是______________________ 。
6、每个电池的电动势E=1.5伏，内阻r=0.2欧，则这样的四个电池串联组成的串联电池组的总电动势为_________________ ，总内阻为____________ ;这样的两个电池组成的并联电池组的总电势为____________ ，总内阻为 _____ 。
7、电路中的每个分支叫__________________ ；3个或3个以上支路的连接点叫做___________________ ；电路中任一闭合的路径叫_____________________ ；其中不包含任何其它回路的回路叫_____________ 。
8、基尔霍夫第一定律又称_____________________ 。
它不仅适用于电路中的一个_______________ ，而且可以推广到电路中所取的一个________________ 。
9、基尔霍夫第一定律的内容是_________________________ 。

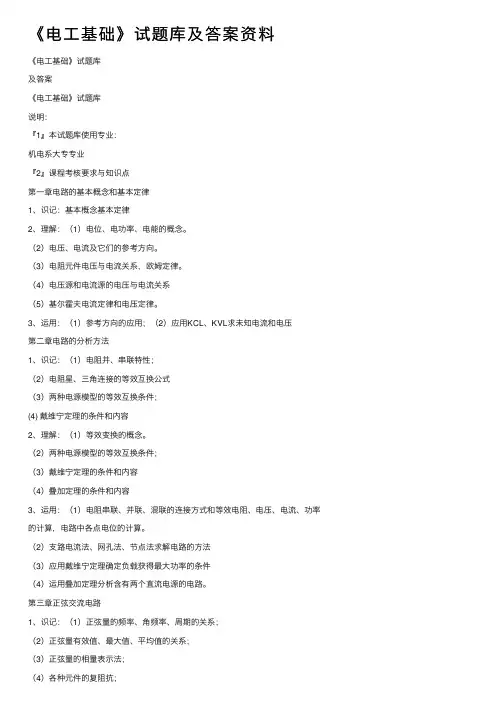

《电工基础》试题库及答案资料
《电⼯基础》试题库及答案资料《电⼯基础》试题库及答案《电⼯基础》试题库说明：『1』本试题库使⽤专业：机电系⼤专专业『2』课程考核要求与知识点第⼀章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。
（2）电压、电流及它们的参考⽅向。
（3）电阻元件电压与电流关系，欧姆定律。
（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。
3、运⽤：（1）参考⽅向的应⽤；（2）应⽤KCL、KVL求未知电流和电压第⼆章电路的分析⽅法1、识记：（1）电阻并、串联特性；（2）电阻星、三⾓连接的等效互换公式（3）两种电源模型的等效互换条件；(4) 戴维宁定理的条件和内容2、理解：（1）等效变换的概念。
（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运⽤：（1）电阻串联、并联、混联的连接⽅式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。
（2）⽀路电流法、⽹孔法、节点法求解电路的⽅法（3）应⽤戴维宁定理确定负载获得最⼤功率的条件（4）运⽤叠加定理分析含有两个直流电源的电路。
第三章正弦交流电路1、识记：（1）正弦量的频率、⾓频率、周期的关系；（2）正弦量有效值、最⼤值、平均值的关系；（3）正弦量的相量表⽰法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）、⽆功功率。
2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运⽤：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、⽆功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三⾓形两种联结⽅式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析⽅法（2）不对称三相电路的分析⽅法及中线的作⽤3、运⽤：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁⼼线圈电路磁通与外加电压的关系（3）变压器的结构和⼯作原理（4）特殊变压器的使⽤第六章供电与安全⽤电1、识记：安全⽤电和节约⽤电常识2、理解：发电、输电及⼯企供电配电第七章电⼯测量1、识记：（1）电⼯仪表与测量的基本常识；（2）万⽤表的使⽤⽅法2、理解：万⽤表的的结构3、运⽤：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能⼒层次要求的⽐例为：识记约占15%，理解约占45%，运⽤占40%；（2）试卷中不同难易度试题的⽐例为：较易占20%，中等占70%，较难占10%；（3）期末试题从本试题库中抽取。
《电工基础》课后习题解答
第一章习题与解答 第二章习题与解答 第三章习题与解答 第四章习题与解答 第五章习题与解答 第六章习题与解答 第七章习题与解答 第八章习题与解答
第一章习题与解答
1－1 下述结论中正确的是（ A ）。 A.若在一段金属导体中自由电子定向运动的方向是从a移向b，则
该导体中电流为正值。 B.直流电路中任一支路电流的实际方向都是从高电位点指向低电
解 设各电流电压的参考方向如图所示
i1 i2
US R1 R2
36 2 10
3A
i3
C
du C dt
0
di u L L dt 0
u C R 2i2 3 10 30 V
图1－35
1－11 图1－36所示电路中，US=36V，C1=C2=C3=1μF，试求下列情况 下，电路处于稳定状态时每个电容元件的电压。 （1）S2断开，S1合上； （2）起先S2断开，合上S1；然后断开S1，合上S2。
C.电感元件是一种储能元件，它所储存的磁场能量与其磁链平方成正比。
D.电压源和电流源是有源元件，当它们与外电路接通时，它们总是发出 电能。
1－4 下述结论中错误的是（ A ）。（题中所说的元件，除电压源、 电流源外都是指线性元件）
A.电阻元件的电压与电流之间的关系是线性关系（线性函数），其电压 与电流的关系曲线是一条通过原点的直线，且总是位于一、三象限。
解
图1－39
（1）电路发生断路故障，故障点在灯泡处。
（2）电路发生短路故障，短路点在灯泡处。
（3）电路发生断路故障，故障点在电流表处或 在电池和滑线电阻处。
（4）电路中电阻过大，灯泡电压很低，接触点 处接触不良，滑线电阻阻值过大。
1－15 在图1－40所示电路中，若以f点作为参考点，试计 算c、d两点的电位。
低压电工作业 第二章电工基础知识练习题及答案
习题二一、判断题1电压的方向是由高电位指向低电位，是电位升高的方向。
2.几个电阻并联后的总电阻等于各并联电阻的倒数之和。
3.在串联电路中，电流处处相等。
4.基尔夫第一定律是节点电流定律，是用来证明电路上各电流之间关系的定律。
5.并联电路中各支路上的电流不一定相等。
6.欧姆定律指出，在一个闭合电路中，当导体温度不变时，通过导体的电流与加在导体两端的电压成反比，与其电阻成正比。
7.当导体温度不变时，通过导体的电流与导体两端的电压成正比，与其电阻成反比。
8.在串联电路中，电路总电压等于各电阻的分电压之和。
9.电流和磁场密不可分，磁场总是伴随着电流而存在，而电流水远被磁场所包围。
10.载流导体在磁场中一定受到磁场力的作用。
11.磁力线是一种闭合曲线。
12.在磁路中，当磁阻大小不变时，磁通与磁动势成反比。
13.若磁场中各点的磁感应强度大小相同，则该磁场为均匀磁场。
二、填空题14.我国正弦交流电的频率为Hz。
15.串联电路中各电阻两端电压的关系是阻值越大两端电压越。
16.水、铜、空气中，属于顺磁性材料的是。
17.感应电流的方向总是使感应电流的磁场阻碍引起感应电流的磁通的变化，这一定律称为。
三、单选题20.下列说法中，不正确的是( )。
A.规定小磁针的北极所指的方向是磁力线的方向B.交流发电机是应用电磁感应的原理发电的C.交流电每交变一周所需的时间叫作周期TD.正弦交流电的周期与角频率的关系互为倒数21.下列说法中，正确的是( )。
A对称的三相电源是由振幅相同、初相依次相差120°的正弦电源连接组成的供电系统B.视在功率就是无功功率加上有功功率C.在三相交流电路中，负载为星形接法时，其相电压等于三相电源的线电压D.导电性能介于导体和绝缘体之间的物体称为半导体22.下列说法中，正确的是( )。
A.右手定则是判定直导体做切割磁力线运动时所产生的感生电流方向C.无论在任何情况下，三极管都具有电流放大功能D二极管只要工作在反向击穿区，一定会被击穿23.下列说法中，正确的是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
237计算图2.28所示电路中的电流|3。
【解题过程】
将右侧的电流源与电阻的并联变换为电压源与电阻的串联，可将电流源等效变换为电压源，结果如图1所示，然后再将两串联电压源进行合并，结果如图2所示。
最终计算可得: l3=3/(2+(1//1))/2=0.6A 。
2.3.8计算图2.29中的电压U5。
R2
6?
r~l H
R’ 0.6 ? R
4
0.2?
图 2.299
【解题过程】
将电路左侧进行变换如下图后，可以看出为两结点电路，可直接采用结点电压法求解即可。
U5=(2/0.2+15/3)/(1/3+1/1 + 1/0.2)=45/19V=2.37V 。
R2 1 ?
I s
2A
R3 4?
_____ 1~+
+
2V
2.3.9试用电压源与电流源等效变换的方法计算图 2.30中2Q电阻中的电流I。
图 2.30
【解题过程】
第一步将左侧的两电压源电路变换为电流源电路，将上面的电流源电路变换为电压源电路。
变换的时候注意电流电压方向和数值。
第二步将变换后的两电流源相加，两电阻并联进行处理。
第三步将串联的电压源和串联的电阻进行处理。
a
I
b
最后求解可得I =6/6=1A。
2.5.4电路如图2.34所示，试用结点电压法求电压U,并计算理想电流源的功率。
【解题过程】
叠加原理求解步骤： 画出两电源单独作用的分电路，
设定分电路中的电流和电压,
对分电路进行求解，最后将分电路的求解结果相叠加即可得到总电路的电流或电压，注意， 不作用的电压源按短路处理，不作用的电流源按开路处理。
① 电压源单独作用，电流源处开路。
【解题过程】 本题中存在与独立电流源串
这些电阻的存在与否
16+4
= 12.8V
对理想电流源所在支路列方程
U S =l +4X 4=28.8V , P =28.8 X4=115.2W （发出）。
2.6.5应用叠加定理计算图 电
压，并说明功率平衡关系。
2.37所示电路中各支路的电流和各元器件
（电源和电阻）两端的
然后
4A
R L
8?
图
2?
4?
10
图23列
此时有 I l 0, U i 0 ; U 3 10V , I 3 10/5 2A ; I 2 I 4 10/(4 1) 2A , U 2 2V ,
U 4 8V , I I 2 I 3 4A , U 10 2 1 8V ;
② 当电流源单独作用时，电压源处短路。
2?
此时有 I , 10A , U , 20V , I 2
10 4/(4 1) 8A , U 2 8V , I 3 0A , U 3 0V ,
I 4 10 1/(4 1) 2A , U 4 8V ,
I I 2
8A , U S U 4 28V ;
③
叠加后得 l 1=10A, U =20V , |2=-6A ,L 2=-6V , 13=2A ,
U=10V, I 4=4A, L 4=16V , I =-4A ,
U=36V 。
电流源功率为360W/电流从“ +”流出，为电源，发出功率；电压源的电流从“
+”流入，
为负载，吸收功率 40V ； 2?电阻 P 1=UiI 1=200W 1?电阻 F 2=U 2l 2=36W 5?电阻 F 3=U 313=20W 4?电阻
F 4=U 414=64W 电阻全部是吸收功率，显然 F 发=F 吸，功率平衡。
2.7.8用戴维宁定理和诺顿定理分别计算图
2.42所示桥式电路中电阻
R
上的电流。
10A
4?
【解题过程】
(1)戴维宁定理。
①断开被求支
路,
U O C=10-2X 4=2V。
②求等效电阻
R q=R2=4?。
求开路电压
③ 画出等效电路求解。
I sc =10/4-2=0.5A 。
② 求等效电阻Rq 。
等效电阻Rq 的求法与戴维宁定理相同，
Rq =4?。
③ 画出等效电路求解。
11=0.5 X 4/(4+9)=0.154A 。
2.7.9在图2.43中，(1)试求电流I ;⑵ 计算理想电压源和理想电流源的功率, 用的还
是发出功率。
l i =2/(4+9)=0.154A 。
⑵诺顿定理。
①将被求支路短路，求短路电流
并说明是取
图3
I sc,电路图如下所示。
源，发出功率， P =19X 5=95W 2.7.10电路如图2.44所示，试计算电阻R L 上得电流I L ：(1)用戴维宁定理;
【解题过程】
(1)由于求取的是电流I ，故可将其所在支路以外的电路进行等效变换如下，即与 压源并
联的4?电阻可去除，而与 5A 电流源串联的电阻可去除。
5V 电
由上图可计算出电流
l =(15-5)/(2+3)=2A 。
(2)由原电路图可得l i =5/4=1.25A(因为电阻直接接到
5V 电压源两端)；由KCL 可求出
I s =I -I i =0.75A ； 5V 电压源的电流从“ +”流入，为负载，取用功率,
P U =5X 0.75=3.75W ;由 KCL 可求出I 2=5-1 =3A ,电流源端电压 U =5X 2+312=19V ,电流源的电流是从“ + ”流出，为电
⑵用诺顿定理。
【解题过程】(1)戴维宁定理
①
先将
开路电压 U O C =32-1 X 8=24V 。
②
将电源去除后，求等效电阻 R q 。
5A
图 2.43
R L
24?
R 3 8?
+ U 32V
等效电阻Rj q =R 3=8?。
③ 画出等效电路求解。
I L =24/(8+24)=0.75A 。
(2)诺顿定理
①
将被求支路短路求短路电流 I SC 。
|SC =32/8-1=3A 。
② 等效电阻的求法与戴维宁定理相同 Rq =8?。
③ 画出等效电路求解。
2.7.11电路如图2.45所示，当R =4Q 时，I =2A 。
求当R=9Q 时，I 等于多少
?
所以 I L =3X 8/(8+24)=0.75A 。
R 3
8?
R eq
【解题过程】对于除了电阻R支路以外的电路为有源二端网
络, 压源与电阻串联的电路，如下所示：
将原电路中的电源除去，电路如下图所示，可求得等效内阻
R i 2?
R eq
图 2.45
R=4?时，|=2A,根据等效电路可求出U c=l(卍R q)=2 X (4+1)=10V , 所以当R=9?时，l=U/( F+R)=10/(9+1)=1A。
2.7.14 在图2.54中，I S=2A, U=6V, R=1 Q, R=2Q。
如果：(1)当I s的方向如图中所示时, 电流1=0 ；
(2)当I S的方向与图示相反时，则电流l=1A。
试求线性有源二端网络的戴维宁等
效电路。
b
2.45
图 2.45
根据戴维宁定理，其可等效为一个电
Rq=R// Ft=2//2=1 ?。
根据题目已知条件，当
R4
2?
【解题过程】
本题是戴维宁定理的逆向求解，即将以前的求解结果作为已知条件来求有源二端网络的 戴维宁等效电路，则将有源二端网络采用戴维宁等效电路代替后的电路如下图所示：
根据已知条件 ⑴：当I s 的方向如图中所示时， 电流1=0。
选包含R 的回路列KVL 方程：
E =IR 2+U +IR o +|s R =8V ;注意：根据给出的条件，由 KCL 可以分析出 R 中流过的电流为I s ,
F 2 中流过的电流
为I 。
根据已知条件（2）:当I s 的方向与图示相反时，贝U 电流l =1A 。
由KCL 可判断出F 中流过
的电流为
I s
图54 54
1A,方向向左，F2中流过的电流为1A,方向向下。
还是按原回路列KVL方程：E=IR2+l+IR o-1 X R；解得R）=1?。
所以该有源二端网络的戴维宁等效电路如下所示：。
