CMW500 固件重载方法
CMW500 固件重载方法
第一步：关闭 CMW500 仪表程序
通过任务管理器关闭CMW，如下图
第二步：删除配置文件
在重载固件前，先删除下图目录中的所有文件：
第三步：重启CMW仪表程序
点击桌面上的程序快捷方式，启动CMW500仪表程序：
第五步：重载固件
在CMW启动的过程中，出现如下图片时，按屏幕右上角的“Firmware Update”按钮，程序进入固件更新流程，重新加载CMW500 固件程序，等待程序运行完成即可。
第六步：固件更新成功后，进入运行界面，如下图：
第七步：启动仪表双通道
按前面板靠近屏幕右上角的“DEVICE”按键，在出现的提示框中选择“Two Sub Instruments”，然后点击“Go to SubInstrument1”或者“Go to
SubInstrument2”，等待仪表启动完成即可。
汉普LTE测试指导
汉普LTE类产品测试方法指导版本：V1.0共53 页(包括封面)目录1.1 CMW500初始配置设置 (3)1.2最大发射功率测试 (9)1.3最大功率衰减（MPR） (11)1.3附加最大功率衰减（A-MPR） (13)1.3配置UE功率测试 (15)1.4矢量幅度误差EVM（PUSCH） (18)1.5频率误差 (20)1.6占用带宽 (20)1.7 ACLR临道泄露比 (21)1.8绝对功率控制容限 (25)1.9相对功率控制容限 (29)1.10带内发射（InBandEmissions） (34)1.11 IQ Const (35)1.10 EVM vs C（subcarrier） (38)1.11 Spectrum Flatness (39)1.12 Spectrum Emission Mask (41)2.1 LTE Ext.BLER (42)2.2最大输入电平 (45)附录： (47)A．LTE对应频段 (47)B．EVM的计算 (50)C．频谱发射模板的通过判定 (50)D．最大功率衰减的测试目的 (50)E．LTE综测软件使用介绍 (51)F．LTE校准校准环境的搭建 (53)1.1 CMW500初始配置设置针对CMW500的初始化操作进行介绍，主要进行信令下的测试。
初始化设置（1）点击CMW500左上角RESET键，弹出复位界面（2）选择Global菜单下的Reset选项，然后点击Reset按钮确认（3）设置线损，在LTE Signaling界面下点击Config按钮，在RF Settings下选择测试端口以及线损，设置为1.00dB（4）设置功率控制模式，在LTE Signaling界面下点击Config按钮，在Uplink PowerControl下选择TX Power Control（TPC），Active TPC Setup选择为Max power模式。
（6）网络连接设置，在LTE Signaling界面下点击Config按钮，在Connection下选择Additional Spectrum Emission设置为NS_01模式。
CMW500使用说明
• CMW开机，如果是无屏幕CMW需要接上DVI 显示器、 USB 鼠标键盘，等待进入系统........
27
• 进入系统后，按左边的“SETUP“键，无屏幕CMW按 键盘上的CTRL+S，进入CMW的SETUP 菜单，按下 CMW的“DEVICE”键或键盘快捷键“CTRL + D”，选 择“One Instrument”
• 启动CMW，进入BootManager 界面后，通过键盘方 向键选择Bakup/Recovery，并按下“CTRL+ENTER”键
32
• 在接下来的界面选择“Factory Default”
33
• 选择“Recover Now”
34
• 任意键继续，选择2，也可以选择1，这样不会自动安 装CMW固件，需要自己手动安装
• 开机：先打开后置电源开关，然后打开 前置软开关即可。
• 关机：与开机顺序相反。即：先关闭前 置软开关，半分钟左右再关闭后置电源 开关。
• 提示：长期不正常开关机将影响机台使 用寿命和稳定性
26
八、CMW500自检方法
• CMW使用过程中遇到问题时，有可能是CMW内部硬 件出现故障。CMW内部提供了
15
16
• 主要提供三种方式: • 1) 设置常量 • 2) 设置为本机中衰减表格文件 • 3) 设置为CMW中衰减表格文件 .如下图所示:
17
三、适宜工作环境
• 1.工作电压：220V 60HZ • 2.建议温度：23±3ºC • 3.机台间距离≥0.5m • 4.ESD防护，接地电阻定期检查与矫正 • 5.通气顺畅(进出气口通气不可堵塞) • 6.若CMW500使用时，离地面过近，会

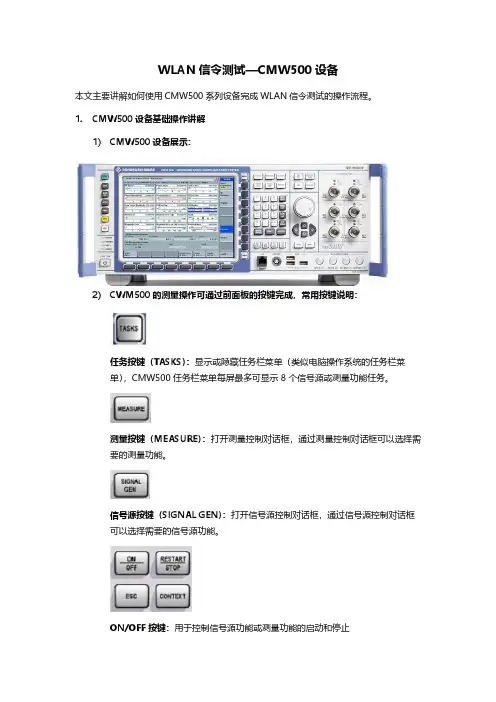

WLAN信令测试--CMW500设备
WLAN信令测试—CMW500设备本文主要讲解如何使用CMW500系列设备完成WLAN信令测试的操作流程。
1.CMW500设备基础操作讲解1)CMW500设备展示：2)CWM500的测量操作可通过前面板的按键完成，常用按键说明：任务按键（TASKS）：显示或隐藏任务栏菜单（类似电脑操作系统的任务栏菜单），CMW500 任务栏菜单每屏最多可显示 8 个信号源或测量功能任务。
测量按键（MEASURE）：打开测量控制对话框，通过测量控制对话框可以选择需要的测量功能。
信号源按键（SIGNAL GEN）：打开信号源控制对话框，通过信号源控制对话框可以选择需要的信号源功能。
ON/OFF 按键：用于控制信号源功能或测量功能的启动和停止RESTART/STOP 按键：用于启动处于 RDY 状态或停止单次或连续测量功能ESC 按键可关闭当前弹出窗口数字按键区：用于数字输入，如设置频率，参考功率等。
旋钮：用于控制界面光标在各个控件间的移动；用于数值微调；用于列表控件中滚动选项；按下相当于 ENTER 键四向导航键：用于控制界面光标在各个控件间的移动；上下间还可用于数值微调；2.WLAN 信令测试操作流程CMW500 仿真 WLAN AP（SSID:CMW-AP）功能，手机作为用户终端接入该 AP，由 CMW500 完成手机发射和接收性能的测试。
这里以 802.11g/n 1 信道为例，讲解WLAN 信令测试的仪表和手机端配置。
1)CMW500 设置a)添加 WLAN 信令任务按 SIGNAL GEN 按钮，进入 Generator/Signaling Controller 界面，选择 WLAN 功能中的Signaling 选项，然后屏幕下方的任务栏菜单中会出现 WLAN Signaling 功能菜单。
该功能用于启动 WLAN AP 信令。
如下图示：按任务栏菜单上的 WLAN Signaling 项，进入 WLAN 信令界面：以支持 802.11g/n 手机的测试为例，在信令界面更改如下图黄色圈中参数：在 WLAN Signaling OFF 状态下，配置如下参数：Frequency/Channel 为 1 信道；Tx Burst Power 为仪表下行信号电平，设为－40.0dbm；Expected PEP 为设置仪表测量最大发射期望功率，设为 25dbm。
CMW500使用说明
需要重启仪表才能正常 显示，这样对于实时的故障分析很不利。 其实显示器无法正常显示的原因是由于CMW开机默认
的显示输出为Internal Display，即使外接显示器之后显示输出也不会改变。
需要通过快捷键切换显示输出为Digital Display。
开机：先打开后置电源开关，然后打开 前置软开关即可。
关机：与开机顺序相反。即：先关闭前 置软开关，半分钟左右再关闭后置电源 开关。
提示：长期不正常开关机将影响机台使 用寿命和稳定性
26
八、CMW500自检方法
CMW使用过程中遇到问题时，有可能是CMW内部硬件 出现故障。CMW内部提供了
自检程序，方便用户第一时间检查CMW是否出现硬件 故障。以下是仪器自检的方法。
23
方法很简单，只要外接一个USB 键盘，然后按住 Ctrl+Alt+F4 即可切换到Digital Display 这个操作也适用于带屏幕的CMW，也可以用
Ctrl+Alt+F3 切换回Internal Display 附CMW显示设置的快捷键列表：
24
25
七、CMW500的正常开关机
28
按下CMW的“RESET”键或键盘快捷键“CTRL + R”，选 择“PRESET”重置仪表
29
选择进入Maintenance – Selftest，在Repetition Mode 里 选择Single Shot，勾选“Start
Automatically”或将Selftest 软键设为ON 状态，仪器开 始自检。
址设置是否正确。
19
20
21
五、关于CMW500的截屏
CMW500使用说明教程文件
，需要重启仪表才能正常 • 显示，这样对于实时的故障分析很不利。 • 其实显示器无法正常显示的原因是由于CMW开机默认
的显示输出为Internal • Display，即使外接显示器之后显示输出也不会改变。
需要通过快捷键切换显示输出为Digital Display。
一、CMW500基本介绍
认识CMW500
3
4
5
二、工作环境搭建
软件安装.
6
7
8
9
软件配置
10
11
• 可以添加一个设备，然后点击“Configure…”，配置 其连接属性，如下图所示:
12
13
14
• 否则，则CMWrun界面中Tests处的功能模块为可用状 态，如下图所示:
15
35
36
• 恢复出厂设置进行中，请勿中断！
37
• 恢复后仪表自动重启，选择“Firmware”正常启动 CMW
38
• CMW固件启动后按下右上角的“Firmware Update”
39
• 其它，有待补充完善。
40
Thanks your !!
41
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
16
• 主要提供三种方式: • 1) 设置常量 • 2) 设置为本机中衰减表格文件 • 3) 设置为CMW中衰减表格文件 .如下图所示:
17
三、适宜工作环境
• 1.工作电压：220V 60HZ • 2.建议温度：23±3ºC • 3.机台间距离≥0.5m • 4.ESD防护，接地电阻定期检查与矫正 • 5.通气顺畅(进出气口通气不可堵塞) • 6.若CMW500使用时，离地面过近，会吸
CMW500 WLAN Signaling 测试应用指南
CMW500 WLAN Signaling测试应用指南该指南介绍了CMW500 WLAN信令测试，详细介绍了使用CMW500进行WLAN信令测试的基本参数设置，指定速率参数设置，WLAN信令测试的自动化工具CMWrun,以及WLAN信令的应用测试；方便大家比较容易的完成WLAN信令的不同速率的测试，希望读者逐步熟练掌握测试步骤。
如在测试中，发现不当之处或者有疑问，请联系本地技术支持，欢迎指正!ContentsCMW500 WLAN Signaling测试应用指南 (1)1.CMW500 WLAN Signaling测试好处 (3)2.WLAN Signaling测试需要的配置 (3)2.1硬件选件 (3)2.2软件选件 (3)2.3DAU(Data application Unit)选件 (3)3.WLAN Signaling射频指标测试 (4)3.1WLAN 802.11 a/b/g/n制式 (4)3.2AP mode的发射指标测试 (4)3.3Station mode 的发射指标测试 (14)3.4接收指标PER测试 (15)4.WLAN Signaling 自动化测试 (16)4.1多信道多速率测试用例 (16)4.2PER探底测试用例 (19)5.WLAN 应用层测试 (21)5.1Ping包测试 (21)5.2Iperf 灌包测试 (21)5.3WLAN物理层应用层速率比对 (22)6.参考文档 (23)1. CMW500 WLAN Signaling测试好处图1 CMW500 WLAN 信令连接图1.1 支持802.11 a/b/g/n的信令测试;1.2 支持多种信令模式:AP Mode: CMW500模拟AP，测试终端为Station;Station Mode: CMW500模拟Station, 测试终端为AP;IBSS Mode: IBSS Station 模式;HotSpot 2.0 Mode: HotSpot 2.0 接入模式;WiFi Direct Mode: WiFi 直接模式;1.3 在AP mode下，支持802.11n 的WLAN MIMO 2x2 信令测试;1.4 支持数据应用测试;1.5 支持多种加密方式;1.6 支持Message 分析;1.7 CMWrun自动化测试可以方便的完成WLAN信令多种制式射频测试.2. WLAN Signaling测试需要的配置2.1 硬件选件●1xB200A Signaling Unite Universal●1xB270A WLAN Signaling Module●KB036 extend to 6GHz(depend on the number of B570B)2.2 软件选件●CMW-KM650 "WLAN IEEE 802.11a/b/g, TX measurement"●CMW-KM651 "WLAN IEEE 802.11n SISO, TX measurement"●CMW-KM652 "WLAN IEEE 802.11n MIMO, composite TX measurement"●CMW-KM653 "WLAN IEEE 802.11n MIMO, switched TX measurement"●CMW-KM655 "WLAN IEEE 802.11p, TX measurement"●CMW-KM656 "WLAN IEEE 802.11ac SISO TX measurement"●CMW-KS650 "WLAN IEEE 802.11a/g basic signaling"●CMW-KS651 "WLAN IEEE 802.11n basic signaling"●CMW-KS660 "WLAN advanced signaling"●CMW-KS670 "WLAN IEEE 802.11n MIMO 2x2 DL 5GHz generic signaling AP"●CMW-KT650 "WLAN message analyzer"●CMW-KT057 "CMWrun WLAN BT"2.3 DAU(Data application Unit)选件●CMW-B450B (Data Application Unite Plus)●CMW-B660A (Option Carrier Board)●CMW-B661A (Ethernet Switch Module)●CMW-KA100 (Enable IPV4 Data Interface)●CMW-KA150 (Enable IPV6 Data Interface)●CMW-KM050 (IP Based Measurement)●CMW-KAA20 (SMS over IMS)3. WLAN Signaling射频指标测试3.1 WLAN 802.11 a/b/g/n制式实现IEEE802.11的物理层标准有多种802.11b，802.11a，802.11g，802.11g(OFDM)，802.11n(GF)，802.11a/n，802.11g/n，802.11g(OFDM)/n。
CMW500 Setup and Installation Guide Line_BDA_ver1 03
PDMS non-NTA 模式的设置 non-
Company Confidential
12 © 2008 Nokia CMW500 Setup and Installation Guide Line_BDA.ppt/ 2008-10-06 / Draft
PDMS NTA 模式的设置
3.8
Company Confidential
• CMW500的关机过程：
• 按 “STANDBY” 键保存设备当前的设置, 关闭设备运行程序, 关闭Windows XP系统。 系统关闭后，再关上设备后面的电源开关 (Off).
Company Confidential
5 © 2008 Nokia CMW500 Setup and Installation Guide Line_BDA.ppt/ 2008-10-06 / Draft
1 © 8 Nokia CMW500 Setup and Installation Guide Line_BDA.ppt/ 2008-10-06 / Draft
IPC硬件准备 IPC硬件准备
网线 (直接的或者是交叉网线都可以使用 直接的或者是交叉网线都可以使用) 直接的或者是交叉网线都可以使用
网卡
IPC-P4需要安装双网卡； 需要安装双网卡； 需要安装双网卡 IPC-4 core主板自带两个网口，所 主板自带两个网口， 主板自带两个网口 以不需要再单独安装网卡。 以不需要再单独安装网卡。
CMW500
IPC
Company Confidential
2 © 2008 Nokia CMW500 Setup and Installation Guide Line_BDA.ppt/ 2008-10-06 / Draft
CMW500常用接口按键说明
C M W500常用接口按键说明-CAL-FENGHAI.-(YICAI)-Company One1CMW500常用接口按键说明前面板1、复位RESET：ctrl+r将CMW500恢复为默认设置，恢复时有两种模式可以选择，一种为Reset，另一种为Preset，这两种的默认设置略有不同，Reset常用在自动化控制时使用，Preset常在手动时使用；2 、信息INFO：ctrl+i仪表的基本信息；3、配置文件（SAVE/RCL）：ctrl+s如果用户针对某一项测量任务对CMW的信号源和测量做了一些参数设置，那么用户可以通过SAVE键将这些参数设置保存为dfl配置文件，这些配置文件默认保存在D:Rohde-Schwarz/CMW/Data/SAVE目录下，用户还可以将该文件copy到其他的CMW上，通过Recall召回按键可以在其他的CMW上恢复该dfl文件的配置；4、SETUP：ctrl+e通过Setup可以对CMW500进行如下基本配置：如设置CMW500的IP地址，设置CMW500的自动化控制方式以及自动化控制地址，查看CMW500的基本信息如软硬件选件配置以及应用软件版本，对CMW500进行自检，设置参考频率和外触发方式；5、截屏Print：ctrl+p对CMW500应用程序进行截屏，保存为图片文件；6、帮助Help：F1在线的帮助文件；7、系统切换SYS：用户如果需要在Windows界面和CMW应用程序界面进行不同的操作时，SYS按键可以在CMW应用软件同windows操作系统之间进行切换；8、状态指示&开关机：通过状态指示灯，我们可以了解仪表运行的一些状态。
ERROR：仪表状态，若显示红色，则需要重启仪表或自检仪表；REMOTE：远程控制标识灯；BUSY：仪表当前测试状态；READY：仪器空闲，可以开始执行测试；9、仪器选择（DEVICE）：ctrl+d该按键只对双通道配置的CMW500才起作用，通过该按键可以将仪表设置为双仪表模式，在这种模式下，两台虚拟仪表可以独立运行，同时自动化控制代码在两台虚拟仪表上的自动化控制指令相同；10、测量（MEASURE）：ctrl+m加载或者选择测量的应用，一般有两种，一种是针对特定的解调测量或者接收机测量，如LTE Multi-evaluation、LTE BLER、GSM Multi-evaluation等。
CMW500手动操作指南
CMW手动操作基础指南Jacky.chen@2010年1月20日按钮介绍（包含快捷键，以配合需要外接键盘的无屏仪表）●RESET复位键；●INFO打开仪表状态；●SAVE RCL存储、调用仪表设置文件；●SETUP仪表设置，包括仪表软硬件配置，仪表自检，IP地址，GPIB地址等；●PRINT打印图片；●HELP帮助；●SYS切换Windows XP操作系统与CMW1.0（仪表测试界面）。
●ERROR:仪表状态，若显示红色，则需要重启仪表或自检仪表。
●REMOTE:远程控制标识灯.●BUSY:仪表当前测试状态.●READY:仪器空闲，可以开始执行测试。
MENU为未来扩展用TASKS:测试任务栏显示●DEVICE–选择单台仪表和双仪表，仅双通道时有效；●MEASURE–打开测试选择界面.●FAVORITE–未来扩展用●BLOCK VIEW–未来扩展用●SIGNAL GEN–打开信号源或基站模拟器选择界面。
●WIZARD–未来扩展用●ON/OFF–打开或关闭信号源或分析仪●RESTART/STOP–重测试或停止●ESC–退出当前界面.●CONTEXT–未来扩展用.●CLOSE–关闭当前窗口.●MIN–最小化.●MAX–未来扩展用●TILE–未来扩展用输入数字、字母小键盘退格键.未来扩展用（可在仪表软件备份时作为选择键使用，CMW500开机）输入确定键方向键和旋钮对于无屏仪表，可外接键盘，以对应相应的按键。
如何测试一个手机信号连接手机到R&S CMW500，选择COM端口，而不要选择OUT端口。
连接好以后，开始设置仪表（可用鼠标操作）。
1. 选择xxx Multi evaluation（尾数表示通道，左边为1，右边为2）xxx代表你所要测试的信号类型（如LTE/WCDMA/GSM等）；按前面板上方－>中的MEASURE按键，可以看到以下界面，将xxx Multi evaluation勾上；注意：选上后，屏幕下方回显示相对应的任务栏。
cmw500使用手册
cmw500使用手册使用手册：cmw500第一节：简介cmw500是一款先进的测试设备，用于无线通信系统的功能测试和性能评估。
本手册旨在为用户提供cmw500的详细使用说明，帮助用户充分利用其功能和优势。
第二节：功能概述cmw500具备多种功能，包括但不限于：1. 信号生成和分析：cmw500可以生成各种信号，并对接收到的信号进行分析和解码。
2. 无线通信协议测试：cmw500支持多种无线通信协议的测试，包括LTE、5G、Wi-Fi等。
3. 无线链路仿真：cmw500可以模拟各种网络环境，以评估通信系统的性能和鲁棒性。
4. 调试和故障排查：cmw500提供丰富的调试工具，帮助用户定位和解决通信系统中的问题。
第三节：硬件配置1. 主机和外设连接：将cmw500主机与外设连接，确保连接线路正常。
2. 天线连接：将天线正确连接到cmw500的天线接口。
3. 电源配置：连接正确的电源适配器，并确保电源供应稳定。
第四节：软件安装与配置1. 安装驱动程序：根据设备提供的驱动程序安装指南，正确安装驱动。
2. 安装测试软件：根据cmw500的测试软件安装指南，正确安装测试软件。
3. 配置测试软件：根据测试需求，对cmw500进行相应的配置，包括测试任务、信号参数等。
第五节：功能操作指南1. 信号生成和分析：通过cmw500测试软件，设置信号参数并生成信号，然后使用cmw500进行分析和解码。
2. 通信协议测试：选择相应的通信协议，配置测试参数，执行测试任务，并查看测试结果和日志。
3. 无线链路仿真：选择仿真场景，配置网络环境参数，执行仿真任务，并评估系统性能和鲁棒性。
4. 故障排查：使用cmw500提供的调试工具，分析问题并根据问题排查指南进行故障解决。
第六节：常见问题解答1. cmw500如何更新固件？答：请参考cmw500的固件更新指南，根据步骤进行固件更新。
2. 如何校准cmw500的测试结果？答：请参考cmw500的校准指南，按照校准流程进行校准操作。
