断路器、接触器(精选)
常用电气元件
电气元件 — 指示灯
指示灯 指示灯的图片：
电气元件 — 指示灯
一、指示灯的作用： 1、红绿指示灯的作用有三：一是指示电气设备的运行
与停止状态；二是监视控制电路的电源是否正常；三是利 用红灯监视跳闸回路是否正常，用绿灯监视合闸回路是否 正常。
电器元件 — 转换开关
电气元件 — 交流接触器
ABB交流接触器型号：
电气元件 — 交流接触器
ABB交流接触器型号：
电气元件 — 交流接触器
接触器的主要技术参数：
1、主触头额定电压
{
交流：36、127、220、380、500、600、1140V 直流：24、48、110、220、440V
2、主触头额定电流 { 交流：6.3、10、16、25、40、60、100、630A
2.工作原理：当线圈得电 后，衔铁被吸合，带动三 对主触点闭合，接通电路， 辅助触点也闭合或断开； 当线圈失电后，衔铁被释 放，三对主触点复位，电 路断开，辅助触点也断开 或闭合
电气元件 — 交流接触器
3~~~ 80
接触器工作原理
弹簧
主触头
动作过程
线圈通电 衔铁被吸合
铁芯
衔铁
M
3~
电机
辅助 触头
触头闭合
按相数分为
两相热继电器 三相热继电器
不带断相保护 带断相保护
电气元件 — 热继电器
一、热继电器的结构和工作原理： 发热元件
结构：
I
双金 属片
扣板
常闭触头
工作原理：
发热元件接入电机主电路，若长时间过载，双金 属片被烤热。因双金属片的下层膨胀系数大，使其 向上弯曲，扣板被弹簧拉回，常闭触头断开。
断路器与接触器的选型
断路器与接触器的选型断路器和接触器的额定电流都应大于等于所爱护和掌握的电动机的额定电流。
一般来说，由于启停电动机是用接触器掌握，且电动机的过负荷一般也是用热继或马达爱护器协作接触器实现，而断路器只作短路爱护用，很少操作，因此一般接触器的选择要大一～二挡，而断路器只要满意短路爱护要求即可。
15kW电动机的额定电流约为30A，一般接触器可选40A或50A，断路器可选32A或40A。
断路器需要依据电机实际电流的1.6倍来选，而接触器和热继电器只需依据你所需样原来选就可以了，一般都有多少KW用多大接触器。
但单相220V另当别论选型不能依据三相来计算。
四极三相异步电动机的额定电流是额定功率的两倍也是毫无疑问的。
关键问题在于热继电器的整定值上，一般整定值为额定电流的 1.15－1.2之间，这样电机才能正常工作。
（1）沟通接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。
（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。
接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过商定发热电流。
（3）按短时的动、热稳定校验。
线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断力量。
（4）接触器吸引线圈的额定电压、电流及帮助触头的数量、电流容量应满意掌握回路接线要求。
要考虑接在接触器掌握回路的线路长度，一般推举的操作电压值，接触器要能够在85～110%的额定电压值下工作。
假如线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。
（5）依据操作次数校验接触器所允许的操作频率。
假如操作频率超过规定值，额定电流应当加大一倍。
（6）短路爱护元件参数应当和接触器参数协作选用。
选用时可参见样本手册，样本手册一般给出的是接触器和熔断器的协作表。
断路器、接触器区别
几类常用开关
1)接触器:能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气.可实现远距离控制频繁通断的负载。
主要用于电机启动、停机控制.是一种“控制用”开关.
交流接触器利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。
2)负荷开关:在断开位置上,能够满足对隔离器所规定的隔离要求的一种开关. 可实现电流的彻底、安全分断,主要用于负载的安全维护,是一种“维修用”开关.
3)断路器:能够接通、承载和分断正常电路条件下电流;也能在规定的非正常条件下,接通、承载一定时间和分断电流的一种机械开关电器.可实现过载、短路保护主要用于负载和短路的保护,是一种“保护用”开关.
4)继电器:是用于控制回路的,一个继电器往往有几对常开/常闭节点,可以用于不同的控制回路,它的节点不能通过大电流,一般不用于动力回路;接触器类似于断路器,是用弱电来控制接通或者切断强电的,主要用于动力回路．继电器,接触器应该说是同一类型的器件,通过线圈而达到小电流控制大电流的作用,而断路器就是通常说的自动开关,是一种开关器件,它具有分断负载电流的作用
断路器和接触器都是用来接通和断开电路的.
1、一般情况下,断路器的额定电流比接触器大。
2、断路器具有很好的短路电流开断能力。
接触器需要和熔
断器配合才能开断短路电流;
3、接触器的额定电流开断次数要比断路器多(一般都超过
30万次),适合频繁操作.
4、断路器相当于插线把上面的开关;接触器相当于计算机的启动按钮; 断路器是用来供电的设备,不适合经常开合闸; 接触器是来控制电机启停的,是控制设备;
另：熔断器是靠熔体熔化保护线路的一种电器,不可重复使用.保护以后需要更换熔体.。
接触器,断路器,继电器 三者的区别
用它实际控 制电机的开 、停
这要在线路的出 口安装断路器，当电机出 现问题时及时跳闸，
用继电器组成5分钟 延时电路
事故 不能 跳闸
控制单一 适合频繁 设备 动作
大
用在一次回路中
2. 继电器，接触器应该说 是同一类型的器件，但是因为承 受的电流不同，被运用在不同的
二、流程图 控制 在电机的电源入口处串入接 接触器 控制
接触器则根据不同 的启动信号，接通 事故 线圈以后来控制电 不能 机的工作 跳闸
控制单一 适合频繁 设备 动作
事故 能否 跳闸
可 以 通 过 大 断路器起到了保护 事故 电流 电气过电流、过电 能跳 压等作用 闸 继电器比较 小不能直接 拖动大的负 载; 接触器工作 的电流比较 大电压比较 高,一般用于 强电;
能控制单 一设备/ 又可控制 多个设备 能控制单 一设备， 又可控制 多个设备
适合/不 适合频繁 动作 不适合频 繁动作
接触器,断路器,继电器 三者的区别
一、接触器，继电器、断路器是电动机控制回路中的三大件
用 在 主 触点大小 用在一次回路中 / 用 电路系 在二次回路中 统上/辅 助电路 上的 大 用在一次回路中 断路器 断路器就是通常说的自动 用 在 主 电 路 系 开关，是一种开关器件，它具有 统上 分断负载电流的作用 。 继电器 1. 通过控制线圈的有电或无电 辅 助 电 来驱动触头的开闭，以断开或接通电 路上的 路。 2. 继电器，接触器应该说是同 一类型的器件，但是因为承受的电流 接触器 1. 通过控制线圈的有电或 用 在 主 无电来驱动触头的开闭，以断开 电 路 系 统上 或接通电路。 小 用在二次回路中 可以通过大 电流/可以通 过小电流 作用
接触器和断路器选型标准

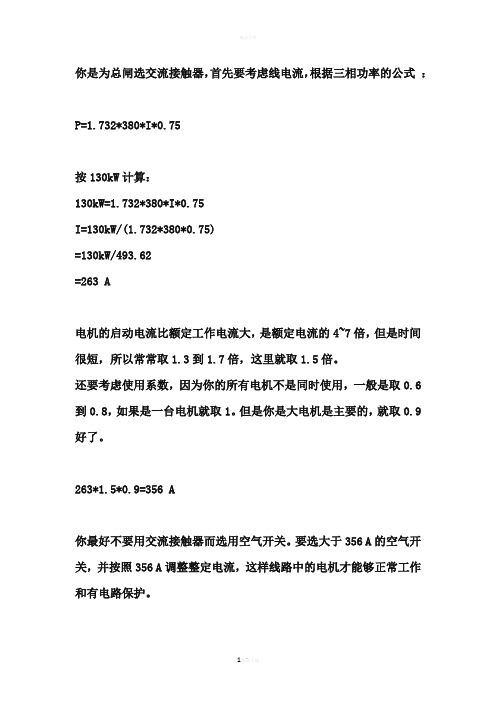

你是为总闸选交流接触器，首先要考虑线电流，根据三相功率的公式：P=1.732*380*I*0.75按130kW计算：130kW=1.732*380*I*0.75I=130kW/(1.732*380*0.75)=130kW/493.62=263 A电机的启动电流比额定工作电流大，是额定电流的4~7倍，但是时间很短，所以常常取1.3到1.7倍，这里就取1.5倍。
还要考虑使用系数，因为你的所有电机不是同时使用，一般是取0.6到0.8，如果是一台电机就取1。
但是你是大电机是主要的，就取0.9好了。
263*1.5*0.9=356 A你最好不要用交流接触器而选用空气开关。
要选大于356 A的空气开关，并按照356 A调整整定电流，这样线路中的电机才能够正常工作和有电路保护。
25平方的铝线可以承受100A的电流。
铜线可以承受140A的电流。
一平方铜线承受安全电流,一般都按4A电流计算回答者：十下5,百上2,二五三五43界,铜线升级算.意思是十个平方以下的线,乘5,一百平方以上的线乘2二十五以下乘4三十五以上乘3铜线按线径的上级算,如1.5平方按2.5算(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
电气控制配电柜内常用电气元件符号及实物图(苍松借鉴)
电气控制配电柜内常用电气元件符号及实物图
一、断路器
低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF
断路器图形符号为：
二、接触器
接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM
接触器图形符号为：。
配电柜内常用电气元件大集合及解说
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
断路器、接触器、继电器、空气开关、变频器
•万能断路器也叫框架是断路器，切断电流大，主要用于MCC进线电源，智能断路器里面带有CPU，可以处理短路、过载、过压、欠压等多种保护功能，可以电动或手动功能强大，•负荷开关只是将负荷断开，没有任何保护功能，可以带载切断电源,适用于电源开关或作维修开关，在关闭的位置可以被锁定，以防止别人误操作•空气开关具有短路、过载保护功能，根据脱扣曲线的不同可以分为B、C、D几个等级，B型曲线脱扣最快，适合用于电子产品的过载保护，C型曲线适用于常用的配电及保护，D型曲线适用于电机的保护。
环境温度会对脱扣电流有所影响。
空气开关可以安装一些辅助触点以实现更多的功能•继电器继电器是控制系统中用途最广的一种电器元件，主要用于信号隔离、转换及功率放大，原理也很简单，使用时要注意线圈的工作电压及触点的最大工作电流•接触器接触器原理与继电器相同，主要用于主回路的通断控制，因此控制的功率比继电器大•热继电器原理为双金属片的热效应，可以检测到过载信号，但不能直接切断主回路，必须通过控制回路控制切断主回路•软起动器软起动器的主要作用是降低电机的启动电流，减少启动对电网和机械的冲击，减小机械的损耗，一般只有功率大的电动机才会使用，因为软起动器只有电机启动的时候才工作，有时为了节省成本，可以使用单台软起动器控制多台电机工作，但控制电路相对要复杂•变频器变频器在工业控制中使用非常广泛，我们平时接触到的变频器基本上都是交流变频器。
主要是用它来控制设备运行的速度，也可以降低电机的启动电流，使用变频器时，变频器会根据负载情况输出功率，所以使用变频器会比不使用变频器节能。
由于变频器工作时会产生高次谐波，会对周围的用电设备产生干扰等电磁兼容问题，如果客户有这方面的要求，还需要加电抗滤波器以消除高次谐波的影响，变频器和电机之间的电缆就如同电磁波的发射天线，会对周围的设备产生干扰，我们一般都采用带屏蔽的动力电缆。
•安全栅安全栅应用在防爆要求的系统里，可以满足0、1、2区的防爆要求，可以在在防爆区带电维修操作，也不会有安全问题，其主要原理就是限制它的能量级，使其产生的电火花不足以引爆可燃气体，安全栅要放在非防爆区，接防爆区一侧的端子为蓝色，电缆也使用蓝色，以和其他电缆区别•马达断路器主要用于电机的保护，其原理是根据电流流过产生的热效应，上面有微调旋钮，可以调整过载电流，当电流达到设定的电流一段时间以后，断路器将脱扣切断电路，当电流达到标称电流的12倍时（可以认为是短路），断路器直接脱扣，没有延时。
接触器,断路器,继电器 三者的区别
接触器只起到开关的作用只不过灭弧能力强可以频繁控制，
断路器是带有灭弧过载，短路欠压等保护作用的开关，一般用在不频繁开的场合可以对一些电路提供保护，而且接触器一般都是电流控制，而断路器是人工控制
继电器上面有一个开关把柄上面个下面有3个接线桩,继电器和接触器原理是一样的,只是接触器工作的电流比较大电压比较高,一般用于强电;继电器比较小不能直接拖动大的负载;3者的区分比较容易的继电器只有上下3个接线桩和中间一个把柄,继电器和接触器差不多,接触器一般比继电器大,接触器的接线桩有上下3个是大的其他的比较小,继电器者都是一样大的,还有继电器有可能是透明的,接触器者没;如果是很大的老式的接触器有可能上面有陶瓷的盖子.
继电器：是辅助电路上的，不能通过大电流，是典型的“小”东西控制“大”东西。
举一个例子，某一条线路带一个小型电机，电机开5分钟停5分钟；这要在线路的出口安装断路器，当电机出现问题时及时跳闸，在电机的电源入口处串入接接触器，用它实际控制电机的开、停，用继电器组成5分钟延时电路，来控制接触器。
也就是说继电器，接触器应该说是同一类型的器件，但是因为承受的电流不同，被运用在不同的线路上，它们是通过线圈而达到小电流控制大电流的作用。而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用 。
接触器，断路器，继电器 三者的区别
接触器：是用在主电路系统上，控制单一设备，如某台电机，也是一种开关，但它能被控制，如用继电器控制，适合作频繁动作，但一般容量比较小，没有保护功能，事故时不能自己跳闸；
断路器：也是用在主电路系统上，即可控制单一设备，又可控制多个设备，但不适合频繁动作，容量可作的很大，有保护功能，事故时能自己跳闸；
交流接触器与断路器的区别
交流接触器与断路器的区别展开全文经常在网上看到很多朋友问这个问题，他们总是搞不清楚接触器和断路器的作用，也经常混为一谈用来做比较，其实这是两个功能完全不同的低压电器产品。
今天我们就关于断路器和接触器的功能来和大家交流下。
空气开关指一种只要有短路现象,开关形成回路就会跳闸的开关，是断路器的一个种类。
断路器和接触器的区别：接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
是可以直接分断额定负载的。
断路器是一种电力保护开关，用于开断、关合额定负载和故障负载，与接触器不同的是断路器可以对故障负载进行切除或关合，而接触器是没有这种能力的。
接触器是控制元件，而断路器是保护元件。
断路器是起保护作用的，能熄灭电弧，有分段能力。
接触器是利用线圈来控制电路的通断，接触器通电后，常开的就闭上了，长闭的打开，这样来控制。
1、断路器主要做保护，它的保护目前比较常用的是三段保护，既过载保护、短路短延时、短路长延时。
还有一些欠压、过压等保护功能。
具体视品牌、型号而定。
它的分合闸可以手动也可电动。
安装方式有固定式、抽屉式等。
根据电流的大小和工作电压的等级可以分多种2、接触器主要做工业控制用，一般负载以电机居多，当然会有一些加热器、做双电源切换等场合使用。
在接触器的通断是通过控制线圈电压来实现的。
根据灭弧的不同结构可以分为真空接触器和普通接触器。
根据不同的控制电压可以分为直流接触器和交流接触器，它的主要附件为辅助触点。
接触器的作用及功能：交流接触器（或直流接触器）是一种用于远距离频繁或不频繁地接通和分断主电路及大容量控制电路的电器。
它主要作为控制交流（直流）感应电动机的启动、停止、反转、调速，并与热继电器或其他适当的保护装置组合，保护电动机可能发生的过载或断相，也可用于控制其它电力负载如电容器、电照明、电焊机、电容器组等等。
性能要求1、额度工作电压，额度工作电流，交流接触器的主触头的额定工作电压有：220、380、660、1140V;辅助触头额定工作电压有：交流380V、直流220V;交流接触器的额定工作电流按R5系列有：6.3A、10A、16、25、40、63、100、160、250、400、630、1000、1600、2500、4000A.额定工作制交流接触器有以下四种工作制：（1）间断长期工资制：（8小时工资制）此工资制为基本工作制，按接触器的约定发热电流Ith由这种工资制来确定。
