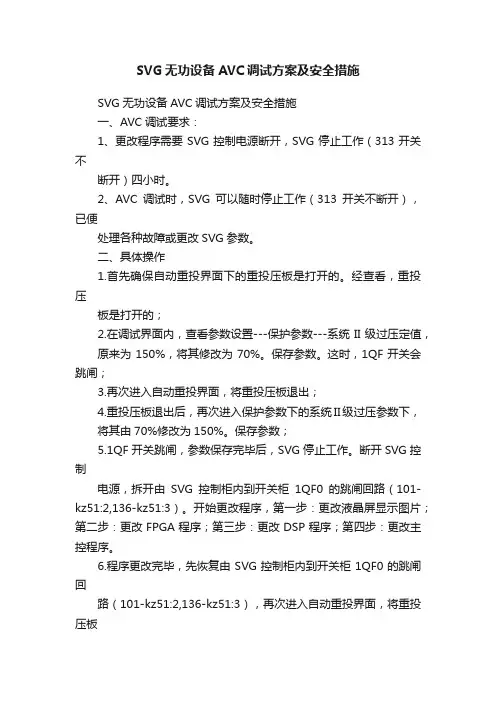

SVG无功设备AVC调试方案及安全措施
SVG无功设备AVC调试方案及安全措施SVG无功设备AVC调试方案及安全措施一、AVC调试要求：1、更改程序需要SVG控制电源断开，SVG停止工作（313开关不断开）四小时。
2、AVC调试时，SVG可以随时停止工作（313开关不断开），已便处理各种故障或更改SVG参数。
二、具体操作1.首先确保自动重投界面下的重投压板是打开的。
经查看，重投压板是打开的；2.在调试界面内，查看参数设置---保护参数---系统II级过压定值，原来为150%，将其修改为70%。
保存参数。
这时，1QF开关会跳闸；3.再次进入自动重投界面，将重投压板退出；4.重投压板退出后，再次进入保护参数下的系统II级过压参数下，将其由70%修改为150%。
保存参数；5.1QF开关跳闸，参数保存完毕后，SVG停止工作。
断开SVG控制电源，拆开由SVG控制柜内到开关柜1QF0的跳闸回路（101-kz51:2,136-kz51:3）。
开始更改程序，第一步：更改液晶屏显示图片；第二步：更改FPGA程序；第三步：更改DSP程序；第四步：更改主控程序。
6.程序更改完毕，先恢复由SVG控制柜内到开关柜1QF0的跳闸回路（101-kz51:2,136-kz51:3），再次进入自动重投界面，将重投压板打开。
重投压板打开后，点击控制柜柜门的复归按钮，清除告警指示灯。
7.无故障及告警信息后，点击启动按钮，启动SVG；8、并网成功后，进行运行观察；9、运行正常后，进行AVC调试，下发指令，核对指令。
观察设备运行情况。
三、安全措施1、一人操作，一人监督；开出操作票，唱票；2、禁止按控制柜上的复归按钮、紧急停止按钮；3、禁止打开单元柜门，启动柜门；4、断开SVG控制电源，拆开由SVG控制柜内到开关柜1QF0的跳闸回路（101-kz51:2,136-kz51:3）；5、AVC调试时，设备无功运行变化比较大，容易出现故障，只有设备断电后才可以触碰，并及时处理故障，保障人身安全。
20.3-SVG成套设备安装技术交底
工程名称：信义孝昌白沙30MW设施农业光伏电站升压站电气设施安装编号： XYBS-JSJD-002
项 目 名 称
SVG成套设备安装
交底单位
信义孝昌白沙30MW设施农业光伏电站升压站项目部
交底主持人签名
交底日期
交 底 级 别
□公司级√项目部级□工地级
接受交底人签名：
交底作业项目： SVG安装
主要交底内容
5.母线平置安装时，贯穿螺栓应由下往上穿；母线立置安装时，贯穿螺栓应由左向右、由里向外穿，连接螺栓长度宜露出螺母2—3扣；
6.硬母线接头加装绝缘套后，应在绝缘套下凹处打排水孔，防止绝缘套下凹处积水、冬季结冰冻裂。
四、安全措施、职业健康和环境保护措施
1.SVG安装必须明确安装负责人、技术负责人、起重指挥各一人。工作人员必须分工明确,特种作业人员需持证上岗，并按技术交底要求精心施工；
2.注意掌握安装当天的天气情况，阴（雷）雨或6级以上大风天气禁止安(吊装)装；
3.起吊设备及索具必须机况良好；
4.在设备上作业时，要加强对设备的保护，防止发生设备损伤情况；
5.所有使用机具的使用必须遵守操作规程，人员正确使用安全防护用具；
6.对带有SVG安装的使用的废弃物进行妥善处理，不要造成环境污染；
7.弯排机在工作中应及时清洁工作面金属碎屑，每天使用完毕时应关闭电源，电机必须注意防潮、防雨；
8.弯排机的高压油管接头应有防尘、防碰撞保护冒，工作完成或转换工作地点应及时盖上，高压油管的接驳应插接到位（锁紧），油管弯曲半径不小于200mm，严禁硬物碰及和重压油管；
9.冲孔机完成作业后应让油泵、管路完全泄压，分离快速接头并装回防尘帽。使用专用工具卸下冲孔模具，清洁后装回专用工具箱内；

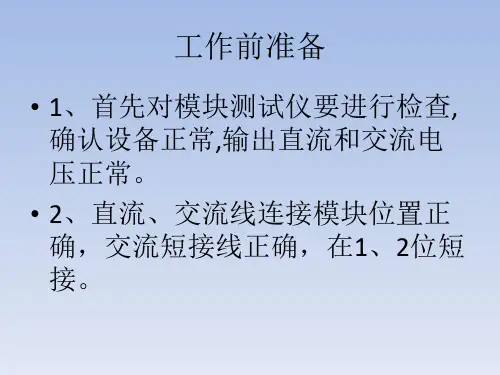

思源SVG检查及故障排查方法
如下图所示：1-直流测试接线点，2-交流 短接线位置，3-交流测试点，4-光纤通讯
连接，5-链接监控板
灯板
昌西三模块
பைடு நூலகம்
二、模块故障排除
• 1、发生故障，检测模块时模块测试仪上排4个 红灯亮，表示设备有故障，需要进一步检测。
• 2、从链接监控板查看故障指示灯LF1旁路失败， LF2为右桥臂故障（），LF3为左桥臂故障（）， LF4为温度报警（不闭锁），LF5为温度报警 （闭锁）；”L3”直流欠压，“L4”为直流过压， “L5”放电故障， “L6”红灯亮表示脉冲丢失。 在通电情况下出现绿色为正常，“L5” 在检测 时灯亮为正常。
故障排查
• 对故障处理后的模块要进行进一步的测试， 首先测量交流输出电压和直流电压是否正 常，再复位模块测试仪复位按钮（模块从 左到右第一个），测量电压；在按模块从 左到右第三个，测量电压是否升高。
安全
• 在工作中要注意安全距离及设 备静电危险，在安全的前提下 进行。同时工作是必须保证2人 以上进行。
故障排查
• 如果报LF2为右桥臂故障；即脉冲 正常，为右侧IGBT部分故障需要更 换IGBT。LF3为左桥臂故障，需要 更换左侧。旧的IGBT为小容量450 的2块，新的为1块容量1000。
IGBT模块
IGBT模块
排查
• 当报L3，L4时，表示为直流欠 压，直流过压。报过压为为监 控采集回路故障，欠压可能为 监控采集回路故障也可能为 IGBT故障，需要根据实际情况 进行分析和检查。
故障排查
• 3、检测时如L6灯亮，要先检查光纤各个链 接部分，防止尘土造成无信号，并进行清 理。再更换灯光板及连接线，检测如故障 消除，“L6”灭，“L5”灯亮表示故障消除。 如故障存在进行更换链接监控板，如都正 常，可能为IGBT模块及门极板故障需要进行 拆板查IGBT。旧的门极板与监控板、IGBT模 块焊接在一起，旧的IGBT模块无法现场进行 检测区分故障。
SVG用户手册说明
35KV直挂思源清能QNSVG(3041现场用户)远程通讯规约及点表.QN0099C0.489.001_V1.0.0最终版加AVC全解
思源清能电气电子有限公司技术文件QN2241C0.489.001V1.0.0思源清能高压SVG(3041用户)通讯规约及点表编制\日期李小兵 2012.01.11 审核\日期陈远华 2012.01.13 标准化\日期王彬业 2012.01.15 批准\日期陈远华 2012.01.30思源清能电气电子有限公司版本历史《思源清能高压SVG(3041)远程通讯规约及点表》目录1 概述 (4)2 规约类型 (4)3 遥信、遥测、遥控的详细定义 (4)3.1读模拟量（03H） (4)3.2读状态量（04H） (6)3.3下发遥控（05H） (8)3.4多个参数设置（10H） (9)通讯规约1 概述本文档规定了SVG装置和远程监控后台之间的通信协议，规定了通信的方式、格式和传输的内容。
本文档使用的通信协议是标准Modbus规约的一个子集，在使用时，远程监控后台作为主机，SVG装置作为从机。
适用范围：监测DSP 3041及以上版本。
思源清能保留修改该规约的权利，如有修改会尽快通知合作厂家。
思源清能电气电子有限公司拥有该规约的最终解释权。
2 规约类型物理连接：RS-485；传输速率：波特率9600 bps；传输规格：8位数据位，1位起始位，1位停止位，无奇偶校验位；通信规约：采用标准Modbus协议的一个子集。
报文校验：采用16位循环冗余校验CRC-16；其它限制：下发报文间最少间隔时间250ms。
其中，本文档的Modbus子集中采用了如下五种功能码：03h：读保持寄存器（遥测量）；04h：读输入寄存器（遥信量）；05h：设置单个继电器（遥控量）；10h：设置多个保持继电器（遥调量：多个参数设置）。
单条报文的长度不超过256个字节。
3 遥信、遥测、遥控的详细定义3.1读模拟量（03H）功能码：03H数据段基地址：0x0000数据长度：不大于256（共有256个模拟量）说明：读取模拟量信息，包括电压电流有效值、有功无功等。
SVG现场调试试验方案
SVG现场调试试验方案一、现场试验方案1、装置绝缘试验：整机进行绝缘检测，绝缘阻值不低于500MΩ；建议每年计划停机时检验1次。
2、SVG装置出厂后试验主要为耐压试验：装置耐压试验推荐值见下表，一般现场时所做的耐压试验值，取标准值的0.8倍，详细参见GB311.1《绝缘配合》。
建议每三年检测一次。
3、装置带电部分至接地部分距离检验：6kV产品的电气间隙要求大于100mm，10kV产品的电气间隙要求大于125mm，20kV产品的电气间隙要求大于180mm，35kV产品的电气间隙要求大于30mm，详细参见GB50060《3-110kv高压配电装置设计规范》；建议每年计划停机时检验一次。
4、风机散热系统：建议每月对进出风口滤网进行清洗，以防堵塞，影响装置散热；如灰尘较严重情况下，清洗周期应缩短至1~2周，视滤网堵塞情况而定；二、现场设备调试方案1、配线检查（1）所用元件件及电缆正确，符合图纸明细要求（2）检查一次进线电缆的屏蔽层可靠接地，检查一次进线电缆的相序。
相序检查可采用将单根电缆接地，在另外一端用万用表通断档进行测量。
（3）确认接地地排已经引入，并且牢固的接在SVG装置的地排上。
控制柜单独接地。
要求客户引入的地排或者连接电缆线径不小于25mm2。
（4）检查SVG中性点接线是否正确（若有）。
（5）柜体安装完成之后，检查一次带电设备、电缆端头、连接铜（铝）排之间和柜体外壳、对地的间隔距离是否满足规定的安全距离要求。
（6）检查光纤连接情况，光钎头有无损坏（7）检查系统电流互感器接线及方向，防止接线错误或是极性反了。
（8）用相序测试仪检查二次部分的PT信号、电流互感器信号、AC380V、DC220V或DC110V电源的相序是否正确。
查看客户引入的AC380V要检查客户端的空开是否满足SVG风机的额定电流，避免风机启动，客户空开过流脱扣跳闸，给设备运行造成隐患。
注: 以上配线检查可参照项目相关的二次接线图纸。
思源清能SVG现场调试试验方案
思源清能SVG现场调试试验方案一、现场试验方案1、装置绝缘试验：整机进行绝缘检测，绝缘阻值不低于500MΩ；建议每年计划停机时检验1次。
2、SVG装置出厂后试验主要为耐压试验：装置耐压试验推荐值见下表，一般现场时所做的耐压试验值，取标准值的0.8倍，详细参见GB311.1《绝缘配合》。
建议每三年检测一次。
3、装置带电部分至接地部分距离检验：6kV产品的电气间隙要求大于100mm，10kV产品的电气间隙要求大于125mm，20kV产品的电气间隙要求大于180mm，35kV产品的电气间隙要求大于30mm，详细参见GB50060《3-110kv高压配电装置设计规范》；建议每年计划停机时检验一次。
4、风机散热系统：建议每月对进出风口滤网进行清洗，以防堵塞，影响装置散热；如灰尘较严重情况下，清洗周期应缩短至1~2周，视滤网堵塞情况而定；二、现场设备调试方案1、配线检查（1）所用元件件及电缆正确，符合图纸明细要求（2）检查一次进线电缆的屏蔽层可靠接地，检查一次进线电缆的相序。
相序检查可采用将单根电缆接地，在另外一端用万用表通断档进行测量。
（3）确认接地地排已经引入，并且牢固的接在SVG装置的地排上。
控制柜单独接地。
要求客户引入的地排或者连接电缆线径不小于25mm²。
（4）检查SVG中性点接线是否正确（若有）。
（5）柜体安装完成之后，检查一次带电设备、电缆端头、连接铜（铝）排之间和柜体外壳、对地的间隔距离是否满足规定的安全距离要求。
（6）检查光纤连接情况，光钎头有无损坏（7）检查系统电流互感器接线及方向，防止接线错误或是极性反了。
（8）用相序测试仪检查二次部分的PT信号、电流互感器信号、AC380V、DC220V或DC110V 电源的相序是否正确。
查看客户引入的AC380V要检查客户端的空开是否满足SVG 风机的额定电流，避免风机启动，客户空开过流脱扣跳闸，给设备运行造成隐患。
注: 以上配线检查可参照项目相关的二次接线图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
思源清能SVG现场调试试验方案
一、现场试验方案
1、装置绝缘试验：整机进行绝缘检测，绝缘阻值不低于500MΩ；建议每年计划停机时检验1次。
2、SVG装置出厂后试验主要为耐压试验：装置耐压试验推荐值见下表，一般现场时所做的耐压试验值，取标准值的0.8倍，详细参见GB311.1《绝缘配合》。
建议每三年检测一次。
3、装置带电部分至接地部分距离检验：6kV产品的电气间隙要求大于100mm，10kV产品的电气间隙要求大于125mm，20kV产品的电气间隙要求大于180mm，35kV产品的电气间隙要求大于30mm，详细参见GB50060《3-110kv高压配电装置设计规范》；建议每年计划停机时检验一次。
4、风机散热系统：建议每月对进出风口滤网进行清洗，以防堵塞，影响装置散热；如灰尘较严重情况下，清洗周期应缩短至1~2周，视滤网堵塞情况而定；
二、现场设备调试方案
1、配线检查
（1）所用元件件及电缆正确，符合图纸明细要求
（2）检查一次进线电缆的屏蔽层可靠接地，检查一次进线电缆的相序。
相序检查可采用将单根电缆接地，在另外一端用万用表通断档进行测量。
（3）确认接地地排已经引入，并且牢固的接在SVG装置的地排上。
控制柜单独接地。
要求客户引入的地排或者连接电缆线径不小于25mm²。
（4）检查SVG中性点接线是否正确（若有）。
（5）柜体安装完成之后，检查一次带电设备、电缆端头、连接铜（铝）排之间和柜体外壳、对地的间隔距离是否满足规定的安全距离要求。
（6）检查光纤连接情况，光钎头有无损坏
（7）检查系统电流互感器接线及方向，防止接线错误或是极性反了。
（8）用相序测试仪检查二次部分的PT信号、电流互感器信号、AC380V、DC220V或DC110V 电源的相序是否正确。
查看客户引入的AC380V要检查客户端的空开是否满足SVG 风机的额定电流，避免风机启动，客户空开过流脱扣跳闸，给设备运行造成隐患。
注: 以上配线检查可参照项目相关的二次接线图纸。
2、成套设备调试
2.1设备静态调试
（1）在控制柜上电之前必须用万用表测量交流、直流电源回路是否存在短路或是接地的现象，如存在，立即查明回路，禁止上电；在没有问题之后，送控制柜电源。
（2）控制器上电，记录PLC、触摸屏、软件程序版本。
（3）检查并修正所有参数，使之符合现场要求。
核对PT与电流互感器变比是否参数计算表格一致,并与后台对比验证。
（4）检查模拟量输入测量数据，与保护后台数据进行对比，确认PCC电压，系统电压，系统电流，负荷电流显示正确，系统的有功无功正确。
按复位按钮，控制显示无故
障，就绪和闭锁指示灯亮。
（5）霍尔电流精度测试：用继电保护测试仪或模块测试仪对霍尔传感器加电流量，控制器应显示相应的电流值（无条件时采用串入风机电流的方法进行测试）。
（6）保护电流互感器电流测试：用继电保护测试仪根据保护电流的大小加入相应的电流，过流流保护板动作正确。
（7）系统电压精度检测（如有条件）：用继电保护测试仪加入0V，25V，50V，75V，100V，控制器应显示相应的电压值。
同时使用相序仪测试二次相序按照A,B,C正确接入，检查PT二次出线端已经接地。
避免相序错误，或者相序正确，PT二次出线端没有接地导致设备解锁跳闸，不能正常投运运行。
2.2 SVG连接变压器充电试验（如有）
（1）连接变压器高压侧隔离刀闸合闸；
（2）检查保护柜变压器保护参数设置；
（3）将断路器手车推入工作位；
（4）主控室后台操作合闸SVG断路器；
（5）检查连接变压器有无异响和是否正常；
（6）运行10－15分钟后分闸SVG断路器；
（7）重复上述充电过程3次。
说明：连接变压器充电实验，验证的是连接变压器在空载运行状态下，检测连接变压器是否正常。
2.3 SVG装置并网调试
（1）该项过程需要求分合闸SVG断路器2～3次，可根据实际情况而定；
（2）设置SVG运行方式为恒无功运行方式，SVG初始并网容量为额定容量的10%；（3）后台执行SVG断路器合闸；或在SVG控制柜操作合闸SVG断路器；（具体依照设计要求）
（4）观察直流电压情况。
若直流电压不平衡立即按跳闸，并且检查直流电压异常的模块；（5）约20秒后没有其他操作装置会自动解锁。
继续观察直流电压情况。
异常时装置会保护跳闸；
（6）检查各项测量数据是否正确；
（7）运行20分后，逐渐加大无功输出，直到额定值。
注意进行此项试验时需要根据系统无功情况将装置设置为容性或者感性（正或者负），容量设置不要超过无功缺额。
所设置容量需要客户同意；
（8）恒无功参考值逐级设定为±1Mvar、±2Mvar、±3Mvar、±4Mvar……（具体容量大小根据负荷和电压情况确定）。
每一级无功参考值需稳定运行10分钟；
（9）检查各项测量数据是否正确；
（10）监测保护装置数据（电压电流数值及相位关系）；
（11）断路器分闸，将断路器手车拉到试验位；
（12）分开隔离刀闸；
（13）检查连接变压器（若有）、连接电抗器（若有）、SVG装置、功率模块外观有无异常。
2.4 SVG装置动态补偿跟踪调试
（1）合上隔离刀闸。
（2）根据项目实际需求，设定SVG装置运行方式为自动补偿方式（恒功率因数、负荷补偿、恒系统无功）；
（3）合闸SVG断路器。
（4）测量记录SVG输出无功大小和电流值，查看补偿效果。
（5）切换设备运行方式为恒功率因数方式、恒系统无功运行方式。
（6）测量记录SVG输出无功大小和电流值,查看补偿效果。
（7）查看主控室后台计算机显示系统侧功率因数和有功、无功情况。
（8）运行30分钟，分闸35kv断路器。
三、建议的试验步序
规则：配线检查——绝缘实验——耐压实验——成套调试
（1）配线检查：根据图纸确认是否正确，是否有漏接、多接线情况。
对线径、屏蔽、接地等要求是否正确。
（2）绝缘实验：设备在做耐压实验之前，对设备首先进行绝缘实验。
（3）耐压实验：绝缘实验过后，对一次设备现场做耐压实验。
（4）成套调试：耐压实验完成后，对设备进行调试实验。
（5）试验周期时间根据实施方资源（人员、试验器具、计划等）确认。
危险(DANGER)！！
●严禁进入到电气带电危险区域，必要时用围栏或者标识。
●断路器一经合闸，隔离开关上断口立即带电！
●确认输入高压电源处于完全断开的情况下，才可进行配线检修等操作。
●装置退出运行后，即使在交流电源断开的情况下，直流电容上仍有电压存在。
直流
电容自然放电的时间至少为10分钟。
应在断开电源10分钟后再进行检修等操作。
●测试过程中，如果有临时拆开的接线，接线头必须用绝缘胶带包扎好，否则有触电
或短路的危险。
注意(ATTENTION)！！
●测试时各测量CT严禁开路；
●现场测试时需在用户的许可及配合情况下进行，特别当涉及到合闸上电、模拟量测
试、断路器分合闸等操作时，严禁私自合闸上电。
●测试中所有涉及A,B,C相的地方，都严格要求相序。
接入装置的所有A,B,C相电源
必须保证为正相序。
