10kV干式铁心并联电抗器技术规范书
10kV干式铁心并联电抗器技术规范

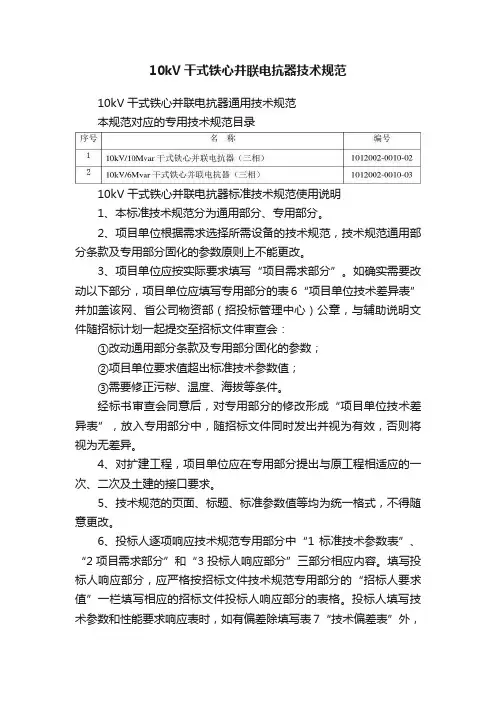

10kV干式铁心并联电抗器技术规范10kV干式铁心并联电抗器通用技术规范本规范对应的专用技术规范目录10kV干式铁心并联电抗器标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分的表6“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写表7“技术偏差表”外，必要时应提供相应试验报告。
7、专用技术规范中表1“标准技术参数表”中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。
项目单位不能在表1中对参数做任何修改（包括里面有“项目单位填写“字样）；表1中若有“项目单位填写“项，项目单位应在表7中给出；投标人应在表1中“投标人保证值”一栏逐项填写且应在表7中填写相应的响应值。
目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 投标人应提供的技术文件 (1)1.4 标准与规范 (2)2 结构及其它要求 (3)2.1 铁心及绕组 (3)2.2铭牌 (3)2.3电气一次接口 (4)2.4 电气二次接口 (5)2.5 土建接口 (5)试验 (6)3.1 例行试验 (6)3.2 型式试验 (6)3.3 特殊试验 (6)3.4 现场试验 (6)4 安装要求 (7)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
10kV并联电容器组技术规范书(通用技术规范)
山东陵城区恒盛35kV变电站新建工程10kV 并联电容器组成套装置招标文件（技术规范通用部分）2016年07月济南目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于10kV并联电容器组成套装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要标准如下:GB 4208-2008 外壳防护等级(IP代码)GB 1984-2003 高压交流断路器GB 2706-1999 交流高压电器动、热稳定试验方法GB/T 11024.1-2001 标称电压1kV以上交流电力系统用并联电容器第1部分：总则性能、试验和定额安全要求安装和运行导则GB/T 11024.2-2001 标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性试验GB/T 11024.4-2001 标称电压1kV以上交流电力系统用并联电容器第4部分: 内部熔丝GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T5582-1993 高压电力设备外绝缘污秽等级GB 50060-1992 3～110kV高压配电装置设计规范GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 50227-1995 并联电容器装置设计规范GB/T 6916-1997 湿热带电力电容器GB/T 16927.2～GB/T 16927.6-1997 高电压试验技术GB.311.1—1997 高压输变电设备的绝缘配合GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 402-2007 交流高压断路器订货技术条件DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件DL 462-1992 高压并联电容器用串联电抗器订货技术条件DL 5014-1992 330～500kV变电所无功补偿装置设计技术规定DL/T 604-1996 高压并联电容器装置订货技术条件DL/T 653-1998 高压并联电容器用放电线圈订货技术条件DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 840-2003 高压并联电容器使用技术条件JB 5346-1998 串联电抗器ZBK48003-1987 并联电容器电气试验规范GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
干式铁心串联电抗器说明书
八、干式铁心串联电抗器外形图干式铁心串联电抗器说明书Dry-type Iron Core Series Reactor Manual地址：山东省烟台经济技术开发区武汉大街16号Add: No. 16, Wuhan Str., YEDA, Yantai, Shandong Province电话Tel: 86 535 6953006 传真Fax：86 535 6953000 E-mail：**************high-power converter valve test center of Xuji group，CFHI，Baosteel，Wuhan Iron and Steel Corp，Anshan Iron and Steel Group，Electric railway-Dabao，Chengkun，Jiaoliu.Adhering to the scientific and technological innovation concept, Hada keeps long-term technology cooperation with Harbin University of Science and Technology， Qinghua University and Shanghai Jiaotong University. As one member of Transformer Industry Association, Hada ever joined in revising the National Standards. Currently obtained more than 10 international invent patents and utility model patentsIn future, Hada will always devote to power quality improving and human resources protecting, makes a contribution to social sustainable development.Appearance inspection Insulation test六、串联电抗器的安装与运行六、维修与保养在干燥清洁场所，每年进行一次检查，在其它污秽比较严重的场所，每三或六个月检查一次。
kV干式铁心并联电抗器技术规范书
招标编号：xxxxxxx-xx-xx 江苏省电力公司工程35kV铁芯并联电抗器招标文件第二卷技术规范书江苏省电力公司200x年x月目录1. 总则2. 工作范围2.1 供货范围2.2 服务范围2.3 技术文件3. 技术要求3.1 标准3.2 使用环境条件3.3 技术要求4. 质量保证5. 试验6. 包装、运输和储存7. 制造厂应提供的数据及资料8. 卖方应填写的主要部件来源、规范一览表附表1: 35kV铁心并联电抗器供货表附表2: 投标差异表(格式)1. 总则1.1 本设备技术规范书适用于 35kV铁心并联电抗器, 它提出了该电抗器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议, 则意味着卖方提供的设备完全符合本规范书的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时, 按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.6 本设备技术规范书未尽事宜, 由买、卖双方协商确定。
1.7 卖方在应标技术规范中应如实反映应标产品与本技术规范的技术差异。
如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标技术规范的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 卖方应充分理解本技术规范并按本技术规范的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
国家电网公司10kV～66kV干式电抗器技术标准(附编制说明)
以下为设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此： GB10229－88电抗器 GB311.1－1997高压输变电设备的绝缘配合 GB1094.1-1996电力变压器 第 1部分 总则 GB1094.2-1996电力变压器 第 2部分 温升 GB1094.3-2003电力变压器 第 3部分 绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5-2003电力变压器 第 5部分 承受短路的能力 GB/T1094.10－2003电力变压器 第 10部分 声级测定 GB6450－1986干式电力变压器 GB10228-1997干式电力变压器技术参数和要求 GB/T2900.15-1997电工术语 变压器、、互感器、调压器和电抗器 GB7449-1987电力变压器和电抗器的雷电冲击和操作冲击试验导则 DL462-1992高压并联电容器用串联电抗器订货技术条件 GB50150-1991电气装置安装工程 电气设备交接试验标准 DL/T596-1996电力设备预防性试验规程 国家电网公司电力生产设备评估管理办法 国家电网公司关于加强电力生产技术监督工作意见 国家电网公司预防 110（66）kV~500kV油浸式变压器（电抗器）事故措施 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均应遵照 ISO及 SI公制标准。
2.4.4.4 额定动稳定电流（峰值）：不小于额定短时电流峰值的 1.8倍。
2.4.4.5 额定频率（限流电抗器和阻尼电抗器）：50Hz。
额定调谐频率（调谐电抗器、滤波电抗器）：滤波回路的谐振频率。
干式空心并联电抗器word资料6页
干式空心并联电抗器（铝质）说明书一、产品用途BKGKL系列并联电抗器并联连接在500kV、200kV或100kV变电站低压绕组侧，用于长距离输电线路的电容无功补偿，使输配电系统电压稳定运行。
二、型号含义□/□□使用环境代号系统额定电压电抗器额定容量铝质材料（铜质材料不表示）空心干式并联电抗器三、基本参数电抗器额定电压（kV）额定容量额定电流额定电抗系统最高运行电压使用环境（户内或户外）进、出线端子夹角外表装饰顔色特殊要求应明确提出四、产品执行标准GB10229 IEC289五、10kV、35kV系列干式空心并联电抗器（铜质）说明书一、产品用途BKGK系列并联电抗器并联连接在500kV、200kV或100kV变电站低压绕组侧，用于长距离输电线路的电容无功补偿，使输配电系统电压稳定运行。
二、型号含义□/□□使用环境代号系统额定电压电抗器额定容量空心干式并联电抗器三、基本参数电抗器额定电压（kV）额定容量额定电流额定电抗系统最高运行电压使用环境（户内或户外）进、出线端子夹角外表装饰顔色特殊要求应明确提出四、产品执行标准GB10229 IEC289五、10kV、35kV系列希望以上资料对你有所帮助，附励志名言3条：1、宁可辛苦一阵子，不要苦一辈子。
2、为成功找方法，不为失败找借口。
3、蔚蓝的天空虽然美丽，经常风云莫测的人却是起落无从。
但他往往会成为风云人物，因为他经得起大风大浪的考验。
干式铁芯并联电抗器安装使用说明书
干式铁芯并联电抗器安装使用说明书合容电气股份有限公司HERONG ELECTRIC COMPANY LIMITED目录1.概述 (3)2.执行标准 (3)3.产品型号 (3)4.正常使用条件 (3)5.联接方式 (4)6.装卸 (4)7.运输 (5)8.产品验收 (5)9.储存 (6)10.安装 (6)11.运行前的检查 (6)12.电抗器的运行、维护 (7)13.安全注意事项 (7)1概述本说明书适用于三相额定容量16000kvar及以下，电压等级35kV及以下的干式铁芯并联电抗器（以下简称电抗器）的运输、储存、安装、运行及维护。
2 执行标准GB/T 1094.6 《电力变压器第6部分：电抗器》JB/T 10775-2007 《6kV～35kV级干式并联电抗器技术参数和要求》3 产品型号4 正常使用条件4.1安装地点：户内4.2海拔高度：≤1000m4.3环境温度：最高气温 +40℃最大日温差 25K最低气温 -40℃4.4冷却方式：空气自冷（AN）和强迫风冷（AF）两种4.5绝缘耐热等级：F级4.6防护等级：IP00（无外壳）或IP20（可防止直径大于12mm的固体进入的防护外壳）、IP23（兼具备防止与垂直线成30°角以内的水滴流入防护外壳）。
4.7污秽等级：按安装地点的污秽等级并留有一定的余度，一般选用高一等级。
4.8安装场所：无严重影响绝缘的气体、蒸汽、灰尘及其他爆炸性、导电性、和腐蚀性介质；安装场地应整洁，保证有足够的通风量。
5. 联接方式（如图所示）三相并联电抗器与系统的连接5.1电抗器并联于电力系统中。
5.2电抗器连接组别一般为Y接。
6 装卸6.1对于起吊毛重＜5000kg的产品时，可直接在包装箱的四下角枕木处挂钢丝绳起吊；6.2对于起吊毛重＞5000kg的产品时，所有吊板应同时起吊，且起吊钢丝绳之间的夹角必须≤60°。
6.3对于毛重≤3000kg的产品，可以使用叉车装卸。
《10kV 干式铁心电抗器》编制说明-天选打工人
《10kV干式铁心电抗器技术规范书》编制说明1工作过程及团队1.1 技术规范书编制工作过程2023年4月~7月，完成10kV干式铁心电抗器品类优化工作，依据10kV-35kV补偿电容器组品类增补20个品类10kV干式铁心电抗器。
2023年8月，启动10kV干式铁心电抗器技术规范书修编工作。
2023年9月，完成10kV干式铁心电抗器技术规范书对标、调研、修编初稿及组内修编内容评审。
2023年10月，完成10kV干式铁心电抗器技术规范书修编初稿的南网专家评审工作，并形成10kV干式铁心电抗器技术规范书修编稿。
1.2 参编单位及工作组成员本标准主编单位：xxxx本标准主要起草人：xxxx2主要编制内容1.《10kV 干式铁心电抗器技术规范书（通用部分）2022版v1.0》中本技术规范书对应的专用部分目录不全。
根据《南方电网公司生产设备品类优化清单（2023版）》新增20个品类的10kV干式铁心串联电抗器型号。
2.《10kV 干式铁心串联电抗器技术规范书（专用部分）2022版v1.0》中本技术规范书适用的物资品类型号目录不全。
根据《南方电网公司生产设备品类优化清单（2023版）》新增20个品类的10kV干式铁心串联电抗器型号。
3.《10kV 干式铁心串联电抗器技术规范书（专用部分）2022版v1.0》1.1.5额定容量（单相，kvar）1.1.5.1电抗率5%容量不全。
根据《南方电网公司生产设备品类优化清单（2023版）》新增10个品类电抗率为5%的10kV干式铁心串联电抗器容量。
4.《10kV 干式铁心串联电抗器技术规范书（专用部分）2022版v1.0》1.1.5额定容量（单相，kvar）1.1.5.2电抗率12%容量不全。
根据《南方电网公司生产设备品类优化清单（2023版）》新增10个品类电抗率为12%的10kV干式铁心串联电抗器容量。
5.《10kV 干式铁心串联电抗器技术规范书（专用部分）2022版v1.0》1.1.6 额定电流(A)1.1.6.1电抗率5%电流不全。
