LTE VOLTE专题
VoLTE最全知识点-图文
VoLTE最全知识点-图文一VoLTE介绍1.1LTE语音解决方案演进SvLTE(SimultaneouVoiceandLTE),即双待手机方式。
手机同时工作在LTE和CS，前者提供数据业务，后者提供语音业务。
是纯粹基于手机的方案。
对网络无特别要求，不需要部署IMS，缺点是手机成本高、耗电高。
目前已经有CDMA1某和LTE的双待手机，被一些CDMA运营商采用作为IMS部署前的过渡方案，而GSM/UMTS和LTE的双待手机目前还没有推出。
CSFB(CircuitSwitchedFallBack),LTE只提供数据业务，当发起或者接受语音呼叫时，回落到CS域进行处理。
运营商无需部署IMS，只需要升级MSC就可以支持。
这是一种快速提供业务的方案，但缺点是呼叫接续速度慢。
CSFB适合作为IMS部署之前的过渡方案，另外还可以用来解决LTE手机漫游场景的语音呼叫问题，在拜访地网络没有部署IMS，或者IMS漫游协议尚未应用的情况下，CSFB可以为漫入的LTE用户提供语音业务。
SRVCC(SingleRadioVoiceCallContinuity),解决语音控制和移动到CS网络切换时的语音连续性问题。
为基于IMS的VOIP呼叫解决方案，利用IMS核心网络提供LTEVoIP语音业务的路由、控制和业务触发，并提供LTE向2G/3G切换时的语音连续性保证。
SRVCC的实现过程实质上就是一个切换过程，在LTE网络中终端是通过IMS来实现语音功能的，当终端离开LTE网络后，则通过MSCerver(MobileSwitchingCentererver)切换到2G/3G网络中从而实现z在2G/3G网络中的语音功能。
VoLTE(VoiceoverLongTermEvolution),实现LTE网络中的IMS域提供高清晰的语音服务。
IMS由于支持多种接入和丰富的多媒体业务，成为全IP时代的核心网标准架构。
经历了过去几年的发展成熟后，如今IMS已经跨越裂谷，成为固定话音领域VoBB、PSTN网改的主流选择，而且也被3GPP、GSMA确定为移动语音的标准架构。
(完整word版)VOLTE知识点,推荐文档
1、VOLTE概述和基本特征VOLTE是什么？最直接简单的理解就是VOIP，因为LTE没有电路域，需要基于分组域提供IP语音业务，即VoLTE(Voice over LTE)。
特征1：VoLTE由IMS提供呼叫控制和业务逻辑。
VoLTE的信令和媒体经EPC路由至IMS网络，由IMS提供会话控制和业务逻辑。
特征2：VoLTE由EPC提供高质量的分组域承载。
在VoLTE中EPC作为IMS的接入网，通过全球统一的专用APN(‘IMS’ APN) 及独立承载为用户提供区别于普通数据业务的QoS保障。
特征3：连续覆盖前VoLTE可通过eSRVCC保障呼叫连续性。
VoLTE终端在通话过程中漫游至无LTE覆盖的区域时，通过eSRVCC将当前呼叫切换至2G/3G电路域，此时2G/3G网络作为IMS的接入网。
2、VoLTE竞争力3、终端开机的IMS注册过程用户开机以后，首先完成EPC附着过程，建立QCI=9默认承载，附着完成以后，发起IMS注册过程和鉴权。
在IMS注册流程中，先建立QCI=5的SIP信令承载。
然后进行SIP的注册过程，当完成注册过程以后，就可以进行VoLTE呼叫了。
SIP信令的注册过程如下图所示。
SIP注册过程：4、VoLTE呼叫VoLTE的信令呼叫流程对关键流程的解释如下表所示：5、Volte呼叫volte的AMR-WB 12.65K的确定1）AMR-WB的9种速率索引表2）volte呼叫过程中，Invite消息中携带的媒体类型和编码格式3）主被叫协商以后，在UPDATE消息中确定的媒体类型和编码格式AMR-WB采样频率为16kHz，AMR的采用频率为8kHZ。
AMR-WB总共支持8种模式，在上图中就是mode-set=2，表示AMR-WB只适应12.65kbps编码方式。
6、Volte呼叫vollte的AMR-WB 23.85k的确定1）Invite消息中的AMR-23.85k的编码方法2）update 消息中协商以后的媒体类型和编码方式下图中：媒体类型为AMR-WB，采样频率为16k，单通道。
LTE与VOLTE基础知识（2）
LTE与VOLTE基础知识（2）高速移动场景通信主要挑战1.车厢的穿透损耗2.多普勒频移3.频繁的切换传统方案1.频偏校正和补偿2.超级小区合并技术（1）不同RRU（Remote Radio Unit 远端射频模块）采用相同频率及参数设置，逻辑上设为一个小区。
（2）增加高铁专网单小区覆盖面积，使用专网频段进行铁路覆盖。
3.切换和重选优化修改重选参数、切换参数，优化呼叫流程。
4.高增益定向天线。
两个RRU采用背靠背式安装于铁塔抱杆上，天线用高增益定向天线。
回传方案首先解释下backhaul回传网络的概念：•backhaul是指接入网RAN（LTE中就是eNB）与核心网CN （EPC）之间的链路，可以简单认为就是S1（eNB与MME/SGW间接口）和X2（eNB与eNBx2口）;回传其实就是RNC传到NODE B 或者BSC传到BTS，回传就是传输的本地网的这段。
•如果把网络分为核心网络、本地网络和LAST MILE三层的话，回传覆盖了本地网和LAST MILE，是基站与核心网网元相连接的网络。
•回传可以用射频信号，也可以用光钎、DSL等。
基于IP的回传越来越普遍。
•LTE与2G、3G在基站与核心网之间的传输有所不同，是基于以太网的传输网络连接。
最简单的只需要一对网线（或光猫）就可以构成基站与核心网之间的回传。
对于实际的应用，用现有的MSTP、OTN设备也可以做LTE回传，只不过这些基于时分复用的设备对传IP 的分组业务不擅长而已，还是采用交换机、路由器等组成一个数据网络更好一些。
高速场景下回传方案高铁外部不舍TD-LTE机载台和天线，车厢内安装多制式pico基站以及Wifi的AP。
TD-LTE相当于无线的Backhaul。
VOLTE专项优化计划书
VOLTE专项优化计划书1. 引言Voice over LTE（VOLTE）是一项基于LTE（Long Term Evolution）移动通信网络的语音通信技术。
与传统的语音通信技术相比，VOLTE具有更好的语音质量、更低的延迟和更高的语音容量。
然而，在实际网络中，VOLTE服务可能会面临一些挑战，如呼叫失败、呼叫质量不稳定等问题。
为了提高VOLTE服务的稳定性和可靠性，本计划旨在进行VOLTE专项优化。
2. 优化目标本优化计划的主要目标是提高VOLTE服务的质量和用户体验。
具体而言，我们将致力于：•减少VOLTE呼叫失败率•优化VOLTE呼叫建立时间•提高VOLTE呼叫的语音质量•通过优化网络资源分配，提升VOLTE服务的整体性能在实现这些目标的过程中，我们将综合考虑网络性能、设备能力和用户需求，以确保优化方案的有效性和可行性。
3. 优化策略为了实现以上优化目标，我们将采取以下策略：3.1 网络优化通过对LTE网络的优化，可以改善VOLTE服务的稳定性和质量。
具体的网络优化策略包括但不限于：•优化LTE网络覆盖范围，提高信号强度和稳定性•优化网络参数配置，提高VOLTE呼叫成功率•针对高负载区域，增加网络容量，以满足大量的VOLTE呼叫请求•部署合理的基站布局，以最大程度地覆盖VOLTE服务的目标区域3.2 设备优化VOLTE服务的质量和性能不仅受LTE网络的影响，还与终端设备的性能有关。
为了提高VOLTE服务的用户体验，我们将采取以下设备优化策略：•优化VOLTE终端设备的功耗管理，延长续航时间•提高终端设备的CPU和内存性能，以支持更高质量的语音编解码•优化终端设备的无线收发性能，提高信号接收和传输的质量3.3 服务质量监控与调优为了持续改进VOLTE服务的质量和性能，我们将建立完善的监控系统，定期对服务质量进行评估和调优。
具体而言，我们将采取以下措施：•实时监测VOLTE呼叫的成功率、建立时间和语音质量等关键指标•根据监测数据，及时发现和解决VOLTE服务中的问题•对关键指标进行分析和统计，提供决策支持和优化建议4. 优化计划基于以上的优化策略，我们制定了以下优化计划：4.1 阶段一：网络优化在第一阶段，我们将重点优化LTE网络，以提高VOLTE服务的稳定性和质量。
LTE VOLTE专题
作用和效果
• 保证eNB在资源调度、接入控制时给VoLTE最高优先级 • 无需RLC层重传，减小时延；减小RLC头开销 • eNB可进行承载级别的QoS控制
无线增强功能
• IP包头压缩 • 半持续/延迟调度 • TTI bundling • 语音连续性：eSRVCC • 连接态DRX周期可基于承载QCI等级分别配合
上图为上行数据（手机为压缩方）的SO状态，packet type为 U模式，原始头部大小为60字节，压缩后为3字节。
效果
•
•
压缩后，头开销降为4～6 byte（开销占比降为12.5%～ 18.8%）
典型的VoIP数据包的净荷为32 byte，对VoIP这样的小的 数据包，IP头开销甚至超过净荷本身（IPv6的包头为60 byte，头开销可达188%，IPv4的包头为40 byte，头开 销也有125%）
7 8 9
Non-GBR
7 8 9
100 ms
10-3
语音、视频（直播流媒体） 互动游戏
视频（缓冲流媒体） 基于TCP的业务 (如www\email\chat\ftp\ p2p 文件共 享\逐行扫描视频）
-5-
300 ms
10-6
VoLTE RLC配置
RLC配置
针对每个EPS承载，有两种模式 (rlcMode) ：非确认模式UM和确认模式AM，如果选择AM模式，则接收侧的AM RLC 实体需要反馈RLC SDU 的ACK/NACK，发送侧的AM RLC 实体需要支持RLC PDU的重传(ARQ)。 eNodeB 配置每个DRB的RLC模式参考的标准化QCI中的时延和丢包要求。AM RLC主要用于在错误敏感、实验容忍的非实时应用中。这些应 用包括大部分交互后台类型业务，如WEB浏览和文件下载等。如果对时延要求不太严格，流媒体类型业务也经常使用 AM RLC。参考23.203 3GPP 对语音的 QoS 设定，语音的时延要求为 100ms ，可见语音业务对于时延很敏感，对于丢包相对不敏感，所以 QCI=1 、 2 通常选择 UM 模式。对于 QCI=5的IMS 信令，时延要求与QCI=1一样，但是对于准确性要求很高，所以推荐配置为AM模式。
Volte新功能验证专题报告
Volte新功能验证专题报告一、概述VoLTE是基于IMS的语音业务。
IMS由于支持多种接入和丰富的多媒体业务，成为全IP时代的核心网标准架构。
经历了过去几年的发展成熟后，如今IMS已经跨越裂谷，成为固定话音领域VoBB、PSTN网改的主流选择，而且也被3GPP、GSMA确定为移动语音的标准架构。
VoLTE即Voice over LTE，它是一种IP数据传输技术，无需2G/3G网，全部业务承载于4G网络上，可实现数据与语音业务在同一网络下的统一。
换言之，4G网络下不仅仅提供高速率的数据业务，同时还提供高质量的音视频通话，后者便需要VoLTE技术来实现。
目前LTE区域连续覆盖区域，进入VoLTE的发展期在这一阶段运营商扩大了LTE覆盖水平，达到可以运营语音业务的条件，特别是在城市和人口密集地区；同时，LTE智能手机大量出现，推动了VoLTE的发展。
但目前因基站侧原因导致VoLTE呼叫与切换、SRVCC 流程冲突，致使VOLTE语音呼叫异常，目前中兴在602PO2版本中已纳入新版本功能内；二、新功能简介2.1 切换与呼叫流程冲突解决前期在针对网格拉网测试过程中发现，当切换与Volte语音呼叫同时发生时，会导致Volte语音呼叫异常，严重影响用户感知。
目前在602PO2版本中，当终端进行VOLTE语音呼叫过程中，如在QCI1承载建立或释放前发起切换请求，基站侧会将切换请求暂时搁置，优先处理QCI1承载建立或释放，以保证Volte语音呼叫正常；2.2 SRVCC与呼叫流程冲突解决目前大部分设备厂家均不支持VOLTE业务建立过程中发生在振铃前的eSRVCC，也就是我们常说的bSRVCC。
VOLTE业务QCI1建立后到180Rining之前这段时间内，一旦发生了SRVCC（bSRVCC），就会引起未接通。
当前基于事件（测量报告）触发的移动性管理策略，网络侧无法避免bSRVCC发起的时机，呼叫成功率也会因此受到一定的影响。
VOLTE资料VOLTE测试案例Lte_EPCVoLTEKnowledgeSharing
VOLTE资料VOLTE测试案例Lte_EPCVoLTEKnowledgeSharing/VOLTE资料VOLTE测试案例Lte_EPC VoLTE Knowledge Sharing文件清单└─VoLTE│ Day4_2_UDM_VoLTEe2eWS_Sept18.ppt│ HSS-MML Interface Guide_C5.doc│ HSS-SLF_for_newcomers.ppt│ IMS delta .doc│ Learning Solutions for VoLTE.rar│ Provisioning Solution Detailed Design wireline IMS.docx│ SAE – Evolved Packet Core.pdf│ SHCM VoLTE技术交流.ppt│ Single Radio Voice Call Continuity SRVCC Method of Procedure.doc│ Voice over LTE Method of Procedure.doc│ Voice over LTE-VoLTE.pdf│ VoLTE Recovery Guideline.pptx│ Volte_E2E.xlsx│ VoLTE信令分析手册.chm│ VOLTE测试案例.zip│ VoLTE端到端解决方案介绍.pptx│ 上海移动异厂家VoLTE经验总结-V2 0(HSS部分).docx│ 上海移动异厂家VoLTE经验总结-V2.0（EPC和PCRF部分）.docx│ 中国移动VoLTE业务总体技术要求.docx│ 广东VoLTE爱立信试点经典案例分析v3.docx│├─02_Test Specification│ │ SoC of CMCC VoLTE Field Trial Ph2 试点测试规范技术参考版v1.1_E2E Core_PA4.xlsx│ │ 中国移动VoLTE试点测试规范-增值业务分册技术参考版v1.3.0.docx│ │ 中国移动VoLTE试点测试规范-网络功能及基本业务分册V1_2.docx│ │ 中国移动VoLTE试点测试规范-网络功能及基本业务分册V1_3_1.docx│ ││ └─中国移动VoLTE现网试点总体技术要求│ 2014年中国移动VoLTE现网试点建设方案上报广东v12.docx │ 附件1：中国移动VoLTE现网试点总体技术要求v1.2.rar│ 附件2：VoLTE现网试点总体建设方案.rar│ 附件一中国移动VoLTE现网试点-局数据配置原则_14_04_10.docx├─03_Test Logs│ └─中国移动VoLTE试点测试规范-网络功能及基本业务分册│ ├─5.1.1.1.1.1EPSIM SI联合附着建立IMS PDN连接，然后终端发起数据PDN连接建立OK│ │ 5.1.1.1.1.1-Gx.pcapng│ │ 5.1.1.1.1.1-Gx.pcapng.bak│ │ 5.1.1.1.1.1.pcap│ │ 511111.txt│ ││ ├─5.1.1.1.1.2EPSIMSI联合附着建立数据 PDN连接，然后终端发起IMS PDN连接建立_OK│ │ │ 5.1.1.1.1.2.pcap│ │ │ 5.1.1.1.1.2检查点.txt│ │ │ 511112_gx.pcapng│ │ │ DRA note.txt│ │ ││ │ └─backup│ │ 5.1.1.1.1.2.pcap│ │ 5.1.1.1.1.2_EPG_gx.pcapng│ │ 511112_gx.pcapng.bak│ ││ ├─5.1.1.2.1.1业务请求_OK│ │ 5.1.1.2.1.1service request.pcap│ │ 5.1.1.2.1.1检查点.txt│ │ graph.txt│ ││ ├─5.1.1.3.1.1_IMS初始注册（当STN-SR变化时）_OK│ │ 5.1.1.3.1.1_IMS初始注册（当STN-SR变化时）_OK.pcapng │ │ _5.1.1.3.1.1_IMS初始注册（当STN-SR变化时）_OK.txt│ │ _5.1.1.3.1.1_IMS初始注册（当STN-SR变化时）_OK.txt.bak │ ││ ├─5.1.1.3.1.2_IMS初始注册（当STN-SR不变化时）_OK│ │ 5.1.1.3.1.2 IMS初始注册（当STN-SR不变化时）_OK_Sampson.pcapng││ _5.1.1.3.1.2_IMS初始注册（当STN-SR不变化时）_OK.txt │ │ _5.1.1.3.1.2_IMS初始注册（当STN-SR不变化时）_OK.txt.bak│ ││ ├─5.1.1.3.2.1网络侧发起的注销_OK│ │ 5.1.1.3.2.1网络侧发起的注销_OK.pcap│ │ note.txt│ ││ ├─5.1.1.3.2.2终端发起的注销OK│ │ 5.1.1.3.2.2.pcapng│ │ _5.1.1.3.2.2终端发起的注销OK.txt│ ││├─5.1.1.3.3.1终端发起的重注册OK│ │ 5.1.1.3.3.1_ims.pcapng│ │ _5.1.1.3.3.1终端发起的重注册OK.txt│ ││ ├─5.1.1.3.3.2网络发起的重鉴权OK│ │ 5.1.1.3.3.2网络发起的重鉴权OK.pcap.txt│ │ 5.1.1.3.3.2网络发起的重鉴权OK.pcap.txt.bak │ │ 5.1.1.3.3.2网络发起的重鉴权OK.pcapng│ ││ ├─5.1.1.3.4.1_IMS AKA鉴权_OK│ │ 5.1.1.3.4.1_IMS AKA鉴权_OK.pcap│ │ _5.1.1.3.4.1_IMS AKA鉴权_OK.txt│ │ _5.1.1.3.4.1_IMS AKA鉴权_OK.txt.bak│ ││ ├─5.1.1.3.4.2_IPSEC加密注册_OK│ │ 5.1.1.3.4.2_IPSEC加密注册_OK.pcap│ │ _5.1.1.3.4.2_IPSEC加密注册_OK.txt│ │ _5.1.1.3.4.2_IPSEC加密注册_OK.txt.bak│ ││ ├─5.1.1.4.1.1Intra TAU流程_OK│ │ 5.1.1.4.1.1.pcap│ │ 5.1.1.4.1.1.txt│ │ graph.txt│ ││ ├─5.1.1.4.1.2Inter TAU流程_OK│ │ 511412.pcap│ │ 511412.rar│ ││ ├─5.1.1.5.1.2无语音通话的X2-based Handover without SGW change_OK│ │ 5.1.1.5.1.2.html│ │ 5.1.1.5.1.2.pcap││ 5.1.1.5.1.2.pcap.bak│ │ note.txt│ │ 验收标准.txt│ ││ ├─5.1.1.5.1.4无语音通话的Intra MME S1-based handover without SGW change_OK│ │ 5.1.1.5.1.4.pcap│ │ 5.1.1.5.1.4.pcap.bak│ │ 5.1.1.5.1.4检查点.txt│ │ graph.txt│ ││ ├─5.1.1.5.1.6无语音通话的inter MME S1-based handover without SGW change_OK│ │ 5.1.1.5.1.6-MME1301BEr.pcap│ │ 5.1.1.5.1.6_MME1201BEr.pcap│ │ 5.1.1.5.1.6无语音通话的inter MME S1-based handover without SGW change.zip│ │ 5.1.1.5.1.6检查点.txt│ ││ ├─5.1.1.5.2.1无语音通话的VoLTE终端空闲态移动到不支持VoLTE的MME下_OK│ │ 5.1.1..5.2.1.txt│ │ 5.1.1.5.2.1.pcap│ ││ ├─5.2.1.1.1.1_VoLTE用户在LTE覆盖下做主叫_OK│ │ 5.2.1.1.1.1 VoLTE用户在LTE覆盖下做主叫_OK_09 call22.pcap│ │ 5.2.1.1.1.1_VoLTE用户在LTE覆盖下做主叫_OK.pcapng│ │ testnotes.txt│ ││ ├─5.2.1.1.1.2_Volte用户在LTE覆盖下呼叫CS覆盖下的volte 用户被叫仅在2G注册_OK│ │ 5.2.1.1.1.2_Volte用户在LTE覆盖下呼叫CS覆盖下的volte 用户被叫仅在2G注册.pcapng│ │ 5.2.1.1.1.2_Volte用户在LTE覆盖下呼叫CS覆盖下的volte 用户被叫仅在2G注册.txt│ ││ ├─5.2.1.1.1.3_VoLTE用户0023在LTE覆盖下发起语音呼叫，呼叫另一CS覆盖下的VoLTE用户0022，被叫在LTE和2G PS_OK │ │ 5.2.1.1.1.3_VoLTE用户0023在LTE覆盖下发起语音呼叫，│ ││ ├─5.2.1.1.1.5_CS覆盖下的volte用户0023呼叫另一CS覆盖下的volte用户0022被叫仅2G注册_OK│ │ 5.2.1.1.1.5_CS覆盖下的volte用户0023呼叫另一CS覆盖下的volte用户0022被叫2│ ││ ├─5.2.1.1.1.6_VoLTE用户0023在CS覆盖下发起语音呼叫，呼叫另一CS覆盖下的VoLTE用户0022，被叫在LTE和2G PS均有注册状态_OK│ │ 5.2.1.1.1.6_VoLTE用户0023在CS覆盖下发起│ ││ ├─5.2.1.1.2.1_VoLTE用户在LTE覆盖下发起视频呼叫,呼叫另一LTE覆盖下的VoLTE用户,被叫选择视频接通(包含pre-condition功能) │ │ 5.2.1.1.2.1_VoLTE用户在LTE覆盖下发起视.pcap│ │ 521121_MME.pcap│ ││ ├─5.2.1.1.2.4_VoLTE用户在2G覆盖下,提示并禁止视频呼叫│ ├─5.2.1.1.2.5_VoLTE用户在LTE覆盖下发起视频呼叫呼叫另一2G覆盖下的VoLTE用户│ │ 5.2.1.1.2.5_M GCF.pcap│ │ 5.2.1.1.2.5_VoLTE用户在LTE覆盖下发起视频呼叫呼叫另一2G覆盖下的VoLTE用户.pcap│ ││ ├─5.2.1.1.2.6_LTE覆盖下的VoLTE用户与VoLTE用户在视频通话过程中,一方用户主动切换成语音通话,又切回视频通话│ │ 5.2.1.1.2.6_LTE覆盖下的VoLTE用户与VoLTE用户在视频通│ ││ ├─5.2.1.1.2.7_LTE覆盖下的VoLTE用户与VoLTE用户在语音通话过程中,一方用户主动切换成视频通话,又切回语音通话│ │ 5.2.1.1.2.7_LTE覆盖下的VoLTE用户与VoLTE用户在语音通│ ││ ├─5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_OK│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_cs4923_2_volte0023_OK.pcapng│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_MSS_CStoVOLTE.pcap│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_MSS_VOLTEtoCS.pcap│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_OK.txt│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_volte0023_2_cs4923_OK.pcapng│ ││ ├─5.2.1.2.1.1.2_VoLTE用户在LTE覆盖下与本网外省CS用户互通_OK│ │ 5.2.1.2.1.1.2_cs_2_volte.pcapng│ │ 5.2.1.2.1.1.2_VoLTE用户在LTE覆盖下与本网外省CS用户互通_OK│ │ 5.2.1.2.1.1.2_votle_2_cs.pcapng│ ││ ├─5.2.1.2.1.1.2_VoLTE用户在LTE覆盖下与本网外省CS用户互通需要补测│ │ 5.2.1.2.1.1.2_cs_2_volte.pcapng│ │ 5.2.1.2.1.1.2_VoLTE用户在LTE覆盖下与本网外省CS用户互通OK│ │ 5.2.1.2.1.1.2_votle_2_cs.pcapng│ ││├─TE用户0009与本省CSFB用户0114互通_csfb_to_volte_OK│ │ TE用户0009与本省CSFB用户0114互通_csfb_to_volte │ │ TE用户与本省CSFB用户互通volte0009_to_csfb0114│ ││ ├─5.2.1.2.1.6.1_CS覆盖下的VoLTE用户与本网本省CS用户互通OK│ │ 5.2.1.2.1.6.1_CS覆盖下的VoLTE用户与本网本省CS用户互通_cs4923_to_volte0022_OK.pcapng│ │ 5.2.1.2.1.6.1_CS覆盖下的VoLTE用户与本网本省CS用户互通_cs4923_to_volte0022_OK.txt│ │ 5.2.1.2.1.6.1_CS覆盖下的VoLTE用户与本网本省CS用户互通_MSS.pcap│ ││ ├─5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_OK│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs7200_to_volte0022_OK.pcapng│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs7200_to_volte0022_OK.txt│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs_to_volte.pcapng│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_MSS.pcap│ ││ ├─5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通需要补测│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通cs7200_to_volte0022_OK.pcapng│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs7200_to_volte0022_OK.txt│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs_to_volte.pcapng│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_MSS.pcap│ ││ ├─5.2.1.2.1.7.1_CS覆盖下的VoLTE用户与本省CSFB用户互通│ │ │ 5.2.1.2.1.7.1_IMS_filter_csfb to volte.pcapng│ │ ││ │ └─5212171_MGCF_OK│ │ 5212171_GZS115_CSFB_Call_Volte_UE.html│ │ 5212171_GZS115_Volte_Call_CSFB_UE.html│ │ 5212171_MGCF_filtered.pcap│ │ 5212171_MGCF_r aw.pcap│ ││ ├─5.2.1.2.2.1_VoLTE用户在LTE覆盖下发起视频呼叫，呼叫另一2G用户│ │ 5.2.1.2.2.1_MGCF.pcap│ │ 5.2.1.2.2.1_VoLTE用户在LTE覆盖下发起视频呼叫，呼叫另一2G用户.pcap│ ││ ├─5.2.1.2.2.2_VoLTE用户在LTE覆盖下发起语音呼叫另一2G 用户成功后VoLTE用户尝试切换成视频通话│ │ 5.2.1.2.2.2_MGCF.pcap│ │ 5.2.1.2.2.2_VoLTE用户在LTE覆盖下发起语音呼叫另一2G用户成功后VoL│ ││ ├─5.2.1.2.2.3_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他省另一2G用户│ │ 5.2.1.2.2.3_MGCF.pcap│ │ 5.2.1.2.2.3_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他省另一2G用户.pcap│ ││ ├─5.2.1.2.2.4_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PLMN用户│ │ 5.2.1.2.2.4_MGCF(电信).pcap│ │ 5.2.1.2.2.4_MGCF(联通).pcap│ │ 5.2.1.2.2.4_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PLMN用户(电信).pcap│ │ 5.2.1.2.2.4_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PLMN用户(联通).pcap│ ││ ├─5.2.1.2.2.5_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PSTN用户│ │ 5.2.1.2.2.5_MGCF.pcap│ │ 5.2.1.2.2.5_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PSTN用户.pcap│ ││ ├─5.2.1.5.1.1_稳态呼叫eSRVCC-UE without DTM│ │ 5.2.1.5.1.1.pcap│ │ 5.2.1.5.1.1_稳态呼叫eSRVCC-UE without DTM.pcap│ │ 5.2.1.5.1.1_稳态呼叫eSRVCC-UE without DTM_Enb.html │ │ 5.2.1.5.1.1_稳态呼叫eSRVCC-UE without DTM_mss.zip│ ││ ├─5.2.1.5.1.2_稳态呼叫的eSRVCC-UE with DTM but without DTM HO support│ │ 5.2.1.5.1.2.pcap│ │ 5.2.1.5.1.2_稳态呼叫的eSRVCC-UE with DTM but without DTM HO support.pcap│ │ 5.2.1.5.1.2_稳态呼叫的eSRVCC-UE with DTM but without DTM HO support_enb.html│ │ 5.2.1.5.1.2_稳态呼叫的eSRVCC-UE with DTM but without DTM HO support_mss.zip│ ││ ├─5.2.1.5.1.3_eSRVCC通话过程中的被叫域选择│ │ 5.2.1.5.1.3_eSRVCC通话过程中的被叫域选择.pcap│ ││ ├─5.2.1.6.1.2有语音通话的X2-based Handover without SGW change_OK│ │ 20140525_a_4_2_170038_521612.log.html│ │ 512612.txt│ │ 521612.doc│ │ 521612_过滤后.pcap│ ││ ├─5.2.1.6.1.4有语音通话的Intra MME S1-based handover without SGW change_OK│ │ 20140525_a_4_1_170038_521614.log_not_used.html│ │ 521614.doc│ │ 521614.pcap│ │ 521614_过滤后.pcap.bak│ ││ ├─5.2.2.1.1.1_闭锁所有呼出业务OK│ │ 5.2.2.1.1.1闭锁所有呼出业务0K.pcapng│ │ 5.2.2.1.1.1闭锁所有呼出业务0K.txt│ │ 5.2.2.1.1.1闭锁所有呼出业务0K.txt.bak│ ││ ├─5.2.2.1.1.1闭锁所有呼出业务POK│ │ 5.2.2.1.1.1闭锁所有呼出业务OK.pcapng│ │ 5.2.2.1.1.1闭锁所有呼出业务POK.bak│ │ 5.2.2.1.1.1闭锁所有呼出业务POK.txt│ ││ ├─5.2.2.1.3.1主叫号码显示业务OK│ │ 5.2.2.1.3.1主叫号码显示业务OK.pcapng│ │ 5.2.2.1.3.1主叫号码显示业务OK.txt│ │ 5.2.2.1.3.1主叫号码显示业务OK.txt.bak│ ││ ├─5.2.2.1.3.2无条件前转业务OK│ │ 5.2.2.1.3.2无条件前转业务OK.pcapng│ │ 5.2.2.1.3.2无条件前转业务OK.txt│ │ 5.2.2.1.3.2无条件前转业务OK.txt.bak│ ││ ├─5.2.2.1.3.3_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在LTE网络发起-无应答前转业务（包含no reply timer）_OK │ │ 5.2.2.1.3.3无应答(15秒)前转OK.pcapng│ │ 5.2.2.1.3.3无应答(15秒)前转OK.txt│ │ 5.2.2.1.3.3无应答(15秒)前转OK.txt.bak│ │ 5.2.2.1.3.3无应答(20秒)前转OK.pcapng│ │ 5.2.2.1.3.3无应答(25秒)前转OK.pcapng│ │ 5.2.2.1.3.3无应答(30秒)前转OK.pcapng│ ││ ├─5.2.2.1.3.3_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在LTE网络发起-无应答前转业务（包含no reply timer）_OK_30秒需要补trace│ │ └─5.2.2.1.3.3无应答前传业务30秒O│ │ └─5.2.2.1│ ├─5.2.2.1.3.4遇忙前转业务OK│ │ 5.2.2.1.3.4遇忙前转业务OK.pcapng│ │ 5.2.2.1.3.4遇忙前转业务OK.txt│ │ 5.2.2.1.3.4遇忙前转业务OK.txt.bak│ ││ ├─5.2.2.1.3.7 VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在LTE网络发起，呼叫挂断-呼叫保持业务_OK│ │ 5.2.2.1.3.7呼叫保持业务OK.pcapng│ ││ ├─5.2.2.1.3.8闭锁所有呼入业务OK│ │ 5.2.2.1.3.8闭锁所有呼入业务OK.pcapng│ │ 5.2.2.1.3.8闭锁所有呼入业务OK.txt│ │ 5.2.2.1.3.8闭锁所有呼入业务OK.txt.bak│ ││ ├─5.2.2.1.3.9按时间段前转业务OK│ │ 5.2.2.1.3.9按时间段前转业务III_OK.pcapng│ │ 5.2.2.1.3.9_按时间段前转业务II_OK.pcapng│ │ 5.2.2.1.3.9_按时间段前转业务I_OK.pcapng│ │ 5.2.2.1.3.9_按时间段前转业务OK.txt│ │ 5.2.2.1.3.9按时间段前转业务OK.txt.bak│ │ 5.2.2.1.3.9按时间段前转业务非前转时间_OK.pcapng│ ││ ├─5.2.2.1.4.1_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在LTE网络发起-主叫号码显示业务_OK│ │ 5.2.2.1.4.1_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在L│ │ MSS_5.2.2.1.4.1.pcap│ ││ ├─5.2.2.1.4.2无条件前转业务(A0023_B0022_C0016)OK│ │ 5.2.2.1.4.2无条件前转业务(A0023_B0022_C0016)OK.pcapng│ │ 5.2.2.1.4.2无条件前转业务(A0023_B0022_C0016)OK.txt │ │ MSS_5.2.2.1.4.2.pcap│ ││ ├─5.2.2.1.4.5_VoLTE用户在CS下做被叫，呼叫为VoLTE用户在LTE网络发起-不可及前转业务_OK│ │ 5.2.2.1.4.5_VoLTE用户在CS下做被叫，呼叫为VoLTE用户在LTE网络发起-不可及│ ││ ├─5.2.2.1.4.7_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在LTE网络发起-呼叫保持业务_OK│ │ 5.2.2.1.4.7_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在LTE网│ │ 522147mgcf.pcap│ ││ ├─5.2.2.1.4.8_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在LTE网络发起-闭锁所有呼入业务_OK│ │ 5.2.2.1.4.8_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在L│ ││ ├─5.2.2.1.4.9按时间段前转业务OK│ │ 5.2.2.1.4.9按时间段前转业务III_OK.pcapng│ │ 5.2.2.1.4.9_按时间段前转业务II_OK.pcapng│ │ 5.2.2.1.4.9_按时间段前转业务I_OK.pcapng│ │ 5.2.2.1.4.9_按时间段前转业务OK.txt│ │ 5.2.2.1.4.9按时间段前转业务OK.txt.bak│ │ 5.2.2.1.4.9按时间段前转业务非前转时间_OK.pcapng│ ││ ├─5.2.2.1.5.1_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS网络发起-主叫号码显示业务_OK│ │ 5.2.2.1.5.1_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS│ │ MSS_5.2.2.1.5.1.pcap│ ││ ├─5.2.2.1.5.2无条件前转业务(A0023_B0022_C0016)OK│ │ 5.2.2.1.5.2无条件前转业务(A0023_B0022_C0016)OK.pcapng│ │ MSS_5.2.2.1.5.2.pcap│ ││ ├─5.2.2.1.5.3无应答（15 20 25 30秒）前转业务(A0023_B0022_C0016)OK│ │ 5.2.2.1.5.3无应答（15秒）前转业务(A0023_B0022_C0016)OK.pcapng│ │ 5.2.2.1.5.3无应答（20秒）前转业务(A0023_B0022_C0016)OK.pcapng│ │ 5.2.2.1.5.3无应答（25秒）前转业务(A0023_B0022_C0016)OK.pcapng│ │ 5.2.2.1.5.3无应答（30秒）前转业务(A0023_B0022_C0016)OK.pcapng│ │ MSS_5.2.2.1.5.3_15s.pcap│ │ M SS_5.2.2.1.5.3_20s.pcap│ │在CS网络发起-不可及前转业务_OK│ │ 5.2.2.1.5.5_VoLTE用户在CS下做被叫，呼叫为VoLTE用户在CS网络发起-不可及前│ ││ ├─5.2.2.1.5.7_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS网络发起-呼叫保持业务_OK│ │ 5.2.2.1.5.7_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS网络│ │ 522157mgcf.pcap│ ││ ├─5.2.2.1.5.8_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS网络发起-闭锁所有呼入业务_OK│ │ 5.2.2.1.5.8_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS│ ││ ├─5.2.2.1.5.9按时间段前转业务OK│ │ 5.2.2.1.5.9按时间段前转业务III_OK.pcapng│ │ 5.2.2.1.5.9_按时间段前转业务II_OK.pcapng│ │ 5.2.2.1.5.9_按时间段前转业务I_OK.pcapng│ │ 5.2.2.1.5.9_按时间段前转业务OK.txt│ │ 5.2.2.1.5.9按时间段前转业务OK.txt.bak│ │ 5.2.2.1.5.9按时间段前转业务非前转时间_OK.pcapng│ ││ ├─5.2.2.1.6.1_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在CS网络发起-主叫号码显示业务_OK│ │ 5.2.2.1.6.1主叫号码显示(CS打VoLTE)OK.pcapng│ │ 5.2.2.1.6.1主叫号码显示(CS打VoLTE)OK.txt│ │ 5.2.2.1.6.1主叫号码显示(CS打VoLTE)OK.txt.bak│ │在CS网络发起-无条件前转业务_OK│ │ 5.2.2.1.6.2无条件前转业务(CS打VoLTE)OK.pcapng│ │ 5.2.2.1.6.2无条件前转业务(CS打VoLTE)OK.txt│ │ 5.2.2.1.6.2无条件前转业务(CS打VoLTE)OK.txt.bak│ ││ ├─5.2.2.1.6.3无应答前转业务OK│ │ 5.2.2.1.6.3无应答前转业务15s_OK.pcapng│ │ 5.2.2.1.6.3_无应答前转业务15s_OK.txt│ │ 5.2.2.1.6.3_无应答前转业务15s_OK.txt.bak│ │ 5.2.2.1.6.3_无应答前转业务20s_OK.pcapng│ │ 5.2.2.1.6.3_无应答前转业务25s_OK.pcapng│ │ 5.2.2.1.6.3_无应答前转业务30s_OK.pcapng│ ││ ├─5.2.2.1.6.4_遇忙前转业务OK│ │ 5.2.2.1.6.4遇忙前转业务OK.pcapng│ │ 5.2.2.1.6.4遇忙前转业务OK.txt│ │ 5.2.2.1.6.4遇忙前转业务OK.txt.bak│ ││ ├─5.2.2.1.6.7_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在CS网络发起-呼叫保持业务_OK│ │ 5.2.2.1.6.7呼叫保持业务(CS打VoLTE)OK.pcapng│ │ 5.2.2.1.6.7呼叫保持业务(CS打VoLTE)OK.txt│ │ 5.2.2.1.6.7呼叫保持业务(CS打VoLTE)OK.txt.bak│ ││ ├─5.2.2.1.6.8_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在CS网络发起-闭锁所有呼入业务_OK│ │ 5.2.2.1.6.8闭锁所有呼入业务(CS打VoLTE)OK.pcapng│ │ 5.2.2.1.6.8闭锁所有呼入业务(CS打VoLTE)OK.txt│ │ 5.2.2.1.6.8闭锁所有呼入业务(CS打VoLTE)OK.txt.bak│ ││ ├─5.2.2.1.6.9按时间段前转业务OK│ │ 5.2.2.1.6.9按时间段前转业务III_OK.pcapng│ │ 5.2.2.1.6.9_按时间段前转业务II_OK.pcapng│ │ 5.2.2.1.6.9_按时间段前转业务I_OK.pcapng│ │ 5.2.2.1.6.9_按时间段前转业务OK.txt│ │ 5.2.2.1.6.9按时间段前转业务OK.txt.bak│ │ 5.2.2.1.6.9按时间段前转业务非前转时间_OK.pcapng│ ││ ├─5.2.2.1.7.1多方通话（仅包括VoLTE用户A0023B0022C0009）OK│ │ 5.2.2.1.7.1多方通话（仅包括VoLTE用户A0023B0022C0009）OK.pcapng│ │ 5.2.2.1.7.1多方通话（仅包括VoLTE用户A0023B0022C0009）OK.txt│ │ 5.2.2.1.7.1多方通话（仅包括VoLTE用户A0023B0022C0009）OK.txt.bak│ ││ ├─5.2.2.2业务配置测试│ │ 0825-gz-huawei-lte-actCFB.pcap│ │ 0825-gz-huawei-lte-actCFNA.pcap│ │ 0825-gz-huawei-lte-actCFU.pcap│ │ 0825-gz-huawei-lte-deactCFB.pcap│ │ 0825-gz-huawei-lte-deactCFNA.pcap│ │ 0825-gz-huawei-lte-deactCFU.pcap│ │ 0825-gz-huawei-lte-query.pcap│ │ 0826-gz-huawei-23g-cfb.pcap│ │ 0826-gz-huawei-23g-cfna.pcap│ │ 0826-gz-huawei-23g-cfnr.pcap│ │ 0826-gz-huawei-23g-cfu.pcap│ │ 0826-gz-huawei-23g-cib-roaming.pcap│ │ 0826-gz-huawei-23g-cib.pcap│ │ 0826-gz-huawei-23g-query.pcap│ │ 0826-gz-huawei-lte-CFNR.pcap│ │ 0826-gz-huawei-lte-cib-roaming.pcap│ │ 0826-gz-huawei-lte-cib.pcap│ ││ ├─5.3.1.1.6.1_SMS MO│ │ │ 5.3.1.1.6_GZS90.pcap│ │ │ 5.3.1.1.6_GZS90_2（OK）MO.pcap│ │ ││ │ └─（未验收MME）5.3.1.1.6.1 SMS MO│ │ SMS_MO.pcap│ ││ ├─5.3.1.1.6.2_SMS MT│ │ │ 5.3.1.1.6_GZS90.pcap│ │ │ 5.3.1.1.6_GZS90_2（OK）MO.pcap│ │ ││ │ └─（未验收MME）5.3.1.1.6.2SMS MT│ │ SMS_MT.pcap│ ││ ├─5.3.2.1.1_终端通过CSFB发起紧急呼叫│ │ 5.3.2.1.1_终端通过CSFB发起紧急呼叫.pcap│ ││ └─5.3.2.1.3_采用IMS普通呼叫方式提供紧急呼叫│ 5.3.2.1.3_采用IMS普通呼叫方式提供紧急呼叫.pcap│├─04_Standard Specification│ 23003-a40-Numbering, addressing and identification.zip │ 23216-a40-Single Radio Voice Call Continuity (SRVCC).zip│ 24229-a60-IP multimedia call control protocol based on Session Initiation Protocol (SIP) and Session Description Protocol (SDP).zip│ 29214-a80-Policy and charging control over Rx reference point.zip│ 29229-a20-Cx and Dx interfaces based on the Diameter protocol.zip│ 29329-880-Sh interface based on the Diameter protocol.zip│ IR.92-v7.01.pdf│ T-REC-Q.850-199805-I!!PDF-E.pdf├─05_IMS Technical Document│ ├─Call Flow│ │ 基本呼叫流程_IMS.ppt│ ││ ├─Overview│ │ │ architecture overview.ppt│ │ │ call flows.ppt│ │ │ charging architecture.ppt│ │ │ icscf_overview.ppt│ │ │ IMS roadmap.pdf│ │ │ IMS.pdf│ │ │ IMS_081128.ppt│ │ │ IMS：移动领域的IP多媒体概念和服务.pdf│ │ │ IMT3_call_flow.ppt│ │ │ IMT3_Technical_Presentation.pdf│ │ │ interface and protocols.ppt│ │ │ introduction to IMS.ppt│ │ │ pcscf_overview.ppt│ │ │ present and instant messaging.ppt│ │ │ SBG-BGF.pdf│ │ │ scscf_overview.ppt│ │ │ security.ppt│ │ │ SIP.ppt│ │ │ standardization and QA.ppt│ │ ││ │ ├─BOOK IMS Overview│ │ │ 1.pdf│ │ │ 2.pdf│ │ ││ │ ├─PIDS IMS Training Material│ │ │ IP_Solution.zip│ │ ││ │ └─TSP Overview│ │ TSP on EIT_Rev PD2.ppt│ │ tsp_architecture_B.pdf│ │ tsp_sysdesc.pdf│ │ TSP_System_Overview.pdf│ ││ ├─SIP Protocol│ │ │ rfc2327(sdp).txt│ │ │ rfc3261(SIP).txt│ │ │ rfc3261中文版.doc│ │ │ rfc3264(Offer and Answer model with SDP).txt │ │ ││ │ └─Standard│ │ RFC.rar│ ││ ├─Troubleshooting│ │ └─TSP Trouble_shooting│ │ Trouble_shoot.pdf│ ││ └─VoLTE│ │ IMS Overload Behavior Description.doc│ │ IMS Redundancy Description.doc│ │ Voice over LTE Method of Procedure.doc│ │ VoL TE technical knowledge sharing-E.ppt│ │ VoLTE updates ,High LeveL-E.ppt│ ││ └─VoLTE e2e WS│ Agenda.xlsx│ Day1_01_Intro.pptx│ Day1_02_VoLTE_BusinessSolution.pptx│ Day1_03_VoLTE_e2e_technical_overview_2013_12.ppt│ Day2_01_IMS_VoLTE_e2e_WS_2013_12.ppt│ Day2_02_EPC_VoLTE_e2e_WS_December_2013.ppt│ Day3_01_VOLTE_RAN_Global_WorkShop_RevG.pdf│ Day3_02_M-MGw_MRS_VoLTE_13B.ppt│ Day3_03_MSS_VoLTE.pptx│ Day4_01_VoLTE_In_EIN_Solution.ppt│ Day4_02_UDM_VoLTEe2eWS_Dec02.ppt│ Day5_02_SBM.ppt│├─11_VoLTE Knowledge Sharing│ └─20140915 voLTE e2e workshop minutes (Aachen-Germany)│ AgendaDetails.xlsx│ Day1_02_VoLTE_e2e_technical_overview_2014_09.ppt│ Day1_0_Agenda.pptx│ Day1_0_Intro.pptx│ Day1_Sep2014_SBM.ppt│ Day1_Volte business case and market trends_2014_09.ppt │ Day2_01_IMS_VoLTE_e2e_WS_2014_09.ppt│ Day2_2_MSC-S-VoLTE.pptx│ Day3_2_MRS-VoLTE.ppt│ Day3_3_VoLTE_KPI.ppt│ Day3_4_VoLTE-IMS Experience from RNAM –TELUS Canada.ppt│ Day4_1_EPC_VoLTE_e2e_WS_September_2014.ppt│ Day4_2_UDM_VoLTEe2eWS_Sept18.ppt│ Day4_3_MVNV_for_VoLTE_2014_09.ppt│ Day5_1_VoLTE_In_EIN_Solution_June_2014.ppt│ Day5_2_VOLTE EDAV SERVICE OFFERINGS_PA_1_Sep_2014.ppt│ Day5_3_VoLTE_deployment_HK.ppt│e2e_September_2014_Herzogenrath_Germany_participantlist.xls x│├─Lte_EPC│ 014_14 Performing Health Check in MME.ppt│ 3_SGSN-MME介绍.pdf│ LTE_EPC Overview (Technical part) –Interconnectivity -Part2.ppt│ LTE核心网问题定位核查标准化手册.docx│ Resilience.pdf│├─VOLTE测试案例│ 上海市-HSS-9月-爱立信HSS下用户subscriberServiceProfile 定义问题导致IMS注册失败案例.docx│ 上海市-HSS-9月-爱立信HSS下用户因CC字段配合在四川IMS 注册失败案例.docx│ 上海移动异厂家VoLTE经验总结-V2 0(HSS部分).docx│ 上海移动异厂家VoLTE经验总结-V2.0（EPC和PCRF部分）.docx│ 副本上海移动VoLTE测试问题汇总_20151012.xlsx│ 案例.rar│└─资料Configuration on Hss for Ut Interface Test.docxVoLTE for EPC.msg在HSS上如何添加VoLTE用户的业务模板.docx。
VoLTE专题培训文档汇编
VoLTE的基本网络架构
10
VoLTE网络涉及的端到端网络改变
IMS域： 升级扩容IMS Core, 新建 VoLTE AS等业务平台
业务平台
彩铃 业务平 台
彩印 业务平 台
定位 业务平 台
IP短信 网关
VoLTE AS /IM-SSF
CAP 智能 CAP
网 SCP
Ut
业务配置 代理网关
支撑系 统
17
典型业务 会话语音 会话视频（直播流媒体）
7 8 9
7 8 9
100 ms
10-3
300 ms
10-6
主要终端产品VoLTE规划情况
• • 关于终端产品规划，厂商规划约22款，上半年预计推出9款左右具备VoLTE的产品，下半年的产品规划待定。 目前重点参与验证的产品主要是重点厂家的技术试验型号（三星S5、HTC M8、华为Mate7），待验证完善
海思
中兴 酷派
联想
3款（7月，8月，11月） 2款（5月，5月）
1款（9月）
高通、MTK 高通
MTK
VIVO OPPO
金立
3款（5月，6月，7月） 3款（7月，9月，11月）
1款（6月）
高通 高通
MTK
海信 TCL
天宇
3款（7月8月9月） 1款（6月）
1款（6月）
高通 MTK（预计为MTK首批）
高通
• • • • •
三、支持增值业务
• • • •
8
VoLTE支持的业务功能（2/2）
高清语音：采用AMR-WB编解码，相比于现网AMR高清语音 高质量视频 通话
NB编解码，频谱范围更宽。话音更自然、舒适、更有现 场感，增加了可懂度和清晰度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特征1： VoLTE由IMS提供呼 叫控制和业务逻辑
特征2： VoLTE由EPC提供高 质量的分组域承载
特征3： 连续覆盖前VoLTE可 通过eSRVCC保障呼
叫连续性
VoLTE的信令和媒 体经EPC路由至 IMS网络，由IMS 提供会话控制和业
务逻辑
在VoLTE中EPC作为 IMS的接入网，通过
全球统一的专用 APN(‘IMS’ APN) 及独立承载为用户提 供区别于普通数据业
频率：300~3400Hz 编解码：AMR-NB 12.2Kbps 2G/3G
仿真测试结果显示：同样承载AMR，LTE的频谱效率可达 到R99 3倍以上
a
5
VoLTE无线设备技术要求概览
部署VoLTE，除了要求无线侧eNB支持相关基本功能外，还可根据实际需求，进一步考虑 引入增强功能，以优化方案性能，提升网络整体质量，改善用户业务体验
LTE VoLTE专题
a
1
目录
1. VoLTE概述及相关功能配置 2.VoLTE基本流程及信令解析
a
2

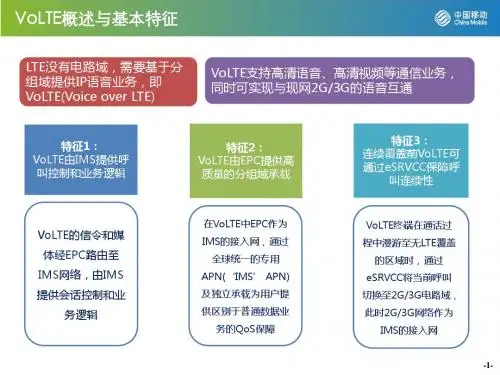

VoLTE概述与基本特征
LTE没有电路域，需要基于分 组域提供IP语音业务，即 VoLTE(Voice over LTE)
VoLTE支持高清语音、高清视频等通信业务， 同时可实现与现网2G/3G的语音互通
实时游戏
10-6
非会话视频（缓冲流媒体）
10-6
IMS 信令
视频（缓冲流媒体）
10-6
基于TCP的业务 (如www\email\chat\ftp\ p2p 文件共
享\逐行扫描视频）
语音、视频（直播流媒体）
10-3
互动游戏
视频（缓冲流媒体）
10-6
基于TCP的业务 (如www\email\chat\ftp\ p2p 文件共
效果
上图为上行数据（手机为压缩方）的SO状态，packet type为 U模式，原始头部大小为60字节，压缩后为3字节。
eNB可通过广播标识该功能支持情况，优先接入紧急呼叫
无线增强功能
• IP包头压缩 • 半持续/延迟调度 • TTI bundling • 语音连续性：eSRVCC • 连接态DRX周期可基于承载QCI等级分别配合
作用和效果
增强VoLTE容量；
增加数据业务容量；增强边缘覆盖
增强边缘覆盖(3:1时隙配比下不可用）；
无线基本功能
• QCI=1/2的承载 • RLC层 UM模式 • 无线承载组合：至少2个AM DRB（分别为默认承载和
IMS信令承载）+ 1个或2个UM DRB（分别承载高清语 音和高清视频） • IMS紧急呼叫
作用和效果
• 保证eNB在资源调度、接入控制时给VoLTE最高优先级 • 无需RLC层重传，减小时延；减小RLC头开销 • eNB可进行承载级别的QoS控制
务的QoS保障
a
VoLTE终端在通话过 程中漫游至无LTE覆盖
的区域时，通过 eSRVCC将当前呼叫 切换至2G/3G电路域， 此时2G/3G网络作为
IMS的接入网
3
VoLTE特性参数
序号
1
2
3
参数
时间周期
参数特性
参数值
➢ 语音包传输时间间隔: ~20ms
速率
➢ 语音静默期: ~160ms ➢ AMR-NB :12.2kbps
享\逐行扫描视频）
7
VoLTE RLC配置
RLC配置
针对每个EPS承载，有两种模式 (rlcMode) ：非确认模式UM和确认模式AБайду номын сангаас，如果选择AM模式，则接收侧的AM RLC 实体需要反馈RLC SDU 的 ACK/NACK，发送侧的AM RLC 实体需要支持RLC PDU的重传(ARQ)。
eNodeB 配置每个DRB的RLC模式参考的标准化QCI中的时延和丢包要求。AM RLC主要用于在错误敏感、实验容忍的非实时应用中。这些应用包括大 部分交互后台类型业务，如WEB浏览和文件下载等。如果对时延要求不太严格，流媒体类型业务也经常使用 AM RLC。参考23.203 3GPP对语音的QoS设 定，语音的时延要求为100ms，可见语音业务对于时延很敏感，对于丢包相对不敏感，所以QCI=1、2通常选择UM模式。对于QCI=5的IMS 信令，时延要 求与QCI=1一样，但是对于准确性要求很高，所以推荐配置为AM模式。
➢ AMR-WB: 23.65kbps
负载净荷 语音包大小: ~32 bytes+ IP 包头(IPV4 40 bytes, IPV6 60bytes) （非压缩）
a
4
4
VoLTE的特点
VoLTE(Voice over Long Term-- Evolution)，3GPP标准定义的，基于IMS网络的 LTE语音解决方案。即，在LTE覆盖区域内提供基于IP的高清晰语音业务。
QCI等级 1 2 3 4 5
6
7 8
9
资源类型 GBR
Non-GBR
优先级 2 4 3 5 1
6
7 8
9
数据包时延预算 100 ms 150 ms 50 ms 300 ms 100 ms
300 ms
100 ms
300 ms
a
数据包丢失率
典型业务
10-2
会话语音
10-3
会话视频（直播流媒体）
10-3
VoLTE
1/10 呼叫时延 0.5-2 s
2G/3G
5-8 s
10X
视频质量
LTE 典型分辨率：480*640 720P/1080P possible
2G/3G 分辨率：176*144
2X 3X
话音质量 频谱效率
LTE
2G/3G
频率：50~7000Hz 编解码：AMR-WB 23.85Kbps
LTE
保证UE在移动出LTE覆盖时，语音可连续，避免掉话 （考虑现网条件，语音切换至GSM承载）
基于不同业务特点设置合理DRX周期，兼顾性能及节电
a
6
VoLTE QCI承载要求
核心网在S1-AP: Initial Context Setup Request消息中携带eRAB信息请求eNB建立无线接入承载， 并对业务携带QoS信息：
RLC配置：
【Qos配置→Qos业务类型】 ， 修改QCI=1与QCI=2的承载， RLC模式为“非确认模式”。
a
8
VoLTE无线增强功能 - IP包头压缩（RoHC）
原理
• 仅在初次传输时发送数据包头的静态信息，后续不再重 复发送（如IP地址等）
• 通过一定信息可推知数据流中其他信息时，可仅发送必 须的信息，其他信息可由上下文推算（如SN号和IP-ID 号都是以1为单位递增，可通过上下文推算）
