索力测试原理
斜拉索索力检测方法 原理 数据处理
斜拉索索力检测方法原理数据处理斜拉索是现代桥梁结构中常见的承重构件，其安全稳定的运行对桥梁的使用寿命和安全性至关重要。
因此，斜拉索的力学性能检测是桥梁维护保养的重要工作之一。
目前，常用的斜拉索的检测方法有振动法、光纤光栅传感器法、静荷载法等。
本文将介绍常用的静荷载法检测斜拉索的原理、数据处理方法和应用。
一、静荷载法原理静荷载法是通过施加外力测量斜拉索的变形，进而计算出斜拉索下挂载的主梁的受力状态。
斜拉索检测通常使用的是龙门式起重机，通过千斤顶或液压缸施加大约10%-15%的荷载变形程度测定斜拉索各处的竖向和水平变形，得到斜拉索变形量后采用反演法或其他数值分析方法，计算出斜拉索的受力状态。
二、数据处理方法（一）反演法反演法首先要建立适当的模型，在进行斜拉索检测时，常用的模型有螺旋夹杂法、结构参数法、常数对数变化法等。
其中，螺旋夹杂法是最常用的方法，其原理是将斜拉索当做弹性体，通过静负荷实验测定斜拉索下端各处的竖向和水平位移值，得到斜拉索下端的位移函数，根据弹性理论和能量原理，推导出斜拉索的受力状态。
具体流程如下：1. 采集斜拉索下端各处的位移值，并绘制荷载- 位移曲线；2. 将实验数据输入计算机，得到斜拉索的弹性模量、截面积等参数；3. 建立斜拉索的数值模型，包括斜拉索的材料、断面形状、支座约束情况等；4. 将实验数据和数值模型进行对应计算，对模型进行优化，调整所用的弹性系数、部件尺寸等；5. 依据斜拉索的边界条件和受力平衡原理，得到斜拉索所受的拉力和受力分布规律。
反演法能够根据斜拉索的实际变形数据来计算其受力状态，但需要建立复杂的数值模型，数据处理较为繁琐。
（二）数值分析法数值分析法常用的工具是有限元分析软件，它可以基于静荷载实验数据，构建出有限元模型，通过有限元计算，得到斜拉索的受力状态。
与反演法相比，数值分析法上手快，操作简便，计算结果也具有较高的精度。
具体流程如下：1. 根据斜拉索的实际结构特点，建立有限元模型，划分为若干个小单元；2. 输入静荷载实验数据，并确定模型的约束和荷载；3. 运用有限元软件，采用线性静力学分析，进行模拟运算；4. 根据计算结果，得到斜拉索所受的拉力和受力分布规律。
索力测量

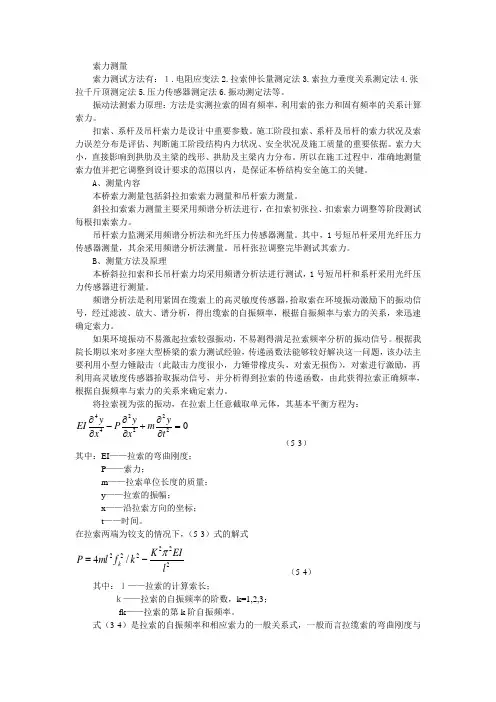

索力测量索力测试方法有：１.电阻应变法2.拉索伸长量测定法3.索拉力垂度关系测定法4.张拉千斤顶测定法5.压力传感器测定法6.振动测定法等。
振动法测索力原理：方法是实测拉索的固有频率，利用索的张力和固有频率的关系计算索力。
扣索、系杆及吊杆索力是设计中重要参数。
施工阶段扣索、系杆及吊杆的索力状况及索力误差分布是评估、判断施工阶段结构内力状况、安全状况及施工质量的重要依据。
索力大小，直接影响到拱肋及主梁的线形、拱肋及主梁内力分布。
所以在施工过程中，准确地测量索力值并把它调整到设计要求的范围以内，是保证本桥结构安全施工的关键。
A 、测量内容本桥索力测量包括斜拉扣索索力测量和吊杆索力测量。
斜拉扣索索力测量主要采用频谱分析法进行，在扣索初张拉、扣索索力调整等阶段测试每根扣索索力。
吊杆索力监测采用频谱分析法和光纤压力传感器测量。
其中，1号短吊杆采用光纤压力传感器测量，其余采用频谱分析法测量。
吊杆张拉调整完毕测试其索力。
B 、测量方法及原理本桥斜拉扣索和长吊杆索力均采用频谱分析法进行测试，1号短吊杆和系杆采用光纤压力传感器进行测量。
频谱分析法是利用紧固在缆索上的高灵敏度传感器，拾取索在环境振动激励下的振动信号，经过滤波、放大、谱分析，得出缆索的自振频率，根据自振频率与索力的关系，来迅速确定索力。
如果环境振动不易激起拉索较强振动，不易测得满足拉索频率分析的振动信号。
根据我院长期以来对多座大型桥梁的索力测试经验，传递函数法能够较好解决这一问题，该办法主要利用小型力锤敲击（此敲击力度很小，力锤带橡皮头，对索无损伤），对索进行激励，再利用高灵敏度传感器拾取振动信号，并分析得到拉索的传递函数，由此获得拉索正确频率，根据自振频率与索力的关系来确定索力。
将拉索视为弦的振动，在拉索上任意截取单元体，其基本平衡方程为：0222244=∂∂+∂∂-∂∂ty m x y P x y EI （5-3）其中：EI ——拉索的弯曲刚度； P ——索力；m ——拉索单位长度的质量；y ——拉索的振幅；x ——沿拉索方向的坐标； t ——时间。
斜拉桥索力检测磁通量法
斜拉桥索力检测磁通量法斜拉桥是一种通过索力将桥面悬吊在桥塔上的特殊桥梁结构，能够有效地减小桥梁自重，并且能够承受较大跨度的桥梁。
而为了确保斜拉桥的结构安全和稳定，需要对斜拉索力进行定期检测。
目前，斜拉桥索力检测常用的方法之一就是磁通量法。
磁通量法是一种应用电磁原理进行斜拉索力测量的技术。
它是基于法拉第电磁感应定律，通过测量磁感应强度的变化来求解斜拉索力。
具体的测量原理和步骤如下：1.原理：斜拉索力会导致桥墩中的变形，进而改变桥墩中磁线的通量密度。
根据法拉第电磁感应定律，当磁通量发生变化时，感应线圈中会产生电动势。
因此，通过测量感应线圈中的电动势变化，可以间接反映斜拉索力的变化。
2.测量步骤：-将感应线圈安装在桥墩上，并与测量仪器相连；-当索力产生变化时，桥墩中的变形会导致磁场的变化，产生感应电动势；-使用测量仪器测量感应电动势的变化，并记录数据；-根据测量数据计算出斜拉索力的变化。
磁通量法在斜拉桥索力检测中具有以下的优势和特点：1.无损检测：磁通量法不需要对桥梁结构进行改变或者破坏性的施工，可以实现无损检测。
这对于保护斜拉桥的结构完整性和安全性非常重要。
2.准确度高：通过精确测量感应线圈中的电动势变化，可以获得较为准确的斜拉索力变化。
这对于斜拉桥的运行和维护具有重要意义。
3.实时性好：磁通量法能够实时监测斜拉索力的变化，及时发现异常情况，提高了桥梁的安全性能。
4.适用性强：磁通量法适用于不同类型和不同材质的斜拉桥，具有较好的适用性。
然而，磁通量法也存在一些局限性和挑战：1.测量精度受限：由于磁通量法是间接测量方法，测量精度受到很多因素的影响，如磁场的均匀性、感应线圈的位置等。
因此，在实际应用中需要根据实际情况进行调整和修正。
2.设备要求高：磁通量法需要使用专业的测量设备，并且对设备的性能要求较高，包括感应线圈的选取、设备的灵敏度等。
3.用户技术要求高：磁通量法需要有一定的电磁原理和测量知识的用户来操作和解读测量结果。

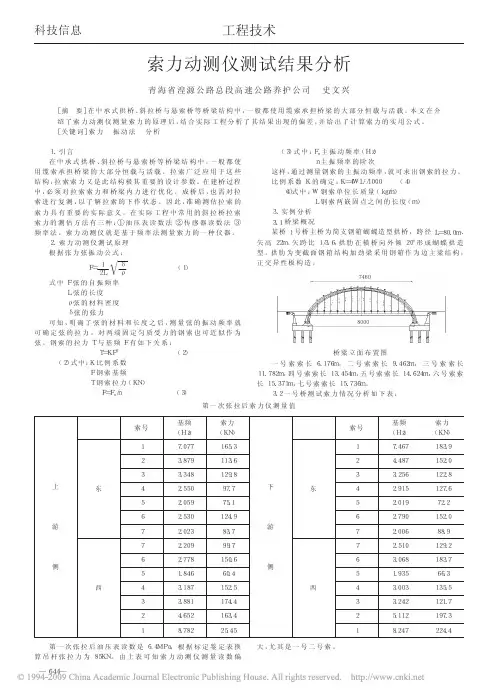

索力动测仪测试结果分析
２．０１９
７２．２
６
２．５３０
１２４．９
６
２．７９０
１５２．０
游
游
７
２．０２３
８３．７
７
２．００６
８８．９
７
２．２０９
９９．７
７
２．５１０
１２９．２
６
２．７７８
１５０．６
６
３．０６８
１８３．７
侧
侧
５
１．８４６
６０．４
５
１．９３５
６６．３
西
４
３．１８７
１５２．５
西
４
３．００３
１３５．５
３
３．８８１
１７４．４
对于索力动测仪， 我们可以用来测频率， 利用测得的频率
可以用一下实用公式计算拉索索力。
（１ ）Ｓ０＝４ｍ（ｆ１ｌ ）２［１－
２ ． ２０
ｃ ｆ１
－ ０．５５０（ ｃ ｆ１
）２］， ! ≥ １７
（２
）Ｓ０＝４ｍ（ｆ１ｌ
）２［０
．
８６５－
１１
．
６
（
ｃ ｆ１
）２］， ６ ≤ " ≤ １７
（３
）Ｓ０＝４ｍ（ｆ１ｌ
７４６０
８０００
桥梁立面布置图 一 号 索 索 长 ６．１７６ｍ， 二 号 索 索 长 ９．４６２ｍ， 三 号 索 索 长 １１．７８２ｍ， 四 号 索 索 长 １３．４５４ｍ， 五 号 索 索 长 １４．６２４ｍ， 六 号 索 索 长 １５．３７１ｍ， 七 号 索 索 长 １５．７３６ｍ。 ３．２ 一号桥测试索力情况分析如下表：
得出的结果与用拉索振动原理公式求得的结果非常一致， 其

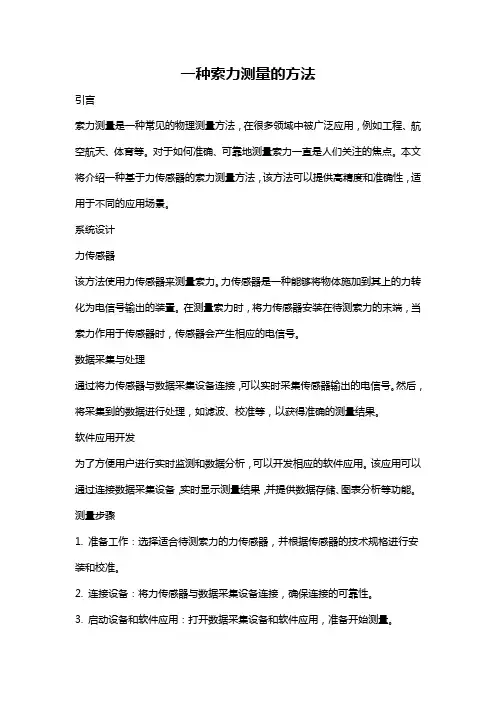

一种索力测量的方法
一种索力测量的方法引言索力测量是一种常见的物理测量方法，在很多领域中被广泛应用，例如工程、航空航天、体育等。
对于如何准确、可靠地测量索力一直是人们关注的焦点。
本文将介绍一种基于力传感器的索力测量方法，该方法可以提供高精度和准确性，适用于不同的应用场景。
系统设计力传感器该方法使用力传感器来测量索力。
力传感器是一种能够将物体施加到其上的力转化为电信号输出的装置。
在测量索力时，将力传感器安装在待测索力的末端，当索力作用于传感器时，传感器会产生相应的电信号。
数据采集与处理通过将力传感器与数据采集设备连接，可以实时采集传感器输出的电信号。
然后，将采集到的数据进行处理，如滤波、校准等，以获得准确的测量结果。
软件应用开发为了方便用户进行实时监测和数据分析，可以开发相应的软件应用。
该应用可以通过连接数据采集设备，实时显示测量结果，并提供数据存储、图表分析等功能。
测量步骤1. 准备工作：选择适合待测索力的力传感器，并根据传感器的技术规格进行安装和校准。
2. 连接设备：将力传感器与数据采集设备连接，确保连接的可靠性。
3. 启动设备和软件应用：打开数据采集设备和软件应用，准备开始测量。
4. 测量过程：将待测索力施加到力传感器上，传感器将输出相应的电信号，并在软件应用中实时显示测量结果。
5. 数据处理和记录：根据需要对采集到的数据进行处理，如滤波、校准，然后将测量结果进行记录，方便后续的数据分析和应用。
实验验证为了验证该索力测量方法的准确性和可靠性，进行了一系列实验。
以绳索固定在实验平台上的静态拉力为例，通过对比测量结果和标准值，评估了该方法的测量误差。
实验结果表明，该方法具有高精度和准确性。
在不同的测量范围内，测量误差均在可接受的范围内。
同时，实验过程中，该方法对环境干扰的抗干扰性能也得到了验证。
应用场景该索力测量方法可以广泛应用于不同的领域和场景，例如：1. 工程领域：在大型桥梁、建筑物等工程结构的设计和施工中，测量索力可以帮助监测结构的稳定性和安全性。
索力测试方法
索力测试方法索力测试方法是一种非常实用的测试方法，可用于测量物体在外部压力下的强度。
这种测试方法广泛应用于各个领域，比如航空、能源、建筑和军事等。
其中较为常见的应用场景是测量电缆、绳索、钢丝等柔性材料的强度。
在本文中，我们将详细介绍索力测试的原理、步骤和注意事项。
一、索力测试原理索力测试是一种通过施加外部拉力并监测物体弹性变形来测量物品强度的方法。
在测试中，力传感器用于测量拉力；而位移传感器用于测量物体在外部拉力下的形变。
通常，我们会把位移传感器引导到被测物体的一端，这样，便可以连续地测量物体在不同拉力下的形变。
根据胡克定律，物体的弹性形变与物体所受拉力成正比。
因此，我们可以利用胡克定律将被测物体的形变与力值进行对应。
一旦我们得到了这些数据，我们就可以绘制出强度与拉力之间的图形。
在图形上，最大力将与断裂点对应。
通过这种测试方法，我们可以计算出物品的最大拉力和断裂点，进而得出物品的强度。
二、索力测试步骤1. 准备测试设备：首先，我们需要配备一些测试设备。
这些包括：用于施加拉力的机械或电动设备、用于测量拉力的力传感器和用于测量形变的位移传感器。
2. 连接设备：将测试设备正确连接。
确保传感器和测量设备之间的连接安全、可靠，并能够录取精确的数据。
3. 安装被测物体：将需要测试的物体连接到测试设备上。
如果应用场景需要，可以采用多重连接方式以增加测试的准确性。
4. 施加拉力：开始施加拉力并同时监测被测试物体的形变。
在此过程中，需要始终保证拉力施加的速度是稳定、可重复的。
在拉力达到最大值之后，需要记录下最大拉力和物体的断裂点。
5. 计算结论：通过测试数据计算出被测物体的强度和破坏拉力值。
为确保测试结果的准确性，需要重复数次测试并取平均值。
三、注意事项1. 测试设备的选取：应根据被测物体的性质选择相应的测试设备。
对于较小物体，可以采用手动测试；而对于大型物体，则需要选择电动或液压设备。
2. 测试环境的制定：为防止测试结果的偏差，需要在测试环境中树立测试区域。
索力测试
索力测试索力恒载张力的测定采用专用夹具将加速度计固定在吊杆上，由磁带记录仪和数据采集装3同时测记人工激振和环境随机振动引起的吊杆横向振动响应，经频谱分析得到吊杆的多阶段横向振动频率，然后用有限元法进行多频拟合分析，确定吊杆恒载张力。
杆张力的计算依据为弦振动理论。
吊杆两端为铰结情况下，则有：T=4ωl2f2n/(n2g)-n2EIπ2/l2式中：ω—单位索长的质量g—重力加速度T—索的张力EI—索的抗弯刚度5．系杆逐根一次性张拉设计上，通过整体计算得出各张拉阶段的张拉力Nj。
施工中，采用由边墩拱脚单端张拉系杆，忽略系杆支架的影响，认为系杆的控制张拉力为：N k=N j+Aσsj式中：A——系杆载面积σsj——系杆在通过拱脚内空间曲线管道时与管道壁摩擦造成的预应力损失。
依据《公桥规》第5.2.6条，σsj按下式计算：σsj =σk+[1-e-(μθ+κχ)]式中：σk——张拉钢筋时锚下的控制应力μ——预应力钢筋与管道的摩擦系数κ——管道每m局部偏差对摩擦的影响系数χ——从张拉端至计算截面的管道长度，以m计θ——从张拉端至计算截面曲线管道部分切线的夹角之和（空间曲线应计在竖直和水平两个面的管道部分切线夹角之和的代数和），以弧度计。
系杆的伸长量依据《公路桥涵施工技术规范》中的公式计算：△L=P p L/(A p E p)P p——预应力钢筋的平均张拉力(N)L——预应力钢筋的长度(mm)A p——预应力钢筋的面积(mm2)E p——预应力钢筋的弹性模量(Mpa)6.横梁顶升一次性就位在同类桥梁施工中，一般是通过控制每根横梁吊装进的阶段标高，来实现桥面系标高精度的控制，由于实际施工过程中受各种客观因素影响较大，如工期、气温、光照、同步的施工荷载、测量因素（受荷载、周期、条件、精度）等，难以达到设计中每根横梁吊装工况的理想状态，因而使横梁的吊装标高控制施工复杂、精度低，不得不在全部横梁就位后整体重调标高以满足设计要求，而在本桥横梁吊装过程中，采取了下锚头螺纹距离控制法，全桥横梁的一次性吊装就位新技术在本桥的施工中取得了圆满成功。
索力测量
索力测量实验背景拉索是斜拉桥和悬索桥的重要承重构件，设计和施工时通过调整拉索的索力：使塔、梁处于最佳受力状态。
实验背景在运营过程中，亦应不断监测索力变化，及时调整索力，使之处于设计要求的状态。
因此，无论施工过程还是运营过程中均需准确地测知索力。
实验目的•1、学习索力测试的原理；2、学习索力测试方法。
实验仪器安装示意图实验原理•频率法目前是斜拉桥测索力的普遍应用方法，索的边界条件为两端固定，索的质量均匀分布，在本程序模块中，索力计算公式为：其中,T:索的拉力（N）；M:索单位长度的质量(kg/m)；L:缆索的长度（m）:第n阶自振频率实验原理•在该试验中采用钢丝模拟索力的测试过程，钢丝的质量可以忽略不计，在钢丝上加一块质量块，形成集中的单自由度系统，激励质量块，产生自由衰减振动，测得其频率，就可通过以下公式来计算：实验原理•当采用三个集中质量块均匀分布，并且三个质量块质量相等为m 时，激励质量块，产生自由衰减振动，测得其三阶频率，就可通过以下公式来计算：•m:小质量块质量（kg）L:钢丝两端支承间距（m）•n:为频率阶数。
实验方法1、仪器安装按示意图安装配重块和钢丝质量块组成的三自由度悬索系统，电涡流位移传感器安装在质量块上面，距离约为4mm，电涡流传感器的输出接入数采仪的应变通道。
2、打开仪器电源进入控制分析软件，新建一个项目（文件名自定），设置采样频率、量程范围、工程单位和灵敏度等参数，在数据显示窗口内点击鼠标右键，选择信号，选择时间波形，另一窗口显示实时谱。
开始采集数据，数据同步采集显示在图形窗口内。
实验方法•3、用手在垂直方向使质量块离开平衡位置，放开手后，系统做自由衰减振动，在谱窗口读取共振频率，计算索力值。
•5、改变配重块质量，重复以上步骤。
实验结果和分析•实验结果和分析。
