钢网张力标准
钢网测试作业指导书
生效日期版 本2024.07.02
A
名称
备注
钢网张力测试计玻璃片治具
左手
右手
序号
版本
修订原因
修订人
编制：贺红胜
核准：批准：
高温手套
2.测量钢网的四角及中心数据(如左图所示）。
棉手套
指套
5.钢网印刷时刮刀压力固定值为：8KG(不得私自更改)。
六、修订记录
4.钢网使用次数规定：印刷五万片板之后需重新评估钢网能否使用。
3.钢网张力过小易引起少锡，偏移等印刷不良，张力太大会拉尖会缩短使用寿命等，所以检测钢网张力显得尤为重要。
接地手环
5.不合格的钢网严禁上线。
6.将钢网张力测试最小值数据填写于首件记录上。
五、工艺要求
防静电手套
1.370MMX470MM钢网测试标准：厚度：0.1MM 张力下限=25N/CM,上限=50N/CM。
1.钢网上线前需仔细检查钢网有无变形，破裂等问题。
裸手
2.钢网上线前测试钢网张力。
3.钢网下线后测试钢网张力。
4.钢网张力测试不合格需通知品质跟领班确认。
三、治具
口罩
四、作业内容
佩戴物定义
防护眼镜
文件编号页 次SOP-工D-0021
第1页, 共1页
一、图示：
二、工具
适用产品的名称及编号贴灯类数码管及彩屏产品(通用)工序名称
钢网测试作业指导书
作 业 指 导 书
将钢网(PCB 接触面)朝上平放测量钢网的四角及中心区域
张力测试
表单编号：QER-工T-003 REV.A。

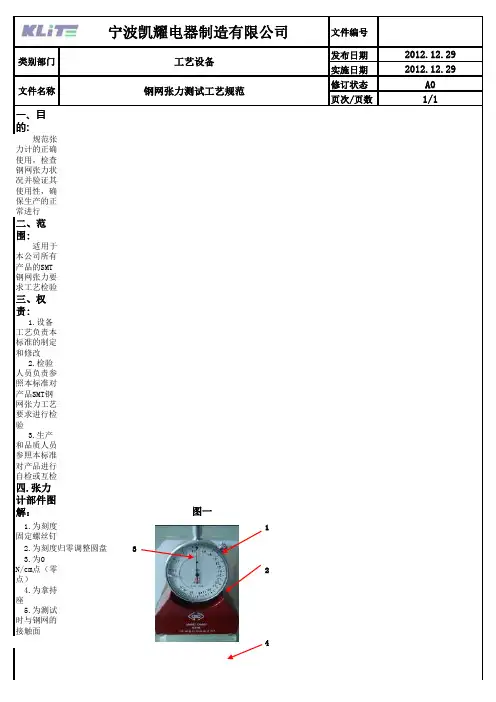

钢网张力
类别部门
工艺设备
文件名称
一、目 的:
规范张 力计的正确 使用，检查 钢网张力状 况并验证其 使用性，确 保生产的正 常进行
二、范 围:
适用于 本公司所有 产品的SMT 钢网张力要 求工艺检验
三、权 责:
1.设备 工艺负责本 标准的制定 和修改
2.检验 人员负责参 照本标准对 产品SMT钢 网张力工艺 要求进行检 验
编制：
陈安文
审核：
批准：
A0 1/1
5
五.测量 方法与步 骤:
1. 归零 调整: 将 张力计从盒 中取出，置 于玻璃片治 具上，
逆时 针旋转刻度 固定螺丝钉 使归零圆盘 可转动，旋 转归
零圆 盘至零点确 认。
2. 测 量： 将钢 网翻转水平 放置（PCB 与钢网接触 面朝上将）张， 力计分（别参置考 图二）记录
（35N/cm2 以上），若 测量数值不 符合标准则 反馈相关人 处理.
3.生产 和品质人员 参照本标准 对产品进行 自检或互检
四.张力 计部件图 解：
1.为刻度 固定螺丝钉
2.为刻度归零调整圆盘 3.为0 N/cm点（零 点） 4.为拿持 座 5.为测试 时与钢网的 接触面
钢网张力测试工艺规范
图一
1 3
2 4
文件编号
发布日期 实施日期 修订状态 页次/页数
2012.12.29 2012.12.29
六、注意 事项：
1.拿取 张力计时必 须握紧拿持 座，严禁持 取其他部 分，要轻拿 轻放.
2.保持 张力计底部 干净，无附 着物.
图二
测试1
测试2
测试5
测试3
测试4
3.钢网 每次使用完 回库时须作 张力测试.
钢网张力计
张力计出厂前已经校正零位，用户不用自行调整，拉网的张力用N/cm,用N/cm，即表示网纱在每厘米宽度有多大的张力（通常用N-牛顿或是Kg-公斤来表示，所以牛顿显示张力计才是有实际意义的张力计；读数显示方法：本张力计读数一，特点：AIGU钢网张力计适用于各种类型丝网版张力的测试，指针式指示张力（单位：牛顿）无需任何电源。
AIGU张力计可随意检测位紧网布任意位置上的张力，该张力计一般测试网版的径向和纬向张力，使望板达到径纬线方向一致。
不论是新绷制的网版还是重复利用的网版，AIGU张力计均可提供可靠的张力测试数据。
AIGU张力计是精密测量仪器，要想长久获得良好的测量效果，需要在无尘、干燥的环境中保管。
测量条上的灰尘和污物会造成测量的不准确。
二，技术参数：测量原理：用精密机械的方法测量网版上张力器。
显示误差：满刻度精确度误差为5%单位：牛顿/厘米（N/cm）测量范围：7~50N/cm.偏差：〈±5%分度点：15N/cm量程档位：7/15/30/40/50N/cm环境温度：22℃±2净重：500g毛重：约1KG净尺寸：108*76*44mm装盒尺寸：229*200*76mm备件：标准校正玻璃注意：防震，使用完毕后要侧放钢网张力计使用说明如下:1.首先将机器放于平整标本玻璃上,用手施力(向下方向),使其指针规零，这样规零方能去测被测产品其值是正确的，否则被测数值是错误的。
2.张力的意思：表示万能感纱在每厘米宽度有多大的拉力。
（通常用N牛顿或kg公斤表示，1公斤=9.8牛顿）所以牛顿显示张力计才是有实际意义的张力计。
测量范围：7-50N/CM，公差＜5℅使用方法：1.将张力计放置到归零玻璃片(校正块)上，检查张力计指针是否归零，非归零时调节旋钮直至指针归零.2.在钢网框两侧垫上垫子使钢网悬空，将归零后的张力计分别放置于钢网四个角及中间各一点，检查钢网张力测试结果，并将这五个点的测试结果记录在〈SMT 钢网使用登记表〉上存档备查.3.测试频率：新批量投产时，钢网每次取出领用前必须进行张力测试，其张力标准在40牛顿以上，客户有特殊要求时依客户要求执行.注意事项:4.1张力测试时，钢网必须悬空.4.2张力计在使用前必须先归零.。
钢网张力测试作业指导书
1.目的：
规范钢网张力测试作业规范，确保SMT印刷质量，满足SMT生产要求；
2.范围：
公司所有钢网的张力测试
3.测试前检查：
测试前应将张力计平稳的放在归零校准玻璃的正
面，检查张力计的指针是否指向“RST”位置。
如
指针未正确指向“RST”位置，则用手逆时针扭动
刻度锁，直到刻度旋转盘可旋转，旋动刻度转盘直
到RST位对正指针，再顺时针扭动刻度锁紧刻度旋
转盘即可。
4.测试操作步骤：
①将张力计放在平放的待测钢网“1”位置，此时
张力计表盘上显示的数值即为此钢网的张力；
②将钢网非印刷面向上放水平，将张力计平稳放在
距外框边15-20cm处网面测张力，将所测张力值记
在《钢网张力测试记录表》上，依次测试“2”，“3”，
“4”，“5”四个位置的张力值；
③若测试过程中发现钢网张力已损耗到不可使用
（即钢网的张力值小于35N.m），则将钢网废弃，以
免在印刷的过程中影响产品的SMT加工品质。
5.使用注意事项：
①测试时要求保持钢网平整度；
②测试时需轻拿轻放，不可碰撞，不可随意旋转表
盘；
③张力计不用是需放回盒子里，取放张力计时只允许握紧底座，严禁持取其他部位；
④每次使用钢网前需使用张力计测试钢网张力，测试合格后方可进行生产。
6.相关表单：
《钢网张力测试记录表》LD-QR-ZZ-47。
锡膏钢网钢板的要求性能
锡膏钢网钢板的要求性能
性能要求：
（1）框架不可变形。
（2）张力平均且高张力，最好30N/㎜²以上。
（3）金属要平坦。
（4）金属板厚度误差在±10%以下。
（5）开口要跟PCB对准(精度高)。
（6）钢版开口断面要垂直，其中间凸出部分不可大于金属板厚15%。
（7）钢版开口尺寸精度要在公差内±0.01㎜不可超过0.02㎜。
（8）其它：金属部分大小、金属表面粗糙度、金属结晶状(颗粒大小)。
半蚀刻之缺点：
（1）刮刀易损。
（2）转移性不完全。
（3）半蚀刻表面粗糙，锡膏不易滚动。
微细脚距IC对钢版开口、厚度设定之参考值：
参考资料：深圳市光信激光发展有限公司。
钢网张力测试操作规程
1.目的规范张力计的正2.适用范围3.使用设备/工具/4.2.操作步骤NO.123456依次测试②,③,④,⑤四个位置的张力。
若测试中发现钢网张力已损耗到不可使用，则将钢网废弃。
以免在印刷的过程中影响产品的SMT加工品质。
版本/版次A/1页码第3页 共3页钢网张力测试操作规程将张力计放在平放的待测钢网①中心点位置(图2)，此时张力计表盘上显示的数值即为此钢网的张力。
测试前一定要将张力计校正合格。
将钢网非印刷面向上放水平。
将张力计平稳放在距外框边15-20cm处网面测张力。
所测钢网张力小于35N/cm或大于50N/cm且发现钢网有明显的凹凸不平或伤痕时，判定此钢网报废(图4)。
所测钢网张力35≤F≤50N/cm时,此 钢网可正常使用。
(图3)指针所指向的读数是现时钢网上的实际张力（牛顿读数）。
取五点测量。
作业内容备注测试前应将张力计平稳的放在归零调试玻璃的正面,检查张力计的指针是否指向为0 N/cm点（零点）位置。
(图1)归零方法：用手逆时针扭动刻度锁，直到刻度旋转盘可旋转，旋转刻度转盘直到0 N/cm点位对正指针，再顺时针扭动刻度锁能锁紧刻度旋转盘即可若张力计未指向0 N/cm点位置，则旋转表盘使指针指向 0 N/cm点位置。
（不要太大力）对零位时长针不一定和水平线成90度，偏左偏右正常。
玻璃标签不要撕毁，以便分出正反面。
4.程序内容4.1.张力计部件图解（如右图）1为刻度固定螺丝钉 2为刻度归零调整圆盘3为0 N/cm点（零点） 4为拿持座5为玻璃片治具 6为测试时与钢网的接触面图示版本/版次页码所有钢网张力的测试。
张力计，玻璃片治具，钢网钢网张力测试操作规程图1：张力计放在玻璃上调零。
图2：测试钢网张力（5点测试）。
图1图2图3图415423图3：张力计放在钢网上测试。
图4：钢网显示张力数值小于35。
4.3.测试频度在每次钢网使用 4.4.测量单位测量钢网张力必 4.5.注意事项（1）测试时要求保（2）非专业人员不（3）测试时需轻拿（4）拿取张力计时（5）测试完张力计（6）测试完需填写5.相关文件《钢网管理规范》6.相关记录钢网张力测试记。
钢网张力计作业指导书
1.取钢网2.测试前3.调零4.张力测试5.同步测试6.记录钢网张力7.收回张力计15263748版本版本031425审核核准深圳市经纬星辉科技有限公司作业指导书 Production Working Instruction作业名称钢网张力计作业指导书型号牛顿显示网版张力计工时(秒)作业标准↓↓↓↓↓↓序号页次：1/1签名黄家健日期2016/07/272016/07/27首次發行静电环日期更改內容日期更改內容制作张力计静电手套序号工具名称工具名称次使用时必须要定时检查钢网表面是否变形,破损不良则做报废处理停止使用。
【1KG=9.8N】）7.测试结束后，把张力计及归零调试玻璃放回盒子里，扣好扣子，放到指定位置，避免导致跌落或者丢失35N/CM～50N/CM之间且中间点张力在30N/CM～50N/CM之间则为合格钢网，可以生产。
钢网四个角及钢网中心点.如图所示.四角选点位置与钢网边框的距离为6.测出张力后，记录好钢网张力记录表，保证产品品质。
10CM.A=B=10CM.其它三点的标准一样. （若张力不在此范围中则为不良钢网，应通知工程、品保人员进行评估,若不影响品质则限次使用，在限 中心点位置为钢网中间点.（第一圈数值忽略），读数值为：36+初始读数（初始读数为指针旋转到第二圈后36之后的读数即为初）始读数）。
操作人员必须准备好一块水平板平放于工作台面上，以减小测量误差。
（测试前一定要将张 力计校正合格)5.当测完第一个角的张力后，继续依次按以上步骤测量其他测试点的读数；四角的张力同时都在钢网张力测点:（张力计出厂前供应商已经校正零位，不可自行调整）4.将待用钢网反向平放于平板上，将张力计正立轻放于钢网左角上（朝水平方向放置），此时可以看到 指针已旋转两圈，当指针停止在一刻度时才开始读数:（具体读数必须从开始旋转到第二圈开始读数点）位置。
（对零位时长针不一定和水平线成90度，偏左偏右正常。
玻璃标签不要撕毁，以便分出正 4、在每次钢网使用完毕之后必须对其进行一次测量，以检查生产过后是否反面）符合要求。
SMT钢网使用寿命管控规范
1、目的规范钢网的使用和管理，提高工作效率。
2、适用范围适用于SMT车间所有钢网的使用及管理3、定义无4、钢网使用管理4.1钢网张力管控4.1.1钢网需标识清楚对应机型、编号、制作日期。
4.1.2新钢网使用前由技术员进行确认钢网效果，对钢网进行张力测试；4.1.3测试要求：测试时选择5个点进行确认，四个点选择网柜的四角，以钢网中心到钢网脚距的中心为测试点，中央以钢网正中位置为准，钢网张力要求：30N以上，钢网2个点低于30N或中心点低于30N作报废处理。
详见《钢网张力测试操作规范》。
4.1.4新开钢网要求：钢网3个点40N以上，第5点不可低于40N，如问题退供应商4.1.5确认OK后贴上钢网标签，存放于钢网架上，钢网按编号朝外的方向统一放置。
4.1.6钢网的清洁：每天上班后前10分钟，印刷员负责对钢网的清洁；清洁时用酒精、白布对钢网孔进行清洁擦试干净后用风枪清除钢网的异物；确保无残留异物在钢网上；在拉线转拉时，由印刷员清洁OK后放回钢网架上。
4.1.7钢网性能的确认：技术员在取出钢网时，确认钢网是否良好，钢片无变形，特别是IC 引脚孔位，生产时钢网再次进行确认。
4.1.8钢网张力的测试频率：钢网张力检查标准：钢网张力30≦F≦50(N/cm)，四角及中心点，每两测试点的张力相差值F≦15(N/cm)；钢网在每次上线使用前检测一次张力是否在规定范围内。
记录于：《钢网张力记录表》4.1.9钢网张力不良处理：若四角及中心点所检测的张力皆为超出钢网张力30≦钢网≦50(N/cm)且两测试点的张力相差值钢网≦15(N/cm)的标准，需及时送往供应商处重新进行绷网，在绷网后若张力检测符合标准，则投入使用，若张力检测仍为NG，则由部门负责人确认是否作废弃处理。
4.2 钢网使用次数管控4.2.1 钢片厚度：一般情况钢片越厚使用次数越长，可以参照下表：4.2.2 开口方式：开口密度越大，其寿命越小；开口越精细，其稳定系数越差，其实际寿命越小；开口保留筋越细长，其越容易损坏，寿命越小。
