摘要随着科技发展和人民生活水平的提高，大家对公路的重视度越来越高。
每年发生的交通事故都很多，所以减少交通事故发生是我们现在重点讨论的问题。
在公路上路灯起了照明作用，大大减少了因为视野视线问题发生的问题，可是一些很少车辆经过的路段就会浪费了一些资源，所以模拟路灯控制系统就是为了研究节能与安全的话题，它既可以在无车辆经过时节省资源，另一方面又可以在来车辆时候提供照明作用。
是一个非常实用的课题。
本文首先介绍了一种新型的控制系统，基于ZigBee技术的路灯智能控制系统，分析了它的技术特点及其应用，并分析了本设计设计的ZigBee技术路灯控制系统可以实现的功能。
其次根据设计要求，先画出了设计系统的总体框图，它的总体框图包括：PC监控系统、网路协调器、ZigBee终端节点、微波检测电路、光强检测电路、路灯直接控制电路。
其次根据总体框图分别设计了各个部分的硬件。
然后对设计的系统进行了软件部分的设计，设计的程序包括：系统流程图路灯检测流程图、模拟路灯控制系统液晶显示程序、实时监测流程图、人工控制模式、时钟电路流程图、按键流程图、按键扫描流程图。
最后根据设计的系统，运用PROTUES软件对系统进行了仿真调试，仿真的结果显示系统的设计满足设计要求。
关键词：Zigbee技术；LED路灯；设计ABSTRACTWith the development of science and technology and the improvement of people's living standard, people pay more and more attention to the road. There are a lot of traffic accidents every year, so it is our focus to reduce the traffic accident. In highway road lamp lighting, greatly reducing the problem because of the horizon line of sight problem, but some very few vehicles through the road will waste resources, so the simulation street lamp control system is in order to study energy saving and safety topics, it can in the vehicle after the season, resources, on the other hand can provide lighting effect in the vehicle when. Is a very practical subject.This paper introduces the application of a simulated street lamp control system, using the technology of the single chip microcomputer, which is used to realize the intelligent control of the analog street lamp. The control system has set the timing function of street lamp, also can be independently controlled street lamp turn-on and turn off; can also have a dimming function, on the road of light adjusted can also be in accordance with the requirements as set out in the street driving power output in the range of 20% - 100% adjusting. During the day mode, but also according to changes in the environment of light and shade to control the opening and closing of street lights, in the case of the night mode, according to the traffic road conditions automatically switch lights. When the lamp fails, it can detect and alarm by sound and light system. The scheme takes the chip ATS8952 as the core, and the peripheral circuit is simple, and the whole technical content of the analog street lamp control system is realized. STC microcontroller in recent years more and more widely used, because of its strong anti-interference ability, good stability, cost-effective, and therefore is the first choice for low cost street lamp control solutions. The control system in addition to the use of low-cost chip, but also the use of low-cost infrared sensor, greatly reducing the cost of the system. The circuit of the whole system is simple, the structure is compact, the power source is driven only by the transformer and the three terminal voltage regulator, the addition of a little filter capacitor can achieve a stable power output. After many tests, it is proved that the system can work stably for a long time, and can meet the design requirements completely.Keywords: Simulate controlling; LED lighting; Single-chip microcomputer目录1 绪论 (1)1.1 课题的背景与意义 (1)1.2 国内外的发展现状 (1)1.3本文研究主要的内容 (2)2 基于ZigBee的路灯控制系统的设计 (3)2.1 控制系统的总体框架 (3)2.2 ZigBee技术及其应用 (4)2.2.1 ZigBee技术概述 (4)2.2.2 ZigBee技术的特点 (4)2.2.2 ZigBee技术的应用 (5)2.3 本设计实现的功能 (6)3 ZigBee技术开发的硬件平台 (7)3.1无线通信芯片的选择 (7)3.2 CC2430芯片介绍 (7)3.2.1 I/O端口线引脚功能 (8)3.2.2 CC2430芯片电源线引脚功能 (9)3.2.3 控制线引脚功能 (9)3.3 CC2430芯片典型应用电路 (10)3.4 Zigbee天线系统设计 (10)3.5 RS232(DB9）MAX232 (11)3.5.1 RS232 (DB9)引脚定义 (11)3.5.2 MAX232原理 (11)3.6 GPRS模块解决方案 (12)4 路灯监控系统的硬件设计 (13)4.1 终端硬件电路的设计与实现 (13)4.2 各个分电路的硬件设计 (14)4.2.1 直流稳压电源的供电电路设计 (14)4.2.2 光敏检测电路 (15)4.2.3微波检测电路 (15)4.2.4路灯控制模块 (16)图11 路灯控制驱动电路 (17)5 模拟路灯控制系统软件设计 (18)5.1 软件的设计思路 (18)5.2 系统主程序流程图 (18)5.2.1 系统流程图 (18)5.2.2模拟路灯检测电路 (19)5.2.2 模拟路灯控制系统液晶显示程序 (20)5.2.3 实时监测流程图 (20)5.2.4人工控制模式 (21)5.2.5 时钟电路流程图 (22)5.2.6 按键流程图 (22)5.2.7 按键扫描流程图 (23)5.2.8 故障报警程序 (24)6 基于PROTEUS对设计系统仿真 (25)6.1 仿真软件PROREUS的介绍 (25)6.2 模拟路灯控制仿真模型的建立 (25)6.3 模拟路灯控制不同模式下的仿真 (26)6.3.1 定时模式仿真 (26)6.3.2 光强控制模式仿真 (27)6.3.3 路灯故障检测模式仿真 (27)6.5 仿真结果分析 (28)结束语 (29)参考文献 (30)致谢................................................. 错误！未定义书签。
模拟路灯控制系统的设计
开放实验报告实验名称基于单片机控制的模拟路灯控制系统学生姓名杨茜系、专业信息工程系、电子科学与技术指导教师许建明2015年7月5 日基于单片机控制的模拟路灯控制系统一、实验目的1.综合应用所学电子课程，用单片机设计控制模块。
2.通过本次设计，加强学生对单片机的深刻理解，提高学生的设计能力和动手能力。
3.了解PCB板制造过程。
二、实验内容设计一款通过单片机控制的模拟路灯控制系统，能够自动根据环境的亮度和行人的有无来关闭和开启路灯。
三、实验原理本系统采用51单片机为控制芯片，集成HC-SR501 探头人体红外感应模块来感应行人的有无，光敏电阻为环境亮度感应器。
该设备外围元件少简化了电路设计，提高了系统的可靠性。
AT89C52简介AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，AT89C52单片机在电子行业中有着广泛的应用。
AT89C52有40个引脚，32个外部双向输入/输出(I/O)端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2 个读写口线，AT89C52可以按照常规方法进行编程，也可以在线编程。
其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的 Flash存储器可有效地降低开发成本。
AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，AT89C52单片机在电子行业中有着广泛的应用。
模拟路灯控制系统地设计
word摘要路灯照明对人们的日常生活有着很重要的作用，路灯照明系统的好坏直接影响到人们夜晚出行的安全。
中国的路灯控制系统老旧，效率低，浪费能源过多。
路灯系统控制方式落后，无法远程控制开关灯时间，缺乏设备故障检测和报警系统。
急需升级改善。
单片机拥有卓越的控制能力，已经广泛应用在很多领域。
基于单片机的智能路灯控制系统可以改变中国路灯现状，使得路灯的管理变得简单、可靠，能节约更多的电能，能使人们更加安全的出行，减少因路灯控制系统不完善而引起的交通事故。
因此，设计一款智能路灯控制系统具有非常重要的意义。
文章介绍了模拟路灯控制系统的两大组成部分，即硬件系统和软件系统。
硬件系统以AT89S52单片机为主控芯片，由实时时钟芯片DS1302产生实时系统时间，由LCD1602液晶显示屏显示菜单、提示和实时时间等信息，使用独立式键盘调整切换功能菜单、设置开关灯时间等，采用光敏电阻检测环境的明暗情况，使用反射型红外光电传感器检测交通情况，配合蜂鸣器和LED灯实现故障报警。
软件系统包含系统监控程序模块、显示程序模块、键盘程序模块、实时时钟程序模块，环境检测程序模块、报警程序模块、交通检测程序模块，设定路灯开关时间程序模块等。
通过在proteus软件中模拟仿真调试，实现了课题规定的功能和性能指标要求，设计成果具有一定的推广应用价值。
关键词：路灯控制；AT89S52；DS1302；LCD1602ABSTRACTStreet lighting has a quitesignificantimpacton people's daily life, the quality of the street lamp lighting system directly affects the safety of people at night. In china，street lamp control system isold-style, low efficiency and waste too much energy.The mode of streetlight controlsystem is backward, it can’t remotely control switch lights in time, and lack equipment in fault detection and alarm system, which is badly in need of upgrading. MCU has excellent control ability, which has been widely used in many fields. Based on MCU intelligent lighting control system can change the status of Chinese street lighting, the street lamp management bees simple and reliable, which can save more energy, make people more safe travel and reduce traffic accidents caused by defective street lamp control system . Therefore, it is great crucial to design a intelligent street lamp control system.This paper introduces the two ponents of the analog street lamp control system, namely the hardware system and the software system. The main control chip of hardware system is the AT89S52 microcontroller , real-time system time is produced by the real-time clock chip DS1302 , the information of menu,promptand real time is displayed on the LCD1602 , hardware systemuse a separate keyboardto adjust or switch function menu and set the time switch lights, photosensitive resistance to measure the brightness of environment, and the reflection type infrared photoelectric sensor to detect traffic situation, with the buzzer and LED lamp realizes fault alarm. Software system includes system monitor module, display module, keyboard module, real-time clock module, environment detection program module, alarm module program, traffic detection program module, set the street lamp switch time program module and so on.By simulating and debugging in Proteus Software, the function and performance requirement of the project are achieved, and the design result has certain application value.Key words:street lamp control; at89s52;ds1302; lcd1602目录1 绪论11.1 课题的背景及意义11.2 设计的主要工作22 设计思想与方案32.1 设计思想32.2 设计方案33 硬件系统的设计53.1 主要元器件介绍53.1.1 AT89S52单片机53.1.2 DS1302芯片63.1.3 LCD1602液晶显示屏63.1.4 光敏电阻83.1.5 红外光电传感器83.1.6 LM324电压比较器93.2 硬件单元电路的设计103.2.1 AT89S52单片机最小系统103.2.2 独立键盘模块电路123.2.3 LCD1602液晶显示电路133.2.4 DS1302时钟电路143.2.5 交通环境检测电路143.2.6 环境明暗检测电路143.2.7 故障检测检测电路163.2.8 声光报警电路163.2.9 路灯电路164 软件系统的设计174.1 软件设计的描述174.2 系统软件的程序设计174.2.1 系统监控模块程序设计174.2.2 独立键盘模块程序设计174.2.3 液晶显示模块程序设计184.2.4 DS1302时钟模块程序设计194.2.5 设定路灯开关时间模块程序设计204.2.6 环境检测模块程序设计214.2.7 交通检测模块程序设计214.2.8 声光报警模块程序设计215 系统调试运行及结果分析235.1 系统使用说明235.2 系统运行结果235.2.1 进入系统提示235.2.2 选择菜单显示结果235.2.3 实时时间显示结果245.2.4 环境明暗变化仿真结果245.2.5 声光报警仿真结果255.2.6 交通环境仿真结果265.2.7 设定路灯开关时间仿真结果275.2.8 独立控制路灯仿真结果295.3 结果分析与结论305.4 设计体会30结束语32参考文献33致谢I附录35附录A 元件清单35附录B 程序清单361 绪论1.1 课题的背景及意义路灯照明对人们的日常生活有着很重要的作用，路灯照明系统的好坏直接影响到人们夜晚出行的安全。
单片机控制的模拟路灯控制系统设计

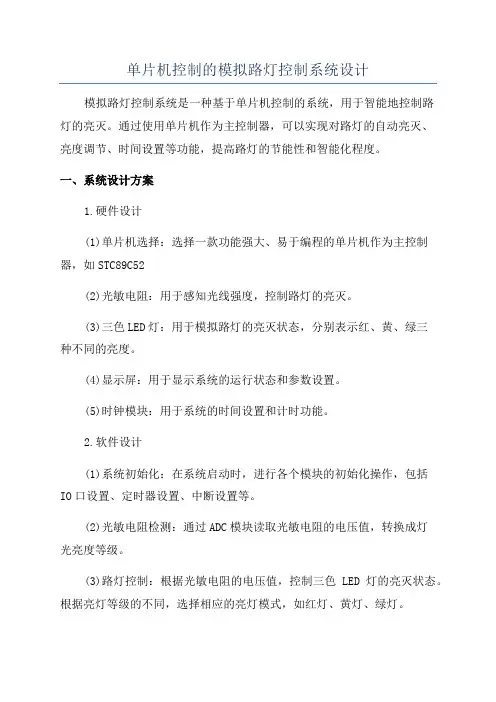

单片机控制的模拟路灯控制系统设计模拟路灯控制系统是一种基于单片机控制的系统，用于智能地控制路灯的亮灭。
通过使用单片机作为主控制器，可以实现对路灯的自动亮灭、亮度调节、时间设置等功能，提高路灯的节能性和智能化程度。
一、系统设计方案1.硬件设计(1)单片机选择：选择一款功能强大、易于编程的单片机作为主控制器，如STC89C52(2)光敏电阻：用于感知光线强度，控制路灯的亮灭。
(3)三色LED灯：用于模拟路灯的亮灭状态，分别表示红、黄、绿三种不同的亮度。
(4)显示屏：用于显示系统的运行状态和参数设置。
(5)时钟模块：用于系统的时间设置和计时功能。
2.软件设计(1)系统初始化：在系统启动时，进行各个模块的初始化操作，包括IO口设置、定时器设置、中断设置等。
(2)光敏电阻检测：通过ADC模块读取光敏电阻的电压值，转换成灯光亮度等级。
(3)路灯控制：根据光敏电阻的电压值，控制三色LED灯的亮灭状态。
根据亮灯等级的不同，选择相应的亮灯模式，如红灯、黄灯、绿灯。
(4)时间设置：通过时钟模块设置系统的时间，并可以设定定时开关灯功能。
(5)显示屏交互：通过显示屏显示系统的运行状态和参数设置，实现与用户的交互功能。
二、系统功能详解1.自动亮灭功能系统通过光敏电阻感知光线的强度，根据设置的亮灯等级，自动控制路灯的亮灭状态。
当光线强度低于一定阈值时，系统自动点亮路灯；当光线强度高于阈值时，系统自动熄灭路灯。
这样可以根据实际的光照情况，智能地控制路灯的亮度，节约能源。
2.亮度调节功能系统可以根据用户的需求，通过显示屏进行亮度调节的设置。
用户可以根据实际需求设定不同的亮度等级，系统将根据用户设置的亮度等级来控制路灯的亮度。
这样可以根据不同的环境要求，调节路灯的亮度，提高路灯的灯光利用率。
3.时间设置功能系统通过时钟模块提供时间设置功能，用户可以根据实际需求设置系统的时间，并可以设定定时开关灯功能。
用户可以设定指定时间点的开灯和关灯时间，系统将根据用户设定的时间进行控制。
模拟路灯控制系统
模拟路灯控制系统模拟路灯控制系统一、引言随着城市化进程的不断推进，城市道路的建设和改造变得日益重要。
而路灯系统作为城市基础设施的一部分，在保证夜间道路照明的同时，也扮演着提高城市安全性、节能环保的重要角色。
为了更好地管理和控制路灯系统，开发出模拟路灯控制系统是十分必要和有效的。
二、系统设计1. 系统目标本模拟路灯控制系统以实现智能化、自动化控制为目标，通过计算机在电路板上安装特定的芯片和传感器，以及与计算机相连接的中央处理单元（CPU），实现路灯的开关、亮度等参数的控制。
2. 系统硬件设计（1）中央处理单元（CPU）：负责与计算机通信，接受计算机指令，并对路灯进行控制；（2）电路板：安装芯片和传感器，与中央处理单元连接；（3）传感器：检测环境光亮度、温度等信息，通过反馈给中央处理单元，用于自动调节路灯的亮度；（4）路灯灯具：可调节亮度的LED灯具，可以根据输入信号调整亮度，以满足不同光照条件下的需求。
3. 系统软件设计（1）用户界面：通过计算机连接路灯控制系统，提供给用户友好的界面，包括路灯状态、亮度调节等功能；（2）控制算法：根据传感器获取的环境光亮度数据，通过算法实现路灯亮度的自动调整；（3）数据处理：对获取的传感器数据进行处理，提取有效信息，并根据计算机输入的指令，控制中央处理单元实现路灯的开关和亮度调节。
三、系统功能1. 自动控制功能：自动感知环境光亮度，根据设定的亮度范围和算法，自动调节路灯的亮度；2. 手动控制功能：通过用户界面，手动控制路灯的开关和亮度调节；3. 异常报警功能：当路灯出现故障或异常情况时，触发报警系统，向用户发送故障信息。
四、系统优势1. 节能环保：根据实际光照需求自动调节路灯亮度，减少不必要的能耗；2. 维护方便：可以通过计算机远程监控路灯状态，及时发现故障并进行维修；3. 提高安全性：自动控制路灯亮度，提高夜间道路照明，减少事故风险。
五、系统应用模拟路灯控制系统可以广泛应用于城市道路、高速公路、停车场等需要进行照明控制的场所中，提高道路照明效果，为行人和车辆提供更加安全的环境。
模拟路灯控制系统的设计
模拟路灯控制系统的设计
本文采用节能环保的LED灯作为光源，采用科学有效的检测与控制技术，实现了光电控制、时间控制、交通情况检测、故障自动检测与报警等功能，节省了人力和电力资源，降低了系统运行成本，性价比较高。
1 系统总体方案设计
系统总体设计框图如图1所示。
该系统设计由单片机控制、传感器感应、恒流源输出、控制显示和路灯亮度调节等5大模块构成。
其中，控制器采用l片AT89S52单片机作为中心控制器，其外围电路比较简单，具有高速、高可靠性、低功耗、超强抗干扰、价低格等优点，应用广泛。
采用光电开关作为传感器感应模块的重要元件。
在每个路灯位置处分别放置光电开关装置，当物体经过这些点时，光电开关发射的光被物体遮挡，则接收端因无法接收该光而使其一引脚输出电平发生变化，单片机处理该信号继而控制路灯的亮暗。
光电开关具有长寿命、高可靠性、灵敏度高等特点，且价格较低。
采用LED驱动电源电路SN3350，其具有输出350 mA恒流的特性，。
