火焰检测器工作原理

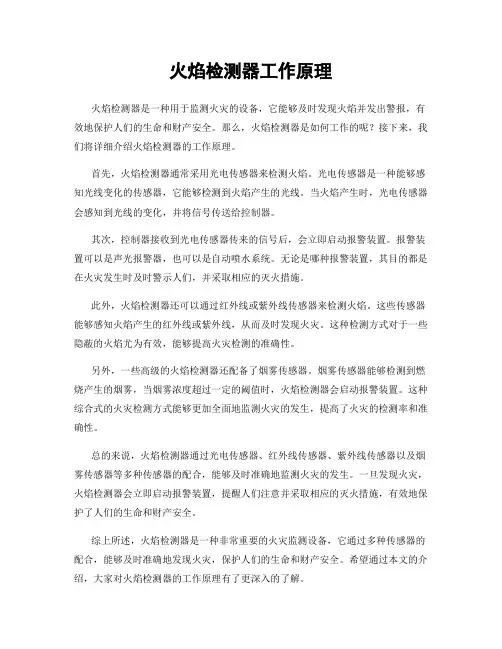

火焰检测器工作原理

火焰检测器工作原理火焰检测器是一种用于监测火灾的设备,它能够及时发现火焰并发出警报,有效地保护人们的生命和财产安全。

那么,火焰检测器是如何工作的呢?接下来,我们将详细介绍火焰检测器的工作原理。

首先,火焰检测器通常采用光电传感器来检测火焰。

光电传感器是一种能够感知光线变化的传感器,它能够检测到火焰产生的光线。

当火焰产生时,光电传感器会感知到光线的变化,并将信号传送给控制器。

其次,控制器接收到光电传感器传来的信号后,会立即启动报警装置。

报警装置可以是声光报警器,也可以是自动喷水系统。

无论是哪种报警装置,其目的都是在火灾发生时及时警示人们,并采取相应的灭火措施。

此外,火焰检测器还可以通过红外线或紫外线传感器来检测火焰。

这些传感器能够感知火焰产生的红外线或紫外线,从而及时发现火灾。

这种检测方式对于一些隐蔽的火焰尤为有效,能够提高火灾检测的准确性。

另外,一些高级的火焰检测器还配备了烟雾传感器。

烟雾传感器能够检测到燃烧产生的烟雾,当烟雾浓度超过一定的阈值时,火焰检测器会启动报警装置。

这种综合式的火灾检测方式能够更加全面地监测火灾的发生,提高了火灾的检测率和准确性。

总的来说,火焰检测器通过光电传感器、红外线传感器、紫外线传感器以及烟雾传感器等多种传感器的配合,能够及时准确地监测火灾的发生。

一旦发现火灾,火焰检测器会立即启动报警装置,提醒人们注意并采取相应的灭火措施,有效地保护了人们的生命和财产安全。

综上所述,火焰检测器是一种非常重要的火灾监测设备,它通过多种传感器的配合,能够及时准确地发现火灾,保护人们的生命和财产安全。

希望通过本文的介绍,大家对火焰检测器的工作原理有了更深入的了解。

神明-连城电厂MyFLAME02火焰检测器

神明-连城电厂MyFLAME02火焰检测器

MyFLAME 火焰检测器应用在大唐连城电厂2014-11Case Study项目背景项目名称:地址:大唐连城 2#炉火焰检测系统甘肃兰州项目描述中国大唐连城发电厂 2# 300MW 机组锅炉为上海锅炉厂四角切圆燃烧锅炉。

锅炉原火检系统采用 IDD-IIU 火检探头和 RM-DR6101E 火检放大器。

投运至今,火检系统已使用约十年,设备使用已到达产品使用年限,开始老化、性能不稳定,给安全生产带来严重隐患。

连城电厂不久前刚经历了因 DCS 保安段、厂供段电源故障而跳炉的事故,警醒了厂方安全意识,电厂特别在系统电源的隐患问题上给予了极大的关注。

挑战1、原火检的电源系统步入老化阶段,随时有发生电源故障的可能,存在较严重的安全隐患。

2、IDD-IIU 火检探头损坏数量较多,火检探头还经常查不出原因地报警,只有按“RESET”键去清除故障信号,存在极大的安全隐患。

解决方案1、火检控头部分:功温能度IDD-IIU-0 to+60℃IP66MFS-IR-40 to+85℃IP66防护等级湿度0-95%,无凝结6芯0-95%,无凝结6芯航空插座螺纹接口1“NPT外螺纹红外1“NPT内螺纹红外传感器类型使用 MyFLAME 系列 MYS-IR 火检探头替换 IDD-IIU 火检探头,二种探头的性能对比见右表。

更换连接器后直接拧装 MFS-IR 火检探头,对导管及火检探头原接线电缆不作改动;解决方案2、 火检放大器部分:RM-DR6101E 0℃ to+60℃ MyFLAME 02 -40℃ to+60℃ 0-95%,无凝结 卡架式,19“6USPDT, 1A@250VAC SPDT, 1A@250VAC 4-20mA, 温湿度 度使用 MyFLAME02 放大 0-95%,无凝结 卡架式,19“6U器替换原 RM-DR6101E 火检火检放大器,性能对 比见右表。

安 装 方式有 火 输出 DPDT, 5A@250VAC 报 警 输出 SPDT, 5A@250VAC 火检放大器 MyFLAME 02 插入原卡架,不改动 原接线端子板任何接线; MY-FLAME 02 采取了智 能软件,不需要客户不断 进行参数调整。

第十章 锅炉火焰检测系统

第十章  锅炉火焰检测系统
T= C2(1/λ1-1/λ2)/In[Eλ1(T)/ Eλ2(T)( λ1/λ2)2] ……………………….(6)
比色测温根据同一时刻测量到的两个相邻波长幅射能的“比值”确 定温度值,镜头污染,器件特性漂移等时变因素相互抵消,同时,测量 过程是可延续可重复的。彩色工业摄像机所拍摄的炉膛内部图像的每一 个像素都是由红(R)绿(G)蓝(B)三基色组成,可以从红绿蓝中任取两值 相比,根据比值确定每个像素对应的温度。利用参考测温及推温度反推 温度分布的检测计算方法,实时监测特定波长下的炉内幅射能及其变化 率,重建炉膛温度场(二维或三维)。该方法是通过比色法实时测得视 场中某一参考点(i0,j0)实际温度,计算对应点相应波长下的实 际幅射能量Eλ(i0,j0)。假设CCD在可见光范围内的光电转 换特性为f(·),可以通过光学电路设计或数字补偿方法线性化,确 定当前测量条件下图像亮度Sλ(i0,j0)和Eλ(i0,j0) 之间的比例系数K,再由CCD图像数据计算炉膛其它区域的实际幅射 能量值Eλ(i,j),最后反推出温度分布值。可见比色测温是实现 CCD火焰图像处理过程中的灰度归一化的有效方法。
微元和面积微元上CCD 象素E(IJ)的辐射份额系数,称为REAK数它 们由各个元素的辐射特性参数所决定,可采用结合Monte Carlo方法的 快速算法得解。
READ数中包含了炉膛燃烧空间的多次散射和非独立散射的影响。以 及其它非直接辐射区域的影响。另外考虑到现有的计算方法、计算机硬 件和CCD器件分辨率及记录精度等性能的限制,一般只将镜头视角之内 的有效燃烧区域划分为有限的子域进行分析计算,因此,(7)式演变 成:
2)火焰幅射图像处理 A幅射计算 幅射以电磁波的形式传播,通过传播空间时将产生散射和被吸收, 在充满气固两相流动介质的炉膛空间的过程更加复杂多变。针对这一过 程的特殊性,火焰图像的处理基本上采用不确定性视觉计算的方法,重 点在于幅射性质的研究和计算,假定炉膛空间的有效燃烧区域为一个由 灰色固体壁面包灰色气体组成的物理空间。理论上,具有mxn个像素的 CCD器件的任一个像素E(λ,j)可接受到的幅射能可归纳为下 式。 E(ij)=∫∫∫(Ω)R(dj)(x、y、z)→(ij)4kg(x、y、z)Бt4g(x、 y、 z)dxdydz+∫∫(s)Rdw[(x/,y/)→(ij)]εw(x/,y/)Бt4g(x/,y/)dx/dy/ ………………(7) 式中:(x,y,z)为炉膛空间基准坐标系;(x’,y’)为炉 膛周边各壁面在基准坐标下的变换坐标;Kg为介质的消光系数,εω为 壁面吸收率;Tg为微元温度;Rαg和Rdw分别为气体和壁面在相应体积

ZHJZ-IV火焰检测系统用户手册[中文A]精华版

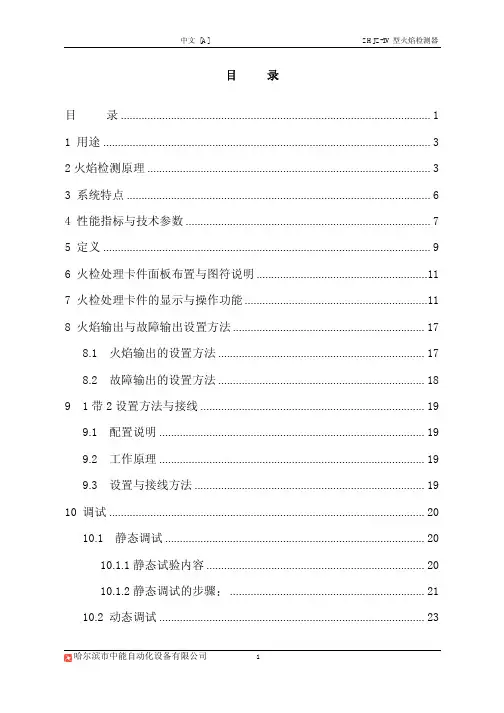

ZHJZ-IV火焰检测系统用户手册[中文A]精华版

2 火焰检测原理
油 煤或气体燃料的燃烧其实质是燃料化学能以电磁波的形式释放 燃烧器火焰一 般都能发射几乎连续的发光光谱 其发射源是燃烧过程中生成的高温炭素微粒子 微粉 炭粒子群和气体等 不同的燃料燃烧过程中的中间产物不完全相同或中间产物的所占比 例各不相同 不同的燃烧中间产物所发射的光谱不完全一样 这是选择不同类型火焰检 测器依据 C2 发射可见光 发射波长为 473.7 纳米左右 CH 化合物发射紫外到蓝光区 波段的光谱 炭素粒子群发射红光区光谱 CO2 H2O 和 SO2 等三原子气体发射红外光 不同燃料的光谱分布特性是油火焰含有大量的红外线 部分可见光 和少量紫外线 煤 粉火焰含有少量紫外线 丰富的可见光和少量红外线 气体火焰有丰富的紫外线 红外 线和较少的可见光 而且对于单只燃烧器火焰 其辐射光谱沿火焰轴线分布是有规律的 例如煤粉锅炉中煤粉燃烧器沿轴线从里至外分为 4 个区域即预热区 初始燃烧区 安全 燃烧区和燃尽区 在初始燃烧区不但可见光较丰富而且能量辐射率变化聚烈 因此火焰 检测探头准确对准燃烧器的初始燃烧区是最佳选择
哈尔滨市中能自动化设备有限公司
1
中文 [A]
ZHJZ-IV 型火焰检测器
10.2.1 选择输出火焰模拟信号类型的算法 ...................................... 23
10.2.2 阈值和回差算法 ...................................................................... 23
10.2.5 人工调试 .................................................................................................................................................................. 26

火焰光度检测器工作原理

火焰光度检测器工作原理

火焰光度检测器工作原理火焰光度检测器(FPD)是由氢气—空气火焰燃烧器、选择火焰发出光的波长光学滤光片以及检测光辐射强度的光电倍增管构成的系统。

工作原理:1、火焰光度检测器(FPD)通过化合物在火焰中燃烧并发出特定波长的光来检测这些化合物。

它是一种火焰光辐射检测器,由氢气—空气火焰燃烧器、监视产生火焰辐射的光学窗口、选择检测光波长的光学滤光器、测量光强度的光电倍增管以及测量光电倍增管输出电流的电位计构成。

2、该检测器的火焰辐射光强度和波长取决于火焰燃烧器的构造,以及进入检测器的气体的流量。

假如燃烧器的构造和气体流量选择恰当,火焰光度检测器(FPD)通常可以实现选择性检测,在抑制一些分子发射的同时提高另一些分子的发射强度。

3、正常情况下,典型的火焰光度检测器(FPD)火焰的温度不会高到导致火焰中原子大量发射。

相反,火焰光度检测器(FPD)火焰的光辐射,是由火焰中原子或分子的重新结合产生的分子发射光谱或连续辐射。

对于硫元素的检测,通常检测S2分子产生的光辐射。

而对于磷元素的检测,通常检测的是HPO*分子产生的光辐射。

一般的碳氢化合物会阻拦这种光辐射,紧要包括CH和C2分子的分子发射带状光谱和CO+O→CO2+hv产生的连续辐射。

4、火焰光度检测器(FPD)通常使用氢气—空气扩散火焰或者氢气—氧气扩散火焰。

在这种扩散火焰中,氢气和氧气不会立刻混合,因此,对于不同温度或化合物,这些火焰都会表现出显著的空间变化。

氢气—空气火焰中紧要的化学物种是H,O,和OH火焰激发。

这些具有高度活性的物质在分解引入的样品和光发射的副产物这两个过程中都扮演侧紧要角色。

HPO和S2分子系统的光学发射来自于火焰光度检测器(FPD)火焰的富氢区域,而碳氢化合物中CH 和C2分子的光发射紧要来源于富氧区域。

只有当火焰光度检测器(FPD)火焰所处的环境中,氢的含量超过了用于供应完全燃烧的氧的含量时,硫和磷的选择性检测才能达到最高灵敏度。

火焰检测系统故障原因浅析

火焰检测系统故障原因浅析

火焰检测系统故障原因浅析华电新疆发电有限公司红雁池分公司新疆乌鲁木齐 830047文摘:火焰检测系统是发电厂锅炉安全保护系统的重要组成部分,它可以准确地实现火焰监测,并对煤粉燃烧器以及油火焰信号燃烧状况进行分析,准确发出单燃烧器火焰有、无火的On/Off 信号,并使运行人员在集控室看到每一个燃烧器的真实火焰图像。

本文通过对锅炉火焰检测系统在设计、安装、操作以及维护等方面的应用情况,提出了相应的解决办法。

关键词:锅炉;火焰检测;故障;分析前言随着电力工业的迅速发展,锅炉设备的结构及其辅机系统日趋复杂,发电机组中锅炉燃烧的稳定性直接影响到整台机组的安全和经济运行。

为了能及时、灵敏、可靠地检测到锅炉内的燃烧工况,锅炉火焰检测系统就成为炉膛安全监控系统不可分割的一部分,同时运行人员又可以根据燃烧器的火焰图像调整一、二次风配比,提高煤粉的燃烬度和锅炉燃烧效率,最终使之能够指导燃烧,保证锅炉运行在最佳工况,实现稳定、经济、洁净燃烧的目的。

火焰检测系统组成红雁池分公司的炉膛火焰监测系统是采用 LY2000- Ⅱ火焰检测系统,其中煤火检采用的是成像光纤及 CCD 检测输出视屏信号或高清晰火检探头检测直接输出视屏信号,油火检采用的是可见光火检LYV- Ⅲ微机火焰检测器。

图像火检主要由火焰图像传感器、冷却风系统、视频信号分配器、火焰图像检测器、火焰图像监视管理系统、火焰图像录放系统、通讯模块七部分组成。

该系统采用光纤传像、燃烧理论、模式识别及图像处理等技术,以此实现对煤粉燃烧器的数字分析,发出单只燃烧器火焰有无火的信号。

油火检探头组成主要由可见光探头(含透镜、光导纤维、光敏元件)及火检处理模块组成。

它利用煤、油燃烧时辐射出的具有脉动的可见光,经光电转换后输出电流信号,利用火焰闪烁频率和可见光亮度,并进行逻辑加运算来检测燃烧火焰的存在。

使用中存在的问题炉膛火焰检测系统在机组投产后出现过各种各样的故障,造成设备运行中缺陷量较大,影响了机组的安全运行。

火焰监测器工作原理

火焰监测器工作原理

火焰监测器工作原理
火焰监测器是一种用于检测火焰存在的设备,它主要通过光学或热学的原理来工作。

光学火焰监测器利用光感元件(如光电二极管、光敏电阻等)来检测火焰的存在。

当火焰发生时,火焰会产生可见光和红外辐射。

光学火焰监测器会将这些辐射转换为电流信号,并通过运算电路对其进行处理。

当检测到火焰时,该设备会产生报警信号。

热学火焰监测器则是通过检测火焰产生的热量来实现的。

它利用红外线传感器来感知火焰的热辐射。

当火焰存在时,火焰释放的热量会被探测器感知到,并转换为电信号。

如果探测到的热量超过设定的阈值,火焰监测器会发出报警。

无论是光学还是热学火焰监测器,都需要配备相应的信号处理电路和报警装置。

这些装置可以将监测到的火焰信号转化为可供人们识别的声光信号,或者与其他自动化控制系统集成,以便进行进一步的处理和控制。

综上所述,火焰监测器通过感知火焰产生的光学或热学信号,并将其转化为电信号进行检测和报警。

这种监测器可以在许多场合下使用,如工业设备、建筑物、船舶等,以提供火灾预警和安全保护。

燃气热水器火焰检测原理

燃气热水器火焰检测原理

燃气热水器火焰检测原理
燃气热水器的火焰检测原理主要是通过光电传感器或红外线探测器来检测火焰的存在。

一旦火焰熄灭或异常,系统会自动切断燃气供应并发出警报。

1. 光电传感器检测:通过检测火焰的光芒来判断火焰是否正常燃烧。

当火焰正常燃烧时,光电传感器会发出信号,控制电路会维持燃气阀门的开启状态。

如果火焰熄灭,光电传感器不再发出信号,控制电路会自动切断燃气供应,避免燃气泄漏等危险情况的发生。

2. 红外线探测器检测:利用红外线探测器检测热水器燃烧时产生的红外线信号。

一旦检测到异常情况,火焰探测器就会发出报警信号,通知控制电路进行处理。

控制电路会自动切断燃气供应,提高热水器的使用安全性。

此外,热水器火焰检测电路图通常由火焰探测器、控制电路、电源和指示灯等部分组成。

通过定期维修和保养,可以确保燃气热水器的安全和正常工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第1章概述
1.1 用途
火焰检测设备是火力发电厂锅炉炉膛安全监控系统(FSSS)中的关键设备,它的作用贯穿于从锅炉启动至满负荷运行的全过程,用于判定全炉膛内或单元燃烧器火焰的建立/熄灭或有火与无火,当发生全炉膛灭火或单元燃烧器熄火时,火焰检测设备触点准确动作发出报警,依靠FSSS系统连锁功能,停止相应给粉机、磨煤机、燃油总阀或一次风机等的运行,防止炉膛内积聚燃料,异常情况被点燃引起锅炉爆炸恶性事故的发生,因此设备性能即设备运行的可靠性与检测的准确性直接关系到机组的运行安全与稳定性,ZHJZ-IV型火焰检测器适用于按各种方式分类的锅炉,包括按燃料类型分为燃油、燃煤、燃气锅炉,按机组容量分类的各种大中小型锅炉,按炉型分类的四角切圆燃烧、对冲燃烧、循环流化床等各种锅炉。

1.2 火焰检测原理
油、煤或气体燃料的燃烧其实质是燃料化学能以电磁波的形式释放,燃烧器火焰一般都能发射几乎连续的发光光谱,其发射源是燃烧过程中生成的高温炭素微粒子、微粉炭粒子群和气体等,不同的燃料燃烧过程中的中间产物不完全相同或中间产物的所占比例各不相同,不同的燃烧中间产物所发射的光谱不完全一样,这是选择不同类型火焰检测器依据,C2发射可见光(发射波长为473.7纳米左右)、CH化合物发射紫外到蓝光区波段的光谱、炭素粒子群发射红光区光谱、CO2、H2O和SO2等三原子气体发射红外光,不同燃料的光谱分布特性是油火焰含有大量的红外线、部分可见光、和少量紫外线,煤粉火焰含有少量紫外线、丰富的可见光和少量红外线。

气体火焰有丰富的紫外线、红外线和较少的可见光,而且对于单只燃烧器火焰,其辐射光谱沿火焰轴线分布是有规律的,例如煤粉锅炉中煤粉燃烧器沿轴线从里至外分为4个区域即预热区、初始燃烧区、安全燃烧区和燃尽区,在初始燃烧区不但可见光较丰富而且能量辐射率变化聚烈,因此火焰检测探头准确对准燃烧器的初始燃烧区是最佳选择。

ZHJZ-IV型火焰检测器的火焰检测设备是一种间接辐射型可见光式火焰检测设
备,它利用燃烧器初始燃烧区域内可见光的亮度和燃料燃烧辐射率的动态变化、火焰包络形状的改变引起的脉动频率来判断火焰的“有”或“无”,是一种双信号处理的火焰检测设备。

光电管 光/电转换曲线、关系式
电流信号
火焰亮度10.110101010
23410-2
-110
1
110
210
310
410
SMALL AREA
图1
通过火焰检测探头的视角调整机构或探头安装位置准确布置,将探头调整至最佳视野区,使探头准确对准燃烧器的初始燃烧区,探头将采集到的可见光信号经凸透镜、光导纤维等器件组成的传光系统送至探头放大器,探头放大器的光敏元件(光电管)将光信号变为电信号,再经对数放大变为稳定的0~2mA 的电流信号(见上图
1),采用对数放大方式即保证火焰亮度与信号强度的线性增益关系,又防止了电流信号饱和的发生,再将火焰信号以电流的方式通过4芯屏蔽柔性电缆被传输至火检处理仪,采用电流方式传输可确保信号不失真,火焰检测处理仪是一种双信号火焰处理仪,火检处理仪经1千欧姆检测电阻把来自探头的火焰电流信号变为电压信号接收下来,电压信号通过火焰处理仪的强度处理回路与频率处理回路被分成两路信号:即强度信号和频率信号。

强度信号代表火焰的亮度,频率信号代表火焰的脉动或闪烁频率。

当强度实时值与频率实时值均高于强度阈值和频率阈值时,有火继电器触点动作,发出有火接点信号,任一条件不满足均发出无火信号。

信号采集、转换、放大、传输、处理、判断、信号输出过程如下图2所示
火检处理卡件
探头放大器
火焰
图2
对强度信号的处理是将实时火焰强度与强度阈值进行比较,当火焰强度高于强度阈值时,就是火焰的强度判定条件成立。

频率的处理实际上是对火焰信号波动部分的处理,这部分的处理相对要复杂一些。

这是因为频率信号包含信号的频谱、带宽、峰—峰值等参数,所以要对这部分信号进行滤波、变换,从中提取火焰的燃烧特征。

由于火焰的频带宽度1Hz~200Hz,而炉膛内炽热的焦渣及灰粉发光的频率不超过2Hz,所以通过频率信号的频谱分析完全可以证实火焰的存在。

对于来自相邻燃烧器火焰的识别是火焰检测的难点,由于相邻燃烧器火焰的频率和主火焰频率有时非常接近,要对频率信号进行频谱分析,从而提高识别能力。

具有智能的火焰检测器除提供频率增益调整方式外,还具有算法模式功能,一共有8种模式,可以选择不同模式以适应火焰识别的需要。

算法模式与频率增益设定值配合,可获得最终的识别效果。

当实时频率和强度皆高于设定的阈值时,判定为有火。

反之,判定为无火这在多数情况下是十分可靠的。

但也有时由于火焰燃烧过程中出现偶尔的扰动或“黑龙”的影响,火焰的强度或频率会短时间低于阈值,这时如果发无火信号,就将增加灭火保护系统误动的可能性。

为了避免发灭火信号提高火焰检测器的可靠性,一般的火焰检测器都加1至5秒的延时。

但延时的大小很难确定,因为延时小了难免误动,延时太大又会降低保护动作的灵敏性,甚至引起拒动。

ZFD-02型智能火检处理仪专门设计了一种反时限特性的延时机构。

使无火延时的大小取决于灭火前的强度频率的变化速率(反延时计算公式见上页)。

当火焰的强度,频率值以高速率降至阈值以下时,延时时间应长一些。

因为这时炉内有足够的能量支持燃烧,不会达到真正灭火的状态。

当火焰的强度,频率缓慢地降至阈值时,
说明火焰的支持能量较小,延时时间就要短一些,以防止拒动。

从而提高了火焰检测的可靠性、准确性。

火检探头的输入光信号与输出电流信号之间、火检处理仪的输入电流信号与输出实时百分比值之间均为反比关系,也就是说输入光信号越强输出电流信号越弱,输入电流信号越小则输出的实时百分比值越大。

7.2 系统的维护与定检
7.2.1 火焰检测器
ZHJZ-IV型火焰检测器是一种智能型火焰检测器,ZFD-02型火检处理仪有完善的自诊断及故障报警功能,诊断能力可达探头级,长期运行在恶劣环境内的火检探头主要结构件均采用不锈钢材料制造,坚固、耐腐蚀,探头放大器中使用进口可承受高温的电子元件,并用环氧树脂密封固化,防护等级可达IP66级,因此基本上没有需维护的工作,仅有需要维护内容是:
(1)定期清洁火检探头中的透镜组件。

透镜组件清洁方法参见第12章火检探头。

(2)做好日常对火检处理仪的巡检工作。

9.5 探头的维护与维修
9.5.1探头的维护
·确保冷却风的持续供应。

在锅炉启动前要先启动冷却风机,在停炉后要等炉温降至50℃以下才可停止冷却风机。

·装置在安装前应进行检查。

·开孔位置尽量避开结焦区。

当观火孔被焦覆盖时要及时清理。

·定期检查探头镜片是否被灰污染而导致灵敏度下降。

若被污染要擦干净,每次结合检修要进行一次维护。

·做日常的巡检工作,当火检强度与频率值异常时,原因可能为透镜积灰、透镜组件损坏或光导纤维损坏所致。

·应避免锅炉出现长时间的正压燃烧工况,导致光导纤维烧坏。

9.5.2探头的维修
1.ZFDT-T1H0V型探头
探头放大器、光纤和透镜组件的更换方法:
注意:在锅炉运行时更换光纤和透镜组件,要保持冷却风运行。

第一步:将探头后盖打开,用一字螺丝刀旋松后盖固定M4螺钉,旋转并拔出后盖
第二步:拔下放大器接线端子,松开放大器与光纤连接螺母,取出放大器。

第三步:用6mm六方板手拧松法兰盘处3个M8内六角螺栓,旋转拔出内芯组件。

注意:(1)内芯组件前部会很烫,移出时要戴上保护手套。

(2)内芯组件移出后不要从探头后部向锅炉内观望,防止飞灰溅伤
(3)从柔性探头还要注意在移出时避免磕碰,损坏透镜。

第四步:待内芯组件前部温度降低时,拆下透镜组件。

第五步:从支撑环上拧下M5螺母,拆下探头头上M4固定螺钉,然后拆下光纤前端,从探头后端抽出光纤。

注意:保管好螺母、垫片等零件,防止丢失。

更换探头放大器
执行第一至第二步,然后反序装好。

更换透镜组件
执行第一至第四步,然后反序装好。

更换探头放大器
执行第一至第五步,然后反序装好。

2.ZFDT-T1B0V型探头
探头放大器、光纤和透镜组件的更换方法:
注意:在锅炉运行时更换光纤和透镜组件,要保持冷却风运行。

第一步:将探头后盖打开,用一字螺丝刀旋松后盖固定M4螺钉,旋转并拔出后盖。

第二步:拔下放大器接线端子,松开放大器与光纤连接螺母,取出放大器。

第三步:用6mm六方板手拧松法兰盘处3个M8内六角螺栓,旋转拔出内芯组件。

注意:(1)内芯组件前部会很烫,移出时要戴上保护手套。

(2)内芯组件移出后不要从探头后部向锅炉内观望,防止飞灰溅伤
(3)从柔性探头还要注意在移出时避免磕碰,损坏透镜。

第四步:待内芯组件前部温度降低时,旋下透镜组件。

第五步:从支撑环上拧下M5螺母,拆下光纤前端,然后从探头后端抽出光纤。

注意:保管好螺母、垫片等零件,防止丢失。

更换探头放大器:执行第一至第二步,然后反序装好。

更换探头放大器
执行第一至第二步,然后反序装好。

更换透镜组件
执行第一至第四步,然后反序装好。

更换探头放大器
执行第一至第五步,然后反序装好。
