质量控制 7种工具质量控制 7种工具1.核查表核查表是一种用于记录和核对数据的工具。
通过创建一份详细的核查表，可以确保工作按照规定的程序进行，并且可以及时发现和纠正潜在的问题。
核查表可以包括流程步骤、检查点、参考资料等内容，以便在实施过程中进行参考和核对。
2.控制图控制图是一种用于监控过程稳定性的工具。
通过收集和分析过程数据，并将其绘制在控制图上，可以及时发现和纠正过程中的变异。
控制图可以包括均值图、范围图等，以便在监控过程中帮助判断是否存在特殊原因变异。
3.直方图直方图是一种用于表示数据分布情况的工具。
通过将数据进行分组，并将每个组的频数绘制成柱状图，可以直观地了解到数据的分布情况。
直方图可以用于分析数据的偏态、峰度等特征，并在质量控制过程中帮助判断数据是否符合正态分布。
4.散点图散点图是一种用于分析两个变量之间关系的工具。
通过将两个变量的取值绘制在坐标轴上，可以观察到它们之间的关联程度。
散点图可以用于分析变量之间的相关性，并在质量控制中帮助判断是否存在因果关系。
5.帕累托图帕累托图是一种用于分析问题产生原因的工具。
通过将问题按照频率进行排序，并将其绘制成累积百分比曲线和柱状图，可以找出主要的问题产生原因。
帕累托图可以用于确定改进的重点，并在质量控制中帮助确定最重要的改进方向。
6.流程图流程图是一种用于表示工作流程和操作顺序的工具。
通过将工作步骤和决策点等绘制在图表上，可以清晰地展示工作流程，并帮助识别和改进存在的问题。
流程图可以用于制定和优化工作流程，并在质量控制中帮助实施标准化和规范化的操作。
7.负荷分析图负荷分析图是一种用于表示资源使用情况的工具。
通过将资源使用量绘制在时间轴上，可以直观地了解到不同时期的资源需求情况。
负荷分析图可以用于调整资源分配，优化资源利用率，并在质量控制中帮助平衡资源供需。
附件：本文档所涉及的法律名词及注释：1.质量控制：指一组活动，旨在确保产品或服务满足预期质量要求的过程。
质量控制中常见的工具与技术介绍
质量控制中常见的工具与技术介绍在现代生产制造行业中，质量控制是至关重要的环节。
而质量控制中的工具与技术则扮演着至关重要的角色。
下面将介绍一些质量控制中常见的工具与技术。
统计过程控制（SPC）是一种经过统计分析的质量控制方法，通过在生产过程中收集数据、分析数据以及采取控制措施，实现对生产过程的监控和控制。
SPC可以帮助企业在生产过程中及时发现偏离标准的异常情况，从而及时采取纠正措施，保证产品质量的稳定性。
另一个常见的质量控制工具是故障模式和效果分析（FMEA）。
FMEA是一种通过分析可能的故障模式和其潜在的后果来识别和消除潜在问题的方法。
通过FMEA，企业可以在产品设计阶段或生产过程中提前发现可能存在的问题，并采取相应的改进措施，避免质量问题的发生。
除此之外，六西格玛（Six Sigma）也是一种常见的质量管理方法。
六西格玄的核心思想是通过对生产过程进行全面的分析和改进，使得产品在生产过程中的缺陷率控制在极低水平，从而确保产品质量的稳定性和一致性。
六西格玛方法注重数据的分析和决策的科学性，可以帮助企业降低生产成本、提高生产效率和产品质量。
在质量控制中，散点图和趋势图也是常用的分析工具。
散点图用来展示两个变量之间的关系，通过观察散点图可以发现变量之间的相关性，有助于找出产生质量问题的关键因素。
而趋势图则能够展示数据随时间的变化趋势，通过观察趋势图可以预测未来的发展趋势，有助于企业及时调整生产策略。
此外，设计实验（DOE）也是一种重要的质量控制技术。
设计实验通过对变量进行有计划的调整，通过实验数据的收集和分析，找出影响产品质量的关键因素，从而优化生产过程，提高产品质量。
在质量控制中，质量功能部署（QFD）也是一个重要的工具。
QFD通过将顾客需求、产品设计、生产工艺等不同要素之间的关系进行系统性的分析，确保产品的设计和生产过程能够满足顾客的需求，提高产品的市场竞争力。
此外，敏捷制造（Agile Manufacturing）也是一种重要的质量控制技术。
有效的质量控制计划工具
有效的质量控制计划工具质量控制计划是在项目执行阶段对产品和过程进行监控和控制的关键工具。
它帮助项目团队识别和解决潜在的质量问题，确保项目交付的产品和服务符合客户的需求和期望。
为了有效地执行质量控制计划，项目团队需要使用一些工具和技术来支持和辅助他们的工作。
本文将介绍一些常用的有效质量控制计划工具。
1. 流程图流程图是一种图形化的表示方法，用于描述产品或过程的流程和顺序。
在质量控制计划中，流程图可以帮助项目团队识别和理解产品和过程中的关键步骤和环节。
通过绘制流程图，项目团队可以更好地了解产品和过程中的各个环节，从而更好地进行质量控制。
2. 控制图控制图是一种统计工具，用于监控过程的稳定性和可预测性。
在质量控制计划中，控制图可以帮助项目团队识别和控制过程中的变异性，从而保证产品和过程的稳定性和一致性。
通过绘制控制图，项目团队可以监控关键指标的变化，并及时采取措施纠正偏差，确保产品和过程的质量符合要求。
3. 样本检验样本检验是一种常用的质量控制工具，用于评估产品和过程的质量。
在质量控制计划中，项目团队可以通过抽取一定数量的样本进行检验，以评估产品和过程的质量。
样本检验可以帮助项目团队及时发现和解决质量问题，确保产品和过程的符合性。
4. 核查表核查表是一种用于记录和核对质量要求的工具。
在质量控制计划中，项目团队可以使用核查表来确定产品和过程的关键要求，并通过核查表来核对产品和过程的符合性。
核查表可以帮助项目团队确保产品和过程的质量达到预期标准。
5. 基准文件基准文件是一种用于确定和控制产品和过程的质量标准的文件。
在质量控制计划中，项目团队可以使用基准文件来确定产品和过程的质量标准，并通过基准文件来监控和评估产品和过程的质量。
基准文件可以帮助项目团队确保产品和过程的质量符合预期要求。
6. 问题解决工具问题解决工具是一种用于解决质量问题的工具。
在质量控制计划中，项目团队可以使用问题解决工具来分析和解决质量问题，以提高产品和过程的质量。
质量控制12项工具

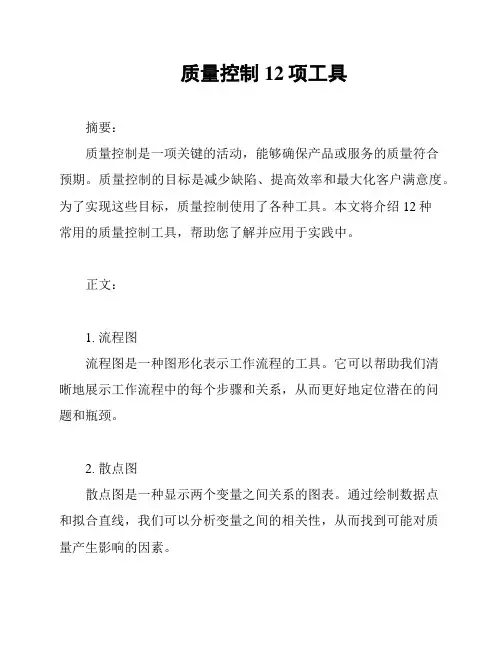

质量控制12项工具摘要：质量控制是一项关键的活动，能够确保产品或服务的质量符合预期。
质量控制的目标是减少缺陷、提高效率和最大化客户满意度。
为了实现这些目标，质量控制使用了各种工具。
本文将介绍12种常用的质量控制工具，帮助您了解并应用于实践中。
正文：1. 流程图流程图是一种图形化表示工作流程的工具。
它可以帮助我们清晰地展示工作流程中的每个步骤和关系，从而更好地定位潜在的问题和瓶颈。
2. 散点图散点图是一种显示两个变量之间关系的图表。
通过绘制数据点和拟合直线，我们可以分析变量之间的相关性，从而找到可能对质量产生影响的因素。
3. 直方图直方图是一种图形化显示数据分布的方法。
通过将数据分组并绘制柱状图，我们可以了解数据集中值的分布情况，帮助我们找到可能的异常值或无效数据。
4. 控制图控制图是一种用于监测过程稳定性的统计工具。
通过绘制过程数据和控制限，我们可以判断过程是否处于统计控制下，并及时采取措施以纠正偏差。
5. 鱼骨图鱼骨图也被称为因果图或石墨图。
它能帮助我们分析问题的根本原因，并找到可能的解决方案。
鱼骨图将问题分解为不同的因素，然后通过分析每个因素之间的关系来找到解决问题的方法。
6. Pareto 图Pareto 图也被称为80/20原则图。
它可以帮助我们确定导致质量问题最主要的原因。
通过对问题进行分类和排序，我们可以集中精力解决最主要的问题，从而最大限度地提高产品或服务的质量。
7. 样本检验样本检验是一种从整体中选取一部分物品或批次进行检验的方法。
通过对样本进行检测，我们可以推断整体的质量水平，从而减少资源和时间的浪费。
8. 效能矩阵效能矩阵是一种用于评估问题的优先级和解决方案的影响力的方法。
通过将问题和解决方案分别评分，并将其绘制在矩阵中，我们可以确定哪些问题应优先解决以及哪些解决方案最有效。
9. 5W1H5W1H是一种分析问题的常用方法。
它包括五个问题：What、Why、Where、When和Who，以及一个问题：How。
质量控制-7种工具
使用
柱形图表
10万
5万
2万
数量比较
5.图表
5.3 根据表现方式区分的分类
对比目标与实绩，适合与生产数量，不良率的管理。
特征
表现时间经过的连续变化或 趋向。
制定每日或每月数量大小及 累计，进行目标管理。
说 明
通过线的高低来比较。
形态
Z形图表
使用
曲线图表
变化状态
5.图表
5.3 根据表现方式区分的分类
1.质量
质量是决定产品或服务的有效性的性质或为履行使用目的而必备的性质，取决于多种质量特性的集合
一组固有特性满足要求的程度。-ISO9001:2000
要求：明示的、通常隐含的或必须履行的需求或期望
特性：可区分的特征
注1：术语“质量”可使用形容词如差、好或优秀来修饰。 注2：“固有的”（其相反是“外来的”）就是指在某物中本来就有的，尤其是那种永久的特性
选定及收集
1
1.按数量的大小整理并在各项目上记录。 “其他”排在最后。 2.计算累计数量及占有率。
整理及计算
2
1.在横轴上从左到右按数据量排列。 “其他”排在最后
画横，竖轴 及柱形
3
6.柏拉图
6.2 制定方法
内 容
名 称
顺序
1.在各柱形的右上端打点并用直线连接。
记录累计曲线
直观表现各部分的比率。
特征
可直观表现各部分的比率。
按占有率画在长方形带中。
说 明
按占有率区分整个圆。
形态
带状图表
使用
圆形图表
占有率
1月 56%
2月 20%
4月 10%
质量控制中的工具和设备
质量功能展开（QFD）
总结词
质量功能展开是一种将客户需求转化为产品设计要求和制造过程特性的方法， 有助于确保产品或服务的性能、功能和可靠性。
详细描述
QFD通过一系列矩阵和图表，将客户的声音转化为可操作的质量特性。它强调 跨部门协作，以确保在整个产品开发过程中充分考虑客户需求和期望。
六西格玛管理
总结词
测厚仪
用于测量材料厚度的测量 工具，如超声波测厚仪、 电涡流测厚仪等。
检测设备
硬度计
用于检测材料硬度的检测 设备，如洛氏硬度计、布 氏硬度计等。
光泽度计
用于检测材料表面光泽度 的检测设备，如光电光泽 度计等。
色差计
用于检测材料表面颜色的 检测设备，如色差计等。
校准工具
标准件
用于校准测量工具和检测设备的标准样品，如标准量块、标 准角度块等。
质量手册
总结词
质量手册是质量控制中用于描述组织质量管 理体系的文件，它提供了组织质量管理体系 的总体框架和指导原则。
详细描述
质量手册是组织质量管理体系的详细描述和 指南，它提供了质量管理活动的框架和指导 原则。质量手册通常包括质量管理原则、组 织的质量管理体系、质量管理流程、质量标 准和指标等内容，用于确保组织的质量管理 体系的一致性和完整性。
六西格玛管理是一种追求卓越品质和持续改进的管理哲学，通过减少变异和缺陷 来提高产品或服务的竞争力。
详细描述
六西格玛管理采用数据驱动的方法，通过定义、测量、分析、改进和控制五个阶 段，实现过程改进和减少变异。它强调团队合作、跨部门沟通以及持续改进的文 化。
05
质量评估工具
质量评估标准
行业标准
01
根据不同行业的特点和要求，制定相应的质量评估标准，如ISO
质量控制 7种工具
质量控制 7种工具质量控制 7种工具质量控制是一种系统化的方法，用于确保产品和服务的质量达到预期标准。
而质量控制工具是帮助分析、监测和改善质量的技术手段。
本文将介绍7种常用的质量控制工具，以帮助您实施有效的质量管理。
1.流程图流程图是一种图形化的工具，用于显示和分析产品或服务的工作流程。
通过绘制流程图，您可以清楚地了解每个步骤的顺序和依赖关系，以及哪些步骤可能引起质量问题。
在分析质量问题时，可以通过流程图找到潜在的改进点，以提高系统的效率和质量。
2.鱼骨图鱼骨图，也称为因果图或石墨烯图，是一种分析问题根本原因的工具。
它以鱼骨的形状展示各种潜在的问题因素，如人员、方法、材料和环境等。
通过绘制鱼骨图，您可以追溯问题的根本原因，并采取相应的纠正措施，以消除质量问题。
3.流程控制图流程控制图是一种统计工具，用于监控和控制过程的稳定性和能力。
它通过绘制过程数据的控制界限，以及跟踪过程数据是否在控制界限内，来确定过程是否稳定和可控。
流程控制图可用于发现过程中的变异性，并及时采取措施，以保证产品和服务质量的稳定性。
4.直方图直方图是一种可视化数据分布的工具。
它将数据按照一定的区间划分，并绘制出频率分布的柱状图。
通过直方图，您可以快速了解数据的分布情况，比较不同数据的相对频率，以及检测是否存在异常值。
直方图可用于分析问题的根本原因，并制定相应的改进措施。
5.散点图散点图是一种用于展示两个变量之间关系的图形。
它通过绘制数据点来显示变量之间的相关性。
散点图可用于分析两个变量之间的关系，并判断是否存在正向或反向相关。
通过分析散点图，您可以确定变量之间的影响因素，并针对性地采取措施，以提高质量和性能。
6.控制图控制图是一种用于监控和控制过程的工具。
它通过绘制过程数据的上下限控制界限，以及跟踪过程数据是否在控制界限内，来判断过程是否稳定和可控。
控制图可用于快速识别过程中的特殊因素和异常情况，并采取纠正措施，以提高质量和稳定性。
质量控制 7种工具
引言：在现代制造和服务行业中，质量控制是确保产品和服务质量的关键要素。
为了实现高质量标准，企业需要采用各种工具和技术来监测、评估和改进其生产过程。
本文将介绍质量控制的7种工具，包括直方图、因果图、帕累托图、散点图、控制图、5W1H和环形图。
概述：质量控制工具是帮助企业识别和解决质量问题的重要工具。
它们提供了一种系统的方法来分析问题的原因并采取适当的措施来改进质量。
这些工具可以用于数据分析、流程改进和决策制定等方面。
让我们逐一了解这些工具的作用和应用场景。
正文内容：1.直方图：1.1目的：直方图是一种用来展示数据分布的图表。
它可以帮助人们快速理解数据的分布情况，识别异常值和趋势。
1.2应用场景：直方图可以应用于各种数据类型，包括质量指标、生产过程数据和顾客满意度调查等。
它可以帮助企业识别潜在的质量问题，并采取相应的措施来改进。
2.因果图：2.1目的：因果图也被称为鱼骨图或石墨图，是一种用来表示问题根本原因的图表。
它可以帮助企业去发现问题的本质原因，从而采取正确的措施来解决问题。
2.2应用场景：因果图广泛应用于分析质量问题、生产流程优化和团队管理等方面。
通过用因果图来识别问题的原因，企业可以更好地理解问题，并采取针对性的解决措施。
3.帕累托图：3.1目的：帕累托图是一种按照重要性排序的直方图。
它可以帮助企业识别最主要的问题或原因，并优先解决。
3.2应用场景：帕累托图常用于分析质量问题、故障发生和生产过程中的瓶颈。
通过帕累托图，企业可以快速识别并解决最主要的问题，从而提高整体效率和质量水平。
4.散点图：4.1目的：散点图是一种用来表示两个变量之间关系的图表。
它可以帮助企业理解两个变量之间的相互作用规律，从而优化生产过程或服务提供。
4.2应用场景：散点图广泛用于分析质量指标和生产参数之间的关系。
通过散点图，企业可以找到最佳的操作条件，以实现最佳的质量和绩效结果。
5.控制图：5.1目的：控制图是一种用来监控过程稳定性和变异的工具。
