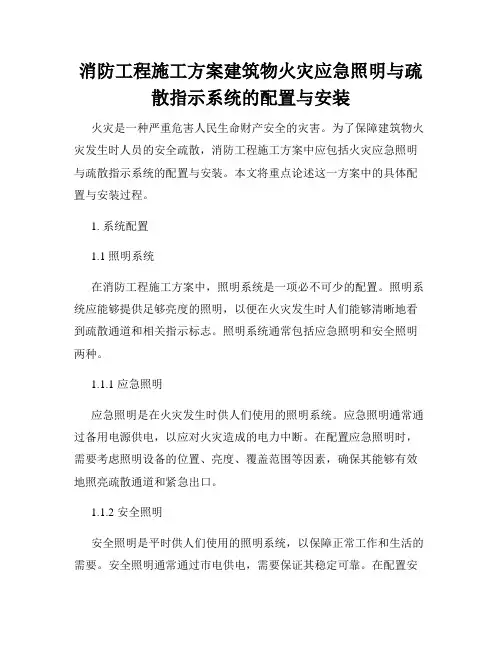

消防工程施工方案建筑物火灾应急照明与疏散指示系统的配置与安装火灾是一种严重危害人民生命财产安全的灾害。
为了保障建筑物火灾发生时人员的安全疏散，消防工程施工方案中应包括火灾应急照明与疏散指示系统的配置与安装。
本文将重点论述这一方案中的具体配置与安装过程。
1. 系统配置1.1 照明系统在消防工程施工方案中，照明系统是一项必不可少的配置。
照明系统应能够提供足够亮度的照明，以便在火灾发生时人们能够清晰地看到疏散通道和相关指示标志。
照明系统通常包括应急照明和安全照明两种。
1.1.1 应急照明应急照明是在火灾发生时供人们使用的照明系统。
应急照明通常通过备用电源供电，以应对火灾造成的电力中断。
在配置应急照明时，需要考虑照明设备的位置、亮度、覆盖范围等因素，确保其能够有效地照亮疏散通道和紧急出口。
1.1.2 安全照明安全照明是平时供人们使用的照明系统，以保障正常工作和生活的需要。
安全照明通常通过市电供电，需要保证其稳定可靠。
在配置安全照明时，需要考虑照明设备的布局、数量、亮度等因素，确保建筑物各个区域都有足够的照明。
1.2 疏散指示系统疏散指示系统是建筑物中的一种重要设备，用于指示人员疏散的方向和路径。
疏散指示系统通常包括安全标志、疏散指示灯和疏散指示标志等。
1.2.1 安全标志安全标志是指示人员疏散方向和路径的标志，通常采用明亮且易于识别的颜色和图案。
安全标志应在建筑物的关键位置设置，如走廊、楼梯间、出口等。
在配置安全标志时，需要根据建筑物的布局和功能确定标志的数量和位置，确保人员能够清晰地看到并按照标志指示进行疏散。
1.2.2 疏散指示灯疏散指示灯是指示人员疏散方向和路径的灯光设备。
疏散指示灯通常采用明亮而持久的照明方式，以确保在火灾发生时能够清晰地指示人员前进的方向。
在配置疏散指示灯时，需要考虑其亮度、位置和布局，确保人员能够迅速找到并跟随灯光的指引进行疏散。
1.2.3 疏散指示标志疏散指示标志是指示人员疏散方向和路径的标志。
消防应急照明和疏散指示系统施工及安装规范
消防应急照明与疏散指示系统施工及安装规范1施工１主要设备规定１、智能疏散系统中得灯具、应急照明集中电源与应急照明控制器等各类产品应就是通过国家型式认可(或认证)得产品。
产品得名称、型号、规格、使用电池应与市场准入制度要求得有效证明文件一致、检验方法:核对认可(或认证)证书与产品标志、名称、型号、规格就是否相符;核对检验报告(有产品照片)与产品外观就是否相符。
检查数量:每个批次、每个规格各抽一台。
2、自带电源型消防应急灯具应抽查应急工作时间与状态转换功能,其应急工作时间不应小于其标称得应急工作时间。
状态转换与状态指示应正常。
检验方法:充电２4ｈ后放电,期间观察灯具得状态转换与状态指示,测量放电时间。
检查数量:每个批次、每个规格各抽一台。
3、疏散指示牌应就是通过国家消防产品质检中心检验合格产品。
产品名称、型号、规格应与检验报告一致。
核对检验报告(有产品照片)与产品外观就是否相符。
施工前,应具备系统图、设备布置平面图、接线图、安装图以及消防联动逻辑说明等必要得技术文件、施工过程中,施工单位应做好施工(包括隐蔽工程验收)、检验、调试、设计变更等相关记录。
施工过程结束后,施工方应对系统得安装质量进行全数检查、竣工时,施工单位应完成竣工图及竣工报告。
2安装1系统得安装规定1、系统布线应符合国家标准GＢ50３03《建筑电气工程施工质量验收规范》要求。
2、消防应急灯具与供电线路之间得连接不得使用插头连接。
3、消防应急灯具安装后不应对人员正常通行产生影响。
消防应急疏散指示标志灯周围应保证无其她遮挡物,消防应急灯具不应安装在可燃材料表面上。
4、带有疏散方向指示箭头得消防应急疏散指示标志灯在安装时应保证箭头指示疏散方向得与疏散方向相同。
5、指示出口得消防应急标志灯应固定在坚固得墙上或顶棚下,安装方式可以明装,也可以嵌墙暗装、6、消防应急灯具在安装时应保证灯具上得各种状态指示灯易于观察,试验按钮(开关)能被人工或遥控操作、7、消防应急照明灯安装时,在正面迎向人员疏散方向,应有防止造成眩光得措施。
集中电源智能控制型消防应急照明疏散系统施工工法
集中电源智能控制型消防应急照明疏散系统施工工法一、前言集中电源智能控制型消防应急照明疏散系统施工工法是一种应用于建筑物消防设施的新型施工方法。
该工法基于智能化的电力控制系统，能够实现消防应急照明和疏散指示功能，在火灾事故发生时保障人员安全疏散。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. 集中控制：该工法通过集中电源智能控制系统实现对消防应急照明和疏散指示的集中控制，提高了系统的稳定性和可靠性。
2. 智能化：该系统采用了智能化的控制技术，能够根据火灾情况自动启动并控制照明和指示设备，提高了系统的反应速度和准确性。
3. 节能环保：该系统采用LED照明设备，具有低能耗、长寿命、高亮度等特点，能够降低能源消耗和环境污染。
4. 灵活性强：该系统可根据不同的建筑物需求进行定制设计，实现多种灯具组合和照明模式的控制，满足不同场景的需求。
三、适应范围该工法适用于各类建筑物消防设施的应急照明和疏散指示，包括商业建筑、办公楼、公共场所、工业厂房等各类建筑。
四、工艺原理该工法的实施原理是通过集中电源智能控制系统，在火灾发生时，自动控制应急照明灯具和疏散指示器的启动和工作。
系统通过电路连接各个控制点，当发生火灾时，控制系统会自动收到相关信号，并切换到应急模式。
系统将自动点亮应急照明灯具，并显示疏散指示器，引导人员安全疏散。
五、施工工艺1. 布线：根据设计方案，布置集中电源与各个控制点的电路连接，采用合适的电缆进行布线。
2. 安装控制设备：根据设计方案和现场实际情况，安装集中电源智能控制器和相关传感器设备，建立电路连接。
3. 安装照明设备：根据设计方案，在各个疏散出口、走廊等区域安装LED应急照明灯具，并与集中电源智能控制器连接。
4. 安装疏散指示器：根据设计方案，在适当位置安装疏散指示器，并与集中电源智能控制器连接。
5. 联接与调试：对安装完毕的设备进行电路连接和功能调试，确保各个设备正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能消防应急照明和疏散指示系统施工方案1前言一．工程概况1．建筑概况：本项目位于XXX，项目慨况：本项目由住宅及商业两个地块组成；本次设计为商业地块。
本项目由地上1栋3层商业及影院，1栋3层商业街，1栋150米高层写字楼，地下一层北侧为超市及商业街，南侧为汽车库和设备用房；地下二层及地下三层为汽车库和设备用房。
停车库防火类别为I类,地下每层设有两个双车道出入口，并及住宅地块地下室联通。
本项目合理使用年限为50年，抗震设防烈度为六度，结构安全等级为二级，耐火等级均为一级。
地下部分采用全现浇钢筋混凝土框架结构体系，地上塔楼结构形式为框筒结构,多层商业结构形式为框架结构。
地下室防水等级为一级,防渗等级为P8(底板),地下室层高4.5米+3.9米+3.8米,室外覆土1.2米。
二．施工依据2．本项目设计合同及建设方提供的设计任务书；3．本项目初步设计文件及相关部门批复意见。
4．建设单位提供的建筑用地周围市政条件资料；5．相关专业提供的工程设计资料；6．中华人民共和国现行主要标准及法规：7．《民用建筑设计通则》GB 50352-20058．《民用建筑电气设计规范》JGJ 16-20089．《供配电系统设计规范》GB 50052-200910．《低压配电设计规范》GB 50054-201111．《建筑照明设计标准》GB 50034-201312．《建筑物防雷设计规范》GB 50057-2010《建筑设计防火规范》GB 50016-2014三、疏散照明设置：1）在门厅、走道、疏散楼梯间、电梯前室、地下车库、避难层等场所设置疏散用的应急照明。
2）本工程疏散照明采用集中电源集中控制型智能应急疏散照明系统，系统由智能应急疏散照明控制器、应急照明分区集中电源及配电装置、集中电源监控型标志灯、照明灯组成。
系统分区集中电源能够确保在应急状态下供电90min以上，由该系统控制的应急灯具和疏散指示灯具均采用专用的LED灯具。
3）疏散照明的地面平均照度要求水平疏散通道不应低于1lx，人员密集场所、避难层不应低于2lx；垂直疏散区域不应低于5lx。
4）上述场所，除设置疏散照明外，还在各安全出口处和疏散走道，分别设置安全出口标志和疏散指示标志。
在地下商业区域的内疏散走道及主要疏散路线的地面上增设能保持视觉连续性的蓄光型疏散指示标志。
2 特点2.0.1系统计算机化：系统应用自动化技术、计算机技术和信息传输技术。
集保护、监测、控制、通信等多种功能于一体的开放式、网络化、单元化、组态化的分布式远程测控系统。
控制器是由工业控制计算机组成，消防应急灯具内嵌微型计算机芯片，利用计算机软件实现“测控管”一体化。
2.0.2系统能和消防火灾报警系统联动利用通讯接口电路使系统及消防火灾报警联动，可以快速、准确地获得火灾的位置信息，计算机自动生成疏散预案，并控制消防应急标示灯指示出最佳疏散路线，实现“就近疏散”向“安全疏散”转变。
智能疏散三维图2.0.3安全电压供电消防应急灯具采用DC24V供电。
供电系统被称之为“不带电系统”，无需防护，绝对安全！2.0.4电源分散设置电池总站式供电系统存在供电全面瘫痪的风险；自带电源式消防应急灯具需要定期更换内置的电池，灯具拆装工程量大，运行成本高。
采用分散设置的集中供电方式是事故最低、运行成本最低的解决方案。
3 适用范围本工法可广泛适用于大型公共建筑物及人员密集场所。
如：机场航站楼、火车站、地铁站、隧道、码头、体育场馆、展览馆、博物馆、影剧院、医院、地下车库、大型百货商场、超市、酒店、高层或超高层公共建筑等。
4 工艺原理智能消防应急疏散系统的工作原理4.1 监测原理疏散系统是一种分布式远程测控系统。
系统中的消防应急灯具、应急照明集中电源、应急照明分配电装置等其它功能附件都拥有一个由微型计算机芯片、信号采集电路和通信接口电路构成的电路模块，每个电路模块都具有独立的地址编码。
电路模块自动地进行数据采集，以此判断是否发生了供电故障、线路故障、光源故障。
如果发生故障，电路模块利用通信网络将故障类型和位置信息上报给控制器，控制器报警并记录故障类型、发生部位、发生时间，提醒管理人员及时维修，当故障排除后系统自动返回正常工作状态。
4.2 控制原理1、火灾模式：疏散系统及消防火灾报警系统联动，在接受到火灾报警信息后，自动快速开启消防应急照明灯，同时系统会依据火灾发生地点，烟雾蔓延方向等信息，自动生成疏散预案，控制应急标志灯改变指示方向，帮助建筑物内人群快速地选择最佳逃生路线。
2、灾害模式：在灾害发生时，系统可以以人工方式进入灾害模式，由值班人员实施干预，控制消防应急标志灯的指示方向，控制开启或关闭消防应急照明灯。
在停电、地震、或其它需要疏散人群使用。
4.3 管理原理疏散系统的软件具有以下管理功能：1、系统定制：设备类型设置、应急照明联动配置。
2、报警和事件处理：记录历史数据、故障信息、火警信息、应急时间，打印历史记录，实现异地保存，年检、月检、日检；3、设备管理：设备添加、设备基本信息设置、设备旋转、设备移动、设备删除、设备查找；4、图层管理：添加图层、修改图层、删除图层、图层放大、图层缩小、图层移动、图层还原、图层比例设置；5、预案管理：预案编制、预案模拟仿真。
5 施工工艺流程及操作要点集中电源集中控制型智能消防应急疏散系统（以下简称系统），由应急照明控制器（系统控制主机）、应急照明集中电源（分布电源）、主分配电装置（信号采集及主电分配）、终端分配电装置（终端灯具供电及保护功能）、消防应急标志灯具组成。
5.1施工步骤：图纸深化设计——管路敷设——系统布线——配电箱体安装——灯具安装——系统调试5.2施工工艺5.2.1图纸深化设计1、根据现场需求和建筑结构布放灯具，在根据防火分区确定供电回路；最后设计灯具层布线。
2、根据精装修图纸及精装修点位图调整灯具的定位（保证灯具间距不大于9米）3、确定好供电回路、灯具定位图，编制出灯具编码图。
灯具编码图5.2.2管路敷设要特别注意E-BUS是弱电系统管路要单独敷设。
本系统采用的是JDG管。
1、管路敷设及固定：1、按设计及现场情况沿最近路线敷设，超过下列长度要求应在中间加接线盒：（1）管路长度超过30米，无弯曲；（2）管路长度超过20米，有一个弯；（3）管路长度超过15米，有两个弯；（4）管路长度超过8米，有三个弯。
2、JDG管管路，经过建筑物的沉降缝或伸缩缝处，应装设补偿装置。
3、JDG管管路弯曲敷设时，弯曲管材弧度应均匀，焊缝处于外侧。
不应有折皱、凹陷裂纹、死弯等缺陷。
切断口平整、光滑。
管材弯扁程度不应大于管外径的10%。
4、JDG管管路垂直敷设时，管内绝缘电线截面应不大于50mm2长度每超过30米，应增设固定导线用的拉线盒。
5、JDG管管路明敷设时，管材的弯曲半径不宜小于管材外径的6倍。
当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管材外径的4倍。
6、JDG管管路明敷设时，支架、吊架的规格，当无设计要求时，不应小于下列规定：（1）圆钢：直径6mm。
（2）扁钢：30mm×3mm。
（3）角钢：25mm×25mm×3mm。
7、JDG管管路水平或垂直明敷设时，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。
8.、JDG管管路明敷设时，排列应整齐，固定点牢固，间距均匀，固定点间距不应大于1.0米。
固定点及终端、弯头中点、电气器具或盒（箱）边缘的距离宜为150~300mm。
9.、JDG管管路暗敷设时，宜沿最近的路线敷设，且应减少弯曲。
其弯曲半径不应于管外径的6倍。
埋入混凝土内平面敷设时，其弯曲半径不应小于管外径的10倍。
10、JDG管管路埋入墙体或混凝土内时，管路及墙体或混凝土表面净距不应小于15mm。
11、JDG管管路暗敷设时，管路固定点应牢固，且应符合下列规定：（1）敷设在钢筋混凝土墙及楼板内的管路，紧贴钢筋内侧及钢筋绑扎固定。
直线敷设时，固定点间距不大于1000mm。
（2）敷设在砖墙、砌体墙内的管路，垂直敷设剔槽宽度不宜大于管外径5mm。
固定点间距不大于1000mm。
连接点外侧一端200mm处，增设固定点。
（3）敷设在预制圆孔板上的管路平顺，紧贴板面。
固定点间距不大于1000mm。
12、JDG管管路进入落地式箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为50~80mm。
13、JDG管管路进入盒（箱）处，应顺直，且应采用专用接头固定。
14、JDG管管路及其他管路间最小距离不小于50mm。
三、管路连接：1、JDG管管路连接的紧定螺钉，应采用专用工具操作。
不应敲打、切断、折断螺帽。
严禁熔焊连接。
2、JDG管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。
管材插入连接套管接触应紧密，且应符合下列规定：（1）直管连接时，两管口分别插入管接头中间，紧贴凹槽处两端，用紧定螺钉定位，用专用工具旋紧至螺钉帽脱落，不准使用手钳旋紧固定，紧定螺钉处于可视部位，以便于检查。
（2）弯管连接时，弯曲管两管口分别插入管接头中间，紧贴凹槽处，用紧定螺钉定位后，进行旋紧至螺钉帽脱落。
3、JDG管管路，当管径为Φ32mm及以上时连接套管紧定螺钉不少于2个。
4、JDG管插入连接套管前，插入部分的管端应保持清洁，连接处的缝隙应有封堵措施，套管连接处涂导电膏或用黑胶布包缠严密，防止沙浆渗入堵塞管道。
5、JDG管管路及盒（箱）连接时，应一孔一管，管径及盒（箱）敲落孔应吻合。
管及盒（箱）连接处，应采用爪型螺纹帽和螺纹管接头锁紧。
两根及以上管路及盒（箱）连接时，排列应整齐、间距均匀应不小于20~30mm。
不同管径的管材，同时插入盒（箱）时，应采取技术措施。
6、JDG管管路敷设完毕后，管路固定牢固，连接处符合规定，易进异物的端头应封堵。
四、管路固定：1、管路固定采用绑丝及钢筋绑扎固定盒箱处固定点距箱盒边不大于0.2米，固定点不少于两个，中间固定点间距不大于1米，管路固定牢靠；2、必须采取每边两点加强固定，防止打混凝土时管路断开错位。
3、管子弯曲半径不小于管径的10倍，弯扁度小于0.1倍管径，出现弯扁现象必须重新弯曲，以免日后无法穿线。
五、管路接地：1、JDG管及其金属附件组成的电线管路，当管及管、管及盒（箱）按规定正确连接时，连接处可不设置跨接接地线。
管路外壳应有可靠接地。
2、JDG管管路及接地线不应熔焊连接。
3、JDG管管路不应作为电气设备接地线。
5.3系统布线本系统中主机及各配电箱之间、各配电箱及所带载的终端灯具之间均为24V（电源&信号）低压传输，应通过消防线槽或弱电线槽布线，切不可在强电桥架（线槽）布线，若经过强电桥架或强干扰源必须套镀锌钢管屏蔽干扰否则严重干扰通讯及系统稳定性。
（只采用带有常规屏蔽层的四芯线亦不能完全屏蔽强电干扰）1、布线要求1）每层主分配电装置引至应急照明终端分配电装置的线路要求：线型：电源线WDZN-BYJ-2*4.0mm ²和通讯线WDZN-RYJS-2*1.5mm²，共管，穿JDG25管保护，各引至集中电源箱内按照接线图连接。
