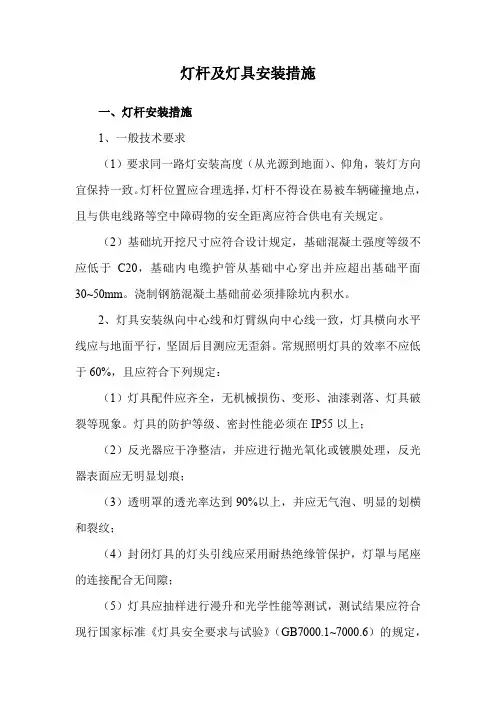

球场照明灯杆的安装方法
篮球场照明灯杆安装流程：
1.布地线，在球场周圈挖槽，把4平方的电线埋下去。
2.埋预埋件，挖60*60*80CM的亢，把预埋件埋下去，用水泥沙子埋起来。
3.等3-4天水泥沙子干了之后就可以去竖灯杆了。竖灯杆先把灯杆里的电线穿上，把灯具用螺丝上在灯头上，把灯具调试好，确定好灯具没有问题后就可以把灯杆竖起来了，把螺丝宁好就可以了。安装完毕。
柏克体育球场安装专家。
篮球场馆灯光照明设计及布置示意图
篮球场馆灯光照明设计及布置示意图 集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
篮球场馆灯光照明设计及布置示意图 一、室内篮球馆灯具宜采取下列布置方式： 1、直接照明灯具布置： (1)顶部布置：灯具布置在场地上方，光束垂直于场地平面的布置方式。 (2)两侧布置：灯具布置在场地两侧，光束非垂直于场地平面的布置方式。 (3)混合布置：顶部布置和两侧布置相结合的方式。 2、灯具布置应符合下列使用要求： (1)顶部布置宜选用对称型配光的灯具，适用于主要利用低空间，对地面水平照度均匀度要求较高，且无电视转播要求的体育馆。 图：6-3-21 (3)混合布置宜选用多种配光形式的灯具，适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。 (4)按照明灯具布置宜采用有中，宽光束配光的灯具，适用于层高较低，跨度较大及顶栅反射条件好的建筑空间，同时适用于对眩光限制较严格且无电视转播要求的体育馆，不适用于悬吊式灯具和安装马道的建筑结构。 篮球馆灯具布置应符合以下规定： 1、宜以带型布置于球场两侧，并应超出比赛场地端地1米。 2、灯具安装不应低于是12米。 3、以蓝框为中心直径4米内的圆区上方不应布置灯具。 4、灯具瞄准角度尽量低于65度。 5、篮球场两侧正面不能布置灯具直射球场。 二、室外篮球场 1、室外篮球场应采用以下布灯方式： (1)两侧布置：灯具与灯杆或建筑马道相结合，以连续光带形式或簇状集中形式布置在比赛场地两侧。 (2)四角布置：灯具与集中形式与灯杆相结合，布置在比赛场地四角。 (3)混合布置：两侧布置与四角布置相结合。 2、室外篮球场灯具布置应符合下列规定： (1)无电视转播时宜采用场地两侧立杆布灯方式。 (2)采用场地两侧布灯方式，灯具不宜布置在球框中心沿底线20度的范围内，灯杆底部与场地边线之间的距离不应小于1米，灯具高度宜满足灯具到场地中心线的垂直连线，与场地平面之间的夹角不宜小于25度。 (3)任何照明方式下，灯杆的布置均不应防碍观众的视线。 (4)场地两侧应采用对称的灯具布置方式，提供相同的照明。 (5)比赛场地的灯具高度不应低于12米，训练场地灯具高度不应低于8米。
灯光球场设计简述
灯光球场设计简述 热9已有 42 次阅读2009-10-10 22:33 一、高尔夫球场照明设计中关注的焦点问题（以美国MUSCO为例） 对高尔夫球场照明设计来说，关注的核心当然是其照明的效果，包括球场的照度水平、照度的均匀性和一致性，眩光对球手的影响，外溢光对周边环境的影响等。 由于高尔夫运动本身具有的特点，其不同区域对照明的要求是不同的，发球台，球道、果岭具有不同的照明要求。 眩光是高尔夫球场照明设计中必须考虑的另外一个焦点问题，也是球手抱怨最多的一个问题。在体育照明设计中，明确有眩光定义和数值要求的标准是国际足联的体育场照明标准，影响眩光的主要因素有灯具的眩光控制特性，照明设计以及周围背景环境。 目前灯具对眩光控制有两种方式：内置式眩光控制器和内外结合式眩光控制器，实际效果表明内外结合式眩光控制器具有对光线更好的控制作用。针对高尔夫球场的照明特性，可以选用不同的眩光控制器用于发球台和球道、果岭、以便更好地达到照明控制效果。 球场灯光照明对球场景观的影响也是必须考虑的一个重要问题。高尔夫球场是贴近大自然的一种休闲体育运动，提倡绿色人文景观，设计师们对灯杆的布置会提出其要求，要求与球场景观相结合，将灯杆尽可能隐藏于树木绿化物中，远离球道开阔地带。 二、高尔夫球场照明设计依据和原则 1、设计依据 ①高尔夫球场平面图及相关设计要求； ②国际照明协会体育运动照明标准IESNA RP-6-01 《Sports and Recreational Area Lighting》；
③美国Musco照明设计软件标准《Musco Lighting Software Specifications》； ④高尔夫球场Musco照明设计推荐标准； ⑤《GB50034--2004民用建筑电气设计标准》； ⑥《JGJ16--92民用电气设计规范》； ⑦LD+A Lighting Design + Application by IES。 2、设计原则 在发球台区域，灯杆的最佳位置是发球台正后方，这样可以有效地防止球手的阴影遮住高尔夫球。特别长的发球台有可能需要两根灯杆来提供照明，此时必须防止前面发球台附近的灯杆不能干扰后面的发球台。 在球道区域，两侧的灯光必须满足其余光可以满足看见落在球道两侧球的要求，同时尽量减少给相邻球道带来的眩光。对于窄的球道（球道宽度小于二倍灯杆高度），灯杆最好两侧交叉布置，以尽量减少灯杆数量。对于超过二倍灯杆高度的球道来说，灯具投射时光束一定要交叉重叠，为了获得较好的均匀度，要求灯杆之间的距离不能超过灯杆高度的3倍。所有灯具投射方向必须与击球方向一致，带有眩光控制器和其它相关附件。 果岭以相反的两个不同方向进行照射，这可以减少球手在推球时的阴影。灯杆必须布置在与果岭中心线15~35度的范围内。前面15度的限制主要是为了减少对球手的眩光，后者主要是为了防止灯具干扰击球。此二灯杆之间的距离不应超过3倍灯杆高度，且每个灯杆上必须有不少于两个的灯具，如果遇有沙坑、水域、球道或其它障碍物，就必须另外考虑灯具数量和投射角度。 在灯具光束类型的选择问题上，为了获得更好的均匀度和减少眩光，我们在给发球台和果岭提供水平照度时必须采用宽光束的灯具，而不能为了得到更高的照度数据而选用窄光束的灯具类型。在球道照明上，必须用不同宽窄光束的灯具组合使用，才能得到更好的照明效果，尽量优先采用宽光束灯具。灯具可供选择的配光曲线越多，越能得到更好的照明设计效果。
足球场照明
足球场照明
足球场照明 作者: 照明工程师社区 关键词: 这份报告是足球场泛光照明指导性文件，适用于从训练场到带有观众看 台的体育场。本文件不仅用于足球场，也可用于橄榄球场或曲棍球球场以及某些 类似的运动比赛场地。 １ 简介 足球场照明质量主要取决于照度水平、照度均匀度和眩光控制程度。运动员所需 的照明水平与观众不一样，对运动员而言，所需照明水平相对较低，而观众的目的是 观看比赛，照明要求是随着观看距离的增加而增加的。b5E2RGbCAP 表中给出的是照度正常使用值，在设计的时候，要考虑到灯具使用寿命期内因灰 尘或光源衰减而造成的光输出减少。光源的衰减取决于安装地点的环境条件和所选择 的光源类型，因此，新灯具的初始照度为表中推荐值的１．２～１．５倍。p1EanqFDPw 灯具产生眩光的程度取决于灯具的密度、投射方向、数量、在赛场中观看的位 置、环境亮度等。 事实上，灯具的数量与赛场观众席的多少有关。相对而言，训练场只要安装简单 的灯具即可；而大型体育场要安 装更多的灯具，通过控制光束，以达到高照度、低眩光的目的。 除了对运动员和观众眩光外，灯具也能在赛场外产生眩光。但不要将灯光照射到 足球场或体育场周围的道路或居民区。DXDiTa9E3d
1 / 10
来源:照明工程师社区
时间:2007-01-08
关于彩色电视转播的照明要求，在"ＣＩＥ２８号出版物（１９７５）--体育比赛 彩色电视转播照明要求"中已提出。RTCrpUDGiT ２ 观众较少或没有观众的娱乐、训练场照明 ２．１ 照度 2.1.1 照度水平 比赛场地内平均水平照度值为５０～１５０Ｌｕｘ。 2.1.2 照度均匀度 训练场最小水平照度与平均水平照度之比不小于１∶４。 ２．２ 光源 足球场照明光源可采用金属卤化物灯、高压钠灯和卤钨灯，光源的选择由每年使 用的时间、工程初次投资和维护成本决定。5PCzVD7HxA ３ 有观众席的场地照明 ３．１ 照度 3.1.1 照度水平 对观众而言，运动员的可见度既与垂直照度有关，又与水平照度有关。垂直照度 取决于泛光灯的投射方向和位置，参见图４。由于水平照度易于计算和测量，因此照 度推荐值指的是水平照度。观众数量因赛场的不同差异较大，而观看距离与赛场的容 量有关，所以赛场所要求的照度按 jLBHrnAILg 上表要求随体育场的增大而增加。 3.1.2 照度均匀度 事实上，照度绝对均匀是不可能达到的。照度均匀度既可用照度的最小值Ｅｍｉ ｎ与最大值Ｅｍａｘ之比表示，也可用照度的最小值Ｅｍｉｎ与平均值Ｅａｖｅ之比
2 / 10
篮球场馆灯光照明设计及布置示意图
篮球场馆灯光照明设计及布置示意图 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
篮球场馆灯光照明设计及布置示意图 一、室内篮球馆灯具宜采取下列布置方式： 1、直接照明灯具布置： (1)顶部布置：灯具布置在场地上方，光束垂直于场地平面的布置方式。 (2)两侧布置：灯具布置在场地两侧，光束非垂直于场地平面的布置方式。 (3)混合布置：顶部布置和两侧布置相结合的方式。 2、灯具布置应符合下列使用要求： (1)顶部布置宜选用对称型配光的灯具，适用于主要利用低空间，对地面水平照度均匀度要求较高，且无电视转播要求的体育馆。 图：6-3-21 (2)两侧布灯宜选用非对称型配光灯具，布置在马道上，适用于垂直照度要求较高以及有电视转播要求的体育馆。两侧布灯时，灯具瞄准角不应大于65度。图6.3.2-2,灯具图：6.3.2-3 (3)混合布置宜选用多种配光形式的灯具，适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。 (4)按照明灯具布置宜采用有中，宽光束配光的灯具，适用于层高较低，跨度较大及顶栅反射条件好的建筑空间，同时适用于对眩光限制较严格且无电视转播要求的体育馆，不适用于悬吊式灯具和安装马道的建筑结构。
图6.3.2-5 篮球馆灯具布置应符合以下规定： 1、宜以带型布置于球场两侧，并应超出比赛场地端地1米。 2、灯具安装不应低于是12米。 3、以蓝框为中心直径4米内的圆区上方不应布置灯具。 4、灯具瞄准角度尽量低于65度。 5、篮球场两侧正面不能布置灯具直射球场。 二、室外篮球场 1、室外篮球场应采用以下布灯方式： (1)两侧布置：灯具与灯杆或建筑马道相结合，以连续光带形式或簇状集中形式布置在比赛场地两侧。 (2)四角布置：灯具与集中形式与灯杆相结合，布置在比赛场地四角。 (3)混合布置：两侧布置与四角布置相结合。 2、室外篮球场灯具布置应符合下列规定： (1)无电视转播时宜采用场地两侧立杆布灯方式。
标准篮球场灯光方案
标准篮球场照明方案 设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。本人根据相关球场工程的安装案例特设计此套室内球场的LED 照明替代传统金卤灯的相关方案供大家参考。 户外标准篮球场照明方案 适用：小区，广场，学校以及比赛场地 使用灯具：2×160wLED泛光灯，6套，可替换传统金卤灯光源2×400W 效益对比：LED灯具实际耗电172W,金卤灯耗电480W使用寿命LED三年，金卤灯一年 灯杆说明：6米，热镀锌杆直径114MM，厚度3MM 布置方案：六套灯具分布于两侧，主可保证比赛、球队训练要求。 灯具布置平面图： 灯具布置效果图： 此方案优点： 在同等亮度的基础上，由160w的LED灯具替代400w金卤灯 灯具图片： 灯具才尺寸L450×W315×H225MM 灯珠数量： 2颗80W集成灯珠 AC85~265V 外壳材质：高纯度压铸铝+5MM钢化玻璃面盖
功率因数：>9.5 色温：2700-6500K 光通量：10800-11400LM 使用寿命：>50000H 使用芯片：美国普瑞 质保：3年 灯具整体图片： 灯具整理包含： LED灯头（2×160W） 灯杆(114直杆) 地脚笼（常规尺寸：200×200×600MM） 整体质保：三年 地脚笼图片： 室内标准篮球场照明方案 本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。 建议使用单位：企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。 本方案相关球场参考数据： 整体场馆尺寸：长：36米宽：23米高：8-12米 球场比赛场地：长：28米宽：15米 （以上数据为室内多用体育馆---羽毛球场、篮球场、排球场一体场所标准数据）
室外足球场照明解决方案
目录 一、照明特点 (2) 二、照明标准 (2) 三、照明设计 (3) 四、安装、操作和维护 (4) 五、常用灯具 (5) 六、足球场布灯设计及效果 (5)
摘要：足球场地面积：比赛场地应为长方形，其长度不得多于120米或少于90米，宽度不得多于90米或少于45米（国际比赛的场地长度不得多于110米或 少于100米，宽度不得多于75米或少于64米）。在任何情况下，长度必须超过宽度。 一、照明特点 足球场照明质量主要取决于照度水平、照度均匀度和眩光控制程度。运动员所需的照明水平与观众不一样，对运动员而言，所需照明水平相对较低，而观众的目的是观看比赛，照明要求是随着观看距离的增加而增加的。灯具产生眩光的程度取决于灯具的密度、投射方向、数量、在赛场中观看的位置、环境亮度等。事实上，灯具的数量与赛场观众席的多少有关。相对而言，训练场只要安装简单的灯具即可；而大型体育场要安装更多的灯具，通过控制光束，以达到高照度、低眩 光的目的。 二、照明标准 足球场照明标准
三、照明设计 1、安装方式 场地照明有两个基本布置方式：四角布置—灯具装在球场对角延长线附近的高塔上;侧向布置—灯具安装相对较低，灯具位于球场的两侧。后者又可细分成两种方式： (1)多塔(杆)安装，球场一边设2、3或4个塔; (2)光带安装，灯具安装在顶棚或马道上，照明时灯形成与球场边线相平行的光带。 2、四角布置 角塔结构安装方式，这种方式是可接受的。灯塔高度应保证塔上最下面一排灯具到球场中心点与球场的夹角不小于20°，为了减少对运动员和观众的眩光，可以将这个角度放宽到30°，但是这样灯塔的投资又会增加，而且垂直照度与水平照度之比会减小。球场边线中点处向外偏至少5°，以确保边线附近的运动员身上的垂直照度。通过增加这个角度，对向底线运动的运动员来说，眩光减小了，垂直照度同时增加。增加角度的极限取决于妨碍灯具照明的看台顶棚和在球场上的阴影。球门中点向外至少15°以限制踢角球时球门区运动员的眩光。 两个角度限制线确定了灯塔的位置，理想的办法是灯塔尽可能靠近球场对角线的延长线。为了保证整个球场都有照明，灯塔最下面一排灯至球场的角与球场的夹角不大于70°，这样可以有效地确定灯塔到球场一角的最小距离。 3、侧向布灯 侧向布灯推荐位置，泛光灯的要求既适合多塔(一侧为2、3、4个塔)，又适合光带。 从球场纵轴方向看过去，α的最小值20°只适用于训练场和低级别的赛场，因为此时眩光控制水平较低。α为25°时，眩光控制得较好，同时又有较高的垂直照度。尽管α增大有利于控制眩光，但垂直照度分量减小，灯塔或马道的投资将大大增加，不可能为了增大α角而加高看台顶棚，尽管结构可以承受泛光照明装置。边线附近对泛光灯的仰角由角度β确定，如果水平照度与垂直照度之间有恰当的比例，则β角不应大于75°。如果看台顶棚边缘的灯具没有合适的β值，可以将泛光灯安装在顶棚下或采取其它特殊方式。 球场每边设3组或4组泛光灯。当β值在75°～60°之间，有必要用每侧4塔方案，以保证有合适的照度均匀度。当β值在60°～45°之间，则要考虑采用每侧
总结体育运动场馆照明六种球场专用灯眩光能量及危害简析
场馆照明六种球场专用灯眩光能量及危害简析 一、影响运动场馆照明质量的最大因素是：球场灯光的眩光能量及危害！ （一）、民用室内羽毛球、乒乓球、篮球、排球、网球等，体育运动场馆照明设计指标，主要有两个方面的内容。第一、场地水平照度值和垂直照度值以及均匀度。第二、球场专用灯光的光色质量品质。 场馆照明设计质量，具体内容主要表现在以下五个方面。 1、没有眩光危害：场地灯光不刺眼、不晃眼、不耀眼。对空中飞行的球体，没有眩目危害效应，看得见、看得清、看的真实。 2、没有频闪效应危害：球场灯光不波动，平滑稳定。羽毛球等球体在空中飞行轨迹真实，空中定位准确。球看得准，打得准。 3、太阳光色：场馆照明光色纯白明亮，相当于上午十点至下午三点左右的太阳光。可见光能量高，视觉亮度高，视觉物像明亮、清晰。 4、显示性能高：场馆照明球场灯光，光色纯正，不偏青色，不偏红色。场馆空间及物体颜色纯正真实。视觉物像色彩真实、舒适。 5、照度高且均匀度高：场地水平照度和垂直照度，达到场馆照明设计的勒克斯数值，并且照度均匀。场馆照明无阴影，没有斑马线效应，地面和空间明亮。 （二）、体育运动场馆照明设计质量的五个指标中。场地照度及均匀度为纯物理量，是有布光设计方案与布灯模式决定。只要采用矩阵式均匀布灯设计方案，灯间距合理，就可以实现较高的照度及均匀度。 （三）、场馆照明四个光色品质内容，则着重体现了场馆照明设计，以人为本的视觉感知因素。球场照明，视觉感受舒适的光与色，才是真正品质优秀的照明质量。 （四）、品质优秀的光色，是决定球场照明质量和效果高低的主导因素。这其中最为重要，也是对场馆照明质量影响最大的指标是：球场专用灯光的眩光能量及眩光危害程度。 二、场馆照明六种球场专用灯光的眩光危害简析。 场地灯光眩光危害，是场馆照明的负面视觉效应。表现为体育灯光晃眼、刺眼、耀眼。打球的人只看到一个眩目的光幕，看不到空中飞行的球体。 球场灯光产生眩光危害，一个原因是球场灯光有眩光能量。眩光能量越大，眩光危害程度越严重。第二个原因是球场灯光辐射特性与灯罩反光特性的匹配度低。匹配度越低，眩光危害程度越大。 下文简要地对400W金卤灯、T5节能灯场馆排灯、高频无极灯、LED大功率节能灯、U型螺旋型大功率节能灯、6U-60W高频率节能灯。六种球场灯具的
室外篮球场照明灯光设计方案
户外篮球场照明灯设计方案 球场灯方案一 本方案是由4套2*250w（400w）球场灯组成 球场灯灯杆高度：6-8米 灯杆壁厚：2.3-3.5mm 可选：锥杆或直杆 灯具：采用250w-400w 高亮度球场灯专用金卤泛光灯 适用：一般性球场，学校，小区，公园等一般性比赛场地，对照度要求不是很高的篮球场。 篮球场照明灯示例图一： 篮球场照明灯照度参数图 本图主要介绍篮球场照明灯的光分布及球场灯杆的安装 篮球场照明灯配置：
灯杆材质：Q235钢材 灯杆高度：6米 灯具功率：2*250w 灯杆壁厚：3mm 灯具防护等级：IP65 一套灯具包含：地脚笼、六米灯杆、2*250w金卤泛光灯 灯具示例图： 本方案灯具采用金属卤化物泛光灯 灯具性能说明： 灯壳为铝材压铸成型， 透光件为钢化玻璃， 防护灯具为IP65（全方位喷水而不进水） 金卤灯的光效及穿透力强，照射距离远，配光均匀，是篮球场照明的最佳选择。功率：250w/400w 光源：金卤灯
电器品牌：上海亚明 球场灯方案二 本方案由六套2*250w（400w）球场灯组成 灯杆高度：6-10米 灯杆壁厚：2.5-3.5mm 可选：锥杆或直杆 灯具：采用250w-400w 高亮度球场灯专用金卤泛光灯 适用：标准型比赛球场，收费性球场，专业性比赛球场等。特点对照度要求较高，平均照度在500LX以上。 篮球场照明灯示例图二： 球场灯方案三： 本方案是由8套1*400w球场灯组成 球场灯灯杆高度：6-8米 灯杆壁厚：2.3-3.5mm 可选：锥杆或直杆
灯具：采用400w 高亮度球场灯专用金卤泛光灯 适用：本方案适用与专业性较强的篮球场照明，对照度要求较高，场地灯光分布较均匀。符合正规比赛的要求，场地平均照度在550LX以上。 示例图三： 实景图片： 球场灯具图片：
篮球体育馆照明球场灯光设计
体育馆一千平方米篮球场地 球场灯光照明设计简析 一、体育馆篮球场地概述 该篮球场地，为某央企自备自用多功能综合文体运动馆，文体运动馆面积和设施基本情况如下。 1、文体运动馆面积长55米，宽36米，总面积是1980平方米。在体育馆中间，设置一个长41米，宽23米，约933平方米的多功能活动区。从多功能活动区到体育馆墙壁四周的部分，设置周边看台，面积约1047平方米。 2、文体运动馆顶部是球形节钢结构，距地面的距离为10左右。可以用于安装吊挂体育运动场馆照明球场灯具。 3、在文体运动馆中间多功能运动区，设置一个篮球场地。在篮球场地中间，根据运动项目需要设置四片羽毛球场地，或者两片羽毛球场地。在篮球场两端头的区域，设置有乒乓球台桌。 4、该文体运动馆是多功能综合型体育运动馆，根据需要可将篮球架、羽毛球场地和乒乓球台桌收起，组织进行其他形式的文体娱乐活动。 5、体育馆四周看台区域，设置阶梯式看台。其中一侧看台中间设置主席台。 二、体育馆篮球场灯具照明质量和效果设计 （一）、体育馆照明灯光设计宗旨。体育馆球场灯光设计，以节能减排绿色照明为宗旨。鉴别选择使用技术性能先进、品质优秀的，体育运动场馆照明专业球场灯具。通过优化设计和科学布光。达到以最小的球场灯具投资，实现最高的文体运动馆照明质量和效果。 因为该体育馆是多功能综合型的，照明灯光设计应该能够满足篮球、乒乓球、羽毛球、排球、网球等球体运动项目的照明质量要求。还要能够满足，其他形式文体活动的照明要求，以及摄影录像对灯光品质的要求。 （二）、体育馆灯光照明设计基本思路。体育馆因为分为运动区和看台两个区域，在体育馆灯光照明设计时，也将两个区域分开对待。即：多功能运动区域，独立设计一个能够满足各类球体运动的球场灯光布光方案。看台区域设计一个独立的布灯方案。但是，整个体育馆总的照明质量和效果目标是一致的。 （三）、体育馆篮球灯光照明质量目标。为实现体育馆照明灯光基本设计要求，具体的照明质量和效果技术指标，分解确定如下五项光色质量内容和一项电参数内容。 1、五项光色品质之一：体育馆照明灯光应该是太阳光色。球场灯光设计要求体育馆灯光的光色，应该是太阳光色，如同上午十点至下午三点时段的太阳光。光色纯白、明亮，照明效果如同白昼。
体育馆照明设计要点
体育馆照明设计要点 摘要：体育馆照明设计重点是馆内场地照明，也就是比赛灯光。馆内场地照明是一项功能性强、技术性高、难度较大的设计。要满足各种体育项目比赛要求，有利于运动员技术水平发挥，有利于裁判员的正确评判，有利于观众席上各方位的观看效果。体育馆设计要特别注意彩色电视现场实况转播，为保证转播图像画面生动清晰、色彩逼真，对垂直照度、照度均匀度及立体感、光源的色温及显色性等指标有特定要求。体育馆照明设计是否能够满足照度标准和照明质量的要求是评价一个体育馆的主要标志之一。 关键词：体育照明照明设计设计标准照明标准球场灯高悬挂荧光灯 LED灯金卤灯羽毛球场灯网球场灯足球场灯 1、照明标准 2、照明选择 目录 3、灯具布置 4、灯光控制 5、配电原则 6、了解更多 现代体育运动是随着人类社会的发展不断发展起来的。体育运动离不开场馆的建设。体育场馆的照明设计特点是灯光照射空间大，距离远，照度技术要求高，所以其场地照明一般选用高效率、长寿命的专业配光灯具。 第一部分照明标准 1-1表比赛场馆照明标准(万业照明根据GE及CIE等文件整理)
1-2表新闻发布厅照明标准 1-3表会议室照明标准 1-4表球员更衣室照明标准 1-5表走廊通道照明标准 1-6表观众席照明标准 1-7表治疗室照明标准 1-8表应急照明标准
第二部分照明设备设施的选择 一、光源的选择： 1、灯具安装高度较高的体育场馆，光源宜采用高悬挂荧光灯、高效LED投光灯具、金属卤化物灯。 2、顶棚较低，面积较小的室内体育馆，宜采用高悬挂荧光灯和小功率LED灯具。 3、特殊场所光源可采用特殊灯具，如防爆灯具。 4、光源功率应与比赛场地大小，安装位置和高度相适应。室外体育场宜采用大功率和中功率LED灯具、金属卤化物灯，并保证光源工作不间断或快速启动。 5、光源应具有适宜的色温，良好的显色性，高光效，长寿命和稳定的点燃及光电特性。 6、眩光与灯具的发光方式、安装高度、角度、灯具功率有直接关系，对眩光要求高的场所推荐采用高悬挂荧光灯具或者采用高度角度的调整来降低灯具的眩光。 发光方式：点光源（LED、金卤灯），特点，单点光效高，眩光大，难以控制； 面光源（高悬挂荧光灯、高悬挂LED灯），照度均匀，眩光低。 7、光源的相关色温及应用可按下表确定。 二、灯具的选择 1、灯具及附件的安全性能应完全符合相关标准的规定。 2、灯具的防触电等级应符合下列要求： 应选用有金属外壳接地的工类灯具或II类灯具。 游泳池和类似场所应选用防触电等级为III类的灯具。 注：按光束分布范围1/10最大光强的张角分类。 （1）灯具配光应与灯具安装高度，位置和照明要求相适应。室外体育场宜选用窄光束和中光束灯具，室内体育场宜选用中光束和宽光束灯具。 （2）灯具宜具有防眩光措施。
标准篮球场LED灯具照明方案
标准篮球场LED灯具照明方案 2014-06-12 共同成长8...阅 4385 转 43 转藏到我的图书馆 微信分享： 标准篮球场LED灯具照明方案 本方案灯具主要适用：户外篮球场 建议使用单位：企业/事业单位员工球场，体育场馆，学校，其他室外比赛场馆。 球场比赛场地规格：长：28米，宽：15米（标准尺寸） 一. 篮球场单场地照明设计方案： 1.方案说明： 适用：收费性球场，事业单位球场，学校或者训练场地 使用灯具：2×160wLED（型号FS-L2×160-6）泛光灯，6套， 2.布置方方法(详见灯具布置平面图)： 6套灯具分布均匀于两侧，可保证整个篮球场比赛区域的照明，并达到照度均匀的效果，可进行一般比赛（市区级）、球队训练要求。 3.场地3D布置图： 4.灯具布置平面图：
5、设计照度图： 二. 篮球场双场并排照明设计方案： 1.方案说明： 适用：体育馆，收费性球场，学校或者专业训练场地 使用灯具：2 ×160wLED（型号FS-L2×160-6）泛光灯6套， 4×160wLED（型号FS-LT2×160-6）泛光灯3套 2.布置方法(详见灯具布置平面图)：
球场的两边位置分别布置3套2×160wLED泛光灯，球场相邻的区域布置3套4×160wLED 灯，这样的布置可以保证整个球场的的照明都比较均匀并达到节约制造成本以及方便安装的效果，照明效果可达到正常的比赛、球队训练要求。 3.场地3D布置图： 4.灯具布置平面图： 三.本方案设计使用灯具及参数：
灯具型号：FS-LT0316 产品材质：压铸铝+钢化玻璃面盖+防水恒流电源 灯具尺寸：L450 x W315 x H225MM 产品特点：不闪烁、无福射、使用寿命长、节能 照射角度：120度 适用范围：球场照明、室内场馆照明等场所 输入电压：AC85-265V 频率：50/60HZ LED颗数：2颗x80W 光通量： 100-110lm/w 灯光颜色：正白 灯具使用寿命：50000H 色温：6000K-6500K 四.本方案灯具优点： 1：大功率160wLED投光灯全部采用进口芯片。 2：高效节能，用电仅为节能灯的30%，白炽灯的10%，经济实惠，低碳环 保节能。亮度是同等W数普通节能灯亮度的3倍，是普通灯泡灯亮度的9倍。 3：寿命长、功耗低、色彩纯正、无污染。其寿命也在45000小时以上，维护费用极低。4：采用独特的开关恒流源技术，确保了LED稳定工作。 5：启动无延时，通电即达正常亮度，无须等待。 6：LED直接与外壳紧密相接，通过外壳散热翼与空气对流散热，灯壳采 用优质铝材精工车铝成型，可以有效的散热并保证了光源寿命。 安装施工注意事项： 球场灯常规基础的尺寸为：200 × 200 × 650mm 1、挖基础坑时需要挖：500 × 500mm（宽）× 800mm（深）左右大小的坑（临海、临河或常年有大风的区域需根据实地情况另行制作基础） 2、灌水泥时要把带螺杆部分露出来50mm，并且把有螺纹部分用胶布包起来，避免螺纹沾到水泥 3、灯具整体安装好后需要做相关的线路的检测。
室外篮球场高亮度照明布置方案样本
室外篮球场LED照明 设计公司: 深圳市风顺照明科技有限公司 适用场所: 户外篮球场 设计时间: 7月 主要使用: 比赛场所、大中学学院、收费型场馆 目录
一、关于篮球场照明的相关标准 二、场地现状及要求 三、相关布置设计 四、公式支持 五、灯具选型 六、公司实力及部分成功案例 七、服务承诺 第一部分关于篮球场照明的相关标准 1、 1、篮球场所的照度标准( GB) : 业余比赛( 训练) : 150lx－300lx, 一般比赛: 300lx－500lx,
正式比赛: 500－750－更高( 1500lx) 。 观众席30lx－100lx。 1、 2、安装环境说明: 根据国际篮联和国家体委颁布的《篮球竞赛规则》中的规定: 一片标准网球场地的占地面积不小于28米( 长) ×15米( 宽) , 1、 3、专业建议: 1、篮球场照明灯的光源宜采用金卤灯( 白光) 或LED灯光; 2、灯具宜使用泛光型, 反光板要清晰的, 最好采用一体化灯具; 3、光源功率根据灯具高度、布灯密度和光照。 4、根据不同比赛级别, 灯光可分组控制; 5、灯具高度在6-8米为宜, 安装在人的视线上部位置; 标准篮球场尺寸示意图: 第二部分场地现状及客户要求: 2、 1: 场地现状 户外标准篮球场, 场地尺寸长28米,宽15米新建场地 2、 2: 风顺照明建议 使用FS-L3×160-6网球场专用照明灯具6套, 根据设计布置图对称分布,
亮度佳, 感官效果协调, 上档次。 第三部分相关布置设计球场平面布置图 设计效果图:
此方案为8套LED篮球场照明灯方案 灯杆高度: 6米 光源功率: 3×160w 灯具为: 篮球场球场专用照明灯 6套灯具按照均匀的原则布置, 确保主要区域的照明亮度, 能满足比赛以及训练所用( 主要适用训练场、比赛场地) 灯具具体布置位置为: 两端底线往中线4.5米位置各布置一套, 中线位置布置一套。灯杆距离球场边线1.5-2米, 光源为每条灯杆使用3套LED光源( 整个场地共计18套) , 其中两侧灯具为正白光, 中间部分为暖白光, 这样的配置能够最大限度的调节篮球场照度并起到良好的防眩光的效果。 第四部分公式支持 模拟照明效果的公式支持 E=ΦNKCU /A 其中E——表示平均照度
室内篮球场照明设计方案
设计公司：北京万业新能源照明工程有限公司适用场所：羽毛球场馆 日期：2015年10月
摘要：1948年伦敦奥运会到1984年美国洛杉矶奥运会，篮球比赛场地长26公尺、宽14公尺；但是1984年国际篮球总会作了一次场地大的变革，从1984年开始，篮球场的长度增加到28公尺、宽度增加到15公尺（1984年国际篮球规则），同时增加三分线的设定，由篮圈中心点重直到地面画出长6.25公尺的一个弧线，成为三分线。万业照明结合图文讲述篮球场馆灯具的布置以及灯具布置使用要求等篮球馆照明设计的基础认识。 一、照明标准 篮球场地的照明标准值 奥运会关于篮球场地照明标准
二、布灯方式 1、顶部布置灯具布置在场地上方，光束垂直于场地平面的布置方式 顶部布置宜选用对称型配光的灯具，适用于主要利用低空间，对地面水平照度均匀度要求较高，且无电视转播要求的体育馆。如图： 2、两侧布置灯具布置在场地两侧，光束非垂直于场地平面的布置方式 两侧布灯宜选用非对称型配光灯具，布置在马道上，适用于垂直照度要求较高以及有电视转播要求的体育馆。两侧布灯时，灯具瞄准角不应大于65度。如图：
3、混合布置顶部布置和两侧布置相结合的方式 混合布置宜选用多种配光形式的灯具，适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。 4、按照明灯具布置宜采用有中，宽光束配光的灯具，适用于层高较低，跨度较大及顶栅反射条件好的建筑空间，同时适用于对眩光限制较严格且无电视转播要求的体育馆，不适用于悬吊式灯具和安装马道的建筑结构。图下图：
四、常用灯具 室内篮球场万业照明推荐采用高悬挂荧光灯或者高悬挂LED灯具。 室外篮球场万业照明则推荐采用高效泛光LED灯具或者户外投光灯具。 五、篮球场布灯设计及效果 室内篮球球场照明设计示例
篮球场馆灯光照明设计及布置示意图
篮球场馆灯光照明设计及布置示意图 一、室内篮球馆 1、直接照明灯具布置： (1)顶部布置：灯具布置在场地上方，光束垂直于场地平面的布置方式。 (2)两侧布置：灯具布置在场地两侧，光束非垂直于场地平面的布置方式。 (3)混合布置：顶部布置和两侧布置相结合的方式。 2、灯具布置应符合下列使用要求： (1)顶部布置宜选用对称型配光的灯具，适用于主要利用低空间，对地面水平照度均匀度要求较高，且无电视转播要求的体育馆。图：6-3-21 (2)两侧布灯宜选用非对称型配光灯具，布置在马道上，适用于垂直照度要求较高以及有电视转播要求的体育馆。两侧布灯时，灯具瞄准角不应大于65度。图6.3.2-2, 灯具图：6.3.2-3
(3)混合布置宜选用多种配光形式的灯具，适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。
(4)按照明灯具布置宜采用有中，宽光束配光的灯具，适用于层高较低，跨度较大及顶栅反射条件好的建筑空间，同时适用于对眩光限制较严格且无电视转播要求的体育馆，不适用于悬吊式灯具和安装马道的建筑结构。图6.3.2-5 篮球馆灯具布置应符合以下规定： 1、宜以带型布置于球场两侧，并应超出比赛场地端地1米。 2、灯具安装不应低于是12米。 3、以蓝框为中心直径4米内的圆区上方不应布置灯具。 4、灯具瞄准角度尽量低于65度。 5、篮球场两侧正面不能布置灯具直射球场。 二、室外篮球馆 1、室外篮球馆应采用以下布灯方式： (1)两侧布置：灯具与灯杆或建筑马道相结合，以连续光带形式或簇状集中形式布置在比赛场地两侧。 (2)四角布置：灯具与集中形式与灯杆相结合，布置在比赛场地四角。 (3)混合布置：两侧布置与四角布置相结合。 2、室外篮球场灯具布置应符合下列规定： (1)无电视转播时宜采用场地两侧立杆布灯方式。 (2)采用场地两侧布灯方式，灯具不宜布置在球框中心沿底线20度的范围内，灯杆底部与场地边线之间的距离不应小于1米，灯具高度宜满足灯具到场地中心线的垂直连线，与场地平面之间的夹角不宜小于25度。
足球场LED照明设计方案
Fax e-Mail Table of contents Project Table of contents1 JANSUN LIGHTING LIMITED 400W Luminaire Data Sheet2 Out door Planning data3 Luminaire parts list4 Objects (coordinates lists)5 Sport Sites (Coordinates List)6 Sport Luminaires (Coordinates List)7 3D Rendering9 False Colour Rendering10 Exterior Surfaces football field calculation Isolines (E, Perpendicular)11 Greyscale (E, Perpendicular)12 Value Chart (E, Perpendicular)13
CIE flux code: 83 99 100 100 99 Fax e-Mail JANSUN LIGHTING LIMITED 400W / Luminaire Data Sheet See our luminaire catalog for an image of the luminaire. Luminous emittance 1: Luminaire classification according to CIE: 100Due to missing symmetry properties, no UGR table can be displayed for this luminaire.
高尔夫球场灯光设计方案
高尔夫球场灯光设计方案 摘要：在夜间打高尔夫球，必须有足够照度的照明,这给高尔夫球场照明提出相当高的要求。灯光高尔夫球场照明要求不同于其他运动场照明, 所要考虑的问题与其他运动场有所不同。高尔夫球场面积很大, 大过其他运动场许多倍, 并且又分成许多球道, 对于标准杆为七十二杆的高尔夫球场来讲, 球道为十八条, 球洞为十八个; 另外, 球道的方向基本是单向的, 相邻的球道多为单方向, 而且球道地形变化多种多样, 高低起伏, 使得灯杆的定位、光源类型及灯具的投光方向等明显与其他运动场有所不同, 显得设计更复杂、更具有挑战性。我们为您从照明设计及灯光选择等几方面加以阐述。 关键词：高尔夫球场灯高尔夫球场专用灯高尔夫球场灯LED高尔夫球场灯专业投光灯LED球场灯金卤灯高尔夫球场照明设计高尔夫球场照明高尔夫球场地灯高尔夫球场灯光高尔夫球场照明方案体育照明高尔夫球场照明设计高尔夫球场照明设计方案体育照明设计高尔夫球场灯光设计 1、照明设计 2、设计依据 目录3、常用灯具 4、案例图片 5、文档来源 一、照明设计 高尔夫球运动是一种充分利用空间的室外体育运动, 人在草地上步行, 球在草地上方空间飞行, 所以在考虑球场灯光照明时, 不仅要考虑到球手步行的光照度以及球体落在草坪上时的光照度, 更主要的是, 要让球场有关场地上部空间的光尽可能均匀, 不会使球体暗淡。也就
是说采用泛光照明方式, 用一个或多个较大面积的光源, 或者从多个方向来的小光源, 使得照明光线柔和, 满足球手视觉要求, 做到在灯光下与在阳光下一样能挥杆尽兴。 在高尔夫球场中, 一个球洞主要是由三部份组成: 发球台(TEE)、球道(FA IRWA Y) 及果岭(GREEN )。其中, 球道部分又包含有沙坑(BUN KER )、水池(POOL )、桥(BR IDA GE)、陡坡( SLO PE )、丘陵(H ILL S )、长草区(LON GGRA SS) 及球车道(CAR PA TH ) 等不同的部分。由于各球场设计风格的不同, 这些部分在球场中的布置方式也不尽相同。而且, 沙坑、水障碍及长草区等在《高尔夫规则》中被定义为球场障碍, 它们会让球手感觉到一种挑战, 因而夜间照明也必须适当考虑它们, 以有利于发挥它们本身应有的作用。适当的灯光布置还可以增加夜间打高尔夫球的乐趣性和挑战性。 对于每个球洞, 发球台是首要地区, 设计此处的照明要尽量让使用左手或右手的球手都可以很好地看到球体及发球杆的端部, 不妨碍发球。水平照度一般要求达到100～150 lx, 并且灯具以宽配光投光灯为主, 尽可能地从两个方向进行照明, 避免出现球体、球杆或球手的影子落在球体或击球的方向上, 影响球手的视觉。 安装时, 常将灯杆安装在发球台的后边缘至少115 m 的地方。对于面积较大的发球台则需多方向配灯(图1) , 发球台的照明灯具安装高度, 应大于或等于发球台总长度的一半, 但最少不低于9 m。经安装实践表明, 增加安装高度会很有效地改善发球台的照明效果, 如用14 m 的高杆照明,效果就比用9 m 的低中杆照明好得多。 图1 发球台及灯杆
羽毛球场馆照明四种球场灯布光方案及用灯数量
四种球场灯布光方案设计及用灯数量 专业用于室内羽毛球体育运动场馆照明 一、室内羽毛球体育运动场馆照明四种常用球场灯具 室内羽毛球体育运动场馆照明，在上世纪中期相当长一段时期内，场地灯光基本上是羽毛球排灯一枝独秀。 社会发展，科技进步，推动着球场灯光和灯具日新月异，不断更新。自上个世纪末开始，广泛用于羽毛球馆照明的球场灯具，还有400W金属卤化物灯（400W金卤灯）、高频无极灯、U型和螺旋型大功率节能灯、LED大功率节能灯等多种球场灯。 进入二十一世纪，在U型和螺旋型大功率节能灯中，当数有一种6U-60W 青岛法兰克无眩光危害高频率节能灯。专有无眩光危害和无频闪效应危害、太阳光色、显色指数高达85等技术品质。照明效果具有光色纯白、明亮、清晰、舒适，不刺眼、不晃眼和空中定位准确等优点，在发达城市高端羽毛球场馆照明中较为广泛应用。 LED大功率节能灯，在诸多利益因素的推动下，几乎是一夜爆红。但是有很多打球的人反映，LED大功率节能灯，色温太高、光色偏青冷硬，显色指数低，光色不舒适。光线刺眼睛、晃眼睛，眩光危害严重。打球的运动员经常在多个角度、多个位置，只看到刺眼的光幕，看不到羽毛球体，无法打球。已经有较多的羽毛球馆，开始选择无眩光危害的专用球场灯具，替代更换LED大功率节能灯。因此，本文不再对LED大功率节能灯进行对比分析。 二、室内羽毛球体育运动场馆照明四种场地灯电功率解析 室内羽毛球体育运动场馆照明工程中，四种场地灯具单盏灯的电功率范围如下： 1、金属卤化物灯：用在民用室内羽毛球场馆照明的金卤灯，多数使用标称功率为400W的金卤灯。也有部分羽毛球场馆选用250W的金卤灯。通常情况下，配用泛光型灯罩或者是深照型灯罩。 2、排灯：现在，大多数羽毛球场使用的排灯，是用T5直管节能灯组合而成，一个排灯单面上，通常安装7根T5节能灯管。T8荧光灯组合的排灯，很少有人使用了。 单只T5直管节能灯，额定功率是28W。一个排灯单面的电功率=28W*7= 196W。如果是双面排灯，额定功率就是392W。 3、高频无极灯：高频无极灯额定功率规格较多，用在羽毛球体育运动场馆照明，多数选用180W左右的无极灯。有部分体育运动场馆选用功率更大一些的，很少有羽毛球馆使用120W左右的无极灯。 4、大功率节能灯：在球场灯光中，多数采用6U和8U的大功率节能灯，也有部分羽毛球体育运动场馆使用10 U和12 U的。标称功率在120W到280W 不等。其实际功率很多达不到标称功率值，大致的实际功率范围在标称值的
最新LED篮球场照明方案比较室内
L E D篮球场照明方案 比较室内
篮球场LED照明灯节能方案 设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。本人根据相关球场工程的安装案例特设计此套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。 一：室内方案 本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。 建议使用单位：企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。 本方案相关球场参考数据： 整体场馆尺寸：长：36米宽：21.2米高：10米 球场比赛场地：长：28米宽：15米 （以上数据为室内多用体育馆---羽毛球场、篮球场、排球场一体场所标准数据） 灯具布置平面图
室内球场LED灯具设计方案说明： 本方案合计使用30套160wLED照明灯具 中间部分为比赛场地区域，照度要求较高，采用密集布置，整个比赛区域上方布置22套160wLED灯具(注：按国家标准，篮球框上方不宜布置灯具） 四周为观众席或休息区，照度要求相对较低，因此稀松布置。 采用双线路控制：比赛区域与观众、休息区域分开控制，平时训练时可不开观众席的灯具，达到更加节能的地步。 模拟照明效果的公式支持 E=ΦNKCU /A 其中E——表示平均照度 Φ——表示单个灯具的总光通量 N——表示灯具的总数量 K——维护系数：随着灯具中反射器和玻璃的受污染，以及光衰等，经过一段时间的使用后照度会有相对的下降，因此必 须要先估算在内，按照场馆环境，灯具的维护系数为0.6； Cu——灯具射出的光通量利用系数，取0.8的值。 A——表示场地面积 E（平均照度）=15500lm x 30盏 x 0.6 x 0.8 / 21.2 x 36= 292lm
