建筑制图与识图试题(含答案)
建筑制图及识图试题含答案
建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。
A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。
应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。
A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。
A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。
A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。
A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。
A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。
()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。
A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。
A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。
建筑制图与识图试卷及答案
建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm ，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有 5 种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。
(A)(B)(C)(D)2．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（ C ）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（ C ）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（ B ）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
建筑制图与识图试题及答案
建筑制图与识图试题及答案在建筑设计和施工过程中，制图与识图是至关重要的环节。
通过绘制准确的建筑制图，可以使建筑师、工程师和施工人员之间达成一致，并确保工程质量的实现。
而对于学习建筑制图的学生来说，掌握识图技巧和解答试题，能够检验和提高自己的知识水平。
本文将介绍一些常见的建筑制图试题，并给出相应的答案。
一、平面图识图题1. 请根据平面图，标注出图中主要建筑元素的位置。
答案：根据平面图，主要建筑元素的位置如下：- 建筑物的主体位置位于图中的中央，有明确的外形和轮廓线；- 入口位置标有大门的符号，并且通常位于建筑物的正面；- 各个房间和功能区域用虚线或实线框出，并且标注有对应的房间号码或名称。
2. 请根据提供的平面图，计算建筑物的总面积。
答案：根据平面图，测量建筑物各个房间和功能区域的长度和宽度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的总面积。
二、剖面图识图题1. 请根据剖面图，判断建筑物中是否存在楼梯。
答案：根据剖面图，可以看到在建筑物中存在矩形形状的结构，其中细长的区域即为楼梯区域。
因此，可以判断建筑物中存在楼梯。
2. 请根据提供的剖面图，计算建筑物的总高度。
答案：根据剖面图，测量建筑物的每个区域的高度，并计算出各个区域的高度。
最后将各个区域的高度相加，即可得到建筑物的总高度。
三、立面图识图题1. 请根据立面图，判断建筑物的材料和外观。
答案：根据立面图，可以判断建筑物的材料和外观，例如：- 墙体区域标注为砖墙或玻璃幕墙，说明建筑物的外墙采用砖石或玻璃材料；- 外墙颜色标明为白色或其他颜色，表明建筑物外墙的涂料颜色。
2. 请根据提供的立面图，计算建筑物的立面面积。
答案：根据立面图，测量建筑物各个区域的长度和高度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的立面面积。
通过以上的试题和答案，希望能帮助读者更好地理解建筑制图和识图的重要性，并提高解答试题的能力。
大学考试—建筑制图与识图——试题库及答案
平行面与平行面如果相交，则交线应是A.平行线B.垂直线C.一般位置直线D.平行线或垂直线回答错误!正确答案：B一条正平线、一条侧平线的两条交叉直线的公垂线是A.正垂线B.侧垂线C.一般位置直线D.铅垂线回答错误!正确答案：CGBJl—86中规定角度尺寸数字写字方向是A.双向B.单向水平方向C.单向竖直方向D.向心方向回答错误!正确答案：B正等测轴向比例理论推导出的数值是A.0．5B.0．82C.1D.0．78回答错误!正确答案：B国家标准的代号是A.JBB.GBC.SJD.ISO回答错误!正确答案：B在工程图中,可用细点画线画出的是A.尺寸线B.剖面线C.定位轴线可见轮廓线回答错误!正确答案：C在圆锥面上有一A点，各投影a不可见，a′可见，a″不可见点在锥面的位置是A.右后B.倒立圆锥的右前C.右前D.倒立圆锥的左后回答错误!正确答案：B两圆锥的相贯线为两条相交线时，两圆锥的位置是A.两轴相交共底B.两锥共顶两轴共顶皆为正圆锥D.两锥共顶又共底回答错误!正确答案：D在土建施工图中，尺寸线的线型为A.细实线B.细点划线C.中实线D.粗实线回答错误!正确答案：A在结构平面图中,构件代号YPB表示A.阳台板B.檐口板C.预制板D.雨篷板回答错误!正确答案：D结构施工图一般包括施工说明、基础图、各层结构平面图以及A.装修图B.设备图C.门窗构造图D.构件详图回答错误!正确答案：D水平线与W面投影面的夹角，则为（）。
A水平线的水平投影与X轴的夹角B水平线的水平投影与Y轴的夹角C水平线的水平投影与Z轴的夹角A.B回答错误!正确答案：A已知点A在H面上且距三投影轴等距，它的三面投影的位置是A.a在投影原点，a′、a″在投影轴上B.在投影轴上C.在投影面上D.在投影原点回答错误!正确答案：D二层平面图是二层的水平剖面，水平剖切平面的位置在A.楼面上，窗台下B.二层楼面墙脚处C.二层顶棚下方，窗上方D.窗台上，经过门窗洞回答错误!正确答案：D距三条投影轴等距的点的轨迹是A.曲线B.平面C.点D.直线回答错误!正确答案：D点A在三面正投影体系中已知aay长，它表示点A到哪个投影面之距?A.点A到OZ轴点A到W面C.点A到V面D.点A到H面回答错误!正确答案：B在三面投影体系中两直线夹角为90°，要求在V面上反映90°，除两直线平行于V面之外还有在A.两直线中有一直线为正平线时B.两直线对V面有一个特定的倾角时C.两直线中有一直线为侧平线时D.两直线中有一直线为水平线时回答错误!正确答案：A已知直线上一端点A(a，a′)，并知△x，△y，△z，若不考虑直线方向，求直线投影可作出几个答案?8B.2C.4D.1回答错误!正确答案：A当A、月两点在W面上有重影点时应是A.A(25，15，25)B(15，15，15)B.A(35，20，15)B(35，15，15)C.A(10，30，20)B(15，30，20)D.A(30，10，20)B(30，15，30)回答错误!正确答案：C平面内的最大坡度线的倾角值是度量什么的倾角?A.对OZ轴B.对H面C.对W面D.对V面回答错误!正确答案：B在三面投影体系中，H面展开方向是A.H面下转45°B.V面永不动C.H面右转90°D.H面下转90°回答错误!正确答案：D已知点A两面投影。
建筑制图与识图试题及答案
建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。
答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。
答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。
答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。
答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。
答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。

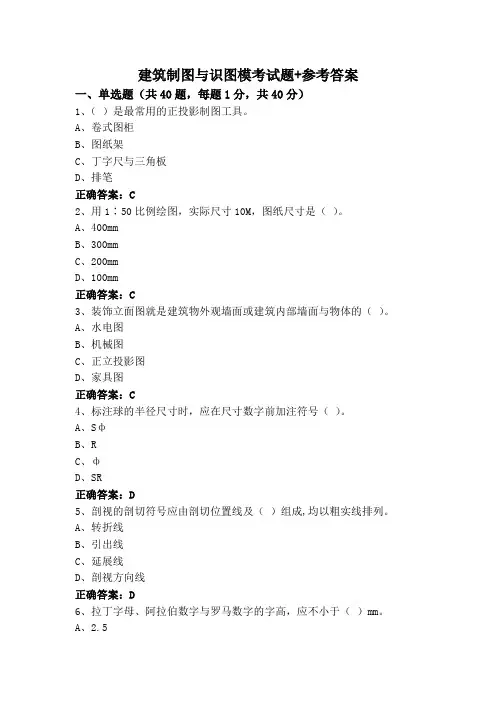

建筑制图与识图模考试题+参考答案
建筑制图与识图模考试题+参考答案一、单选题（共40题，每题1分，共40分）1、（）是最常用的正投影制图工具。
A、卷式图柜B、图纸架C、丁字尺与三角板D、排笔正确答案：C2、用1∶50比例绘图，实际尺寸10M，图纸尺寸是（）。
A、400mmB、300mmC、200mmD、100mm正确答案：C3、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。
A、水电图B、机械图C、正立投影图D、家具图正确答案：C4、标注球的半径尺寸时，应在尺寸数字前加注符号（）。
A、SфB、RC、фD、SR正确答案：D5、剖视的剖切符号应由剖切位置线及（）组成,均以粗实线排列。
A、转折线B、引出线C、延展线D、剖视方向线正确答案：D6、拉丁字母、阿拉伯数字与罗马数字的字高，应不小于（）mm。
A、2.5B、3C、1.5D、4正确答案：A7、建筑物的墙体根据其受力特征分为承重墙和（）。
A、墙面B、非承重墙C、多层D、高层正确答案：B8、三棱尺有（）种比例刻度。
A、2B、6C、3D、4正确答案：B9、掌握基本的（）法则，是绘制轴侧效果图的基础。
A、二点透视B、透视制图C、俯视图D、轴测图正确答案：D10、顶棚平面图的基本内容不包括（）。
A、标明门窗的样式、尺寸B、标明灯具名称、规格、位置或间距C、标明顶棚吊顶装饰造型样式、尺寸及标高D、说明顶棚所用材料及规格正确答案：A11、为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。
A、文字B、内视符号C、字母D、箭头正确答案：B12、每个图样一般都是由（）种宽度的图线组成。
A、4B、1C、3D、2正确答案：C13、尺寸数字一般依据其方向注写在靠近尺寸线的（）。
A、上方中部B、下方中部C、上方左侧D、上方右侧正确答案：A14、关于标高，下面（）说法是错误的。
A、零标高应注“±”B、正标高必须注“+”C、正标高可不应注“+”D、负标高应注“-”正确答案：B15、图样上的尺寸标注，不包括（）。
建筑制图与识图练习题库与参考答案
建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。
A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。
A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。
A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。
A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。
A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。
A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。
A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。
A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。
A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。
A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。
A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。
A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。
A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。
建筑制图与识图试卷及答案
建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制.6、在建筑平面图中,横行定位轴线应用阿拉伯数字从左至右依次编写;竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式,剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力,钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__.10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石.二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
（A） (B) (C)（D)2．建筑的耐火等级可分为( B）级。
A、3B、4C、5D、63、填充不得穿越尺寸数字,不可避免时.应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7—9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为( A）。
A、8-10mmB、11-12mmC、5-7mmD、12—14mm7、建筑施工图中索引符号的圆的直径为（B）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是（B）。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D）。
建筑制图和识图试题(卷)与答案解析
建筑制图和识图试题(卷)与答案解析建筑制图与视图题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线。
2、图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。
3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面。
4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图。
5、指北针圆的直径宜为24mm，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为混凝土保护层。
10、民用建筑一般由基础、墙和柱、楼板层和地坪层、楼梯、屋顶、门窗等六大部分组成。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
A) (B) (C) (D)2．建筑的耐火等级可分为(B)级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时应该是（A）。
A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）。
A、低层B、多层C、中高层D、高层5、建筑平面图中的中心线、对称一般应用（C）。
A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是(B)。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为(D)。
A、墙承重式、框架结构B、墙承重式、半框架结构C、半框架结构、框架结构D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是(B)。
建筑制图与识图考试题及答案B卷
建筑制图与识图考试题及答案B卷一、单项选择题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：C2. 建筑制图中，用于表示建筑物高度的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：B3. 建筑制图中，表示建筑物内部结构的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：D4. 建筑制图中，用于表示建筑物外观的图是：A. 平面图B. 立面图C. 剖面图D. 详图5. 在建筑制图中，尺寸标注的起点线通常用：A. 点划线B. 虚线C. 细实线D. 粗实线答案：A6. 建筑制图中，表示建筑物轴线的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：D7. 在建筑制图中，表示建筑物内部墙体的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：C8. 建筑制图中，表示建筑物内部门窗位置的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B9. 在建筑制图中，表示建筑物内部楼梯的线是：B. 虚线C. 细实线D. 粗实线答案：C10. 建筑制图中，表示建筑物内部管道的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B二、填空题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是______。
答案：剖面图2. 在建筑制图中，尺寸标注的起点线通常用______。
答案：点划线3. 建筑制图中，表示建筑物轴线的线是______。
答案：粗实线4. 建筑制图中，表示建筑物内部墙体的线是______。
答案：细实线5. 在建筑制图中，表示建筑物内部门窗位置的线是______。
答案：虚线6. 建筑制图中，表示建筑物内部楼梯的线是______。
答案：细实线7. 建筑制图中，表示建筑物内部管道的线是______。
答案：虚线8. 在建筑制图中，用于表示建筑物外观的图是______。
答案：立面图9. 建筑制图中，用于表示建筑物高度的图是______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑制图与识图一、基本知识（10分）
1．试作出直径为40毫米的圆内接正五边形。
2．组合体视图的读图基本方法是什么
3．指北针的规定画法及用途
4．剖面图与断面图在标注上有何不同举例说明。
二、（12分）
根据轴测图，画出三画投影图。
三、（10分）
根据主观视图和左视图，画出俯视图。
四、（18分）
画出1—1、2—2剖面图。
五、（8分）
下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。
六、（12分）
在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：
（1）（1）画出砖及毛石图例。
（2）（2）注出大放脚的高度。
（3）（3）注出基础底面的标高，注出室外地面标高米，室内地面标出±米。
七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。
要求完成：（1）补全平面图中的尺寸数字和轴线编号。
（2）补全南立面图中的标高数字。
（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。
（30分）
建筑制图与识图
试题答案及评分标准
（供参考）
一、基本知识（10分）
1.
2．形体分析法、线面分析法
3．表示建筑朝向
4．
二、本题12分，一个视图4分。
三、本题10分。
四、本题18分。
1—1—1剖面图，10分；2—2剖面图8分。
五、本题8分。
六、本题12分。
其中：（1）6分；（2）3分；（3）3分。
七、本题30分。
如图所示，每处1分，共30分。
