常用高分辨率遥感影像基本参数
SPOT卫星遥感影像数据基本参数
SPOT5遥感卫星基本参数北京揽宇方圆信息技术有限公司前言：遥感传感器是获取遥感数据的关键设备，由于设计和获取数据的特点不同，传感器的种类也就繁多，就其基本结构原理来看，目前遥感中使用的传感器大体上可分为如下一些类型：（1）摄影类型的传感器；（2）扫描成像类型的传感器；（3）雷达成像类型的传感器；（4）非图像类型的传感器。
无论哪种类型遥感传感器，它们都由如下图所示的基本部分组成：1、收集器：收集地物辐射来的能量。
具体的元件如透镜组、反射镜组、天线等。
2、探测器：将收集的辐射能转变成化学能或电能。
具体的无器件如感光胶片、光电管、光敏和热敏探测元件、共振腔谐振器等。
3、处理器：对收集的信号进行处理。
如显影、定影、信号放大、变换、校正和编码等。
具体的处理器类型有摄影处理装置和电子处理装置。
4、输出器：输出获取的数据。
输出器类型有扫描晒像仪、阴极射线管、电视显像管、磁带记录仪、XY彩色喷笔记录仪等等。
虽然不同卫星的基本组成部分是相同的，但是由于，各个组成部分的具体构造的精细度又是不同的，的，所以不同的卫星具有不同的分辨率。
一、法国SPOT卫星法国SPOT-4卫星轨道参数：轨道高度：832公里轨道倾角：98.721o轨道周期：101.469分/圈重复周期：369圈/26天降交点时间：上午10：30分扫描带宽度：60 公里两侧侧视：+/-27o 扫描带宽：950公里波谱范围：多光谱XI B1 0.50 – 0.59um20米分辨率B2 0.61 – 0.68umB3 0.78 – 0.89umSWIR 1.58 – 1.75um全色P10米 B2 0.61 –0.68umSPOT-5立体成像装置植被成像装置。
IKONOS卫星 遥感影像解译数据 的 波段简介
IKONOS卫星遥感影像解译数据的波段IKONOS卫星影像IKONOS卫星简介IKONOS为美国DigitalGlobe公司的高分辨率遥感卫星，于1999年09月24日发射，其影像分辨率达0.82米，为全球首颗提供1米以下分辨率的商用光学卫星，揭开了高分辨率卫星影像的时代。
IKONOS卫星基本参数卫星遥感数据分类：一、卫星分辨率1.0.3米：worldview3、worldview42.0.4米：worldview3、worldview2、geoeye、kompsat-3A3.0.5米：worldview3、worldview2、geoeye、worldview1、pleiades、高景一号4.0.6米：quickbird、锁眼卫星5.1米：ikonos、高分二号、kompsat、deimos、北京二号6.1.5米：spot6、spot7、锁眼卫星7.2.5米：spot5、alos、资源三号、高分一号（4颗）、高分六号、锁眼卫星8.5米:spot5、rapideye、锁眼卫星、planet卫星4米9.10米:spot5、spot4、spot3、spot2、spot1、Sentinel-卫星10.15米:landsat5(tm)、landsat(etm)、landsat8、高分一号16米二、卫星类型1.光学卫星：spot2、spot3、spot4、spot5、spot6、spot7、worldview1、worldview2、worldview3、worldview4、quickbird、geoeye、ikonos、pleiades、deimos、spot1、kompsat系例、landsat5(tm)、Sentinel-卫星、landsat(etm)、rapideye、alos、kompsat系例卫星、planet卫星、高分一号、高分二号、高分六号、北京二号、高景一号、资源三号、环境卫星。
2.雷达卫星：terrasar-x、radarsat-2、alos雷达卫星、高分三号卫星、哨兵卫星3.侦查卫星：美国锁眼卫星全系例(1960-1980)4.高光谱类卫星：高分五号、环境小卫星、ASTER卫星、EO-1卫星三、卫星国籍1.美国：worldview1、worldview2、worldview3、quickbird、geoeye、ikonos、landsat5(tm)、landsat(etm)、锁眼卫星、planet卫星2.法国：pleiades、spot1、spot2、spot3、spot4、spot5、spot63.中国：高分一号、高分二号、高分六号、高景卫星、北京二号、资源三号等4.德国：terrasar-x、rapideye5.加拿大：radarsat-2四、卫星发射年份1.1960-1980年：锁眼卫星(0.6米分辨率至10米)2.1980-1990年：landsat5(tm)、spot13.1990-2000年：spot2、spot3、spot4、landsat(etm)、ikonos4.2000-2010年：quickbird、worldview1、worldview2、spot5、rapideye、radarsat-2、alos5.2010-至今：高分一号、高分二号、高分三、高分四、高分五、高分六号、高分七、spot6、spot7、资源三号、worldview3、worldview4、pleiades、高景卫星、planet卫星。
卫星影像常见参数介绍
北京揽宇方圆信息技术有限公司一、光学卫星1．GeoEye-12、IKONOS3、WorldView-14、QuickBird5、FORMOSAT-26、OrbView-27、OrbView-38、ASTER9、Landsat系列10、IRS系列11、RADARSAT-112、日本JERS-1卫星13、ERS卫星14、CBERS-1中巴资源卫星15、法国SPOT卫星16、欧空局ENVISAT卫星17、ALOS卫星18、RapidEye卫星星座19、资源02B卫星介绍二、雷达卫星1、COSMO-Skymed高分辨率雷达卫星2、TerraSARFORMOSAT-2波谱范围18、RapidEye卫星星座RapidEye是一家由国际标准化组织认证的空间地理信息提供商，主要面向全球客户提供包括农业、林业、能源、基础建设、政府部门、安防及突发事件等行业领域方面的解决方案。
RapidEye依靠其专业的卫星专家队伍和一个由5颗卫星组成并且每天能够下载超过4百万平方公里高分辨率、多光谱图像的卫星星座RapidEye及其地面处理和数据存档能力，能够面向客户提供低成本的定制服务。
2008年8月29日，RapidEye5颗对地观测卫星已成功发射升空，目前运行状况良好。
RapidEye产品类型类别1B RapidEye基础产品——经过辐射校正和传感器校正，运用了卫星姿态和星历数据。
3A RapidEye正射产品——经过辐射校正、传感器校正和几何校正，所有产品都采用了DTED1级SRTM DEM或更高精度的DEM。
采用适当的地面控制点该产品可以满足6m精度(1sigma或12.7m CE90)，该产品的最高精度可以达到1：25,000NMAS制图标准。
4A RapidEye DEM产品——由合适的影像对提取生成，处理过程在RapidEye地面处理系统里完成。
该产品空间分辨率为30米，主要为需要建立DEM或者需要最新DEM数据的客户设计。
国际上主要遥感传感器参数
国际上主要遥感传感器参数1、法国SPOT卫星法国SPOT-4卫星轨道参数：轨道高度：832公里轨道倾角：98.721o轨道周期：101.469分/圈重复周期：369圈/26天降交点时间：上午10：30分扫描带宽度：60 公里两侧侧视：+/-27o 扫描带宽：950公里波谱范围：多光谱XI B1 0.50 – 0.59um20米分辨率B2 0.61 – 0.68umB3 0.78 – 0.89umSWIR 1.58 – 1.75um全色P10米B2 0.61 – 0.68umSPOT是世界上首先具有立体成像能力的遥感卫星，其侧视功能具有很强的实用性和很大的应用潜力，但SPOT系统前几颗卫星设计的不同轨迹立体观察存在着未曾想到的问题，由垂直观察转向侧视时，反光镜旋转引起卫星姿态的变化和不稳定，造成立体对的精度很不稳定。
2、ERS卫星ERS-1、ERS-2 欧空局分别于1991年和1995年发射。
携带有多种有效载荷，包括侧视合成孔径雷达（SAR）和风向散射计等装置），由于ERS-1（2）采用了先进的微波遥感技术来获取全天候与全天时的图象，比起传统的光学遥感图象有着独特的优点。
卫星参数：椭圆形太阳同步轨道轨道高度：780公里半长轴：7153.135公里轨道倾角：98.52o飞行周期：100.465分钟每天运行轨道数：14 -1/3降交点的当地太阳时：10：30空间分辨率：方位方向<30米距离方向<26.3米幅宽：100公里3、日本JERS-1卫星JERS-1日本宇宙开发事业团于1992年发射。
用于国土调查、农林渔业、环境保护、灾害监测。
负载全天候、高分辨率的主动微波成像传感器——合成孔径雷达(SAR)和高分辨率的多光谱辐射仪——光学传感器(OPS)。
卫星参数：太阳同步轨道赤道上空高度：568.023公里半长轴：6946.165公里轨道倾角：97.662o周期：96.146分钟轨道重复周期：44天经过降交点的当地时间：10：30-11：00空间分辨率：方位方向18米距离方向18米幅宽：75公里4、RADARSAT-2RADARSAT-2具有3米高分辨率成像能力，多种极化方式使用户选择更为灵活，根据指令进行左右视切换获取图像缩短了卫星的重访周期，增加了立体数据的获取能力。
常见遥感卫星基本参数
常见遥感卫星基本参数前言：遥感传感器是获取遥感数据的关键设备，由于设计和获取数据的特点不同，传感器的种类也就繁多，就其基本结构原理来看，目前遥感中使用的传感器大体上可分为如下一些类型：（1）摄影类型的传感器；（2）扫描成像类型的传感器；（3）雷达成像类型的传感器；（4）非图像类型的传感器。
无论哪种类型遥感传感器，它们都由如下图所示的基本部分组成：1、收集器：收集地物辐射来的能量。
具体的元件如透镜组、反射镜组、天线等。
2、探测器：将收集的辐射能转变成化学能或电能。
具体的无器件如感光胶片、光电管、光敏和热敏探测元件、共振腔谐振器等。
3、处理器：对收集的信号进行处理。
如显影、定影、信号放大、变换、校正和编码等。
具体的处理器类型有摄影处理装置和电子处理装置。
4、输出器：输出获取的数据。
输出器类型有扫描晒像仪、阴极射线管、电视显像管、磁带记录仪、XY彩色喷笔记录仪等等。
虽然不同卫星的基本组成部分是相同的，但是由于，各个组成部分的具体构造的精细度又是不同的，的，所以不同的卫星具有不同的分辨率。
一、CBERS中巴资源卫星CBERS-1 中巴资源卫星由中国与巴西于1999年10月14日合作发射，是我国的第一颗数字传输型资源卫星卫星参数：太阳同步轨道轨道高度：778公里,倾角:98.5o 重复周期：26天平均降交点地方时为上午10：30 相邻轨道间隔时间为 4 天扫描带宽度:185公里星上搭载了CCD传感器、IRMSS红外扫描仪、广角成像仪，由于提供了从20米-256米分辨率的11个波段不同幅宽的遥感数据，成为资源卫星系列中有特色的一员。
红外多光谱扫描仪：波段数： 4波谱范围：B6：0.50 –1.10(um)B7：1.55 –1.75(um)B8：2.08 – 2.35(um)B9：10.4 – 12.5(um)覆盖宽度：119.50公里空间分辨率：B6 – B8：77.8米B9：156米 CCD相机：波段数： 5波谱范围：B1：0.45 – 0.52(um)B2：0.52 – 0.59(um)B3：0.63 – 0.69(um)B4：0.77 –0.89(um)B5：0.51 – 0.73(um)覆盖宽度：113公里空间分辨率：19.5米(天底点)侧视能力：-32 士32广角成像仪：波段数：2波谱范围：B10：0.63 – 0.69(um)B11：0.77 –0.89(um)覆盖宽度：890公里空间分辨率：256米CBERS-1卫星于1999年10月14日发射成功后，截止到2001年10月14日为止，它在太空中己运行2年，围绕地球旋转10475圈，向地面发送了大量的遥感图像数据，已存档218201景0级数据产品。

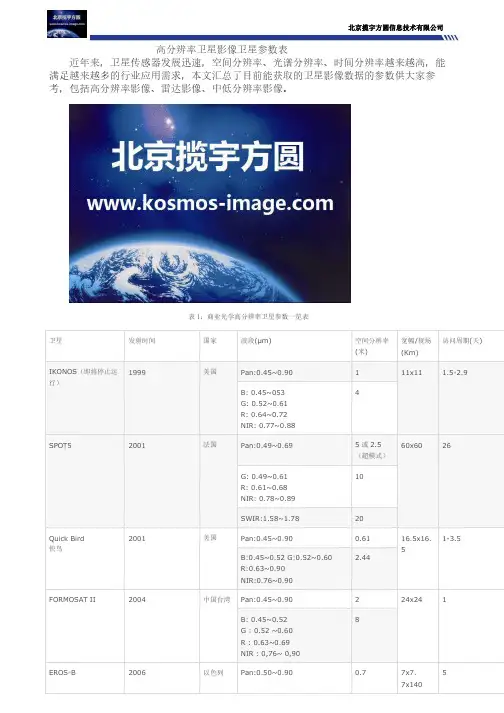

高分辨率卫星影像卫星参数表
北京揽宇方圆信息技术有限公司表1：商业光学高分辨率卫星参数一览表北京揽宇方圆信息技术有限公司是国内的领先遥感卫星数据机构，而且是整合全球的遥感卫星数据资源，分发不同性能、技术应用上可以互补的多种卫星影像，包括光学、雷达卫星影像、历史遥感影像等各种卫星数据服务，各种专业应用目的的图像处理、解译、顾问服务以及基于卫星影像的各种解决方案等。
遥感卫星影像数据贯穿中国1960年至今的所有卫星影像数据，是中国遥感卫星数据资源最多的专业遥感卫星数据服务机构，提供多尺度、多分辨率、全覆盖的遥感卫星影像数据服务，最大限度的保证了遥感影像数据获取的及时性和完整性。
优势：1：北京揽宇方圆国内老牌卫星数据公司，经营时间久，行业口碑相传，1800个行业用户选择的实力见证。
2：北京揽宇方圆遥感数据购买专人数据查询一对一服务，数据查询网址是卫星公司网。
3：北京揽宇方圆拥有大型正版遥感处理软件，遥感数据处理工程师有10年以上遥感处理工作经验，并有国家大型项目工作经验自主卫星数据处理软件著作权，最大限度保持遥感卫星影像处理的真实度。
4：北京揽宇方圆国家高新技术企业，通过ISO900认证的国际质量管理操作体系，无论是遥感卫星品质和遥感数据处理质量，都能得到保障。
5：影像数据官方渠道：所有的卫星数据都是卫星公司授权的原始数据，全球公众数据查询网址公开查询，影像数据质量一目了然，数据反应客观公正实事求是，数据处理技术团队国标规范操作，提供的是行业优质的专业化服务。
6：签定正规合同：影像数据服务付款前，买卖双方须签订服务合同，提供合同相应的正规发票，发票国家税网可以详细查询，有增值税普通发票和增值税专用发票两种发票类型可供选择。
以最有效的法律手段来保障您的权益。
7：对公帐号转款：合同约定的对公帐号，与合同主体名发票上面的帐号名称一致，是由工商行政管理部门核准的公司银行账户，所有交易记录均能查询，保障资金安全。
8：售后服务：完善的售后服务体制，全国热线，登陆官网客服服务同步。
GF-1遥感影像数据参数
高分一号卫星（GF-1）于2013年4月26日成功发射，牵头主用户为自然资源部，其他用户包括农业农村部、生态环境部等。
卫星搭载了两台2m分辨率全色/8m分辨率多光谱相机，四台16m分辨率多光谱相机。
GF-1星突破了高空间分辨率、多光谱与高时间分辨率结合的光学遥感技术，多载荷图像拼接融合技术，高精度高稳定度姿态控制技术，单星上同时实现高分辨率与大幅宽的结合，2m高分辨率实现大于60km成像幅宽，16m分辨率实现大于800km成像幅宽，适应多种至间分辨率、多种光谱分辨率、多源遥感数据综合需求，满足不同应用要求；实现无地面控制点50m图像定位精度，满足用户精细化应用需求；在小卫星上实现2×450Mbp数据传输能力，满足大数据量应用需求；具备高的姿态指向精度和稳定度，姿态稳定度优于5e-4°/s，并具有35°侧摆成像能力，满足在轨遥感的灵活应用；在国内民用小卫星上首次具备中继测控能力，可实现境外时段的测控与管理。
高分一号卫星轨道参数
高分一号卫星数据参数。
遥感影像分辨率概述
遥感影像的比例尺和分辨率翟晓彤1，黄健2（1江苏省测绘资料档案馆南京 210013；2江苏省测绘工程院南京 210013）摘要：为了方便地描述信息时代遥感影像的技术指标，出现了多种不同的分辨率概念，包括：胶片分辨率、扫描分辨率、地面分辨率、显示分辨率、实际分辨率等等。
这些指标在表示内容上与传统的比例尺概念有什么异同呢？本文从遥感应用的角度，较为详细地描述与比例尺相关的几个重要的分辨率概念，并给出了常用的换算方法，对于摄影测量与遥感领域的广大技术人员具有较好的参考价值。
关键词：遥感影像比例尺分辨率1前言比例尺作为传统地图的基本要素之一，是十分重要的技术指标，反映了地图的精确度。
随着数字化测绘时代的到来，比例尺在实际应用中的重要性有所退化，开始被分辨率、精细度等指标所替代，甚至有人觉得它将不再衡量数字地图产品精确程度的指标。
本人觉得，比例尺仍应该长期存在于现代测绘应用中，尤其在各种地图数据输出状态，包括纸张、胶片、显示器等载体上，比例尺依然是衡量地图产品详细程度最重要的概念，即使在数字世界，仍然没有一个指标可以替代比例尺来有效地描述地图的精确程度。
但是和传统地图不同，比例尺在信息时代是一个动态的指标，单纯使用比例尺这一指标来描述地图的精确度是不现实的，尤其在遥感影像应用中。
分辨率也是一个传统的术语。
在模拟航空像片中，通常使用分解率来描述胶片上影像的精细度。
在数字影像中，现在改用分辩率来描述。
但是分辨率的类型很多，在不同的领域有不同的表示方法。
仅与摄影测量与遥感有关的分辨率概念也有不下十种。
既然比例尺和分辨率都是衡量数字地图产品的精细程度，他们之间有怎样的区别和联系呢？2遥感影像分辨率的类别和概念2.1 胶片分解力胶片分解力通常用于描述胶片影像的光学质量，是传统的技术指标。
胶片分解力受许多条件的影响，如：记载图像的胶片和像机镜头的分辨率、曝光时无法补偿的影像移动、大气条件、胶片冲洗的状况等等。
它所表示单位是“线对/毫米”，“线对”指的是一条白线和宽度相等的间隔（黑色）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、SPOT影像 二、IKONOS影像 三、QUICKBIRD影像 四、ORBVIEW影像 五、GeoEye-1影像 六、RapidEye影像
h
1
基本情况介绍 ：
一、SPOT 影像 1978年起，以法国为主，联合比利时、瑞典等欧共体某些国
家，设计、研制了一颗名为“地球观测实验系统”(SPOT)的卫 星，也叫做“地球观测实验卫星”。 SPOT1，1986年2月发射，至今还在运行。 SPOT2，1990年1月发射，至今还在运行。 SPOT3，1993年9月发射，1997年11月14日停止运行。 SPOT4，1998年3月发射，至今还在运行。 SPOT5, 2002年5月4日凌晨当地时间1时31分，在法属圭亚 那卫星发射中心由阿里亚娜4号火箭运载成功发射。
h
11
IKONOS卫星参数
轨道高度 轨道倾角 轨道形式 运行一圈的周期 重复周期 降交点地方太阳时 地面扫描宽度
速度
h
681 km 98.1°
太阳同步 98min 3-4 d 10:30 am 11 x 11km
6.5-11.2 千米/秒
12
IKONOS卫星的传感器系统
KONOS卫星的传感器系统由 1m分辨率的 全色传感器和一个4m分辨率的多光谱传感 器组成。
h
8
SPOT5 全 色 波 段 图 像
（2.5米）
h
9
Spot主要应用领域
Spot卫星的主要任务是监测自然资源分布，特 别是监测农业、林业和矿产资源，观测植被生长 状况与农田含水量等，对农作物进行估产；
了解城市建设与城市土地利用状况； 在制图、路网信息提取及更新、三维模拟仿真
数据的制作中都应有广泛； Spot全色波段，可用于调查城市土地利用现状、
数字城市服务：城市规划建设、地籍管理 、数字交通 、 数字旅游 、监测各种基础建设工程 、准确地理定位的能 力能有效跟踪非法占用土地资源等。
虚拟现实服务：QuickBird遥感卫星数据提供立体像对，能 生成数字高程模型和数字正射影像图，进行城市三维景观 制作，有利于高分辨率虚拟城市的建立。
h
22
1、高分辨率可见光扫描仪 -HRV（SPOT 1-4搭 载)
2、高分辨率几何装置 -HRG 3、植被探测器 -VEGETATION 4、高分辨率立体成像装置 -H
SPOT卫星的运行
h
5
Spot的HRV波普段
SPOT1~3号卫星上携带两台HRV传感器。
h
6
h
7
Spot数据特征
区分城市主要干道、识别大型建筑物，了解都市 发展状况。
h
10
二、IKONOS数据
基本情况介绍 ： IKONOS是美国空间成像公司(Space Imaging)为满足高 解析度和高精度空间信息获取而设计制造，是全球首颗 高分辨率商业遥感卫星。IKONOS-1于1999年4月27日发 射失败，同年9月24日，IKONOS-2发射成功，紧接着 于10月12日成功接收到第一幅影像。
h
17
三、QuickBird数据
美国DigitalGlobe公司的高分辨率商 业卫星，于2001年10月18日在美国发
射成功。
h
18
QuickBird卫星参数
h
19
QuickBird数据的光谱段
数据类型 多波段 全波段
波段范围/ μm 蓝：0.45~0.52 绿：0.52~0.60 红：0.63~0.69
近红外：0.76~0.90 0.45~0.90
分辨率/ m 2.44 2.44 2.44 2.44 0.61
h
20
QuickBird影像图
h
21
QuickBird应用领域
精细农业：61cm分辨率的图像可区分作物种类，清楚分辨 农作物的行数，监测农业灌溉、施肥、杀虫、施除草剂后 的效果；监测暴雨、干早、虫灾等灾害后的受灾情况并对 产量作出预测，有利于农业生产向精细化方向发展 。
h
14
IKONOS卫星的外形
h
15
IKONOS影像
h
分辨率： 1m
地区： 上海浦东 采集时间
： 2000年 3月26日
16
IKONOS主要应用领域
在城市规划、城市建设、城市监控、城市 资源配置、数字交通（汽车导航等）、数 字旅游、数字经济、房地产销售、电信电 力建设等。
资源调查、环境监测评价、区域分析规划 以及全球宏观研究等 。
传感器由三个CCD阵列构成三线阵推扫成 像系统。
其中的全色传感器由13816个CCD单元以 线阵列排成，CCD单元的物理尺寸为12μm x 12μm，多光谱传感器分四个波段，每个 波段由3454个CCD单元组成。
h
13
IKONOS光谱段
全色光谱响应范围： 0.45～0.90μm 1米 ❖ 而多光谱则相应于Landsat-TM的波段： MSI-1 0.45～0.52μm 蓝绿波段 4米 MSI-2 0.52～0.60μm 绿红波段 4米 MSI-3 0.63～0.69μm 红波段 4米 MSI-4 0.76～0.90μm 近红外波段 4米
h
2
SPOT 卫星参数
标称轨道高度 轨道倾角
运行一圈的周期 日绕总圈数 重复周期
降交点地方太阳时 HRV地面扫描宽度
舷向每行像元数
832 km 98.7°
101.46 min 14.19圈 26 d
10:30(±15min) 60 km
3 000/6 000 个
h
3
传感器情况
SPOT 卫星搭载的主要传感器有：
四、OrbView影像
OrbView目前共有3颗卫星，其中Orb View-3 是由美国OrbImage公司（轨道成像公司） 在2003年6月26日由美国加利福尼亚州范登 堡空军基地发射的卫星。
轨道图像公司经营的OrbView-3号卫星携带 了全色1米分辨率和多光谱4米分辨率的遥感 器，可以提供高分辨率图像。
h
23
OrbView卫星参数
h
24
OrbView的外形
h
25
OrbView-3影像
OrbView-3 是最早 提供高分辨率影像 的商业卫星之一。
OrbView-3的多光谱 数据可用于农作物的 早期估产。
h
OrbView-3的立 体成像能力可提 供3D地形影像。
26
OrbView应用领域
OrbView-3拍摄的数据可以实时的下载传输 到分布于世界各地的地面接收站，或数据 先存储于星载磁盘上再下载到ORBIMAGE 的美国主地面接收站。
