实验：导体电阻率的测量
11.3实验导体电阻率的测量(解析版)
11.3实验导体电阻率的测量(解析版)11.3 实验导体电阻率的测量（解析版）实验名称：导体电阻率的测量实验目的：通过实验测量导体的电阻率，了解电阻率的概念与测量方法。
实验器材：导线、电源、滑动变阻器、电流表、电压表、导体样品实验原理：导体的电阻率可以通过以下公式计算得出：ρ = (R * A) / L其中，ρ为电阻率，R为电阻，A为导体横截面积，L为导体长度。
实验步骤：1. 准备实验所需器材与导体样品。
2. 搭建电路，将滑动变阻器、电流表和电压表连接于电源和导体样品之间，确保电路连接无误。
3. 通过滑动变阻器调节电流的大小，记录电流值I和电压值V。
4. 更换不同的导体样品，重复步骤3，记录不同导体样品的电流和电压值。
5. 根据测得的电流和电压值，计算出不同样品的电阻率。
6. 分析实验数据，得出结论。
实验数据记录与计算：样品1：电流值I1 = 2A电压值V1 = 5V导体长度L1 = 10cm导体横截面积A1 = 2cm²样品2：电流值I2 = 1A电压值V2 = 3V导体长度L2 = 15cm导体横截面积A2 = 3cm²样品3：电流值I3 = 3A电压值V3 = 8V导体长度L3 = 8cm导体横截面积A3 = 1cm²计算导体电阻率：样品1：R1 = V1 / I1 = 5V / 2A = 2.5Ωρ1 = (R1 * A1) / L1 = (2.5Ω * 2cm²) / 10cm = 0.5Ω·cm样品2：R2 = V2 / I2 = 3V / 1A = 3Ωρ2 = (R2 * A2) / L2 = (3Ω * 3cm²) / 15cm = 0.6Ω·cm样品3：R3 = V3 / I3 = 8V / 3A = 2.67Ωρ3 = (R3 * A3) / L3 = (2.67Ω * 1cm²) / 8cm = 0.3337Ω·cm实验结果与结论：通过实验测得样品1的电阻率为0.5Ω·cm，样品2的电阻率为0.6Ω·cm，样品3的电阻率为0.3337Ω·cm。
2023-2024学年高二上物理：实验：导体电阻率的测量(附答案解析)
2023-2024学年高二上物理：11.3实验：导体电阻率的测量一．选择题（共6小题）1．一位同学在某次利用单摆测重力加速度的实验中测摆球的直径，记录结果为11.75mm，则该同学使用的测量工具可能为．A．10分度的游标卡尺B．20分度的游标卡尺C．50分度的游标卡尺D．螺旋测微器2．下图中，螺旋测微器和游标卡尺的读数分别为（）A．螺旋测微器的读数：5.195mm；游标卡尺的读数是：58.13mmB．螺旋测微器的读数：5.695mm；游标卡尺的读数是：58.65mmC．螺旋测微器的读数：5.195cm；游标卡尺的读数是：58.13cmD．螺旋测微器的读数：5.695cm；游标卡尺的读数是：58.65cmE．螺旋测微器的读数：5.1950mm；游标卡尺的读数是：58.130mm3．在下列测量长度的仪器中能够精确到0.01mm的是（）A．毫米尺度B．10分度游标卡尺C．20分度游标卡尺D．50分度游标卡尺E．螺旋测微器4．杨光同学用螺旋测微器测得该材料的直径如图所示，示数为D＝（）mm（注意第一根半刻度线已经露出）A．0.4200B．1.420C．0.92D．0.9205．下列游标卡尺和螺旋测微器的读数分别为（）A．1.22cm、6.86mm B．1.220cm、6.860mmC．12.20mm、6.360mm D．12.20cm、6.36cm6．某学习小组的同学们准备测量一段长度约100cm的电阻丝的电阻率，需要先测量电阻丝的长度，下列工具应该选用（）A．程实同学文具盒里边的直尺B．游标卡尺C．螺旋测微器D．实验室的直尺二．实验题（共4小题）7．兴趣小组测量某农庄喷水口的内径D①下列测量图中，测量方式正确的是。
②如图为正确测量得到的结果，由此可得喷水口的内径D＝mm.8．用游标卡尺测量某一零件的内径时，应选用图1中的（选填“A”、“B”或“C”）部位来测量。
正确操作后，读取读数前，为防止游标尺滑动，应转动图1中的（选.填“D”、“E”）旋钮。

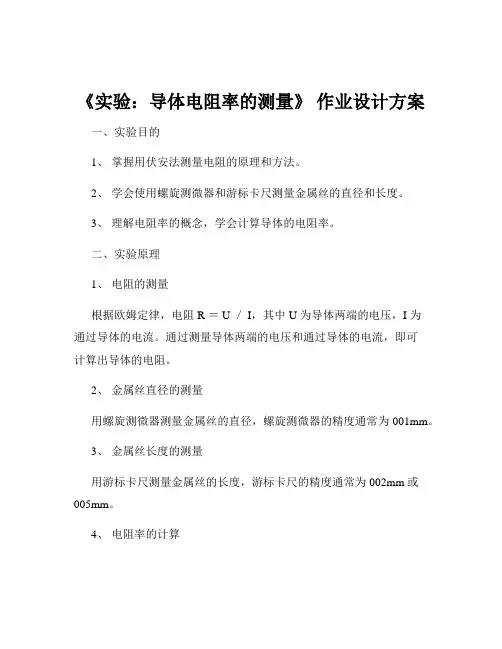

《实验：导体电阻率的测量》 作业设计方案
《实验：导体电阻率的测量》作业设计方案一、实验目的1、掌握用伏安法测量电阻的原理和方法。
2、学会使用螺旋测微器和游标卡尺测量金属丝的直径和长度。
3、理解电阻率的概念，学会计算导体的电阻率。
二、实验原理1、电阻的测量根据欧姆定律，电阻 R ＝ U ／ I，其中 U 为导体两端的电压，I 为通过导体的电流。
通过测量导体两端的电压和通过导体的电流，即可计算出导体的电阻。
2、金属丝直径的测量用螺旋测微器测量金属丝的直径，螺旋测微器的精度通常为 001mm。
3、金属丝长度的测量用游标卡尺测量金属丝的长度，游标卡尺的精度通常为 002mm 或005mm。
4、电阻率的计算电阻率ρ ＝ RS ／ L，其中 S 为金属丝的横截面积，R 为电阻，L 为金属丝的长度。
金属丝的横截面积 S ＝π(d/2)＾2，d 为金属丝的直径。
三、实验器材1、电源（直流电源，电压约 3V）2、电流表（量程 0 06A，内阻约01Ω）3、电压表（量程 0 3V，内阻约3kΩ）4、滑动变阻器（最大阻值20Ω）5、开关6、导线若干7、金属丝（电阻率已知）8、螺旋测微器9、游标卡尺四、实验步骤1、用螺旋测微器在金属丝的不同位置测量其直径，共测量 5 次，记录测量数据，并求出平均值。
2、用游标卡尺测量金属丝的长度，测量 3 次，记录测量数据，并求出平均值。
3、按照电路图连接实验电路。
将电源、开关、滑动变阻器、电流表、金属丝串联连接。
将电压表并联在金属丝两端。
4、闭合开关，移动滑动变阻器的滑片，改变金属丝两端的电压和通过金属丝的电流，读出并记录几组电流表和电压表的示数。
5、根据记录的数据，计算出每次测量时金属丝的电阻，并求出电阻的平均值。
6、根据测量得到的金属丝的直径和长度，计算出金属丝的横截面积。
7、利用电阻率的计算公式，计算出金属丝的电阻率。
五、数据记录与处理1、数据记录表格｜测量次数｜金属丝直径（mm）｜金属丝长度（mm）｜电压（V）｜电流（A）｜电阻（Ω）｜｜｜｜｜｜｜｜｜ 1 ｜｜｜｜｜｜｜ 2 ｜｜｜｜｜｜｜ 3 ｜｜｜｜｜｜｜ 4 ｜｜｜｜｜｜｜ 5 ｜｜｜｜｜｜2、数据处理计算金属丝直径的平均值：d ＝（d1 ＋ d2 ＋ d3 ＋ d4 ＋ d5) ／ 5计算金属丝长度的平均值：L ＝（L1 ＋ L2 ＋ L3) ／ 3计算每次测量的电阻：R ＝ U ／ I计算电阻的平均值：R_avg ＝（R1 ＋ R2 ＋ R3 ＋ R4 ＋ R5) ／ 5计算金属丝的横截面积：S ＝π(d/2)＾2计算金属丝的电阻率：ρ ＝ R_avg S ／ L六、注意事项1、连接电路时，开关应处于断开状态，滑动变阻器的滑片应置于阻值最大处。
11.3.1实验：导体电阻率的测量课件2023-2024学年高二上学期物理人教版(2019)
的长度时，测的不是电阻丝总长度，而是接入电路的有效长度。
学习目标
新知学习
课堂总结
3.电阻丝直径的测量
（1）用刻度尺测量→放大法
累积法:取一段新的电阻丝，在圆柱形物体上紧密缠绕，
用分度值为1 mm的刻度尺测出总宽度D，再除以圈数n，
便可以提高电阻丝直径的测量精度。
学习目标
新知学习
课堂总结
（2）用游标卡尺或螺旋测微器测量
4.使用
实验2 金属丝电阻率的测量
2
实验思路：ρ= 4 ；物理量的测量；数据分析；误差分析
（2）用游标卡尺的内测量爪测
量小圆管的内径、槽的宽度等。
学习目标
新知学习
课堂总结
5.注意事项
（1）使用前对游标卡尺进行零对齐校正。
（2）移动游标尺不能用力过猛。
（3）读数时，应通过紧固螺丝钉将游标尺锁定于主尺。
（4）对游标尺的末位数不要求再作估读，如果遇到游标尺上没有一根刻度线
与主尺刻度线对齐的情况，则选择最靠近的一根刻度线读数，有效把数字的
③把固定刻度读数与可动刻度读数相加：
被测物体的长度为：6.5mm+22.5×0.01mm=6.725mm
学习目标
新知学习
课堂总结
总结螺旋测微器读数方法：
找到固定刻度最靠近标尺的线
（注意半刻度）（单位mm）
被测物体长度 = 固定刻度读数（mm）+ 可动刻度读数×0.01mm
找到轴线与可动刻度对齐的地方，
第十一章 电路及其应用
第3节 课时1
实验：导体电阻率的测量
初中我们都学过长度的测量，还记得测量工具是什么？
如果要测量一个微小量，该如何测量呢，比如测量金属
11.3实验：导体电阻率的测量—【新教材】人教版高中物理必修第三册课件_2
实验器材有电压表(内阻约为50 kΩ)、电流表(内阻约为 电阻丝直径的测量:因为电阻丝比较细,所以直接用刻度尺测量会产生较大的误差,可以用以下两个方案测量.
所用器材:被测金属丝、螺旋测微器(或游标卡尺)、毫米刻度尺、电压表、电流表、开关及导线、电池、滑动变阻器等.
40 Ω)、滑动变阻器、电源、开关、待测电阻丝(电阻约 解析:(1)由螺旋测微器的读数规则可知该金属丝的直径d=1.
乙
(1)累积法测量:将电阻丝紧密缠绕在一圆柱体上,用刻度尺测出总宽度,再除以圈数.
第十一章 命题角度1
电巩路固及强其化应—用—应该怎(么2做)用螺旋测微器测量一金属丝的
解析:(1)题图甲读数:主尺读数为17 mm,游标尺读数是
直径如图丙所示,金属丝的直径为 (1)校零位:当外(内)测量爪一侧的两个刃接触时,游标尺上的零刻度线与主尺上的零刻度线正好对齐.
结合主尺及游标尺的读数得到被测长度为l= 它的测砧A和固定刻度B固定在尺架C上,可动刻度E、旋钮D和微调旋钮D'是与测微螺杆F连在一起的,并通过精密螺纹套在B上.
3(22)螺m旋m”测,该微数器据固的定有刻效度数的字读是数错下为的0,.应图改为是6. 游标卡尺的结构图.游标卡尺的主要部分是主尺
实验原理创新:采用伏安法测量变化的电阻,再通过l-R图线求电阻率.
(1)累积法测量:将电阻丝紧密缠绕在一圆柱体上,用刻度 尺测出总宽度,再除以圈数.如图所示.
(2)用游标卡尺或螺旋测微器测量:在电阻丝的不同位置测 量3次,求直径的平均值. 所用器材:被测金属丝、螺旋测微器(或游标卡尺)、毫米 刻度尺、电压表、电流表、开关及导线、电池、滑动变 阻器等.
二、进行实验 1.测直径:用刻度尺(累积法)或用螺旋测微器(或游标卡尺) 在被测电阻丝的不同位置测量3次,并记录. 2.连电路:连接实验电路,将电阻丝拉直接入电路. 3.测长度:用毫米刻度尺测量接入电路中的电阻丝的有效 长度,重复测量3次,并记录. 4.测电阻:把滑动变阻器的滑片调节到使滑动变阻器接入 电路中的电阻最大的位置,电路经检查确认无误后,闭合开 关S,改变滑动变阻器滑片的位置,读出几组相应的电流、 电压值,记入表格内,断开开关S. 5.拆除实验电路,整理好实验器材.
高中物理精品课件：实验九 导体电阻率的测量
1234
(4)为了检验上述的结果是否准确，该同学选择用伏安法再测一次电阻R， 实验所用器材为： 电池组(电动势3 V，内阻为1 Ω) 电流表(内阻约5 Ω) 电压表(内阻约3 kΩ) 滑动变阻器(0～5 Ω，额定电流2 A) 开关、导线若干； 则如右电路中最合适的是__A__.
铝
2.9×10－8
镍铜合金**
5.0×10－7
钨
5.3×10－8
镍铬合金***
1.0×10－6
考点二
探索创新实验
例3 某物理实验兴趣小组测定自制盐水的电阻率，在一无盖的长方体玻 璃槽中装入一定量的盐水，玻璃槽内腔的长度为40.10 cm，宽度为4.52 cm. (1)某次实验过程中，在槽中倒入适量的盐水，水面的高度为4.50 cm，用 多用电表的电阻挡粗测玻璃槽中盐水的电阻，选择开关置于“×100”挡， 发现指针如图甲所示，为较准确地测得玻璃槽中盐水的电阻，该同学接着 需要做的实验步骤是换选_×_1_0___(选填“×10”或“×1 k”)挡.
利用以上所有数据可得铜的电阻率为2.2×10－8 Ω·m.该兴趣小组参考课
本上的信息(如表所示)，发现计算得到的电阻率有一些偏差，但是实验
的操作已经十分规范，测量使用的电表也已尽可能校验准确，你觉得
造成这种偏差最有可能的原因是_铜__导__线__的__温__度__过__高__.
材料
ρ/(Ω·m)
材料
实验中要求尽量减小系统误差，应保证电表在测量时 其最大读数超过量程的 12，则电压表应选择__C___，电 流表应选择__E____.(均填器材前的选项字母)请用笔画
线代替导线，完成图乙中的连线.
实验：导体电阻率的测量_课件
精品 课件
第十一章 电路及其应用
实验：导体电阻率的测量
新人教版
特级教师优秀课件精选
教学目标
经历决定滑动变阻器接法和电流表接法的探究过程，体会实验探究和逻辑推 理都是重要的科学研究方法。 知道测电阻率的实验原理，知道实验电路的接法。
教学重点
滑变的接法和电流表的接法。
教学难点
滑变的接法和电流表的接法。
c.当听到咔咔的声音时停止转动，并用止动 螺旋止动。
不至于在测微螺杆和被测物体之间产生过大的压力，既可以保护仪器，又 能保证测量结果的准确性。
螺旋测微器
螺旋测微器的读数 测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)
时，
说明电压表的分流作用较明显，待 测电阻较大，宜用电流表内接法。
电阻的测量除了伏安法，还有其他测量方法吗？
安安法
若电流表内阻已知，则可将其当做电流表、电压表以及定值电阻来使用。
①如图甲所示，当两电流表所能测得的最大电压接近时，如果已知A1的 内阻R1，则可测得A2的内阻。
安安法
若电流表内阻已知，则可将其当做电流表、电压表以及定值电阻来使用。
等效法
a. 先让待测电阻与一电流表串联后接到电动势 恒定的电源上，读出电流表示数I。
b. 然后将电阻箱与电流表串联后接到同一电源上， 调节电阻箱的阻值，使电流表的示数仍为I。
c. 则电阻箱的读数即等于待测电阻的阻值。
比较法
读得电阻箱R 1的阻值及A1 、A2 的示数I1 、I2 ,可得 如果考虑电流表内阻的影响，则
利用伏安法测量电阻时，应该如何选择电路？ 滑动变阻器应该如何接，电流表应该如何接？
滑动变阻器的两种接法
理解并掌握滑动变阻器的限流接法及实物图 理解并掌握滑动变阻器的分压接法及实物图
精品课件：11.3实验：导体电阻率的测量
引入
要想求出金属丝的电阻率ρ,由R＝ρl/S得：
·
=
=
因为电阻丝比较细，所以直接用刻度尺测量就会产生比较大
的误差，有没有更为精确的测量工具呢？
实验1 长度的测量及测量工具的选用
更加精确的测量工具----游标卡尺、螺旋测微器
1、游标卡尺
三看：游标尺的哪条(第N条)刻度线与主尺上的刻度线对齐
3
0
27
cm
主尺
7×0.1
游标
10
L= 27mm + 7×0.1mm = 27.7mm
【课堂反馈1】请你读出下列游标卡尺的读数：
1
主尺
2 cm
两刻度对齐
N
0
游标尺
10
L= 5mm +17 ×0.05mm = 5.85 mm
20
2、螺旋测微器
①结构
固定刻度：2
0
1
2
30
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
注意事项
①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，改用微调旋
钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。
②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。
(3)电阻丝直径的测量
电阻丝较细，刻度尺会有较大的误差。用刻度尺时应用累积法测
量电阻丝的直径，或使用游标卡尺、螺旋测微器提高测量的精度。
注意事项
(1)本实验中待测金属导线的电阻值较小，为了减小实验的系统误差，
必须采用电流表外接法；
