硅酸盐水泥熟料的组成
硅酸盐水泥熟料的主要化学成分
硅酸盐水泥熟料的主要化学成分
硅酸盐水泥熟料主要由三种化学成分组成，分别是C3S、C2S和C3A。
其中，C3S（三钙硅酸盐）占熟料总量的50-70%，是水泥的主要硬化成分，其反应速率最快，强度发展也最快；C2S（二钙硅酸盐）占熟料总量的20-30%，在水泥硬化过程中，其反应速率比C3S要慢，但是强度发展时间长；C3A（三钙铝酸盐）占熟料总量的5-10%，它是水泥中的一种玻璃质体，可以迅速反应生成一定强度的水化产物，但是熟料中的C3A含量过高会导致水泥的早期强度过高、后期强度下降。
此外，熟料中还含有少量的C4AF（四钙铁酸盐）和游离氧化钙等成分。
这些成分的含量和比例决定了水泥的品种和性能。
- 1 -。
熟料特性

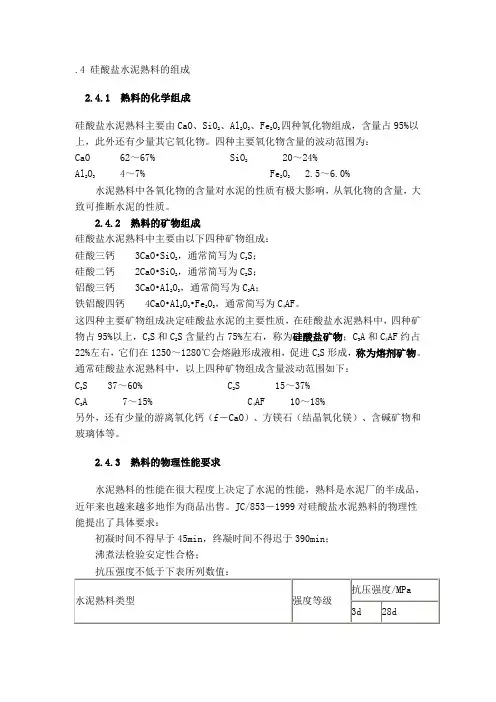

.4 硅酸盐水泥熟料的组成2.4.1 熟料的化学组成硅酸盐水泥熟料主要由CaO、SiO2、Al2O3、Fe2O3四种氧化物组成，含量占95%以上，此外还有少量其它氧化物。
四种主要氧化物含量的波动范围为：CaO 62～67% SiO220～24%Al2O34～7% Fe2O32.5～6.0%水泥熟料中各氧化物的含量对水泥的性质有极大影响，从氧化物的含量，大致可推断水泥的性质。
2.4.2 熟料的矿物组成硅酸盐水泥熟料中主要由以下四种矿物组成：硅酸三钙3CaO•SiO2，通常简写为C3S；硅酸二钙2CaO•SiO2，通常简写为C2S；铝酸三钙3CaO•Al2O3，通常简写为C3A；铁铝酸四钙4CaO•Al2O3•Fe2O3，通常简写为C4AF。
这四种主要矿物组成决定硅酸盐水泥的主要性质，在硅酸盐水泥熟料中，四种矿物占95%以上，C3S和C2S含量约占75%左右，称为硅酸盐矿物；C3A和C4AF约占22%左右，它们在1250～1280℃会熔融形成液相，促进C3S形成，称为熔剂矿物。
通常硅酸盐水泥熟料中，以上四种矿物组成含量波动范围如下：C 3S 37～60% C2S 15～37%C 3A 7～15% C4AF 10～18%另外，还有少量的游离氧化钙（f－CaO）、方镁石（结晶氧化镁）、含碱矿物和玻璃体等。
2.4.3 熟料的物理性能要求水泥熟料的性能在很大程度上决定了水泥的性能，熟料是水泥厂的半成品，近年来也越来越多地作为商品出售。
JC/853－1999对硅酸盐水泥熟料的物理性能提出了具体要求：初凝时间不得早于45min，终凝时间不得迟于390min；沸煮法检验安定性合格；熟料应不带有杂物，运输和储存应不与其他物品相混杂。
2.4.4 化学成分与矿物组成间的关系熟料中的主要矿物由各主要氧化物经高温煅烧化合而成，熟料矿物组成取决于化学组成，控制合适的熟料化学成分是获得优质水泥熟料的中心环节，根据熟料化学成分也可推测出熟料中各矿物的相对含量高低。
材料工程技术专业《硅酸盐水泥熟料的矿物组成》
硅酸盐水泥熟料的矿物组成在硅酸盐水泥熟料中，CaO、SiO2、Al2O3、Fe2O3等并不是以单独的氧化物存在，而是以两种或两种以上的氧化物反响组合成各种不同的氧化物集合体，即以多种熟料矿物的形态存在。
这些熟料矿物结晶细小，通常为30～60um，因此，可以说硅酸盐水泥熟料是一种多矿物组成的、结晶细小的人造岩石。
1．熟料的矿物组成硅酸盐水泥熟料中的主要矿物有以下四种：硅酸三钙：3CaO·SiO2简写成C3S硅酸二钙：2CaO·SiO2 简写成C2S铝酸三钙：3CaO·Al2O3 简写成C3A铁铝酸四钙：4CaO·Al2O3·Fe2O3简写成C4AF另外，还有少量的游离氧化钙〔ƒ-CaO〕、方镁石〔即结晶氧化镁〕、含碱矿物以及玻璃体等。
硅酸三钙和硅酸二钙合称硅酸盐矿物，约占75%左右，要求最低为66%以上,它们是熟料的主要组分。
铝酸三钙和铁铝酸四钙合称熔剂矿物，约占22%左右。
硅酸盐矿物和熔剂矿物总和约占95%左右。
对于中等水化热、中等抗硫酸盐水泥熟料中的C3A≤％，C3S ＜％；高抗硫酸盐的水泥熟料中的C3A≤％，C3S＜％。
硅酸三钙和硅酸二钙都是硅酸盐矿物，硅酸盐水泥熟料的名称也由此而来。
在煅烧过程中，铝酸三钙和铁铝酸四钙与氧化镁、碱等在1250～1280℃开始会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为熔剂性矿物。
四种主要矿物的含量一般范围及国内外局部水泥生产企业生产数据见表4-2。
表4-2 熟料矿物含量范围〔%〕〔1〕硅酸三钙①形成条件及其存在形式硅酸三钙是硅酸水泥熟料中的主要矿物，通常，它是在高温液相作用下，由先导形成的固相硅酸二钙吸收氧化钙而成。
现代研究及测试技术一致证明：水泥熟料中的硅酸三钙并不是以纯的C3S形式存在，而总是与少量的其他氧化物如A12O3、Fe2O3、MgO、R2O等形成固溶体。
这种固溶体在反光显微镜下的岩相照片为黑色多角形颗粒，将其定名为阿利物〔Alite〕，简称A矿。
硅酸盐水泥熟料成分
硅酸盐水泥熟料的矿物组成
硅酸盐水泥熟料的矿物组成硅酸盐水泥熟料实际上是 一种结晶细小的人造岩石（工艺岩石），它主要由 四种矿物组成：
1.硅酸三钙C3S：（3CaO·SiO2或Ca3SiO5）44-62%；
2.硅酸二钙C2S：（2CaO·SiO2或Ca2SiO4）18-30%； 3.铝酸三钙C3A：（3 CaO·Al2O3或CaAl2O6）5-18%； 4.铁铝酸四钙C4AF：（4CaO·Al2O3 ·Fe2O3或
（1）熟料中玻璃体对水泥性能的影响1） 影响水泥的颜色；2）玻璃体较多时， 能包围C2S，使C2S不易转化；3）玻璃
体提高时，水泥的抗硫酸盐性能增强。 （2）液相对煅烧的影响1）液量与煅烧 的关系C3A、C4AF在煅烧过程中，熔融 液相可以促进C3S的形成，这是它们的 一个重要作用。
如果物料中熔剂性矿物过少，使熟料易生
较高，主要引起水泥早期安定性不 良
f-CaO的危害与含量控制f-CaO与水反应生 成氢氧化钙时，体积膨胀97.9%，在硬化 水泥石内部造成局部应力，因此，随着fCaO含量的增加，首先抗拉（抗折）强度 降低，进而3天后强度倒缩，严重时引起 安定性不良。在烧成条件下死烧的一次fCaO结构比较致密，水化很慢，活性差， 通常要在加水3天后反应才比较明显，因 此一次f-CaO是引起安定性不良的主要原因； 二次f-CaO部分可能在混凝土拌制过程中已
硅酸盐水泥熟料 化学成分和矿物成分
水泥有限责任公司
硅酸盐水泥熟料的化学成分
一、主要化学成分
硅酸盐水泥熟料主要由CaO、SiO2、Al2O3、 Fe2O3四种氧化物组成。这四种氧化物通常占 95%以上，同时含有5%以下的其他氧化物，如 MgO、TiO2、P2O5以及碱（K2O与Na2O）等。 CaO：62-67%；SiO2：20-24%；Al2O3：4-7%； Fe2O3：2.5-6.0%
硅酸盐水泥熟料的组成(ppt 60页)
式中Al2O3、Fe2O3分别代表熟料中各该氧化物的质量百分比%
含义：
说明熟料中C3A、C4AF的相对含量。 反映液相的性质。
(C3A 产生的液相粘度大；C4AF产生的液相粘度小.)
取值：0.9~1.9。
抗硫酸盐水泥或低热水泥的铝率可低至0.7。
第三节 硅酸盐水泥熟料的组成
五、熟料的率值 （1）铝率 (Iron Modulus)
第三节 硅酸盐水泥熟料的组成
四、熟料矿物的特性 3、中间相
第三节 硅酸盐水泥熟料的组成
四、熟料矿物的特性 3、中间相
第三节 硅酸盐水泥熟料的组成
四、熟料矿物的特性 3、中间相
四种矿物性能比较
28d内绝对强度：C3S＞C4AF＞C3A＞C2S 水 化 速 度：C3A＞ C4AF＞ C3S＞C2S 水 化 热： C3A＞ C3S＞ C4AF＞ C2S
◆三种表示方法： •化学组成 •矿物组成 •率值
C3S、 C2S、 C3A、 C4AF
熟料
第三节 硅酸盐水泥熟料的组成
一、熟料的化学成分及含量 二、熟料的矿物组成及含量 三、熟料的化学成分与矿物组成的关系 四、熟料矿物的特性 五、熟料的率值 六、熟料矿物组成的计算 七、熟料化学成分、矿物组成和率值之间的关系
二、熟料的矿物组成及含量
金相显微镜下：
C3S
铁相固溶体
C2S
铝酸三钙
硅酸盐水泥熟料在反光显微镜下的岩相照片
第三节 硅酸盐水泥熟料的组成
三、熟料的化学成分与矿物组成的关系
CaO
C3S
SiO2
C2S
Al2O3 Fe2O3
C3A C4AF
第三节 硅酸盐水泥熟料的组成
四、熟料矿物的特性 1、硅酸三钙(tricalcium silicate)
生料成分对熟料煅烧的影响
生料成分对熟料煅烧的影响生料成分对熟料煅烧的影响一硅酸盐水泥熟料的组成1. 化学组成及矿物组成硅酸盐水泥熟料中的主要化学成分是CaO,SiO2,Al2O3,Fe2O3四种氧化物，其总和通常占熟料总量的95%以上。
此外还有少量的其他氧化物，如：MgO,SO3,Na2O,K2O,TiO2,P2O5等，它们的总量通常占熟料的5%以下。
硅酸盐水泥熟料中各主要氧化物的波动范围一般为：CaO(62%~67%),SiO2(20%~24), Al2O3(4%~7%), Fe2O3(2.5%~6%).硅酸盐水泥熟料中的四种主要矿物：C3S(45%~65%), C2S(15%~32%), C3A(4%~11%),C4AF(10%~18%)。
另外，还有少量的游离氧化钙，方镁石，含碱矿物以及玻璃体等。
通常，熟料中硅酸三钙和硅酸二钙的含量为75%左右，合称为硅酸盐矿物，它们是熟料中的主要组分，铝酸三钙和铁铝酸四钙含量占22%左右。
在煅烧过程中，它们与氧化镁，碱等在1250~1280度开始，会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为溶剂型矿物。
硅酸盐矿物和溶剂型矿物在熟料中占总量的95%左右。
2.化学成分与矿物组成间的关系熟料中的主要矿物均由各主要氧化物经高温煅烧化合而成，熟料矿物组成取决于化学组成，控制合适的熟料化学成分是获得优质水泥熟料的中心环节，根据熟料的化学成分也可以推测出熟料中各种矿物的相对含量高低。
（一）CaOCaO是水泥熟料中的最重要的化学成分，它能与SiO2,Al2O3,Fe2O3经过一系列复杂的反应过程生成C3S, C2S, C3A C4AF等矿物，适量增加熟料氧化钙含量有利于提高硅酸三钙含量。
但并不是说氧化钙越高越好，因氧化钙过多易造成反应不完全而增加未化合的氧化钙（即游离氧化钙）的含量，从而影响水泥的安定性如果熟料中氧化钙过低，则生成硅酸三钙太少，硅酸二钙却相应增加。
会降低水泥的胶凝性。
水泥材料学3-4-配料计算
由化学组成计算矿物组成
S=4.07C-7.60S-6.72A-1.43FC3S=4.07C-7.60S-6.72A-1.43F-2.86SO3 S=8.60S+5.07A+1.07FC2S=8.60S+5.07A+1.07F-3.07C+2.15SO3 A=2.65AC3A=2.65A-1.69F C4AF=3.04F CaSO4=1.70 SO3
45.84
0.81
99.90
水泥原料
替代钙质原料的工业废渣： 替代钙质原料的工业废渣： 电石渣—化工废渣 电石渣 化工废渣 糖滤泥—碳酸法制糖废渣 糖滤泥 碳酸法制糖废渣 碱渣—氯碱法制碱废渣 碱渣 氯碱法制碱废渣 白泥—造纸厂 白泥 造纸厂
水泥原料
硅铝质原料：主要提供SiO 硅铝质原料：主要提供SiO2、Al2O3 天然硅质原料：砂岩、 天然硅质原料：砂岩、页岩 主要成分： CaO、 主要成分： SiO2，少量CaO、Al2O3、Fe2O3 主要矿物： 主要矿物：石英 特点： 含量多，硬度大， 特点：SiO2含量多，硬度大，难磨
70%—90% 90%） 量70% 90%）
铁质校正原料的化学成分
编号 名称 烧失量 SiO2 Al2O3 Fe2O3 CaO MgO FeO CuO 合计
1
低品位 铁矿石
—
46.09
10.37
42.70
0.73
0.14
—
—
100.03
2
尾矿
3.48
23.38
7.68
55.24
5.00
1.52
—
—
天然石灰质原料的化学成分
编号 名称 烧失量 SiO2 Al2O3 Fe2O3 CaO MgO 合计
通用硅酸盐水泥熟料的矿物组成
通用硅酸盐水泥熟料的矿物组成1. 硅酸盐水泥简介嘿，大家好！今天咱们聊聊硅酸盐水泥，听起来有点高大上，但其实它就像咱们身边的一位老朋友，默默地在建筑中扮演着重要的角色。
你知道吗？这玩意儿广泛用于各种建筑项目，从高楼大厦到小桥流水，几乎无处不在。
硅酸盐水泥的基础，正是它的熟料，也就是那个矿物组成，今天就让我们深入探讨一下。
1.1 硅酸盐水泥的核心首先，我们得知道，硅酸盐水泥熟料主要由四种矿物组成，听起来简单，但它们的配合却是个艺术。
别担心，我这就给你逐一介绍。
最重要的得说说硅酸钙（C3S），也就是我们常说的三钙硅酸。
这家伙在水泥中占了大头，负责大部分强度的提升，简直就是个实力派。
接下来是二钙硅酸（C2S），这个小兄弟虽然不如C3S那么出风头，但它的缓慢硬化过程也有一番妙用。
说实话，C2S就像是个老成持重的长者，虽然慢半拍，却也能在长期使用中逐渐增加强度，让你不得不佩服它的耐心。
1.2 其他重要成分然后咱们得提提三钙铝酸（C3A）和四钙铁矿（C4AF）。
C3A就像个火爆脾气的年轻人，遇水反应特别快，能在早期提供强度，但一不小心就会因为水分过多而导致起泡。
所以，掌握好它的使用量是非常重要的。
而C4AF则是个神秘的角色，它的存在能提高水泥的耐热性，尤其是在高温条件下，绝对是个能顶得住压力的好伙伴。
2. 矿物组成的配比了解了这些矿物后，咱们得谈谈它们之间的配比。
其实，这就像调制一杯美味的鸡尾酒，太多或太少都会影响最终的味道。
一般来说，硅酸盐水泥的组成比例大致为：C3S占5070%，C2S占1030%，C3A和C4AF则各占515%左右。
当然，这个比例并不是一成不变的，实际应用中得根据不同的需求进行调整。
比如说，如果你需要快速硬化的水泥，就可以多放点C3S；如果是要提高抗压强度，那就得考虑增加C2S的比例。
像调味品一样，适量才能出好菜嘛！2.1 硅酸盐水泥的强度说到强度，这可是大家最关心的话题了。
你想啊，水泥的主要任务就是让建筑稳稳当当地屹立于世，所以强度至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C3A与水结合后，水化迅速，凝结硬化很快，如不加石 膏等缓凝剂，易使水泥急凝。它的早期强度较高，但后期 强度增长不多，甚至倒缩。它的水化热高，干缩变形大， 抗硫酸盐浸蚀、抗碱性都较差。它的脆性也大，耐磨性差。 C3A中也可固溶少量SiO2、Fe2O3、MgO等氧化物。
② 贝利特中的钙离子具有不规则配位，使其具有较高的活性。 ③ 在贝利特结构中的杂志和稳定剂的存在也提高了其结构活性。
3.3.3中间相
填充在阿利特、贝利特之间的物质通称为中间相， 它包括铝酸盐、铁酸盐、组成不定的玻璃体、含碱化 合物、游离氧化钙及方镁石等。
铝酸钙（C3A、C12A7 、 C12A7·CaF2、C4A3Ŝ) C3A可固溶有少量SiO2、Fe2O3、MgO、R 2O等形成固溶
铁相固溶体（C2F－C8A3F ) C4AF实际是C2F-C8A3连续固溶体，在一般的硅酸盐水
泥熟料中，这种连续固溶体的化学成分接近于C4AF，简称 C 矿；矿物中也溶有少最MgO、SiO2等氧化物。C 矿在反 射光下呈白色，故又被称为白色中间相。
C4AF水化硬化速度较快，因而早期强度较高，仅次于 C3A。与C3A不同的是它的后期强度也较高，类似C2S。它 的水化热低，干缩变形小，耐磨，抗冲击，抗硫酸盐浸蚀 能力强。据研究发现：铁相固溶体的水化速率与其中的铝 的含量有直接关系，其含量越高，水化越快。
ቤተ መጻሕፍቲ ባይዱ
其它： 游离氧化钙：f-CaO
~95%
方镁石：（即结晶氧化镁）
熔剂矿物
玻璃体：
3.2 硅酸盐水泥熟料的矿物组成
在硅酸盐水泥熟料中，氧化钙、氧化硅、氧化铝和氧化铁 并不是以单独的氧化物存在，而是经高温燃烧后，以两种或 两种以上的氧化物反应生成的多种矿物集合体，其结晶细小， 通常，在硅酸盐水泥熟料中主要形成四种矿物；
种现象在通风不良、液相量较少、还原气氛较浓、冷
却较慢的立窑生产中较为多见。在烧成温度较高、冷 却较快的熟料中，由于C2S中固熔进少量Al2O3、 Fe2O3、MgO等，通常都可保留β型。这种β-C2S被称 为贝利特，简称B 矿。
贝利特的结构特征
① 贝利特是在高温下存在的介稳的高温型矿物，其结构具有热力 学的不稳定性。
误差较小，但含量太低则不易测准。
3. 红外光谱分析
硅酸盐水泥熟料矿物的结构
主要矿物组成：
硅酸三钙：3CaO·SiO2 硅酸二钙：2CaO·SiO2
(C3S) (C2S)
硅酸盐矿物~75%
铝酸三钙： 3CaO·Al2O3 (C3A) 铁铝酸四钙：4CaO·Al2O3 ·Fe2O3 (C4AF) ~22%
熟 料 中 C3S 不 纯 ， 总 是 与 少 量 的 其 他氧化物如Al2O3、Fe2O3、MgO、 R2O等形成固溶体。在反光显微镜 下为黑色多角形颗粒，又称阿利特 （Alite），简称A矿。
C3S加水调和后，凝结时间正常，水化较快， 早期强度高，强度增进率较大。其28 天强度、一 年强度是四种矿物中最高的。它的体积干缩性也 较小，抗冻性较好。但它的水化热较高，抗水性 较差，抗硫酸盐腐蚀能力也较差。另外，由于在 锻烧过程中，C3S形成需要较高的烧成温度和较 长的烧成时间，这给熟料的锻烧操作带来了困难。 因此，在实际生产中不能不切实际地追求C3S的 数量，否则将导致有害成分f-CaO增多，反而降 低熟料质量。
C2S与水作用时，水化速度较慢．早期强度较低， 但28 天以后强度仍能较快增长，一年后可接近场C3S。 它的水化热低，体积干缩性小，抗水性和抗硫酸盐浸 蚀能力较强。它的形成温度一般较低，C2S在1450 ℃ 以下易发生多种晶型转变，尤其在低于500 ℃ 时，由 β-C2S 转变为密度更小、活性很低的γ-C2S时，体积膨 胀10 % ，导致熟料粉化，且使熟料强度大大降低。这
硅酸三钙的结构特征
① 硅酸三钙是在常温下存在的介稳的高温型矿物。其结构是热力学不 稳定的。
② 在硅酸三钙结构中，进入了Al3+与Mg2+离子并形成固溶体，固溶程 度越高，活性越大。比如在C54S16MA结构中，由于Al3+离子取代 Si4+离子，同时为了补偿静电而引入Mg2+，因而引起了硅酸三钙的 变形，提高了其活性。
③ 在硅酸三钙结构中，钙离子的配位数是6，比正常的配位数低，并且 处于不规则状态，因而使钙离子具有较高的活性。
3.3.2硅酸二钙（C2S )
熟料中硅酸二钙通常固溶有少量氧化物如 Al2O3、Fe2O3、MgO、R 2O等形成固溶体，称贝 利特（Belite），简称B矿。在反光显微镜下呈圆 粒状，常具有黑白交叉双晶条纹。
使用萤石或萤石加石膏作矿化剂的硅酸盐水泥熟料中，还 有氟铝酸钙（C11A7·CaF2）、硫铝酸钙（3CA·CaSO4，简写 为C4A3Ŝ）等。
3.3 硅酸盐水泥熟料矿物性质
3.3.1硅酸三钙（C3S ) 存在形式：
纯 C3S 只 在 2065℃~1250℃ 温 度 范 围 内 稳 定 ， 在 2065℃以上不一致熔融为CaO 与液相；在1250℃以下分 解为C2S和CaO。
3.1 硅酸盐水泥熟料的化学组成
熟料矿物组成的测定
1. 岩相分析
基于在显微镜下测出单位面积中各矿物所占的百分率，再乘以相 应矿物的密度，得到各矿物的含量。
测定结果比较符合实际情况，但当矿物晶体较小时，可能因重叠 而产生误差。
2. X射线分析
基于熟料中各矿物的特征峰强度与单矿物特征峰强度之比以求得 其含量。
硅酸三钙 3CaO·SiO2，可简写为C3S，38-55%； 硅酸二钙 2CaO·SiO2，可简写为C2S，20-33% 铝酸三钙 3CaO·Al2O3：可简写为C3A: 4-15% 铁相固溶体 通常以铁铝酸四钙4CaO·Al2O3·Fe2O3代替， 可简写为C4AF:10-18%。 另外，还有少量的游离氧化钙(f-CaO)、方镁石(结晶氧化 镁f-MgO)、合碱矿物以及玻璃体等。
玻璃体
形成 部分熔融液相被快速冷却来不及结晶而成 为过冷凝体
主要成分 Al2O3、Fe2O3、CaO、MgO、R 2O 含量 取决于液相量及冷却条件，一般2%~22% 性能 不及晶体稳定，水化热较大；可改善熟
