外圆磨床使用方法_外圆磨床操作步骤及流程
外圆磨床的使用方法
外圆磨床的使用方法外圆磨床是一种专门用于对工件进行外圆磨削的机床。
它主要用于对各种轴类、圆柱体和套筒等工件进行直线或非直线的外圆磨削，以满足不同尺寸、精度和形状的工件加工要求。
下面我将详细介绍外圆磨床的使用方法。
1.外圆磨床的结构和主要部件。
外圆磨床主要由床身、工作台、磨削头、传动系统和控制系统等组成。
其中，床身是磨床的基础，用于支撑和固定各个部件；工作台是工件安装和夹紧的地方；磨削头包括主轴和砂轮，用于磨削工件；传动系统用于带动主轴和工作台的运动；控制系统用于控制和调节磨床的各个参数。
2.外圆磨床的操作准备。
首先要对磨床进行检查和保养，确保磨床在正常工作状态。
然后检查磨床的油液、冷却液和润滑系统，确保其正常工作。
接下来要对工作台进行调整，使其与主轴垂直，并调整好工件夹紧装置。
最后进行砂轮的装配，选择合适的砂轮和砂轮速度。
3.外圆磨床的操作步骤。
首先是打开磨床的电源，接通冷却液和润滑系统。
然后对磨削头进行调整，使其与工件接触，并将工件安装在工作台上并夹紧。
接下来进行砂轮的修整和修整速度的调整。
然后设定切削量和磨削速度，启动主轴和工作台的运动。
在磨削过程中要注意磨床的运行情况和工件的状态，并根据需要进行调整。
最后磨削完成后，关闭主轴和工作台的运动，关闭磨床的电源，并进行必要的清洁和保养。
4.外圆磨床的注意事项。
在磨削过程中，要注意工件与砂轮的接触情况，确保工件不会发生变形和损坏。
同时要注意磨削液和冷却液的供给和排放，以保证磨削效果和工件的质量。
此外，还要定期对磨床进行保养和维修，保证其正常工作并延长使用寿命。
总结起来，外圆磨床的使用方法主要包括操作准备、操作步骤和注意事项等内容。
通过正确的操作和维护，可以保证磨床的正常工作，提高工件的加工质量和效率。
希望以上内容对您有所帮助。

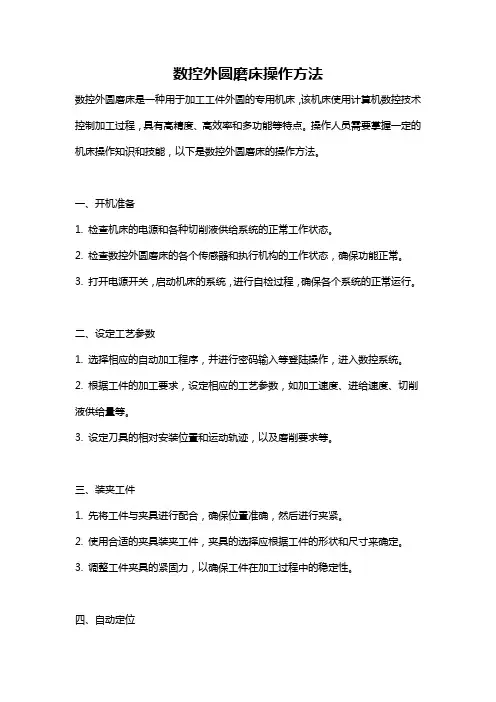

数控外圆磨床操作方法
数控外圆磨床操作方法数控外圆磨床是一种用于加工工件外圆的专用机床，该机床使用计算机数控技术控制加工过程，具有高精度、高效率和多功能等特点。
操作人员需要掌握一定的机床操作知识和技能，以下是数控外圆磨床的操作方法。
一、开机准备1. 检查机床的电源和各种切削液供给系统的正常工作状态。
2. 检查数控外圆磨床的各个传感器和执行机构的工作状态，确保功能正常。
3. 打开电源开关，启动机床的系统，进行自检过程，确保各个系统的正常运行。
二、设定工艺参数1. 选择相应的自动加工程序，并进行密码输入等登陆操作，进入数控系统。
2. 根据工件的加工要求，设定相应的工艺参数，如加工速度、进给速度、切削液供给量等。
3. 设定刀具的相对安装位置和运动轨迹，以及磨削要求等。
三、装夹工件1. 先将工件与夹具进行配合，确保位置准确，然后进行夹紧。
2. 使用合适的夹具装夹工件，夹具的选择应根据工件的形状和尺寸来确定。
3. 调整工件夹具的紧固力，以确保工件在加工过程中的稳定性。
四、自动定位1. 进入数控系统界面，在坐标轴控制界面选择自动定位功能。
2. 使用手动操作按钮控制磨削刀具和工件进行相对位置的调整，使其对应到设定好的工件坐标系上。
3. 点击确认按钮，完成自动定位功能的设定。
五、手动磨削试切1. 在数控系统界面选择手动磨削试切功能，并进行相关参数设定。
2. 手动进行试切操作，观察磨削效果和刀具与工件的配合情况。
3. 根据试切结果调整工艺参数和刀具安装位置，以达到理想的磨削效果。
六、自动加工1. 在数控系统界面选择自动加工功能，并进行相关参数设定。
2. 点击启动按钮，开始自动加工过程。
3. 观察加工过程中的工件位置和切削液喷射情况，及时调整参数和处理异常情况。
七、监测和质量检查1. 在加工过程中，使用相应的传感器和测量设备对工件进行监测和测量。
2. 根据监测和测量结果，及时调整参数和处理异常情况，确保工件的加工质量。
3. 在加工结束后，对工件进行质量检查，判断加工结果是否符合要求。
外圆磨床的使用与调整
外圆磨床的使用与调整外圆磨床是一种用于加工工件外圆的机床，广泛应用于金属加工、机械制造等行业。
下面将介绍外圆磨床的使用和调整方法。
一、外圆磨床的使用方法：1.准备工作：首先要检查外圆磨床的各个部位是否完好，紧固，确保安全使用。
然后检查磨石是否装好并与工件接触均匀。
2.调整工件夹持装置：根据工件的尺寸和形状，调整工件夹持装置，确保工件夹持牢固，不会滑动。
3.调整磨石位置：根据工件的尺寸和要求，调整磨石的位置。
可通过调整工件支撑台的高低和前后位置，使磨石与工件接触均匀。
4.启动外圆磨床：先启动主轴电机，然后启动进给电机。
待主轴电机达到设定转速后，开始加工。
5.加工工件：根据工件的尺寸和要求，选择合适的进给速度和进给量。
将工件放置在工件夹持装置上，通过进给电机实现工件与磨石的相对运动，完成工件的加工。
6.监控加工过程：在加工过程中，要随时注意磨削状况和工件尺寸变化。
如发现磨削异常或工件尺寸超出允许范围，要及时停机检查，调整磨石和工件夹持装置位置。
7.停机和清洁：加工完成后，先停止进给电机，再停止主轴电机。
然后进行清洁工作，包括清洁磨床表面和磨尘收集器，保持机床清洁。
二、外圆磨床的调整方法：1.磨石修整：使用磨石修整装置，对磨石进行修整。
可通过修整装置的调整手柄，使磨石表面保持均匀，确保磨削效果良好。
2.调整工件夹持装置：根据工件的尺寸和形状，调整工件夹持装置。
可通过松紧螺钉或手柄，调整夹持装置的张紧力度和位置，确保工件夹持牢固，不会滑动。
3.调整工件支撑台：工件支撑台的高低和前后位置对加工效果有重要影响。
可通过调整手柄或调整螺杆，调整工件支撑台的位置，使工件与磨石接触均匀，加工效果更好。
4.调整进给电机：进给电机控制工件与磨石的相对运动，进给速度和进给量要根据工件的要求进行调整。
可通过调整电机参数或控制面板上的旋钮，调整进给速度和进给量。
5.调整主轴电机：主轴电机控制磨石的转速，转速要根据材料和磨削要求进行调整。
外圆磨床操作规程
外圆磨床操作规程
《外圆磨床操作规程》
一、操作前的准备
1. 确保外圆磨床处于稳定状态，地面无杂物阻碍操作；
2. 检查外圆磨床的电源和电气连接是否正常，电源开关处于关闭状态；
3. 检查磨削砂轮和工件夹具是否安装牢固，且无损坏；
4. 确保磨削液箱内有足够的液体，并且磨床周围清洁无杂物。
二、开始操作
1. 打开电源开关，确保所有操作按钮处于停止状态；
2. 调整工件夹具和砂轮位置，以确保磨削的平稳和准确；
3. 设置磨床的加工参数，包括转速、进给速度等；
4. 将工件夹具和砂轮缓慢移动到合适的位置，准备开始磨削。
三、安全操作注意事项
1. 操作人员应戴好防护眼镜和手套，确保人身安全；
2. 在磨削过程中，严禁触摸砂轮或工件，以免受伤；
3. 当发现异常情况（如砂轮松动、磨床异响等）立即停机检查处理；
4. 磨削液泼溅时，应立即停机清理，避免造成伤害。
四、结束操作
1. 磨削完成后，先关闭进给系统，再停止砂轮和工件夹具的运转；
2. 清理砂轮和工件夹具上的切屑，并及时清理磨床周围的杂物；
3. 关闭电源开关，断开电源，确保外圆磨床处于安全状态。
五、日常维护
1. 定期检查外圆磨床的各项安全装置，确保正常工作；
2. 每次使用后，清洁磨床并做好防尘防潮措施；
3. 定期对磨削砂轮、工件夹具进行清洁和维护，及时更换损坏的部件。
在使用外圆磨床进行加工操作时，严格按照以上规程进行操作，确保人身安全，保障设备的正常运转，同时延长设备的使用寿命，提高工作效率和产品质量。

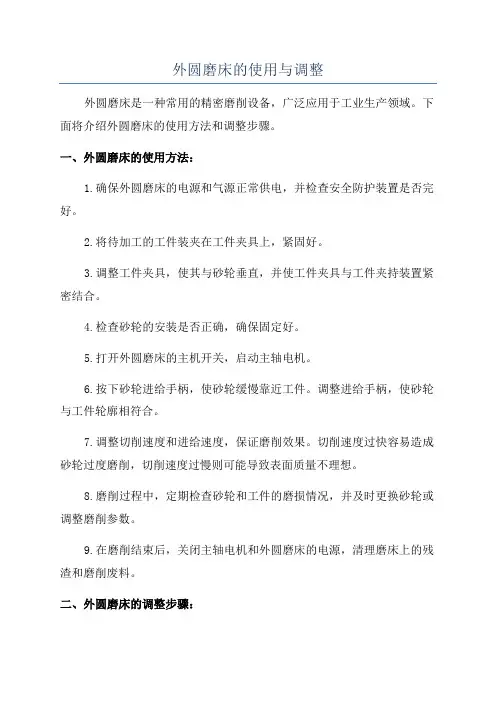

外圆磨床的使用与调整
外圆磨床的使用与调整
外圆磨床是一种常用的精密磨削设备，广泛应用于工业生产领域。
下面将介绍外圆磨床的使用方法和调整步骤。
一、外圆磨床的使用方法：
1.确保外圆磨床的电源和气源正常供电，并检查安全防护装置是否完好。
2.将待加工的工件装夹在工件夹具上，紧固好。
3.调整工件夹具，使其与砂轮垂直，并使工件夹具与工件夹持装置紧密结合。
4.检查砂轮的安装是否正确，确保固定好。
5.打开外圆磨床的主机开关，启动主轴电机。
6.按下砂轮进给手柄，使砂轮缓慢靠近工件。
调整进给手柄，使砂轮与工件轮廓相符合。
7.调整切削速度和进给速度，保证磨削效果。
切削速度过快容易造成砂轮过度磨削，切削速度过慢则可能导致表面质量不理想。
8.磨削过程中，定期检查砂轮和工件的磨损情况，并及时更换砂轮或调整磨削参数。
9.在磨削结束后，关闭主轴电机和外圆磨床的电源，清理磨床上的残渣和磨削废料。
二、外圆磨床的调整步骤：
1.首先进行磨床的基础调整。
调整机床的水平和垂直度，确保机床的
稳定性。
2.检查砂轮轴中心和工件轴中心之间的距离，调整砂轮轴的高度，使
其与工件轴垂直对齐。
3.调整工件夹具，使工件夹持装置的垂直度和平行度满足要求。
4.调整砂轮进给手柄的灵敏度，使其可以精确地控制砂轮与工件之间
的距离。
5.调整切削速度和进给速度，根据工件的材料和形状选择合适的参数。
6.进行试磨。
选取合适的工件进行试磨，根据试磨结果进行精细调整，直到达到满意的加工效果。
外圆磨床操作规程
外圆磨床操作规程外圆磨床是一种常用的金属加工设备，用于加工工件的外圆和外轴面。
为了保证操作的安全和加工的质量，使用外圆磨床需要遵守一定的操作规程。
下面将详述外圆磨床的操作规程，以便操作人员参考。
一、操作前准备：1. 查验磨床：仔细检查磨床的各部件是否正常，特别是电器设备和润滑部件，确保无故障和漏油现象。
2. 检查砂轮：查验砂轮是否完好无损、有无裂纹，磨削粒度是否符合加工要求。
3. 装夹工件：选择合适的装夹方式和装夹具，将工件安全稳固地装夹在磨床上。
二、操作过程：1. 手动操作方式：将磨床转换为手动操作方式，通过手动操作来进行调整和试磨。
在手动操作过程中，需注意以下事项：- 操作者应站稳，注意保持平衡。
- 对于多种材料的工件，需要根据具体材料的性质进行调整和试磨。
- 手动操作时，要逐步缩小进给量，以保证磨削的稳定性和加工质量。
- 当砂轮表面磨损过多或砂轮粒度较粗时，应及时更换并调整新砂轮的位置。
2. 自动操作方式：将磨床转换为自动操作方式，通过自动化设备来完成磨削工作。
在自动操作过程中，需注意以下事项：- 操作者应熟悉磨床的自动化系统，掌握各种操作控制按钮和参数设置。
- 调整好砂轮速度和进给量，确保磨削质量。
- 定期检查和清理磨床内部的冷却液和废渣，保持清洁。
三、安全操作：1. 佩戴防护设备：操作人员在操作前需佩戴相应的防护设备，如工作帽、工作服、防护眼镜、手套和口罩等。
2. 注意防护：在操作过程中，应远离磨床的旋转部件和砂轮，以防止意外伤害。
3. 使用防滑措施：磨床操作区域应保持干燥，并使用防滑措施，以避免滑倒和摔伤。
4. 避免过度磨削：在磨削过程中，需避免过度磨削造成工件变形或破损的情况。
四、加工结束：1. 关闭磨床：加工结束后，将磨床关闭，并将各控制开关归位。
2. 清理磨床：清理磨床和工作台面上的废渣和残留物，保持机器的干净整洁。
3. 维护保养：定期对磨床进行润滑和维护保养，确保磨床的正常运行。
M1432B万能外圆磨床使用操作规程
M1432B万能外圆磨床使用操作规程一、设备检查与准备1.检查电源线是否接好，仪表是否正常工作。
2.检查引导丝杆与导轨的润滑情况，确保运行顺畅。
3.检查刀具是否完好，刀具固定是否安全可靠。
4.清理工作台和切削区域，确保工作环境整洁无杂物。
二、操作准备1.调整工作台高度和切削速度，根据加工要求进行合适的调整。
2.计算工件的尺寸、角度、粗糙度等参数，准备好加工所需的刀具和量具。
3.将工件固定在工作台上，确保工件安全稳固。
三、操作步骤1.打开电源开关，调整主轴切削深度和进给速度。
2.调整切削工具的位置，使其与工件相切并保持合适的切削角度。
3.打开冷却液开关，保证切削区域的冷却和润滑。
4.打开主轴启动开关，使主轴旋转起来，然后慢慢拉动进给手轮，使刀具缓慢接触工件。
5.检查工件和刀具的磨削状态，根据需要进行刀具的微调和工件的调整。
6.根据工件加工要求，适时调整切削深度和进给速度，保证切削质量和效率。
7.在切削过程中，注意观察切削状态，随时调整和修正刀具或工件位置，确保加工精度。
8.加工完成后，关闭主轴启动开关，停止刀具旋转。
9.关闭冷却液开关，并清理切削区域，清除切屑和冷却液的残留物。
10.关闭电源开关，将设备置于安全位置，整理好相关工具和附件。
四、安全注意事项1.操作前应熟悉设备的结构、性能和操作规程，未经培训人员禁止操作。
2.在操作过程中，应严格按照安全规定进行，避免切削区域的手指、头部等部位靠近切削工具。
3.遇到设备故障或异常情况，应立即停止操作，并通知维修人员进行处理。
4.使用刀具时，应注意安全操作，刀具磨损或破损时及时更换。
5.在操作过程中，应注意冷却液的使用和处理，防止溅乱和滑倒。
6.操作结束后，应对设备进行清洁和维护，保证设备的正常运行和寿命。
通过以上的使用操作规程，我们可以更好地掌握M1432B万能外圆磨床的操作方法和安全注意事项，确保设备的安全运行和加工质量的保证。
同时，定期进行设备维护和保养，延长设备的使用寿命。
001外圆磨床操作规程
001外圆磨床操作规程外圆磨床是一种常用的机械加工设备，它主要用于加工圆柱形工件的外表面。
为了保证外圆磨床的正常运行和操作的安全性，必须严格按照操作规程进行操作。
以下是外圆磨床操作规程的基本内容：一、操作前准备工作：1.检查外圆磨床的安全防护装置和紧固件是否完好。
2.检查磨削砂轮的转向是否正确，磨轮是否有破损情况。
3.清理工作台面和床身，保持工作环境整洁。
4.检查电源是否正常，是否接地良好。
二、操作步骤：1.将工件夹紧在工作台上，并调整夹紧力，确保工件固定牢固。
2.打开磨削流体供给开关，使砂轮有足够的冷却润滑。
3.调整磨轮转速和工件的进给速度。
通常情况下，磨削深度应小于磨削砂轮直径的1/10，磨削进给速度应逐渐增加。
4.调整工件的旋转速度和磨削砂轮的移动速度，确保磨削过程中的平稳性和精度。
5.注意观察磨削砂轮和工件的磨削情况，如发现异常情况要及时停机检查。
6.磨削结束后，关闭磨削流体供给开关，停机并拆卸工件。
三、注意事项：1.操作过程中要注意安全，避免身体部位和衣物被磨削砂轮夹住。
2.注意磨削时工件和砂轮的磨削状态，避免砂轮损坏或工件磨削不平均。
3.定期检查磨削砂轮的磨损情况，及时更换。
4.长时间使用后，要对外圆磨床进行维护保养，确保设备的正常工作。
四、事故应急预案：1.发生切屑堵塞或异常加工时，立即停止设备，并切断电源。
2.发生火灾时，立即使用灭火器进行扑灭，同时报警并疏散人员。
3.发生设备故障时，应立即停用设备并报修。
综上所述，外圆磨床的操作规程是保证设备正常运行和工作安全的基本要求，操作人员必须按照规程进行操作，严格遵守安全操作规程，确保外圆磨床的正常运行和加工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外圆磨床使用方法_外圆磨床操作步骤及流程
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
外圆磨床是加工工件圆柱形、圆锥形或其他形状素线展成的外表面和轴肩端面的磨床；使用最广泛，能加工各种圆柱形圆锥形外表面及轴肩端面磨床。
在所有的磨床中，外圆磨床是应用得最广泛的一类机床，它一般是由基础部分的铸铁床身，工作台，支承并带动工件旋转的头架、尾座、安装磨削砂轮的砂轮架（磨头），控制磨削工件尺寸的横向进给机构，控制机床运动部件动作的电器和液压装置等主要部件组成。
外圆磨床一般可分为普通外圆磨床、万能外圆磨床、宽砂轮外圆磨床、端面外圆磨床、多砂轮架外圆磨床、多片砂轮外圆磨床、切入式外圆磨床和专用外圆磨床等。
结构
主机由床身，车头，车尾，磨头，传动吸尘装置等部件构成。
车头，磨头可转角度、用于修磨顶针及皮辊倒角用专用夹具，动平衡架，皮辊检测器三部件由客户定购。
工作方法
外圆磨床主要用来磨削外圆柱面和圆锥面，基本的磨削方法有两种：纵磨法和切入磨法。
纵磨时，砂轮旋转作主运动（nt），进给运动有：工件旋转作圆周进给运动（nω），
工件沿其轴线往复移动作纵向进给运动（fα），在工件每一纵向行程或往复行程终了时，砂轮周期地作一次横向进给运动（fr），全部余量在多次往复行程中逐步磨去。
切入磨时，工件只作圆周进给（nω），而无纵向进给运动，砂轮则连续地作横向进给运动（fr），直到磨去全部余量达到所要求的尺寸为止。
在某些外圆磨床上，还可用砂轮端面磨削工件的台阶面。
磨削时工件转动（nω），并沿共轴线缓慢移动（fα），以完成进给运动。
用途
外圆磨床主要用于成批轴类零件的端面、外圆及圆锥面的精密磨削，是汽车发动机等行业的主要设备。
也适用于军工、航天、一般精密机械加工车间批量小，精度要求高的轴类零件加工。
1、用于纺织纺纱行业，粗细纱机，并条机，精梳机，加弹机等上皮辊加工。
2、用于生产制造办公通讯设备行业，传真机，复印机，打印机，刻字机等上胶辊加工。
3、适用于印刷,食品,医药行业自动输送装置上皮辊，塑料加工。
操作规程
1、操作人员经考试合格取得操作证，方准进行操作，操作者应熟悉本机的性能、结构等，并要遵守安全和交接班制度。
2、操作者必须根据说明书的要求，熟记各润滑部位，润滑方法及润滑油的种类、牌号，按磨床润滑图表的规定进行给油保养。
3、开工前，应按规定穿戴好防护用品，对照交接班记录薄，对磨床各部位进行详细检查，发现问题应及时逐级报告，异状未经排除不得开车工作。
4、开工前应对下列部位进行检查：
①油池中的油盆应达到规定的油面高度；②调整皮带松紧度是否合适；③防护罩和砂轮要装卡牢固，位里正确，防尘毡垫密贴良好；④检查电气系统（电动机、配电箱、安全灯、导线、接地线）是否良好，无短路，周围环境应清洁；⑤按活塞杯外国磨床说明书规定的润滑处所，顺次注入润滑油；⑥接通总电源，顺次启动油泵等电机，注意运转状态，发现异状，异者应立即关闭电源，经检查处理后方准开车；⑦开动活塞杯外国磨床，空转3min，查看各部动作是否正常，音响是否正常，冷却液是否畅通；⑧装卡砂轮前应防止砂轮受潮，砂轮应做静平衡试验。
严禁砂轮有裂纹；⑨装卡砂轮时，须在砂轮和压板间垫以0.5～1.0mm的纸垫，并用专用扳子均匀用力紧固，不许用加长管子紧固，以免使砂轮胀裂；⑩砂轮装好后应空载运转5min，操作者应避开正面，确认砂轮运转正常后，方准使用；
5、活塞杆的装卡必须符合规定，对因故中断加工的活塞杆，必须确认工作和磨床的状态正常后，方准开车。
6、加工活塞杆必须事先清除被加工外廓部位的油垢，黒污和灰尘等，根据工件的材质合理
选用砂轮和磨削量，严禁磨削工件毛坯。
7、装卡和测量工件时，必须使砂轮退离工件和停车。
工作与砂轮未离开时，不得中途停车。
砂轮在接近工件时，不准用机动进给。
8、工作时禁止操作者离开磨床。
如因停电或其他原因必须离开时，应将砂轮离开工件后停车。
重新开动磨床时，应确认各部无异状后方准开车。
9、磨床工作时，应注意各传动部分状态，如油温和油压是否正常；冷却液是否畅通准确地浇到工件上；油菜与电机的温度是否正常，有否异状异音有各操作手柄是否位置正确，各紧固件有否松动位移等。
10、禁止在工作台面与油漆表面放置金属物品。
11、禁止在工作台面及床体上敲打、拆装、矫直工件。
12、磨床发生事故后，应保持现场，切断电源，迅速报告，妥善处理。
13、工作完毕后，应将砂轮退离工件，切断总电源，各手柄放置在空位上。
恢复磨床正常状态，做好日常保养。
14、认真填写交接班记录簿等有关记录。
