第四节采暖系统的管道、设备安装
管道暖气系统安装方案
管道暖气系统安装方案简介管道暖气系统是一种常见的供暖系统，通过管道将热水或蒸汽传递到不同的房间，为用户提供舒适的室内温度。
本文档将介绍管道暖气系统的安装方案。
步骤1. 设计和规划在开始安装管道暖气系统之前，需要进行详细的设计和规划。
这包括确定所需的供暖能力、管道布局和位置、暖气片或暖气器的安装位置等。
2. 材料和设备准备收集所需的材料和设备，包括管道、暖气片或暖气器、控制阀、水泵、膨胀罐、安全阀等。
3. 安装管道系统根据设计和规划，安装管道系统。
首先，安装供水管道和回水管道。
根据实际情况选择合适的管道材料和连接方式。
确保管道连接牢固，无漏水。
4. 安装暖气片或暖气器将暖气片或暖气器安装在合适的位置。
根据设计和规划确定暖气片或暖气器的数量和布局。
确保安装牢固，并与管道连接良好。
5. 安装控制系统安装控制阀、水泵、膨胀罐和安全阀等控制系统。
这些设备能够控制供暖系统的供水和回水流量，并保证系统的安全运行。
6. 系统测试和调试安装完成后，进行系统测试和调试。
确保供水和回水流畅，暖气片或暖气器能正常工作。
检查并修复可能存在的问题。
7. 系统操作和维护向用户提供操作指南，包括如何调节温度、保养系统等。
定期检查和维护供暖系统，以确保其正常运行。
安全注意事项在安装管道暖气系统时，需要注意以下安全事项：- 在操作过程中戴上防护手套，以保护手部安全。
- 确保使用合格的设备和材料，并按照制造商的指南进行安装。
- 在安装和操作过程中，注意防止火灾和电击等危险。
- 请参考当地的建筑和安全规范，以确保系统符合相关法规。
以上是管道暖气系统的安装方案。
希望本文档能对您有所帮助。
如果您有任何疑问，请随时与我们联系。
采暖设备及管道附 件安装方法
采暖设备及管道附件安装方法我折腾了好久采暖设备及管道附件安装这事儿，总算找到点门道。
就说那个采暖设备吧，比如暖气片。
我一开始就傻了吧唧地直接往墙上怼，也不看看位置对不对，结果安好了才发现离插座太近了，不安全，这就是个教训啊。
所以安装之前，一定要先规划好位置，就像你摆家具一样，得考虑周围的东西。
暖气片得离插座、水源这些有一定的安全距离，像离插座起码得有个半米左右吧，具体的其实你可以查查当地的电气安全标准，我也不是很确定，但远点肯定没错。
还有管道附件，像那些阀门什么的。
我试过直接拧上去，可有时候就拧不紧，老是漏水。
后来我才知道，原来得先在接口那里缠上生料带，这生料带就像是给接口穿上一层薄薄的保护膜，防止它漏水。
缠的时候也有点小技巧呢，别缠得太厚太乱，均匀地缠个几圈就行，大概三四圈我觉得就差不多了。
再说采暖设备和管道连接的时候，哎呀，我老觉得只要对上就行。
可实际上呢，要讲究个角度和力度。
我之前就因为角度没弄好，导致管道有点拧巴，看着就不舒服，而且说不定还影响热水的流动呢。
所以就像两个人握手一样，得让它们很舒服地对接在一起，管道接口处要对得整整齐齐的。
在安装这些东西的时候，工具也要用对。
就像拧螺丝，你不能随便用个不合适的螺丝刀，得用那种刚好能卡住螺丝的。
不然的话，要么拧不动，要么就把螺丝拧坏了。
我之前就有一次把螺丝拧花了，费了好大的劲儿才把它弄下来换个新的。
还有管道安装如果需要用到扳手，要选合适尺寸的扳手去拧紧螺母，这样才不会损坏螺母或者滑扣。
安装采暖设备及管道附件真的要特别注意细节，每个小部件的安装都关乎到整个采暖系统是否能正常运作。
我还试过在安装管道支架的时候，没量好间距，结果有些地方管道就耷拉着，特别难看。
这就告诉咱们安装之前得把各个环节都计划好，包括测量的工作一定要做仔细了。
每一个小细节都是决定成败的关键，真的一点都不能马虎。
采暖管道及设备安装方案
采暖管道及设备安装方案
（1）工艺流程：
安装准备→预制加工→卡架安装→干管安装→立管安装→分集水器安装→支管安装→试压→冲洗→防腐→保温→调试
（2）安装准备：审图，配合土建施工进度，预留管洞及安装预埋件。
（3）干管安装：进行管段的预制加工。
按设计要求或规定安装卡架。
管道安装，从进户或分支路开始安装干管。
分路阀门离分路点不宜过远。
若分路点是系统的最低点，在分路阀门前加泄水丝堵。
补偿器在预制时按规定做好预拉伸，作好记录。
按位置固定，与管道连接好。
套管补偿器按要求位置安装导向支架。
检查坐标、标高、预留口和管道变径位置，调直，复核坡度，固定。
调整好管道穿结构处的套管，填堵管洞，预留口处上好临时丝堵。
（4）立管安装：
①核对各层预留孔洞位置。
②管道安装。
检查立管的预留口标高、方向，调直，扶正钢套管，填堵孔洞，预留口加好临时丝堵。
（5）支管安装：
①量出支管尺寸和灯叉弯的大小尺寸。
②配支管，装好油任，连接散热器，麻头剔净。
③检查支管坡度和平行距墙尺寸，检查散热器是否居中和平行距墙尺寸。
（6）按设计或规定压力进行系统试压及冲洗，合格后办理验收手续，将水泄净。
（7）防腐、保温：按设计要求进行防腐、保温。
（8）供暖调试。
如条件许可，进行采暖系统的调试，合格后填写记录单。
供热工程⑴.doc
供热工程第一篇室内供暖系统第一节自然循环热水供暖系统第二节机械循环热水供暖系统第三节高层建筑供暖系统第四节室内热水供暖系统管路布置和敷设要求第五节供暖施工图第二章供暖系统设计热负荷第一节供暖系统设计热负荷第二节围护结构传热耗热量第三节冷风渗透耗热量第四节高层建筑冷风渗透耗热量第五节冷风侵入耗热量第六节围护结构的最小与经济传热阻第三章供暖系统的散热设备及附属设备第一节散热器第二节辐射采暖第三节暖风机第四节热水供暖系统的附属设备第四章室内热水供暖系统的水力计算第一节管路水力计算的基本原理第二节室内热水供暖系统水力计算的任务和方法第三节自然循环热水供暖系统的水力计算第四节机构循环热水供暖系统的水力计算第五章室内热水供暖系统施工图及设计计算实例第六章室内蒸汽供暖系统第一节蒸汽供暖系统的特点及分类第二节室内低压蒸汽供暖系统第三节室内高压蒸汽供暖系统第四节蒸汽供暖系统的管路布置第五节蒸汽供暖系统的附属设备第七章室内蒸汽供暖系统的水力计算第一节室内低压蒸汽供暖系统的水力计算第二节室内高压蒸汽供暖系统的水力计算第二篇集中供热系统第八章集中供热系统第一节集中供热系统方案的确定第二节集中供热系统的热负荷第三节集中供热系统的年耗热量第四节集中供热系统的形式第九章室外热水供热管网的水力计算第一节室外热水供热管网水力计算的基本原理第二节室外热水供热管网水力计算方法及例题第十章热水网路的水压图和定压方式第一节绘制水压图的基本原理第二节绘制水压图的要求、方法和步骤第三节用户与热网的连接形式第四节热水网路的定压方式第五节循环水泵和补给水泵的选择第十一章热水供热系统的水力工况和供热调节第一节热水网路的水力失调第二节热水网路的水力稳定性第三节热水供热系统的供热调节第十二章集中供热系统的热力站及系统的主要设备第一节集中供热系统的热力站第二节集中供热系统的主要设备第十三章供热管道的布置与敷设第一节供热管道的布置形式及管网的平面布置第二节供热管道的敷设第三节供热管道的排水、放气与疏水装置第四节管道的热膨胀及补偿器第五节管道支座第六节供热管道的保温第七节供热管道的检查室及检查平台第八节室外供热管网的平面图与纵断面图第十四章供热系统的验收、启动、运行和故障处理第一节供热系统的验收第二节室外热水管网的启动第三节供热系统的运行第四节供暖系统的故障处理第一篇室内供暖系统供暖就是根据热平衡的原理，在冬季以一定方式向建筑物供应热量，以维持人们日常生活、工作和生产活动所需的环境温度。
采暖管道及设备安装
采暖管道及设备安装
1．施工工序：
预埋预留洞管道安装涂漆
2．采用焊接钢管，DN≤32mm，采用丝扣连接，DN≤40mm采用焊接连接。
与设备及阀门等连接时，采用法兰连接；铝塑复合管，管道与管件的连接采用卡套式。
3．干管安装：在管与支架已安装，管道加工完成的基础上安装干管；干管安装由主立管同端头延伸；干管与主立管连接要避免丁字连接；管道接口距支架10cm以外。
干管安装保证坡度，坡向，干管可拆卸配件应采用法兰。
4．立管安装：立管与干管应偎成乙字弯或用弯头连接形成自然补偿器；
立管穿楼板时，应吊好线以保证立管卡和预留套管在同一垂直线上，立管安装应留好支管接口，并计算出支管支架。
5．严格控制立管甩口和散热器接口间距离，铝塑管暗装中间不设接口，管道出地面时，设固定管支架。
6．用热塑膜包装的散热器安装时不要揭下，待使用时再揭下热塑膜，以免损伤散热器。
安装时，散热器底部距地面100—150mm，用固定架固定，每台四个，上二，下二，进出水管与散热器进出水口一定要对正连接，首先将锁紧螺母套入进出水管，螺口朝向散热器，再将活管口与水管连接紧密，把密封垫套在管口的止水口内，最后将锁紧螺母与散热器的水管的水管口连接紧密，锁紧时避免活管口转动，以免密
封垫搓动。
7．水压试验：在采暖系统安装完，管道保温前，进行水压试验，试验压力按1.0Mpa，在试验压力10min内压力降不大于0.02Mpa，降至工作压力后检查，不渗不漏。
8．试压合格后，进行冲洗，以排水口的水质不含泥砂，铁屑等杂质，且水质透明不浑浊为合格。
采暖管道及其设备附件安装

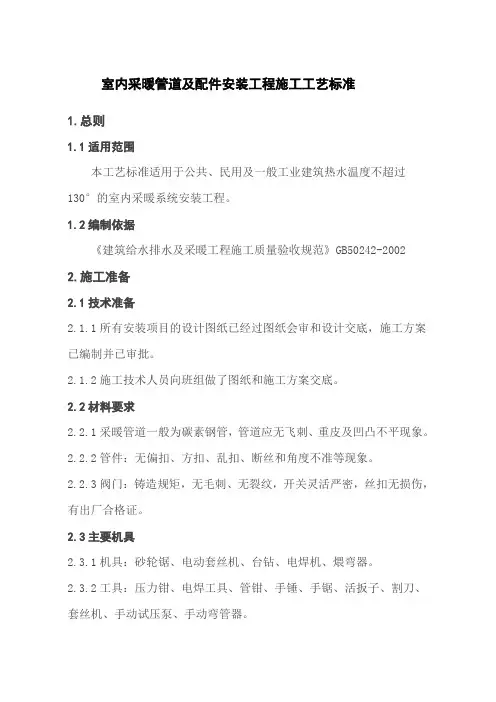

室内采暖管道及配件安装工程施工工艺标准1.总则1.1适用范围本工艺标准适用于公共、民用及一般工业建筑热水温度不超过130°的室内采暖系统安装工程。
1.2编制依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022.施工准备2.1技术准备2.1.1所有安装项目的设计图纸已经过图纸会审和设计交底，施工方案已编制并已审批。
2.1.2施工技术人员向班组做了图纸和施工方案交底。
2.2材料要求2.2.1采暖管道一般为碳素钢管，管道应无飞刺、重皮及凹凸不平现象。
2.2.2管件：无偏扣、方扣、乱扣、断丝和角度不准等现象。
2.2.3阀门：铸造规矩，无毛刺、无裂纹，开关灵活严密，丝扣无损伤，有出厂合格证。
2.3主要机具2.3.1机具：砂轮锯、电动套丝机、台钻、电焊机、煨弯器。
2.3.2工具：压力钳、电焊工具、管钳、手锤、手锯、活扳子、割刀、套丝机、手动试压泵、手动弯管器。
(4) 吊卡安装时，先把吊杆按坡向、顺序依次穿在型钢上，吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。
3.4干管安装3.4.1管道的切割、套丝、焊接、法兰等安装工艺详见《室内给水管道及配件安装工程施工工艺标准》3.4.2煨弯(1) 手动煨弯：将管子放在与管外径相符的定胎轮和动胎轮之间，一端固定在管子夹持器内，然后推动手柄（弯杆），绕定胎轮旋转，直到弯成需要的角度。
弯管器的每一对胎轮只能弯曲一种外径的管子，管子大小改变，胎轮也必须随之更换。
(2) 电动煨弯：先使管子在管模和压紧模之间压紧后再启动电动机，使弯管模和压紧模带管子一起围绕弯管模旋转，直到旋转至需要的弯曲角度时停车。
弯管时，使用的弯管模、导板和压紧模必须与被弯管子的外径相符。
3.4.3管道的调直：检查管子是否弯曲，表面是否有重皮、裂纹及严重锈蚀等现象。
集中调直后的管子，应立即集中涂刷油漆，保温管刷两道底漆，不保温的明装管道刷一道底漆。
3.4.4管子的定位、放线及支架安装：依据图纸所要求的干管走向、位置、标高和坡度，检查预留孔洞，挂线弹出管子安装的坡度线，在弹好的管中心坡度线下方，画出支架安装位置，即可进行支架安装。
供热工程学习资料
暖风机
具有加热空气和传输空气双重功能
轴流式暖风机
体积小、结构简单、安装方便，但射程短、出风速度低。因此， 一般悬挂或支架在墙上或柱子上。加热室内空气再循环空气
离心式暖风机
作用压头较大、出口速度较大，因此，射程长、送风量和产热量 大，通常用于集中采暖。加热室内再循环空气，或者加热一部分 室外新鲜空气
P右=g(h0ρh+hρh+h1ρg) Pa
P左=g(h0ρh+hρg+h1ρg) Pa
系统的循环作用压力为：
△P=P右-P左=gh(ρh-ρg) Pa
△P=gh(ρh-ρg)
Pa
起循环作用的只有散热器中心和锅炉中心之间这段高度h 内的水柱密度差 如果取供水温度95℃，回水70℃，则每米高差可产生的作 用压力为：
水平失调
同程式系统：通过各个立管的循环环路总长度相等
压力损失易于平衡；金属耗量多
设备1
设备2
设备3
设备4
设备5
供水 回水
管网输配形式
二、高层建筑热水供暖系 统
特点
水静压力加大。与室外热网连接时，应考虑散热器的承压 能力、外网的压力状况等因素。规定：“建筑物的热水采 暖系统高度超过50m时，宜竖向分区设置” 系统垂直失调加大
附加作用压力
考虑水在循环管路中冷却所带来的附加作用压力△Pf
与供水管路布置状况、楼层高度、所计算的散热器与锅炉之 间的水平距离等有关
工程计算中，总的重力循环作用压力： △Pzh=△P+△Pf
水在散热器内 冷却所产生的 作用压力
3.2 机械循环热水供暖系统
机械循环热水供暖系统和自然循环系统的主要区别?
采暖设备安装技术流程
采暖设备安装技术流程一、前期准备工作采暖设备安装是一个涉及工程实施的专业性任务，为了保证安装效果和工程质量，需要进行以下前期准备工作：1.1 设计方案确认在开始安装之前，需要确认采暖设备的设计方案。
这包括确定设备的种类、规格、数量以及布置方案等。
设计方案的确认将直接影响后续的安装工作，因此需要与设计方进行充分沟通和确认。
1.2 材料和设备准备在进行安装工作之前，需要对所需的安装材料和设备进行准备。
包括采暖设备本身、管道、阀门、管件等。
确保所准备的材料和设备符合设计方案要求，并具备相应的质量证明和检验报告。
1.3 人员组织和培训安装过程中需要组织专业化的施工人员进行操作。
因此，在开始安装之前，需要进行相应的人员组织和培训工作。
这包括对施工人员进行技术培训，使其掌握相关的安装技术和流程。
1.4 施工方案制定在进行安装工作之前，需要制定详细的施工方案。
施工方案应包括针对具体情况的施工步骤、要求、时间节点和质量控制要求等。
只有制定了详细的施工方案，并进行了充分的协调和沟通，才能确保采暖设备的安装工作顺利进行。
二、安装工作2.1 管道布置根据设计方案的要求，首先需要进行管道布置。
这涉及到管道的走向、布置方式以及与设备连接的位置等。
在进行管道布置时，需要保证合理的路径选择和管道的坡度，以确保管道的正常运行和排水功能。
2.2 设备安装在进行设备安装之前，需要进行设备检查和测量。
确认设备的尺寸和位置，以便进行准确的安装。
设备安装包括基础的固定和连接工作，确保设备的稳定性和与管道的连接紧密性。
2.3 管道连接根据设计方案的要求，进行管道连接工作。
这包括管道的切割、焊接或者螺纹连接等。
在进行管道连接时，需要注意施工的技术要求，确保连接处的密封性和牢固性。
2.4 阀门和管件安装根据设计方案的要求，安装相应的阀门和管件。
这些阀门和管件用于控制和调节系统的运行状态和水流量。
在安装阀门和管件时，需要注意正确的安装位置和连接方式，并进行相应的密封处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
布置位置及要求：立管可布置在房间窗间墙或墙身转角 处，对于有两面外墙的房间，立管宜设置在温度低的外墙 转角处。楼梯间的立管尽量单独设置，以防结冻后影响其 他立管的正常供暖。要求暗装时，可敷设在墙体内预留的 沟槽中，可敷设在管道竖井内,每层用隔板隔断。
2020/8/2
《建筑装饰设备》
（4）为避免蒸汽管路中的沿途凝水进入立管造成水击，供
汽立管应从蒸汽干管的上方或侧上方接出。
2020/8/2
《建筑装饰设备》
6
二.采暖管道的安装
1．安装遵循的工艺流程：即安装准备→预加工→总管 及其入口装置→干管→立管→散热器→支管ห้องสมุดไป่ตู้顺序。
干管安装程序：管道定位、画线→安装支架→管道就位 →接口连接→开立管连接孔、焊接→试压验收
漆与200号溶剂汽油按照3.3：1比例配置的。
（3）银粉漆：用于室内采暖管道、给水排水管道及室内
明装设备面漆。由银粉、200号汽油、酚醛清漆按照1：8：
4比例配置
（4）冷底子油：多用于埋地管材的第一遍漆。它是由沥
青2和020汽/8/2油按照1：2.2比《例建配筑置装的饰设。备》
2020/8/2
《建筑装饰设备》
12
四.管道、设备的防腐与保温
1.防腐
1）管道防腐的程序：除锈，刷防锈漆，刷面漆。
2）常用油漆
（1）红丹防锈漆：多用于地沟内保温的采暖及热水供应
管道和设备。由油性红丹防锈漆和200号溶剂汽油按4：1比
例配置。
（2）防锈漆：多用于地沟内不保温的管道。由酚醛防锈
2020/8/2
《建筑装饰设备》
9
三.散热器的安装
2020/8/2
《建筑装饰设备》
10
三.散热器的安装
2020/8/2
《建筑装饰设备》
11
三.散热器的安装
2）试压： 将散热器抬到试压台上，用管钳上好临时丝堵和临时补
心，联接试压泵；试压时一般按工作压力的1.5倍作为试验 压力，稳压5min，逐个观察每个接口是否有渗漏，不渗漏 为合格。将试压合格后的散热器，表面除锈，刷防锈漆， 刷银粉漆。运至集中地点，堆放整齐，准备安装。 3）画线、打眼、安装托钩和支架： 根据安装位置及高度在墙上画出安装中心线、孔洞、安 装支托架。 4）散热器安装： 散热器的安装与外墙的距离应符合设计要求和产品说明 书要求，如未注明，应为30mm。
形卡固定第一节管道。
2020/8/2
《建筑装饰设备》
7
二.采暖管道的安装
（4）在支架上把管段对口，按要求连接。 （5）管道连接好后校核管道坡度，合格后固定. （6）立管安装:应从底层到顶层逐层安装，安装时首先
确定安装位置，管道距左墙净距不得少于150mm，距右 墙不得少于300mm。 ①画好垂直中心线，确定管卡安装位置，安好各层管 卡。②立管逐层安装时，一定要穿入套管，并将其固定好 。再用立管卡将管子固定。
4
一.室内采暖管道的布置与敷设
3.支管的布置
支管的位置与散热器的位置、进水和出水口的位置有关。支 管与散热器的连接方式有三种：上进下出式、下进上出式和下 进下出式，散热器支管进水、出水口可以布置在同侧，也可以 在异侧。
连接散热器的支管应有坡度以利排气，当支管全长小于 500mm时，坡度值为5mm；大于500mm时，坡度值为 10mm，进水、回水支管均沿流向顺坡。
2020/8/2
《建筑装饰设备》
2
一.室内采暖管道的布置与敷设
1.干管的布置
（1）上供式系统，
布置位置及要求：供热干管应布置在建筑物顶部的天花板 下；布置供热干管时应考虑到供热干管的坡度、集气罐的设 置要求。回水或凝水干管一般敷设在地下室顶板之下或底层 地面以下的供暖地沟内。
（2)下供式系统
2020/8/2
《建筑装饰设备》
5
一.室内采暖管道的布置与敷设
(二)蒸汽供暖管路布置与敷设
蒸汽供暖管路布置与热水供暖系统相同，还要注意：
（1）水平敷设的供汽和凝水管道必须有足够的坡度并尽可能 地使汽水同向流动。
（2）布置蒸汽供暖系统系统规模较大，作用半径较大时宜 采用同程式。
（3）合理地设置疏水器。一般低压蒸汽供暖系统每组散热 设备的出口或每根立管的下部设置疏水器，高压蒸汽供暖系统 一般在环路末端设置疏水器。
2020/8/2
《建筑装饰设备》
8
三.散热器的安装
散热器的安装主要包括散热器的组对，散热器的试压，在墙上 画线、打眼、安装支架或托钩，安装散热器
1）组对：
要求：钢制散热器在出厂前，已经根据设计要求的片数焊接完 成。铸铁散热器除翼型散热器外，都要根据设计要求进行组对。
注意：（1）散热器组对前，应检查每片散热器有无裂纹、砂 眼及其他损坏，接口断面是否平整。（2）将散热器用钢刷将对 口处螺纹内的铁锈处理干净，按正扣向上，依次放齐。组对常用 的对丝、丝堵、补心等部件应放在易取位置。 （3）组对密封垫 采用石棉橡胶垫片，其厚度不超过1.5mm，用机油随用随浸。 （4）组对的散热器要求平直严紧，垫片不得外露。
（1）确定干管位置：根据施工图所要求的干管走向、位 置、坡度，检查预留孔洞，画出安装中心线。
（2）管道预加工：根据设计图纸进行管道的预加工，包 括下料、套丝、焊法兰盘、调直等。
（3）管道就位：①干管悬吊式安装：安装前，将地沟、
地下室、技术层或顶棚内的吊卡穿于型钢上，将管子初步
固定。②干管在托架上安装：将管子搁置于托架上，先用U
第四节
采暖系统的管道、设备安装
2020/8/2
《建筑装饰设备》
1
一.室内采暖管道的布置与敷设
(一)热水供暖管路布置与敷设
在布置供暖系统管网时，一般先在建筑平面图上布置散 热器，然后布置干管，再布置立管，最后绘出管网系统图 。布置系统时力求管道最短，便于管理，并且不影响房间 的美观。
安装方法：明装和暗装。一般民用建筑、公共建筑以及 工业厂房都采用明装，装饰要求较高的建筑物，采用暗装 。
布置位置及要求：供热干管和回水或凝水干管均应敷设在
建筑物地下室顶板之下或底层地下室之下的供暖地沟内，也
可以沿墙明装在底层地面上。暖沟断面净尺寸不应小于
800mm x 1000mm x 1200mm。沟底应有3‰的坡向供
暖20系20/统8/2引入口的坡度用《以建排筑水装。饰设备》
3
一.室内采暖管道的布置与敷设
