全方位长短腿斜柱(插入式角钢)基础施工方案
附件1.全方位长短腿斜柱（插入式角钢）基础施工方案
本工程为适应山区地形变化，减少土石方开挖量和减少对自然地貌和植被的破坏，铁塔大量按全方位长短腿设计。
为配合长短腿铁塔，基础采用全方位不等高斜柱基础（地脚螺栓式和角钢直插式），此类基础具有显著的经济和社会效益。
我公司根据以往同类型基础的施工经验，制定以下施工方案，确保基础工程的施工质量达到优良级标准。
1 基础施工数据的计算
全方位不等高基础在施工中需要大量的施工数据，在施工前要根据设计数据，对每一基基础的施工数据进行计算，以角钢插入式斜柱基础为例，计算步骤如下：
1) 已知条件：①基础型号
②插入角钢的规格长度L、相对于竖直面的斜率 e
③基础根开d2
④各个腿之间的高差
基础各部尺寸示意图
计算步骤：
d1/2=d2/2＋n－h4×e
d3/2=d1/2＋L×cos
立柱断面示意图
根据计算出的不同位置的角钢和立柱半根开，可以计算出其半对角线和其它基础施工数据，便于不等高腿的施工。
2 基础分坑
为确保基坑位置的正确，采用测量坑角的斜距的方法进行分坑。
经纬仪架设在中心桩，对中、整平，线路方向水平角度归零。
旋转45°，在该方向上钢尺直接量取经纬仪视轴中心（仪器上已标出）至桩A的斜距，计算出桩A的水平距离。
不断调整桩A直到水平距离符合分坑尺寸为止。
若地形影响经纬仪在中心桩处不能直接测量坑角，可在45°方向上订一过渡桩B。
挪一次经纬仪到桩B测量，来计算出坑角桩A。
基坑对角线侧的坑角订出后即可划出基坑正确位置（施工中按照斜距计算法找正角钢、模板、地脚螺栓）。
使用斜距法计算出桩A 相对于中心桩的高差，根据设计要求计算基坑开挖深度。
3 浇制准备
1） 插入角钢式基础，为了使施工简便，要先在坑内找正钢筋位
置，做好标记，用角钢下棱的半对角线值找正支垫角钢的混凝土垫块；
2） 插入角钢下端固定在混凝土垫块上，角钢上端联结两个撑杆互成90O 方向，撑杆另一端固定在坑边的板桩上，利用撑杆控制角钢的前后和左右位置;
3） 用斜距计算法计算单个腿的根开和高差，使用撑杆的粗调和微调装置以及垂球、三角板调节插入角钢的根开尺寸、高差、坡度、方向；
4） 插入角钢的高差以相对中心桩的高差进行控制，误差不得大于3毫米。
5
按照立柱倾斜值制作的异形模板，根据立柱断面尺寸和角钢露高长度调节找正模板并用可调节顶杠固定；
6）对于地脚螺栓式基础，用斜距计算法找正钢筋笼、模板的高差和根开尺寸。
模板顶面的高差以相对中心桩的高差控制，误差不得大于3毫米，地脚螺栓放入螺栓固定架中，调整好斜度后，绑扎固定，在立柱浇制到一定高度后装配到立柱内。
4 基础浇制
浇制前复查基础的各项数据，无误后方可浇制。
插入式角钢基础可不间断浇制，在浇制过程中随时复查各项数据。
地脚螺栓基础在浇到一定高度后，暂停浇制，安装找正地脚螺栓完后，继续浇制。
地脚螺栓的找正根据现场条件可采取吊垂球法或斜距计算法找正。
5 施工说明及注意事项
1）分坑过程中使用斜距法控制好基坑位置和开挖深度，开挖过程中随时监测基坑深度和相对高差，基坑间的高差相对误差控制在50mm以内；
2）预制100×100mm×H（H根据角钢下棱保护层确定）的C20混凝土垫块。
四个腿的垫块找正时，它们的相对高差控制在3mm内。
3）插入角钢施工准备前必须复查角钢的规格、长度；
4）板桩由∠120×10的角钢加工而成，顶部有眼孔，可同撑杆的法兰螺栓连接固定；
5）板桩固定在与插入角钢两肢一个平面内的原状土内，作到浇制过程中不位移；
6）材料加工时严格控制地脚螺栓的倾斜度，确保与立柱坡度一致；
7）模板顶固时，注意内侧的顶杠的数量和合理布置；
8）浇制过程中注意立柱内角侧的振捣，防止发生漏浆现象，防止振动棒碰撞角钢，使角钢发生位移；
9）施工中按下述公式复查基础根开尺寸：
S ab=√(d1a+d1b)2+(d1a-d1b)2+H ab2
L ac=√(L1a+L1c)2+H ac2
上式中：Sab：基础A腿与B腿根开 d1a(d1b)：A（B）腿半根开
H ab：A、B腿设计高差 L ac：A、C腿对角线
L1a(L1c)：A(C)腿半对角线 H ac：A、C腿设计高差以上数据必须是棱到棱或中心到中心的距离，不可混淆。
斜柱插入式基础施工措施
斜柱插入式基础施工措施背景介绍在建筑工程中，基础是一个重要的组成部分。
斜柱插入式基础是一种常用的基础形式，适用于地质条件较差、土层较松软的情况，可有效地提高建筑物的稳定性。
本文将介绍斜柱插入式基础的施工措施，希望对相关从业人员有所帮助。
施工前准备在施工前，需要进行基础设计，包括基础尺寸、材料、斜柱的数量和位置等。
同时，应落实好资料齐全、材料到位、各项设备准备就绪等工作。
施工过程1. 地面平整施工前需要将原有的土地进行平整，方便后面的施工操作。
同时，要确保场地环境符合施工要求，减少施工过程中的不良影响。
2. 挖掘基坑挖掘基坑时，要按照设计尺寸进行施工。
同时，要注意保护现场环境，避免对周围环境造成影响。
3. 安装斜柱在基坑中安装斜柱时，需要注意以下几点：1.斜柱的长度应根据设计要求进行调节，确保其能插入到坑底。
2.斜柱的位置应精确标定，保证其垂直于地面。
3.斜柱安装过程中，应定时检测其是否符合标准要求，保证整体基础的稳定性。
4. 浇筑混凝土斜柱插入式基础使用的是混凝土，混凝土浇筑过程中要注意以下几点：1.混凝土的配合比应符合设计要求，确保其质量合格。
2.混凝土浇筑时，应注意均匀、连续，避免出现空鼓、裂缝等问题。
3.混凝土浇筑一段时间后，要进行养护，避免因过早脱模而出现裂缝等问题。
5. 完善基础基础完工后，应对其进行检查和修补，确保其符合地基工程的要求。
同时，要做好档案记录，方便后期维护和管理工作。
安全措施在基础施工过程中，要充分重视安全问题，加强现场管理，确保安全操作。
同时，应设立警示标志和安全防护设施，避免现场出现危险事故。
斜柱插入式基础是一种常用的基础形式，在日常工作中需要重视其施工过程中的注意事项。
通过本文的介绍，希望能对相关从业人员有所启发，提高其专业技能和工作水平。
插入式角钢基础施工方案
赞比亚330kV卡布韦-潘苏鲁输变电工程插入式角钢基础施工方案中国电建集团核电工程有限公司赞比亚330kV卡布韦-潘苏鲁输变电工程施工Ⅱ部项目部2019 年 10 月赞比亚330kV卡布韦-潘苏鲁输变电工程基础施工方案批准：年月日技术审核：年月日安全审核：年月日编写：年月日目录第一章工程概况及特点 (1)一．工程概况 (1)第二章基础施工 (3)一、施工说明 (3)二、基础施工流程图 (5)三、施工复测分坑 (6)1、线路复测 (6)2、塔位桩及控制桩的保护 (6)3、复测分坑 (7)四、基坑开挖 (12)五、模板制作 (13)六、插入角钢找正和固定 (14)七、钢筋安装要求 (17)八、模板安装要求 (19)九、混凝土浇筑 (19)十、混凝土质量检查 (20)十一、混凝土的养护拆模 (21)十二、基础回填 (22)十三、场地清理 (22)十四、雨季施工措施 (23)十五、接地沟槽开挖及敷设 (24)第三章施工质量技术要求 (27)一、基坑操平技术要求 (27)二、支模找正技术要求 (28)三、浇注混凝土技术要求 (30)四、接地网安装技术要求 (35)五、其他要求 (35)第四章综合安全保证措施 (35)一、综合管理安全措施 (35)二、基坑施工的安全措施： (36)三、施工周围环境保护措施 (38)四、防止水源污染措施 (38)五、应急补充预案及措施 (38)第五章质量检验评定标准及检查方法 (39)一、质量目标 (39)二、分部工程质量检验评定标准及检查方法 (40)1、原材料检验 (40)2、土石方工程质量检查 (41)3、基础工程检查 (42)附件：主要施工工器具配置（以一组配置为例） (44)基础施工方案编制依据1.《110kV-750kV输电线路施工及验收规范(GB50233-2014)》2.《110kV-750kV架空电力线路工程施工质量及评定规程(DL/T5168-2016)》3.《普通混凝土用砂、石质量及检验方法标准(JGJ52-2006)》4.《混凝土用水标准(JGJ 63-2006)》5.《普通硅酸盐水泥标准(GB 175-2007)》6.《混凝土强度检验评定标准(GB/T50107-2010)》7.《钢筋混凝土用钢第2部分：热轧带肋钢筋(GB 1499.2-2007/XG1-2009)》8.《钢筋混凝土用钢第1部分：热轧光圆钢筋(GB 1499.1-2008/XG1-2012)》9.《钢筋焊接及验收规程(JGJ 18-2012)》10.《混凝土结构工程施工质量验收规范(GB50204-2015)》11.《输变电工程安全文明施工标准(Q-GDW 250-2009)》12.《输变电工程建设强制性条文实施管理规程(Q/GDW10248-2016)》13.《国家电网公司输变电工程质量通病防治工作要求及技术措施（基建/19-2010)》14.《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法(基建/3 176-2015)》15.《国家电网电力建设安全工作规程(安质212-2016)》16.《国家电网公司输变电工程标准工艺管理办法(基建/3 186-2015)》17.《国家电网公司输变电工程安全文明施工标准化管理办法(基建/3 187-2015)》18.《国家电网公司输变电工程验收管理办法(基建/3 188-2015)》19.《国家电网公司施工项目部标准化工作手册(2014年版)》20.《国家电网公司输变电工程安全质量控制数码照片管理工作要求(56-2016)》21. 赞比亚330kV卡布韦-潘苏鲁输变电工程设计图22. 施工图会审纪要及要求第一章工程概况及特点一．工程概况1、本工程线路起点为KABWE 330kV变电站，终点为Pensulo330kV变电站，线路全长298.311km,全线单回路架设。
插入式角钢

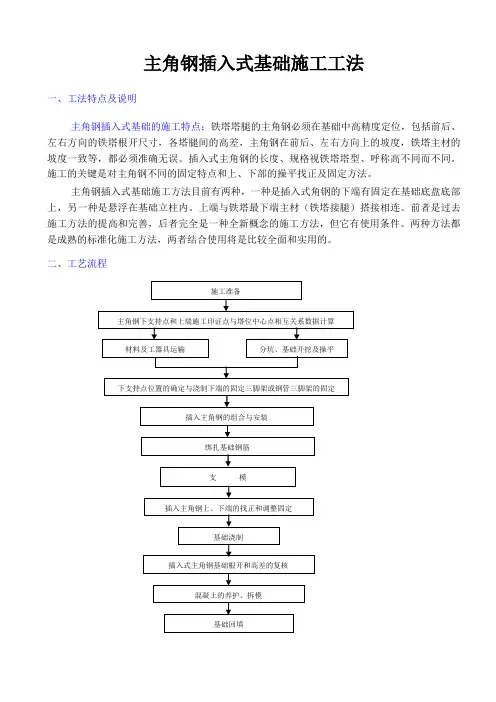

主角钢插入式基础施工工法一、工法特点及说明主角钢插入式基础的施工特点：铁塔塔腿的主角钢必须在基础中高精度定位，包括前后、左右方向的铁塔根开尺寸，各塔腿间的高差，主角钢在前后、左右方向上的坡度，铁塔主材的坡度一致等，都必须准确无误。
插入式主角钢的长度、规格视铁塔塔型、呼称高不同而不同。
施工的关键是对主角钢不同的固定特点和上、下部的操平找正及固定方法。
主角钢插入式基础施工方法目前有两种，一种是插入式角钢的下端有固定在基础底盘底部上，另一种是悬浮在基础立柱内。
上端与铁塔最下端主材（铁塔接腿）搭接相连。
前者是过去施工方法的提高和完善，后者完全是一种全新概念的施工方法，但它有使用条件。
两种方法都是成熟的标准化施工方法，两者结合使用将是比较全面和实用的。
二、工艺流程三、插入角钢的控制方法如图1、2、3、4所示设计图纸给出以下数据：L1——插入角钢露出基础顶面长度； L2——插入角钢埋入基础长度； a ——插入角钢基础顶正面根开； b ——插入角钢基础顶侧面根开；p ——插入角钢侧面至基础顶面中心距离； E ——角钢紧靠棱的眼孔线至棱的距离。
插入角钢单面坡度与铁塔主材坡度一致。
四、基坑操平施工前必须对基坑操平，并检查基坑尺寸，是否偏心等，基坑深度要控制在+100mm ， 0mm 范围内，对全方位高低腿的基坑操平可按下面公式计算：图4 插入角钢位于基础立柱中心示意图图1 插入角钢与基础顶面相对位置示意图 图2 插入角钢根开示意图△H=仪高+基础高-定位高差-塔尺读数定位高差由设计给出，高于中心桩为正，低于中心桩为负。
若△H>0，则基坑浅|△H |，若△H<0，则基坑深|△H |。
五、钢筋绑扎用悬垂法吊出底板钢筋的远点和近点，绑扎立柱钢筋时应严格按此点绑扎，钢筋绑扎严格按设计要求。
六、支摸钢筋绑扎好后，用钢管支好三角支撑架，把主角钢大致吊到位后，并临时固定，然后把立柱模板吊好，校正立柱盒子，立柱盒的校正先校正盒子底部，利用调节花栏（撑木）根据立柱钢筋的位置（保护层厚度）先支撑好盒子底部，要求钢筋保护层控制在-5mm ，后校正立柱盒上口。
斜柱施工方案范文
斜柱施工方案范文一、施工准备1.工程资料准备：斜柱的施工方案应符合设计图纸要求，包括设计单位提供的技术资料、图纸和规范要求等。
2.施工材料准备：按照设计要求，准备好斜柱的施工材料，包括钢筋、混凝土、模板、支撑等。
3.施工人员准备：组织好施工人员，包括技术负责人、施工队伍和作业人员等。
4.施工机械准备：根据斜柱的类型和规模，准备好相应的施工机械和设备，如起重机、模板支架等。
二、施工过程1.基坑开挖：按照设计要求，开挖好斜柱的基坑，并进行相应的土方处理和排水等工作。
2.基础施工：根据设计要求，进行斜柱的基础施工，包括基础底板的浇筑和基础立柱的安装等。
3.钢筋布置：根据设计要求，在模板搭好之前，进行斜柱的钢筋布置工作，包括主筋、箍筋等的安装。
4.模板安装：根据设计要求，安装斜柱的模板，注意模板的垂直度和水平度，确保施工质量。
5.砼浇筑：根据设计要求，进行砼的浇筑工作，注意砼的配合比、浇筑工艺和浇筑顺序等。
6.拆模处理：经过一定时间的养护后，拆除斜柱的模板，注意模板的拆除顺序和方法，确保施工质量。
7.后续工序：斜柱的施工完成后，根据设计要求，进行相应的后续工序，包括收尾工作、清理工地等。
三、施工注意事项1.安全措施：施工过程中，要严格执行安全规范和操作规程，加强作业人员的安全教育和培训，确保施工安全。
2.质量控制：严格按照设计要求和施工规范进行斜柱的施工，加强质量监督和检查，确保施工质量。
3.施工进度控制：合理安排斜柱的施工进度和工期，加强施工组织和协调，确保施工进度的顺利进行。
4.环境保护：施工过程中，要注意环境保护，合理利用资源，减少对环境的污染和破坏。
五、施工总结斜柱是建筑结构中重要的承重构件之一，施工方案的制定对保证斜柱的质量和安全至关重要。
在斜柱的施工过程中，要严格按照设计要求和施工规范进行施工，加强质量控制和安全管理，确保施工质量和安全。
经过合理的施工准备和施工过程的实施，可以有效地保证斜柱的稳定性和可靠性，为建筑物的整体结构安全提供保障。
斜柱式基础施工方案
斜柱式基础施工方案1. 引言斜柱式基础是一种常用于建筑结构的基础形式，其优势在于能够降低地基沉降和抗倾覆能力强。
本文档旨在介绍斜柱式基础的施工方案，包括施工前准备、施工步骤和施工注意事项。
2. 施工前准备在进行斜柱式基础的施工前，需进行以下准备工作：2.1. 基础设计确认确保基础设计符合相关规范和要求，并与工程设计师进行确认。
2.2. 材料准备准备好所需的施工材料，包括混凝土、钢筋等。
2.3. 施工设备准备准备所需的施工设备，包括挖掘机、压路机等。
2.4. 地基处理对地基进行必要的处理和加固，确保地基的稳定性。
3. 施工步骤斜柱式基础的施工步骤如下：3.1. 布置场地首先，根据基础设计要求在施工现场布置好工地，确保施工材料和设备的就位，同时设置好安全警示标志。
3.2. 控制点确定根据基础设计中的控制点坐标，在施工现场确定控制点，并进行标示。
3.3. 地基开挖根据基础设计要求，使用挖掘机对基础部位进行开挖，确保开挖的尺寸和形状符合设计要求。
3.4. 基础模板安装在开挖好的基础部位，安装基础模板，确保模板的水平和垂直度满足设计要求。
3.5. 钢筋绑扎根据基础设计要求，在基础模板内进行钢筋的绑扎，确保钢筋的布置符合设计要求，并且能够满足基础的承载力和抗倾覆能力。
3.6. 管道安装如果基础中需要穿过管道或电缆等设施，需要在这一步骤中进行管道的安装，确保管道的良好连接。
3.7. 混凝土浇筑在进行混凝土浇筑前，需对模板进行检查，确保模板的密封性和稳定性。
然后，将预制好的混凝土输送至基础模板中，进行浇筑。
在浇筑过程中，需要保持混凝土的均匀性和密实性。
3.8. 养护混凝土浇筑完成后，需要进行适当的养护措施，包括覆盖保温、浇水等，以确保混凝土的硬化和强度发展。
4. 施工注意事项在斜柱式基础的施工过程中，需注意以下事项：•施工人员应具备专业的施工技能和安全意识，严格遵守相关施工规范和要求。
•施工设备应符合安全标准，并定期检查和维护。
斜柱式基础施工方案
斜柱式基础施工方案1. 引言斜柱式基础（斜柱基础）是一种常用于建筑结构的基础形式，它通过倾斜的柱子将建筑物的荷载传递到地下的地基中。
斜柱基础可以在有限的土地条件下提供更好的支撑能力和稳定性，特别适用于在地下水位较高或土质较差的地区。
本文旨在介绍斜柱式基础的施工方案，包括施工流程、关键技术要点、材料选择等方面的内容。
2. 施工流程斜柱式基础的施工流程一般包括以下几个步骤：1.地面准备：清理施工区域，确保地面平整，并标出斜柱的位置和倾斜角度。
2.土方开挖：按照设计要求进行土方开挖，保证斜柱能够完全嵌入地下。
3.基础布置：按照设计要求将斜柱材料（如钢筋等）布置在地基中，确保斜柱的稳定性。
4.灌注混凝土：针对斜柱的位置进行混凝土灌注，保证基础的强度和稳定性。
5.后续处理：对施工区域进行清理，检查斜柱基础的施工质量，并进行相关记录和报告。
3. 关键技术要点3.1 斜柱的设计和选材斜柱的设计要满足项目的荷载要求，能够承受建筑物的重量并保持稳定。
在选材方面，常用的斜柱材料有钢筋和混凝土。
钢筋适用于较小规模的建筑物，混凝土适用于大型建筑物。
根据具体情况，可以选择不同型号和规格的钢筋和混凝土。
3.2 倾斜角度的确定斜柱的倾斜角度应根据具体项目的要求来确定。
倾斜角度的选择需要考虑土壤条件、地下水位、建筑物的重量等因素。
一般而言，倾斜角度应在3°到5°之间，以保证足够的稳定性。
3.3 施工质量控制在斜柱式基础施工过程中，需要加强质量控制，以确保基础的稳定性和耐久性。
施工质量控制包括对材料的检查，对施工工艺的把握，对施工现场的监督等方面。
同时，还需要进行必要的试验和检测，如承载力试验、混凝土强度试验等，以验证基础的质量和性能。
4. 材料选择斜柱式基础施工中需要选用一些关键材料，包括钢筋和混凝土。
对于钢筋，应选择标准符合要求的产品，并进行验收和检测。
混凝土的选择要考虑强度、耐久性和可施工性等因素，应根据具体项目的需求选择适当的配合比和水泥等材料。
斜柱施工方案施工方案
斜柱施工方案施工方案一、项目概况斜柱是指在一些角度与水平方向呈斜向放置的柱子，用于支撑和承载建筑物的荷载。
斜柱的施工方案是根据建筑设计和结构设计要求进行制定，并确保斜柱的稳定性和安全性。
二、施工准备1.地基处理：根据土质和地基情况，采取相应的地基处理措施，确保斜柱施工的稳定性。
如需进行基坑开挖，应按照地质勘探结果和设计要求进行开挖和处理。
2.材料准备：准备好斜柱所需的钢筋、混凝土、模板等材料，并对材料进行检查和验收，确保材料质量符合相关标准和要求。
3.施工人员准备：组织施工人员，包括施工队长、技术员、工人等，并确保施工人员具备相关证书和经验。
三、施工工艺1.模板安装：根据斜柱的设计要求和尺寸，安装好相应的模板，并进行调整和固定，确保模板的准确度和稳定性。
2.钢筋布置：按照设计要求和钢筋图纸进行钢筋的布置，严格控制钢筋的间距、弯曲度和粘接长度等参数，确保钢筋的承载能力和连接性。
3.混凝土浇筑：在模板和钢筋准备好后，进行混凝土的浇筑。
控制好浇筑的厚度和倾斜度，并采取振捣等措施，确保混凝土的质量和致密度。
4.养护处理：混凝土浇筑完成后，及时进行养护措施。
包括浇水养护、覆盖保护等，保证混凝土的强度和稳定性。
5.模板拆除：混凝土养护完毕后，根据混凝土的强度要求，进行模板的拆除。
拆除过程中，要注意斜柱的稳定性和结构安全。
四、施工安全措施1.工地安全管理：严格执行工地安全管理制度，确保施工过程中的安全。
2.施工人员安全：施工人员应穿戴好安全防护用品，并接受安全培训，防止发生人员伤害事故。
3.施工设备安全：保证施工设备的正常运行和安全使用，定期进行设备维护和检修。
4.施工现场标识：明确标识施工现场的危险区域和注意事项，提醒施工人员注意安全。
5.高空作业安全：施工过程中涉及到高空作业时，采取相应的安全措施，如安装防护网、用好安全绳等。
五、施工质量控制1.材料质量控制：对施工材料进行检查和验收，确保材料质量符合国家标准和设计要求。
全方位长短腿斜柱插入式角钢基础施工方案
全方位长短腿斜柱插入式角钢基础施工方案本工程为适应山区地形变化，减少土石方开挖量和减少对自然地貌和植被的破坏，铁塔大量按全方位长短腿设计。
为配合长短腿铁塔，基础采用全方位不等高斜柱基础（地脚螺栓式和角钢直插式），此类基础具有显著的经济和社会效益。
我公司根据以往同类型基础的施工经验，制定以下施工方案，确保基础工程的施工质量达到优良级标准。
1 基础施工数据的计算全方位不等高基础在施工中需要大量的施工数据，在施工前要根据设计数据，对每一基基础的施工数据进行计算，以角钢插入式斜柱基础为例，计算步骤如下：1) 已知条件：①基础型号②插入角钢的规格长度L、相对于竖直面的斜率 e③基础根开d2④各个腿之间的高差基础各部尺寸示意图计算步骤：d1/2=d2/2＋n －h4×ed3/2=d1/2＋L×cos（α）×ed4/2=d2/2＋n+h×e式中n 值如左图所示设在中心桩，对中、整平，线路方向水平角度归零。
旋转45°，在该方向上钢尺直接量取经纬仪视轴中心（仪器上已标出）至桩A 的斜距，计算出桩A 的水平距离。
不断调整桩A 直到水平距离符合分坑尺寸为止。
若地形影响经纬仪在中心桩处不能直接测量坑角，可在45°方向上订一过渡桩B 。
挪一次经纬仪到桩B 测量，来计算出坑角桩A 。
基坑对角线侧的坑角订出后即可划出基坑正确位置（施工中按照斜距计算法找正角钢、模板、地脚螺栓）。
使用斜距法计算出桩A 相对于中心桩的高差，根据设计要求计算基坑开挖深度。
3 浇制准备1） 插入角钢式基础，为了使施工简便，要先在坑内找正钢筋位置，做好标记，用角钢下棱的半对角线值找正支垫角钢的混凝土垫块；2） 插入角钢下端固定在混凝土垫块上，角钢上端联结两个撑杆互成90O 方向，撑杆另一端固定在坑边的板桩上，利用撑杆控制角钢的前后和左右位置;3） 用斜距计算法计算单个腿的根开和高差，使用撑杆的粗调和微调装置以及垂球、三角板调节插入角钢的根开尺寸、高差、坡度、方向；4） 插入角钢的高差以相对中心桩的高差进行控制，误差不得大于3毫米。
角钢插入式基础施工作业指导书
1 一规定和引用文件1.1范围本作业指导书适应于110-500kV架空电力线路铁塔基础施工。
1.2一般规定1.2.1所用的模板应符合“模板工程作业指导书”的要求；其它材料应符合送电专业现浇混凝土工程作业指导书一般规定的要求。
1.3引用文件《100-500kV架空电力线路施工及验收规范（GBJ23— 90）》《建筑工程施工质量验收统一标准（GB50300-2001,TAB- 0531）》《混凝土结构工程施工质量验收规范（GB50204-2002,TAB-0543》《普通混凝土用砂质量标准及检验方法（JGJ52-92）》《普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）》《电力建设安全工作规程（架空电力线路部分）（DL5009-2-94 ）》CX/QSB16.01-2001质量记录的控制程序2主要工器具配置3劳动组织4主角钢悬浮插入式基础简介主角钢插入式基础是将与铁塔主材规格相同的角钢直接斜插入立柱的主角钢插入式角钢基础施工作业指导书贵州送变电工程公司混凝土，与砼浇制成一体，省去地脚螺栓、塔脚等，以节省钢材。
基础立柱一般为等截面斜柱，顺铁塔主材坡度布置，主角钢多数悬浮于基础立柱中，如下图（1）、图（2）所示外形尺寸及立柱。
主角钢坡度随塔型，塔腿坡度的变化而变化。
A值为基础顶面上插入角钢外边缘至基础中心的距离，由设计给出。
插入角钢露出基础顶面长度也由设计给出。
主角钢插入式基础施工特点：主角钢必须在基础中高精度定位，包括根开尺寸、角钢倾角，各腿高差等都必须准确无误，否则将影响组塔施工。
5施工工艺流程图施工准备1「C 测量分坑z>基础坑开挖及检查绑扎基础钢筋 >支模板检查基础几何尺寸、主角钢倾斜及扭转施工结束6施工准备6.1异型模板的设计及加工6.1.1异模板的设计原理一般情况下，为了施工方便，基础底盘均以土或石壁代替模板，所以异形模板设计只针对立柱。
由于主角钢插入式基础为立柱为等截面斜柱，主柱侧面为平行四边形，应根据不同的基础型式制作相应的异型模板。
插入式角钢斜柱基础施工要点浅析
插入式角钢斜柱基础施工要点浅析发表时间：2018-01-24T14:30:25.153Z 来源：《建筑学研究前沿》2017年第25期作者：于云龙[导读] 针对性地介绍了角钢棱根开、倾斜率、对角线、高差等相互之间的尺寸控制方法。
陕西送变电工程公司 710014 摘要：随着插入式角钢斜柱基础在送电线路工程中的推广使用，其施工方法趋于成熟。
本文根据线路工程施工中取得的施工经验，由基坑的开挖到角钢棱根开尺寸的找正直至基础浇制结束的全过程，较详细地叙述了这种基础的具体施工步骤，针对性地介绍了角钢棱根开、倾斜率、对角线、高差等相互之间的尺寸控制方法，有效地保证了基础的施工工艺及质量。
关键词：送电线路；基础；施工；方法一、概况送电线路中的插入式角钢斜柱基础随着环保理念的推广及设计、构件加工和施工技术的成熟已得到了广泛的应用，其基础型式以其特有的土石方开挖量小、混凝土量少、节约钢材、占地面积小、降低劳动强度、保护自然植被等优点受到运行、建设和施工单位的欢迎。
采用这种铁塔基础可以降低工程造价，缩短施工工期，虽然其施工工艺比以往工程的地脚螺栓式基础复杂，但施工人员的施工水平却随之有了相应的提高，该型式基础的普及和推广，一定能使送电线路基础施工水平再上一个新台阶，并随时间的推移而逐渐为广大施工人员熟悉和接受。
220kV大剑线送电线路铁塔基础全部采用插入式角钢斜柱基础，是历年线路施工中采用该种形式基础最多的线路工程。
施工地点位于云南省大理市境内，地处云贵高源与横断山脉结合部位，地势西北高，东南低，地貌复杂多样，海拔高差悬殊，气候的垂直差异显著，年日照时间为1500-2730小时，年平均降水量1000毫米左右，年均气温15度左右，西北部无霜期可达210天。
