钢铁生产工艺主要包括：炼铁、炼钢、轧钢等流程。
（1）炼铁：就是把烧结矿和块矿中的铁还原出来的过程。
焦炭、烧结矿、块矿连同少量的石灰石、一起送入高炉中冶炼成液态生铁（铁水），然后送往炼钢厂作为炼钢的原料。
炼铁是还原反应。
先是利用氧把矿石中铁及其他物质氧化为三氧化二铁、硫、磷的氧化物等。
硫的氧化物经过处理后排放，磷的氧化物还要加入石灰后转化为矿渣后排出。
主要反应为利用 C 把铁的氧化物还原 2 Fe2O3+ 3 C=4 Fe+ 3 CO2.（2）炼钢：是把原料（铁水和废钢等）里过多的碳及硫、磷等杂质去掉并加入适量的合金成分。
炼钢是氧化反应，是炼铁后的进一步加工。
主要是除去Fe中多余的 C ，因为 C 的含量太高影响钢的韧性。
反应式为： C+O2 = CO2 。
（3）连铸：将钢水经中间罐连续注入用水冷却的结晶器里，凝成坯壳后，从结晶器以稳定的速度拉出，再经喷水冷却，待全部凝固后，切成指定长度的连铸坯。
（4）轧钢：连铸出来的钢锭和连铸坯以热轧方式在不同的轧钢机轧制成各类 钢材，形成产品。
炼钢工艺总流程图炼焦生产流程：炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。
烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。
还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。
转炉生产流程：炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站(RH真空脱气处理站、Ladle Injection盛桶吹射处理站、VOD真空吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。
炼铁生产工艺流程(13)
能力，力求强度要高一些为好。 铁矿石的软化性包括铁矿石的软化温度和软化温度区
间。高炉冶炼要求铁矿石的软化温度要高，软化温度区间 要窄。
63
2)பைடு நூலகம்熔剂
熔剂的作用： 熔剂在冶炼过程中的主要作用有两个：造渣和使渣铁分离。 熔剂的种类： 按其性质熔剂可分为碱性、酸性和中性三类。
0 0 0 19.89652 4.17442 0
59
2）高炉冶炼对铁矿石的要求是： 含铁量高，脉石少，有害杂质少，化学成分稳定，粒
度均匀，良好的还原性及一定的机械强度等性能。 ①铁矿石的品位 指铁矿石的含铁量，以TFe％表示。
铁矿石含铁量高有利于降低焦比和提高产量。一般矿 石品位提高1％，焦比降低2％，产量提高3％。品位较 低，不能直接入炉的叫贫矿。
15
二、烧结生产工艺流程
烧结就是将各种粉状含铁原料，配入适量的燃料和熔剂， 加入适量的水，经混合和造球后在烧结设备上进行烧结的过 程。
采用带式抽风烧结机生产。 烧结厂有360、280、180 、130 m2烧结机各一台。 烧结生产工艺流程主要包括：烧结料的准备，配料与混 合，烧结和产品处理等工序。
炼铁生产工艺流程
一、钢铁工业生产工艺流程 二、焦化生产工艺流程 三、烧结生产工艺流程 四、炼铁生产工艺流程
2
一、钢铁工业生产工艺流程图
3
二、焦化生产
4
一 ）焦化设备
公司本部焦化厂现有一座58孔JN84型焦炉和两座共115 孔JN60型焦炉，炭化室高分别为4.3m和6m，年设计生产能 力分别为38万吨和115万吨。公司与安石集团合资建设的 湖南煤化新能源公司,有两座炭化室高5.5m的捣固焦炉和 六座无回收清洁型捣固焦炉,年设计产能分别为130万吨和 15万吨。煤化公司新焦炉于2009年7月和9月先后投产，因 此，公司当前实际焦炭产能为298万吨，年需炼焦煤415万 吨。
钢铁工艺流程图
炼焦生产流程：炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干憾后产生热焦碳及粗焦炉气之制程。
资源来源：台湾中钢公司网站。
烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。
资源来源：台湾中钢公司网站。
高炉生产流程：高炉作业是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内，再由炉下部鼓风嘴鼓入高温热风，产生还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。
资源来源：台湾中钢公司网站。
转炉生产流程：炼钢厂先将熔铳送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站（RH真空脱气处理站、Ladle Injection 盛桶吹射处理站、V0頃空吹氧脱碳处理站、STN搅拌站等）进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。
资源来源：台湾中钢公司网站。
连铸生产流程：连续铸造作业乃是将钢液转变成钢胚之过程。
上游处理完成之钢液，以盛钢桶运送到转台，经由钢液分配器分成数股，分别注入特定形状之铸模内，开始冷却凝固成形，生成外为凝固壳、内为钢液之铸胚，接着铸胚被引拔到弧状铸道中，经二次冷却继续凝固到完全凝固。
经矫直后再依订单长度切割成块，方块形即为大钢胚，板状形即为扁钢胚。
此半成品视需要经钢胚表面处理后，再送轧钢厂轧延。
资源来源：台湾中钢公司网站。
热轧生产流程热轧生产流程。
资源来源：台湾中钢公司网站。
热轧生产流程＞第一热轧钢带生产流程：热轧钢带工场主要制程是将扁钢胚加热后, 经粗轧机及精轧机轧延成钢带, 并以层流冷却系统喷水冷却至适当温度,再由盘卷机卷成粗钢卷。
资源来源：台湾中钢公司网站。
热轧生产流程 ＞一号调质重卷线布置图 ：主要功能为将原料钢卷上线解卷、调质轧延、分切、重卷及包装为成品：主要功能为将原料钢卷上线解卷、焊接、整平、酸洗、调质轧延、切边、涂油、分切及包装为成品酸洗钢卷。
51钢铁PPT-不锈钢冷轧工艺流程图
51钢铁
51钢铁
• 【冷轧】镀锌板常见缺陷、特征、原因汇总 • 【冷轧】冷轧薄板厂镀锌过程控制方法 •【镀锌】镀锌文章汇总（1） • 51 钢 铁 PPT- 唐 山 京 津 冷 轧 镀 锌 项 目 • 51钢铁PPT-热轧酸洗镀锌板的生产与创新
2
Байду номын сангаас
51钢铁
3
51钢铁
• 51钢铁PPT-不锈钢冷轧工艺 流程图
• 【炼铁】非高炉炼铁技术 主要有哪些？
4
51钢铁
51钢铁
• 【冷轧】高品质冷轧带钢精整核心装备及关键技术 开发与应用
• 【冷轧】冷轧带钢生产的工艺流程
• 51钢铁PPT-宝钢：板带钢常见缺陷介绍
轧钢之家
• 51 钢 铁 PPT- 宝 钢 47 页 精 彩 PPT 讲 解 FMEA ！
• 51钢铁PPT-宝钢湛江厚板厂介绍 51钢铁PPT-宝钢转炉复吹技术的优化 51钢铁PPT-宝钢型钢企业以及高强钢产品 51钢铁PPT-宝钢股份热轧产线与产品综述
• 51钢铁PPT-不锈钢基础知识 及生产流程
• 51钢铁PPT-铸钢件生产工艺 流程
• 51钢铁PPT-我国各大铁矿选 矿厂工艺流程图
• 【冷轧】冷轧带钢生产的 工艺流程
• 【炼铁】大跃进时期：遍 布神州的高炉
• 【炼铁】草原钢城，高炉 啊我的高炉！
• 【炼铁】草原钢城，别了 二号高炉！
• 【炼铁】高炉炼铁常用公 式
6
PPT-溧阳德龙2680不锈钢热连轧项目介 绍
PPT-《现代铝合金板带》周鸿章-图表
7
51钢铁
PPT-宝钢固体废弃物 资源与利用简介
PPT-东大1780mm热
钢网架加工制作施工工艺

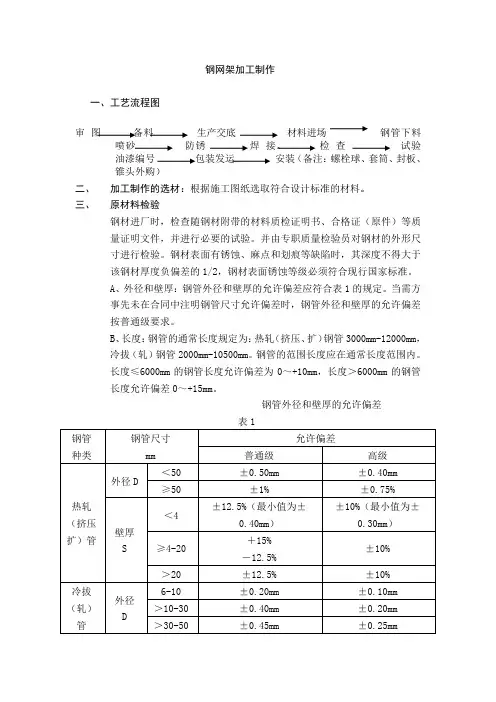

钢网架加工制作一、工艺流程图审图 备料 生产交底 材料进场 钢管下料喷砂 防锈 焊 接、 检 查 试验 油漆编号 包装发运 安装（备注：螺栓球、套筒、封板、锥头外购） 二、 加工制作的选材：根据施工图纸选取符合设计标准的材料。
