马钢新区3600m³高炉环缝洗涤塔自动控制功能介绍贺仁亮【摘要】：本文主要介绍了马钢新区3600m³高炉煤气环缝洗涤系统的工艺流程和控制功能。

目前该系统已在马钢新区A、B两高炉投入使用，证明是安全、可靠和稳定的。

一、概述高炉生产过程中将产生大量煤气,高炉煤气中含有CO、H2、CH4等可燃性气体,是极有价值的能源，可供热风炉燃烧用，还可供炼钢、焦炉、烧结、点火、民用等用途。

回收的煤气灰可以作烧结矿的原料。

但是，高炉煤气在离开炉顶时，含有大量灰尘（一般10～30g/m3），如不经过除尘处理就直接使用，会引起管道堵塞和使耐火材料渣化，导热性变坏，甚至磨坏设备，因此必须对高炉煤气进行净化。

此外，高压高炉煤气还有大量的压力能，可用来发电。

煤气中灰尘的净化程度要经济合理，大高炉煤气净化系统煤气出口含尘量大约10mg/m3以下，另外为降低煤气中饱和水的含量，还要求煤气温度尽可能低些，煤气中的机械水也尽可能除去。

环缝洗涤塔集煤气洗涤和炉顶压力调节的功能于一体，结构简单，紧凑，占地面积小，节约洗涤用水，因此被广泛采用。

其自动化检测和控制全部进入高炉控制系统Ovation系统，控制系统包括预洗涤段和清洗段的水位调节、上部和下部给水流量调节、循环水流量调节、事故紧急给水控制和炉顶压力调节。

工艺比较复杂，涉及控制对象比较多，顶压控制还和旁通阀组及TRT的静叶有较多的接口参数，是环缝洗涤塔的重点之一。

本文通过对环缝洗涤塔的配置和工艺的介绍，重点说明环缝洗涤塔在炉顶压力和煤气洗涤的控制，通过这个控制改善高炉以往的煤气洗涤方式，它能把高炉的生产状况和环缝的工作状况紧密地联系在一起，根据高炉生产的要求，环缝能够最大的满足高炉对煤气洗涤的各种需要。

二、现场工艺说明马钢新区A、B高炉的煤气净化工艺采用引进环形缝隙洗涤塔技术。

它的优点如下：1、较高的效率。

2、较小的洗涤水用量。

3、最小的空间需求。

4、低噪音。

5、低能量消耗。

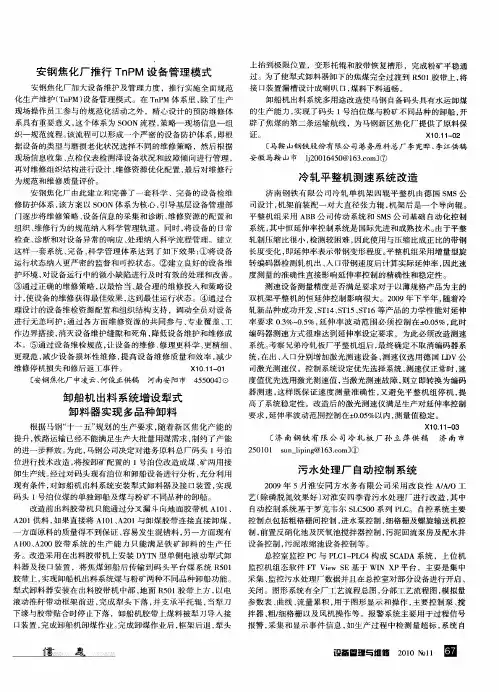

污水处理厂自动控制系统

冷轧平整机测速系统改造
济南钢铁有限公司冷轧单机架四辊平整机由德国ＳＭＳ公司设计，架前装配一对大直径张力辊，架后是一个导向辊。机机平整机组采用ＡＢ公司传动系统和ＳＢＭＳ公司基础自动化控制系统，中恒延伸率控制系统是国际先进和成熟技术。其由于平整轧制压缩比很小，测较困难，检因此使用与压缩比成正比的带钢长度变化，即延伸率表示带钢变形程度。整机组采用增量型旋平
证。Ｘ１．１Ｏ０１一２
现场操作员工参与的规范化活动之外，精心设计的预防维修体系具有重要意义，这个体系为ＳＯＯＮ流程，策略一现场信息一组织一规范流程。流程可以形成一个严密的设备防护体系，根该即
据设备的类型与磨损老化状况选择不同的维修策略，然后根据
［鞍山钢铁股份有限公司港务原料总厂李宪晔、江供稿马李
安徽马鞍山市ｌ０１４０６．ｍ］ｊ０６５＠１３ｏ ⑦ ２ｃ
现场信息收集、点检仪表检测泽设备状况和故障倾向进行管理，
再对维修组织结构进行设计、修资源优化配置，后对维修行维最为规范和维修质量评价。安钢焦化厂由此建立和完善了一套科学、完备的设备检维

水厂自动化控制系统

水厂自动化控制系统引言概述：随着科技的发展，水厂自动化控制系统在水处理行业中扮演着重要的角色。

该系统的浮现使得水厂的运行更加高效、稳定，并且减少了人为操作的错误。

本文将从五个方面，即系统优势、控制方式、监测设备、安全性和未来发展，详细探讨水厂自动化控制系统。

一、系统优势：1.1 提高生产效率：水厂自动化控制系统能够实现自动化生产，减少了人工干预，提高了生产效率。

系统可以根据水质的不同要求，自动调整处理工艺，确保水质符合标准。

1.2 降低运营成本：自动化控制系统可以实时监测水质和设备状态，及时发现问题并进行处理，减少了人工巡检和维修的成本，提高了设备利用率。

1.3 提升管理水平：系统可以实现对水厂各个环节的远程监控和管理，管理人员可以通过电脑或者手机随时了解水厂的运行情况，及时做出决策，提高了管理水平。

二、控制方式：2.1 自动控制：水厂自动化控制系统通过传感器实时监测水质、水位、流量等参数，并根据设定的控制策略自动调整处理工艺，实现水厂的自动化运行。

2.2 远程控制：系统支持远程控制功能，管理人员可以通过互联网远程登录系统，实现对水厂的监控和控制，大大提高了管理的便利性和效率。

2.3 人机交互：水厂自动化控制系统提供友好的人机界面，管理人员可以通过触摸屏或者键盘进行操作，实时了解系统运行状态，并进行参数设置和调整。

三、监测设备：3.1 传感器：水厂自动化控制系统中的传感器用于监测水质、水位、流量等参数，常见的传感器有PH传感器、浊度传感器、液位传感器等，确保水质监测的准确性。

3.2 控制器：控制器是系统的核心部件，根据传感器的反馈信号，进行数据处理和逻辑判断，并输出控制信号，实现对设备的自动控制。

3.3 通信设备：水厂自动化控制系统通过通信设备实现与传感器、控制器、监控中心之间的数据传输和通信，常见的通信设备有以太网、Modbus等。

四、安全性：4.1 数据安全：水厂自动化控制系统采用数据加密和权限管理等措施，保护系统数据的安全性，防止数据泄露和篡改。

水厂自动化控制系统

水厂自动化控制系统一、引言水厂自动化控制系统是指利用先进的电气、仪表、自动化控制技术，对水处理工艺进行自动化控制和监测的系统。

该系统能够实现对水源水质、水厂设备运行状态、水处理工艺参数等进行实时监测和控制，提高水厂运行效率和水质稳定性，确保供水质量达到国家标准要求。

二、系统架构水厂自动化控制系统主要由以下几个模块组成：1. 数据采集与传输模块：负责采集水源水质、水厂设备运行状态、水处理工艺参数等数据，并通过网络传输至中央控制中心。

2. 中央控制中心：接收并处理来自数据采集模块的数据，实现对水厂整体运行状态的监测和控制。

3. 控制终端：通过人机界面，操作人员可以监测和控制水厂各个设备的运行状态和参数。

4. 控制执行模块：负责执行中央控制中心下发的指令，控制水厂设备的开关、运行速度等。

三、功能需求1. 实时监测水源水质：通过在线水质监测仪器，对水源水质进行实时监测，包括水温、浊度、PH值、溶解氧等指标。

系统能够自动报警并采取相应措施，确保水源水质稳定。

2. 自动控制水处理工艺：根据水质监测结果和设定的水质要求，自动调整水处理工艺参数，如投加药剂的用量、混合速度等，以确保出水水质符合标准要求。

3. 实时监测设备运行状态：通过传感器和仪表，实时监测水厂设备的运行状态，包括水泵、搅拌器、过滤器等设备的运行状态和故障报警。

系统能够自动识别设备故障并进行报警和维修提示。

4. 远程监控与控制：通过网络连接，实现对水厂的远程监控和控制。

操作人员可以通过控制终端远程监测水厂设备的运行状态和参数，进行远程操作和调整。

5. 数据存储和分析：系统能够对采集到的数据进行存储和分析，生成历史数据报表和趋势分析图表，为水厂运营管理提供决策依据。

四、技术要求1. 数据采集与传输：采用先进的传感器和仪表，能够准确、可靠地采集水质和设备运行状态数据，并通过网络传输至中央控制中心。

2. 控制系统：采用可编程控制器（PLC）作为核心控制设备，具有高性能、可靠性和扩展性，能够实现复杂的控制算法和逻辑。

水厂自控系统操作说明

水厂自控系统操作说明水厂自控系统是指通过计算机技术、自动化仪表、传感器等设备实现对水处理过程进行全面监测、控制和管理的系统。

它可以有效提高水厂运营管理的自动化水平，提高工作效率，降低劳动强度，提高水水质量的稳定性和一致性。

下面是水厂自控系统的操作说明。

一、系统启动1.检查系统供电情况，确保电源正常供电。

2.按下系统启动按钮，等待系统启动，确认各设备运行状态正常。

3.登录系统操作界面。

二、监测参数评估1.在监测界面查看各参数实时数值，包括水源水位、进水水质、出水水质、高压泵运行状态、反洗泵运行状态等。

2.对于超出设定范围的参数，系统会自动报警，需要及时处理。

3.分析监测参数趋势图，判断水质、水压等指标的变化趋势，并及时采取相应的措施。

三、控制参数调整1.根据监测数据和水质要求，及时调整加药量、混凝剂投加量、曝气时间等控制参数。

2.通过恒压控制系统，可以自动调节高压泵的运行频率，保持压力稳定。

3.根据水质需求，设置反洗泵的反洗时间和反洗强度。

四、异常报警处理1.当系统监测到异常情况时，会自动报警，包括设备故障、超出参数范围等。

2.操作人员需要及时处理报警信息，确定故障原因。

3.在确认故障原因后，及时采取相应的修复措施，包括更换故障设备、修复传感器等。

五、日志记录和数据管理1.系统会自动记录各操作数据，包括调整参数、报警记录等。

2.特定操作人员可以查看日志记录，了解系统运行情况。

3.系统还可以提供历史数据查询功能，用于分析和评估系统运行情况。

六、系统关闭1.在关闭系统之前，需要停止所有设备的运行。

2.按下系统关闭按钮，关闭电源。

3.清理操作现场，保持设备及周围环境干净整洁。

以上是水厂自控系统的操作说明。

通过合理使用自动化设备和系统，可以大大提高水厂的运行效率和水质稳定性。

同时，操作人员需要熟练掌握操作技巧，及时处理异常情况，确保水厂自控系统的正常运行。

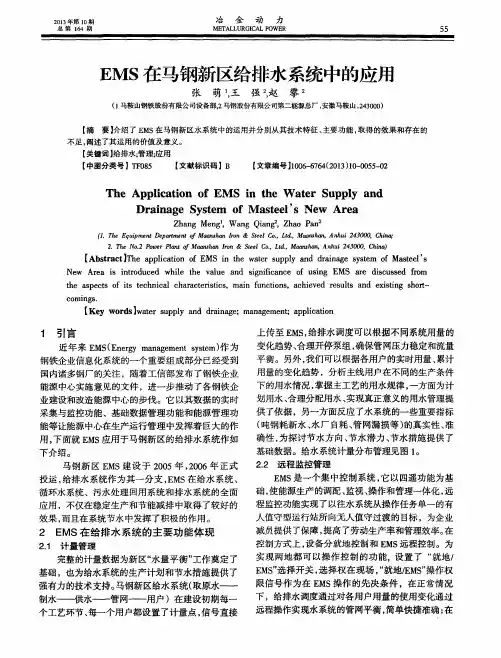

EMS在马钢新区给排水系统中的应用
