为使冷滚压加工的螺纹尺寸准确
冷滚压螺纹与车削螺纹大径重合加工工艺
为使冷滚压加工的螺纹尺寸准确、稳定，对滚丝坯料的直径尺寸提出了较高精度要求。
因此，对大部分需冷滚压加工螺纹的坯料直径均需进行精密车削或磨削加工，否则滚制出的螺纹尺寸精度低、质量不稳定，且冷滚压加工过程不易控制，机床调整也较困难，有时还会挤坏滚丝轮，降低工具和机床的工作寿命。
采用冷滚压螺纹与车削螺纹大径重合加工工艺，则可较好解决上述问题。
1 工艺原理与特点
冷滚压加工螺纹与车削螺纹大径重合加工工艺的原理是在普通滚丝机床滚压加工螺纹时，不使用支撑导板支撑工件，而是采用芯轴支撑空心工件的内孔，或采用其它类型的上部支撑形式支撑被滚压工件。
在工件下部原支撑导板的位置则安装一把宽刃平面成形车刀，该车刀可随时将滚丝过程中形成的螺纹大径超过标准要求
的多余部分金属车削掉。
由于这一加工过程在滚压加工形成螺纹牙型的同时又对螺纹大径进行车削加工，因此称为冷滚压加工螺纹与车削螺纹大径重合加工。
该工艺与原单独滚压加工螺纹的工艺相比，增加了用成形车刀
车削螺纹大径的工序。
由于在滚压螺纹过程中，可通过调整车刀位置来控制螺纹大径尺寸，因此滚压螺纹时，对坯料的尺寸精度要求可不必像常规滚压螺纹工艺那样严格，原来滚丝坯料直径必须经过精加工才能保证滚丝工序要求，而采用重合加工工艺时，坯料直径只须经过粗加工即可满足要求(只需将滚丝前坯料直径尺寸稍增大0～0.3mm)，精度要求可从约IT9级降低至
IT12级。
如图1所示的带轴肩空心薄壁零件，加工螺纹实际需要的坯料直径d0=25.95-0.06mm，采用滚丝车削螺纹大径重合加工工艺后，实际工艺尺寸为
d0'=26.23-0.28mm。
滚丝车削螺纹大径重合加工工艺具有以下特点：
加工的螺纹大径尺寸准确、稳定；
加工后获得的螺纹牙顶呈梯形，接近理论牙型的牙顶；
对滚丝前坯料直径尺寸的精度要求降低，减少了精加工工序，降低了制造难度、能源消耗和加工成本；
扩大了普通滚丝机床的使用调整范围，实现了一机多能，提高了加工效益。
2 工艺装置
图2为加工带轴肩空心薄壁零件的滚丝车削螺纹大径重合加工装置示意图。
1.滚丝轮
2.方头偏心轴
3.上支承架
4.支承芯轴
5.车螺纹大径刀具
6.刀架体
7.调整螺钉
8.刀具紧固螺钉
图2 空心薄壁零件滚丝车削螺纹大径重合加工装置
滚压螺纹装置
上支承部分
车削装置
滚丝车削螺纹大径重合加工工艺装置是在普通滚丝机床上改装而成，其结构简单，改装方便，工作量不大。
该装置的滚丝部分仍保持原机床滚压螺纹部分的基本结构，即由固定滚轮和活动滚轮两部分组成。
固定滚轮是指安装在滚丝机床固定主轴上的滚丝轮，滚压螺纹时，它只作旋转运动；活动滚轮是指安装在滚丝机床活动主轴上的滚丝轮，滚压螺纹时，它除作旋转运动外，还随着机床的活动拖板(在凸轮或液压油缸推动下)作
垂直于轴线方向的进给、后退或间歇运动。
活动滚轮向左进给时，对工件进行滚压加工；向右退回和停歇时，即可装卸工件。
滚丝车削螺纹大径重合加工工艺装置的上支承部分主要包括支承芯轴、支承架、偏心轴和轴承等零件(见图2)。
上支承部分是在原滚丝机床上改制组装而成。
滚压螺纹时，用于支承工件的芯轴安装在支承架下部的两个单列圆锥滚子轴承孔内，以确保芯轴转动灵活。
支承芯轴支承空心薄壁零件，用于确定零件的中心高度和轴向位置。
支承架的上部用一个方头偏心轴固定在滚丝机床的连接板上。
支承架与方头偏心轴采用滑动配合组装在一起，支承架以方头偏心轴为圆心，可实现自由摆动。
通过调整方头偏心轴的轴心位置，即可调整支承架连同下部支承芯轴的中心高度，进而调整被滚压零件的中心高度。
如图2所示，在对空心薄壁零件进行滚丝加工的同时，由车削装置上的宽刃车刀对螺纹大径进行车削加工。
车削装置由刀架体、车刀、刀具紧固螺钉、刀具调整螺钉等组成，安装在滚丝机床原支承导板的基座位置。
为适应滚压车削不同规格的螺纹零件，获得精确的螺纹大径尺寸，车刀到工件中心线的距离可调。
调整车刀距离时，首先松开刀具紧固螺钉，拧动嵌在车刀体内的T形调整螺钉，即可使平口车刀上升或下降，改变刀口到工件中心线的距离，从而控制工件螺纹大径尺
寸。
带刀架体的滚丝机床的基座位置可左右调整，以使平口车刀的前面与工件中心线保持一个水平距离H，从而获得车刀前角g。
3 操作要点
加工前，首先应根据被加工空心薄壁零件的螺纹规格、滚压螺纹部分的长度、零件孔径大小等有关参数及加工要求选定所需的滚丝轮、支承芯轴、平口车刀以及螺纹测量工具等，并按安装调整要求正确安装滚丝轮、支承芯轴和平口车刀。
然后根据工件特点和加工要求选择滚丝机床的滚压用量、主轴转速、进给速度以及滚压循环周期等。
启动机床，检查机床各部分运转是否正常，使机床进入自动循环加工状态。
准备和调整工作完毕后，当滚丝机床两个滚轮位置的中心距离最大时，将被加工零件安装到支承芯轴上。
此时机床已进入自动循环加工过程，活动滚轮进给，推动工件并连同支承芯轴和支架同时摆向固定滚轮，当滚压螺纹、车削螺纹大径、稳压整形达到预先调定的加工时间后，活动滚轮退回原位置并停歇。
此时，操作人员可取下工件，检查螺纹各部分尺寸和零件质量是否稳定、正常，根据存在的质量问题和缺陷，可分析查找原因，继续调整机床，排除各
种异常因素，继续进行滚压加工。
待零件直径合格、稳定、正常后，加工操作便可自动循环进行。

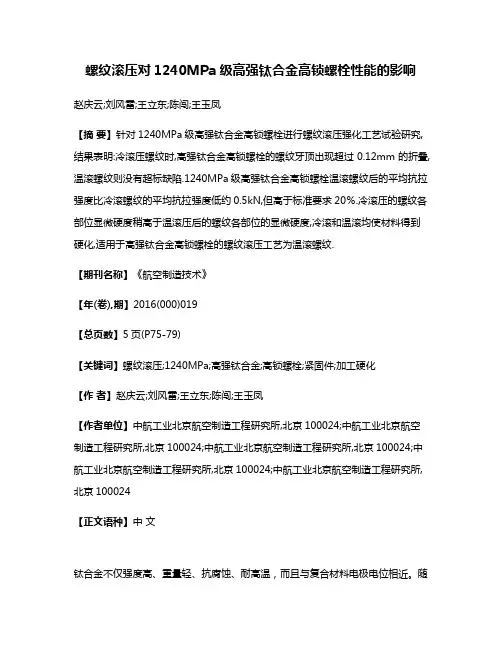

螺纹滚压对1240MPa级高强钛合金高锁螺栓性能的影响
螺纹滚压对1240MPa级高强钛合金高锁螺栓性能的影响赵庆云;刘风雷;王立东;陈闯;王玉凤【摘要】针对1240MPa级高强钛合金高锁螺栓进行螺纹滚压强化工艺试验研究,结果表明:冷滚压螺纹时,高强钛合金高锁螺栓的螺纹牙顶出现超过0.12mm的折叠,温滚螺纹则没有超标缺陷.1240MPa级高强钛合金高锁螺栓温滚螺纹后的平均抗拉强度比冷滚螺纹的平均抗拉强度低约0.5kN,但高于标准要求20％.冷滚压的螺纹各部位显微硬度稍高于温滚压后的螺纹各部位的显微硬度,冷滚和温滚均使材料得到硬化,适用于高强钛合金高锁螺栓的螺纹滚压工艺为温滚螺纹.【期刊名称】《航空制造技术》【年(卷),期】2016(000)019【总页数】5页(P75-79)【关键词】螺纹滚压;1240MPa;高强钛合金;高锁螺栓;紧固件;加工硬化【作者】赵庆云;刘风雷;王立东;陈闯;王玉凤【作者单位】中航工业北京航空制造工程研究所,北京100024;中航工业北京航空制造工程研究所,北京100024;中航工业北京航空制造工程研究所,北京100024;中航工业北京航空制造工程研究所,北京100024;中航工业北京航空制造工程研究所,北京100024【正文语种】中文钛合金不仅强度高、重量轻、抗腐蚀、耐高温，而且与复合材料电极电位相近。
随着先进军民、用飞机钛合金和复合材料用量的不断增加，钛合金被广泛用来制造航空航天紧固件。
Ti-6Al-4V是近50多年来世界航空紧固件行业最普遍使用的钛合金，但其在使用上有两个方面的限制：（1）强度限制，抗拉强度最高1100MPa；（2）尺寸限制，最大使用尺寸约19mm。
基于飞机减重、高强度性能的目标，研究并发展1240MPa强度等级的钛合金紧固件以替代合金钢和不锈钢紧固件，是世界范围内航空紧固件领域的研究方向[1]。
航空航天对螺栓类紧固件具有较高的疲劳寿命要求，螺栓螺纹的加工要求在热处理后，采用专用模具进行滚压加工[2]。
螺纹加工方法详细讲解
螺纹加工方法详细讲解一、螺纹切削一般指用成形刀具或磨具在工件上加工螺纹的方法，主要有车削、铣削、攻丝套丝磨削、研磨和旋风切削等。
车削、铣削和磨削螺纹时，工件每转一转，机床的传动链保证车刀、铣刀或砂轮沿工件轴向准确而均匀地移动一个导程。
在攻丝或套丝时,刀具(丝锥或板牙）与工件作相对旋转运动，并由先形成的螺纹沟槽引导着刀具（或工件）作轴向移动。
二、螺纹车削在车床上车削螺纹可采用成形车刀或螺纹梳刀。
用成形车刀车削螺纹，由于刀具结构简单，是单件和小批生产螺纹工件的常用方法；用螺纹梳刀车削螺纹，生产效率高，但刀具结构复杂，只适于中、大批量生产中车削细牙的短螺纹工件。
普通车床车削梯形螺纹的螺距精度一般只能达到8～9级（JB2886-81，下同）;在专门化的螺纹车床上加工螺纹，生产率或精度可显著提高。
三、螺纹铣削在螺纹铣床上用盘形铣刀或梳形铣刀进行铣削。
盘形铣刀主要用于铣削丝杆、蜗杆等工件上的梯形外螺纹。
梳形铣刀用于铣削内、外普通螺纹和锥螺纹，由于是用多刃铣刀铣削、其工作部分的长度又大于被加工螺纹的长度，故工件只需要旋转1.25～1.5转就可加工完成,生产率很高。
螺纹铣削的螺距精度一般能达 8～9级，表面粗糙度为R5～0.63微米。
这种方法适用于成批生产一般精度的螺纹工件或磨削前的粗加工。
四、螺纹磨削主要用于在螺纹磨床上加工淬硬工件的精密螺纹，按砂轮截面形状不同分单线砂轮和多线砂轮磨削两种。
单线砂轮磨削能达到的螺距精度为5～6级，表面粗糙度为R1.25～0.08微米，砂轮修整较方便。
这种方法适于磨削精密丝杠、螺纹量规、蜗杆、小批量的螺纹工件和铲磨精密滚刀。
多线砂轮磨削又分纵磨法和切入磨法两种。
纵磨法的砂轮宽度小于被磨螺纹长度，砂轮纵向移动一次或数次行程即可把螺纹磨到最后尺寸。
切入磨法的砂轮宽度大于被磨螺纹长度，砂轮径向切入工件表面，工件约转1.25转就可磨好，生产率较高，但精度稍低，砂轮修整比较复杂。
切入磨法适于铲磨批量较大的丝锥和磨削某些紧固用的螺纹。

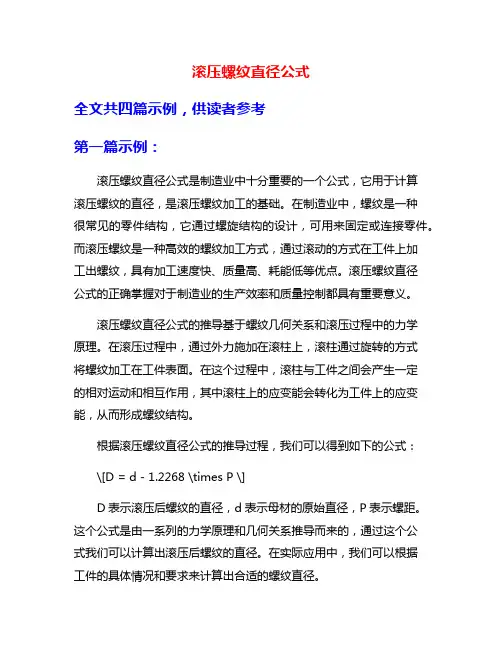

滚压螺纹直径公式
