新型固态照明用发光材料Ca3SiO4Br2∶Eu(2+)的合成、结构与发光性能
钛酸盐固态照明材料的制备方法
〔2020年第10期>丨光电材料与器件I钛酸盐固态照明材料的制备方法李志森云南师范大学（云南昆明650500)摘要：钛酸盐发光材料在固态照明领域有较好的应用前景，其中钛酸盐体系的红色荧光粉所表现出的优异光学性质在一定程度上可弥补当前白光L E D照明色温偏高、显色性低的不足。
与此同时，在光存储照明领域，Pr3+掺杂的钛酸钙红色长余辉材料，因物理化学性质穗定、发光颜色纯正，具有十分重要的研究价值。
文章阐述了几种制备钕酸盐发光材料的方法以及相关研究状况。
关键词：钛酸盐：固态照明；发光材料；制备方法Method for Preparation of Titanate Solid State Lighting MaterialsLI ZhisenYunnan Normal University (Kunming Yunnan 650500)Abstract:Titanate lum inescent materials have a good application prospect in the field of solid state lighting, among which the excellent optical properties of red phosphors based on titanate system can make up for the shortcom ings of high color temperature and insufficient color rendering of current w hite LED lighting to some extent. At the sam e time, Pr3+doped calcium titanate red long afterglow m aterial has a very im portant research value in the field of optical storage lighting because of its stable physical and chemical properties and pure lum inous color. In th is paper, several m ethods of preparing titan ate lum inescent m aterials and related research sta tu s are described.Key words:titanate, solid-state lighting, lum inescent material, preparation methods〇引言20世纪末，Chom、Dialled等先后发现了 Pr3+掺 杂的钛酸钙基质荧光粉具有良好的红光发射及优异的 长余辉性质，从此钛酸盐发光材料的研究被拉开了序 幕，各类研究成果层出不穷。

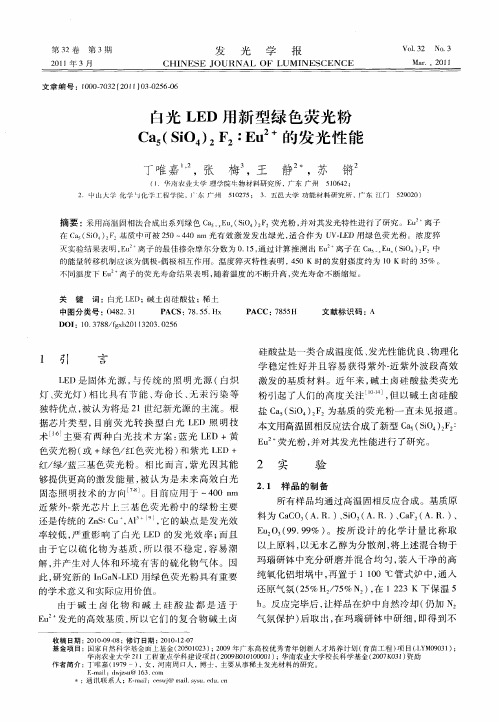

白光LED用新型绿色荧光粉Ca5(SiO4)2F2∶Eu 2+的发光性能
关 键 词 ：白光 Ｌ Ｄ； 土 卤硅 酸 盐 ； 土 Ｅ 碱 稀 Ｐ Ｓ ７ ．５ Ｈ ＡＣ ： ８５ ． ｘ Ｐ ＣＣ： ８ ５ Ａ ７５Ｈ 文献标识码 ： Ａ
中 图分 类 号 ：０ ８ ．１ ４ ２３
Ｄ ＯＩ： １ ３ ８ ｇ ｂ ０． ７８ ／ｆｘ ２０１ ３ ０３． ５ ２ １ ０２ ６
白光 Ｌ Ｄ 用新 型绿 色 荧 光 粉 Ｅ Ｃ ５ ＳＯ ） Ｆ ： ｕ ＋的发 光 性 能 ａ（ ｉ ４２ ２ Ｅ ２
丁唯 嘉 ， 张 梅 王 静 ， ， 苏 锵
（ １ 南农 业 大 学 理 学 院毕 物 材 料 研 究 所 ，广 东 广 州 ５０ ４ ； １６ ２
５９ ２ ） ２０ ０ ２ ．中 山大 学 化 学 化 学 工程 学 院 ，广 －广 州 ｊ ７ ５ ０７ １２５； ３ ．五 邑 大 学 功 能 材 料 研 究 所 ， 东 江 门 广
解 ， 产生 对人 体 和 环境 有 害 的硫 化 物气 体 。因 并
此， 研究 新 的 ＩＧ Ｎ Ｌ Ｄ用 绿 色荧 光粉 具有 重要 ｎ ａ —Ｅ
玛 瑙研 钵 中充 分 研 磨并 混 合 均 匀 ， 装入 干 净 的 高 纯氧化 铝坩埚 中 ， 置 于 １１０℃ 管式 炉 中 ， 再 ０ 通入 还 原气 氛 （ ５ Ｈ ／ ５ ， １２ ３ Ｋ下 保温 ５ ２ ％ ７ ％Ｎ ） 在 ２
收 稿 日期 ： ０ ００ －８ ２ １ － ０ ；修订 日期 ： ０ ０ １ ４７ ９ ２ １ —２ ３
白光LED用高亮度橙色高温相Ca_3SiO_4Cl_2：Eu~(2+)荧光粉
ｔｏ ｃ ｐ ｅ ｎ ｉｅｉ ｒ ｓ ｏ ｉ ｓａ ｄ ｌｆｔｍｅ．Ｔｈ ｘ ｉａｉｎ ａ ｄ ｅ ｓｉ ｎ ｓ ｅ ｔａ ｓ ｏ ｄ ｔ ｔｔ ｅ ｐ ｓ ｈ ｒｃ ｕ ｄ ｂ ｆ ｃｅ ｔｙ ｅ ｅ ｃｔｔｏ ｎ ｍｉｓｏ ｐ ｃｒ ｈ ｗｅ ｈａ ｈ ｈｏ ｐ ｏ ｏ ｌ ｅ ｅ ｉｎ ｌ ｉ ｅ ｃｔｄ ｂ ｈｅ ｉ ｃｄ ｎ ｉ ｈ ｆ３ ０ —４５ ｍ ，ｗｅｌｍａ ｃ ｅ ｔ ｈ ｍｉｓｏ ａ ｄ ｏ ９ ｎ ｅ ｔｉ ｇ ｘ ｉｅ ｙ ｔ ｎ ｉｅ ｔｌ ｔｏ ０ ｇ ０ｔ ｉ ｌ ｔｈ ｄ ｗｉ ｔ ｅ ｅ ｓｉ ｎ ｂ ｎ ｆ３ ５ ｍ— ｍｉ ｎ ｈ ｔ Ｉ Ｇａ ｃ ｉ ｎ Ｎ ｈ ｐ，ａ ｄ ｅ ｔ ｄ ａ ｎ ｅ ｓ ｒ ｎ ｅ ｌｇ ｔ ｎ ｍｉｔ ｎ ｉ ｔｎ ｅ ｏ ａ ｇ ｉｈ ．Ｔｈ ｕ ｒ ｓ ｅ ｅ ｌｆｔｍｅ ａｕｅ ｆＥｕ ｉ ｎ ｗｅ ｅ ｄ — ｅ ｅ ｆ ｏ ｅ ｃ ｎｃ ｉｅｉ ｓｖ ｌ ｓ ｏ ｏ ｒ ｅ ｌ ｔ ｒ ｎ ｄ ｔ ｅ １ ５ Ｉｓ ａ ｄ ７ ２ ｘ ｅ ｍｉ ｅ ｏ ｂ ． ３ ｘ ｎ ． ９ Ｉｓ，ｒ ｓ ｅ ｔｖ ｌ Ｂｙ ｃ ｍｂ ｎ ｎ ｈ ｈ ｓ ｏ ｔ ９ ｎ ｅ ｔｉ ｇ ｅ ｐ ｃｉｅｙ． ｏ ｉ ｉ ｇ ｔ ｅ ｐ ｏ ｐｈ ｒ ｗｉｈ ａ ３ ５ ｍ－ ｍｉ ｎ ｔ Ｉ Ｇａ ｃ ｉ ｎ Ｎ ｈ ｐ．ａ ｎ ｅ ｓ ｒ ｎ ｅ Ｌ ｎ ｉ ｔｎ ｅ ｏ ａ ｇ ＥＤ ｓｆ ｂ ｉａｅ ． Ｕｎ ｒ２０ ｍＡ ｏ ｗａ ｄ ｂ ａ ｕ ｒ ｎ ，ｉｓＣＩ ｈ ｏ — ｗａ ａ ｒｃ ｔ ｄ ｄｅ ｆｒ ｒ ． ｉｓ ｃ ｒｅ ｔ ｔ Ｅ ｃ ｒ ｍａ
摘 要 ：采用高温固相法合成了高亮度橙色高温相 Ｃ： ｕ 。 ｉ １荧光粉，进行了发光特性表征并探索了其 ａ Ｅ 。。 ＯＣ： Ｓ

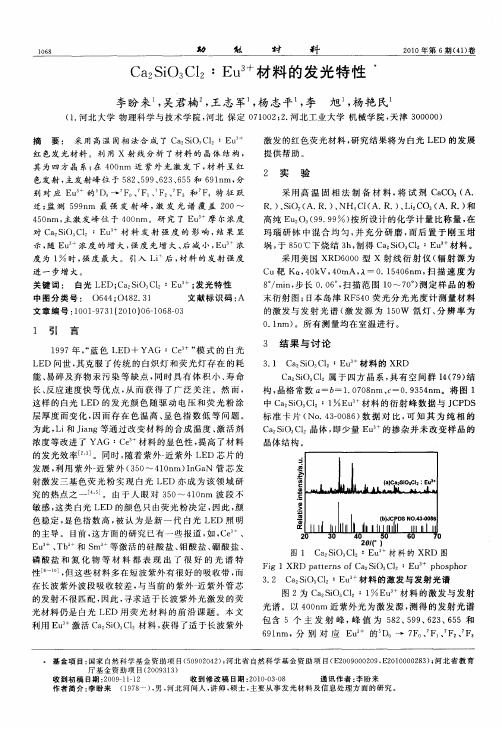

Ca2SiO3Cl2∶Eu 3+材料的发光特性
２ 实 验
采 用高 温 固 相 法 制 备 材 料 ， 试 剂 Ｃ Ｃ 。 Ａ． 将 ａＯ （
Ｒ． 、 ｉ （ Ｒ． 、 ） Ｓ Ｏ２ Ａ． ） ＮＨ （ Ｒ． 、 ２ Ｃ１ Ａ． ） Ｌｉ ＣＯ３ Ａ． ） （ Ｒ． 和
摘 要 ： 采 用 高 温 固相 法 合 成 了 Ｃａ ＳＯ。 ２：Ｅｕ ｉ ＣＩ
激 发 的红色荧 光材料 ， 研究结 果将 为 白光 Ｌ Ｄ的发 展 Ｅ 提供 帮助 。
红 色发 光 材 料 。 利 用 Ｘ 射 线 分 析 了 材 料 的 晶 体 结 构 ，
其 为四 方晶 系 ； ４ Ｏ ｔ 近 紫 外光 激 发 下 ， 在 ０ｎ ｏ 材料 呈 红
玛 瑙 研 钵 中混合 均 匀 ， 充分 研 磨 ， 并 而后 置 于 刚玉 坩
埚 ， ８０ 下烧结 ３ ， 得 Ｃ ２ｉ。 １ Ｅ 。 料 。 于 ５℃ ｈ制 ａＳＯ Ｃ ２： ｕ 材
度为 １ 时， 强度 最 大。 引入 Ｌ 后 ， ｉ 材料 的 发射 强度
进 一步增 大 。 关 键 词 ： 白光 Ｌ Ｄ； ａＳＯ。 １ Ｅ 计 ； 光 特 性 Ｅ Ｃ ２ ｉ Ｃ ２： ｕ 发 中 图 分 类 号 ： Ｏ６ ４ ０４ ２ ３ ４ ； ８． ｌ 文献标 识码 ： Ａ 文 章 编 号 ：０ １９ ３ （Ｏ ０ ０ —０ ８０ １ ０ —７ １ ２ １ ）６１ ６ —３
发展 ， 用 紫外一 紫 外 （ ５ ～４ ０ ｍ）ｎ Ｎ 管 芯 发 利 近 ３０ １ ｎ ＩＧａ 射 激发三 基色荧 光 粉 实现 白光 Ｌ Ｄ 亦成 为该 领 域研 Ｅ
究 的 热 点 之 一 ｌ ］ 由 于 人 眼 对 ３ ０ ４ ０ ｍ 波 段 不 ４ 。 ５ ～ １ｎ
Ca3(VO4)2：Eu 3+的燃烧合成及光致发光
（ ．井冈山大学化学化 工学院 ， １ 吉安 ３ ３０ ；２ 包头轻工职业技术学院轻化工程系， ４ ０９ ． 包头 ３ ３０ ） ４ ０ ９ ０４４ ； １０ ３ ３ ．井 冈山大学体育学院 ， 吉安
摘要 ： 以稀土氧化铕、 偏钒 酸铵 、 酸钙 为原 料 ，以尿 素作燃 烧 剂 ，采用燃 烧法 合成 了 Ｃ ３ Ｖ ： Ｅ ３ 硝 ａ （ Ｏ ） ： ｕ 。利用 Ｘ Ｄ，Ｅ 荧光分光光度计对其结构 、 Ｒ Ｓ Ｍ， 形貌和发 光性能进 行 了表征 ，并探讨其 实际应用 的可能性。结 果表 明，燃
（ ． ｏｅｅｏ ｈｍ ｓｙａｄＣ ｅ ｃｌ ｎｉｅｒ ｇ Ｊ ｇａｇｈ ｎｖｒｔ， ， ３ ３０ ， ｈｎ ； １Ｃ ｌ ｇ ｆ ｅ ｉ ｒ ｎ ｈｍｉ ｇｎｅｉ ， ｉ ｇ ｓａ Ｕ ｉｅｓｙＪ肌 ４０ ９ Ｃ ｉａ ｌ Ｃ ｔ ａＥ ｎ ｎ ｎ ｎ ｉ ｉ ２ Ｄ ｐ ｒ ｎ ｏ ｉ ｔ ｈｒｃｌ ｎ ｎｅ ｎ ， ａｔ ｉ ｔｎ ｕｔ ｏａｉ ａ ａ ｄＴｃｎｃｌ ｏ ｅ ， ａｔ １０ ３ Ｃ ｉａ ． ｅａｔ ｔ ｆ ｇ ｅｍ ａ Ｅ ６ ｅｆ ｇ Ｂ ｏｏ Ｌｇ ｄ ｓｙＶ ｃｔｎ ｌ ｅｈｉａ Ｃｌ ｇ Ｂ ｏｏ ０ ４４ ， ｈｎ ｍｅ Ｌ ｈ Ｃ ｉ ｕ ｈＩ ｒ ｏ ｎ ｅ ｕ ３ ｏ ｅｅｏ ． Ｊ ｇａｇｈ ｎｖｒｉ ，ｉ ４ ０ ９ Ｃ ｉａ ．Ｃ ｌｇ ｆ Ｅ， ｉ ｇｎｓａ Ｕ ｉ ｓ ｔ Ｊａ ３ ３０ ， ｈｎ ） Ｐ ｎ ｎ ｅ ｙ ｎ
ｕ ｄ ｒ ０ ｍ ｘ ｉ ｔ ｎ ｈ ｅ Ｓ Ｍ ｍａ ｅ ｓ ｏ ａ ｈ ｉｅ ｏ ｅ ｐ ｏ ｐ ｏ ａｔ ｌｓ ｉ ｕ ｉ ｒ ｎ ｅ ０ ｎ ｅ ｃ ｔ ｉ ．Ｔ Ｅ ｉ ｇ ｈ ｗｓｔ ｔｔｅ ｓｚ ｆｔ ｈ ｓ ｈ ｒ ｐ ｒ ｃｅ ｓ ｎ ｆ ｍ．Ｔ ｅ ３ ａｏ ｈ ｈ ｉ ｏ ｈ

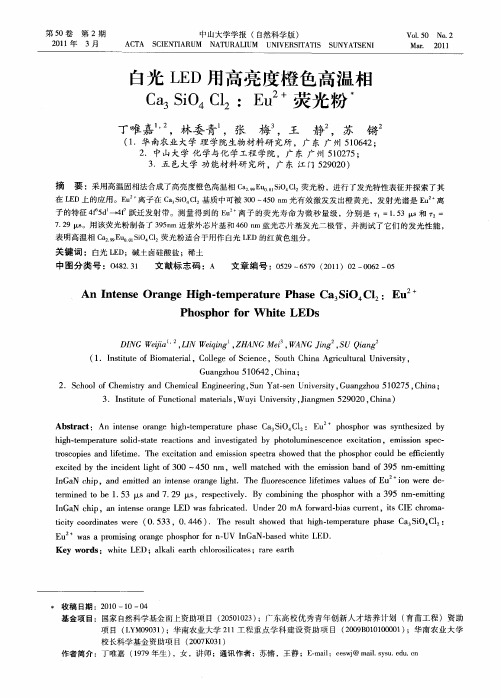

白光LED用高亮度橙色高温相Ca3SiO4Cl2:Eu2+荧光粉
白光LED用高亮度橙色高温相Ca3SiO4Cl2：Eu2+荧光粉丁唯嘉;林委青;张梅;王静;苏锵【期刊名称】《中山大学学报（自然科学版）》【年(卷),期】2011(050)002【摘要】采用高温固相法合成了高亮度橙色高温相Ca2.99Eu0.01SiO4Cl2荧光粉,进行了发光特性表征并探索了其在LED上的应用.Eu2+离子在Ca3SiO4Cl2基质中可被300～450 nm光有效激发发出橙黄光,发射光谱是Eu2+离子的特征4f65d1-→4f7跃迁发射带.测量得到的Eu2+离子的荧光寿命为微秒量级,分别是τ1=1.53μs和τ2=7.29μs.用该荧光粉制备了395nm近紫外芯片基和460 nm蓝光芯片基发光二极管,并测试了它们的发光性能,表明高温相Ca2.99Eu0.01SiO4Cl2荧光粉适合于用作白光LED的红黄色组分.%An intense orange high-temperature phase Ca3SiO4Cl2: Eu2+ phosphor was synthesized by high-temperature solid-state reactions and investigated by photoluminescence excitation, emission spectroscopies and lifetime. The excitation and emission spectra showed that the phosphor could be efficiently excited by the incident light of 300 ～ 450 nm, well matched with the emission band of 395 nm-emitting InGaN chip, and emitted an intense orange light. The fluorescence lifetimes values of Eu2 + ion were determined to be 1.53 μs and 7.29 μs, respectively. By combining the phosphor with a 395 nm-emitting InGaN chip, an intense orange LED was fabricated. Under 20 mA forward-bias current, its CIE chromaticity coordinates were (0.533, 0.446).The result showed that high-temperature phase Ca3SiO4Cl2:Eu2+ was a promising orange phosphor for n-UV InGaN-based white LED.【总页数】5页(P62-65,69)【作者】丁唯嘉;林委青;张梅;王静;苏锵【作者单位】华南农业大学理学院生物材料研究所,广东广州,510642;中山大学化学与化学工程学院,广东广州,510275;华南农业大学理学院生物材料研究所,广东广州,510642;五邑大学功能材料研究所,广东江门,529020;中山大学化学与化学工程学院,广东广州,510275;中山大学化学与化学工程学院,广东广州,510275【正文语种】中文【中图分类】O482.31【相关文献】1.高亮度β-sialon:Eu2+绿色荧光粉的合成及其在高色域白光LED上的应用 [J], 李万元;张琳;毛建;鲁路;刘德尧;任守权2.红色及橙色荧光粉添加对白光LED光学特性的影响 [J], 李雅飞;褚陈柯;朱红梅;谭永胜3.用于白光LED的高亮度蓝白色荧光粉Ca2SiO3Cl2∶Eu2+的发光性质 [J], 杨志平;刘玉峰;李雪清4.白光LED用橙色发射荧光粉Y3Mg2AlSi2O12∶Ce3+的制备研究 [J], 闫世润;陈晓倩;邓陶丽;胡建国5.白光LED用Li+/La3+共掺杂BaSi2O5:Eu2+绿光发射荧光粉的制备及其发光性能和热稳定性 [J], 黄晓松;姜荣云;杨健;刘春光;祝汉成;严端廷;徐长山;刘玉学因版权原因，仅展示原文概要，查看原文内容请购买。
《白光LED用固态发光碳点的快速制备及发光性能研究》范文
《白光LED用固态发光碳点的快速制备及发光性能研究》篇一一、引言随着科技的飞速发展，LED（发光二极管）在照明领域得到了广泛应用。
白光LED因其高效、低能耗和长寿命等特点，在照明市场占有重要地位。
固态发光碳点（Carbon Dots，CDs）作为LED的新型发光材料，因其出色的光学性能和可调的发光波长而受到广泛关注。
本文将详细介绍白光LED用固态发光碳点的快速制备方法，并对其发光性能进行研究。
二、材料与方法1. 碳点制备本实验采用一种简单的水热法，以葡萄糖为原料制备固态发光碳点。
具体步骤如下：将葡萄糖溶于去离子水中，经过一定的反应条件（如温度、压力等）下进行水热处理，形成碳点。
2. 实验设备本实验主要使用的设备包括电热鼓风干燥箱、恒温水浴锅、离心机、荧光分光光度计等。
3. 制备流程（1）将葡萄糖溶于去离子水中，形成一定浓度的溶液；（2）将溶液置于电热鼓风干燥箱中，进行预处理；（3）将预处理后的溶液转移至反应釜中，进行水热处理；（4）将得到的碳点溶液进行离心、洗涤等操作，得到纯净的碳点；（5）将碳点分散于适当溶剂中，制备成碳点墨水。
三、白光LED的制备及性能测试1. 白光LED的制备本实验采用蓝宝石基片作为基底，通过高温烧结工艺制备白光LED芯片。
在芯片上涂覆自制的碳点墨水，以形成具有不同颜色的复合薄膜。
经过一系列封装工艺后，得到白光LED器件。
2. 性能测试（1）发光性能测试：使用荧光分光光度计对碳点的发光性能进行测试，包括发光光谱、色坐标等；使用积分球对白光LED的发光性能进行测试，包括亮度、色温等。
（2）稳定性测试：对白光LED进行长时间工作测试，观察其发光性能的变化情况。
四、结果与讨论1. 碳点的制备结果通过水热法成功制备了固态发光碳点。
通过调整反应条件，可得到不同尺寸和光学性能的碳点。
此外，碳点具有较好的水溶性，可分散于多种溶剂中。
2. 发光性能分析（1）光谱分析：通过荧光分光光度计测试得到碳点的发光光谱。
Ca_3(VO_4)_2∶Eu^(3+)的燃烧合成及光致发光
Ca_3(VO_4)_2∶Eu^(3+)的燃烧合成及光致发光钟路平;郭清峰;周小春;陈红梅;范洪玲【期刊名称】《硅酸盐通报》【年(卷),期】2008(27)4【摘要】以稀土氧化铕、偏钒酸铵、硝酸钙为原料,以尿素作燃烧剂,采用燃烧法合成了Ca3(VO4)2∶Eu3+。
利用XRD,SEM,荧光分光光度计对其结构、形貌和发光性能进行了表征,并探讨其实际应用的可能性。
结果表明,燃烧法合成的稀土Eu3+掺杂Ca3(VO4)2荧光粉颗粒规则、均一,发射主峰位于614.0nm,是现有PDP商品(Y,Gd)BO3∶Eu3+红色荧光粉的良好替代品。
【总页数】4页(P867-870)【关键词】燃烧合成;钒酸钙;荧光粉;光致发光【作者】钟路平;郭清峰;周小春;陈红梅;范洪玲【作者单位】井冈山大学化学化工学院;包头轻工职业技术学院轻化工程系;井冈山大学体育学院【正文语种】中文【中图分类】O644.17【相关文献】1.柠檬酸溶胶燃烧工艺参数对Ca_3(VO_4)_2:Eu~(3+)发光性能的影响 [J], 李钧甫;邱克辉;赵洁;徐磊;李峻峰;鲁雪光2.一种新型白光荧光粉Sr_(1.5)Ca_(0.5)SiO_4∶Eu^(3＋),Tb^(3＋),Eu^(2＋)的合成与光致发光(英文) [J], 陈茜;赵君风;余丽萍;荣春英;李承志;廉世勋3.Ca_3(VO_4)_2:Eu^(3+),Bi^(3+)荧光材料的结构及性能研究 [J], 钟路平;周小敏;刘新平;周小春4.(Yb^(3+),Nd^(3+))∶Ca_3(VO_4)_2晶体的电荷补偿与分凝系数的关系 [J], 赵志伟;姜彦岛5.(Nd^(3+),Yb^(3+))∶Ca_3(VO_4)_2晶体的极化研究 [J], 赵志伟;姜彦岛因版权原因，仅展示原文概要，查看原文内容请购买。
《白光LED用固态发光碳点的快速制备及发光性能研究》
《白光LED用固态发光碳点的快速制备及发光性能研究》篇一一、引言随着科技的发展，照明技术也在不断进步。
白光LED作为一种新型的照明技术，因其高亮度、低能耗和长寿命等优点，在照明领域得到了广泛的应用。
而固态发光碳点作为一种新型的发光材料，具有优异的发光性能和良好的稳定性，被广泛应用于白光LED的制备中。
因此，研究白光LED用固态发光碳点的快速制备及发光性能具有重要的理论和实践意义。
二、固态发光碳点的快速制备2.1 制备方法本研究采用一种简单的水热法，通过控制反应条件，快速制备出固态发光碳点。
具体步骤如下：首先，将含有碳源的溶液进行高温处理，使其在水中发生水解和碳化反应；然后，通过控制反应温度和时间，使碳点在溶液中形成并生长；最后，通过离心、洗涤等步骤，将制备好的碳点进行分离和纯化。
2.2 制备条件优化在制备过程中，我们通过调整反应温度、时间、碳源种类等因素，对制备条件进行了优化。
实验结果表明，在一定的温度和时间内，选择合适的碳源种类和浓度，可以有效地提高碳点的产率和发光性能。
此外，我们还通过添加表面活性剂等物质，改善了碳点的分散性和稳定性。
三、固态发光碳点的发光性能研究3.1 发光性能测试我们通过紫外-可见吸收光谱、荧光光谱、寿命测试等手段，对制备好的固态发光碳点的发光性能进行了测试。
实验结果表明，该碳点具有优异的发光性能，其发光峰位可调，且具有较高的量子产率和良好的稳定性。
此外，我们还研究了碳点的光学性质和能级结构，为其在白光LED中的应用提供了理论依据。
3.2 在白光LED中的应用我们将制备好的固态发光碳点应用于白光LED的制备中，通过调整碳点的浓度和掺杂量，实现了对白光LED发光性能的优化。
实验结果表明，添加适量的碳点可以有效地提高白光LED的亮度和色纯度，同时延长其使用寿命。
此外，我们还研究了碳点在白光LED中的发光机制和能量传递过程，为进一步优化白光LED 的性能提供了有益的参考。
四、结论本研究采用简单的水热法，快速制备了固态发光碳点，并对其发光性能进行了研究。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｃ ｉ ｒ ａＳＯ Ｂ 片状 单 晶 的方 法 ， 析 并 确 认 该 晶体 解
成原料 ， 又作为助熔剂 ， 能够显著降低材料 的合
成 温度 ； 一 方 面 ， 素 离 子 参 与 成 键 ， 获 得 另 卤 将 比对应 金 属 含 氧 酸 盐 更 高 的稀 土 离 子 发 光 效 率 Ｊ 同时 ， 。 卤硅 酸 盐 发 光 材 料 支 持 稀 土 离 子
中 图分 类 号 ： ４ ２ ３ ０ ８．１
ＤＯ Ｉ：１ ３ ８ ｇ ｂ ０． ７８ ／ｆｘ ２０１ ３ ０． ９８ ２１ ０ ８ １
１ 引
言
的 发光 ， 别 是 Ｅ ｈ 和 Ｃ “ 等 ｄｆ 迁 发 光 的 特 ｕ ｅ ．跃 高 效基 质 。而基 质 的构 成 对 发 光 性 能起 决 定 性
的实 际分子式 ， 论 了其 晶体形貌 与 晶体结 构 讨
并 进 一 步 测 试 了 荧 光 光 谱 特 性 。研 究 发 现 ， Ｃ ｉ ｒ Ｅ 材 料 可 被 近紫 外 （０ ４ ０ｎ ａＳＯＢ２ ｕ ： ３０～ ５ ｍ）
有效 激发 ， 生发射 主 峰位 于 ４ ０ｎ 产 ７ ｍ左 右 的较强
递 过程 、 晶场 强 度 和 共 价 性 ， 终 影 响 材 料 的发 最 光 效 率 和发 光 特 性 Ｊ 由 于硅 酸盐 结 构 中 的 。
ｄｏｅ Ｌ Ｄ） 体 光 源 的研 制 ， 人 们 的 这 种 需 ｉ ，Ｅ 固 ｄ 使 求 成 为 可能 ， 有望 发 展 成 为 第 四代 照 明益 枯 竭 、 境 污 染 日 环 益严重 ， 们 急需 寻 找一种 高效 节能 、 寿命 、 人 长
无 污 染 的 光 源 。 白光 发 光 二 极 管 （ ｉｈ—ｍｉｉｇ Ｌｇ ｔ ｔｎ ｅ ｔ
影 响 ， 质 构 成 的 任 何 变 化 都 可 能 改 变 能 量 传 基
新 型 固态 照 明 用发 光 材 料 Ｃ ３ ｉ４ ｒ ： ｕ ＋ ａ ＳＯ ２ Ｅ ２ 的合成 、 Ｂ 结构与发光性能
夏 志 国 ， 家 跃 李 国武 明 ， 海 燕 孙 ， ，熊 杜
（ ．中 国地 质 大 学 （ 京 ）材 料 科 学 与 工 程学 院 ，北 京 １ 北 １０ ８ ； ０ ０ ３
盐 发 光材 料 的 晶 体 结 构 复 杂 ， 以往 的 研 究 又 过 多 关 注 于材 料 的发 光 性 能 而 忽 视 了材 料 的结 构 与 性 能 的 关 系 ， 而 产 生 了 一 批 发 光 性 能 优 异 从
现 白光 输 出 。 近 年来 ， 卤素 化 合 物 的 发 光 含
现节 能 的绿 色 照 明¨ 。 白光 Ｌ Ｄ 的基 本 思 路 Ｅ 之 一是 以近 紫外 （ ＝３ ０～ ２ Ｅ）Ｌ Ｄ为 芯 Ａ ７ ４ ０Ｂ Ｅ 片 ， 合蓝 色 、 色 和红 色 光 转 换 发 光 材 料 来 实 结 绿
（ ｉ 一 仅 可 形 成 孤 立 的 （ ｉ 单 四面 体 ＳＯ ） 不 ＳＯ ） 及 （ｉＯ ） 双 四面 体 ， 可 以形 成 环 状 、 状 和 Ｓ 还 链 层 状 硅氧 骨 干 等 多 种 空 间 结 构 ， 使 得 卤 硅 酸 这
２ ．北京工商大学 化 学与环境工程学院 ， 京 北
１０４ ） ００ ８
摘要： 制备了一种 Ｅ 掺杂的新型 Ｃ ｉ Ｂ ｕ ａ Ｏ ｒ蓝色发光材料， Ｓ 详细研究了其晶体结构组成。采用助熔剂法
生长 出 Ｃ ｉ ｒ ａＳ Ｂ 片状 单 晶， 析并 证实 该 晶体 为 Ｃ ，ｉ ｒ， Ｏ 解 ａＳＯ Ｂ 其结 构基 元 中存在 交替 排 列 的 Ｃ ２ ｉ 和 ａＳＯ Ｃ Ｂ： 。荧光光谱测试表明 ： ａＳＯ Ｂ Ｅ 材料可被近紫外光 （０ ４ ０ｎ 有效激发 ， 生较强 的蓝 光 ａ ｒ层 Ｃ ｉ ｒ： ｕ ３ ０～ ３ ｍ） 产 发射 ， 发射主峰位 于 ４ ０ｎ ７ ｍ左右 ， 品的紫外一 样 可见 （ Ｖ—ｉ） ｕ Ｖ ｓ光谱进 一步证实了其有效吸收近紫外光 的特征 。
第３ ２卷
第 １ ０期
发 光 学 报
ＣＨＩ ＮＥＳ Ｊ Ｅ ＯＵＲＮＡＬ ＯＦ ＬＵＭ Ｉ ＮＥＳ ＥＮＣＥ Ｃ
Ｖ０Ｉ３ Ｎｏ ０ ．２ ．１ ０ｃ ．．２０１ ｔ １
２１ 年 ｌ ０１ ０月
文 章 编 号 ： ００７ ３ （０ ）００ ８ －５ １０ － ２ ２ １ １ －９ ８ ０ １ ０
杂 的新 型 Ｃ ｉ ｒ 色 发 光 材 料 ， 晶 体 结 ａＳＯ Ｂ 蓝 但 构 未 知 ８ ｌ １ ｏ。基 于 此 ， 文 采 用 助 熔 剂 法 生 长 － ２ 本
卤铝 （ ） 盐 “ 和 卤磷 酸 盐 ¨ 镓 酸 等 。 对 于 卤 硅 酸盐 发 光 材料 ： 方 面 ， 土 卤化 物 既作 为 合 一 碱
收 稿 日期 ： ０ １ ６ ８； 订 日期 ： ０ １０ － ２１－ － 修 ００ ２ １－８３ ０ 基金项 目：国家 自然 科 学基金 （ １０ １６） ５ ０ ２ ４ ；教 育部博 士点 新教 师基金 （０ ９０ ２２ ０ ２ ；中央 高校基 本科 研 业务 费专 项基 金 ２ ０ ０ ２ １０ ０ ） （０ ０ Ｙ ５ ２ １ Ｙ Ｌ ０ ） ２ １Ｚ ３ ， ０ １ Ｘ ０ ５ ；中国科学院长春应化所稀土资源利用 国家重点实验室开放基 金（ Ｅ Ｕ ０ １ １ 资助项 目 Ｒ Ｒ ２ １０４） 作者简介 ： 夏志 国（９ ９一） １７ ，男，湖北武汉人 ， 博士 ，副教授 ，主要从事稀土发光材料的研究。 Ｅ ｍ ｉ ｉ ｇ ｃｇ ．ｄ ． ｎ Ｔ ｌ ０ ０ ８３ ２ ５ — ａｌ ａ ＠ ｕ ｂ ｅｕ ｃ ， ｅ：（ １ ）２ ２ ７９ ：ｘ ｚ
材料 成 为 白光 Ｌ Ｄ用 光转 换 材 料 领 域 一个 新 的 Ｅ 研究 热 点 。 有 报 道 的 白光 Ｌ Ｄ 用 含 卤素 化 ， Ｅ 合 物发 光 材 料 包 括 卤硅 酸 盐 Ｊ 卤 硼 酸 盐 、 、
而 晶体结 构 未 知 的化 合 物 ¨ ” 。 ｊ 本 小 组 曾制 备 出了一 种 性 能 优 异 的 Ｅ 掺 ｕ
研究表 明， 卤硅 酸 盐 基 质 的 Ｃ ｉ ｒ： ｕ 材 料 是 一 种 优 良 白光 Ｌ Ｄ用 蓝 色 荧 光 粉 。 ａＳ Ｂ２Ｅ Ｏ Ｅ
关
键
词 ：白光 Ｌ Ｄ照 明；蓝色荧光粉 ；卤硅酸盐 ；晶体 结构 ； Ｅ 稀土发光
Ｐ Ｓ ７ ．５ Ｈ ＡＣ ： ８ ５ ． ｘ Ｐ Ｃ： ８５ ＡＣ ７ ５ Ｈ 文献标识码 ： Ａ
