电工基础习题1
电工基础习题+答案
电工基础习题+答案一、单选题（共60题，每题1分，共60分）1、1度电可供220V.40W的灯泡正常发光( )。
A、45hB、25hC、40hD、20h正确答案：B2、(考点:电容的并联)两个电容器并联,若C1=3C2,则C1、C2所带电荷量q1、q2的关系是( )A、q1=3q2B、q2=3q1C、q1=q2D、不能确定正确答案：A3、(考点:磁场对通电导线的作用力)安培定律适应于( )磁场中。
A、匀强B、非匀强C、匀强和非匀强D、以上都不是正确答案：A4、(考点:磁场对通电导线的作用力)磁体之间的相互作用是通过磁场发生的。
对磁场认识正确的是( )。
A、某点磁场的方向与放在该点小磁针静止时N极所指方向-致B、磁感线有可能出现相交的情况C、若在某区域内通电导线不受磁场力的作用,则该区域的磁感应强度-定为零D、磁感线总是由N极出发指向S极正确答案：A5、(考点:电容的概念)某电容器两端的电压为20V,它所带的电荷量为0.5C,如果将它两端的电压降到10V,则( )A、电荷量保持不变B、电容量保持不变C、电荷量减少一半D、电容量减少一半正确答案：B6、(考点:电阻串联)串联电路具有的特点是( )A、负载电阻上消耗的功率之和等于电路所消耗的总功率B、流过每一个电阻的电流不相等C、各电阻上分配的电压与各电阻的阻值成正比D、串联电路中各电阻两端电压相等正确答案：C7、(考点:电路)下列选项不属于电路的状态的是( )。
A、开路B、铁路C、短路D、通路正确答案：B8、(考点:电位的计算)已知P.Q两点之间的电压UPQ = 7V,若令P点为零电位点,则Q点的电位为( )。
A、-7VB、7VC、无法确定D、0V正确答案：A9、(考点:支路电流法)支路电流法是以( )为未知量,应用基尔霍夫两定律列出联立方程,求出各支路电流的方法。
A、支路电流B、网孔电流C、节点电压D、回路电流正确答案：A10、(考点:闭合电路的欧姆定律)一直流电源电动势为10V,内阻为0.5Ω,外接负载电阻为9.5Ω,则该电路的电流为( )。
(完整版)电工基础习题参考答案
第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。
2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。
9N ，且为斥力。
3。
电荷周围存在的特殊物质叫电场。
4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。
在金属导体中电流方向与电子的运动方向相反。
5。
通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。
4min时间内，通过导体横截面的电荷量为24C。
6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。
7。
电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。
9。
衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。
10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。
11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。
12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。
13。
全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。
14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。
电流在单位时间内所做的功叫做电功率。
电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。
如果把它接到110 V的电源上，它实际消耗的功率为 10W 。
17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。
电工基础试题库及答案解析
电工基础试题库及答案解析第一题：电工是一门基础性的职业，掌握电工基础理论知识对于电工工作的顺利进行至关重要。
下面是一套电工基础试题库及答案解析，供广大电工从业人员学习和参考。
试题一：简答题1. 什么是电流？答案解析：电流是电荷在单位时间内通过导线的物理量。
单位是安培(A)。
试题二：选择题1. 下面哪个选项中的材料具有良好的导电性能？A. 木材B. 金属C. 塑料D. 纸张答案解析：B. 金属是一种良好的导电材料，可以有效传输电流。
试题三：计算题1. 如果电路中的电压为12伏特，电阻为4欧姆，那么通过电路的电流是多少？答案解析：根据欧姆定律，电流可以通过电压和电阻的关系来计算。
电流(I) = 电压(U) / 电阻(R) = 12伏特 / 4欧姆 = 3安培。
试题四：判断题1. 串联电路和并联电路的总电阻分别计算方法相同。
答案解析：错误。
串联电路的总电阻可以通过电阻相加来计算，而并联电路的总电阻需要使用倒数计算。
试题五：应用题1. 某个电器的功率为200瓦特，工作电压为220伏特，求该电器的电流大小。
答案解析：根据功率定律，功率可以通过电流和电压的关系来计算。
功率(P) = 电流(I) * 电压(U)。
所以，电流(I) = 功率(P) / 电压(U) = 200瓦特 / 220伏特≈ 0.91安培。
以上是电工基础试题库及答案解析的一部分，希望对广大电工从业人员的学习和实践有所帮助。
电工基础知识是电工工作的基石，只有牢固掌握了基础知识，才能在实际工作中熟练应用。
祝大家在电工职业道路上取得更大的成功！。
电工基础1
1-1、电路的基本知识一、填空题1、理想的电路元件实际是指代表的元件，也叫元件。
2、电路的主要作用是用于电能的、、和。
另外，电路还可以实现电信号的、和。
3、电路可以用来表示。
为了方便画图，实际上通常采用来画电路图。
二、判断题1、蓄电池和电动机都是电源。
（）2、由理想电路元件组成的电路称为电路模型。
（）3、一般的电路图都详细地给制了电路的全部无器件及它们的连接方式。
（）三、选择题1、电路通常由（）部分组成。
A 2B 3C 4D 52、下列属于负载的是（）A 电视机B 发电机C 熔断器D电动机3、方框图一般用于（）电路。
A 很简单的B 较简单的C 较复杂的D任何电路四、简答题1、电路通常由哪几部分组成？各部分的功能和作用是什么？2、什么叫电路模型？为什么要引入电路模型？1-2 电路中的基本物理量电流和电流密度一、填空题1、有规则的定向运动称为电流。
为了统一起见。
规定以的运动方向为电流方向。
2、电流的大小定义为：在内通过导体横载面电荷量的多少。
3、根据电流随时间的变化情况。
电流可分为和两大类，凡大小和方向都不随时间变化的电流称为，符号是DC，凡大小和方向都随时间变化的电流称为，符号是。
4、流过导体的电流称为，用符号表示。
5、选择合适的导线截面积，就是要使导线的允许的范围内，以保证。
二、判断题1、金属导体中的电流是由电子流形成的，故电子的运动方向就是电流的方向。
（）2、导体允许的电流密度越大，则允许通过的电流就越小（）三、选择题1、单位时间内通过导体截面的电荷量越大，则电流就（）A、越大B、越小C、为零D、不确定2、如果在2分钟内通过导体横截面的电量是1.2C，则导体中的电流I等于（）AA、1.2 B 、1 C、0.1 D、0.01四、简答题1、导体允许的电流密度与哪些因素有关？当导线中的电流超过允许电流值时，会引起什么不良后果？2、电路中产生电流的条件有哪些?五、计算题1、在6分钟内，通过某导体横截面的电荷量为9C，则电流是多少安？折合多少毫安？2、如图所示电路中，电流的参考方向如图所示，已知下图中I1 =5A I2=-3A，请指出电流实际方向电压、电位与电动势一、填空题1、电压是衡量本领大小的物理量。
电工基础试题1
电工基础试题（一）★★★一、选择题1. 电荷的基本单位是（ C ）。
A．安秒 B. 安培 C. 库仑 D. 千克2． 1安培等于（ B ）微安。
A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。
A. 3B. 1/3C. 9D. 1/94. 当电源频率增加后,分别与灯泡串联的R、L、C3个回路并联,与（ B ）串联的灯泡亮度增加。
A. RB. LC. CD. R和LE. R和C5．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ D ）。
A. 2B. 4C. 1/2D. 1/46. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。
A. 相同B. 较大C. 较小7．电路主要由负载、线路、电源、（ B ）组成。
A. 变压器B. 开关C. 发电机D. 仪表8．电流是由电子的定向移动形成的,习惯上把（ D ）定向移动的方向作为电流的方向。
A. 左手定则B. 右手定则C. N-SD.正电荷E. 负电荷9、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（ B ）代数和。
A. 电流B. 电量(电荷)C. 电流强度D. 功率10．导体的电阻不但与导体的长度、截面有关,而且还与导体的（ D ）有关。
A. 温度B. 湿度C. 距离D. 材质11．正弦交流电的有效值等核最大值的（ D ）。
A.1/3B. 1/2C. 2D. 0.712．阻值不随外加电压或电流的大小而改变的电阻叫（ C ）。
A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻13．阻值随外加电压或电流的大小而改变的电阻叫（ D ）。
A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻14. 电容器在直流稳态电路中相当于( B )。
A. 短路B. 开路C. 高通滤波器D. 低通滤波器15．半导体的电阻随温度的升高 ( C )。
大一电工基础试题及答案
大一电工基础试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为该导体的（）。
A. 电阻B. 电容C. 电感D. 电导答案：A2. 欧姆定律表明，导体两端的电压与通过它的电流成正比，其比例常数称为（）。
A. 电阻B. 电容C. 电感D. 电导答案：A3. 电路中，当电阻R为定值时，电流I与电压U之间的关系是（）。
A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：A4. 电路中，电阻R为定值时，电压U与电流I的乘积表示的是（）。
A. 电阻B. 电容C. 电感D. 电功率答案：D5. 电路中，电容器的充放电过程遵循的规律是（）。
A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：D6. 电路中，电感器的自感电动势与电流变化率的关系是（）。
A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：A7. 在交流电路中，电感器的感抗与频率的关系是（）。
A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：A8. 在交流电路中，电容器的容抗与频率的关系是（）。
A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：B9. 电路中，串联电路的总电阻等于各部分电阻的（）。
A. 和B. 积C. 差D. 商答案：A10. 电路中，并联电路的总电阻与各部分电阻的关系是（）。
A. 和B. 积C. 倒数之和D. 商答案：C二、填空题（每题2分，共20分）1. 电路中，电阻R的单位是欧姆，符号为Ω。
2. 电路中，电流I的单位是安培，符号为A。
3. 电路中，电压U的单位是伏特，符号为V。
4. 电路中，电功率P的单位是瓦特，符号为W。
5. 电路中，电能W的单位是焦耳，符号为J。
6. 电路中，电容器的单位是法拉，符号为F。
7. 电路中，电感器的单位是亨利，符号为H。
8. 电路中，频率f的单位是赫兹，符号为Hz。
9. 电路中，感抗XL的单位是欧姆，符号为Ω。
电工基础测试题+答案
电工基础测试题+答案一、单选题（共65题，每题1分，共65分）1.磁感应强度B穿过任意闭曲面的通量为（)A、常数B、零C、不为零D、不确定正确答案：B2.两个阻值相同的电阻，并联后总电阻为5欧姆。
将他们改为串联，总电阻为()欧姆。
A、20B、25C、10D、5正确答案：A3.在叠加的各分电路中，不作用的电压源用()代替A、电阻B、受控电压源C、开路D、短路正确答案：D4.每只日光灯的功率因数为0.5，当N只日光灯相并联时，总的功率因数（)A、等于0.5B、大于0.5C、小于0.5正确答案：A5.绕线式三相感应电动机，转子串电阻起动时（)A、起动转矩增大，起动电流不变B、起动转矩减小，起动电流增大C、起动转矩增大，起动电流增大D、起动转矩增大，起动电流减小正确答案：D6.动态元件的初始储能在电路中产生的零输入响应中（ )A、稳态分量B、仅有稳态分量C、既有稳态分量，又有暂态分量D、仅有暂态分量正确答案：D7.如果三相异步电动机电源电压下降10%,此时负载转矩不变，则转子电流I2()A、减小B、不变C、增加正确答案：C8.适当增加三相绕线式感应电动机转子电阻R,时，电动机的（ )A、I,减少，T增加，T不变，s增加B、I减少，T增加，T增大，S增加C、I,增加，T增加，T不变，s增加D、I增加，T减少，T不变，增加正确答案：A9.叠加定理只适用于A、交流电路B、直流电路C、线性电路正确答案：C10.已知某元件在关联参考方向下，吸收的功率为10KW,如果该元件的端电压为1KV,则流过该元件的电流为()A、-10AB、10AC、-10MaD、10a正确答案：B11.一台Y/y,-12和一台Y/y,-8的三相变压器，变比相等，能否经过改接后作并联运行（)A、能B、不改接也能C、不能D、不一定正确答案：A12.一个12V、6W的灯泡，接在6V电路中，通过灯泡的实际电流是()A、2AB、1AC、0.5AD、0.25A正确答案：D13.矢量A-z(e,+e,+e)在点M(1,1,1)处的旅度为()A、Jzeg+xze,+xyeB、ex+ey+ezC、ex-ex-eD、0正确答案：D14.314uF电容元件用在100Hz的正弦交流电路中，所呈现的容抗值为()A、5.1ΩB、0.197ΩC、31.8Ω正确答案：A15.若描述电路特征的所以方程都是线性代数方程或线性微积分方程，则这类电路是()电路A、线性B、积分C、微分D、非线性正确答案：A16.三相发电机绕组接成三相四线制，测得三个相电压u=U=U=220V,三个线电压U=380V,U=Ua=220V,这说明（)。
电工基础同步练习1

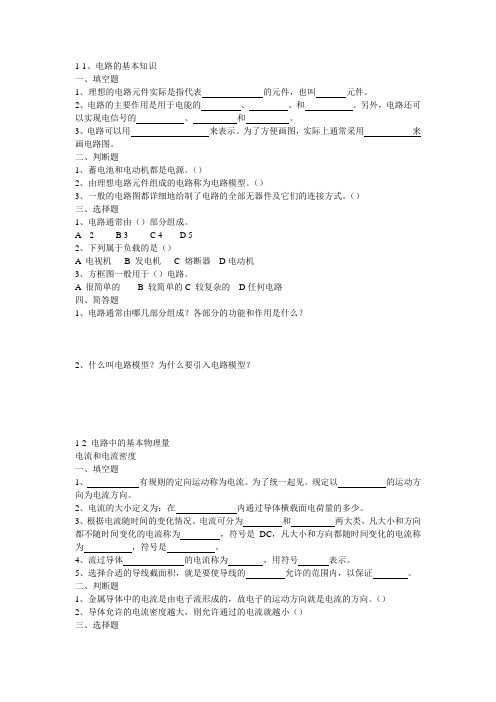

1-1、电路的基本知识一、填空题1、理想的电路元件实际是指代表的元件，也叫元件。
2、电路的主要作用是用于电能的、、和。
另外，电路还可以实现电信号的、和。
3、电路可以用来表示。
为了方便画图，实际上通常采用来画电路图。
二、判断题1、蓄电池和电动机都是电源。
（）2、由理想电路元件组成的电路称为电路模型。
（）3、一般的电路图都详细地给制了电路的全部无器件及它们的连接方式。
（）三、选择题1、电路通常由（）部分组成。
A 2B 3C 4D 52、下列属于负载的是（）A 电视机B 发电机C 熔断器 D电动机3、方框图一般用于（）电路。
A 很简单的B 较简单的C 较复杂的 D任何电路四、简答题1、电路通常由哪几部分组成各部分的功能和作用是什么2、什么叫电路模型为什么要引入电路模型1-2 电路中的基本物理量电流和电流密度一、填空题1、有规则的定向运动称为电流。
为了统一起见。
规定以的运动方向为电流方向。
2、电流的大小定义为：在内通过导体横载面电荷量的多少。
3、根据电流随时间的变化情况。
电流可分为和两大类，凡大小和方向都不随时间变化的电流称为，符号是DC，凡大小和方向都随时间变化的电流称为，符号是。
4、流过导体的电流称为，用符号表示。
5、选择合适的导线截面积，就是要使导线的允许的范围内，以保证。
二、判断题1、金属导体中的电流是由电子流形成的，故电子的运动方向就是电流的方向。
（）2、导体允许的电流密度越大，则允许通过的电流就越小（）三、选择题1、单位时间内通过导体截面的电荷量越大，则电流就（）A、越大B、越小C、为零D、不确定2、如果在2分钟内通过导体横截面的电量是，则导体中的电流I等于（）AA、 B 、1 C、 D、四、简答题1、导体允许的电流密度与哪些因素有关当导线中的电流超过允许电流值时，会引起什么不良后果2、电路中产生电流的条件有哪些五、计算题1、在6分钟内，通过某导体横截面的电荷量为9C，则电流是多少安折合多少毫安2、如图所示电路中，电流的参考方向如图所示，已知下图中I1 =5A I2=-3A，请指出电流实际方向。
电工基础知识题库(经典题库)(1)
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.电烙铁用于( )线接头等。
A.锡焊B.洞焊C.铁焊答案:A2. 配电室内设值班室，该室边缘距配电柜的水平距离大于( )并采用屏障隔离。
A.0.5m；B.1m；C. 1.5m；D.2m答案:B3. 额定电压为35kV的跌开式高压熔断器用于保护容量不大于( )kVA的变压器。
A.540B.750C.320答案:C4. 相同线电压下，负载作三角形连接时的有功功率是星形连接时有功功率的( )倍。
A.√3B.1／√3C. 3D. 1答案:C5. 导线的中间接头采用铰接时,先在中间互绞( )圈。
A. 1B. 2C. 3答案:C6. 测量电感大小时，应选用( )。
A.直流单臂电桥B.直流双臂电桥C.交流电桥D.万用表答案:C7. 有两根同种材料的电阻丝，长度之比为1:2，横截面积之比为2:3，则它们电阻之比( )A.1:2B.2:3C.3:4D.4:5答案:C8. 吊出的变压器铁心暴露在空气中的时间规定为小于( )。
A.10hB.16hC.24hD.48h答案:B9. 低压电容器的放电负载通常使用( )。
A.灯泡B.线圈C.互感器答案:A10. 离开特种作业岗位达( )个月以上的特种作业人员，应当重新进行实际操作考核，经确认合格后方可上岗作业。
A. 5B. 4C. 3D. 6答案:D11. 不能改变异步电动机转速的方法是( )。
A.改变电源频率B.改变磁极对数C.改变电压D.改变功率因数答案:D12. ( )kV及以下的电压互感器高压侧必须装设高压熔断器。
A.35B.110C.220答案:A13. 对于暂停用电不足15天的大工业电力用户，在计算其基本电费时，原则是( )。
A.全部减免;B.按10天计算;C.不扣减;D.按15天计收答案:C14. 下列说法中，正确的是( )。
(完整版)电工基础习题册
第一章电路基础知识§1—1电流和电压一、填空题1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。
2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。
3、金属导体中自由电子的定向移动方向与电流方向____________。
4、电流分为_________和_______两大类,凡_____________________________的电流称为_______________，简称_________;凡_________________________________的电流称为________________,简称__________.5、若3min通过导体横截面的电荷量是1。
8C,则导体中的电流是____________A.6、测量电流时,应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。
7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。
8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为U a、U b，则a、b两点间的电压U ab=_________________；U ba=_______________。
9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。
10、电动势的方向规定为在电源内部由________极指向_______极.11、测量电压时,应将电压表和被测电路______联,使电压表接线柱的正负和被测两点的电位_______。
12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端.电流表的a应接电阻的_______端.二、判断题1、导体中的电流由电子流形成，故电子流动的方向就是电流的方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题
1． 概念题
1-1 （1）电路由哪三个基本部分组成的？
（2）电路的主要作用是哪两个方面？
（3）什么叫电路模型？为什么要用电路模型的方法来表示电路？
（4）某元件的电压和电流采用的是关联参考方向，当元件的P > 0时，该元件是产生还是吸收功 率？该元件在电路中是电源还是负载？
（5）某一元件的电压与电流的参考方向一致时，就能说明该元件是负载。
这句话对吗？ （6）一个5K Ω、0.5W 的电阻器，在使用时允许流过的电流和允许加的电压不得超过多少？ （7）额定电流为100A 的发电机，只接60A 的照明负载，还有电流40A 流到哪里去了？ （8）一只110V 、8W 的指示灯，现在接在380V 的电源上，问要串多大的电阻值的电阻？该电阻 应选用多大瓦数的？
（9）U ab 是否表示a 端的电位高于b 端的电位？
1-2 在下列各图中，已知I = -2A ，试指出哪些元件是电源哪些是负载。
题 1-2图
1-3 （1）一个恒压源向外电路供电时，若再并一个电阻，这个电阻是否会影响原来外电路的电压和电
流？
（2）一个恒流源向外电路供电时，若再串一个电阻，这个电阻是否会影响原来外电路的电压和电 流？
（3）根据电源的外特性，实际电源通常用哪两种不同的模型来表示?它们对外电路而言有什么特点? （4）当电压源内阻R o 多少时，称为恒压源 ；当电流源内阻R o 多少时，称为恒流源；恒压源和恒 流源能否进行等效变换,为什么?
（5）有些同学常常把电流源两端的电压认作零，其理由是：电流源内部不含电阻，根据欧姆定律，U=RI=0×I=0这种说法错在哪里？
（6）凡是与电压源并联的电流源其电压是一定的，因而后者在电路中不起作用；凡是与电流源串
联的电压源其电流是一定的，因而后者在电路中也不起作用 。
这种观点是否正确？
1-4 在实际电路中，有的电源确实是起电源作用的，有的则相当于负载。
这种说法对吗？在题1-4图中
的两个元件各起什么作用。
1-5 （1）基尔霍夫电流定律的内容是什么？它的适用范围如何？
（2）基尔霍夫电压定律的内容是什么？它的适用范围如何？
1-6 试求题1-6图所示电路中A 点和B 点的电位。
如将A 、B
两点直接联接或接一电阻，对电路工 作有无影响？
题1-6图 题1-7图
1-7 试问题1-7图所示电路中的电流I 及电压U AB 是多少？
1-8 在题1-8图中，已知U 1 = 10V ，U S1 = 4V ，U S2 = 2V ，R 1 = 4Ω，R 2 = 2Ω，R 3 =5Ω，试问开路电压
U 2等于多少？
1-9 试问题1-9图中A 点的电位等于多少？ 1-10 在题1-10图示电路中，求A 点的电位U A 。
题1-8图
题1-9图1-11 题1-11图示电路中，如果15 电阻上的电压降为30V ，其极性如图所示，试求电阻R 及电位U B 。
题1-10图 题1-11图
1-12 （1）应用叠加原理可否说明在单电源电路中，各处的电压和电流随电源电压或电流成比例地变化？
（2）已知有源二端网络端口的开路电压V O 和短路电流I S ，如何求出等效内阻R O 。
1-13 电路如题1-13图所示。
当开关闭合时，安培计读数为0.6A ，伏特计读数为6V ；当开关断开时，伏
特计读数为6.4V ，试问图中V S 、R o 、R L 是多少？
1-14 在题1-14图中，当
R L = 5
Ω时，I L = 1A ，若将R L 增加为15Ω时，I L = ？
题1-13图 题1-14图
2． 计算与仿真题
1-15 在题1-15图中，求通过电压源的电流I 1、I 2及其功率，并说明是起电源作用还是起负载作用。
1-16 试用电压源与电流源等效变换的方法计算题1-16图中2Ω电阻上的电流I 。
题1-15图 题1-16图
1-17 试用支路电流法和节点电压法计算题1-17图中各支路电流。
1-18 试用叠加原理求题1-18图示电路中的电流I 。
题1-17图 题1-18图
1-19 试用戴维宁定理计算题1-15图所示电路中的电流I 3。
1-20 试用戴维宁定理计算题1-16图所示电路中2Ω电阻上电流
I 。
1-21 试用叠加原理计算题1-21图所示电路中各支路的电流和各元件（电源和电阻）两端的电压，并说
明功率平衡关系。
题1-21图 `题1-22图
1-22 试用戴维宁定理计算题1-22图所示电路中R 1上的电流I 。
1-23 试用戴维宁定理计算题1-21图所示电路中1Ω电阻的电流。
1.-24 试用戴维宁定理计算题1-21图所示电路中4Ω电阻的电流。
1-25 试用叠加原理计算题1-25图所示电路中各元件的电流和两端的电压，并说明功率平衡关系。
（a ） （b ）
题1-25图
1-26 试用戴维宁定理将题1-26图所示的各电路化为等效电压源。
（a ） （b ） （c ）
题1-26图
1-27 试求题1-27图示电路中的电流I 及恒流源I S 的功率。
1-28 试求题1-29图示电路中的电流I 。
题1-27图 题1-28图
1-29 试用戴维宁定理求题1-29图示电路中的电流I 。
题1-29图
1-30 在题1-30图示电路中，U S1 = 4V ，R 1 = 3Ω，R 2 = R 3 = 2Ω，问要使I 2 = 0，U S2 = ？
题1-30图 题1-31图
1-31 试求题1-31图示电路中的电压U 1、U 2。
1-32 试求题1-32图示电路中的电流I 。
1-33 试求题1-33图示电路的戴维宁等效电路。
1-34 试求题1-34图示电路中各支路的电流。
1-35 试求题1-35图示电路中电压U 2及各支路的电流。
题1-32图 题1-33图
题1-34图 题1-35图。
