5-3凸透镜成像规律
新人教版八年级物理上册第五章第三节《凸透镜成像规律》优质课件
1.有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混 在一起，外形完全一样，小明要想找出自己的眼镜，下列做法正确的是（ C ） A.用手摸镜时，中间厚边缘薄的是近视眼镜 B.拿着镜片近距离看书本上的字，把字放大的是近视眼镜 C.让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视眼镜 D.让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视眼镜
（1）组装器材：小明小组组装的实验装置如图所示，则他们接下来还需 要进行的调整是：_向__下__调__整__光__屏__，__使__烛__焰__、__凸__透__镜__和__光__屏__的__中__心__在__同__一__高_ _____（详细写出需要调整的器材和具体的调整方法）。
（2）调整完成后，老师安排各个小组都使用焦距为10cm的凸透镜进行实 验，并把其中七个小组的实验结果画在了同一幅图中，其中1′是蜡烛放在1 位置所成的像，2′是蜡烛放在2位置所成的像，分析__4_、__5___两组数据可知， 当物体位于二倍焦距以外时成倒立、 ___缩__小___ （选填“缩小”、“放大” 或“等大”）的实验，根据此原理制成了_照__相__机___ （选填“照相机”、 “投影仪”或“放大镜”）．若要观察蜡烛在6和7两个位置时所成的像， 小明等同学观察的方法是__去__掉__光__屏__透__过__凸__透__镜__观__察__ 。
u>2f 2f>u>f
u<f
像的性质 正倒 大小 虚实 倒立 缩小 实像 倒立 放大 实像 正立 放大 虚像
像距与焦距的关系 应用
f ＜v ＜2f v ﹥ 2f
照相机 投影仪 放大镜
想一想
1.u=2f时，成像有什么特点？ 倒立等大的实像，物像异侧 2.u=f时，成像有什么特点？ 不成像
专题35 凸透镜成像规律与应用(解析版)
专题35 凸透镜成像规律与应用凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。
凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。
一、凸透镜成像规律：1、凸透镜静态成像规律物距(u)u>2f u=2f f<u<2f u=f u<f像距(v)f<v<2f v=2f v>2f不成像v>u正倒倒立倒立倒立正立大小缩小等大放大放大虚实实像实像实像虚像应用照相机、摄像机测焦距幻灯机、电影机、投影仪强光聚焦手电筒、平行光线放大镜特点二倍焦距分大小一倍焦距分虚实物像位置关系物像异侧物像异侧物像异侧物像同侧成像作图也可以结合下图记忆：例题1 （2021上海）凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，能成像的性质是（）A．放大实像B．放大虚像C．等大实像D．缩小实像【答案】D。
【解析】凸透镜焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，物距大于二倍焦距，考点透视迷津点拨与点对点讲练根据凸透镜成像规律可知，此时成倒立、缩小的实像，选D。
【点拨】已知物距、像距或成像性质中的任意一项，都可以判断其他两项。
另外，已知物距和像距的关系（常常以图的形式已知），也可以判断像的性质，u>v，成倒立、缩小的实像；当u<v，成倒立、放大的实像；当u=v,成倒立、等大的实像。
对点练：（2021江苏苏州高新区实验初级中学三模）小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是______（选填“放大”、“缩小”或“等大”）的。
若将凸透镜向右移动______cm，屏上即可再次成清晰的像。
【答案】放大 15。
【解析】当如图位置时，物距u=25cm，像距v=40cm，u<v，光屏上恰能成清晰的倒立、放大的实像；若将凸透镜向右移动15cm，此时物距u=40cm，像距为25cm，根据折射时光路是可逆的可知，此时屏上可再次成清晰倒立、缩小的实像。
第5章 第3节 凸透镜成像的规律(第2课时)
重点突破
课堂检测
上一页
返回首页
下一页
学霸智慧课堂·物理·八年级上册
5
【重点解读】 1．光路的可逆性：透镜位置不动，对调蜡烛和光屏，依然成 像，但像的大小会更换。 2．遮挡问题：物体某点在光屏上成的像，是该点发出的所有 经过凸透镜折射后折射光的交点，遮挡一部分透镜后，仍有部分 光线透过，像依然完整，但像变暗。
知识导航
重点突破
课堂检测
上一页
返回首页
下一页
学霸智慧课堂·物理·八年级上册
7
【变式 1－2】小华在做“探究凸透镜成像规律”的实验时， 凸透镜的位置固定不动，实验操作规范，在图示位置时，烛焰恰 好在光屏上成清晰的像。
(1)这个像的成像原理与 照相机 (填“放大镜”“投影仪”或 “照相机”)的成像原理相同。
知识导航
重点突破
课堂检测
上一页
返回首页
下一页
学霸智慧课堂·物理·八年级上册
26
9．一天晚上，小林和小军想利用爷爷的放大镜来探究“凸透镜的成像 规律”，但他们不知道此凸透镜的焦距。小林提议借助手电筒发出的平行 光来测焦距，可小军认为借助于手电筒里的小电珠也可测出焦距，他的做 法是将小电珠、凸透镜、光屏按如图所示固定在光具座上，调节小电珠到 凸透镜的距离，同时从紧贴透镜开始向右移动光屏，观察光屏上光斑的大 小变化情况，实验现象及数据如表。
知识导航
重点突破
课堂检测
上一页
返回首页
下一页
学霸智慧课堂·物理·八年级上册
12
【变式 2－1】 在做凸透镜成像实验时，将点燃的蜡烛沿着 光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程 中，像的大小及像距的变化情况是( A )
人教版八年级物理上册第5章第3节《凸透镜成像的规律》教案
人教版八年级物理上册第5章第3节《凸透镜成像的规律》教案一. 教材分析《凸透镜成像的规律》是人教版八年级物理上册第5章第3节的内容。
本节主要让学生掌握凸透镜成像的规律，理解实像和虚像的区别，并能够运用所学知识解释生活中的现象。
教材通过实验和实例，引导学生探究凸透镜成像的规律，培养学生的实验能力和解决问题的能力。
二. 学情分析学生在学习本节内容前，已经掌握了平面镜成像的规律，对光学有一定的了解。
但凸透镜成像与平面镜成像存在较大差异，需要学生能够理解和掌握。
此外，学生需要具备一定的实验操作能力和观察能力，能够从实验中总结出凸透镜成像的规律。
三. 教学目标1.知道凸透镜成像的规律。
2.理解实像和虚像的区别。
3.能够运用凸透镜成像的规律解释生活中的现象。
4.培养学生的实验操作能力和观察能力。
四. 教学重难点1.凸透镜成像的规律。
2.实像和虚像的区别。
五. 教学方法1.实验法：通过实验让学生观察和总结凸透镜成像的规律。
2.实例法：通过生活中的实例，让学生理解实像和虚像的区别。
3.讨论法：引导学生分组讨论，培养学生的合作能力。
六. 教学准备1.凸透镜、蜡烛、光屏、刻度尺等实验器材。
2.生活实例图片或视频。
七. 教学过程1.导入（5分钟）通过复习平面镜成像的规律，引导学生思考凸透镜成像与平面镜成像的异同，激发学生的学习兴趣。
2.呈现（10分钟）展示实验器材，向学生介绍实验步骤和注意事项。
然后进行实验，让学生观察凸透镜成像的过程，并记录实验数据。
3.操练（10分钟）学生分组进行实验，亲自动手操作，观察并记录凸透镜成像的规律。
教师巡回指导，解答学生的疑问。
4.巩固（5分钟）学生根据实验数据，总结凸透镜成像的规律。
教师选取部分学生的总结进行点评，指出不足之处，并进行讲解。
5.拓展（5分钟）展示生活中的一些实例，让学生运用凸透镜成像的规律解释这些现象。
学生分小组讨论，并向全班分享讨论成果。
6.小结（5分钟）教师引导学生总结本节课所学内容，强调凸透镜成像的规律和实像与虚像的区别。

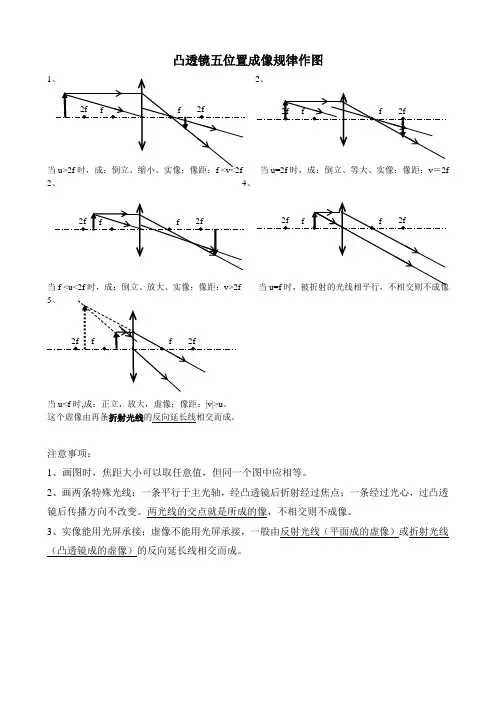

凸透镜五位置成像规律作图
凸透镜五位置成像规律作图
1
2、
当u=2f 时，成：倒立、等大、实像；像距：v ＝2f
2、
4、
当f <u<2f 时，成：倒立、放大、实像；像距：v>2f 当u<f 时,成：正立，放大，虚像；像距：|v|>u 。
这个虚像由再条折射光线的反向延长线相交而成。
注意事项：
1、画图时，焦距大小可以取任意值，但同一个图中应相等。
2、画两条特殊光线：一条平行于主光轴，经凸透镜后折射经过焦点；一条经过光心，过凸透镜后传播方向不改变。
两光线的交点就是所成的像，不相交则不成像。
3、实像能用光屏承接；虚像不能用光屏承接，一般由反射光线（平面成的虚像）或折射光线（凸透镜成的虚像）的反向延长线相交而成。

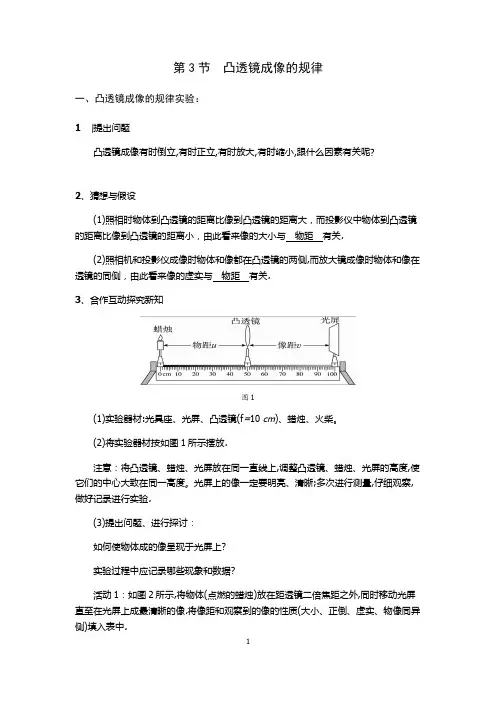

【八年级物理上册】第五章第3节--凸透镜成像的规律
第3节凸透镜成像的规律一、凸透镜成像的规律实验：1\提出问题凸透镜成像有时倒立,有时正立,有时放大,有时缩小,跟什么因素有关呢?2、猜想与假设(1)照相时物体到凸透镜的距离比像到凸透镜的距离大，而投影仪中物体到凸透镜的距离比像到凸透镜的距离小，由此看来像的大小与物距有关.(2)照相机和投影仪成像时物体和像都在凸透镜的两侧,而放大镜成像时物体和像在透镜的同侧，由此看来像的虚实与物距有关.3、合作互动探究新知图1(1)实验器材:光具座、光屏、凸透镜(f=10cm)、蜡烛、火柴。
(2)将实验器材按如图1所示摆放.注意：将凸透镜、蜡烛、光屏放在同一直线上,调整凸透镜、蜡烛、光屏的高度,使它们的中心大致在同一高度。
光屏上的像一定要明亮、清晰;多次进行测量,仔细观察,做好记录进行实验.(3)提出问题、进行探讨：如何使物体成的像呈现于光屏上?实验过程中应记录哪些现象和数据?活动1：如图2所示,将物体(点燃的蜡烛)放在距透镜二倍焦距之外,同时移动光屏直至在光屏上成最清晰的像.将像距和观察到的像的性质(大小、正倒、虚实、物像同异侧)填入表中.图2活动2：如图3所示,将物体(点燃的蜡烛)向凸透镜移近,放在距透镜二倍焦距上,同时移动光屏直至在光屏上成最清晰的像.将像距和观察到的像的性质(大小、正倒、虚实、物像同异侧)填入表中.图3活动3：如图4所示,将物体(点燃的蜡烛)继续向凸透镜移近,放在距透镜一倍焦距和二倍焦距之间,同时移动光屏直至在光屏上成最清晰的像.将像距和观察到的像的性质(大小、正倒、虚实、物像同异侧)填入表中.图4活动4：继续把蜡烛向凸透镜移近,放在距透镜一倍焦距上,这时调整光屏,在光屏上已经看不到蜡烛的像(思考为什么).小组讨论,并将讨论的要点记录下来活动5：如图5所示,将物体(点燃的蜡烛)继续向凸透镜移近,放在距透镜一倍焦距之内,同时用眼睛观察像.将像距和观察到的像的性质(大小、正倒、虚实、物像同异侧)填入表中.图54、实验计录及实验结论∣V∣表示像距的绝对值二、凸透镜成像的图像1、当物体在2倍焦距以外时，成像光路图如图甲（A、B为二倍焦距处，后同）所示，成倒立、缩小的实像。
凸透镜成像的规律
凸透镜成像的规律要点一、凸透镜成像规律1心得：凸透镜的成像规律可以联想它的应用来加以记忆，典型的三个应用是：照相机、幻灯机和放大镜，它们都是利用凸透镜成像规律制成的。
弄清这些仪器的原理，头脑中有使用这些仪器时的情景，就不难记住凸透镜成像的规律了。
2、总结凸透镜成像规律，可简要归纳成“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。
”（1）“一焦分虚实”：物体在一倍焦距以内成虚像，一倍焦距以外成实像。
（2）“二焦分大小”：物距小于二倍焦距，成放大的像，（焦点除外）；物距大于二倍焦距成缩小的。
（3）“成实像时，物近像远像变大”：成实像时，物体靠近透镜，像远离透镜，像逐渐变大。
（4）“成虚像时，物近像近，像变小”：成虚像时，物体靠近透镜，像也靠近透镜，像逐渐变小。
要点二、凸透镜成像光路图1、成倒立缩小实像时，物距2u f>，像距2f v f>>如下图所示：2、成倒立放大实像时，物距2f u f>>，像距2v f>如下图所示：3、成正立放大虚像时，物距u f<如下图所示：类型一、探究凸透镜成像1、（•河北一模）如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．物体放在a点时，成、的实像，就是根据这一原理制成的；当物体由a点运动到c 点，所成的像（选填“逐渐变大”“逐渐变小”或“不变”）。
2. （•大丰市校级一模）在用焦距为10cm的凸透镜来探究成像规律的实验中将蜡烛、凸透镜、光屏依次放在光具座上．蜡烛位置如图所示，这时的物距是 cm，移动光屏，可在光屏上得到一个清晰倒立、的实像；投影仪把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜；给“眼睛”戴上远视眼镜，使烛焰在“视网膜”上成一清晰的像；若取下远视眼镜，为了使光屏上再次得到清晰的像，应将光屏（选填“远离”或“靠近”）透镜。
【变式】把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（）A．7.5cm B．12.5cm C．4.5cm D．10cm类型二、凸透镜成像规律的应用3.（•通辽模拟）某人照相，拍了一张后，他向照相机移近了几步，再拍一张，如果照相机的位置不变，拍照的人应该（）A．把镜头向外拉一些，人像变大B．把镜头向里缩一些，人像变大C．把镜头向外拉一些，人像变小D．把镜头向里缩一些，人像变小类型三、综合应用4. 下列光学仪器的应用，哪个得到的实像比物体大（）A. 放大镜B. 幻灯机C. 照相机D. 潜望镜【变式】（多选）下列说法中正确的是（）A．照相机、幻灯机的镜头都相当于一个凸透镜B．使用幻灯机时，为了在屏幕上得到正立的像，幻灯片应倒立放置C．只要是放大镜，无论什么情况下都能成放大的像D．平面镜能成等大的实像巩固练习一、选择1. 凸透镜所成正立像一定是( )A．像比物大 B．像比物小 C．像物分立透镜两侧 D．像物等大2.（•鄂州模拟）把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A．5 cm B．10 cm C．20 cm D．30 cm3.（多选）如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为f，由此可以判断像距v和物距u所在的范围是（）A．v＜f B．f＜v＜2f C．u＞2f D．f＜u＜2f4. 物体沿凸透镜主光轴从2倍焦距处匀速向外移动的过程中，像的大小和速度将（）A．像变大，速度变大 B．像变大，速度不变C．像变小，速度变小D．像变小，速度不变5. 用同一凸透镜在光具座上分别探究甲、乙两物体的成像情况．实验时甲、乙两物体直立于光具座上，且甲物体比乙物体长些，它们经凸透镜成像后，下列说法中正确的是( )A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成等大的实像，则甲的像一定比乙的像短C．若它们都成缩小的实像，则甲的像一定比乙的像长D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短二、填空7.将一个凸透镜对准太阳光，可在距透镜10cm的地方得到一个最小亮点。
凸透镜成像规律五张图ppt课件
可编辑ppt
3
探究凸透镜的成像规律
焦距f=5cm，
2f=10cm
2f
f
f
2f
u<2f， 不成像 （同侧）正立，放大，虚像 放大镜
可编辑ppt
4
探究凸透镜的成像规律
• 焦距f=5cm，2f=10cm
2f
f
u=2f， v=2f 倒立，等大，实像
f
可编辑ppt
2f
5
探究凸透镜的成像规律
• 焦距f=5cm，2f=10cm
2f
f
f
u=f， 不成像
可编辑ppt
2f
6
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
可编辑ppt
7
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
探究凸透镜的成像规律
物距
u
2f
轴
像距 v
像
光心
可编辑ppt
1
探究凸透镜的成像规律
焦距f=5cm，2f=10cm
2f
f
f
2f
u>2f， 2f>v>f 倒立，缩小，实像 照相机
可编辑ppt
2
探究凸透镜的成像规律
• 焦距f=5cm，2f=10cm
2f
f
f
2f
2f>u>f， v>2f 倒立，放大，实像 投影仪
第五章 第3节 凸透镜成像的规律
课时教案
（3）怎样使完整的像出现在光屏的中央？
F形发光体、凸透镜、光屏在同一水平高度，
使发光物体完整的像呈现在光屏中央。
（4）如何找到清晰的像？
不断前后移动光屏，找到像的边缘最清晰，像最小最亮的位置。
（5）如何测量物距和像距？
借助光具座上的刻度尺测量像到凸透镜的距离为像距v,发光物体到凸透镜的距离为物距u。
3、实验思路：在本次实验，我们需要改变那个量，观察或测量什么呢？
改变物距，找到清晰的像，观察像的虚实、大小、正倒等情况。
4、设计表格
物距/cm
像的性质
像距/cm 虚实大小正倒
5、实验过程：
（1）将凸透镜固定在0cm刻度线处，将发光物体固定在距离凸透镜较远处，即25cm处，移动光屏，使光屏上呈现清晰的像，观察像的虚实和正倒，测出物距和像距，记录在表格中。
（2）移动发光物体向凸透镜靠近5cm，移动光屏，使光屏上呈现清晰的像，观察像的虚实和正倒，测出物距和像距，记录在表格中。
（3）再仿照前一步，将发光物体依次靠近凸透镜5村cm，继续进行实验，直到发光体靠近凸透镜。
6、进行试验，收集数据
实验过程中分析讨论：物距小于多少时，光屏上看不到像了，可能是什么原因？
取走光屏，从光屏一侧观察，发现看到放大的像，但是光屏上没有，联想到放大镜的成
备课组长审核：签名：。
3_凸透镜成像规律五幅图
凸透镜成像规律
实象：实际光线汇聚而成，能够用光屏承接（像能在光屏上显现出来），物和像在凸透镜两侧。
虚象：由反射光线、折射的延长线或反向延长线相交而成，（不是实际光线汇聚），不能用用光屏承接。
物和像在凸透镜同侧。
（1）当2
<<，成倒立、缩小的实像
u f
f v f
>时，2
应用：
（2）当2
=，成倒立、等大的实像
u f
v f
=时，2
应用：找焦距（还有其他办法估测焦距吗？）
（3）当2
>，成倒立、放大的实像
f u f
v f
<<时，2
应用：
（4）当u f
=时不能成像有像距吗、在哪里？
（5）当u f
<时成正立、放大的虚像
应用：
归纳：一倍焦距定虚实，二倍焦距定大小、物近像远像越大。
（怎么理解？）
思考：
1、假如邀请你为八一班拍班级合影，发现有一部分同学没有被照相机取景器取进去，那么接下来摄影师应离同学______一些；同时他还应将照相机的镜头______（选填“向前伸”或“向后缩”）。
2、英语老师在给我们上英语课时，想把字母“F”通过投影仪投影在银幕上，但是在银幕上显示的“”，你该怎么帮老师放置幻灯片呢？通过你的帮助已经可以银幕上显示“F”，但是字母太小，你认为有那些方法可以将字母变大呢？（相信自己一定会的）。
