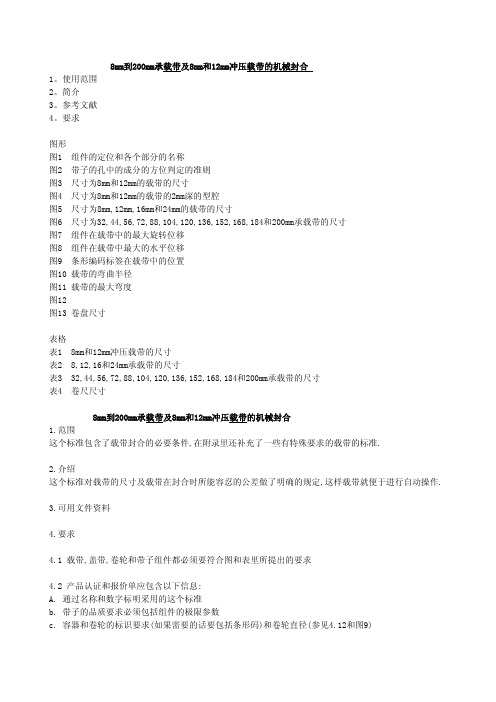

载带设计相关参数
EIA481标准全中文版本
8mm到200mm承载带及8mm和12mm冲压载带的机械封合1。
使用范围2。
简介3。
参考文献4。
要求图形图1 组件的定位和各个部分的名称图2 带子的孔中的成分的方位判定的准则图3 尺寸为8mm和12mm的载带的尺寸图4 尺寸为8mm和12mm的载带的2mm深的型腔图5 尺寸为8mm,12mm,16mm和24mm的载带的尺寸图6 尺寸为32,44,56,72,88,104,120,136,152,168,184和200mm承载带的尺寸图7 组件在载带中的最大旋转位移图8 组件在载带中最大的水平位移图9 条形编码标签在载带中的位置图10 载带的弯曲半径图11 载带的最大弯度图12图13 卷盘尺寸表格表1 8mm和12mm冲压载带的尺寸表2 8,12,16和24mm承载带的尺寸表3 32,44,56,72,88,104,120,136,152,168,184和200mm承载带的尺寸表4 卷尺尺寸8mm到200mm承载带及8mm和12mm冲压载带的机械封合1.范围这个标准包含了载带封合的必要条件,在附录里还补充了一些有特殊要求的载带的标准.2.介绍这个标准对载带的尺寸及载带在封合时所能容忍的公差做了明确的规定,这样载带就便于进行自动操作.3.可用文件资料4.要求4.1 载带,盖带,卷轮和带子组件都必须要符合图和表里所提出的要求4.2 产品认证和报价单应包含以下信息:A. 通过名称和数字标明采用的这个标准b. 带子的品质要求必须包括组件的极限参数c. 容器和卷轮的标识要求(如果需要的话要包括条形码)和卷轮直径(参见4.12和图9)d. 运送条件,储存条件和时间e. 卷轮所能容纳的组件的重量.注意:一个太重的卷轮可能不能在所有的生产线上正常运作.同样,卷轮包含的组件在生产中也可能超过工人举起的极限重量.4.3 尽管尺寸都在文件的图表中详细给定的参数里,但是个别条件的存在还是可能导致载带的功能性问题甚至是补给系统的问题:a. 基准有载带类型,带厚T,型腔深度T2,口袋外表面宽B2,型腔的间距P1,卷轮的外延直径A,以下情况可能会导致带子补给系统出现问题,因此引用文件中的要求时要适当考虑:b. 带宽8,12,16和24mm的承载带,根据4.5和4.11可以知道,如果S1<1.0mm(见表2和图5),就没有足够的面积让载带和盖带得到很好的封合,因此其作为认证书和价格要求的一部分应该给予适当的考虑.c. 使用者可能会遇到给料慢从而使组件堆集的问题,这是由于载带和盖带在进料加工运作时的剥离导致的静电效应(吸引和排斥)造成的.这种现象可能会导致设备移动,或者远离使用者能看到的点,结果在放置中出现mis-pick或者non-pick.为了把这种效应降低到最小,把包装材料,封合设备以及环境和条件的控制达到最优化可以有效的驱散积聚的电荷.这种电荷,被称为tribo电荷,可以通过指导方针EIA-541进行控制.4.4 组件不能从载带的型腔中滑落出来,而且在机械操作中当其移动到盖带顶部的时候要保持原来的位置.(见注意第一条,表1,2和3)4.5 盖带不能完全覆盖调载带的边缘,或者覆盖任何一个链轮齿孔洞.4.6 当带子绕在卷轮上的时候紧挨着的2层带子不能粘在一起.4.7 不管是包装,原料还是成型工艺都不应该对其机械和电性能以及标记的组件造成负面影响.中间和最终的包装,可以查看EIA-383"电气元件的运送准备",EIA-541"对ESD敏感的材料的包装标准”，EIA-583“对湿度敏感的材料的包装标准”和EIA-624“产品包装上的条形码的标准”。
第二章-电子封装的基本工艺-PDF全
点面积大，无方向性，可自动化焊接。
三种引线键合的焊接拉力比较
热压焊：<0.05N/点 超声焊：>0.1N/点（Al丝, 40µm） 热超声焊：0.07-0.09N/点（Au丝, 25µm）
引线键合可能产生的失效
脱焊(lift-off)：原因是焊盘上存在有机沾污或是 表面氧化层太厚 疲劳断裂(fatigue break)：原因是生成金属间化 合物，使接触电阻增大。金属间化合物形成的同 时，在焊接点产生空洞，在热冲击、温度循环过 程中，空洞越来越大，导致焊点断裂。 （金属间化合物的生成是二种金属键合的关键， 金属间化合物的剪切强度比纯金和纯铝高。）
TAB的应用
主要应用在低成本，大规模生产的电子产品。
TAB的引线在九十年代： 200—300根，内引线间距50—80um，外引线
间距<0.3mm 2000年：达到800—1000根引线
2.2.3 倒装焊
倒装焊（FCB）是芯片面朝下，芯片焊区直接与基板 焊区直接互连的一种方法。
优点： • 互连线短，互连电容、电阻、电感小，适合高频高速器件； • 占基板的面积小，安装密度高； • 芯片焊区可面分布，适合高I/O器件； • 芯片安装和互连可以同时进行，工艺简单、快速，适合
1.热压焊：
利用加热和加压力使金属丝与Al或Au金属焊区压焊在一 起。 原理:使焊区金属塑性形变，破坏压焊界面氧化层，使金属 丝和焊区金属接触面产生原子间吸引力，达到键合的目的。 此外，界面上、下金属在加热加压下相互镶嵌。 焊接压力：0.5-1.5N/点 焊头温度：150℃ 芯片温度：>200℃ 缺点：高温：氧化，生成金属间化合物；
第二章 电子封装的基本工艺
1+X集成电路理论习题及答案
1+X集成电路理论习题及答案1、在电子产品测试中需保证测试环境稳定，其中使用环境稳定是指（）。
A、软件的工作参数稳定B、模拟真实用户使用时的场景C、使用人员操作得当D、硬件的工作参数稳定答案：B2、单晶硅锭切片后需要进行倒角，其目的是( )。
A、确定定位面B、产生精确的材料直径C、去除硅锭两端的不符合直径要求的部分D、去除硅片边缘锋利的棱角答案：D定位面研磨时为了确定硅锭的定位面。
径向研磨获得更精确的直径。
切割分段是为了去除硅锭两端的不符合直径要求的部分。
倒角是为了去除硅片边缘锋利的棱角使硅片边缘获得平滑的半径周线。
3、在使用万用表之前先应（）。
A、机械调零B、选择合适的量程C、选择合适的挡位D、表笔短接答案：A4、下列描述正确的是（）。
A、DIP和S0P封装一般为重力式分选B、PLCC和LCCC封装一般为重力式分选C、QFP和SOP封装一般为重力式分选D、BGA封装一般为重力式分选答案：A5、一般情况下，待编至( )颗时，需更换卷盘，并在完成编带的卷盘上贴上小标签，便于后期识别。
A、2000B、4000C、6000D、8000答案：B一般情况下，待编至4000颗左右时，需要更换卷盘，即一盘编带一般装有4000颗的芯片。
6、二氧化硅和碳在( )℃的环境下反应可生成粗硅。
A、100~200B、500~700C、700~900D、1600~1800答案：D因为硅—氧之间的键结很强，所以二氧化硅非常稳定，因此要用碳进行还原反应则需要很高的温度。
一般工业上将二氧化硅和碳在1600~1800℃的温度下反应，破坏硅—氧之间的键结，进而生成粗硅和一氧化碳。
7、重力式分选机进行芯片检测时，测试机对芯片测试完毕后，将检测结果通过（）把结果传回分选机。
A、串口B、GPIBC、数据线D、VGA答案：B8、下面选项中不属于激光打字的优点的是（）。
A、塑封体上易反复进行B、字迹清晰C、精度高D、不易擦除答案：A9、塑封一般采用（）为塑封料。

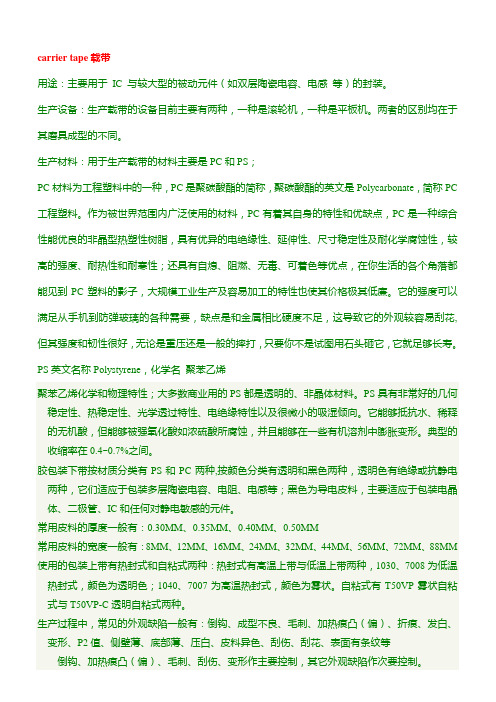

SMD载带
carrier tape载带用途：主要用于IC 与较大型的被动元件（如双层陶瓷电容、电感等）的封装。
生产设备：生产载带的设备目前主要有两种，一种是滚轮机，一种是平板机。
两者的区别均在于其磨具成型的不同。
生产材料：用于生产载带的材料主要是PC和PS；PC材料为工程塑料中的一种，PC是聚碳酸酯的简称，聚碳酸酯的英文是Polycarbonate，简称PC 工程塑料。
作为被世界范围内广泛使用的材料，PC有着其自身的特性和优缺点，PC是一种综合性能优良的非晶型热塑性树脂，具有优异的电绝缘性、延伸性、尺寸稳定性及耐化学腐蚀性，较高的强度、耐热性和耐寒性；还具有自熄、阻燃、无毒、可着色等优点，在你生活的各个角落都能见到PC塑料的影子，大规模工业生产及容易加工的特性也使其价格极其低廉。
它的强度可以满足从手机到防弹玻璃的各种需要，缺点是和金属相比硬度不足，这导致它的外观较容易刮花,但其强度和韧性很好，无论是重压还是一般的摔打，只要你不是试图用石头砸它，它就足够长寿。
PS英文名称Polystyrene，化学名聚苯乙烯聚苯乙烯化学和物理特性；大多数商业用的PS都是透明的、非晶体材料。
PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。
它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。
典型的收缩率在0.4~0.7%之间。
胶包装下带按材质分类有PS和PC两种,按颜色分类有透明和黑色两种，透明色有绝缘或抗静电两种，它们适应于包装多层陶瓷电容、电阻、电感等；黑色为导电皮料，主要适应于包装电晶体、二极管、IC和任何对静电敏感的元件。
常用皮料的厚度一般有：0.30MM、0.35MM、0.40MM、0.50MM常用皮料的宽度一般有：8MM、12MM、16MM、24MM、32MM、44MM、56MM、72MM、88MM 使用的包装上带有热封式和自粘式两种：热封式有高温上带与低温上带两种，1030、7008为低温热封式，颜色为透明色；1040、7007为高温热封式，颜色为雾状。
封装规范 - ANSI EIA-481 -C_CHN_
c）组件的最大旋转角度是 20°（见图 7）。 d）组件的最大侧向偏移限制为 0.5mm（见图 8） e） 更加精确的载带要求请见本标志的附件 2. 无论载带中是否有组件，都应该无损地通过半径为 R 的圆弧。
图 5. 带宽为 8mm、12mm、16mm 和 24mm 承载带尺寸 详细要求见 4.0 节（所有尺寸单位：mm）
注解
1. 由 A0、B0 和 K0 共同决定的腔体应该有足够的空间去承载组件： a) 组件不应该伸出载带的上表面。 b) 在顶层的料膜被揭开以后，可以从垂直方向没有机械约束地取出组件。 c) 对于包装中的组件的旋转角度的限制见图 7。 d) 组件侧向最大偏移限制为 1.0mm（见图 8） 2. 无论载带中是否有组件，都应该无损地通过半径为 R 的圆弧（见图 10）。
1. 引导带至少有 400mm 长度的料膜，其中包括至少 100mm 长度由料带密封的空载带。 整个引导带也可以完全由被料膜密封的空载带构成。
2. 载带末尾又料膜密封的空白带的长度至少是 160mm。整个载带必须以这样的方式从料 盘上释放，即：当载带的最后一部分从料盘上退卷的时候应该确保载带没有损失而且 不会有元件剩余在腔体内。 图 13. 料盘尺寸 详细要求见 4.0 节（所有尺寸单位：mm）
用），使得用户可能会供料不足。该现象可能导致器件的偏移或者在拾 取的点位就被抛掉，最终导致贴片过程中的吸件不良（mis－pick）或 者缺件（non－pick）。为了尽量减小该现象的发生，建议优化包装材
料、贴片机设备和环境控制，以有效地消散掉积累的静电。这种电荷
通常是摩擦电荷，需要根据 EIA－541 的指导来控制。 4.4 应该避免组件掉出载带的腔体，在去除上面的料膜之后应该保持组件的位 置，以便自动化操作（见 Note1，表 1、2 和 3）。 4.5 料膜不能超出载带的边缘或者覆盖某些扣链齿轮的孔。 4.6 当料带卷在 Reel 载具上时，相邻层之间的料带不应该粘在一起。 4.7 包装材料和工艺不应该对组件的标志（Marking）、机械和电气特性产生负面 的影响。对于中级和终级的封装，可以参考 EIA－383“运输电子电气组件所要 做的准备工作”、EIA－541“ESD 敏感相关的封装材料标准”、EIA－583“潮湿 敏感相关的封装材料标准”和 EIA－624“非零售产品封装条码标签标准”。 4.8 载带应该禁得起载带封装的零件在储存过程中不在容器中发生污染物转移
