斯伦贝谢公司新一代测井仪器Scanner家族
斯伦贝谢推出磁共振自动调频测井仪
斯伦贝谢推出磁共振自动调频测井仪
佚名
【期刊名称】《《石油工业计算机应用》》
【年(卷),期】2006(14)1
【摘要】斯伦贝谢公司推出了新的磁共振自动调频测井仪器。
在静态磁场Bo发生变化时，仪器能够自动调节并校正仪器的工作频率，当金属碎屑粘附在仪器的永久磁铁上时，就会发生这种变化。
Bo场直接影响到拉莫尔频率。
传统上，拉莫尔频率是在测井之前的拉莫尔频率搜索作业（LFST）期间确定的。
测井期间，新仪器监测Bo的变化，当Bo的变化超过指定的门限值时，完成新的LFST。
【总页数】1页(P49)
【正文语种】中文
【中图分类】P631.83
【相关文献】
1.斯伦贝谢推出磁共振自动调频测井仪 [J],
2.斯仑贝谢公司推出新型核磁共振测井仪 [J],
3.斯伦贝谢新型高清晰度能谱测井仪——Litho Scanner的崛起 [J], 尹成芳;柯式镇
4.斯伦贝谢新一代核磁共振测井仪MR Scanner [J], 肖亮
5.斯伦贝谢推出核磁共振测井新工具 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
油套管腐蚀工程测井技术
82近年来，南海西部油田在文昌和涠洲油田陆续发现油套管损坏的情况，油套管完整性缺陷可能破坏油气藏和井身结构，导致频繁修井、增加费用，甚至导致油气井过早关停或油气泄漏爆炸，给油田的安全生产和海洋的环境保护带来较大风险。
据统计，油气井腐蚀成本估计约占总作业成本的3%，美国的腐蚀成本达到1700亿美元，50%以上的成本是可以通过计划、评价和管理等方法节省的，而有效的油套管腐蚀检测技术显得尤为重要。
本文将着重介绍海上油套管腐蚀工程测井技术，以便评估油套管腐蚀情况，优选合理的治理措施。
1 工程测井技术介绍工程测井法是修井施工中常用的油套管技术状况检测方法，其检测速度快，尤其在深井检测中，可以比机械法减少作业时间，检测结论也较准确。
部分井可先采用工程测井法，在快速检测出漏点的基础上，对重点怀疑井段再用机械法（如可多次座封的封隔器）复检验证。
1.1 PMIT-多臂井径成像测井技术[1]（1）仪器介绍。
PMIT-Multi Finger Imaging Tool 井径测井一般在压井状态下进行，也可过油管测井，海上油田使用的主要有24，40，60和80臂四种型号（图1），分别适用于不同尺寸油套管。
PMIT 结合UTT（Ultrasonic Thickness Tool）或MTT（Magic Thickness Tool）可以观察到管径内外壁的腐蚀变形情况。
PMIT井陉仪通用技术指标：耐温：150℃；耐压：15000PSI；圆周精度：±0.7mm；臂最小推靠力：0.75lb；臂最大推靠力：1.25lb；测斜精度：5°。
其中60臂井径仪技术指标：仪器外径：102mm；测量范围：114mm～245mm；最小分辨半径：0.17mm；纵向分辨率：4.2mm；横向分辨率：1.5mm。
（2）实现功能。
PMIT的数据评价系统包括三个软件，其中MITcal程序对原始数据进行采集和刻度；MITpro程序可对油、套管进行统计分析，快速识别破损区域，可列成图表形式；MIT view程序，可以通过计算机从不同角度、不同深度直接观察井况。

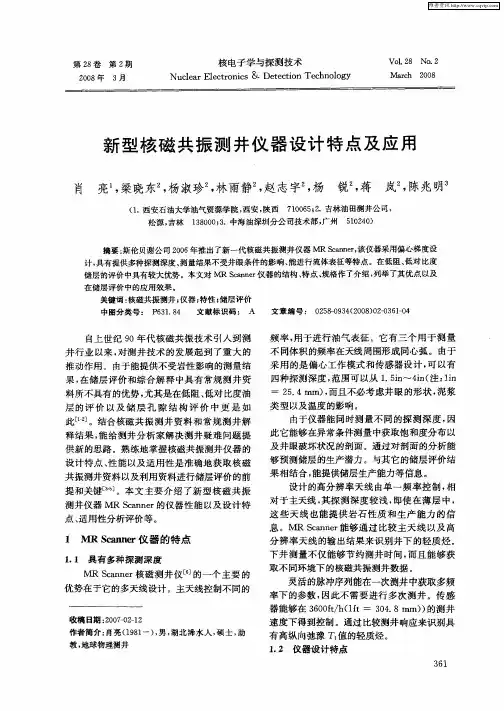

新型核磁共振测井仪器设计特点及应用
ｌ ＭＲ ｃｎ ｅ 仪器 的特点 Ｓ ａ ｎｒ
１ １ 具有 多种 探 测深 度 ． ＭＲ Ｓ ａ ｎ ｒ核 磁 测井 仪 的一 个 主 要 的 ｃｎ ｅ
优势在于它的多天线设计 。主天线控制不同的
灵活的脉冲序列能在一次测井 中获取多频 率下 的参数 ， 因此不需要 进行 多次测 井。传感
２ 适 用性评价
２ １ ＭＲ Ｓａ ｒ 量 能使储 层评 价简 单化 ． ｃｌ 测 ￣ｅ ＭＲＳａ ｎｒ ｃｎ ｅ 在设 计 中采用 梯度 场 ， 同时 使
（） 有 良好 的油气 表征 能力 ； ５具 （） 以得 到不 同探 测 深度 下 的横 向弛 豫 ６可
深的探测深度使得 Ｎ ＭＲ测量结果能避免 储 层 破坏 带 的影 响 ， 些 测量结 果 包括 ： 这 总孔 隙
度 ； 隙大小分布 ； 孔 渗透率 ； 束缚流体和可动流
时间（ ）纵向弛豫 时间（ １等信息 。 、 丁）
类 型 以及 温度 的影 响 。
供新 的思路 。熟 练地 掌握 核磁共 振 测井 仪 器 的 设 计 特 点 、 能 以及 适 用 性 是 准 确地 获 取 核 磁 性
由于仪器能同时测量不 同的探 测深 度 ， 因 此 它能够在异常条件测量中获取饱和度分布以 及井 眼破坏 状 况 的剖面 。通 过对 剖 面 的分析 能
够 预 测 储层 的生产 潜力 。与其 它 的储层 评价 结
共振测井资料以及利用资料进行储层评价的前 提 和关键 ］ 。本文主要介绍 了新 型核 磁共振
测井 仪器 ＭＲ ｃｎ ｅ 的仪器 性 能 以及 设 计 特 Ｓ ａｎ ｒ 点 、 用性 分析 评价 等 。 适
果相结合 ， 能提供储层生产能力等信息 。 设计 的高分辨率天线 由单一频深圳分 公司技术部 ， ３００３ 广州
ThrubitsTBT资料处理技术
TBT交叉偶极声波处理TBT是斯伦贝谢公司过钻头测井系统ThruBits的新型声波测井仪器，有SonicScanner小型化之称，结构示意图如下图1。
主要特点一是无割缝仪器外壳设计，各模式井筒波响应及频散效应可数学模拟[1]，二是CHIRP偶极声波发射器具有连续、宽频、高信噪比等优势，三是12级独立的接收器组较大程度地改善了波形数据质量。
其接收器间距为4英寸，单极发射器到第1组接收器间距为5.85英尺、偶极发射器到第1组接收器间距为6.5英尺。
图1 Thrubits TBT仪器结构示意图目前Thrubit交叉偶极声波处理软件已完成了数据预处理，纵波、横波、斯通利波慢度及能量提取等功能模块的开发测试。
针对页岩气水平井TBT测井数据特征形成了余弦镶边带通滤波技术、波形可视化刻度技术，全波慢度、能量提取技术。
软件时差能量分析模块已投入生产使用，在川渝页岩气23井次的TBT交叉偶极声波处理中取得了较好的应用效果，各向异性分析模块正在改进完善中。
一、TBT关键采集信息及数据预处理斯伦贝谢公司过钻头测井系统ThruBits提供给用户的野外数据格式为DLIS 文件，其中包括了单极发射记录的12组高频全波波形和12组低频全波波形，它们分别用于纵波和斯通利波信息提取，如下表1所示。
偶极发射记录4 个方位共48组横波波形，主要用于地层横波信息提取及各向异性分析，如下表2所示。
表1 Thrubits TBT单极方式关键采集信息表2 Thrubits TBT交叉偶极方式关键采集信息测井时，接收器除了接收到我们需要的有用声波以外，还接收了沿井眼或井壁传播的其他类型波，它们的存在会对计算结果产生较大影响。
在对波形信息提取前，需要对各组波形开展带通滤波处理工作，特别是针对小型化的过钻头交叉偶极声波资料，对各组波形进行带通滤波处理非常重要。
带通滤波处理是以快速傅立叶变换理论为基础，针对水平井页岩气测井资料，我们设计了余弦镶边带通滤波器，取得了较好的应用效果，其频率响应如图2所示。

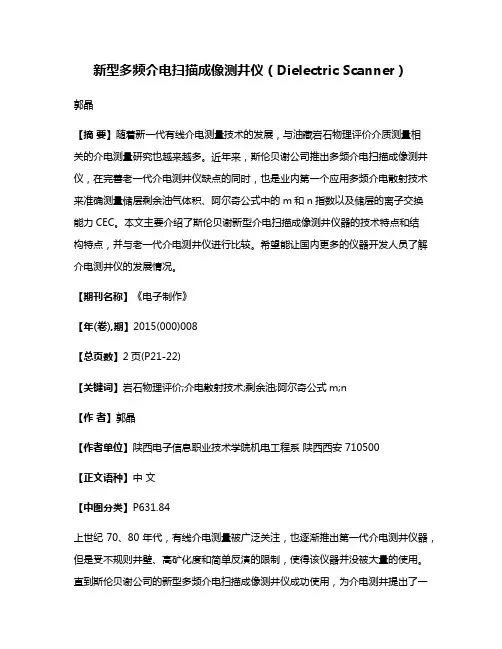

新型多频介电扫描成像测井仪（Dielectric Scanner）
新型多频介电扫描成像测井仪（Dielectric Scanner）郭晶【摘要】随着新一代有线介电测量技术的发展，与油藏岩石物理评价介质测量相关的介电测量研究也越来越多。
近年来，斯伦贝谢公司推出多频介电扫描成像测井仪，在完善老一代介电测井仪缺点的同时，也是业内第一个应用多频介电散射技术来准确测量储层剩余油气体积、阿尔奇公式中的m和n指数以及储层的离子交换能力CEC。
本文主要介绍了斯伦贝谢新型介电扫描成像测井仪器的技术特点和结构特点，并与老一代介电测井仪进行比较。
希望能让国内更多的仪器开发人员了解介电测井仪的发展情况。
【期刊名称】《电子制作》【年(卷),期】2015(000)008【总页数】2页(P21-22)【关键词】岩石物理评价;介电散射技术;剩余油;阿尔奇公式m;n【作者】郭晶【作者单位】陕西电子信息职业技术学院机电工程系陕西西安 710500【正文语种】中文【中图分类】P631.84上世纪70、80年代，有线介电测量被广泛关注，也逐渐推出第一代介电测井仪器，但是受不规则井壁、高矿化度和简单反演的限制，使得该仪器并没被大量的使用。
直到斯伦贝谢公司的新型多频介电扫描成像测井仪成功使用，为介电测井提出了一种新的发展方向。
岩石介电常数主要取决于岩石骨架的介电常数和孔隙度中所含流体的介电常数，也和组成岩石颗粒的分布和结构有关，主要造岩矿物和石油、天然气的相对介电常数与水的相对介电常数比，有很大的差异。
在常温、射频频率下石油的相对介电常数为2～4，而水却高达80，因此，当储集层的含水饱和度为不同值时，岩石的介电常数就呈现很大的差异，区别油、水层有很好的效果。
岩石的介电常数随外加电磁场频率的变化而变化，这种现象成为频散。
图1是斯伦贝谢的EPT测井仪电极板结构示意图，发射天线发射的电磁波，一部分在泥饼中反射，一部分由泥饼透射进入地层，根据波的反射规律。
可以证明，平行与截面的电磁波速度分量与介质中的速度是一样的，因此，沿地层和泥饼截面传播的电磁波速度就是地层中的传播速度，两个接收天线测量电磁波的幅度衰减，测量的二个接收天线间的相位移可用传播时间来表示。
岩性扫描测井技术在渤海复杂砂岩储层的应用
岩性扫描测井技术在渤海复杂砂岩储层的应用王培春;吕洪志;崔云江【摘要】复杂砂岩储层储量参数计算及流体识别困难,渤海A油田尝试应用岩性扫描测井技术.与元素俘获能谱测井利用中子俘获反应获取地层元素相比,岩性扫描测井(Litho Scanner)可通过中子非弹性散射反应获得Al、Mg、C等元素.岩性扫描测井能确定复杂砂岩储层矿物类型和含量,估算岩石骨架密度和计算孔隙度、饱和度等参数.利用岩性扫描测井计算得到的饱和度与基于常规电阻率测井计算得到的饱和度相结合,能够有效判别储层流体性质.岩性扫描测井技术为今后其他类似油气田的参数计算和流体判别提供了思路.【期刊名称】《测井技术》【年(卷),期】2016(040)002【总页数】5页(P184-188)【关键词】岩性扫描测井;复杂砂岩;中子非弹性散射;元素;骨架密度;孔隙度;饱和度;流体识别【作者】王培春;吕洪志;崔云江【作者单位】中海石油(中国)有限公司天津分公司,天津300452;中海石油(中国)有限公司天津分公司,天津300452;中海石油(中国)有限公司天津分公司,天津300452【正文语种】中文【中图分类】P631.840 引言斯伦贝谢公司最新推出了岩性扫描测井仪(Litho Scanner)[1-2]。
相比以前的测井仪器,该仪器测量的元素更多,精度更高,可准确测量地层的镁元素,以区分方解石和白云石;准确测量地层碳元素,进而可推导出总有机碳含量。
岩性扫描测井在准确计算地层元素含量,确定岩性及认识非常规油气资源等方面都有了明显的进步。
本文在介绍岩性扫描测井方法的基础上,分析了岩性扫描在渤海油田的应用。
实际资料应用证实,岩性扫描测井有效解决了孔隙度、饱和度计算和储层流体识别等方面的难题。
1 岩性扫描测井技术岩石由不同矿物所组成,根据不同元素具有特定特征能量的伽马射线可测量地层元素,主要包括Si、Ca、Fe、S、Ti、Gd、Mg、C等。
油气行业使用能谱测量技术主要包括2个方面,一是自然伽马能谱测量技术,使用伽马能谱测定放射性元素衰变时放射出的伽马射线的能级来定量分析天然存在于岩石中的铀、钍和钾元素的含量;二是中子诱发伽马射线俘获能谱测量技术,能够探测储层和烃源岩中矿物中最常见的元素含量。
国外斯伦贝谢电缆测井新技术与应用
斯伦贝谢测井技术的主要发展阶段 -适应油气藏勘探开发的需要
1990年以前
1990年-2000年 2000年-2006年
常规三组合
PeX+元素 声、电成像
扫描 Scanner 系列
SonicScanner MR/RtScanner
2006年-2015年
扫描 Scanner系 列+无化学源新
电缆测井新技术与应用
基于传统“三组合”测井的储层测井解释模型
油气 骨架 粘土
水
W体水a积te模r型 骨架（75%-85%） 流体-水/油气（15%-25%）
传统的9条曲线三组合 测井
自然伽玛-自然电位-井径：储 层
油气 密度-中子-声波：孔隙度
电阻率（深/中/浅）：饱和
粘土
度
岩性密度/介电/核磁
元素能谱测井的原理和过程– 矿物组份和总有机碳量化
将元素干重曲线处理 解释得到矿物组份、 骨架特征参数和总有 机碳含量（TOC)
最新元素测井仪器 - 岩性扫描测井 LithoScanner
仪器设计的创新与突破 高性能的中子发生器（PNG），其输出中子 速度高达每秒3×108个，是普通中子管的2 倍、化学源的8倍以上 掺铈溴化镧（LaBr3:Ce）大晶体探测器， 精度比锗酸铋（BGO）探测器提高两倍以上， 在不牺牲光谱分辨率条件下处理超过每秒 2,500,000计数的计数率，同时高低温性能 优越 改善了原有元素测量精度和准确度
海相
陆相
海陆过渡相
复杂储层的地层测井解释模型
矿物骨架
孔隙
流体类型
体积模型
骨架（>90%） 流体-水/油气（<10%）
传统的9条曲线三组合测 井
大斜度水平井生产测井技术(斯伦贝谢)
大斜度/水平井生产测井技术Schlumberger Private斯伦贝谢Schlumberger Private水平井生产所面临的挑战•初期产量较高•含水上升快•产量递减快•产液剖面测量难•井段产液不均匀•措施作业难•有效期较短…主要难点：¾井下多相流态复杂¾产液剖面测量仪器¾仪器传输方式Schlumberger Private油水均匀混合 速度剖面光滑 持率线性变化 单相水在底部，分散相油在顶部速度和持率变化剧烈水有可能回流分层流动，油水分异呈单相井斜微变，相速度和持率剧变井斜<20°井斜20°～85°井斜85°～95°复杂多相流流态－油水两相流试验Schlumberger Private水平井产液剖面测量－流体扫描成像Flow Scanner具有5个微转子测量分层流速,6对光学和电阻探针测量分层三相持率,实时监测数据质量Schlumberger PrivateFlow Scanner* 仪器示意图H y dra u l i c a c t u a t o r F l ow S c a n n e r *4 MS5 O P、5E P1 mi n i s p i n n e r , 1o p t i c a l p r o b e , 1e l e c t r i c a lp r o b e Minispinner cartridgewith integrated one-wire detectorFluid local velocityOptical GHOST*probesGas holdupElectrical FloView*probesWater holdup5 ft11 ftSchlumberger PrivateFlow Scanner* 流速传感器相速度－Minispinner最新技术；5个微型转子流量计垂直于井轴方向分布； 直接测量气相速度；电动短节扫描转子流量计，精确测定相速度。
sonic scanner声波扫描仪
Sonic Scanner声波扫描仪的工作原理及其应用摘要：本文介绍了Sonic Scanner声波扫描仪的结构、工作原理、记录内容、并对仪器信号在油田中的应用进行了分析，对这种仪器在确定渗透性地层、探测并评价地层裂缝、获取地层方向特性参数、评价地层力学性质等方面的应用价值进行了分析和评价。
关键词：Sonic Scanner声波扫描仪渗透性地层裂缝一、 Sonic Scanner仪器结构简介与电磁和核测井仪器相比，声波仪器下入井内会对其测量产生较大影响。
Sonic Scanner仪器完全不同于其它仪器，其设计、材料和组件都经过特殊设计，可以对其影响进行模拟。
这样在各向同性均质地层中，可以准确预测仪器的影响，在井场可以进行实时校正。
Sonic Scanner仪器在6英尺接收器阵列上有13个轴向接收点，每个接收点有8个周向分布的接收器，总计104个传感器。
三个单极发射器能够获取长源距和短源距数据进行不同探测深度的井眼补偿。
两个正交的偶极发射器能产生弯曲波，用于描述慢地层和各向异性地层的横波慢度。
图1. Sonic Scanner仪器结构图2. Sonic Scanner仪器的规格二、 Sonic Scanner仪器的工作原理Sonic Scanner仪器的发射器-接收器（TR）的几何尺寸和功能经过仔细设计，可以提供不同径向探测深度的纵波、横波、斯通利波和弯曲波慢度测量数据。
这些模式下的测井速度为1800英尺/小时（549米/小时）。
对于地层纵波和横波速度随距井眼距离增加而增加的典型情况，通过增加TR距离来提高探测深度。
Sonic Scanner 仪器将这种长源距方法与井眼补偿TR短源距方法相结合，而且还增加了周向分布接收器。
仪器在6英尺（1.8米）的接收器阵列上有13个轴向接收点。
每个接收点有8个以45°间隔绕仪器放置的接收器，仪器上总计有104个传感器。
在接收器阵列的两端各有一个单极发射器，另一个单极发射器和两个正交定向偶极发射器位于仪器下部较远处Sonic Scanner仪器的三个单极发射器都能产生更强的压力脉冲。
斯伦贝谢公司新一代测井仪器—Scanner家族
斯伦贝谢公司新一代测井仪器—Scanner家族斯伦贝谢公司新一代测井仪器Scanner家族于2006年正式投入油田服务，其家族成员包括MR Scanner、Rt Scanner- Scanner 、Sonic Scanner、 Flow Scanner、Isolation Scanner。
各种仪器已在油田投入使用，取得了很好的效果，为研究疑难储层提供了重要手段。
我们将该家族各仪器的性能逐一介绍如下：1．新型核磁共振测井仪MR Scanner斯伦贝谢公司2006年新推出了Scanner家族的成员—核磁共振仪器MR Scanner，该仪器采用偏心梯度设计，具有多种探测深度、测量结果不受井眼条件的影响、能进行流体表征等特点。
在低阻、低对比度储层的评价中具有较大优势。
MR Scanner 测井仪的主要优点包括：测量结果不受储层破坏带的影响；可以通过径向剖面来识别流体及环境的影响；可以应用到井眼不规则或者薄的泥饼储层评价中；降低了钻井时间。
MR Scanner仪器的主要特性偏心，梯度设计；多种探测深度，最深可达4 in, 而且测量结果不受井眼大小及形状的影响；纵向分辨率为7.5 ft；最大测速可达 3600 ft/h；具有良好的油气表征能力；可以得到不同探测深度下的横向弛豫时间(T2)、纵向弛豫时间(T1)以及扩散分布。
2．三分量感应测井仪Rt ScannerRt Scanner仪器可以同时测量纵向和横向电阻率以及地层倾角和方位角的信息。
它能够提供多种探测深度上的三维测井信息。
通过这些信息增强了储层的含烃和含水饱和度解释模型的精度，使计算的结果更符合地层实际情况。
尤其是在薄层,各向异性或断层中的计算结果将更加准确。
该仪器具有六个三维的芯片,每一个芯片上面都安装了三个定位线圈以测量不同深度地层的纵向电阻率Rt和横向电阻率Rh。
在每两个线圈之间都安装了三个单轴接收器用以完全表征从三维芯片上传递到井眼中的信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
斯伦贝谢公司新一代测井仪器—Scanner家族
斯伦贝谢公司新一代测井仪器Scanner家族于2006年正式投入油田服务，其家族成员包括MR Scanner、Rt Scanner- Scanner 、Sonic Scanner、Flow Scanner、Isolation Scanner。
各种仪器已在油田投入使用，取得了很好的效果，为研究疑难储层提供了重要手段。
我们将该家族各仪器的性能逐一介绍如下：
1．新型核磁共振测井仪MR Scanner
斯伦贝谢公司2006年新推出了Scanner家族的成员—核磁共振仪器MR Scanner，该仪器采用偏心梯度设计，具有多种探测深度、测量结果不受井眼条件的影响、能进行流体表征等特点。
在低阻、低对比度储层的评价中具有较大优势。
MR Scanner 测井仪的主要优点包括：测量结果不受储层破坏带的影响；可以通过径向剖面来识别流体及环境的影响；可以应用到井眼不规则或者薄的泥饼储层评价中；降低了钻井时间。
MR Scanner仪器的主要特性
偏心，梯度设计；
多种探测深度，最深可达4 in, 而且测量结果不受井眼大小及形状的影响；
纵向分辨率为7.5 ft；
最大测速可达3600 ft/h；
具有良好的油气表征能力；
可以得到不同探测深度下的横向弛豫时间(T2)、纵向弛豫时间(T1)以及扩散分布。
2．三分量感应测井仪Rt Scanner
Rt Scanner仪器可以同时测量纵向与横向电阻率以及地层倾角与方位角的信息。
它能够提供多种探测深度上的三维测井信息。
通过这些信息增强了储层的含烃与含水饱与度解释模型的精度，使计算的结果更符合地层实际情况。
尤其是在薄层,各向异性或断层中的计算结果将更加准确。
该仪器具有六个三维的芯片,每一个芯片上面都安装了三个定位线圈以测量不同深度地层的纵向电阻率Rt与横向电阻率Rh。
在每两个线圈之间都安装了三个单轴接收器用以完全表征从三维芯片上传递到井眼中的信号。
除了测量电阻率之外，Rt Scanner仪器还可以用来测量地层的倾角与方位角以进行构造解释。
除了能够提供高质量的电阻率与地层构造信息之外, Rt Scanner仪器还能够提供标准的阵列感应成像测井剖面，用来校正现场的其它测量结果。
Rt Scanner仪与其它仪器相比，其创新点在于它不需要其它软件就能够得到完整的电阻率信息。
同时Rt Scanner仪也可以与Express平台以及其它的裸眼井解释平台结合起来进行地层解释。
Rt Scanner在储层评价中的应用
计算地层的真电阻率Rt；
确定储层含水饱与度Sw；
应用于低阻油层的解释；
可适用于薄层分析；
可进行储层构造分析并划分储集层；
通过不同的探测深度得到侵入剖面。
Rt Scanner仪器规格
3．Flow Scanner 新型水平井生产测井仪
利用生产测井仪器对任何类型井中的油、气及水三相流体的
流量分别进行准确量化一直是生产测井的基本要求与发展方向。
但是，在大斜度井与水平井中,常规的生产测井仪器难以提供满意的结果，因为这些仪器只是为直井与近似直井设计的，为此斯伦贝谢公司最近开发出一种用于大斜度井与水平井生产测井的新型仪器-Flow Scanner 流量测井仪。
它利用独特的结构与先进的电子、光学探头测量与直井完全不同的多相流量剖面的水平井，确定吸液与吸气剖面以及流体回流状况，并单独实时地进行多相流体解释。
该仪器解决了常规仪器测水平井时不能解决的问题，已经在北非、中东等地区成功进行了试验，取得了显著的效果。
FS流量测井仪直径较小，能在872in～9 in (73.0mm～228.6mm)的井眼范围内作业，仪器可以在最大温度为150℃与最大压力为15, 000psi的环境下运行,下井方式有三种：挠线管传输、电缆传输与MaxTRAC牵引系统传输。
FS流量测井仪也可以与PS平台作业系统及其他套管井测井仪器组合使用。
4．Sonic Scanner声波扫描平台
斯伦贝谢公司现已开发出一种新型的声波仪器,该仪器利用最新的声波技术进行声波采集，包括交叉偶极子与多种距离的单极子测量结果。
除了可以进行轴向与方位测量外,该仪器还可以进行径向测量，能够探测到井眼附近地层的慢度与远场慢度，其探测深度为井眼直径的2～3倍。
这种新的Sonic Scanner声波扫描平台可以提供多种类型
的声波测量，包括长短距离的井眼补偿单极子、交叉偶极子与水泥胶结质量测量等。
其测量结果可以转换为用于评价钻井环境与储集层有用的信息。
这些信息对减少总的钻井费用、提高采收率与最大化产量等决策方面十分有用。
仪器特性
纵波与横波慢度的稳定测量；
提高了测速(1,097m/h「3,600ft/h)」)
多种类型的单极子接收与发射间距；
高清晰宽带波形与弥散曲线；
大的接收阵列；
提高了同步水泥胶结测量(CBL)与变密度水泥胶结质量的测量结果。
技术指标
输出信息：纵波与横波DT，全波形，水泥胶结质量波形
最大测速：1,097m/h「3,600ft/h」
测量范围：标准的横波慢度：＜4,921μs/m「1,500μs/ft」垂直分辨率：对于15.24cm「6 in」的采样率, 处理分辨率＜1.82m「6ft」
测量精度: DT＜6.56μs/m「2μs/ft」或对于35.6cm「14 in「6 in」的井眼, 2%
DT＜16.4μs/m「5μs/ft」或对于35.6cm「14 in「6 in」的井眼, 5%
泥浆重量或类型限制：无
组合能力：可与其他仪器完全组合
5．Isolation Scanner水泥评价测井仪
Isolation Scanner 水泥评价测井是在传统的脉冲回波技术上合成了新的超声波技术—弯曲波成像技术以准确评估水泥的类型。
与以前的常规技术相比，这种新技术能提供大范围条件下固井作业的实时信息。
除了可以对用于带状隔离的固井作业的有效性进行确认外, Isolation Scanner仪还可用于识别水泥的任何类型。
利用仪器的方位与径向覆盖率很容易从流体中分辨出低密度固体,从受侵染水泥与流体中分辨出轻型与泡沫水泥。
Isolation Scanner仪可以提供套管居中成像图形,识别出套管腐蚀与钻井引起的套管磨损状况。
Isolation Scanner仪在储层评价中的应用
可识别高性能的轻型水泥；
可分辨环空带材料成份；
直观显示套管在井中的位置；
对井眼形状进行成像；
确定套管的内径与厚度；
确定侧钻与套管铣磨的深度。
