【例1】如图所示是用三极管控制发光二极管的电路，根据V1 基极的输入情况控制V2发光或不发光。
现要将该电路用于光照强 度提示，当光敏传感器检测到 光照强度超过某值时，接通电 路，使V1发光。以下元器件 与电路的连接中正确的是
【例2】现有电子元器件如下：普通二极管一个，发光二 极管一个，限流电阻一个，改进控制电路，使继电器工作 时二极管能保护三极管V2，同时可以使暖手宝加热时二极 管能发光显示，请在下图中a、b、c、d各点中选择合适的 点连接上述提供的三个电子元器件。
常见的组合管类型
①
问题：判断三 极管V1基极输 入低电平0或者 高电平1时，两 个三极管相应 状态及三极管 V2基极电流方 向？
0 1 V1 I=0 截止 饱和 I
分析
③
V2
0 1
V1 饱和
1 0
V2
+ +
截止 饱和
发光二极管、三极管原理和作用
发光二极管、三极管原理和作用0000000000 000000000二极管的应用1、整流二极管利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关;在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。
利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅元件二极管正向导通后，它的正向压降基本保持不变(硅管为0.7V，锗管为0.2V)。
利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、继流二极管在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管在收音机中起检波作用。
6、变容二极管使用于电视机的高频头中。
7、显示元件用于电视机显示器上。
三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例(信号从基极输入，从集电极输出，发射极接地)，当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。
但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。
IC的变化量与IB变化量之比叫做三极管的放大倍数β(β=ΔIC/ΔIB,Δ表示变化量。
)，三极管的放大倍数β一般在几十到几百倍。
三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置，否则会放大失真。
在三极管的集电极与电源之间接一个电阻，可将电流放大转换成电压放大:当基极电压UB升高时，IB变大，IC也变大，IC在集电极电阻RC的压降也越大，所以三极管集电极电压UC会降低，且UB越高，UC就越低，ΔUC=ΔUB。
仅供参考，请参考有关书籍。
单三极管led闪烁电路
单三极管led闪烁电路1.引言1.1 概述单三极管LED闪烁电路是一种简单而有效的电路设计，可以通过控制电流的流动来实现LED灯的闪烁效果。
在这个电路中，我们使用了一个三极管来控制电流的开关，并使LED灯以一定的频率闪烁。
本文旨在介绍单三极管LED闪烁电路的原理和构建步骤。
首先，我们将详细解释单三极管LED闪烁电路的原理，包括三极管的工作原理和电流的流动方式。
然后，我们将提供一个步骤指南，帮助读者设计和构建自己的单三极管LED闪烁电路。
单三极管LED闪烁电路具有许多应用和优点。
首先，它可以被广泛应用于各种电子设备中，例如数码钟、信号指示灯以及装饰照明等。
其次，相较于其他复杂的LED驱动电路，单三极管LED闪烁电路的设计简单易懂，制作成本较低。
此外，该电路还具有良好的稳定性和可靠性，能够在长时间使用过程中保持稳定的工作状态。
展望未来，随着技术的不断进步，我们可以预见单三极管LED闪烁电路将会不断发展和改进。
可能会出现更小型化、更高效能与更具可扩展性的电路设计。
此外，随着人们对绿色环保和节能的需求不断增加，未来单三极管LED闪烁电路也将会更加注重能源的有效利用和环境友好型设计。
通过本文的阅读，读者将可以更加深入地了解单三极管LED闪烁电路的概念、原理和应用。
同时，通过掌握构建该电路的步骤，读者将能够自己设计和实现单三极管LED闪烁电路。
希望本文能够为读者提供有关单三极管LED闪烁电路的全面指导，并启发读者在该领域进行更深入的研究和创新。
1.2 文章结构本文将围绕单三极管LED闪烁电路展开详细讨论。
文章结构包括以下几个部分：1. 引言：在本部分，我们将对单三极管LED闪烁电路的概述进行介绍。
首先，我们将说明LED闪烁电路的基本原理以及其在实际应用中的广泛应用。
接下来，我们将给出本文的目的和意义，以便读者更好地理解和把握文章的内容。
2. 正文：本部分将详细介绍单三极管LED闪烁电路的原理，并进一步探讨如何设计和构建这样的电路。

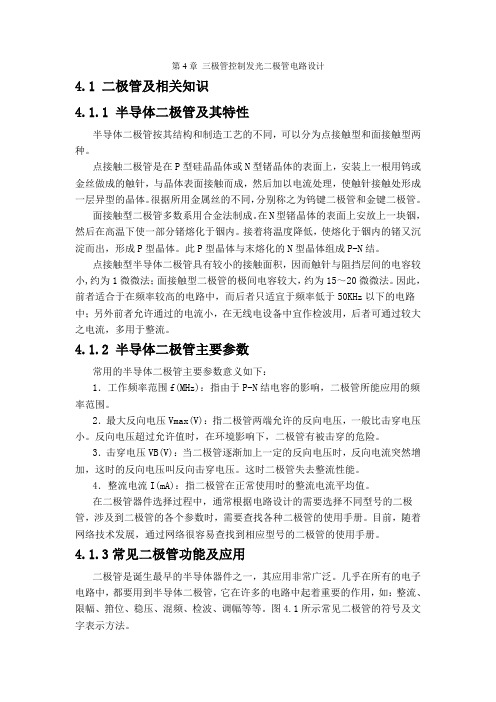

第4章三极管控制发光二极管电路设计
第4章三极管控制发光二极管电路设计4.1 二极管及相关知识4.1.1 半导体二极管及其特性半导体二极管按其结构和制造工艺的不同，可以分为点接触型和面接触型两种。
点接触二极管是在P型硅晶晶体或N型锗晶体的表面上，安装上一根用钨或金丝做成的触针，与晶体表面接触而成，然后加以电流处理，使触针接触处形成一层异型的晶体。
很据所用金属丝的不同，分别称之为钨键二极管和金键二极管。
面接触型二极管多数系用合金法制成。
在N型锗晶体的表面上安放上一块铟，然后在高温下使一部分锗熔化于铟内。
接着将温度降低，使熔化于铟内的锗又沉淀而出，形成P型晶体。
此P型晶体与末熔化的N型晶体组成P-N结。
点接触型半导体二极管具有较小的接触面积，因而触针与阻挡层间的电容较小,约为1微微法；面接触型二极管的极间电容较大，约为15～20微微法。
因此，前者适合于在频率较高的电路中，而后者只适宜于频率低于50KHz以下的电路中；另外前者允许通过的电流小，在无线电设备中宜作检波用，后者可通过较大之电流，多用于整流。
4.1.2 半导体二极管主要参数常用的半导体二极管主要参数意义如下：1．工作频率范围f(MHz)：指由于P-N结电容的影响，二极管所能应用的频率范围。
2．最大反向电压Vmax(V)：指二极管两端允许的反向电压，一般比击穿电压小。
反向电压超过允许值时，在环境影响下，二极管有被击穿的危险。
3．击穿电压VB(V)：当二极管逐渐加上一定的反向电压时，反向电流突然增加，这时的反向电压叫反向击穿电压。
这时二极管失去整流性能。
4．整流电流I(mA)：指二极管在正常使用时的整流电流平均值。
在二极管器件选择过程中，通常根据电路设计的需要选择不同型号的二极管，涉及到二极管的各个参数时，需要查找各种二极管的使用手册。
目前，随着网络技术发展，通过网络很容易查找到相应型号的二极管的使用手册。
4.1.3常见二极管功能及应用二极管是诞生最早的半导体器件之一，其应用非常广泛。
二极管三极管区别
二极管三极管区别一、根本区别二极管与三极管的根本区别在于：二极管有两个脚，三极管三个脚，三极管有电流放大作用（即，基极电流对集电极电流的控制作用。
）二极管没有放大作用，它具有单向导电的特性。
放大：是基极电流对集电极电流的控制作用，表现为：基极的电流变化，反映在集电极就是一个成比例（集电极电流=基极电流乘以三极管的放大倍数）的电流变化。
放大的实质是通过三极管的电流控制功能，从电源获取能量，将基极输入的模拟量放大输出在集电极负载上（电流的变化，在负载上又表现为电压的变化）。
所以，实际放大的是基极输入的模拟量。
二、工作原理的区别二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管现以很少见到，比较常见和常用的多是晶体二极管。
二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常[1]广泛。
三极管的工作原理三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。
但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。
IC 的变化量与IB变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。
），三极管的放大倍数β一般在几十到几百倍。
三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置 ,否则会放大失真。
二级管主要就是单向导电性，三极管主要是电压，电流的放大。
三、种类区别晶体管：最常用的有三极管和二极管两种。
三极管以符号BG（旧）或（T）表示，二极管以D表示。
三循环闪烁灯实验报告
项目：三循环闪烁灯系统一、实验目的1.通过对实际知识的掌握学会用其进行基本的电路设计。
2.熟悉、认知各器件的功能和作用。
3.掌握对电路的焊接和调试。
二、实验仪器电阻器（510Ω（R2、R4、R6），10KΩ（R1、R3、R5））*6发光二极管（LED红色）*3NPN三极管（S9013H（V1、V2）、S8050D(V3)）*32P插针*1电解电容（容值：47μF，耐压值：16V（C1、C2、C3））*3电能万木板*1。
三、实验电路，工作原理①S9013H三极管，S8050D三极管是一种NPN型小功率三极管，具有电流放大和开关作用。
其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
具有把微弱信号放大成幅值较大的电信号，也用作无触点开关。
本次三极管的主要是利用“开关”功能，保证发光二极管的明灭。
②电解电容的作用1.通交流隔直流，通高频阻低频。
2.滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端接有数十至数百微法的电解电容。
3.耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合.为了防止信号中低频分量损失过大，一般采用容量较大的电解电容。
4.旁路作用，为交流电路中的某些元件提供低阻抗回路。
5.存储能量的作用，用在特定情况下释放所需要的电流。
6.调节谐振频率的作用，比如收音机电路，LC晶振电路。
本次主要利用电容的充放电特性是发光二极管产生接连明灭的“流水灯”效果。
③电阻器的作用是限制电流大小，防止电流过大导致元器件损坏。
工作原理本电路是由3只三极管组成的循环驱动电路。
每当电源接通时,3只三极管会争先导通,但由于元器件存在差异,所以只会有1只三极管先导通。
反激电源光耦
反激电源光耦
反激电源光耦是一种常用的电源隔离元件，用于实现输入与输出之间的电气隔离。
它由一个发光二极管（LED）和一个光敏三极管（光控晶体管）组成。
反激电源光耦的工作原理如下：当输入端施加正偏压时，LED会发出光信号，这个光信号会被光敏三极管接收到，并转化为电信号。
通过调节输入端电压，可以控制LED发出的光信号强度，从而控制光敏三极管的电流。
通过这种方式，可以实现输入与输出之间的电气隔离。
反激电源光耦具有以下优点：
1. 电气隔离：反激电源光耦可以将输入与输出之间的电气信号完全隔离，提高系统的安全性。
2. 高速响应：反激电源光耦具有快速的响应速度，可以适应高频信号的传输。
3. 小体积：反激电源光耦体积小，适合集成在小型电子设备中使用。
反激电源光耦在各种电子设备中广泛应用，特别是在电源隔离、信号传输和噪声滤波等方面。
它能够有效地提高系统的稳定性和可靠性，防止输入端的干扰信号传递到输出端。
tlp292-4原理
tlp292-4原理
TLP292-4是一种光耦合器，它由发光二极管和光敏三极管组成。
其工作原理是利用发光二极管产生的光信号来控制光敏三极管的导通。
当发光二极管端施加电压时，它会发出光信号。
这个光信号会
被光敏三极管感应到，从而使光敏三极管的导通状态发生变化。
通
过这种方式，TLP292-4可以实现输入和输出之间的电气隔离。
从电气角度来看，TLP292-4的工作原理涉及到光电效应和半导
体器件的特性。
当发光二极管受到正向电压激活时，它会发出光子。
这些光子会被光敏三极管吸收，从而激发光敏三极管中的电子。
这
些电子的运动会导致光敏三极管的导通状态发生变化，从而实现输
入和输出之间的隔离。
此外，TLP292-4还涉及到光学和材料科学的知识。
它的工作原
理依赖于材料对光的吸收和发射特性，以及光在材料中的传播规律。
因此，了解光学和材料科学对于理解TLP292-4的工作原理也是很重
要的。
总的来说，TLP292-4的工作原理涉及到光电效应、半导体器件
特性、光学和材料科学等多个领域的知识。
通过充分理解这些知识，我们可以更好地理解TLP292-4光耦合器的工作原理。
三通道控制芯片UCS1903
CI
-
- 15 pF
-
功能说明
芯片采用单线通讯方式，采用归零码的方式发送信号。芯片在上电复位以后，接受 DIN 端打来的数据，接受够 24 bit 后，DO 端口开始转发数据，供下一个芯片提供输入数据。在 转发之前，DO 口一直拉低。此时芯片将不接受新的数据，芯片 OUTR、OUTG、OUTB 三 个 PWM 输出口根据接受到的 24 bit 数据，发出相应的不同占空比的信号，该信号周期在 4 ms。如果 DIN 端输入信号为 RESET 信号，芯片将接收到的数据送显示，芯片将在该信 号结束后重新接受新的数据，在接受完开始的 24 bit 数据后，通过 DO 口转发数据，芯片在 没有接受到 RESET 码前，OUTR、OUTG、OUTB 管脚原输出保持不变，当接受到 24 µs 以上低电平 RESET 码后，芯片将刚才接收到的 24 bit PWM 数据脉宽输出到 OUTR、OUTG、 OUTB 引脚上。
单位 V V V ℃ ℃
推荐工作范围 （如无特殊说明，TA ＝ − 20 ～ ＋ 70 ℃，VSS ＝ 0 V）
参数 逻辑电源电压 高电平输入电压 低电平输入电压
符号 VDD VIH VIL
最小 -
0.7 VDD 0
典型 6 -
最大 -
VDD 0.3 VDD
单位 V V V
测试条ห้องสมุดไป่ตู้ -
电气参数 （如无特殊说明，TA ＝ − 20 ～ ＋ 70 ℃，VDD ＝ 4.5 ～ 5.5 V，VSS ＝ 0 V）
3 电源电压 24V，串联 3～6 个 LED 灯以上的应用图
基极电阻RBB可取 5kΩ ，NPN晶体管的放大倍数β＞150。Vcc的最高耐压取决于NPN 三极管的VCEO，一般在 25 V 以上。在RBB取值 5K左右时，R1 取值 3.8K 4 电源电压 24V，串联 3×（3～6）个 LED 灯以上的应用图
三极管 led 电路
三极管 led 电路三极管LED电路是一种常见的电子电路，用于控制和驱动LED灯的亮度和亮灭状态。
本文将介绍三极管LED电路的基本原理、组成和工作原理，并探讨其应用领域和优势。
一、三极管LED电路的基本原理三极管LED电路由三个主要组成部分构成：三极管、电阻和LED灯。
其中，三极管是一种半导体器件，具有放大和开关功能；电阻用于限流和稳定电流；LED灯则是发光二极管，能够将电能转换为光能。
在三极管LED电路中，三极管起到开关的作用。
当三极管的基极（B）与发射极（E）之间的电压（Vbe）大于其截止电压时，三极管处于导通状态，电流可以流过三极管，从而使LED灯亮起。
当Vbe小于截止电压时，三极管处于截止状态，电流无法流过，LED灯熄灭。
二、三极管LED电路的工作原理三极管LED电路的工作原理可以简单概括为：通过控制三极管的输入电压，来控制LED灯的亮度和亮灭状态。
具体来说，当输入电压为高电平时，三极管的基极与发射极之间的电压大于截止电压，三极管导通，电流流过三极管和LED灯，使LED灯亮起。
当输入电压为低电平时，Vbe小于截止电压，三极管截止，电流无法流过，LED灯熄灭。
三、三极管LED电路的应用领域三极管LED电路具有简单、可靠、低成本等优点，因此在各个领域得到了广泛应用。
1. 照明领域：三极管LED电路可以用于设计和制造各种类型的LED 灯，如室内照明灯、车灯、路灯等。
2. 显示屏领域：三极管LED电路可用于LED显示屏、数码管以及各种显示装置的背光源。
3. 通信领域：三极管LED电路可用于通信设备中的指示灯、信号灯等。
4. 家电领域：三极管LED电路可以应用于电视机、冰箱、洗衣机等家电产品中的指示灯。
5. 汽车电子领域：三极管LED电路可用于汽车仪表盘、尾灯、刹车灯等车载电子设备。
四、三极管LED电路的优势与传统的白炽灯相比，三极管LED电路具有以下优势：1. 节能：LED灯具有较高的光电转换效率，能够将电能转化为光能，相比传统白炽灯节能约80%。
