水蓄冷方案
水蓄冷施工方案
水蓄冷施工方案引言水蓄冷技术是一种节能环保的空调系统，通过利用水库、蓄水池等水体来储存冷能，实现空调制冷效果。
在施工过程中，需要考虑多个因素，包括选址、设计、安装、测试等等。
本文将详细介绍水蓄冷施工方案的各个环节。
选址选择合适的选址对于水蓄冷系统的性能至关重要。
首先，要选择能够提供足够水量的水源，如水库或蓄水池，以满足整个系统的需求。
其次，要考虑选址的地理位置，尽量选择离需求侧近的地点，以减少输配水系统的损耗。
设计水蓄冷系统的设计需要考虑多个因素，包括系统容量、水质要求、输配水系统、主要设备等。
首先，要根据需求侧的冷负荷计算系统容量，并确定所需的水负荷。
其次，要对水质进行评估，并考虑是否需要对水进行处理。
然后，需要设计输配水系统，包括输水管道、水泵、水箱等。
最后，需要选择合适的主要设备，如冷却塔、蓄冷池、换热器等。
安装水蓄冷系统的安装需要按照设计方案进行。
首先，要进行地质勘探，确保安装地点的地质条件符合要求。
然后，要进行地面平整和基础施工，以提供稳定的支撑。
接下来，要按照设计方案进行水泵、水箱等输配水系统的安装。
最后，要安装主要设备，如冷却塔、蓄冷池、换热器等。
测试在完成安装后，需要进行系统测试，以验证系统的性能和稳定性。
首先，要进行管道压力测试，确保管道系统正常运行。
然后，要进行水质测试，检查是否符合要求。
接下来，要进行水泵和冷却塔等设备的测试，确保其正常运行。
最后，要进行整个系统的调试和性能测试，以验证系统的稳定性和效果。
维护完成测试后，水蓄冷系统进入正常运行阶段。
为了保持系统的正常运行，需要进行定期的维护工作。
首先，要进行水质监测和处理，以保证水质符合要求。
然后，要定期清洗和检查输配水系统和主要设备，以保证其正常运行。
此外，还需要进行系统的运行监测，及时发现并处理问题。
结论水蓄冷施工方案的成功实施需要考虑选址、设计、安装、测试和维护等多个环节。
通过合理的选址和设计，正确安装和测试水蓄冷系统，并进行定期维护，可以保证系统的性能和效果。
水蓄冷方案(详细资料)
第一章工程概况简述1.工程概况及主要工程内容工程概况：本项目位于广东省清远市清新区太平镇万邦鞋业办公大厦,总建筑面积约：15000m2，空调面积：10000m2,建筑总高15m，其中楼层主要为研发室，办公室、制模室、空调设备房等等。
本项目主要工程内容为：中央空调机房冷源系统，冷冻水管立管、每楼层预留水管到管井口、蓄水槽防水、保温及布水工程等。
2.设计概况本次设计采用大温差水蓄冷中央空调系统，夏季设计日总尖峰冷负荷为875KW。
冷源配置：整体规划主机选用1台250RT螺杆机及1台114RT螺杆式,该设备为甲方提供.主机夜间水蓄冷，即夜间为蓄冷工况：供回水温度为 4.5℃/12.5℃，白天为空调工况：供回水温度为7℃/12℃，冷却水供回水温度为32℃/37℃。
两台主机在夜间可同时蓄冷或单独蓄冷,把一个蓄冷水池蓄满为止.本项目一个蓄冷水池的总容积 800m3，按容积利用率0.95计算，蓄冷水池的可利用容积大于760m3。
本项目蓄冷工况运行时，水池进/出水温度为 4.5/12.5 ℃；放冷工况运行时，水池进/出水温度为12.5/4.5 ℃，均采用8 ℃温差。
考虑到水池中冷热水间的热传导和斜温层等因素影响，蓄冷水池的完善度一般取0.90～0.95；考虑到保温层传热的影响，冷损失附加率一般取1.01～1.02。
因此，本项目实际蓄冷量约为3200kWh（即915RT）。
第二章制冷系统技术方案1.设计依据本方案设计依据如下：➢业主提供的设计资料➢《采暖通风与空气调节设计规范》 (GB 50019-2003)➢《蓄冷空调工程技术规程》 (JGJ 158-2008)➢《通风与空调工程施工质量验收规范》(GB 50242002)➢《采暖通风与空气调节设计规范》(GB 50019-2003)➢《全国民用建筑工程设计技术措施——暖通空调•动力》（2003版）➢《全国民用建筑工程设计技术措施——给水排水》（2003版）➢《蓄冷空调工程实用新技术》方贵银教授编著2.负荷计算水蓄冷空调系统的负荷计算采用国家现行《采暖通风与空气调节规范》（GB50019-2003）的有关规定，求得蓄冷—放冷周期内逐时负荷和总负荷，并绘制出负荷曲线图，作为确定系统形式、运行策略和设备容量的依据。
水蓄冷方案可行性研究报告
投资成本：建设水蓄冷系统的费用
运行成本：水蓄冷系统的日常运行费用
环境效益：水蓄冷系统对环境的影响和改善
环境效益评估
减少碳排放：水蓄冷系统可以减少电力消耗，从而减少碳排放。
降低噪音污染：水蓄冷系统运行平稳，噪音较低，有利于改善环境质量。
提高能源利用效率：水蓄冷系统可以充分利用低谷电价，提高能源利用效率。
水蓄冷方案适用于大型公共建筑、商业综合体等场所
水蓄冷方案需要根据具体项目情况进行优化设计
建议进一步研究和推广水蓄冷方案，提高其应用范围和效果
建议与展望
建议：采用水蓄冷方案，提高能源利用效率，降低能耗成本
展望：随着技作用
建议：加强政策支持，推动水蓄冷方案的推广和应用
经济可行性
投资成本：建设水蓄冷系统的一次性投资成本
投资回收期：投资成本与节能效益之间的平衡关系，即投资回收期的长短
收益：水蓄冷系统带来的节能效益，如减少电费支出、提高能源利用率等
运行成本：水蓄冷系统的运行成本，包括电费、维护费等
环境可行性
环境影响评估：分析水蓄冷方案对环境的影响，包括水资源、生态环境等
能源储存技术是解决能源问题的关键之一，水蓄冷技术是其中之一
节能减排政策
国家政策：中国政府积极推动节能减排，鼓励企业采用节能技术
国际趋势：全球范围内，各国政府都在积极推动节能减排，以应对气候变化
企业责任：企业需要承担社会责任，减少能源消耗和碳排放
经济效益：节能减排技术可以提高能源利用效率，降低企业成本
环境法规符合性：评估水蓄冷方案是否符合相关环境法规和标准
环境友好性：分析水蓄冷方案在运行过程中对环境的友好程度，如节能、减排等
环境风险管理：评估水蓄冷方案可能带来的环境风险，并提出相应的风险管理措施

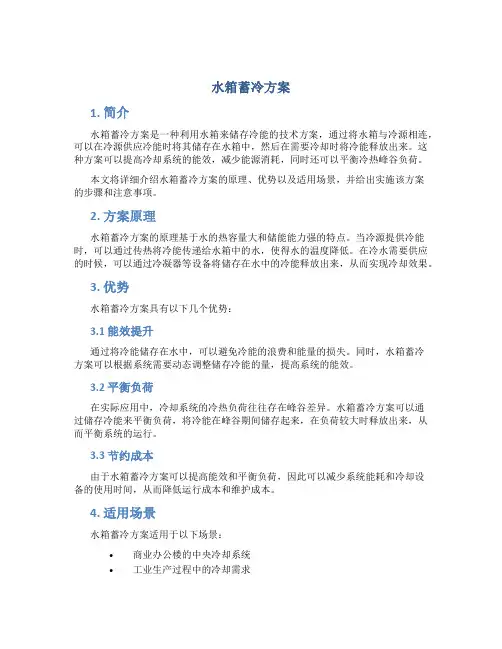

水箱蓄冷方案
水箱蓄冷方案1. 简介水箱蓄冷方案是一种利用水箱来储存冷能的技术方案，通过将水箱与冷源相连，可以在冷源供应冷能时将其储存在水箱中，然后在需要冷却时将冷能释放出来。
这种方案可以提高冷却系统的能效，减少能源消耗，同时还可以平衡冷热峰谷负荷。
本文将详细介绍水箱蓄冷方案的原理、优势以及适用场景，并给出实施该方案的步骤和注意事项。
2. 方案原理水箱蓄冷方案的原理基于水的热容量大和储能能力强的特点。
当冷源提供冷能时，可以通过传热将冷能传递给水箱中的水，使得水的温度降低。
在冷水需要供应的时候，可以通过冷凝器等设备将储存在水中的冷能释放出来，从而实现冷却效果。
3. 优势水箱蓄冷方案具有以下几个优势：3.1 能效提升通过将冷能储存在水中，可以避免冷能的浪费和能量的损失。
同时，水箱蓄冷方案可以根据系统需要动态调整储存冷能的量，提高系统的能效。
3.2 平衡负荷在实际应用中，冷却系统的冷热负荷往往存在峰谷差异。
水箱蓄冷方案可以通过储存冷能来平衡负荷，将冷能在峰谷期间储存起来，在负荷较大时释放出来，从而平衡系统的运行。
3.3 节约成本由于水箱蓄冷方案可以提高能效和平衡负荷，因此可以减少系统能耗和冷却设备的使用时间，从而降低运行成本和维护成本。
4. 适用场景水箱蓄冷方案适用于以下场景：•商业办公楼的中央冷却系统•工业生产过程中的冷却需求•医院和大型公共建筑的中央空调系统5. 实施步骤实施水箱蓄冷方案通常需要以下步骤：5.1 方案设计根据实际需求和系统特点，设计水箱蓄冷方案的容量、连接方式和控制策略。
5.2 设备采购与安装购买合适的水箱和相关设备，并按照设计方案进行安装和调试。
5.3 系统测试与调整完成安装后，对水箱蓄冷系统进行测试和调整，以确保系统正常运行和达到预期效果。
5.4 运行与维护定期检查水箱和相关设备的运行情况，进行维护和保养，确保系统的稳定运行和延长使用寿命。
6. 注意事项在实施水箱蓄冷方案时，需要注意以下事项：•正确选择水箱和相关设备的尺寸和容量，以满足实际需求。
水蓄冷节能方案
水蓄冷改造方案目录目录1项目概述 (1)2项目背景 (2)3设计依据 (2)4设计原则 (4)5能耗基准 (5)5.1 电价 (5)5.2 制冷站能耗 (5)6项目技术方案 (6)6.1 系统原理 (6)6.2 设计参数 (8)6.3 蓄冷水池 (9)6.4 控制系统 (9)6.5 安装工程 (11)6.6 主要设备清单 (12)8项目工期 (13)9节能效益分析 (14)10项目总结 (16)1项目概述项目名称：水蓄冷节能项目。
项目地点：项目内容：对大厦原400m3消防水池进行改造，以作空调蓄冷之用。
并增加必要的设备和切换阀门，将其接入到大厦原制冷站的工艺系统中。
增加自动化运行管理系统，以实现自动化运行。
技术特征：水蓄冷与原空调系统不直接连接，系统安全可靠；水蓄冷空调系统的蓄冷水池与原冷水机组可并联运行，进一步提高空调的可调节能力；自动化运行，将显著提高大厦制冷站的运行效率，大大节约运行费用。
项目工期：20天。
合作模式：合同能源管理模式。
经济效益：年降低运行成本25.5万元。
2项目背景建筑总面积为50000 m2。
A座B座建筑面积m2 2500025000总层数 1818地上层数 1616地下层数2 2标准层面积m2 14351435大厦的A座和B座共用一套空调系统。
制冷站主机、辅机设备使用时间长，设备老化，系统运行效率低。
空调系统每年5月7日开机运行，至9月30日停机。
每天提供空调的时间为早上7:00至晚上19:00。
3设计依据本水蓄冷改造系统方案设计依据包括：针对项目现场情况，我们参照和严格执行国家相关规范如下：●《采暖通风与空气调节设计规范》（GB50019-2003）●《建筑给水排水设计规范》（GB50015-2003）●《公共建筑节能设计标准》（GB50189—2005）●《容积式和离心式冷水（热泵）机组性能试验方法》（GB/T 10870-2001）●《建筑电气工程施工质量验收规范》(GB50303-2002)●《民用建筑电气设计规范》(JGJ/T16-92)●《工业企业通信设计规范》（GBJ42-81）●《电气装置安装工程施工及验收规范》(CBJ232—92)●《分散型控制系统工程设计规定》（HG/T20573-95）●《信息技术互连国际标准》(ISO／IECl1801—95)●《电控设备第二部分——装有电子器件的电控设备》（GB3797-89）●《建筑物防雷设计规范》（GB50057-94）4设计原则本项目设计符合以下设计原则：1. 先进性水蓄冷技术是国家引导和鼓励的大力发展的技术之一，本项目的设计中采用先进技术以保障项目在未来五年内的先进性。
水蓄冷节能技术方案
水蓄冷节能技术方案目录一､项目概况 (1)二､设计依据 (2)三､水蓄冷系统介绍 (3)3.1 概述 (3)3.2 工作原理 (3)3.3 优点 (4)四､布水系统介绍 (5)4.1 温度分层原理 (5)4.2 布水器设计 (5)4.3 总结 (8)五､水蓄冷系统设计 (9)5.1 概述 (9)5.2 蓄冷罐设计 (10)5.3 蓄冷空调系统 (10)5.4 水蓄冷系统运行费用对比表 (11)六､投资预算分析 (12)七､投资回收期及总结 (13)7.1 工程模式 (13)7.2 EPC模式 (13)八､工程案例 (14)九､技术成熟度及进一步推广应用条件 (16)9.1 技术成熟度 (16)9.2 进一步推广应用条件 (16)十､工程案例详解 (18)10.1 上海大众汽车仪征五厂10000m3水蓄冷系统 (18)10.2 上海汽车乘用车分公司临港生产基地3000m3水蓄冷系统 (20)十一､相关专利 (23)附:公司介绍 (24)一､项目概况本工程业主单位(广东省佛山市伟昌铝业有限公司)位于广东省佛山市南海区大沥镇长虹岭工业园(二期),交通便利､风景秀丽｡是一家专门生产铝型材的高科技企业｡伟昌铝业有限公司现有两条采用国际先进技术的铝型材氧化生产线分别为立式氧化生产线和卧式氧化生产线｡其中立式氧化线生产车间公共设施区中配备有四台制冷设备(冰水机),卧式氧化线生产车间公共设备房中配备有三台制冷设备｡这些制冷设备的主要作用是用来使氧化工序中氧化槽槽温保持恒定约18~20℃｡针对立式氧化线生产车间中的制冷设备站现场考察得知:这四台制冷设备的品牌名称分别为开利的离心机组1台,单台制冷量1407kW,单台额定功率275kW;格力离心机组机1台,单台制冷量1934kW,单台额定功率301kW;麦克维尔离心机组2台,单台制冷量2285KW,单台额定功率395.2KW,这两台机组的单台制冷量相同单台额定功率相同｡对于卧式氧化线生产车间中的制冷设备站现场考察得知:这三台制冷设备的品牌名称分别为开利的离心机组2台,单台制冷量1407kW,单台额定功率275kW,这两台机组的单台制冷量相同单台额定功率相同;格力离心机组1台,单台制冷量2080KW,单台额定功率354KW｡根据5月份前去该公司的这两公共设施站以及从工作人员口中得知:立式氧化生产线制冷设备的使用情况如下:非炎热季节会开启两台制冷机组给氧化槽控温,炎热夏季开启三台制冷机组给氧化槽控温;卧式氧化生产线制冷设备的使用情况如下:非炎热季节会开启1台制冷机组给氧化槽控温,炎热夏季开启两台制冷机组给氧化槽控温｡据该公司相关工作人员口中得知该公司的制冷设备年均耗电费用大概为600万元每年,据统计数据得知该企业每月铝型材产量约为600t,每吨铝型材耗能为160kW·h该企业的年生产时间为300天,每天生产时间为24小时｡根据该企业氧化工序用冷需求､现运行情况及现场实际情况,提出水蓄冷节能技术改造方案,通过谷电蓄冷,峰平电价时段放冷的策略,同时提高机组能效比,达到节约能源费用的目的｡二､设计依据《工业金属管道工程施工及验收规范》(GB 50235)《现场设备､工业管道焊接工程施工及验收规范》(GB 50236)《管道工程和管道连接用弹性密封件规范》(BS 2494)《钢铁制件的热浸锌层规范和试验方法》(ISO 1461)《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》(GB/T 13912)《厚度3mm或3mm以上热轧钢板尺寸､形状和质,量公差规范》(BS EN 10029)《立式圆筒形钢制焊接油罐设计规范》(GB 50341-2003)《立式圆筒形钢制焊接储罐施工及验收规范》(GB 50128-2005)《压缩机､风机､泵安装工程施工及验收规范》(GB 50275-98)《蓄冷空调技术规程》JGJ158-2008业主对本工程的有关意见及其它要求…三､水蓄冷系统介绍3.1 概述水蓄冷,即就是在电力负荷低的时候(通常是夜间),用制冷机将冷量以冷水的形式储存起来,在电力高峰期,不开或少开制冷机,充分利用谷电时段储存的冷量进行供冷,从而达到电力移峰填谷的目的｡同时,由于峰谷电价差价较大,可较大程度地节约制冷机组运行费用,降低企业运营成本｡典型各个时段电价图3.2 工作原理水蓄冷系统原理图其基本工作原理是利用水在不同的温度下密度不同的的特性,通过特殊设计的上下布水器将温水与冷冻水利用斜温层分隔开来,从而达到夜间蓄冷白天放冷的目的｡评价水蓄冷系统的优劣主要看斜温层的厚度与分布｡斜温层分布越稳定,厚度越小,说明水蓄冷效果越好｡3.3 优点水蓄冷系统的具体收益有以下几点:峰谷电价差价大,节约运行成本｡夜间蓄冷时,环境温度低｡离心制冷机工作工况优,系统整体能效高｡制冷设备满负荷运行比例增大,充分提高设备利用率和效率｡作为应急冷源｡设备故障或停电时只需少量电力驱动水泵便可供冷｡同时,水蓄冷系统对电网起到削峰填谷的作用,平衡电网峰谷差,对电力系统具有良好的节能作用,从宏观上来看,间接减少了CO2等废气排放,保护环境,节约资源｡因此,建议公司采用水蓄冷系统｡四､布水系统介绍4.1 温度分层原理在水蓄冷技术中,目前常用的有以下几种方法:多蓄水罐法､迷宫法､自燃分层法及隔板法等｡自然分层型水蓄冷槽是基于水因密度不同而形成不同温度的分层｡水的密度与温度相关,等水温大于4℃时温度升高密度减少,在0-4℃范围内温度升高密度增大,因此蓄冷温度不宜低于4℃｡4-6℃的低温水由于密度相对较大而聚集在水蓄冷槽的下部,10-18℃的回流温水密度较小聚集在水蓄冷槽的上部｡自然分层蓄冷槽及斜温层示意图一般来说,自然分层方法是最简单,有效和经济的,如果设计合理,蓄冷效率可以高达95%｡图2所示为蓄冷罐和斜温层内温度变化简图｡斜温层是冷水与热水之间的温度过渡层｡明确而稳定的斜温层能防止冷水与热水的混合,但斜温层的存在降低了蓄冷效率｡蓄冷系统能否在高效率下保持正常而稳定的工作主要取决于顶部和底部布水器的设计和蓄水罐的设计｡布水器用于均布进入罐中的水流,减少扰动和对斜温层的破坏｡4.2 布水器设计在温度分层型水蓄冷装置中,布水器的作用就是引导水以重力流的形式缓慢地进入蓄冷槽,减少水流对槽内的扰动,形成一个冷､温水混合程度最小的斜温层,并通过减小可能产生的混合作用维持斜温层的稳定,减少因冷温水混合而引起的可利用冷量的损失｡常见布水器的型式有:八边形､条缝形､径向圆盘形和H形｡下图为其中两种｡八边形适用于圆柱体蓄水罐,H形适用于长方体或立方体的蓄水罐｡八角形布水器H形布水器布水器构造图自然分层的蓄水罐需要用布水器将水平稳地引入罐中,依靠密度差而不是惯性力产生一个沿罐底或罐顶水平分布的重力流,形成一个使冷热水混合作用尽量小的斜温层｡在0-20°C范围内,水的密度差不大,形成的斜温层不太稳定｡因此,要求通过布水器的进出口水流流速足够小,以免造成斜温层的扰动破坏,这就需要确定恰当的Fr数和布水器最小进口高度h i,确定合理的Re数来避免斜温层品质的下降｡斜温层厚度是衡量蓄冷效果的主要指标,设计一个稳定且厚度适中的斜温层是提高蓄冷效率的关键,其效率可达95%｡自然分层法对蓄水槽有效水深高度有一定要求(一般认为应不低于 3.5m),隔板法对有效水深无严格要求｡斜温层的形成需要依靠布水器的正确设计｡雷诺数(Re)和弗劳德数(Fr)是布水器设计的重要依据｡1)雷诺数(Re)雷诺(Reynolds)数Re是表示作用在流体上的惯性力与粘滞力之比的无因次准则数｡Wildin和Truman通过试验证明,较低的进口R e数有利于减小斜温层厚度,提高蓄水罐的分层效率(罐内流体的流动应当像液体活塞一样运动)｡进口雷诺(Reynolds)数Re在240-280时能取得理想的分层效果(这时惯性力相对于粘性力比较小,为层流状态)｡通常Re =200,如果水槽高度大于5m,雷诺数可以增加Re =400~850｡深度≥12m 时,雷诺数可以放宽至2000左右｡Re 数的定义由下式给出;Re =q /ν(1)式中:q ——布水器单位长度上的流量,m 3/s.m;q =Q /L ;ν——进口水的运动粘度,m 2/s ｡2)弗劳德数(Fr)弗劳德(Froude)数Fr 是表示作用在流体上的惯性力与浮升力之比的无因次准则数｡YOO 等人证实:Fr ≤1时,浮升力大于惯性力,可很好地形成重力流;Fr 数的定义由下式给出:[]2/13/)(/a a i i h g L Q Fr ρρρ-•=(2)式中:Q ——最大进口流量,m 3/s;L ——布水器有效长度,m;g ——重力加速度,m/s 2;h i ——最小进口高度,m;ρi ——进口水密度,kg/m 3;ρa ——出口水密度,kg/m 3｡由(1)式可得,布水器的最小进口高度h i 表达式为[]a a i i g Fr q h ρρρ/)()/(3/2-=(3) 本设计中要求:Re <700,Fr<0.7｡本布水器设计方案拟采用八角形布水器的布水方式｡八角形布水器呈八角形布置,一般在水平面呈1-3圈同心环状布置,各环所分割面积相等｡下部布水器在分配管的下部开口,上部布水器在分配管的上部开口｡由于温度分层型水蓄冷槽在下部布水器与槽底之间､上部布水器与水面之间容易形成死水域,减少槽的有效蓄冷容积,因此,上部布水器应该接近水面,下部布水器应靠近槽的地面布置｡布水器孔口的设计应使进入槽内的流体朝着邻近的槽底或稍高的水表面流出,然后水平地与相邻孔口的水融合在一起,因此,沿着布水器长度方向上的出水均匀性对形成重力流是十分重要的｡布水器孔口的流量不均匀会导致产生涡流､干扰和恶化斜温层｡故布水器孔口设计需注意开口方向和出流均匀性｡为了减少孔口处的动压与动量,保持布水器内静压均匀,配水管的设计流速是布水器孔口前水流速小于0.3m/s｡孔口的最大出流速度一般控制在0.3-0.6 m/s范围内｡4.3 总结根据贵方的要求及现场能源机房周围的条件,我司建议采用温度分层型水蓄冷系统的蓄冷装置｡其中蓄冷装置内布水器采用我公司专利产品—高效节能型布水器,达到温度分层的效果,有效的提高蓄放冷效率｡五､水蓄冷系统设计5.1 概述伟昌铝业有限公司立式氧生产线车间制冷设备站房现有冰水机4台,非炎热夏季开启2台电冰机:1台品牌为格力的离心机组,单台制冷量1934kW,单台额定功率301kW和1台品牌为麦克维尔的离心机组,单台制冷量2285kW,单台额定功率395.2kW;炎热夏季使用冰水机3台:1台品牌为格力的离心机组,单台制冷量1934kW,单台额定功率301kW和2台品牌为麦克维尔的离心机组,单台制冷量2285kW,单台额定功率395.2kW｡其中1台品牌为开利的离心机组,单台制冷量1407kW,单台额定功率275kW,作为备用机组使用｡伟昌铝业有限公司卧式氧化生产线车间制冷设备站房现有冰水机3台,常年使用电冰机2台,3台冰水机轮流使用｡调研得知该氧化线制冷设备站房中有1台品牌为格力的离心机组,单台制冷量2080kW,单台额定功率354kW和2台品牌为开利的离心机组,单台制冷量1407kW,单台额定功率275kW｡使用品牌为格力的离心机组的频率通常很高,其余两台开利离心机组中任意一台与格力离心机组轮流使用任意一台作为备用机组使用｡本方案采用立式氧化生产线车间制冷设备站房中的1台品牌为开利离心机组,单台制冷量1407kW,单台额定功率275kW和卧式氧化生产线车间制冷设备站中的1台品牌名为开利的离心机组,制冷量1407kW,单台额定功率275kW作为蓄冷机组使用｡每小时蓄冷量为1407kW+1407kW=2814kW｡全年运行300天,每天电价谷段时间为00:00~08:00,蓄放时间为每天8小时,蓄冷温度为5/16℃｡根据业主方面提供的数据显示该企业铝型材平均月产量为6000吨,每吨耗电量为160kWh(氧化工序中制冷设备的耗电量),氧化工序所需制冷设备年均耗电费用为600万元｡由于该企业制冷设备运行时电价峰段和平段生产负荷相差不大,所以结合相关制冷设备运行情况以及以上信息可得出以下方程组:(1.1022×6X)+(0.6943×10X)+(0.3806×8Y)=0.63×200×1606X+10X+8Y=32000求解得X≈1069 Y≈1862蓄冷罐的位置待定,两条氧化线共用一个蓄冷罐｡5.2 蓄冷罐设计根据目前设计,采用2台制冷量(1407kW)的离心式冷书机组进行夜间蓄冷,白天蓄冷罐削峰运行或者峰电时期全蓄冷运行的策略｡则2台主机夜间8h可蓄冷量Q,则Q计算如下:Q=1407 kW×2×8h=22512kWh本次蓄冷罐设计供回水度为5/16℃,蓄冷罐直接供水,则蓄冷密度ρρ=Δt×ρω×Cω×FOM×a÷3600=11℃×1000 kg/m³×4.187 kJ/(kg·℃)×0.9×0.95÷3600=10.94kWh/m³式中:ρω为蓄冷水的密度,一般取1 000 kg/m’;Cω为冷水的比热容,取4.187 kJ/kg·K;Q 为蓄冷量,kW .h;Δt为释冷回水温度与蓄冷进水温度问的温度差,℃;FOM为蓄冷水槽的完善度,考虑混合和斜温层等因数的影响,一般取85%~90%;a 为蓄冷水槽的体积利用率,考虑配水器的布置和蓄冷水槽内其他不可用空间等因素影响一般取95%｡蓄冷罐体积VV=22512kWh÷10.94 kWh/m³=2058m³蓄冷罐,钢制罐体,外保温,初步设计直径14m,高14m(加弧顶总高14.5m左右),具体根据场地调整｡工程安装时增加制冷设备站至罐体之间的管道､循环泵及管件､控制系统等配套设备即可｡5.3 蓄冷空调系统本系统配备蓄冷罐有效容积为2058m³,综合考虑水罐放置场地及罐体自身因素影响,罐体直径初步选定为D=14m,高度H=14m左右｡利用水罐蓄冷,蓄冷水温为5/16℃,蓄冷温差为11℃,总蓄冷量约为22512kWh;释冷水温为5/16℃,预设置四台蓄放冷用循环水泵,二用二备,蓄冷采用与原冷冻水循环泵处对接,放冷采用并入总管与原系统进行对接｡最终情况要根据蓄冷罐的放置位置决定｡本蓄冷空调系统有以下几种运行模式:冷水机组蓄冷､蓄冷装置供冷､蓄冷装置+冷水机组供冷､常规主机供冷,各种供冷模式可满足不同氧化槽保温负荷的需求｡蓄冷系统应根据室外气温采用智能负荷预测方式控制蓄冷池及冷水机组的运行｡5.4 水蓄冷系统运行费用对比表下表为广东佛山市工业用电分时段电价表｡佛山市工业用电蓄冷电价(元/kWh)本方案蓄冷装置共蓄存冷量为22512kWh,按系统EER=4.0计算,蓄满总耗电量为:22512/4=5628kWh｡由于22512kWh÷1069kW=5.26h小于峰段时间,峰平与谷电价差约为0.8429元/kWh,所以可节约费用:5628×0.8429=4743.8元/日｡按年运行300天计算,每年可节约运行费用:142.3万元｡六､投资预算分析七､投资回收期及总结7.1 工程模式本项目在中央空调系统的基础上增加了水蓄冷系统,增加的水蓄冷系统的初投资为389万,每年可节省运行维护费用142.3万左右,则投资回收期近2.74年,年节约标煤量为512t｡且采用水蓄冷系统达到了如下要求:（1）利用峰谷电价降低了运行费用,达到了节能减排的效果;（2）利用水蓄冷系统,响应了国家节能减排的号召,节能量达到一定的指标｡7.2 EPC模式如果采取合同能源管理模式,贵公司制冷设备机组年运行300天,每天运行8个小时,且运行管理人员将设计蓄冷罐蓄存冷量全部放完,则年节约142.3万元｡合同期签订为八年,分享周期为八年,分享比例为安悦分享90%,业主10%｡八､工程案例图8 水蓄能装置安装现场图序号安装场地安装容积(m³)年节约费用(万元)年节约标煤(t)备注1 上海大众仪征分公司10000 143.8 243.62 上汽乘用车临港基地3000 43.2 73.13 上海大众南京分公司2400 34.5 58.54 上海国际工业设计中心1800 25.9 43.85 上海机床厂1700 24.5 41.46 上海飞机制造有限公司1200 17.3 29.27 江苏博众汽车部件有限公司600 8.6 14.68 上海蓝宫大酒店500 7.2 12.29 广发银行110 12.7 21.4 共8台10 上海大众一厂60 0.9 1.5注:其他项目案例:No. 业主名称项目名称备注1 上海飞机制造有限公司2#车间空调项目水蓄冷2 上海飞机制造有限公司80#车间空调项目地源热泵3 上海飞机制造有限公司72#车间空调项目地源热泵4 上海汽车技术中心VRV空调项目5 上海汽车工业活动中心中央空调项目地源热泵6 上海汽车乘用车分公司水蓄冷空调项目水蓄冷九､技术成熟度及进一步推广应用条件9.1 技术成熟度带有高效节能型布水器的水蓄能装置是上海安悦节能技术有限公司与同济大学进行产学研合作自主研发的设备｡在研发过程中,主要包括实验与模拟研究､温度分布和蓄冷特性分析两大方面的内容,对布水器计算机数值模拟研究､水蓄冷实验台的搭建和实验研究､新型高效布水装置的设计与优化､水蓄冷选型软件的开发这四个具体的子课题出发进行深入但又面向工程应用的研究,经过研发技术人员的努力,得到了许多成果:有了一整套水蓄冷数值模拟技术,并经实验验证;搭建了高精度､开放的水蓄冷实验台,可以测试不同布水器的性能;开发了一个新型的水蓄冷布水器,并申请了发明专利;开发了一个水蓄冷布水器选型软件,可供设计人员选用,可以更好的确定蓄冷设备的容量及选型和确定其他辅助设备的形式和容量;进行了可视化实验,便于推广水蓄冷的应用｡总结其技术成熟度可以从以下几方面讨论:1)产品完全按照参数要求以及现场工况设计;2)产品2011年6月9日通过上海市能效中心检测,所测数据与参考标准相符;3)通过该产品的开发在2010年12月7日已经获得了中华人民共和国国家知识产权局授权的1项实用新型专利《复合式水蓄能装置》,专利号:ZL200920257772.8;4)2011年5月6日取得中华人民共和国国家知识产权局关于办理实用新型专利《带柔性布水器的水蓄能装置》的登记手续通知书,申请号:201020677154.1;5)2011年3月11日取得中华人民共和国国家知识产权局关于发明专利《高效温度分层型水蓄能蓄水装置》的受理通知书,申请号:201110058580.6;6)在2011年6月8日取得中国科学院上海科技查新咨询中心出具的“高效节能型水蓄能装置”查新咨询报告｡结论为:该项目综合技术达到国内技术水平;7)同时,产品已在实际工程中成功应用,我公司在上海､南京､扬州､苏州及广东等地都已完成了大量高效节能型水蓄冷装置的安装,得到了客户的认可和满意｡9.2 进一步推广应用条件应用技术及产品进一步推广的前提条件是必须要有成熟的技术和让人值得信赖的产品,更重要的一点是要给使用方带来效益,对社会的经济发展有所贡献｡带有高效节能型布水器的水蓄能装置恰恰满足这些特点,该装置可以进一步推广应用的条件如下:(1)技术成熟度高｡我公司在该项技术的研发上投入大量人力和物力资源,通过自主创新,同时与同济大学针对高效型布水器的设计研发开发了一项产学研合作项目,最后形成了自主特色的新型专利产品,并且经过近2年来的实际工程安装量及所带来的效益充分证明了该项技术的成熟度非常之高｡产品在2011年6月9日通过上海市能效中心检测,所测数据与参考标准相符;(2)品牌效应好｡本公司前身为上海汽车资产经营有限公司节能事业部,是一家提供综合节能减排服务的专业公司｡水蓄冷技术作为安悦节能公司业务发展的核心技术,已经大面积的推广,并且得到了业主的一致好评,并且凭着这上汽集团的品牌,影响力度较大,品牌效应较好｡并依托上级主管单位上汽集团“节能减排”的号召,旗下的公司积极响应｡(3)技术水平先进｡本水蓄能装置采用的关键技术解决了单一自然分层蓄能装置蓄能､放能速度受限制,斜温层易被破坏,冷热流体直接混合,蓄能效率降低的问题,能适应复杂多变的蓄能､放能工况要求,节约了能源,降低了使用费用;2011年6月8日取得中科院上海科技查新咨询中心出具的“高效节能型水蓄能装置”查新咨询报告｡结论为:该项目综合技术达到国内先进水平｡(4)经济效益和社会效益好｡一般情况下,带有高效节能型布水器的水蓄能装置增加的投资为80~100kWh(蓄冷量)/万元,移峰填谷日产生效益为0.2元/kWh,相当于每万元投入日产出为18元,如按年运行180天计算,则年收入为3240元,投资回收期为3年｡每万元的投入可年节约标煤540kg,减少碳排放400kg｡同时平衡了电网负荷｡(5)专利产品多｡1)通过该产品的开发在2010年12月7日已经获得了中华人民共和国国家知识产权局授权的1项实用新型专利《复合式水蓄能装置》,专利号:ZL200920257772.8;2)2011年5月6日取得中华人民共和国国家知识产权局关于办理实用新型专利《带柔性布水器的水蓄能装置》的登记手续通知书,申请号:201020677154.1;3)2011年3月11日取得中华人民共和国国家知识产权局关于发明专利《高效温度分层型水蓄能蓄水装置》的受理通知书,申请号:201110058580.6;4)在2011年6月8日取得中国科学院上海科技查新咨询中心出具的“高效节能型水蓄能装置”查新咨询报告,结论为:该项目综合技术达到国内先进水平｡带有高效节能布水器的水蓄能装置可以通过“移峰填谷”､降低电力设备和制冷设备的装机容量､为用户节省运行费用的目的｡具有投资小,运行可靠,制冷效果好,经济效益明显的特点,每年能为用户节省可观的中央空调年运行费用,还可实现大温差送水和应急冷源,相对于冰蓄冷系统投资大,调试复杂,推广难度较大的情况来说,水蓄能具有经济简单的特点,可利用大型建筑本身具有的消防水池来进行冷量储存,所以水蓄能技术具有广阔的发展空间和应用前景,其社会效益体现在可以平衡电网负荷,减少电厂投资,净化环境,符合国家产业政策发展方向｡上海安悦节能技术有限公司力争走在节能高新技术､产品的最前沿,不但拥有了众多节能专利技术和案例工程,而且一直与上海交通大学､同济大学､中科院热物理研究所等科研单位保持着良好的技术合作关系,因此拥有强大的技术支持｡在工程中通过客户的反馈意见可以更好的改进技术,提高技术成熟度｡十､工程案例详解10.1 上海大众汽车仪征五厂10000m3水蓄冷系统1.蓄冷系统基本参数目前能源中心初步设计制冷系统总冷负荷约48MW(与此次东风乘用车项目44MW 冷负荷相当),本项目根据能源中心制冷系统的设计,经过分析计算,在原系统上设计加入了一个单体蓄水体积为10000m³的水蓄冷罐一套,罐体直径30m,有效水深14.5m,罐体整体高度约18m｡水蓄冷系统蓄放冷设计温差8℃,设计蓄冷量93000kWh(26466Rth)｡2.年节能量及年节能效益本方案蓄冷装置共蓄存冷量为93040kWh,按系统EER=4.0计算,蓄满总耗电量为:93040/4=23260kWh｡峰谷电价差为0.762元/kWh,可节约费用:26167.5×0.762=17724元/日｡按年运行180天计算,夏季可节约运行费用:319.1万元｡3.运行情况及用户评价经过数月的紧张施工,严格控制施工质量,系统建成后与能源中心进行调试衔接,经实际运行显示,水蓄冷系统运行效果良好,节能效益明显,达到了最初的设计目的,得到了业主高度肯定｡1.蓄冷时运行情况。
水蓄冷施工方案
水蓄冷施工方案一、引言随着全球气候变暖和能源消耗的增加，建筑节能成为一种迫切的需求。
在建筑中，空调系统是耗能最多的设备之一。
为了减少空调系统的能耗，水蓄冷技术应运而生。
水蓄冷是一种利用水储存和调节冷能的技术，具有节能环保的优势。
本文将介绍水蓄冷施工方案，包括设计、安装和测试等环节。
二、水蓄冷施工设计2.1 施工前期准备工作在进行水蓄冷施工之前，需要进行多方面的准备工作。
首先，需要对建筑的使用情况、热负荷进行详细的分析，确定水蓄冷系统的规模和容量。
其次，需要进行施工方案设计，包括水箱的选址、管道布置和冷却设备的选择等。
2.2 水蓄冷系统的安装水蓄冷系统的安装包括水箱、水泵、冷却设备、管道等的安装。
在安装水箱时，需要考虑结构的稳定性和水泄漏的问题。
水泵的安装需要根据实际情况确定水流量和压力。
冷却设备的选择需要根据建筑的热负荷和使用需求来确定，可以选择空气冷却器、冷却塔等。
管道的布置需要满足系统的流量和压力要求，同时要考虑系统的维修保养方便。
2.3 系统的自动控制和监测为了确保水蓄冷系统的稳定运行，需要进行自动控制和监测。
自动控制可以通过设置温度、压力和流量传感器来实现。
监测系统可以实时监测系统的运行状态，并进行故障排查和报警。
三、水蓄冷施工流程3.1 施工准备在施工前，需要进行详细的设计和方案制定，确定施工的工期和流程。
同时，还需要对施工场地进行清理和整理，并提前准备好所需的材料和设备。
3.2 施工步骤3.2.1 水箱的安装：根据设计方案，选择合适的位置进行水箱的安装。
首先，确保安装位置的平整度和稳定性。
然后，根据系统的需求安装水箱，确保水箱的连接口和密封性。
最后，进行水箱的检测和调试。
3.2.2 管道的布置：根据系统的流量和压力要求，进行管道的布置。
首先，根据设计方案将管道铺设在合适的位置。
然后，进行管道的连接和固定。
最后，进行管道的检测和调试。
3.2.3 冷却设备的安装：根据设计方案选择合适的冷却设备。
水蓄冷方法
水蓄冷方法嘿，咱今儿就来聊聊水蓄冷方法！你说这水蓄冷啊，就好像咱家里的大冰箱，能把冷给存起来，等要用的时候再拿出来。
水蓄冷呢，简单来说就是利用水来储存冷量。
想象一下，大热天的，你有一大桶冰凉的水，随时可以拿出来给自己降降温，多爽啊！这水蓄冷就差不多是这个道理。
在一些需要大量冷气的地方，比如大商场、写字楼啥的，要是一直开着制冷设备，那得多费电啊！但有了水蓄冷，就可以在电费比较便宜的时候，比如说晚上，把冷量储存到水里。
然后呢，白天电费贵的时候，就可以用储存好的冷量来给房间制冷，这不就省了好多钱嘛！这就好比咱过日子，会精打细算呀！晚上去超市买打折的东西，白天就不用花高价买啦。
水蓄冷也是这个理儿，多会过日子呀！而且啊，水蓄冷还有个好处，它能让制冷设备运行得更稳定。
就像人跑步一样，一直冲刺多累啊，要是能跑一段休息一段，那不是轻松多啦？水蓄冷就能让制冷设备有个休息的时候，这样设备的寿命也能更长呢，这可真是一举多得呀！你再想想，要是没有水蓄冷，那夏天大家都得热得够呛。
那些大商场、大工厂可咋办呀？这水蓄冷可不就是给大家送清凉的大功臣嘛！它就像是一个默默奉献的幕后英雄，平时大家可能不太注意到它，但它却一直在那里发挥着重要的作用呢！咱再说这水蓄冷的实施过程，也不是随随便便就能弄好的哟！得好好设计，水要怎么储存呀，管道要怎么铺设呀，这些都得精心规划。
就跟咱装修房子似的，得想好怎么布局才好看又实用。
而且，这水蓄冷系统还得好好维护呢！要是不好好照顾它，它万一闹点小脾气，出点啥问题，那不就麻烦啦？所以啊，得经常检查检查，给它做做保养。
你说，这水蓄冷方法是不是很有意思呀？它给我们的生活带来了这么多好处，咱可得好好珍惜呀！让我们一起为水蓄冷点个赞吧！它真的是太了不起啦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创作编号：BG7531400019813488897SX
创作者：别如克*
第一章工程概况简述
1.工程概况及主要工程内容
工程概况：本项目位于广东省清远市清新区太平镇万邦鞋业办公大厦,总建筑面积约：15000m2，空调面积：10000m2,建筑总高15m，其中楼层主要为研发室，办公室、制模室、空调设备房等等。
本项目主要工程内容为：中央空调机房冷源系统，冷冻水管立管、每楼层预留水管到管井口、蓄水槽防水、保温及布水工程等。
2.设计概况
本次设计采用大温差水蓄冷中央空调系统，夏季设计日总尖峰冷负荷为875KW。
冷源配置：整体规划主机选用1台250RT螺杆机及1台114RT螺杆式,该设备为甲方提供.主机夜间水蓄冷，即夜间为蓄冷工况：供回水温度为4.5℃/12.5℃，白天为空调工况：供回水温度为7℃/12℃，冷却水供回水温度为32℃/37℃。
两台主机在夜间可同时蓄冷或单独蓄冷,把一个蓄冷水池蓄满为止.
本项目一个蓄冷水池的总容积 800m3，按容积利用率0.95计算，蓄冷水池的可利用容积大于760m3。
本项目蓄冷工况运行时，水池进/出水温度为4.5/12.5 ℃；放冷工况运行时，水池进/出水温度为12.5/4.5 ℃，均采用8 ℃温差。
考虑到水池中冷热水间的热传导和斜温层等因素影响，蓄冷水池的完善度一般取0.90～0.95；考虑到保温层传热的影响，冷损失附加率一般取1.01～1.02。
因此，本项目实际蓄冷量约为3200kWh（即915RT）。
第二章制冷系统技术方案
1.设计依据
本方案设计依据如下：
➢业主提供的设计资料
➢《采暖通风与空气调节设计规范》 (GB 50019-2003)
➢《蓄冷空调工程技术规程》 (JGJ 158-2008)
➢《通风与空调工程施工质量验收规范》(GB 50242002)
➢《采暖通风与空气调节设计规范》(GB 50019-2003)
➢《全国民用建筑工程设计技术措施——暖通空调•动力》（2003版）➢《全国民用建筑工程设计技术措施——给水排水》（2003版）
➢《蓄冷空调工程实用新技术》方贵银教授编著
2.负荷计算
水蓄冷空调系统的负荷计算采用国家现行《采暖通风与空气调节规范》（GB50019-2003）的有关规定，求得蓄冷—放冷周期内逐时负荷和总负荷，并绘制出负荷曲线图，作为确定系统形式、运行策略和设备容量的依据。
采用系数法对逐时冷负荷进行估算。
其中设计日各时段冷负荷值如下表：
一期设计日尖峰冷负荷为1156RT，采用逐时负荷系数法，设计日逐时冷负荷分布如下：
表设计日各时段负荷值情况
图设计日逐时冷负荷值分布情况
3.水蓄冷运行策略
3.1 设计日24小时运行策略
奥特迅电力大厦水蓄冷中央空调系统安装工程投标技术标
图 100%负荷设计日运行策略图
奥特迅电力大厦水蓄冷中央空调系统安装工程投标技术标表水蓄冷系统75%负荷设计日运行策略
奥特迅电力大厦水蓄冷中央空调系统安装工程投标技术标
图 75%负荷设计日运行策略图
奥特迅电力大厦水蓄冷中央空调系统安装工程投标技术标表水蓄冷系统50%负荷设计日运行策略
奥特迅电力大厦水蓄冷中央空调系统安装工程投标技术标
图 50%负荷设计日运行策略图
奥特迅电力大厦水蓄冷中央空调系统安装工程投标技术标
奥特迅电力大厦水蓄冷中央空调系统安装工程投标技术标
图 25%负荷设计日运行策略图
4.空调系统经济性分析对比
4.1分析依据
表本项目峰谷电价表
4.2 水蓄冷中央空调系统与常规电制冷系统耗电对比
通过以上数据模拟分析水蓄冷空调系统的运行情况，可计算出水蓄冷空调系统和常规空调系统的年运行电量，如下表所示：
注： 1、以上运行费用均不包含末端运行费用。
2、节省1度电相当于节省0.4Kg标煤；
3、节省1度电相当于节省0.997Kg二氧化碳。
4、节省1度电相当于节省0.678Kg二氧化硫。
5、节省1度电相当于节省0.131Kg氮氧化物
