衍射时差法(TOFD)超声检测报告
超声波衍射时差法（TOFD）在焊缝检测中原理及应用分析
超声波衍射时差法（TOFD）在焊缝检测中原理及应用分析超声波衍射时差法(TOFD) 在焊缝检测中原理及应用分析[摘要] 本文介绍了超声tofd法的检测原理及应用状况。
超声tofd(时间渡越衍射法)检测技术具有检测速度快，定量精度高，定位准确和可确定缺陷尺寸等优点，是其它检测方法无法比拟的，已开始广泛应用于焊缝和压力容器等特种设备的检测。
[关键词] 声波衍射时差法；射线检测；精确测量；缺陷尖端；探头[pick to] this paper introduces the method of ultrasonic tofd the detection principle and application conditions. ultrasound tofd (time over the diffraction method) detection technology has the detection speed, quantitative high precision, accurate positioning and defect size can determine etc, and is other detection method of the incomparable, has started to widely used in weld and pressure containers of special equipment detection.[key words] sound waves diffraction method of time difference; the x-ray testing; accurate measurement; defect tip; probe中图分类号：r445.1文献标识码：a 文章编号：0 引言衍射时差法(tofd)是一种新型超声无损检测方法。
衍射时差法超声检测报告
衍射时差法超声检测报告报告编号：TOFD-2024-001报告日期：2024年1月15日报告单位：XX检测技术有限公司一、背景信息被测对象：管道接头焊缝管道材料：碳钢焊接方法：手工电弧焊焊缝类型：对接焊缝焊缝尺寸：外径30mm，壁厚5mm检测目的：评估焊缝的质量和完整性二、检测装置超声检测装置：XYZTOFD-2000发射换能器型号：XYZ-TOFD-10MHz接收换能器型号：XYZ-TOFD-10MHz编码器：XYZ-TOFD-ENC-1000三、检测方法TOFD是一种全自动、无损伤的超声波检测方法，通过测量衍射声波的时差来评估被检测物中的缺陷。
本次检测使用了TOFD方法，主要检测参数如下：纵波震荡频率：5MHz横波震荡频率：10MHz扫描轴向范围：15mm扫描轴向重叠率：50%扫描步进：0.5mm四、检测结果1.检测图像分析通过TOFD检测方法，共得到了被测焊缝的图像，并进行了定性和定量分析。
图像中明显的信号和时间差可以表明焊缝的完整性和质量。
对焊缝的分析结果如下：缺陷A：宽度1mm，深度2mm，位置X轴5mm，Z轴距离10mm缺陷B：宽度0.5mm，深度1.5mm，位置X轴10mm，Z轴距离5mm2.缺陷评估根据TOFD检测结果，对检测区域中的缺陷进行了评估。
缺陷的大小、位置和深度都能够被准确测量和定位。
根据相关标准，对缺陷进行了分类和评级。
缺陷A被判定为焊缝中的夹渣缺陷，属于轻微缺陷，对焊缝的强度和密封性影响较小。
建议对该缺陷进行记录和监控。
缺陷B被判定为焊缝中的小孔缺陷，属于较严重的缺陷，对焊缝的强度和密封性有明显影响。
建议进行修复措施，如填补孔洞或重新焊接。
五、结论和建议通过TOFD超声检测方法，对焊缝进行了全面的检测评估。
根据检测结果，总体评估该焊缝质量良好，只存在两处轻微缺陷。
建议对其中的较严重缺陷进行修复措施，以确保焊缝的完整性和质量。
本次检测报告仅为评估结果，具体的修复方法和措施需要根据相关标准和规范进行制定。
[超声波衍射时差法(TOFD)检测中参数设定的研究]超声波衍射时差法
![[超声波衍射时差法(TOFD)检测中参数设定的研究]超声波衍射时差法](https://img.taocdn.com/s3/m/8e34eaaa0722192e4536f6b4.png)
[超声波衍射时差法（TOFD）检测中参数设定的研究]超声波衍射时差法摘?要在TOFD检测过程中，相关参数的设置非常为重要，关系到采集图谱质量的好坏。
下面，就结合现场情况，把TOFD检测实践中的一些见解归纳分析一下，主要以ISONIC系列仪器进行研究。
关键词 TOFD检测；ISONIC；参数设定；研究TN914 A 1673-9671-(xx)071-0198-011 TOFD检测中的参数设置的重要性TOFD检测扫描前主要注意的参数有：探头真实频率，脉冲宽度，重复频率，阻抗，感抗，滤波频率，信号平均值，时间窗口，增益等参数。
脉冲宽度是非常重要的，它有助于优化接受信号的形状。
改变脉冲宽度可以导致不同周期部分减弱或加强。
如果想使两个超声脉冲组成单一频率的信号，则应将脉冲宽度设置为所用探头频率周期的一半（例：5 MHz时使用100 ns）；为了使信号持续最低周期数，应将脉冲宽度设置为所用探头频率的一个周期（例：5 MHz时使用200 ns）。
其中探头频率必须是探头实际频率，而不是探头的标称频率。
在实际工作中必须通过试验来获得最优脉冲宽度。
如果使用手动采集数据，则需要注意脉冲重复频率PRF与探头移动速度必须相匹配，由于手动扫查时计算机不能判断和控制探头移动，只能由操作者正确选择PRF来保证能正常采集A扫数据。
若采用编码器或者电机驱动，则PRF相对不重要，因计算机可以计算出探头位置，在规定的A扫采样率间隔采集数据。
若PRF设置不当时将采集到空白A扫。
阻抗Tuning项匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
感抗damping项的单位是欧。
知道了交流电的频率f（Hz）和线圈的电感L（H），就可以把感抗计算出来。
在实际调节射频波波幅时，需要不断地改变感抗值来选择最优波幅，使图谱效果达到最佳。
超声波衍射时差法(TOFD)检测过程控制要点
超声波衍射时差法(TOFD)检测过程控制要点超声波衍射时差法(TOFD)是采用一发一收探头，利用缺陷端点的衍射波信号探测缺陷和测定缺陷尺寸的一种超声检测技术，其对垂直于探测面缺陷的尺寸测量具有独特的优势，在结构焊缝检测上的应用已经较为成熟。
随着国内标准NB/T 47013.10-2010《承压设备无损检测第10部分：衍射时差法超声检测》的颁布，TOFD检测技术在国内得到迅速推广。
TOFD检测不是一个基于幅度响应的超声检测技术，但需要足够的灵敏度以使待检测的缺陷能够被识别。
TOFD检测的一个弱点是检测面和底面附近存在盲区，为了确保声束覆盖检测区域，必须在确定检测工艺时考虑这一因素。
探头选择和探头配置很大程度上决定着TOFD检测技术的整体精度、信噪比和覆盖区域。
进行仪器设置是为了确保足够的系统增益和信噪比，以便发现所关注的衍射信号，确保分辨力可接受、声束能够覆盖所关注的区域以及系统动态范围的有效使用。
TOFD检测过程和现场评审中有以下几点需要重点关注：一、检测区域覆盖根据任务要求的检测区域和检测级别，首先通过选择探头角度、测定探头前沿及声束扩散角来确定探头组合和间距，并根据厚度决定是否需要分区检测。
然后进行上下面盲区的确认，以决定是否需要补充超声横波检测，或偏置非平行扫查。
二、数据采样间距进行TOFD扫查时，沿扫查方向的数据采样间距在各标准中有明确规定。
三、仪器设置和验证1．灵敏度:TOFD检测不是基于幅度对缺陷进行当量评定的检测技术，TOFD检测灵敏度的设置方式也与常规超声不同，不是以人工缺陷的幅度作为基准。
灵敏度的设置只是为了保证信号幅度在一定范围内，并具有较高的信噪比。
通常要求直通波高度为满刻度的40%~90%，或在底波80%的基础上再增益20~32dB，或噪声在满刻度的5%~10%。
有时标准会要求在试块上验证探头指定区域缺陷的检出性。
2．深度校准:TOFD检测中，探头接收的信号到达时间与反射体的深度并不是线性关系，反射体的深度是在假定信号位于两探头中心的正下方的情况下，依据已知的声速和信号与直通波的时间差由软件自动计算得到的。
超声波衍射时差法(TOFD)与超声波相控阵检测方法对比
摘要:超声波衍射时差法，即Time Of Flight Diffraction(TOFD)，是一种依靠从待检试件内部结构（主要是指缺陷）的“端角”和“端点”处得到的衍射能量来检测缺陷的方法，用于缺陷的检测、定量和定位。
该技术已经在我国得到了广泛的应用，后来在无损检领域又兴起了一项新的检测方法，即超声波相控阵检测方法，这项新技术已经在医疗领域得到了广泛的应用，本文主要是对这两项检测技术进行简要对比。
关键词:超声波衍射时差法（TOFD）超声波相控阵对比目前我国无损检领域应用最广泛的是TOFD技术，业界人士已经普遍认可了TOFD技术，这项技术在我国的工业领域已经有了数不胜数的成功案例。
21世纪初，我国引入了Isonic系列便携式超声波成像检测系统（以色列的IsonotronNDT公司出品），经由一系列的实际的对比以及验证加之不断改进和创新了的扫查器系统，TOFD技术被更多的应用到各工业现场检测中。
TOFD方法具有超声成像技术，它通过采用一发一收探头布置，然后要求相应的探头入射点间距离，在平板对接焊缝、环焊缝及直径大于500mm的纵缝中厚板检测方面具有很大的优势，但是该技术也存在一些弊端，比如对于复杂几何形状的结构件、焊缝检测盲区等束手无策。
到目前为止超声相控阵技术已经在我国发展了20年，在早期主要应用在医疗领域，利用该技术可以在实际的医学超声成像中对被检器官进行成像，有益于医学的不断发展和进步，但是由于很多客观因素的限制，比如系统的复杂性、固体中波动传播的复杂性及成本费用高等，使得该技术的应用面受限。
在这种情况下，在超声相控阵成像领域应用压电复合材料、数据处理分析等高新技术是大势所趋，未来超声相控阵检测技术一定会得到更加广泛的应用。
超声相控阵是采用多晶片控制声束聚焦技术，探头可以在同一位置实现很大声束及角度范围内的电子扫查，适用于复杂几何形状结构件的检测。
下面对TOFD和相控阵的检测技术做简要对比。
1TOFD的技术特点1.1TOFD的优点TOFD技术不仅具有很强的缺陷检出能力，还具有很高的缺陷定量精度，除此之外还具有很高的时效性和安全性，可永久保存其检测数据。

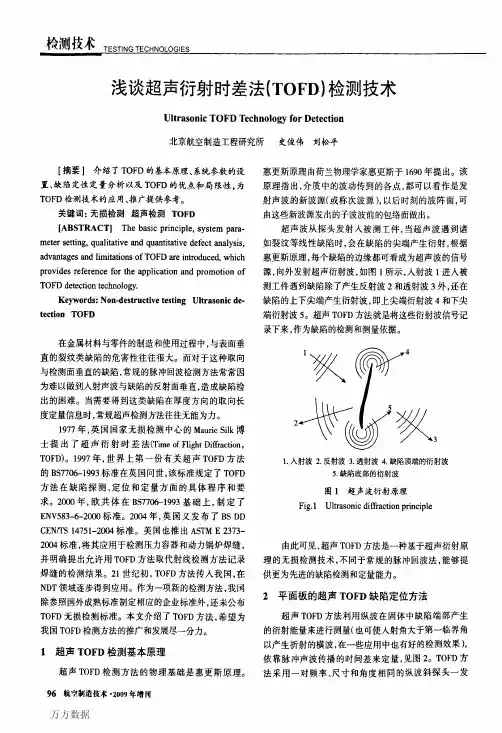

浅谈超声衍射时差法TOFD检测技术
４超声ＴＯＦＤ扫描方式及波形成像特征
对ＴＯＦＤ缺陷成像的图形进行分析，进而对缺陷定 性、定量。
首先，依据缺陷成像的形状对缺陷进行定性分析，
要多个ＴＯＦＤ探头组，此时可能看不到表面波或底面回
区分缺陷为何种形式。例如，熔焊试件的主要缺陷有气
波，应通过计算对壁厚进行合理分区，不同区域分别采 用ＴＯＦＤ探头组扫查。在检测奥氏体或高衰减的材料时，
ｌ超声ＴＯＦＤ检测基本原理
超声ＴＯＦＤ检测方法的物理基础是惠更斯原理。
９６航窄制造技术·２００９年增刑
万方数据
惠更斯原理由荷兰物理学家惠更斯于１６９０年提出。该 原理指出，介质中的波动传到的各点，都可以看作是发 射声波的新波源（或称次波源），以后时刻的波阵面，可 由这些新波源发出的子波波前的包络面做出。
描为主，Ｂ扫描为辅，可以利用相位信息有效地检测出 缺陷。有时遇到Ｄ扫描或Ｂ扫描得到的图像比较模糊， 又要求对缺陷长度进行定量，此时需要对得到的灰度图 进行数字化处理。常用的数字化处理方法有：利用中值 滤波保护图像边缘，同时去除噪声；利用双曲线指针来 拟合缺陷的边缘；直通波或底波的拉直；直通波或底波 的消除等。ＡＳＴＭ标准Ｅ２３７３—２００４中提到结合双轴曲 线捏合运算或合成孔径聚焦技术（ｓＡ盯）改善缺陷长度 方向定量。
Ｆｉｇ．５ ＴＯＦＤ ｄｅｔｅｃｔｉｏｎ ｓｙｓｔｅｍ
很多因素影响ＴＯＦＤ的检测效果，在实际检测中需 要一一加以考虑。
超声衍射时差(TOFD)技术原理简介(含图表)
超声衍射时差（TOFD）技术原理简介（含图表）1.超声衍射时差(TOFD)技术介绍“TOFD”即Timeofflightdiffraction，译成中文是“超声波衍射时差法检测”，TOFD检测技术原理是利用超声波遇到诸如裂纹等的缺陷时，将在缺陷尖端发生迭加到正常反射波上的衍射波，探头探测到衍射波，从而判定缺陷的大小和深度。
极大地提高了缺陷检出率。
TOFD检验技术具有缺陷检出能力强、缺陷定位精度高、节省设备的制造时间等特点，在检测资料上保证安全，并且可以用数字型式永久保存，恰好弥补了常规超声波检测技术的不足。
此技术首先是应用于核工业设备检验，如今在电力、石化、管道、压力容器、钢结构等方面多有应用。
上个世纪七十年代早期，英国原子能管理局(UnitedKingdomAtomicEnergyAuthority，即UKAEA)的国家无损检测研究中心的Harwell实验室提出了了超声波衍射在UT中应用的原理。
UKAEA为了开发比常规超声波检测更精确的缺陷定量技术，最早由史可·毛瑞斯(SILKMG)博士开发出了超声衍射时差技术- 1 -(TimeofFlightDiffraction，简称TOFD)。
后来欧美国家的有关机构进行了大量的试验，到80年代早期证实，对于核反应堆的压力容器和主要部件，TOFD技术作为超声检测是可行的，其可靠性和精度要高于常规超声检测(即脉冲回波)技术；相比常规的脉冲回波技术，当时的TOFD 技术有几个最明显的不同，一是很高的定量精度，绝对误差<±1mm，而裂纹监测的误差<±0.3mm；二是对缺陷的方向和角度不敏感，不向脉冲回波技术那样对某些方向的缺陷有“盲区”；三是对缺陷的定量不是基于信号的波幅，而是基于缺陷尖端衍射信号的声程和时间。
后来开发了便携的设备系统(即国际无损检测中心的ZIPSCAN)，TOFD技术被国际工业界广泛公认。
90年代，该项技术开始应用与石油化工管线的检测。
TOFD衍射时差法超声检测技术课件
• 检测速度快，效率高。
折射角度与衍射波幅度的关系
折射角度与衍射波幅度的关系
• 裂纹上尖端信号从0－65°单调增大，从65 ° ~85°单调降低。波幅最大时的折射角为65 ° 。
• 裂纹下尖端的信号波幅曲线在20 °和65 °时 出现两个峰值，在38 °时，裂纹下尖端的信号 波幅下降到最低。
• 可对原始的检测数据再分析，使用多样 的可视化显示。
TOFD技术的优点
1、TOFD技术的可靠性好。 2、TOFD技术的定量精度高。 3、TOFD检测简便快捷，检测效率高。 4、TOFD检测系统配有自动或半自动扫查装置，能够
确定缺陷与探头的相对位置，信号通过处理可转换 为TOFD图像。TOFD图像更有利于缺陷的识别和分 析。
Rx
典型的D扫视图
D 扫所看到的视图
• D扫描用于采集焊缝及两侧母材中的缺陷 • D扫描视图不能判断出缺陷在焊缝中的横向位置
Tx
Rx
平行扫查-B扫
• 采用平行扫查可 以对缺陷深度进 行更精确的定量， 而且有助于对缺 陷宽度和倾斜角 度的判断。
扫查方向
Tx
Rx
波束方向
焊缝
平行扫查
• 当探头相对于缺陷对称时时间最短 。
TOFD中文名称
• Time of Flight Diffraction Technique的中文 翻译为——衍射时差法超声检测技术
• GB/T 12604.1—2005（等同ISO 5577:2000） 翻译为——衍射声时
• 物理学术语翻译为——衍射渡越时间
TOFD发展历程
• TOFD技术发现(20世纪70年代）——摸 索、完善、装备研发
与底波信号时间差至少20个周期的要求，这可 使直通波与底波回波在10％以上的波幅不超过 两个周期，减小盲区，提高时间分辨率。 • 综合考虑晶片尺寸与探头频率，根据标准规定 选择。 • 一般使用的TOFD探头中心频率为1～15MHz， 晶片尺寸为 3～20mm。 • 常用的探头角度为：45 ° 、60 ° 、70 °
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
49
50
51
52
53
54
55
56
检测部位及缺陷分布简图
A1/A7扫查长度958mm*2
A2/A3/A4/A6扫查长度985mm*2
1A5/2A5扫查长度930mm
B2～B7扫查长度1966mm*2
焊缝分段扫查时，各段扫查区重叠范围至少为20mm；环焊缝，扫查停止位置至少越过起始位置20mm。
五、检测结论
23
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B6-1
24
26
/
/
/-2
25
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B7-1
26
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B7-2
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
11
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 A6-1
12
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 A6-2
13
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 A7-1
14
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 A7-2
15
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B2-1
16
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B2-2
检测比例
100%
二、检测设备及器材
检测仪器
仪器型号
PXUT-910
仪器编号
745-033
耦合剂
水
试块
对比试块：工件本体40mm盲区试块
扫查装置
2通道扫查器
三、检测条件
执行标准/
合格级别
NB/T
47013.10-2015/Ⅰ
操作指导书编号
TOFD-01
表面状况
≤Ra12.5μm
温度
20℃
信号处理方法
4次平均降噪
衍射时差法(TOFD)超声检测报告
表号：QR10114
委托单位：锅炉车间单位内编号/设备代码：PXUT-910
一、被检设备情况
设备名称
65D 水管锅炉上锅筒
设备类别
/
设备规格
Ø1200×26mm
主体材质
Q245R
工作介质
水
设备状态
在制
破口形式
Y
焊接方法
SAW
焊缝宽度
20mm
焊后热处理
无
检测部位
对接接头
合格
编制：
审核：
日期：年 月 日
日期：年 月 日
附件：（报告中“四、检测结果”中所列缺陷部位的TOFD图像）
17
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B3-1
18
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B3-2
19
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B4-1
20
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B4-2
21
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B5-1
22
26
/
/
/
/
/
/
Ⅰ
SZQL1300001 B5-2
缺陷位置
X(mm)
长度
L(mm)
深度
d1(mm)
高度
h(mm)
偏离中心线值
Y(mm)
缺陷类别
质量级
别
数据文件名
1
26
/
/
/
/
/
/
Ⅰ
SZQL1300001A1-1
2
26
/
/
/
/
/
/
Ⅰ
SZQL1300001A1-2
3
26
/
/
/
/
/
/
Ⅰ
SZQL1300001A2-1
4
26
/
/
/
/
/
/
Ⅰ
SZQL1300001A2-2
5
26
/
/
/
/
/
/
Ⅰ
SZQL1300001A3-1
6
26
/
/
/
/
/
/
Ⅰ
SZQL1300001A3-2
7
26
/
/
/
/
/
/
Ⅰ
SZQL1300001A4-1
8
26
/
/
/
/
/
/
Ⅰ
SZQL1300001A4-2
9
26
/
/
/
/
/
/
Ⅰ
SZQL13000011A5-1
10
26
/
/
/
/
/
/
Ⅰ
SZQL13000012A5-2
耦合补偿
0dB
探头
及设
置
通道
频率
(MHz)
晶片
尺寸
(mm)
楔块
角度
(°)
探头
延迟
(us)
探头中心距
(mm)
时间窗口设定(us)
灵敏度设置
(db)
扫查
增量
(mm
扫查方式
TOFD1
5.0
6
70
5.33
96.0
21.10us~一次波形转换后0.5us
60
0.50
非平行
四、检测结果
数据文件
序号
焊缝
厚度
(mm)
