电磁阀使用操作流程

电磁阀使用操作流程

电磁阀使用操作流程电磁阀是一种常用于控制液体或气体流动的设备,广泛应用于工业、农业和家庭等领域。

正确的使用操作流程对于保证电磁阀的正常工作至关重要。

本文将为您介绍电磁阀的使用操作流程,并提供相应的步骤和注意事项。

一、电磁阀的基本结构和工作原理电磁阀由阀体、阀芯、线圈和控制装置等部分组成。

当电磁阀接收到控制信号时,线圈中的电流会产生磁场,引起阀芯移动,从而改变阀体中的流通通道,控制介质的流动。

电磁阀的使用操作流程需要结合其工作原理进行。

二、电磁阀的使用操作流程1. 确认电源和电磁阀接线正确无误,接地可靠。

2. 仔细检查电磁阀的外观和密封性,确保无任何损坏或漏水现象。

如发现问题,应及时修理或更换。

3. 根据需要,选择适当的工作介质和工作压力。

注意工作介质的温度范围是否适用于电磁阀。

4. 打开介质供应阀门,确保介质流通畅通。

5. 通过控制装置发送指令信号,控制电磁阀的开关状态。

电磁阀的工作状态由控制装置决定。

6. 当电磁阀关闭时,介质流通通道被阻断,介质无法通过。

当电磁阀打开时,介质流通通道打开,介质可以通过。

7. 控制电磁阀的开启和关闭时间,根据需要进行调整。

8. 在电磁阀工作过程中,定期检查电磁阀的工作状态和温度。

如发现异常情况,应及时处理。

9. 在不需要使用电磁阀时,将其关闭并切断电源。

三、电磁阀使用操作的注意事项1. 在操作电磁阀之前,应了解其使用环境和介质特性,选择适合的型号和规格。

2. 在连接导管时,应正确使用密封垫圈,确保连接紧密且无泄漏。

3. 严禁将电磁阀用于超过其额定工作压力和温度的场合,以免损坏设备或引起安全事故。

4. 定期对电磁阀进行检查和维护,清理阀体内部的积聚物,确保其正常运行。

5. 在使用过程中,严禁随意拆卸电磁阀的零部件,以免影响其正常工作。

6. 如发现电磁阀工作异常,应及时断电并联系专业人员进行维修或更换。

7. 在操作电磁阀时,应如实记录工作参数和故障情况,以便分析和改进。

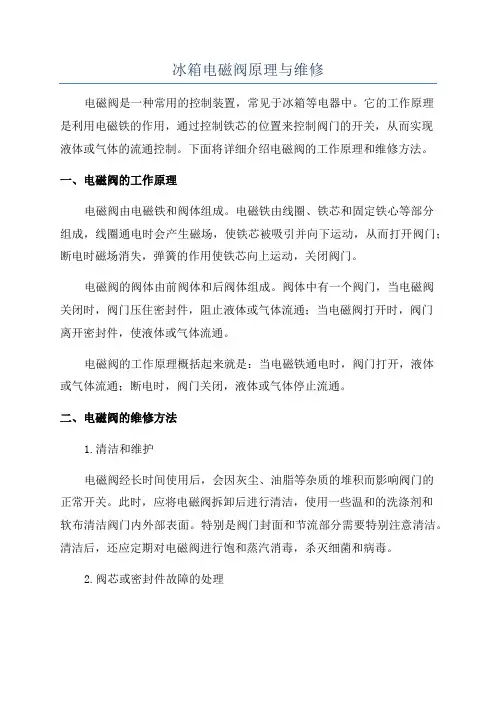

冰箱电磁阀原理与维修

冰箱电磁阀原理与维修

冰箱电磁阀原理与维修电磁阀是一种常用的控制装置,常见于冰箱等电器中。

它的工作原理是利用电磁铁的作用,通过控制铁芯的位置来控制阀门的开关,从而实现液体或气体的流通控制。

下面将详细介绍电磁阀的工作原理和维修方法。

一、电磁阀的工作原理电磁阀由电磁铁和阀体组成。

电磁铁由线圈、铁芯和固定铁心等部分组成,线圈通电时会产生磁场,使铁芯被吸引并向下运动,从而打开阀门;断电时磁场消失,弹簧的作用使铁芯向上运动,关闭阀门。

电磁阀的阀体由前阀体和后阀体组成。

阀体中有一个阀门,当电磁阀关闭时,阀门压住密封件,阻止液体或气体流通;当电磁阀打开时,阀门离开密封件,使液体或气体流通。

电磁阀的工作原理概括起来就是:当电磁铁通电时,阀门打开,液体或气体流通;断电时,阀门关闭,液体或气体停止流通。

二、电磁阀的维修方法1.清洁和维护电磁阀经长时间使用后,会因灰尘、油脂等杂质的堆积而影响阀门的正常开关。

此时,应将电磁阀拆卸后进行清洁,使用一些温和的洗涤剂和软布清洁阀门内外部表面。

特别是阀门封面和节流部分需要特别注意清洁。

清洁后,还应定期对电磁阀进行饱和蒸汽消毒,杀灭细菌和病毒。

2.阀芯或密封件故障的处理电磁阀的阀芯或密封件出现损坏或磨损时,会导致阀门无法正常关闭或打开。

此时,需要将阀门拆卸,并更换损坏的阀芯或密封件。

在更换密封件时,要注意选择适合的密封件材料,以确保阀门的密封性能。

3.检查电磁铁线圈电磁阀的电磁铁线圈在使用过程中可能存在线圈断路、短路等问题,这会导致阀门无法正常打开或关闭。

此时,需要检查电磁铁线圈的电阻情况,如发现断路或短路现象,需要更换电磁铁线圈。

4.检查电磁阀的电源电磁阀无法正常工作时,要先检查电磁阀的电源是否正常。

可以通过使用万用表检测电磁阀线圈的电阻值,以确定是否存在线圈断路或短路。

同时,还要检查电磁阀的电压是否稳定,电线是否接触良好。

5.注意电磁阀的使用环境电磁阀通常用于一些特殊环境下,如高温或低温环境,高压或低压环境等。

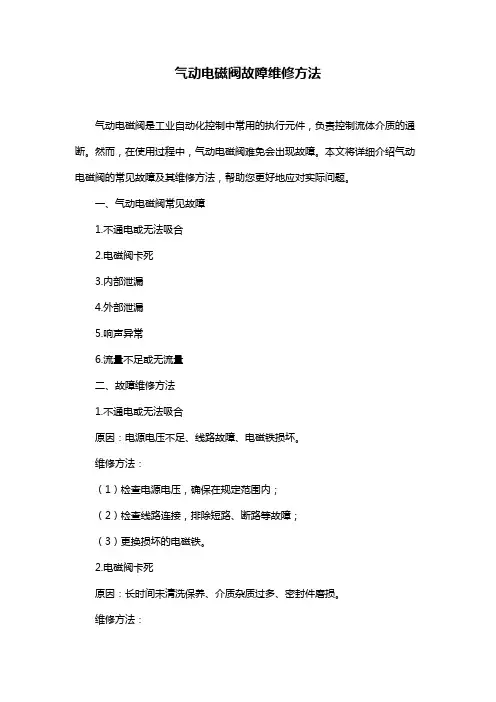

气动电磁阀故障维修方法

气动电磁阀故障维修方法

气动电磁阀故障维修方法气动电磁阀是工业自动化控制中常用的执行元件,负责控制流体介质的通断。

然而,在使用过程中,气动电磁阀难免会出现故障。

本文将详细介绍气动电磁阀的常见故障及其维修方法,帮助您更好地应对实际问题。

一、气动电磁阀常见故障1.不通电或无法吸合2.电磁阀卡死3.内部泄漏4.外部泄漏5.响声异常6.流量不足或无流量二、故障维修方法1.不通电或无法吸合原因:电源电压不足、线路故障、电磁铁损坏。

维修方法:(1)检查电源电压,确保在规定范围内;(2)检查线路连接,排除短路、断路等故障;(3)更换损坏的电磁铁。

2.电磁阀卡死原因:长时间未清洗保养、介质杂质过多、密封件磨损。

维修方法:(1)定期清洗电磁阀,清除内部杂质;(2)检查密封件,如有磨损,及时更换;(3)在安装时,确保阀体与阀座对中,避免因安装不当导致的卡死现象。

3.内部泄漏原因:密封件损坏、阀体磨损、弹簧力不足。

维修方法:(1)检查密封件,如有损坏,及时更换;(2)检查阀体,如有磨损,进行修复或更换;(3)调整弹簧力,确保阀芯与阀座密封严密。

4.外部泄漏原因:连接法兰螺栓松动、密封垫损坏。

维修方法:(1)紧固连接法兰螺栓;(2)更换损坏的密封垫。

5.响声异常原因:内部杂质、弹簧力过大、阀芯与阀座磨损。

维修方法:(1)清洗电磁阀,清除内部杂质;(2)调整弹簧力,避免过大;(3)检查阀芯与阀座,如有磨损,及时更换。

6.流量不足或无流量原因:阀芯堵塞、过滤网堵塞、内部泄漏。

维修方法:(1)清洗阀芯,确保通道畅通;(2)清洗过滤网,确保介质流通;(3)检查并排除内部泄漏。

总结:气动电磁阀故障的维修方法多种多样,需要根据具体情况进行判断和处理。

在维修过程中,注意遵循操作规程,确保维修质量。

3175电磁阀的维修流程及注意事项

3175电磁阀的维修流程及注意事项

3175电磁阀的维修流程及注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!3175电磁阀的维修流程及关键注意事项3175电磁阀,作为工业设备中的重要组件,其正常运行对整个系统的稳定至关重要。

电磁阀维修清洗与更换膜片

电磁阀维修清洗与更换膜片

电磁阀维修清洗与更换膜片电磁阀是一种常见的控制设备,广泛应用于工业自动化领域。

然而,长时间的使用和磨损可能会导致电磁阀出现故障,其中膜片的损坏是最为常见的问题之一。

本文将介绍电磁阀维修清洗与更换膜片的步骤和注意事项,以帮助读者解决这一问题。

一、维修清洗步骤1. 断电和排空首先,为了安全起见,必须先切断电源,确保电磁阀处于断电状态。

接着,使用排气装置将电磁阀内的气体排空,避免维修过程中造成危险。

2. 拆卸电磁阀根据电磁阀型号和结构,按照相应的步骤将电磁阀拆卸开来。

一般来说,首先拆下电磁阀盖板,然后取出弹簧片和螺母,最后将活塞杆拔出。

3. 清洗电磁阀内部零件将拆卸下来的电磁阀内部零件放入清洁剂中浸泡,并用刷子或喷枪清洗,去除附着在零件表面的污垢和异物。

注意不要损坏零件表面涂层。

4. 检查零件磨损情况清洗干净的电磁阀内部零件需要进行仔细的检查,特别是膜片。

检查膜片有无破损、老化或变形等情况,如果存在问题,需要进行更换。

5. 更换膜片根据电磁阀型号和规格,选取相应的膜片,并按照说明书的指引进行正确安装。

在安装过程中,要注意保持膜片的干净,避免沾染杂质,以免影响电磁阀的正常运行。

6. 组装电磁阀在更换完膜片后,根据拆卸时的步骤,将电磁阀进行逆序组装。

确保每个零件安装正确位置,并进行紧固,避免漏气或松动。

7. 试运行与调试组装完毕后,将电磁阀连接好电源,并逐步开启气源,观察电磁阀的工作情况。

如果发现异常,需要及时停机检查,排除故障。

二、注意事项1. 安全第一在维修清洗和更换膜片时,务必切断电源和排空电磁阀内气体,确保自己的安全。

2. 严格按照步骤进行在拆卸和组装电磁阀时,要按照相应的步骤进行,遵循正确的操作流程,以免造成零件损坏或组装错误。

3. 注意清洗剂的选择选用适当的清洗剂,避免对零件表面涂层产生腐蚀或损坏。

4. 膜片选择与安装根据电磁阀的型号和规格,选择对应的膜片,并在更换时保持膜片的干净,正确安装。

空调电磁阀维修方法

空调电磁阀维修方法

空调电磁阀维修方法
电磁阀是空调中非常重要的部件之一,主要用于控制空调压缩机的启动和停止。

如果电磁阀出现故障,空调可能无法正常工作。

以下是一些常见的空调电磁阀维修方法:
1. 电磁阀线圈烧毁:如果电磁阀线圈烧毁,需要更换新的电磁阀线圈。

更换时,需要注意电磁阀的型号和规格,确保更换的电磁阀能够正常工作。

2. 电磁阀阀芯卡住:如果电磁阀阀芯卡住,需要将阀芯拆下并清洗干净。

清洗时,可以使用酒精或其他清洁剂进行清洗,确保阀芯表面没有杂质和污垢。

3. 电磁阀密封不良:如果电磁阀密封不良,需要更换新的电磁阀密封圈。

更换时,需要注意密封圈的型号和规格,确保更换的密封圈能够正常工作。

4. 电磁阀电路故障:如果电磁阀电路故障,需要检查电磁阀的电路连接是否正常,以及电磁阀的控制电路是否存在故障。

汽车电磁阀故障维修方法

汽车电磁阀故障维修方法

汽车电磁阀故障维修方法
汽车电磁阀是汽车发动机控制系统中重要的元件之一,起到控制油、气、水等流体的作用。

但是,由于使用时间长了,汽车电磁阀也会出现一些故障。

以下是汽车电磁阀故障维修方法:
1. 检查电源线路:检查汽车电磁阀的电源线路是否有松动或短路现象,如果有,需要进行修理或更换。

2. 清洗电磁阀:如果汽车电磁阀出现堵塞或者阀门无法打开,需要将电磁阀拆下来清洗。

清洗时可以将电磁阀放入清洗剂中浸泡,然后用清洗剂和刷子清洗。

3. 更换电磁阀:如果汽车电磁阀出现无法修复的故障,就需要更换电磁阀了。

更换时需要选择与原来电磁阀相同的型号,并仔细检查连接口是否准确。

4. 调整电磁阀:如果汽车电磁阀在使用过程中无法正常工作,可以通过调整电磁阀的调节螺钉来解决问题。

但是需要注意的是,如果调节不当,会对汽车发动机的工作产生不良影响。

总之,对于汽车电磁阀的故障,及时进行维修是非常重要的。

只有通过正确的维修方法,才能确保汽车电磁阀的正常工作,避免给汽车带来不必要的损害。

- 1 -。

电磁阀使用说明书

电磁阀使用说明书

电磁阀使用说明书使用说明书一、产品介绍电磁阀是一种常用的自动控制元件,广泛应用于工业、农业、冶金、电力等领域。

本使用说明书旨在帮助用户正确使用电磁阀,确保其正常运行及延长使用寿命。

二、技术参数1. 工作电压:一般为220VAC,也可根据需要定制其他电压。

2. 工作压力:常见工作压力为0.1MPa-1.6MPa,也可根据实际需求定制其他工作压力。

3. 工作温度:一般为-10℃至80℃,也可根据使用环境要求定制其他工作温度范围。

三、安装及操作1. 安装前请仔细查看产品外观是否完好,避免安装损坏。

2. 电磁阀安装时应垂直放置,避免倾斜或颠倒安装,以确保正常通电操作。

3. 进口与出口接口请使用合适的密封材料,以防止漏气现象的发生。

4. 连接导线时,请确保电源线与电磁阀的接线端正好对应,并紧固好螺丝。

5. 操作时,请遵循以下步骤:a. 检查电磁阀与相关设备的电源线是否连接正常。

b. 检查电磁阀与相关设备的电源开关是否打开。

c. 通过控制开关或按钮来操作电磁阀开关,确保其正常开闭。

四、维护保养1. 保持电磁阀的清洁,避免污物进入影响正常运行。

2. 定期检查电磁阀的电源线及接线端是否松动,如有松动请及时拧紧。

3. 若发现电磁阀工作异常,请立即停止使用,并联系专业人员进行维修。

五、注意事项1. 请勿私自拆解电磁阀,以免造成损坏或安全事故。

2. 使用过程中请勿随意更改产品的工作电压、工作压力或工作温度范围,以免影响产品性能。

3. 遇到雷暴天气或长时间不使用时,请切断电源并将电磁阀垂直存放。

六、故障排除以下情况可能会导致电磁阀故障,请参考以下步骤进行排查:1. 电磁阀无法开启:a. 检查供电电源是否正常。

b. 检查控制开关或按钮是否正常。

c. 检查电磁阀的接线是否正确连接。

d. 若仍无法解决,请联系售后服务部门。

2. 电磁阀无法关闭:a. 检查供电电源是否正常。

b. 检查控制开关或按钮是否正常。

c. 检查电磁阀的接线是否正确连接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

问题:电磁阀原理及维修说明:纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开;断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭。

(常开型与此相反)特点:在真空、负压、零压差时能正常工作,DN50以下可任意安装,但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理:它的原理是一种直动和先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。

特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。

三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差,依靠介质压力推动主阀关闭件上移,阀门开启;断电时,弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。

特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。

在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC 220V等。

两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。

常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。

两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。

给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PL C程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。

电磁阀在液路系统中用来实现液路的通断或液流方向的改变,它一般具有一个可以在线圈电磁力驱动下滑动的阀芯,阀芯在不同的位置时,电磁阀的通路也就不同。

阀芯的工作位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀就叫几通电磁阀。

电磁阀安装后,一般所有接口都应该是连接好了的,所谓工作位置指的是阀芯的位置。

阀芯在线圈不通电时处在甲位置,在线圈通电时处在乙位置,阀芯在不同位置时,对各接口起到或接通或封闭的作用。

电磁阀二位是指电磁阀的阀芯有两个不同的工作位置(开、关)。

电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口;比如二位二通电磁阀是一进一出(二个通道、最普通常见)二位三通电磁阀控制液体是一进二出(两出分别是一个常开一个常闭);气动换向电磁阀是一进一出一排气;液压一进一出一回油。

国内外的电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式电磁阀:原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。

分布直动式电磁阀:原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。

当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。

先导式电磁阀:原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。

特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件对电磁阀在应用中的一点认识:电磁阀在我们的生产中应用十分广泛,我们在对生产的维护中一定遇见过不少有关电磁阀的问题,也处理过各种各样的故障,大家也一定积累了不少有关电磁阀故障处理的经验,而我在维护中处理电磁阀故障相对别的仪控故障相对较少,现在我就这个问题一起和大家讨论,渴望从大家那里学习更多的经验,共同提高。

我们先对电磁阀有个初步的认识,电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体。

当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到改变流体方向的目的。

电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成;阀体部分由滑阀芯、滑阀套、弹簧底座等组成。

电磁线圈被直接安装在阀体上,阀体被封闭在密封管中,构成一个简洁、紧凑的组合。

我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。

这里先说说二位的含义:对于电磁阀来说就是带电和失电,对于所控制的阀门来说就是开和关。

我们制氧机仪控系统中,二位三通电磁阀用的最多,它在生产中可用来接通或切断气源,从而对气动控制膜头气路进行切换。

它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成,动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。

通电后,电磁铁吸合,动铁芯上部带弹簧的密封块把排气口关闭,气流从进气口进入膜头,起到控制作用。

当失电时,电磁力消失,动铁芯在弹簧力作用下离开固定铁芯,向下移动,将排气口打开,堵住进气口,膜头气流经排气口排出,膜片恢复原来位置。

在我们的制氧设备中,在透平膨胀机进口薄膜调节阀的紧急切断等处有应用。

四通电磁阀在我们的生产中应用也很多,其工作原理如下:当有电流通过线圈时,产生励磁作用,固定铁芯吸合动铁芯,动铁芯带动滑阀芯并压缩弹簧,改变了滑阀芯的位置,从而改变了流体的方向。

当线圈失电时,依靠弹簧的弹力推动滑阀芯,顶回动铁芯,使流体按原来的方向流动。

在我们制氧生产中,分子筛切换系统强制阀的开关就是通过二位四通电磁阀来控制的,气流分别供至强制阀的活塞两端。

从而来控制强制阀的启闭。

电磁阀的故障将直接影响到切换阀和调节阀的动作,常见的故障有电磁阀不动作,应从以下几方面排查:(1)电磁阀接线头松动或线头脱落,电磁阀不得电,可紧固线头。

(2)电磁阀线圈烧坏,可拆下电磁阀的接线,用万用表测量,如果开路,则电磁阀线圈烧坏。

原因有线圈受潮,引起绝缘不好而漏磁,造成线圈内电流过大而烧毁,因此要防止雨水进入电磁阀。

此外,弹簧过硬,反作用力过大,线圈匝数太少,吸力不够也可使得线圈烧毁。

紧急处理时,可将线圈上的手动按钮由正常工作时的“0”位打到“1”位,使得阀打开。

(3)电磁阀卡住。

电磁阀的滑阀套与阀芯的配合间隙很小(小于0.008mm),一般都是单件装配,当有机械杂质带入或润滑油太少时,很容易卡住。

处理方法可用钢丝从头部小孔捅入,使其弹回。

根本的解决方法是要将电磁阀拆下,取出阀芯及阀芯套,用CCI4清洗,使得阀芯在阀套内动作灵活。

拆卸时应注意各部件的装配顺序及外部接线位置,以便重新装配及接线正确,还要检查油雾器喷油孔是否堵塞,润滑油是否足够。

(4)漏气。

漏气会造成空气压力不足,使得强制阀的启闭困难,原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气。

在处理切换系统的电磁阀故障时,应选择适当的时机,等该电磁阀处于失电时进行处理,若在一个切换间隙内处理不完,可将切换系统暂停,从容处理。

在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备,气管一般选用8~12 mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。

在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。

常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。

两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
