03 交换机的工作原理及其配置
交换机的工作原理及其配置PPT课件
波特率 9600,数据位 8,奇偶校验 no,停 止位 1,流量控制 no
超级终端管理模式
2、选择“COM1”连接接口，然后按“确定” 按钮 。
超级终端管理模式
3、在COM1属性对话框中点击“还原为默认 值”。
使用超级终端的注意事项
为了把我们配置的内容记录下来，我 们要进行如下配置：
址的学习过程； 5、 熟悉掌握测试方法。
本章学习内容
• 交换机的几种管理模式 • 交换机的基本配置
课程议题
3.1 交换机的几种管理方式
交换机的管理方式
• 带外管理 通过带外对交换机进行管理(PC 与交 换机直接相连)，使用超级终端管理
• 带内管理 通过Telnet 对交换机进行远程管理 通过Web 对交换机进行远程管理 通过SNMP 工作站对交换机进行远程 管理
在超级终端中选择“传送”菜单-“捕获文字” --“浏览”选择后缀名为 txt文件的保存位置--“启动”。
这样我们就可以把我们配置的内容记 录下来了。
TELNET管理交换机
在主机DOS命令行下输入： telnet ip address（交换机管理IP）
TELNET管理交换机续
输入telnet密码和特权密码即可进入到交 换机的配置界面
• 配置超级终端 为连接命名 选择合适的COM口 配置正确的参数
3.1.1超级终端管理模式
• 利用计算机的操作系统自带的超级终端 来进行管理 ； 方法： 1、“开始”--“程序”--“附件”-“通讯”--“超级终端”打开超级终端 对话框，并输入连接的名称。
超级终端管理模式
1. PC机Com口－配置线－交换机 Console口（配置线：DB9-to-DB9 ）
三层交换机的工作原理简述
三层交换机的工作原理简述
三层交换机的工作原理是基于OSI模型的网络层进行的。
它可以根据IP地址来转发数据包，实现网络的互联和路由功能。
具体步骤如下：
1. 当一个数据包进入三层交换机时，交换机会读取数据包的目标IP地址。
2. 交换机会查询路由表，确定该IP地址所属的子网。
3. 交换机会根据路由表的信息，将数据包转发到适当的出口接口，进入目标子网。
4. 如果目标IP地址所在的子网直接连接到交换机的接口上，交换机可以直接发送数据包。
5. 如果目标IP地址不在同一个子网内，交换机会将数据包发送到默认网关。
6. 默认网关会进一步将数据包转发到目标子网。
三层交换机还可以根据流量和负载实现负载均衡和流量控制。
它可以通过学习和记忆MAC地址和IP地址的映射关系来提高转发速度，这样可以更高效地进行数据包的路由转发。
三层交换的基本配置方法
三层交换的基本配置方法一、引言三层交换技术是现代网络中重要的组成部分，它能够提供高效的数据交换和路由功能。
在网络中，三层交换机扮演着连接不同网络之间的桥梁作用，它能够减少网络通信的延迟和提高网络吞吐量。
本文将介绍三层交换机的基本配置方法。
二、三层交换机基础知识1. 三层交换机工作原理三层交换机能够实现路由和交换功能，通过学习MAC地址和IP地址等信息建立转发表，实现数据包的转发。
当数据包到达三层交换机时，它会根据目标IP地址查找路由表，并将数据包发送到相应的端口。
2. 三层交换机端口类型三层交换机有不同类型的端口，包括：(1) Access端口：连接终端设备如PC、服务器等。
(2) Trunk端口：连接其他交换机或路由器。
(3) VLAN接口：连接不同VLAN之间的通信。
3. 三层交换机VLAN技术VLAN是虚拟局域网技术，通过逻辑划分实现物理隔离。
在一个物理网络中可以划分为多个逻辑网段，从而提高网络的安全性和管理性。
三层交换机支持VLAN技术，可以实现不同VLAN之间的通信。
三、三层交换机基本配置方法1. 连接三层交换机将电脑通过网线连接到三层交换机的Console端口，使用超级终端软件连接。
在超级终端中设置波特率为115200，数据位为8，校验位为无，停止位为1。
2. 配置基本参数进入三层交换机的配置模式，设置主机名、域名、管理IP地址等参数。
命令如下：Switch(config)#hostname Switch1Switch(config)#ip domain-name Switch(config)#interface vlan 1Switch(config-if)#ip address 192.168.0.1 255.255.255.03. 配置VLAN创建VLAN并将端口分配到相应的VLAN中。
命令如下：Switch(config)#vlan 10Switch(config-vlan)#name SalesSwitch(config-vlan)#exit4. 配置端口类型和模式将端口设置为Access或Trunk类型，并设置相应的模式。
二层交换机,三层交换机,路由器的工作原理
二层交换机,三层交换机,路由器的工作原理在计算机网络中，二层交换机，三层交换机和路由器都是常用的网络设备。
它们在网络中扮演着重要的角色。
因此，了解它们的工作原理是非常有必要的。
1. 二层交换机的工作原理二层交换机是一种基于MAC地址的交换设备，工作在OSI模型的数据链路层。
它的主要作用是在局域网中转发数据包。
其工作原理如下：首先，当一个数据包到达二层交换机时，二层交换机会检查数据包中的MAC地址和它已知的MAC地址表中的条目进行匹配。
如果交换机没有找到匹配的目标MAC地址，它将对数据包进行广播。
这样，所有连接到交换机的设备都会收到这个数据包。
然后，当交换机找到匹配的MAC地址时，它将把数据包转发到该MAC地址所对应的端口。
如果交换机仍然无法找到MAC地址，则它将继续进行广播，直到目标设备响应为止。
这样，二层交换机就可以实现在局域网中的设备之间进行快速的数据交换。
2. 三层交换机的工作原理三层交换机是一种基于IP地址的交换设备，工作在OSI模型的网络层，除了具备二层交换机的基本功能外，还能实现路由功能。
其工作原理如下：首先，三层交换机与二层交换机一样，会检查数据包中的目标MAC地址。
但是，在检查完MAC地址之后，三层交换机还会检查数据包的目标IP地址。
如果交换机已经学习到了该IP地址对应的MAC地址，则会把数据包直接转发到所对应的端口。
其次，如果交换机还没有学习到这个IP地址，它将把数据包发送到它的默认网关。
默认网关是三层交换机的一个特殊端口，它连接到Internet或其他网络。
默认网关将负责将数据包转发到目标设备。
最后，如果三层交换机本身就是数据包要到达的目标设备，它将拦截数据包并将其传递给应用程序。
这样，三层交换机就可以实现快速的路由和转发功能。
3. 路由器的工作原理路由器是一种连接不同网络的设备，它能在不同的网络之间传递数据。
它是工作在OSI模型的网络层。
其工作原理如下：首先，当一个数据包到达路由器时，路由器将检查数据包中的目标IP地址，并根据其路由表来决定将它转发到哪个网络中。
三层交换机原理详解
三层交换机原理详解首先，我们来了解一下三层网络的结构。
在一个三层网络中，存在三个层次：物理层、数据链路层和网络层。
物理层负责传输数据的物理媒介，比如网线、光纤等；数据链路层负责数据的传输，将数据分割成帧，并加上控制信息；网络层负责将数据包从源地址传输到目的地址，它使用IP地址来寻址和路由决策。
接下来，我们来看一下三层交换机的工作方式。
三层交换机在数据链路层和网络层之间进行数据包的转发和路由选择。
它不仅可以通过MAC地址进行数据包的转发，还能够根据IP地址进行数据包的路由选择。
三层交换机会维护一个路由表，其中包含了目的网络的IP地址和对应的下一跳路由器。
当接收到一个数据包时，三层交换机会检查目的IP地址，并根据路由表选择最佳的下一跳路由器，然后将数据包转发到相应的接口。
三层交换机的路由选择是通过路由协议来实现的。
常见的路由协议有静态路由和动态路由。
静态路由是管理员手动配置的路由信息，适用于较小的网络环境。
动态路由则是通过交换机之间的网络协议动态学习并更新路由信息，适用于较大的网络环境。
常见的动态路由协议有RIP、OSPF和BGP等。
对于三层交换机还有两个重要的概念需要提及：子网划分和VLAN。
子网划分是将一个大的网络划分成若干个较小的网络，以提高网络的性能和安全性。
三层交换机可以通过对子网进行划分，将不同的子网连接到不同的接口上。
而VLAN（虚拟局域网）则是将一个物理局域网划分成多个逻辑上的虚拟网络，实现不同用户群之间的逻辑隔离。
总结起来，三层交换机可以实现数据包的转发和路由选择。
它通过维护路由表和使用路由协议来选择最佳路径，并支持子网划分和VLAN等网络功能。
在复杂的网络环境中，三层交换机是一个重要的网络设备，能够提高网络的性能和可管理性。

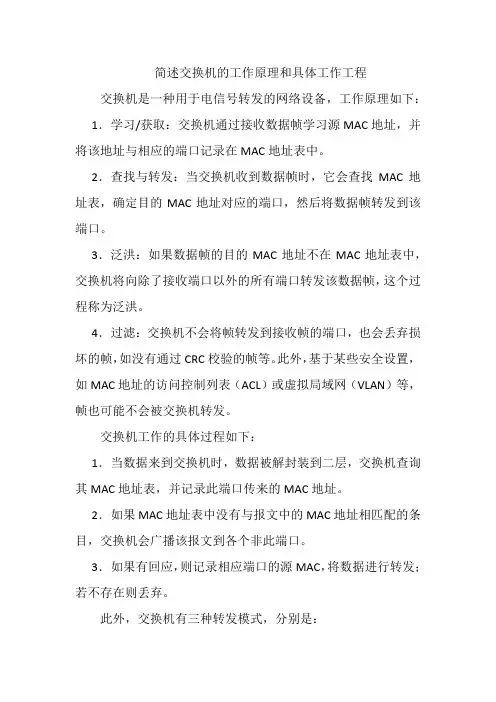

简述交换机的工作原理和具体工作工程
简述交换机的工作原理和具体工作工程交换机是一种用于电信号转发的网络设备，工作原理如下：1．学习/获取：交换机通过接收数据帧学习源MAC地址，并将该地址与相应的端口记录在MAC地址表中。
2．查找与转发：当交换机收到数据帧时，它会查找MAC地址表，确定目的MAC地址对应的端口，然后将数据帧转发到该端口。
3．泛洪：如果数据帧的目的MAC地址不在MAC地址表中，交换机将向除了接收端口以外的所有端口转发该数据帧，这个过程称为泛洪。
4．过滤：交换机不会将帧转发到接收帧的端口，也会丢弃损坏的帧，如没有通过CRC校验的帧等。
此外，基于某些安全设置，如MAC地址的访问控制列表（ACL）或虚拟局域网（VLAN）等，帧也可能不会被交换机转发。
交换机工作的具体过程如下：1．当数据来到交换机时，数据被解封装到二层，交换机查询其MAC地址表，并记录此端口传来的MAC地址。
2．如果MAC地址表中没有与报文中的MAC地址相匹配的条目，交换机会广播该报文到各个非此端口。
3．如果有回应，则记录相应端口的源MAC，将数据进行转发；若不存在则丢弃。
此外，交换机有三种转发模式，分别是：1．直通式转发：交换机在收到数据帧后，不进行缓存和校验，而是直接转发到目的端口。
2．存储式转发：交换机首先在缓冲区中存储接收到的整个数据帧，然后进行CRC校验，检查数据帧是否正确，如果正确，再进行转发。
如果不正确，则丢弃。
3．碎片隔离式转发：交换机在接收数据帧时，会先缓存数据帧的前64个字节，确保数据帧大于64个字节，再进行转发。
总的来说，交换机的工作原理是通过学习和查找MAC地址表来转发数据帧，当目的MAC地址不在表中时，会进行泛洪，同时交换机也具备过滤功能。
交换机在局域网中扮演着重要的角色，通过建立和维护一个表示MAC地址和交换机端口对应关系的交换表，交换机能够在发送节点和接收节点之间建立一条虚连接，并完成数据帧的转发和过滤，从而有效地解决冲突域问题，提高网络的性能和安全性。
三层交换机原理与设计
三层交换机原理与设计三层交换机是一种网络设备，用于在局域网(LAN)和广域网(WAN)之间进行数据包交换。
它是网络层的设备，能够在较高的层次上工作，使用网络地址和路由协议来决定如何转发数据包。
本文将介绍三层交换机的原理和设计，并探讨其在网络中的应用。
一、三层交换机的原理1.路由功能：三层交换机能够根据目的IP地址来判断数据包的路径，并将其转发到目标网络。
它使用路由协议（如RIP、OSPF、EIGRP）来学习网络拓扑，并根据路由信息维护一个路由表。
2.VLAN划分：三层交换机支持虚拟局域网(VLAN)的划分。
VLAN可以将一个物理网络划分为多个逻辑子网，不同的VLAN可以相互隔离，提高网络的安全性和管理灵活性。
3.路由表：三层交换机维护一个路由表，用于存储不同网络之间的路由信息。
路由表包含目的网络的IP地址和下一跳地址，通过查找路由表，三层交换机可以确定数据包的下一跳设备，以实现数据包的转发。
4.ARP表：三层交换机还维护一个ARP（地址解析协议）表，用于存储主机的MAC地址和对应的IP地址。
ARP表可以使三层交换机能够将数据包转发到正确的目标主机。
二、三层交换机的设计1.硬件设计：三层交换机需要具备强大的处理能力和高速传输能力。
因此，硬件设计要使用高性能的处理器和大容量的存储器，以及高速的接口（如千兆以太网接口）。
2.软件设计：三层交换机的软件设计主要包括路由协议的实现和路由表的维护。
软件设计要考虑如何有效地学习路由信息、更新路由表，并实现高效的数据包转发。
3.VLAN设计：三层交换机的VLAN设计要考虑如何划分VLAN、配置VLAN间的路由和实现VLAN之间的隔离。
此外，还需要考虑如何管理和监控VLAN，以及如何与其他网络设备（如二层交换机、路由器）配合工作。
4.安全设计：三层交换机的安全设计要考虑如何保护网络免受入侵和攻击。
这包括控制访问列表（ACL）的配置、防火墙的设置和安全认证的实现等。
03 交换技术
Routing Table
Destination Subnet 6.0.0.0 2.0.0.0 1.0.0.0 1.5.0.0 Switch Interface port 3 Port 2 Port 4 Port 6
2.1.1.1
D S S R T C
Data
Port4
Port2 Packet Header IP Address: 2.1.1.1
Switching Table
目的地 0002.ABCD.EF12 Output Interface MAC Address port 10 port 5 port 1 port 1 port 6 port 6
Frame Packet
port1 IP Address: 192.168.10.1
port6
2、延时
交换机延时是指从交换机接收到数据包到开始向目的 端口复制数据包之间的时间间隔。有许多因素会影响 延时大小，比如转发技术等等。采用直通转发技术的 交换机有固定的延时。因为直通式交换机不管数据包 的整体大小，而只根据目的地址来决定转发方向。所 以，它的延时是固定的，取决于交换机解读数据包前 6个字节中目的地址的解读速率。采用存储转发技术 的交换机由于必须要接收完了完整的数据包才开始转 发数据包，所以它的延时与数据包大小有关。数据包 大，则延时大；数据包小，则延时小。
• VLAN可以是有混合的网络类型设备组成，比如：10M以太网、 100 M以太网、令牌网、FDDI、CDDI等等，可以是工作站、 服务器、集线器、网络上行主干等等。 • 通过对用户、MAC地址、交换机端口号、VLAN号等管理对象 的综合管理，来满足整个网络的VLAN划分、监视等功能，以 及其他扩展管理功能。现在比较通用的VLAN的划分方法是基 于MAC地址。但也有一些厂商的交换机提供更多的VLAN划分 方法：MAC地址、协议地址、交换机端口、网络应用类型和 用户权限等等。 • 用户在选择交换机的同时，应当仔细考察选购的交换机的 VLAN功能，根据自己企业的实际需要，选择满足要求而且管 理方便的交换机。同时，应当特别注意现在不同厂商的交换 机的VLAN之间大多数是不兼容的。
