(完整版)高清网络摄像机的监控系统设计原理
视频监控系统的工作原理
视频监控系统的工作原理视频监控系统是一种通过摄像机和视频录像机等设备，通过传输、存储和处理视频信号，以实现对特定区域进行实时监控和记录的系统。
它广泛应用于安保领域、交通管理、工业控制等各个领域。
本文将详细介绍视频监控系统的工作原理。
一、视频监控系统的基本组成视频监控系统由摄像机、传输介质、存储设备、视频处理器和监控显示器等多个组件组成。
1. 摄像机：摄像机是视频监控系统的核心部件，通过光学透镜将实时画面转化为电子信号，并传输给其他设备进行处理和显示。
2. 传输介质：传输介质负责将摄像机产生的电子信号传输到其他设备。
主要有有线传输和无线传输两种方式。
有线传输可以使用电缆或光纤进行数据传输，传输速度快、稳定性高；无线传输则通过无线电波将信号传输到接收设备，具有灵活性和便携性等优势。
3. 存储设备：存储设备用于将视频信号进行录制和存储。
常见的存储设备包括硬盘录像机（DVR）、网络硬盘录像机（NVR）等。
这些设备具有大容量、高稳定性和可靠性的特点，可以长时间保存视频数据。
4. 视频处理器：视频处理器负责对摄像机采集到的视频信号进行处理和编码。
它可以对图像进行增强、压缩、分割和分析等操作，以提高视频质量和减少存储空间的占用。
5. 监控显示器：监控显示器用于显示摄像机传输过来的视频画面。
它可以将多个摄像机的画面分屏显示，以便实时监控和比对。
二、视频监控系统的工作原理可以分为图像采集、信号传输、信号处理和图像展示四个步骤。
1. 图像采集：视频监控系统通过摄像机对特定区域的图像进行采集。
摄像机的镜头接收到光线，并将光线信息转换为电子信号。
这些信号包含着图像的亮度、饱和度、对比度等信息。
2. 信号传输：摄像机产生的电子信号需要通过传输介质传输到其他设备。
有线传输通过电缆或光纤将信号传输到存储设备或视频处理器等设备；无线传输通过无线电波将信号传输到接收设备。
传输过程中需要保证信号的稳定性和安全性。
3. 信号处理：视频处理器接收到图像采集设备传输过来的信号后，对信号进行处理和编码。
网络摄像机的工作原理是什么

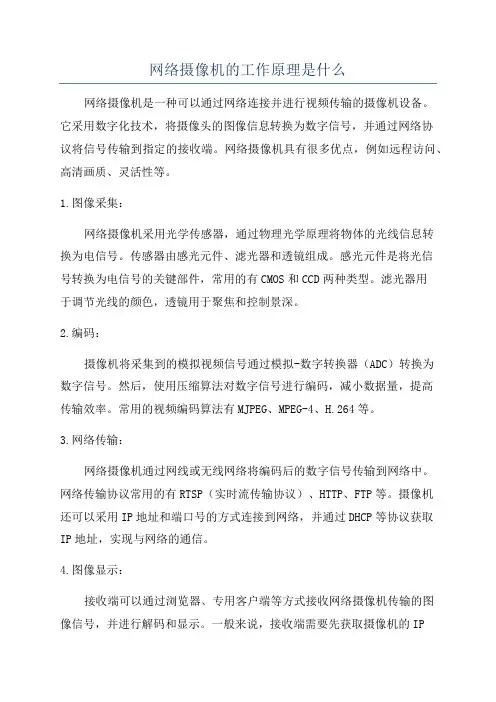

网络摄像机的工作原理是什么网络摄像机是一种可以通过网络连接并进行视频传输的摄像机设备。
它采用数字化技术，将摄像头的图像信息转换为数字信号，并通过网络协议将信号传输到指定的接收端。
网络摄像机具有很多优点，例如远程访问、高清画质、灵活性等。
1.图像采集：网络摄像机采用光学传感器，通过物理光学原理将物体的光线信息转换为电信号。
传感器由感光元件、滤光器和透镜组成。
感光元件是将光信号转换为电信号的关键部件，常用的有CMOS和CCD两种类型。
滤光器用于调节光线的颜色，透镜用于聚焦和控制景深。
2.编码：摄像机将采集到的模拟视频信号通过模拟-数字转换器（ADC）转换为数字信号。
然后，使用压缩算法对数字信号进行编码，减小数据量，提高传输效率。
常用的视频编码算法有MJPEG、MPEG-4、H.264等。
3.网络传输：网络摄像机通过网线或无线网络将编码后的数字信号传输到网络中。
网络传输协议常用的有RTSP（实时流传输协议）、HTTP、FTP等。
摄像机还可以采用IP地址和端口号的方式连接到网络，并通过DHCP等协议获取IP地址，实现与网络的通信。
4.图像显示：接收端可以通过浏览器、专用客户端等方式接收网络摄像机传输的图像信号，并进行解码和显示。
一般来说，接收端需要先获取摄像机的IP地址和端口号，然后使用相应的协议与摄像机建立连接，并接收视频流数据进行解析和显示。
网络摄像机的工作原理可以简单归纳为图像采集、编码、网络传输和图像显示四个步骤。
其中，图像采集通过光学传感器将物体的光线信息转换为电信号；编码将模拟视频信号转换为数字信号，并对数字信号进行压缩编码；网络传输将编码后的数字信号通过网络协议传输到接收端；图像显示接收和解析图像信号，并进行显示。
网络摄像机利用数字化技术和网络通信技术，实现了远程监控、视频会议等功能，广泛应用于安防、教育、交通等领域。
监控系统的工作原理
监控系统的工作原理
监控系统是一种用于对特定区域或设备进行实时监测和录像的系统。
它主要由摄像头、视频信号传输系统、监控中心和存储设备等组成。
其工作原理如下：
1. 摄像头采集视频信号：摄像头通过感光器件将图像转化为电信号，并经过处理形成视频信号。
摄像头通常安装在需要监控的区域或设备附近。
2. 视频信号传输：视频信号通过网络或传输线路传输到监控中心。
传输方式可以采用有线或无线方式，以保证视频信号的稳定传输。
3. 视频信号处理与存储：监控中心接收到视频信号后，进行视频信号处理、编码、压缩等操作，将其转化为数字信号并存储起来。
存储设备可以是硬盘、服务器等，可以长时间保存大量的视频数据。
4. 实时监测和录像：监控中心通过显示屏实时显示摄像头所监测到的视频画面。
同时，系统还可以将视频信号进行录制，以便后续检查和回放。
5. 报警与追踪：监控系统可以设置各种报警规则，比如移动侦测、入侵检测等。
当监测到异常情况时，系统可以通过报警器、手机等方式提醒相关人员，并及时采取应对措施。
总结来说，监控系统通过摄像头采集视频信号，经过传输、处
理和存储，实现对特定区域或设备的实时监测和录像。
这样可以帮助用户及时获取所需的监控信息，提高安全性和管理效率。
(完整版)高清视频监控系统设计方案
区域网络高清监控方案在现代化办公及安全监管建立网络高清视频监控系统是很有必要的。
一方面，管理部门可以在办公室一些主要场所如员工操作区域、及包括黄金交易等关键区域实施全天候监控，保证人员及众多财物的安全，给工人员提供良好安全的办公场所。
另一方面，可以在考勤点等区域安装视频监控，当员工反馈考勤异常时，可作为后期视频复核依据，规范员工行为，加强行政管理。
同时系统还支持远程视频监控，领导可以利用电脑、手机，随时了解实时情况。
⏹系统设计本方案在各监控点位部署功能对应的摄像机完成视频采集，通过NVR完成视频存储，同时NVR可做本地显示，所有的监控设备通过客户端实现联网管理，操作简单，施工方便，并且可以扩展。
●布点设计：➢工作区域：属于重点监控区域，要求监控进出销售区的人员情况，看清进出人员的面部特征，特别是夜间无人值守时候的异常情况监控；推荐使用300万像素网络高清红外吸顶式半球摄像机，安装方式为吸顶安装。
➢外围周界：该场景光照条件差，属于重点监控区域，场景监控范围较广且需看清人员脸部特征；推荐使用300万像素网络高清红外筒机，及300万像素定焦红外网络高清球形摄像机、安装方式为壁装。
设计规范和依据；1、《智能建筑设计标准》(GB／T 50314—2000)2、《建筑智能化系统工程设计标准》（DB32/191-1998）3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）5、《民用建筑电气设计规范》（JGJ/T16-92）6、《民用闭路监视电视系统工程技术规范》(GB/50198-94)7、《系统接地的型式及安全技术要求》（GB14050-93）8、《安全防范工程程序与要求》（GA/T75-94）9、《安全防范工程验收规则》（GA/T308-2001）10、《工业电视系统工程设计规范》(GBJ 115)11、《安全检查防范系统通作图形符号》（GA/74-94）拓扑图●主要功能：➢高清视频图像采集关于摄像机的部署位置，通常建议办公出入口、外大门出入口、操作区、外围周边等是理想的监控位置，在设计安装位置时也需要考虑方便取电、可采用POE供电以及避开重要的隐私区域。
高清网络摄像机方案
（4）客户端：用户通过电脑、手机等设备查看实时监控画面和录像回放。
3.功能设计
（1）实时监控：用户可实时查看监控场景，支持多画面分割显示。
（2）录像回放：用户可根据时间、地点等条件进行录像回放，支持快进、慢放、暂停等功能。
（3）事件报警：系统可对指定区域进行入侵检测、人脸识别等，实现自动报警。
四、项目实施
1.前期调研：深入了解用户需求，为方案设计提供依据。
2.设备采购：根据方案需求，选购符合标准的高清网络摄像机、录像存储设备等。
3.系统集成：将设备接入监控平台，实现数据的统一管理和调度。
4.系统调试：确保系统稳定运行，满足用户需求。
5.培训与验收：对用户进行操作培训，确保用户熟练掌握系统使用方法，完成项目验收。
（3）事件报警：系统可针对特定区域、特定行为进行智能分析，实现实时报警，提高监控效率。
（4）权限管理：设立多级权限，对用户进行精细化管理，确保数据安全。
（5）远程访问：支持远程登录，便于用户在异地实时查看监控画面和录像。
4.合规性及隐私保护
（1）遵循我国《网络安全法》、《数据安全法》等相关法律法规，确保系统合规运行案
一、项目背景
随着科技的发展，高清网络摄像机在安防监控、交通管理、商业零售等领域的应用日益广泛。为保障我国社会治安稳定，提高人民群众的安全感，本项目旨在设计一套合法合规的高清网络摄像机方案，以满足不同场景的监控需求。
二、项目目标
1.提供高质量、高清晰度的视频监控图像，以满足用户对监控场景的实时查看和录像回放需求。
（2）录像存储设备：采用高性能、大容量的网络视频录像机（NVR），支持多种录像模式，满足长时间录像需求。
监控摄像头工作原理
监控摄像头工作原理
监控摄像头是一种通过图像传感器捕捉实时影像，然后将其转化为电子信号并传输到监控设备的装置。
它可以用于监视和录制目标场景中的活动。
监控摄像头的工作原理基本上可以分为三个主要步骤：
1. 感光：监控摄像头利用内置的图像传感器（例如CMOS或CCD）感知光的强度和颜色。
图像传感器会受到光线的照射，并将其转化为电子信号。
2. 信号转换：感光后，监控摄像头会将图像传感器产生的电子信号转换为数字信号。
这个过程通常是由摄像头内部的模拟转数字转换器（ADC）完成的。
ADC会对电子信号进行采样和
量化，将其转换为数字形式的图像数据。
3. 信号传输：转换为数字信号之后，监控摄像头会将图像数据通过电缆、网络或其他传输方式传送到监控设备，例如录像机、电脑或监控服务器。
这些设备会接收并处理图像数据，以实时显示或录制监控场景。
此外，一些现代监控摄像头还配备了其他功能，例如运动检测、红外夜视或人脸识别。
这些功能通过额外的传感器或算法来实现，可以增强监控摄像头的功能和应用范围。
总的来说，监控摄像头的工作原理是通过感光、信号转换和信号传输来实现对目标场景的实时监视和录制。
高清监控系统方案
高清监控系统方案概述高清监控系统是一种基于数字技术的监控系统，能够提供高质量的监控图像和视频，用于监控和管理各种场所。
本文将介绍高清监控系统的基本原理、组成和应用，以及在实际项目中的方案设计。
一、基本原理高清监控系统基于数字视频技术，通过高分辨率的摄像头和专业的视频处理设备，捕捉和处理高清图像和视频。
其主要原理如下：1. 高清摄像头：使用高分辨率的摄像头可以捕捉到更清晰、细腻的图像，提供更准确的监控信息。
2. 数字信号传输：高清监控系统采用数字信号传输技术，将摄像头采集到的图像和视频转换成数字信号，通过网络传输到监控中心或存储设备。
3. 视频处理设备：高清监控系统通过专业的视频处理设备进行图像和视频的格式转换、压缩和解码，保证监控图像的质量和稳定性。
二、系统组成高清监控系统主要由以下几个组成部分组成：1. 摄像头：摄像头是高清监控系统的核心，通过高分辨率的传感器和镜头捕捉到高质量的监控图像。
2. 视频处理设备：视频处理设备包括视频编码器和视频解码器，负责对摄像头采集到的图像和视频进行编码和解码处理，实现图像的传输和存储。
3. 储存设备：储存设备用于存储监控系统采集到的图像和视频，通常采用硬盘录像机（DVR）或网络视频录像机（NVR），提供长时间的存储空间和快速检索功能。
4. 监控中心：监控中心是高清监控系统的核心管理部分，通过监控软件将摄像头采集到的图像和视频进行实时监控和管理。
5. 显示设备：显示设备用于显示监控图像，可以是监视器、显示屏或者其他显示设备。
三、应用场景高清监控系统广泛应用于各种场所，包括但不限于：1. 公共场所：如商场、办公楼、机场、火车站等公共场所，通过高清监控系统可以实现对人员和物品的安全监控和管理。
2. 交通领域：高清监控系统可以应用于道路监控、隧道监控和桥梁监控等交通领域，提供交通流量监测和事故处理等功能。
3. 家庭安防：高清监控系统可以安装在家庭内部和周边环境，实现对家庭安全的监控和管理。
监控系统原理图
监控系统原理图监控系统是指通过各种传感器、仪表和设备，对被监测对象的状态、参数等进行实时监测、采集、传输、处理和显示的一种自动化系统。
监控系统在工业生产、环境保护、安全防范等领域有着广泛的应用，其原理图是监控系统设计的重要组成部分。
监控系统原理图主要包括传感器、信号调理、数据采集、数据处理、通信传输、显示控制等模块。
其中，传感器是监控系统的核心部件，用于将被监测对象的各种参数转化为电信号；信号调理模块则对传感器输出的信号进行放大、滤波、线性化等处理，以保证信号的准确性和稳定性；数据采集模块负责将经过信号调理处理后的数据进行采集和转换，通常采用模数转换器（ADC）将模拟信号转换为数字信号；数据处理模块对采集到的数据进行处理、分析、计算，通常包括数据存储、运算处理、逻辑判断等功能；通信传输模块则将处理后的数据通过各种通信手段传输到监控中心或显示设备，包括有线通信和无线通信等方式；显示控制模块则将接收到的数据进行显示、报警、控制等操作，通常采用显示屏、指示灯、报警器等设备。
在监控系统原理图中，各个模块之间通过信号线、总线、网络等方式进行连接和通信，形成一个完整的监控系统。
传感器模块负责将被监测对象的各种参数转化为电信号，并通过信号线传输给信号调理模块进行处理；信号调理模块将经过放大、滤波、线性化等处理后的信号传输给数据采集模块进行转换；数据采集模块将转换后的数字信号通过总线或网络传输给数据处理模块进行处理和分析；数据处理模块再将处理后的数据通过通信传输模块传输到监控中心或显示设备进行显示和控制。
监控系统原理图的设计需要考虑系统的稳定性、可靠性、实时性和安全性等因素。
在传感器选择和布置时，需要考虑被监测对象的特点和监测要求，选择合适的传感器类型和布置位置；在信号调理和数据采集模块的设计中，需要考虑信号处理的精度和稳定性，选择合适的信号调理和转换方案；在数据处理和通信传输模块的设计中，需要考虑数据处理的算法和速度，选择合适的通信传输方式和协议；在显示控制模块的设计中，需要考虑显示效果和操作方式，选择合适的显示设备和控制方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高清网络摄像机的监控系统设计原理
说道视频监控系统，大家而今都不不熟悉，在中国安防行业发展的早期，我们起头接触的即是监控摄像机。
随着安防行业在中国的发展，今朝，国内的视频监控也曾有了很大的发展。
而今的视频监控系统也曾相当幼稚，视频监控系统采用前端摹拟摄像大约或许数字高清摄像机+矩阵+数字硬盘录相机+远程网络接见访问会面的机关，主要席卷图形工作站、矩阵主机、硬盘录相机及平安防御服务器、算计机网络换取设备、玄色监督器等设备;总核心设在安保核心的智能化控制核心;单体平安防御系统核心配置在生打造区的监控室，大约实现对现场图像信号的席卷、生活生活、切换、控制记录等效用。
系统应具有开放的通信协议。
打造品支持标准的数据换取协议，具有很好的开放性和兼容性。
随着3G时期的到来，以及网络妙技的快捷发展，网络IP化的妙技发展趋势正带动着新一轮安防财富链的过量。
网络视频监控应用也曾广泛智能交通、政府工作、公共平安、平安家居、智能消防、财打造监测、老人关照、团体安康等多个领域。
安防网络视频监控即是指通过有线大约或许无线IP网络把视频消息以数字化的形式来进行传输，只假如网络大约达到的地方就未必大约实现视频监控和记录，并且网络视频监控同时还大约和许多其它类型的系统进行圆满的分离。
据权势巨子数字统计，将来两年，安防行业的网络视频监控市场范畴将达到700亿，其中，安防消息化中的网络监控市场的宏壮商机也曾展露，相对古板视频监控系统来讲，网络视频监控系统垄断更加简单，价钱也更加高贵，而这两个特性同是网络视频监控系统的优势地址。
其中，现阶段国内针对民用的监控市场固然繁荣起步，却具有很是辽阔的市场蓝图。
业内人士指出，将来的民用视频监控系统妙技将会随着有线及无线网络妙技的发展得到奔驰，民用视频监控的遍布将会窜改人们的日常生活。
从将来发展来看，民用视频监控业务在团体用户市场的发展后劲将大要和行业用户市场工力悉敌。
1.前端规画
前端设备是视频监控的第一步，我们所看到的视频，首先是经过前端设备的席卷，把光信号更换成摹拟信号，如许我们才大约或许看到前端的视频。
前端设备是安设在现场的摄像装置，席卷各类摄像机、镜头、防护罩、支架等，它的任务是对现场的图像信号及报警信号转换成电信号传到保安监控核心。
摄像机选用：
室内固定身分拟采用玄色高分辨率半球摄像机，外貌雅观，适宜高档装修风格;
室外周界应用彩转黑一体化枪式摄像机+室外防护罩(配合遮阳罩、电扇、加热器等)。
摄像机基础采用交流220V供电后就近降压供电，有部分采用交流220V降压整流后齐集供电。
系统采用独立的稳压电源齐集供电，并采用UPS全系统齐集供电。
全部摄像机的电源，均由控制室统一供电。
统一提供UPS电源，工作工夫≥30分钟，以包管设备的平安运行和设备良好的同步从命。
从稳压电源设备输出的电源，由系统配电箱向现场设备和中央监控设备统一供电。
2.传输系统规画
本系统传输链路由光纤和同轴电缆构成;席卷光纤电缆、视频电缆传输途程、信号传输途程、电源途程等有部分。
传输系统是连贯前端设备和核心筹划设备的桥梁，前端的设备席卷到视频图像信号，通过传输设备将这些信号传至核心筹划设备，如许我们就能看到了前端的视频。
视频传输途程按传输隔绝距离和衰减系数选用从命动摇、衰减小、抗陵犯才干强的SYV一75—5射频铜轴电缆。
网络线采用6类非屏蔽双绞线，摄像机电源线缆采用RVV3*1.5。
其中各监控子系统通过光端机将视频信号接入到核心区智能监控机房。
室外布线管道预埋七孔梅花管到各前端点位，室内楼道布线直接垄断也曾安设好的弱电桥架。
3.核心区智能安防监控核心系统规画安保核心智能化监控核心需通过视频矩阵级联方式和生打造区监控系统实现视频资源共享。
在安保核心智能化监控核心树立一套视频矩阵系统，核心区的视频矩阵系统通过接口单位和生打造区监控系统的矩阵之间实现数据通信。
通过视频矩阵级联，核心区垄断人员可通过本核心视频矩阵系统的垄断键盘切换控制调看生打造区的任一视频信号到核心区的体现设备上。
中央控制室配置在核心区智能监控机房内，在核心监控机房配置机房设备，席卷安保系统专一使用的核心换取机，多工位监控台、视频筹划工作站和视频筹划服务器(安设专业视频筹划软件)、视频存储服务器、视频消息存储设备(磁盘阵列)以及监控墙等，中间有部分为一个系统垄断台，由工作人员对系统进行控制，系统内全部的摄像机的图像信号均通过视频电缆或光纤电缆引入安保监控室进行图像控制和记录，从而构成监控筹划网络系统。
文章链接：高清网络摄像机/。
