超声波软管封尾机说明书
金属软管灌装封尾机操作说明书
4.1 机器可直接安置于平整的地面，调整水平度并固定好脚轮，确保机器在运转时不 会晃动。 4.2 确保电源相符，接通电源，使接地可靠（地线桩打下地面深 1m 以上，绝缘电阻小 于 10Ω） ，并注意设备运转方向。 5.基本操作步骤:
.
（ ***.按机器各部分于出厂时已按客户样管及原料调试合适，否则请先参照 第六章调试。 ***.操作设备前，请详细阅读说明书，牢记第七章之《注意事项》 ！ ） � 清理料斗中的杂物，加好料，并将料斗加料口盖好； � 接通电源，按下总电 源开关，计数器显示 0； （控制面板如右图， 以实物为准。 ） � 按下总电源开关时， 计 数器 变频 器 变频器显示“OFF” ， 当物料至所需温度的 时，按下变频器上 电源 灌装 “RUN”按钮，变频器 显示“LS” ，此时顺时 针转动变频器旋钮 （不可用力过大， 使旋钮内部齿面损坏而打滑） ， 则电机启动， 分度盘运转， 封尾机构开始动作（工作中可随时调节变频器旋钮至合适的运转速度） ； � 按下灌装按钮（光电探头开始工作） ，开始插管工作（机器人工插管） ，当 转盘带动空管至灌嘴时， 光电探头得到信号， 开始灌装 （管座无管不灌装） ； 当计量泵完成一次动作后，微动开关得到信号，则灌装停止。计量泵动作 完成一次，计数器计数一次（计数器可随时清零重新计数） ；如此循环。 （第 一次灌装是排出计量泵内空气，所以为空灌） � 检查灌装量，如有差别按第六章调节计量； � 工作完成结束时，依次关闭灌装开关，逆时针转动变频器旋钮至分度盘停
10 11 8
计 数器
变频 器
电源
灌装
7 8 9
1 12
10 11 12
用途及性能特点和主要参数 2. 2.用途及性能特点和主要参数
. .
2.1 用途及性能 GFJX 型金属软管灌装封口机是我公司研制的主要产品。此机型主要用于以金属 软管为包装容器的物料的灌装、封口。该产品采用封闭式及半封闭式灌装膏、液， 封口无渗漏，灌装重量、容量一致性好，灌装、封口、打印一次完成，适用于医药、 日化、食品、化工等领域的产品包装。如：皮炎平、软膏、染发剂、牙膏、鞋油、 胶粘剂、AB 胶、环氧胶、氯丁胶等物料的灌装与封口。

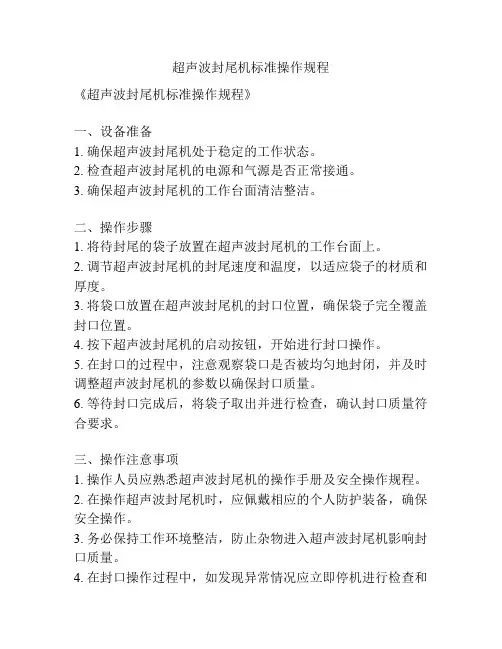

超声波封尾机标准操作规程
超声波封尾机标准操作规程
《超声波封尾机标准操作规程》
一、设备准备
1. 确保超声波封尾机处于稳定的工作状态。
2. 检查超声波封尾机的电源和气源是否正常接通。
3. 确保超声波封尾机的工作台面清洁整洁。
二、操作步骤
1. 将待封尾的袋子放置在超声波封尾机的工作台面上。
2. 调节超声波封尾机的封尾速度和温度，以适应袋子的材质和厚度。
3. 将袋口放置在超声波封尾机的封口位置，确保袋子完全覆盖封口位置。
4. 按下超声波封尾机的启动按钮，开始进行封口操作。
5. 在封口的过程中，注意观察袋口是否被均匀地封闭，并及时调整超声波封尾机的参数以确保封口质量。
6. 等待封口完成后，将袋子取出并进行检查，确认封口质量符合要求。
三、操作注意事项
1. 操作人员应熟悉超声波封尾机的操作手册及安全操作规程。
2. 在操作超声波封尾机时，应佩戴相应的个人防护装备，确保安全操作。
3. 务必保持工作环境整洁，防止杂物进入超声波封尾机影响封口质量。
4. 在封口操作过程中，如发现异常情况应立即停机进行检查和
处理。
四、设备维护
1. 每次使用完超声波封尾机后，应对机器进行清洁和维护，确保其正常使用。
2. 定期对超声波封尾机进行保养和维修，确保设备长期稳定运行。
通过严格按照以上操作规程进行超声波封尾机的操作，可以有效提高封口质量，确保生产安全和产品质量。
软管灌装封尾机说明书
软管灌装封尾机(RGF-100YC型 )说明手册烟台开发区创佳制药机械有限公司目录序言 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,1第一章 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,21.1机器的技术数据 ,,,,,,,,,,,,,,,,,,,,,,,21.2铭牌内容（主要技术数据）,,,,,,,,,,,,,,,,,,21.3其他技术数据及机器的特点,,,,,,,,,,,,,,,,,,21.4机器技术标准 ,,,,,,,,,,,,,,,,,,,,,,,,31.5机器型号、编号、制造日期,,,,,,,,,,,,,,,,,,31.6机器材质 ,,,,,,,,,,,,,,,,,,,,,,,,,,3 第二章 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,42.1机器运输、拆装、移动说明,,,,,,,,,,,,,,,,,,42.2机器运输、拆装、移动的其他注意事项,,,,,,,,,,,,,4第三章 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,5第四章 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,6第五章 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,95.1安全系统 ,,,,,,,,,,,,,,,,,,,,,,,,,,,95.2安全系统的功能 ,,,,,,,,,,,,,,,,,,,,,,,95.3紧急按扭 ,,,,,,,,,,,,,,,,,,,,,,,,,,95.4门开停机 ,,,,,,,,,,,,,,,,,,,,,,,,,,95.5无管或缺管报警装置 ,,,,,,,,,,,,,,,,,,,,,95.6过载限制装置 ,,,,,,,,,,,,,,,,,,,,,,,,10第六章 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,116.1电连接 ,,,,,,,,,,,,,,,,,,,,,,,,,,,116.2气连接 ,,,,,,,,,,,,,,,,,,,,,,,,,,,11第七章 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,127.1机器启动前的基本准备,,,,,,,,,,,,,,,,,,,,127.2机器主要配置 ,,,,,,,,,,,,,,,,,,,,,,,,127.3机器工作步骤： ,,,,,,,,,,,,,,,,,,,,,,,12第八章 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,148.1机器运行前例行检查,,,,,,,,,,,,,,,,,,,,,148.2接通电源 ,,,,,,,,,,,,,,,,,,,,,,,,,,148.3回转盘的调节 ,,,,,,,,,,,,,,,,,,,,,,,,158.4管仓及上管扶手的调节,,,,,,,,,,,,,,,,,,,,168.5压管气缸的调节 ,,,,,,,,,,,,,,,,,,,,,,,178.6驱动上管扶手凸轮连杆的调节,,,,,,,,,,,,,,,,,178.7根据软管直径与长度变化，对上管、放管、及压管之间配合调节,,178.8 管仓整列等的调节 ,,,,,,,,,,,,,,,,,,,,,,188.9 色标传感器及压锥的调节,,,,,,,,,,,,,,,,,,,188.10注料、计数检测光电管的位置及调节,,,,,,,,,,,,,,198.11封尾及打字码机械手的调整,,,,,,,,,,,,,,,,,,198.12剪切（修剪软管尾部热熔压合部分）机械手,,,,,,,,,,, 19 8.13试运行 ,,,,,,,,,,,,,,,,,,,,,,,,,,,208.14管杯芯的更换 ,,,,,,,,,,,,,,,,,,,,,,,218.15注料喷嘴 ,,,,,,,,,,,,,,,,,,,,,,,,,,228.16剂量泵的选择与调节,,,,,,,,,,,,,,,,,,,,,228.17链条的涨力调节,,,,,,,,,,,,,,,,,,,,,,228.18安全离合器的调节,,,,,,,,,,,,,,,,,,,,,228.19气路压力的调节,,,,,,,,,,,,,,,,,,,,,,238.20膏尾吹断压缩空气调节,,,,,,,,,,,,,,,,,,,,23第十章 ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,25亲爱的顾客：谢谢您对创佳公司的信任,我公司是软管灌装封尾机的专业制造商，我们很荣幸的告诉您我公司的产品是在制药、化妆品、日化和食品等领域长期实践的结晶 ,是效率与质量的保证。
新型超声波塑料软管灌装封尾机的研制
塑料软管新型超声波塑料软管灌装封尾机的研制介绍了新型的超声波塑料软管灌装封尾机的总体方案和各组成部分的设计特点．解决了研制过程中的一些关键技术，提离了产品的适应性和可靠性。
关键词：超声波塑料软管灌装封尾多功能中国分类号：TP274+，53 文献标识码：B近期我们研制的新型超声波塑料软管灌装封尾机，具有自动插管、光电识标对管、定量灌装、超声波封尾、切尾、出管以及计数、料位探测警示等功能，是一种新型的光机电一体化高新技术产品。
口总体方案设计①针对工序较多的特点，确定采用多工位步进回转盘结构方案，依次将工序和备用工序顺时针组合排列如图1所示；②为了充分缩短回转时间，利用工作时间，确定采用步进电机传动方案，在基本工作节拍20次／min的基础上分3档速度，提高生产效率；③为了适应塑料、铝塑等不同材质、不同厚度类型的软管，采用超声波焊接技术，其参数调整及其整机全部运作均采用微电脑可编程控制，简便可靠稳定；④采用9路气动群控技术和7路光电检测技术，优化传动结构，保证动作协调，准确元误。
目组成部分设计新型超声波塑料软管灌装封尾机主要由自动插管、光电识标对管、定量灌装、超声波封尾、切尾、出管和回转盘传动、气动群控和微电脑控制等部分构成。
文章编号：1000—4998(2004)01一0029一02翻转竖直，再由另一气缸直插入管座，随即复位。
(2)光电识标对管它主要由光电开关、小电机、拨盘、锥顶和一路气动控制组成(见图2)。
当插有软管的管座回转到位时，气缸将装有拨盘的小电机顶起，并托起管座和软管缓缓旋转，当光电开关扫描到软管上的色标时，指令停止旋转并落回原位，从而使每个软管都能以正面图案准确定位。
锥顶的作用是将管口抻圆，保证光电开关与软管间的检测距离，便于扫描色标。
(3)定量灌装主要由储料桶、旋转阀门、料泵、灌装嘴和3路气动控制，两路光电开关等组成(见图3)。
旋转阀门由900叶片式摆动气缸控制，当阀门将料泵与储料桶接通时，料泵在气缸作用下以预先调整好的行程从储料桶中抽吸出定量物料。

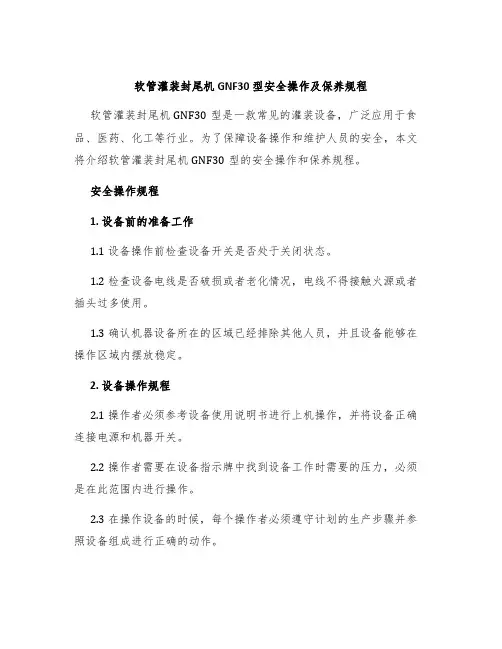

软管灌装封尾机GNF30型安全操作及保养规程
软管灌装封尾机GNF30型安全操作及保养规程软管灌装封尾机GNF30型是一款常见的灌装设备，广泛应用于食品、医药、化工等行业。
为了保障设备操作和维护人员的安全，本文将介绍软管灌装封尾机GNF30型的安全操作和保养规程。
安全操作规程1. 设备前的准备工作1.1 设备操作前检查设备开关是否处于关闭状态。
1.2 检查设备电线是否破损或者老化情况，电线不得接触火源或者插头过多使用。
1.3 确认机器设备所在的区域已经排除其他人员，并且设备能够在操作区域内摆放稳定。
2. 设备操作规程2.1 操作者必须参考设备使用说明书进行上机操作，并将设备正确连接电源和机器开关。
2.2 操作者需要在设备指示牌中找到设备工作时需要的压力，必须是在此范围内进行操作。
2.3 在操作设备的时候，每个操作者必须遵守计划的生产步骤并参照设备组成进行正确的动作。
2.4 为了操作人员安全，禁止操作人员私自拆卸机器设备，必须由有关工程技术人员进行拆卸。
2.5 操作者要注意随时检查设备设备，如果设备故障或者发现操作不正常，要及时通报此情况，防止设备设备意外并造成事故。
3. 设备停机规程3.1 在设备停机前，操作者需要先将开关关闭，并确认设备已经关机。
3.2 在设备不工作时，操作者必须离开设备现场，防止误操作导致伤害。
保养规程1. 日常保养1.1 定期对设备进行必要的清洗、润滑和调整，确保设备能够正常工作。
1.2 需要对设备的部件进行维护，定期检查部件是否磨损严重，如需更换，操作时必须关闭开关并拆卸部件，如不懂，请由有关工程技术人员进行操作。
1.3 需要对设备电气设备进行保养，定期检查电线是否老化，电线是否接触火源或者插座过多使用，如发现问题，必须更换或者修补，禁止自己进行操作。
2. 定期保养2.1 对设备进行定期保养时，必须寻找有关技术人员进行操作，规定时间内不能更换或取出设备的部件，要按原有位置和方向装回。
2.2 对于设备的保养，需要根据不同的设备型号和保养周期，选择相应的保养方案，以提高设备的使用寿命和生产效率，减少故障率。
超声波封尾机=封尾机=沈阳封尾机安全操作及保养规程
超声波封尾机=封尾机=沈阳封尾机安全操作及保养规程超声波封尾机（以下简称“封尾机”）是一种广泛应用于塑料制品封口、封尾的机械设备。
作为一种特殊的设备，为了保证操作安全和设备长时间稳定运行，我们有必要了解一下封尾机的安全操作和正常保养的规程。
安全操作规程警告•在任何操作前，必须检查封尾机电源是否关闭，并且确保该设备和周围没有任何异常情况。
•在使用封尾机时，必须严格按照本规程的操作要求进行操作。
不按照规程操作可能会导致设备的损坏、操作不当而导致的安全事故、人员伤害，甚至严重事故的发生。
•在进行封口工作时，必须佩戴操作者的劳动防护用品，包括眼镜、手套等。
建议使用耳塞，以保护您的听力。
操作步骤1.通过封尾机的控制面板打开电源2.将待封物品放置在工作台上。
这个地方请注意，有些封尾机区别于一般的封口机，需要先将待封物品放置在专用工作台上，才能开始操作。
3.发送信号：封尾机开始工作。
这时，操作者需在设备旁边注视工作状况，防止异常发生。
4.操作过程中，不要杂乱放置物品，不要操作设备本身，更不能将随身携带的一些物品放置在设备表面。
5.操作完毕后，应该及时将设备和周围环境整理好，并关闭电源。
技巧提示•为了确保设备的长时间稳定运行，建议每日进行检查、保养等工作。
•在封口时，操作者需要注意机器的温度，避免机器温度过高而影响操作。
•避免将有尖物或尖锐边缘的物品放入封口机中，以免导致机器警报响起。
•操作人员在进行操作前需要做好防尘措施，以免外部物质进入机器内部。
保养规程清洁维护•设备在使用过程中，需要定期进行清洁维护，以保证机器运行效率和封口质量。
•使用封口机封口材料及其产生的废料在其内部会产生残渣，需要开启设备进行清理，清除残留物品。
•清洗时，应使用专用清洗剂和工具，并注意不要用化学溶剂清洗。
•定期检查封口机零件的紧固度、灵活度，确保设备全部正常运转。
润滑维护•在日常使用封尾机过程中，操作者需要使用专用的润滑油来润滑机器的各个零部件。
超声波软管封尾机说明书
超声波软管封尾机说明书
封尾机可分为：超声波封尾机、软管封尾机、全自动灌装封尾机、灌装封尾机。
自动软管封尾机是利用加热技术及原理将塑料软管的封口表面在加热条件下，将软管口两边高压熔合在一起，避免了某些因管壁沾有异物而封口不牢的弊病，且封口美观，漂亮。
本机可以根据客户需要，在尾部封口处印上生产日期、保质期等数字。
封尾机的适用范围：适用于医药、日化、食品及特殊行业理想的封口机械。
/
设备名称：超声波软管封尾机
设备型号：YS_系列
特点：
YSFM-125型超声波封尾机采用台湾机芯线路，工作稳定性好，效率高，动组件均采用知名品牌。
经我公司精心设计，领先于国内同行率先推出好一款高级超声波系列产品。
(自动切边，自动打码，自动封口)
用途：
牙膏、化妆品、药品、食品、工业用品，等各类软管封尾。
三．技术参数：
1．工作电压：单相交流220V
2．输出功率：1250W
3.输入电源： AC 220V±10% 50Hz/60Hz
4.封口直径：F5-F80mm（可定做）
5．工作频率：20KHz
6．过负载保护：继电器过载、相位差保护 7．电子控制：自动频率追踪
9．加工高度：0～300mm（可定制）
10．外形尺寸：1100MM*470MM*550MM
11．净重：75Kg。
SGF-50塑料软管灌装封尾机操作说明
SGF-50塑料软管灌装封尾机操作说明书：工作原理：把待灌装的软管整齐放置在大容量的软管料仓上，通过自动送管装置，软管经整列后，自动插入定位模内，定位模随转盘转动，分别停留在不同的工位上。
将需要灌装的膏剂投入可封闭的锥形料桶内，通过与料桶直接相连的柱塞式定量灌装阀，准确自动地注入，间歇停留在灌装工位上的软管内，大盘继续转动，将已注有膏剂的软管迅速带到不同的封尾工位上，各工位的机械手立刻将管尾封住。
通过调节容量调节表可获得不同的灌装容量，通过更换不同的机械手可完成铝管等金属管的两折边、三折边、马鞍形折边等不同的折边形式，全塑管、复合管的热封尾工作。
封尾完成后，打字码机械手自动将生产日期、生产批号等字码打印在管尾上，经自动出管结构，成品管被自动送入盛管容器内。
结构特点：1．结构设计合理。
该机充分体现了GMP对制药设备所要求的先进性、可靠性、合理性的设计思想，注重以人为本，降低设备使用过程中的人为因素。
管的自动喂入，管方向自动定位，灌装、封尾、打批号、成品退出，采用连动设计，所有动作同步完成。
2．设备操作直观。
加热温度的设定，设备生产速度，故障显示，完成工作量等直接显示在操作面板上，设备工作参数的调整可直接在面板上完成。
操作台安装了强化有机玻璃视窗，设备整体的开放式设计，使操作者可随时方便地观察检测设备的运行情况。
3．多功能易调节的封尾结构全塑管、复合管的热封封尾，封尾的形状和尺寸可以根据用户的需求，方便准确地进行调节。
4．充分满足药品对灌装工艺的要求1、该机结构紧凑，从灌装到封尾时间最小可到1S，并可完成复杂的封尾形式。
2、保证灌装过程不受污染，该机与药品接触的材料全部采用316L不锈钢材料，接触面进行了全抛光处理。
3、灌装精度高。
本机采用可靠的活塞式定量灌装阀，装量调节方便可靠，装量精确度高。
4、灌装组件拆卸容易，料斗阀体、活塞、注料头等都能快速拆卸，易于清洗、消毒和灭菌。
5、灌装时，注料嘴可伸入管内，可确保有效注料及防止出现料液沾在软管管壁而影响封口的现象。
