音乐喷泉PLC控制
基于PLC控制的音乐喷泉系统
3.1 信号源
信号从声卡中直接提取，声卡是从话筒中获取声音 模拟信号，通过模数转换器 (ADC，)将声波振幅信号采 样转换成一串数字信号，存储到计算机中 ；重放时，这 些数字信号送到数模转换器 (DAC，)以同样的采样速度 还原为模拟波形，放大后送到扬声器发声。但是在实验 时发现从扬声器采样的电流信号的数值变化频繁，这样 就容易导致变频器的寿命降低，为了避免这样的情况出 现，在编写 PLC 程序时，采用简单的数字滤波算法，把 每 10 次的采样值进行平均作为新的采样值并输出 ；为 了减少水泵电机启动的延时滞后和频繁启动的电流冲击， 程序设计时宜选择合适的初始转速 ( 输入为 0 时有一定转 速不进入停止状态，即对送入 AQW0的数字量应设定一 个最小值，本系统设置为 10000，十六进制为 2710)，这
2011.6
Application of MCU & PLD
1 音乐喷泉的原理
变
Байду номын сангаас
频
M
利用从电脑声卡中采集出来的音乐信号，一路由音
计
西 门
响设备直接播放 ；一路把从音响设备扬声器两端取得的
算
子
器 水泵
机
电流信号，送入西门子 PLCS7-200模拟模块进行 A/D 转
PLC S7-200
水 下
换，利用 PLC 对转换后的数字量进行滤波、限幅等处理，
74
微处理器与可编程器件应用
2011.6
样可使喷泉喷水反应迅速，既与音乐节奏适应又避免频 繁启动水泵电机对整个系统的电流冲击。
3.2 变频调速
变频器接收西门子 PLCS7-200模拟模块处理后的
0~10V直流电压信号，根据电压变化，按照内部编程进
基于PLC音乐喷泉控制系统的设计与优化
基于PLC音乐喷泉控制系统的设计与优化1. 系统概述PLC音乐喷泉控制系统是一种基于可编程逻辑控制器（PLC）的控制系统，用于控制喷泉的水流、灯光和音乐表演。
本文将介绍该系统的设计原理、功能模块以及优化方案。
2. 设计原理PLC音乐喷泉控制系统的设计原理基于PLC的可编程性和灵活性。
系统通过传感器检测相关参数（如水流强度、水温、音频等），PLC根据预设的逻辑和算法实时控制水泵、阀门、灯光和音响等设备，实现喷泉的变化和音乐表演。
3. 功能模块3.1 控制模块：该模块包括主控PLC、I/O模块和通信模块。
主控PLC负责整个系统的控制与调度，I/O模块用于接收和发送信号，通信模块用于与其他设备进行数据交互。
3.2 传感器模块：涵盖水流传感器、水温传感器和音频传感器等，用于监测喷泉系统上的环境参数。
3.3 执行器模块：包括水泵、阀门、灯光和音响等设备，通过PLC的控制实现相应的操作和控制效果。
4. 优化方案4.1 系统可靠性优化：通过使用高质量的传感器和执行器，并加强对PLC程序的测试和验证，提高系统的可靠性和稳定性。
4.2 控制算法优化：优化PLC控制算法，提高对喷泉的精细控制和动态效果的支持，使其能够实现更多种类的水流变化和音乐表演。
4.3 节能降耗优化：通过任务管理和设备控制策略的优化，减少系统的能耗，延长设备的使用寿命，并降低系统运维成本。
4.4 可视化监控优化：通过添加人机界面、远程监控和数据采集功能，提供对系统运行状态的实时监测和分析，方便操作人员进行管理和维护。
5. 实施步骤5.1 系统需求分析：与用户合作明确系统需求，包括功能要求、性能指标、控制效果等。
5.2 系统设计与搭建：根据需求分析结果进行系统设计与搭建，包括硬件选型与布局、PLC程序设计、传感器与执行器选择与安装等。
5.3 软件编程与调试：根据设计结果进行PLC程序编程与调试，确保系统功能正常和控制效果达到要求。
5.4 优化与改进：基于实际运行情况，不断进行系统优化与改进，提高系统的可用性和性能。
基于PLC的音乐喷泉控制系统设计
基于PLC的音乐喷泉控制系统设计音乐喷泉控制系统是指通过PLC（可编程逻辑控制器）来控制音乐与水流动的节奏和方向，从而实现将音乐与水流完美结合的艺术效果。
本文将介绍一个基于PLC的音乐喷泉控制系统的设计。
首先，我们需要选取合适的PLC设备，以确保系统的稳定性和可靠性。
在音乐喷泉控制系统中，PLC需要能够实现多通道输入输出、高速计数和定时器功能。
根据实际需求，可以选择Siemens、Schneider Electric等知名品牌的PLC设备。
其次，我们需要设计一个合适的硬件架构。
音乐喷泉控制系统通常包括音乐控制模块、水泵控制模块、灯光控制模块和PLC主控制模块。
音乐控制模块负责与音乐播放器进行通信，接收音乐的节奏和节拍信息，并将其传输给PLC主控制模块。
水泵控制模块负责控制水流的大小、形状和方向。
灯光控制模块负责控制喷泉中的灯光效果。
PLC主控制模块负责接收来自其他模块的信号，并根据需求进行相应的控制。
接下来，我们需要设计一个合适的软件程序来实现喷泉的音乐控制。
首先，我们需要编写一个数据处理程序，用于接收音乐控制模块传输过来的音乐节奏和节拍信息。
该程序需要将音乐节奏和节拍信息与预先设定好的喷泉控制参数进行匹配，并生成相应的指令。
然后，我们需要编写一个控制程序，用于接收PLC主控制模块传输过来的指令，并将其转化为相应的电信号，控制水泵和灯光的开启和关闭。
最后，我们需要编写一个界面程序，用于用户交互和监控整个系统的运行状态。
在设计过程中，我们还需要考虑一些其他因素。
首先，我们需要确保系统的安全性。
喷泉控制系统涉及到高压电源和大流量水泵的运行，因此在设计硬件和安装电气设备时，需要遵守相应的安全规范。
同时，我们需要考虑系统的可靠性和稳定性。
喷泉控制系统通常需要在户外环境中运行，因此对设备的抗干扰和防水性能有较高的要求。
总结起来，基于PLC的音乐喷泉控制系统设计包括选取合适的PLC设备、设计硬件架构、编写软件程序和考虑系统的安全性和可靠性等方面。
基于PLC的音乐喷泉控制系统设计综述
基于PLC的音乐喷泉控制系统设计综述随着科技的不断发展和人们对创新的不断追求，音乐喷泉作为一种高科技与艺术的结合形式日益受到人们的喜爱。
而基于PLC的音乐喷泉控制系统设计是实现音乐与喷泉的完美融合的关键。
本文将对该系统的设计进行综述，包括基本原理、系统构成、工作流程和优势等方面。
首先，我们来介绍一下基于PLC的音乐喷泉控制系统的基本原理。
PLC，即可编程逻辑控制器，是一种专门用于工业自动化控制的计算机控制系统。
在音乐喷泉控制系统中，PLC作为核心控制器，负责接收音乐信号并通过编程逻辑来控制水泵、喷头和灯光等设备的开关、运行和变化。
通过PLC的高速运算和精确控制，使得音乐与喷泉能够实现完美的时空协调。
接下来，我们来看一下基于PLC的音乐喷泉控制系统的系统构成。
该系统主要包括音乐信号输入模块、PLC控制模块、喷泉设备模块和灯光控制模块等四个主要部分。
音乐信号输入模块通过音频输入装置将音乐信号输入到PLC中；PLC 控制模块经过编程逻辑的处理将音乐信号转化为喷泉和灯光的控制信号；喷泉设备模块包括水泵、喷头等设备，按照控制信号的要求进行运行和变化；灯光控制模块通过PLC控制模块控制灯光的亮灭和变化。
各个模块之间通过高速传输通道进行数据交互，以实现整个音乐喷泉控制系统的协调运行。
然后，我们来分析一下基于PLC的音乐喷泉控制系统的工作流程。
在系统运行时，首先，音乐信号被输入到PLC控制模块中，在PLC的编程逻辑指导下，将音乐信号转化为相应的控制信号。
接着，PLC控制模块会根据这些控制信号的要求来控制喷泉设备模块和灯光控制模块的运行和变化。
喷泉设备模块会依照控制信号的要求，控制水泵的开启和关闭，并通过喷头调整水流的方向和高度。
同时，灯光控制模块会根据控制信号的要求来控制灯光的亮灭和变化。
最终，音乐与喷泉的完美融合通过PLC的精确控制而实现。
最后，我们来总结一下基于PLC的音乐喷泉控制系统的优势。
首先，PLC作为一种专门用于工业自动化控制的计算机控制系统，具有高速、稳定的特点，能够实现对音乐喷泉设备的精确控制。
曲圣PLC-16音乐喷泉控制器 使用说明书
PLC-16音乐喷泉控制器使用说明书● 现场编程，调试方便；● 可控制16路各种负载(并可挂接从机扩展点数)● 十种花形，每种花形100步,每步长0.2s*(1-255)*(0-255)可调；● 微电脑操作面板，操作简单，便捷；● 可工作于主/从机模式；● 手动/自动/联机多种启动方式,方便系统集成；● 灯开关可在白天一键关闭全部水下灯；● 音乐启动(输出)功能，方便构成音乐喷泉系统；● 内置时钟模块、485通讯端口；● 4组定时启/停程序指令；● 输入/输出光电隔离，安全可靠；一、概述PLC-16程序控制器是一种专用于音乐喷泉、程控喷泉的可编程控制器，控制器面板简洁、美观、实用；内核采用当代最先进的MCU技术，功能强大、性能稳定可靠、超强抗干扰;使用方便，内置音乐信号检测模块、时间日历模块、3路可编程外部端子输入、RS-485总线、16路光电隔离输出、水下灯开关，10种花型、每种花型100步可编程，可单独用于程控或音乐喷泉，也可与工控机或PC机联机实现电脑音乐喷泉；是中小型程控、音乐喷泉的最佳选择。
１、控制面板简洁、美观、实用，输入及输出全部数字化，并用数码管显示，准确、直观，可存储多达 10种花形，每种花形100 步程序，每步程序之间的间隔时间独立可调0.2s*(1-255)*(0-255)可调，用户编程非常灵活、自由。
２、操作简单，方便使用：可根据实际情况现场编程，输入信息自动存储,而且改变程序的操作只须通过简单的按键操作即可完成。
３、系统功能菜单分为两组，只有输入正确的密码，才能调出第二组菜单，实现编程等高级功能，避免程序被随意修改。
４、控制器设有调试工作模式，调试模式下可通过面板上的编程键控制任何一路负载的启动或停止，方便调试线路、设备及水型、。
５、面板上设有水下灯开关，白天时可一钮化关掉所有水下灯，夜晚时又可一钮化将水下灯打开，由程序控制水下灯。
6、音乐启动(输出)功能，可由音乐信号控制程序是否输出，方便构成音乐喷泉,也可直接输出，做成程控喷泉。

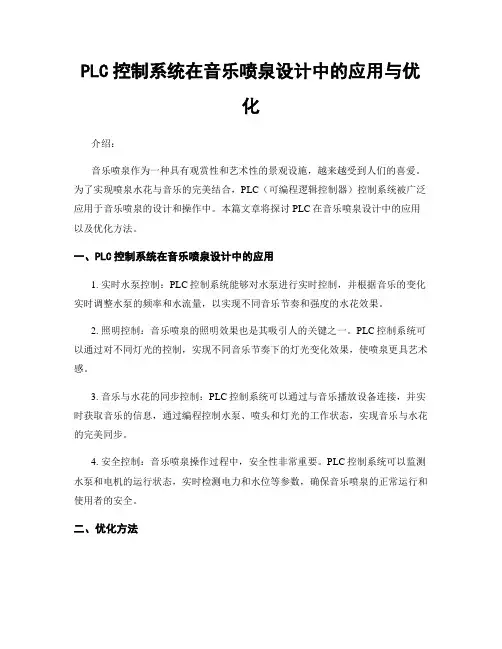

PLC控制系统在音乐喷泉设计中的应用与优化
PLC控制系统在音乐喷泉设计中的应用与优化介绍：音乐喷泉作为一种具有观赏性和艺术性的景观设施，越来越受到人们的喜爱。
为了实现喷泉水花与音乐的完美结合，PLC（可编程逻辑控制器）控制系统被广泛应用于音乐喷泉的设计和操作中。
本篇文章将探讨PLC在音乐喷泉设计中的应用以及优化方法。
一、PLC控制系统在音乐喷泉设计中的应用1. 实时水泵控制：PLC控制系统能够对水泵进行实时控制，并根据音乐的变化实时调整水泵的频率和水流量，以实现不同音乐节奏和强度的水花效果。
2. 照明控制：音乐喷泉的照明效果也是其吸引人的关键之一。
PLC控制系统可以通过对不同灯光的控制，实现不同音乐节奏下的灯光变化效果，使喷泉更具艺术感。
3. 音乐与水花的同步控制：PLC控制系统可以通过与音乐播放设备连接，并实时获取音乐的信息，通过编程控制水泵、喷头和灯光的工作状态，实现音乐与水花的完美同步。
4. 安全控制：音乐喷泉操作过程中，安全性非常重要。
PLC控制系统可以监测水泵和电机的运行状态，实时检测电力和水位等参数，确保音乐喷泉的正常运行和使用者的安全。
二、优化方法1. 优化数据采集：为了实现精确的控制，PLC控制系统应能够通过传感器采集到实时的水位、水温、水压等数据。
通过优化数据采集系统，可以提高数据准确性，进而实现精准的水泵和灯光控制。
2. 优化控制算法：PLC控制系统的控制算法是保证音乐喷泉效果的关键之一。
通过分析音乐的频率、节奏和强度，结合水泵、喷头和灯光的控制策略，可以优化控制算法，使水花和灯光变化更加准确和流畅。
3. 优化节能措施：音乐喷泉的长时间运行对能源消耗较大。
通过优化控制策略，如根据需要调整水泵的工作频率和灯光的亮度，可以降低能耗，实现节能效果。
4. 优化人机交互界面：音乐喷泉的操作过程需要通过人机界面进行控制。
通过优化界面的设计，使其操作简单直观，提供友好的用户体验，可以提高喷泉的可操作性和可视性。
三、总结PLC控制系统在音乐喷泉设计中的应用使得音乐与水花的结合更加完美。
PLC音乐喷泉控制系统设计与应用
PLC音乐喷泉控制系统设计与应用PLC（可编程逻辑控制器）是一种常用于工业自动化控制领域的设备。
在喷泉控制领域，PLC可以用于设计和控制音乐喷泉系统，实现喷泉的灯光、音乐和水流的统一协调。
本文将介绍PLC音乐喷泉控制系统的设计原理和应用。
一、设计原理PLC音乐喷泉控制系统的设计原理是利用PLC控制器对灯光、音乐和水流进行协调控制。
系统通过采集传感器的信号，实现对水泵、喷头、喷嘴等设备的控制。
同时，通过与音频设备的连接，将音乐和灯光效果与喷泉的动作相结合，形成一种视听的享受。
以下是PLC音乐喷泉控制系统的设计要点：1. 传感器信号采集：通过安装传感器，如液位传感器、温度传感器等，将喷泉的水位、温度等信息反馈给PLC控制器。
2. 控制逻辑设计：根据需求设置PLC的控制逻辑，包括启动喷泉、关闭喷泉、调节水流、调节灯光等。
可以通过编程软件对PLC进行逻辑程序的编写。
3. 信号输出控制：利用PLC的输出口控制喷泉设备，如水泵、喷头、灯光等。
通过控制PLC的输出信号，控制喷泉设备的开关状态和工作模式。
4. 音乐与灯光控制：通过与音频设备和灯光设备的连接，实现将音乐和灯光效果与喷泉的动作同步。
可以通过PLC控制器控制灯光的颜色、变化模式等。
二、应用场景PLC音乐喷泉控制系统广泛应用于公园、游乐场、广场等场所。
以下是PLC音乐喷泉控制系统的一些应用示例：1. 公园音乐喷泉：在公园中建立一个音乐喷泉，通过PLC控制器实现音乐、灯光和水流的协调控制。
游客可以欣赏到音乐与水流的完美结合，带来视听的享受。
2. 游乐场儿童喷泉：儿童喷泉经常使用PLC音乐喷泉控制系统进行控制。
通过PLC控制器实现定时、循环等操作，使儿童喷泉更加有趣。
3. 城市广场喷泉：在城市广场中建立一个大型喷泉，通过PLC控制器实现多个喷泉设备的协调控制。
可以根据特定的音乐、灯光效果，打造出独特的喷泉景观。
4. 酒店室内喷泉：在酒店大堂或室内空间设置一个小型喷泉，通过PLC控制器实现音乐和灯光与喷泉动作的同步。
PLC控制音乐喷泉系统的设计与优化
PLC控制音乐喷泉系统的设计与优化PLC（可编程逻辑控制器）控制音乐喷泉系统是一种采用先进技术的灯光、音乐和喷泉结合的景观设施。
本文将对这一系统的设计和优化进行详细讨论。
一、设计原理PLC控制音乐喷泉系统的设计基于PLC控制器，通过编程控制和协调喷泉的喷射、灯光和音乐效果，实现视听上的享受。
系统的关键组成部分包括PLC控制器、传感器、电磁阀、泵组、灯光和音乐播放设备等。
二、系统设计要点1. PLC选型：选择适合的PLC型号，根据系统需求确定其输入输出点数、通信接口、计时功能等。
2. 传感器选择：根据实际需要选择合适的传感器，例如水位传感器、压力传感器等，用于感知和监测喷泉系统的状态。
3. 泵组设计：根据设计需求选择合适的泵组，确保喷泉系统有足够的水量和流量来支持喷射效果。
4. 电磁阀控制：通过电磁阀控制水源的开关，根据PLC编程逻辑实现水柱高低、方向和形状等变化，以及水流的节奏感。
5. 灯光设计：选择合适的灯光装置并设计灯光控制系统，通过PLC控制实现灯光的亮度、颜色、变化模式和节奏等。
6. 音乐播放设计：选择适合的音乐播放设备，并与PLC控制器进行连接，实现音乐与喷泉、灯光的同步。
7. 安全性设计：考虑系统的安全性，设置相应的安全开关和保护装置，如水位低报警、泵组过热保护等。
三、系统优化1. 增加交互性：通过引入触摸屏或遥控设备，使用户可以通过操作设备选择音乐、变化效果等，增加系统的交互性和趣味性。
2. 节能优化：通过PLC控制，根据实际喷泉需求调整泵组的工作状态，避免过度供水，实现节能效果。
3. 故障监测与诊断：设置相应的故障监测和诊断功能，通过PLC控制器实时监测系统的工作状态，及时发现并处理故障。
4. 美学优化：根据景观设计理念和实际场景，进行音乐、喷泉和灯光的协调、调整，以增强系统的美感和艺术性。
5. 引入智能化技术：利用图像识别和人工智能等技术，使系统能够根据环境和人流量进行智能化调整，提供更好的体验效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、知识拓宽
2、大容量计数电路
（1）多个计数器相加串级计数
四、知识拓宽
2、大容量计数电路
（2）多个计数器相乘串级计数
四、知识拓宽
3、振荡电路 （1）定时器组成的振荡电路
先断后通
定时器分别计时 定时器累计计时
四、知识拓宽
3、振荡电路 （1）定时器组成的振荡电路
先通后断
定时器分别计时 定时器累计计时
要指定特定的软元件。 2）使用INV指令编程时，可以在AND或ANI，ANDP或ANDF指令
的位置后编程，也可以在ORB、ANB指令后编程，但不能像 OR、ORI、ORP、ORF指令那样单独并联使用，也不能像LD、 LDI、LDP、LDF那样直接与左母线相连。
1、INV（“/”)取反指令
LD X0 INV OUT Y1
一、项目介绍
音乐喷泉的控制面板
二、相关知识
1、INV（“/”)取反指令 2、NOP（空操作）指令 3、END（程序结束）指令 4、脉冲微分指令PLS、PLF
1、INV（“/”)取反指令
• 指令功能：将该指令前的运算结果取反。 • 说明： 1）INV指令是将INV指令执行之前的结果取反，该指令不需
输入
输入设备
代号
启动按钮（常开） SD
输入点编号 X000
输出
输出设备
代号
喷泉1模拟指示灯 1号灯
喷泉2模拟指示灯 2号灯
喷泉3模拟指示灯 3号灯
喷泉4模拟指示灯 4号灯
喷泉5模拟指示灯 5号灯
喷泉6模拟指示灯 6号灯
喷泉7模拟指示灯 7号灯
喷泉8模拟指示灯 8号灯
输出点编号 Y000 Y001 Y002 Y003 Y004 Y005 Y006 Y007
4、脉冲微分指令PLS、PLF
指令的作用 PLS (Pulse) ：上升沿微分输出指令 PLF：下降沿微分输出指令
指令的说明 指令只能用于编程元件Y和M PLS为信号上升沿（OFF→ON）接通一个扫描周期。 PLF为信号下降沿（ON→OFF）接通一个扫描周期。
4、脉冲微分指令PLS、PLF 0
2、输入/输出接线图
3、编写梯形图程序 音乐喷泉控制系统的控制程序如图所示 ：
4、系统调试
① 在断电状态下，连接好PLC/PC电缆。 ② 将PLC运行模式选择开关拨到STOP位置，此时PLC处于停
止状态，可以进行程序编写。 ③ 在作为编程器的计算机上，运行GX Developer编程软件。 ④ 将梯形图程序输入到计算机中。 ⑤ 将程序文件下载到PLC中。 ⑥ 将PLC运行模式的选择开关拨到RUN位置，使PLC进入运
2、NOP（空操作）指令
• NOP指令功能：不产生实质性操作。 • 说明：在程序中插入空操作指令可对程序进行分
段，使程序在检查或修改时易读。当插入NOP指令 时，程序的容量稍有增加，但对逻辑运算结果无 影响。
3、END（程序结束）指令
• END指令功能：为程序结束指令。 • 说明：
1）当执行到END指令时，不再扫描和执行END指令后面的 程序，即结束程序的扫描和执行，转入到输出处理阶段。 2）在程序调试时，可在程序中插入若干END指令，将程序 划分若干段，在确定前面程序段无误后，依次删除END指 令，直至调试结束。
行方式。 ⑦ 在教师的现场监护下进行通电调试，验证系统功能是否
符合控制要求。
四、知识拓宽
1、计时电路 （1）得电延时闭合
四、知识拓宽
1、计时电路 （2）失电延时断开
四、知识拓宽
1、计时电路 （3）长时间计时电路
定时器与定时器串级使用
四、知识拓宽
1、计时电路 （3）长时间计时电路
定时器与计数器串级使用
1
指令的梯形图
3
4
5
X0
6
PLS M0
M0
8
Hale Waihona Puke SETY09
X1
PLF
M1
X0
M1
X1
RST
Y0
M0
M1
Y0
LD X0 PLS M0 LD M0 SET Y0 LD X1 PLF M1 LD M1 RST Y0
三、任务实施
音乐喷泉的控制面板
1、输入/输出分配表
音乐喷泉控制电路的输入/输出分配表 ：
四、知识拓宽
3、振荡电路 （2）应用特殊辅助继电器M8013时钟产生振荡电路
M8013为1s的时钟脉冲
四、知识拓宽
4、分频电路
项目四 音乐喷泉PLC控制
一、项目介绍 二、相关知识 三、任务实施 四、知识拓展
一、项目介绍
该项目要求合上启动按钮后，按以下规律： 1→2→3→4→5→6→7→8→（1，2）→（3，
4）→（5，6）→（7，8）→（1，2，3） →（4，5，6）→（7，8）→1→2…模拟喷 泉“水流”状态。
如此循环，周而复始。
