电线最规范的接法
电线规范的接法
电线规范的接法电线接法在家庭装修、工业生产及其他领域中都有应用，正确的电线接法可以保证电气安全，防止电火灾等事故发生。
接线可以分为两种：平行接线和穿线接线。
本文将介绍电线接法的规范及注意事项。
一、平行接线平行接线是在同一个电路内将两条电线连接在一起的一种方式，常用于连接配电盘、灯具开关等。
平行接线主要有以下几种方法：1、套管接法套管接法是将待连接电线的端头分别剥掉一段导体部分，并相互穿过一个绝缘外套，再用钳子将套管整个卡紧。
在此过程中要注意，剥光的部分不能过长，过长的剥线部分在钳子卡紧时容易折断，导致接触不良。
套管的局部也不能有缺陷、裂纹等瑕疵，否则电线容易断裂。
2、开孔接法开孔接法是在接线盒内部使用开孔式压型端子来将两条平行电线连接在一起。
通常情况下，需要选用符合电线截面的压型端子，紧固端子前要注意将电线的剥线部分拧成捻股状，防止出现散线或松散。
环套型接法是先将电线端部裸露出的导体部分绕成环套状，然后再将两条电线的环套部分通过螺纹接头互相扣紧。
在使用过程中，需要断电，将电线的剥线长度控制在合适的范围内，避免短路或引发火灾。
二、穿线接法1、翻边装置法翻边装置法是将电线端头插入插头孔内，然后加压插针，形成插针和电线的良好接触。
在使用过程中，需要预先剥去电线的绝缘层，并折叠到插条上，注意电线的剥线部分长度不要过长或过短；在插针的固定时不能破坏插头其他部分结构，使线路失效。
拽线接法是先通过预埋管或装饰管将待连接的电线穿过插座并插上插头，再将电线以匀称的力使其与插头连接起来。
在过程中，预先要注意：将电线的剥线部分压平，不要出现散线情况；拽线时力度不能太小，否则导致电气接触不良，太大则容易损坏电线的绝缘。
3、卡槽式接法卡槽式接法是将电线剥去一定长度的绝缘，通过卡槽式压型端子，将电线卡在端子的卡槽内，并旋紧螺钉固定。
在使用过程中需要注意，需要使用符合标准的压型端子，电线接头不能有掉毛、松散、泄漏等情况发生。
如何正确接电线
如何正确接电线电线的铺设和布线是电气安装的重要环节，因此正确接电线是确保电气安全的基本要求。
遵循正确的接线方法，可以确保电线不会损坏、电路工作正常，避免电路短路、火灾等事故发生。
下面就来了解如何正确的接电线吧。
一、认识电线类型1. 导线：导电线路上电流和信号传输的载体，一般由铜、铝材料制成。
2. 电缆：是由多根（一般为两根以上）不同功能的绝缘导线组成，灵活性好，适用于多股线并置场合。
二、如何正确接线1. 接头准备：确认接线前设置的开关都已经关闭。
根据具体情况准备好所需工具和电线，电线的裸露部分应该与接线柱长度相当。
2. 接线柱布局：根据具体情况，决定接线柱布局要考虑接线长度，以及电压电流的情况，保证电线顺畅、整齐。
接线柱应选用舒适、安全、美观的布局方式，要符合电气标准规范要求。
3. 接线柱安装：接线柱的安装要牢固可靠，必须按工艺要求进行，不能出现错位，齿节数量不够等现象。
4. 拧紧螺丝：用扳手拧紧螺丝时，要保证能顺畅旋转，锁口处平整干净，防止松散。
5. 接线固定：我们在接线时应使用绝缘性持封胶、橡胶垫圈等材料固定，防止接头松动或掉出。
三、注意事项1. 安全最重要电线接线的安全性是最为重要的，一旦出现安全隐患必须及时处理。
另外，在接线后，欠整理的电线应采用绝缘性胶标或电线扣进行固定，以免被拉扯或损坏。
2. 接地保护在接线时，一定要注意接地保护。
所有金属设备必须接地，并且地线的电阻必须符合国家规定，这样才可以保证安全。
3. 线缆距离为了防止电磁干扰，电缆距离应适当保持一定的间隔，不同类型的电线距离不同，需要根据实际情况进行布线。
4. 现场测量在接线后，需要进行现场测量，对电路的电流、电压、电阻值等进行检测，确保接线正常，防止出现短路等安全问题。
5. 保养维护接线后需要进行定期的保养维护，定期清洁电线及接头，并进行定期的检测和测量，以便及时发现问题并进行处理，保证电气设备的正常运行。
总之，正确接电线是电气安装中的重要环节，需要认真对待。
电工接线方法和标准
电工接线方法和标准接线方法下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。
导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削，如图3—1c)所示。
最后将剖开的绝缘层折叠，齐根剖削如图3—1d)所示。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端，如图3—3所示。
3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉，所示。

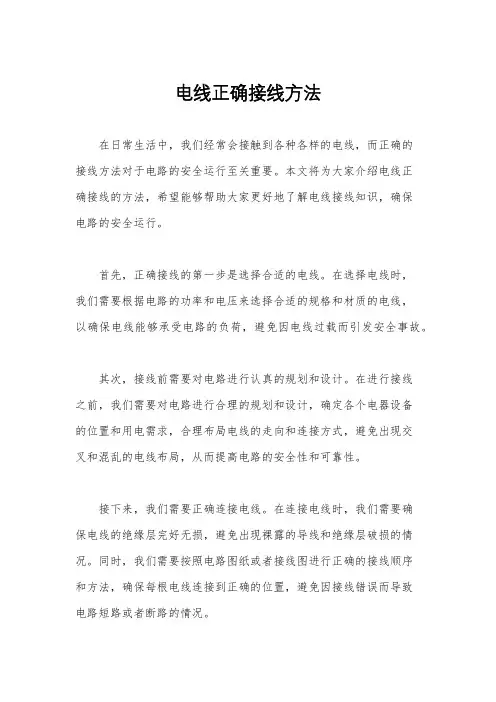

电线正确接线方法
电线正确接线方法在日常生活中，我们经常会接触到各种各样的电线，而正确的接线方法对于电路的安全运行至关重要。
本文将为大家介绍电线正确接线的方法，希望能够帮助大家更好地了解电线接线知识，确保电路的安全运行。
首先，正确接线的第一步是选择合适的电线。
在选择电线时，我们需要根据电路的功率和电压来选择合适的规格和材质的电线，以确保电线能够承受电路的负荷，避免因电线过载而引发安全事故。
其次，接线前需要对电路进行认真的规划和设计。
在进行接线之前，我们需要对电路进行合理的规划和设计，确定各个电器设备的位置和用电需求，合理布局电线的走向和连接方式，避免出现交叉和混乱的电线布局，从而提高电路的安全性和可靠性。
接下来，我们需要正确连接电线。
在连接电线时，我们需要确保电线的绝缘层完好无损，避免出现裸露的导线和绝缘层破损的情况。
同时，我们需要按照电路图纸或者接线图进行正确的接线顺序和方法，确保每根电线连接到正确的位置，避免因接线错误而导致电路短路或者断路的情况。
最后，接线完成后需要进行必要的测试和检查。
在接线完成后，我们需要进行必要的测试和检查，确保电路的各项参数和功能正常。
同时，我们还需要对接线部分进行定期的检查和维护，及时发现和排除潜在的安全隐患，确保电路的安全运行。
总结一下，电线正确接线的方法包括选择合适的电线、认真规划和设计电路、正确连接电线以及进行必要的测试和检查。
只有在每一个环节都做到位，才能确保电路的安全运行。
希望本文能够帮助大家更好地了解电线正确接线的方法，保障电路的安全运行。
电线的五种接法 -回复
电线的五种接法-回复电线是现代社会不可或缺的重要组成部分，广泛应用于家庭、工业和商业领域。
然而，在使用电线时，正确的接法非常重要，以确保安全、稳定和高效的电力传输。
本文将以“电线的五种接法”为主题，逐步讨论每一种接法及其特点、适用范围、使用注意事项等。
第一种接法是“并联接法”。
在并联连接中，多条电线从相同的起始点分开，并在目标设备附近重新汇聚。
这种接法通常用于将电线连接到多个照明设备或电源插座。
并联接法的主要特点是可靠、灵活和容易维修。
它使得在一个点上的故障不会影响其他接线点的正常工作。
然而，在使用并联接法时，应确保使用适当的电线尺寸及负载均衡来避免过载或电压下降。
第二种接法是“串联接法”。
在串联连接中，电线依次连接在一起，形成一个电路路径。
串联接法通常用于长距离传输电力或信号的场景，如电线传输到远离主电路的照明灯。
串联接法的优点是简单、成本低廉，并可减少电线使用量。
然而，在使用串联接法时，必须确保电线具有足够的导电能力，以避免信号衰减或电压下降。
第三种接法是“星型接法”。
星型接法是将多个电线从一个起始点连接到一个中心节点。
这种接法通常用于建筑物的电网系统中，其中从配电箱到各个房间的电线均是独立的。
星型接法具有高度的可靠性和灵活性，可以简化故障排除过程。
然而，在使用星型接法时，必须确保中心节点具有足够的容量来处理所有电线的负荷。
第四种接法是“环形接法”。
环形接法是将多个电线连接成一个环，通常用于电力输送或信号传输较长距离的场景。
环形接法具有高度的容错性，即使一个电线断开，电流或信号仍然可以沿着其他路径传输。
然而，由于这种接法需要至少两个电线沿着相同的路径走向，因此电线的长度可能会增加，成本也可能会升高。
第五种接法是“混联接法”。
混联接法是使用多种不同的接法组合而成的。
例如，可以使用并联连接两个串联电路，或者使用环形连接的起点和星型连接的终点来形成一个复杂的接线系统。
混联接法通常用于较大规模的电力或通信网络中，以提供更大的灵活性和冗余。
电线最规范的接法
电线最规范的接法电线最规范的三种接法下面是第一种接法。
注意:在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路，与接触不良的现象.下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中,主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法,用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕.下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做,压线冒的压线钳来压线，把压电线用的专用钳子,套在压线冒上，用力压紧就行了.另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线.我们见过很多电线的事故发生,有一部分是电线超负荷的使用造成的,另一部分是电线的接头松动造成的.电线线盒内的接头不付合规范,电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪”几声的冒火，后再出现跳闸声，这种现象全部是由于,电线的接头不规范，电压在受负载的情况下,接触不良造成的. 下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示.用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削,如图3-1c)所示。
最后将剖开的绝缘层折叠,齐根剖削如图3—1d）所示。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接（1）单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯,清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。
铜线电缆和铝线电缆连接的正确方法
铜线电缆和铝线电缆连接的正确方法铜线电缆和铝线电缆是现代电力传输和配电系统中最常用的电缆类型。
它们被广泛应用于各种供电网络、电力设施和工业设备中。
虽然它们在许多方面都有相似的特性，但铝线电缆和铜线电缆之间连接的方法是不同的。
在本文中，我们将介绍关于铜线和铝线电缆连接的10种正确方法，并详细描述每一种方法。
1. 螺纹连接法螺纹连接法是一种简单而有效的连接方法。
它适用于较小的电线直径，通常用于低压电缆连接。
在螺纹连接法中，通常需要用到一种称为同轴管的连接器。
该连接器包括一个内螺纹和一个外螺纹，通过旋转以将铝线电缆或铜线电缆固定在内螺纹中。
2. 压接连接法压接连接法是将电线通过压力连接在一起的简单方法。
这种方法需要一些特殊的工具，如压接钳和压接终端。
压接终端可以在铜线电缆和铝线电缆上产生压力，并提供优异的电气连接。
它比焊接连接法更安全可靠。
3. 钳口连接法钳口连接法是一种可以将铝线电缆和铜线电缆牢固地固定在一起的方法。
它比螺纹连接法更加强大，适用于大直径电线。
钳口连接器通常用于高压电线连接中，其操作与压接连接法相似。
需要注意的是，钳口连接器必须保持清洁才能达到最佳效果。
4. 接头盒连接法电缆接头在电缆系统中有着重要的作用，它能够将电线连接在一起，并保护它们免受外部环境的影响。
接头盒连接法是安装电缆接头的通用方法，可以适用于不同的电缆类型。
接头盒中通常带有耐热的硅橡胶垫片，以便对电线进行压力下的环境隔离。
5. 螺旋插头连接法螺旋插头连接法是将电线连接在一起的简单方法之一。
它适用于各种直径的电线和连接设备。
这种方法常见于仪表电线和工业电线连接中。
螺旋插头有两种类型：单孔插头和多孔插头。
6. 铆钉连接法铆钉连接法是一种经典的连接方法，通常在铜线电缆和铝线电缆中使用。
铆钉连接器由铜制的半圆形扁铜簧片组成。
该方法简单且易于操作，广泛用于低压系统中。
7. 冷压连接法冷压连接法是一个安全可靠的连接方法，适用于许多不同类型的电线和电缆。
电线连接规范
电线连接规范篇一：电线最规范的三种接法电线最规范的三种接法下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
篇二：线管规范14 电线导管、电缆导管和线槽敷设14.1 主控项目14.1.1 金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：1 镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；2 当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；3 金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；4 非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
14.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。
14.1.3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
14.1.4 当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线最规范的接法
电线最规范的三种接法
下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
我们见过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。
下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，
与接触不良的现象。
导线的几种连接方法
1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削，如图3—1c)所示。
最后将剖开的绝缘层折叠，齐根剖削如图3—1d)所示。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接
(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，
清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T
形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端，如图3—3所示。
3．7股铜芯导线的直线和T形分支连接
(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉，所示。
理平线芯，把7根线芯分成2、2、
3三组，把第一组2根线芯扳成如图3—4c)所示状态，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直，所示。
用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，所示，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。
把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。
把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。
再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3～4圈，切除余下线芯，钳平线端，所示完成T形分支连接。
4．19股铜芯导线的连接其方法与7股导线相似。
因其线芯股数较多，在直线连接时,可钳去线芯中间几根。
导线连接好以后，为增加其机械强度，改善导电性能，还应进行锡焊处理。
铜芯导线连接处锡焊处理的方法是：先将焊锡放在化锡锅内高温熔化，将表面处理干净的导线接头置于锡锅上，用勺盛上熔化的锡从接头上面浇下。
刚开始时，由于接头处温度低，接头不易沾锡，继续浇锡使接头温度升高、沾锡、直到接头处全部焊牢为止。
最后清除表面焊渣，使接头表面光滑。
5．铝芯导线的连接因铝线容易氧化，且氧化膜电阻率高，所以铝芯导线不宜采用铜
螺栓压接法接线
压接管压接法接线
导线的连接方法。
铝芯导线应采用螺栓压接和压接管压接方法。
螺栓压接法如图3—6示。
此法适用于小负荷的铝芯线的连接。
压接管压接法连接适用较大负荷的多股铝芯导线接法接线的连接(也适用于铜芯导线)，如图3—7所示。
压接时应根据铝芯线的规格选择合适的铝压接管。
先清理干净压接处，将两根铝芯线相对穿入压接管，使两线端伸出压接管30mm 左右，然后用压接钳压接。
压接时，第一道压坑应压在铝芯端部一侧。
压接质量应符合技术要求。
绝缘带的包缠方法
6．导线绝缘层的恢复
导线的绝缘层因外界因素而破损或导线在做连接后为保证安全用电，都必须恢复其绝缘。
恢复绝缘后的绝缘强度不应低于原有的绝缘层的绝缘强度。
通常使用的绝缘材料有黄油带、涤纶薄膜带和黑胶带等。
绝缘带包缠的方法如图3—8所示。
做绝缘恢复时，绝缘带的起点应与线芯有两倍绝缘带宽的距离。
包缠时黄蜡带与导线应保持一定倾角，即每圈压带宽的1/2。
包缠完第一层黄蜡带后，要用黑胶布带接黄蜡带尾端再反方向包缠一层，其方法与前相同，以保证绝缘层恢复后的绝缘性能。
