指纹锁使用说明书
指纹锁使用说明书
指纹锁使用说明书
一、产品概述
指纹锁是一种使用指纹来开启或关闭门锁的智能锁具。
它使用先进的指纹识别技术，能够准确快速地辨认用户的指纹，并采用高安全性的密码加密算法，保障用户的家庭和财产安全。
二、功能特点
1. **指纹识别**：采用先进的指纹识别技术，准确识别用户指纹，防止非法开锁。
2. **密码开锁**：支持密码开锁功能，用户可以通过输入密码来开启或关闭门锁。
3. **智能管理**：可存储多组指纹和密码信息，方便多人使用，并支持管理者指纹和密码的添加和删除。
4. **防破解报警**：设备具备防破解报警功能，当有人多次错误操作时，会自动报警以提醒用户。
5. **省电节能**：采用低功耗设计，内置电池，可提供长时间的使用寿命。
6. **防水防尘**：具备较高的防水和防尘等级，适合室内和室外使用。
三、指纹录入
1. 在开箱前，请确保指纹锁已经装备好电池。
2. 打开指纹锁的电源开关，指示灯开始闪烁。
3. 按下设置按钮，指纹锁进入录入模式，指示灯呈现常亮状态。
4. 将您的手指放在指纹感应器上，稍等片刻，直到指纹锁成功录入您的指纹。
5. 如果录入失败，请重新按下设置按钮，重新录入您的指纹，直到成功录入为止。
6. 可以根据需要连续录入多个指纹，最大支持20个指纹存储。
四、密码设置与管理
1. 按下设置按钮，指纹锁进入录入模式，指示灯呈现常亮状态。
2. 输入管理者密码，按下确认按钮。
3. 按下数字键盘上的\。
智能门锁使用说明书_指纹锁

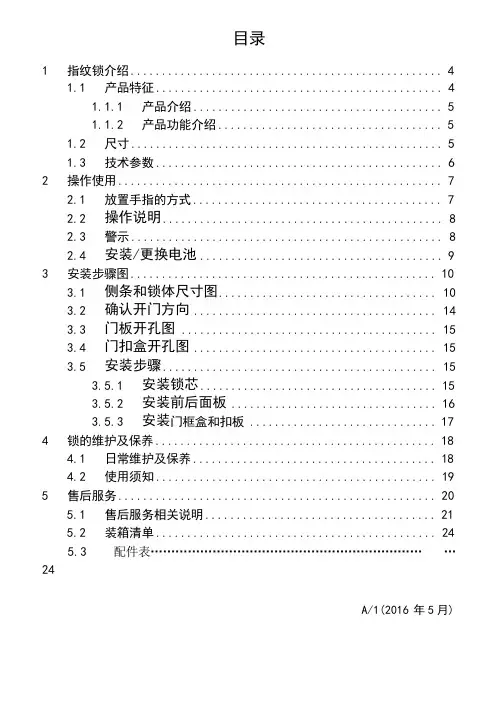

目录1指纹锁介绍 (4)1.1产品特征 (4)1.1.1产品介绍 (5)1.1.2产品功能介绍 (5)1.2尺寸 (5)1.3技术参数 (6)2操作使用 (7)2.1放置手指的方式 (7)2.2 2.3操作说明 (8)警示 (8)2.4安装/更换电池 (9)3安装步骤图 (10)3.1 3.2 3.3 3.4 3.5侧条和锁体尺寸图 (10)确认开门方向 (14)门板开孔图 (15)门扣盒开孔图 (15)安装步骤 (15)3.5.1安装锁芯 (15)3.5.2安装前后面板 (16)3.5.3安装门框盒和扣板 (17)4锁的维护及保养 (18)4.1日常维护及保养 (18)4.2使用须知 (19)5售后服务 (20)5.1售后服务相关说明 (21)5.2装箱清单 (24)5.3配件表 (24)A/1(2016年5月)重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝，锁扣板及锁扣盒孔；确认所开凿的孔准确无误，然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。
2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中出现腐蚀性物质粘在锁体上，影响外观，如果门的油漆未干会影响传动不灵活；2.装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命。
3在门锁安装前，请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态。
4门锁在安装时，请务必将机械钥匙随身携带。
以免在没有安装完成之前关门而无法进入。
指纹锁说明书
指纹锁说明书一、设置描述1)本产品拥有分级权限管理功能，系统将用户类型分成：管理员和普通用户，管理员权限除了开门权限，还拥有添加用户、删除用户及设置等管理权限，普通用户只具有开门权限，系统将他们存储在不同的区域便于管理。
管理员区可以允许最多存储10个指纹用户和10组密码，普通用户区可以允许最多存储100个指纹用户和10组密码。
2)初始状态下管理员密码为“1 2 3 4 5 6”，每条密码可以设置6—10位数字。
3)每枚指纹、每组密码和每张卡都对应一个1～4位的ID号，便于单个删除。
4)2键表示向上方向键，8键表示向下方向键, 4键表示向左方向键, 6键表示向右方向键。
友情提示：●请您在使用产品前务必按照“用户设置”步骤进行修改，并慎重保密。
●因密码外泄和指纹遗失导致的一切后果由消费者自行承担。
二、用户设置2.1预备工作首次使用时，取下后面板后盖，安装上4节5号碱性干电池（注意正负极），然后盖回后盖，锁体进入待机使用状态。
2.2恢复出厂设置一直按住主板上标号INIT按键直到液晶屏显示“确定要初始化吗？”，按4键，再按#键即可，最后语音提示“操作成功”，表示锁初始化成功，恢复至出厂设置。
07:23友情提示：考虑到安装因素，在您首次使用本产品时，请先按照以上操作将产品恢复至出厂设置，方可进行下一步的个性设置。
2.3初次使用添加管理员（可以选择指纹或密码）用户2.3.1 假如添加管理员指纹用户触摸键盘唤醒，短按*按键，然后通过数字2和8键上下调整进入用户管理，然后选择到添加管理，按#键进入添加指纹，输入ID号，按#键默认ID号是0001，连续采集两次指纹，管理员指纹添加成功。
0001-1 采集第一枚 07:230001-2 采集第二枚友情提示： ● ID 号为1~4位；●初次使用必须先添加管理员用户，在系统内没有管理员的情况下一直会有语音提示“为了您的安全请先添加管理员”；2.3.2 假如添加管理员密码用户触摸键盘唤醒，短按*按键，然后通过数字2和8键上下调整进入用户管理，然后选择到添加管理，再按8向下键选择添加密码按#键进入添加，输入ID 号，按#键默认ID 号是0001，然后连续输入两次同样的6到10位数字密码，管理员密码添加成功。
指纹锁说明书范文
指纹锁说明书范文
指纹锁，也叫指纹锁，是一种现代安全技术的应用产品，安全性较高，其特点是通过指纹和解锁密码解锁，安全性高，易于携带，易于操作，并
能对指纹记录进行管理，提供更强的安全保障。
一、使用步骤
1.打开锁：将指纹识别设备放在指纹锁的手柄上，点击【开锁】按钮，指纹锁自动给您提供开锁服务。
2.输入密码：输入您的密码，确认密码正确，指纹锁会给您提供开锁
服务
3.放入指纹：当你的指纹被识别时，指纹锁会给您提供开锁服务
4.开锁：按确认按钮，指纹锁自动开锁，您可以进行安全的进入或退
出操作。
二、指纹锁安全操作步骤
1.安全操作：首先，请确保指纹锁处于关闭状态，然后按锁图标确认
输入安全密码，保证您的安全操作。
2.清理指纹：指纹锁的指纹清理功能是用来清除锁上的老指纹，请定
期清洁以保证安全操作。
3.重置操作：当你需要重置指纹锁时，可以将指纹锁使用指令恢复至
出厂设置，重新设定安全口令及添加指纹，以保证安全操作。
智能锁使用说明书
智能锁使用说明书使用前请仔细阅读使用说明书，并妥善保管一．技术参数1．技术参数启动方式指纹/密码/卡/机械钥匙指纹传感器半导体供电方式5号碱性电池4节应急电源5V应急电源接口·MiroUSB待机功耗60uA动态功耗小于5A显示OLED键盘背光独立LED指纹容量100枚指纹识别速度小于1S指纹拒真率小于0.01%指纹认假率0.0001%密码输入防窥视密码长度6-12位用户总量300卡类型Mifare 1 高频卡工作温度-30℃ ~ 70℃开锁记录250组初始管理员密码12345623二．用户构成三．功能说明1.用户构成1.功能说明用户类型数量权限管理用户5开锁、进入管理普通开锁用户295开锁1.默认管理员密码：123456，按 + # +管理员密码进入操作系统。
2.系统初始化：初始化系统有两种方式，软件初始化和硬件初始化，软件初始化是进入系统设置后选择初始化菜单，硬件初始化是在后锁面的电池盖里面有个复位按键孔，按住复位按键5秒，屏幕提示初始化系统，按#号键确认初始化。
3.用户容量：用户总量为300个，对应300个用户编号。
每一个用户编号只可以对应一个指纹或者密码或者卡。
编号1~5为管理员用户，6~300为普通开锁用户。
指纹用户量受限于指纹模组。
比如指纹模组的指纹容量为100，则最大指纹用户量为100。
四．操作设置1.按键功能触摸唤醒屏幕指示灯亮起，按 + # 键进入功能菜单验证入口注意：所有的设置和更改都需要进入功能菜单设置。
2号键是上翻，8号键是下翻，#号键是确认， 号键是返回。
***42.设置管理员指纹/密码/智能卡3.删除开锁信息按 + # 号键，进入功能菜单验证入口；输入管理员密码，输入初始密码123456 + # 号键；进入设置界面。
进入设置界面，如图所示；先择录入开锁信息，按#号键确认。
录入管理员信息，按#号键确认；输入密码、指纹、IC 卡；管理员可以设置5位（包括指纹、卡片、密码）编号位001-005。
智能门锁使用说明书_指纹锁
目录1 指纹锁介绍 (4)1.1 产品特征 (4)1.1.1 产品介绍 (5)1.1.2 产品功能介绍 (5)1.2 尺寸 (5)1.3 技术参数 (6)2 操作使用 (7)2.1 放置手指的方式 (7)2.2 操作说明 (8)2.3 警示 (8)2.4 安装/更换电池 (9)3 安装步骤图 (10)3.1 侧条和锁体尺寸图 (10)3.2 确认开门方向 (14)3.3 门板开孔图 (15)3.4 门扣盒开孔图 (15)3.5 安装步骤 (15)3.5.1 安装锁芯 (15)3.5.2 安装前后面板 (16)3.5.3 安装门框盒和扣板 (17)4 锁的维护及保养 (19)4.1 日常维护及保养 (19)4.2 使用须知 (19)5 售后服务 (20)5.1 售后服务相关说明 (21)5.2 装箱清单 (24)5.3 配件表……………………………………………………………24A/1(2016年5月)重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝，锁扣板及锁扣盒孔；确认所开凿的孔准确无误，然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。
2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中出现腐蚀性物质粘在锁体上，影响外观，如果门的油漆未干会影响传动不灵活；2.装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命。
3在门锁安装前，请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态。
电子指纹锁使用说明书
电子指纹锁使用说明书1. 概述电子指纹锁是一种先进的智能门锁系统，通过识别用户指纹实现快速和安全的进出门控制。
本使用说明书将详细介绍如何正确操作和设置电子指纹锁。
2. 锁的组成电子指纹锁由以下部件组成：2.1 主控板：负责指纹识别、密码验证和锁控制等核心功能；2.2 指纹扫描器：用于采集和识别用户指纹；2.3 密码键盘：用于输入访问密码；2.4 电池盒：提供电源供应或备用电源；2.5 机械钥匙孔：用于紧急情况下手动开启锁；2.6 电子显示屏：显示相关信息和操作指示。
3. 首次设置3.1 供电：连接电池或接通外部电源；3.2 初始化：按下指定按键进入初始化设置界面；3.3 管理员指纹录入：按照提示在指纹扫描器上录入管理员指纹；3.4 管理员密码设置：根据要求设置管理员密码；3.5 添加其他指纹：管理员指纹录入完成后，可以选择录入其他用户的指纹；3.6 完成设置：保存所有设置并退出初始化界面。
4. 使用指纹开锁4.1 指纹录入：将手指轻轻按压在指纹扫描器上，系统将自动录入并验证指纹；4.2 开锁操作：当指纹录入成功，系统显示认证通过后，轻推门锁即可开启。
5. 使用密码开锁5.1 密码输入：在密码键盘上输入预先设置的密码；5.2 开锁操作：当密码验证通过，系统显示认证通过后，轻推门锁即可开启。
6. 管理员设置6.1 添加/删除用户：管理员可通过特定的指令在指纹锁上添加或删除其他用户指纹；6.2 修改密码：管理员可选择修改管理员密码或其他用户密码；6.3 临时禁用/启用：管理员可禁用或启用特定用户的指纹或密码；6.4 查看开锁记录：管理员可通过在显示屏上浏览最近的开锁记录；6.5 其他高级设置：管理员还可根据需要进行更多高级设置，例如时间限制和报警设置等。
7. 紧急情况处理7.1 电池电量过低：当电池电量过低时，系统会发出声音或显示提示信息，请及时更换电池；7.2 忘记密码或指纹故障：当无法通过指纹或密码开锁时，可使用备用机械钥匙打开锁，然后重置密码或重新录入指纹。
智能门锁使用说明书_指纹锁
目录1 指纹锁介绍 (4)1.1 产品特征 (4)1.1.1 产品介绍 (5)1.1.2 产品功能介绍 (5)1.2 尺寸 (5)1.3 技术参数 (6)2 操作使用 (7)2.1 放置手指的方式 (7)2.2 操作说明 (8)2.3 警示 (8)2.4 安装/更换电池 (9)3 安装步骤图 (8)3.1 侧条和锁体尺寸图 (10)3.2 确认开门方向 (10)3.3 门板开孔图 (11)3.4 门扣盒开孔图 (11)3.5 安装步骤 (11)3.5.1 安装锁芯 (15)3.5.2 安装前后面板 (16)3.5.3 安装门框盒和扣板 (17)4 锁的维护及保养 (14)4.1 日常维护及保养 (14)4.2 使用须知 (19)5 售后服务 (20)5.1 售后服务相关说明 (21)5.2 装箱清单 (24)5.3 配件表……………………………………………………………24A/1(2016年5月)重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝，锁扣板及锁扣盒孔；确认所开凿的孔准确无误，然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。
2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中出现腐蚀性物质粘在锁体上，影响外观，如果门的油漆未干会影响传动不灵活；2.装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命。
3在门锁安装前，请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此文档下载后即可编辑
面板把手均为304不锈钢，厚度2.0以上指纹锁技术与参数
开锁认证方式：指纹、密码、机械钥匙、（遥控选配）
指纹采集窗口：光学式
指纹图像分辨率：500dpi 指纹图像采集时
间：
＜0.5s 指纹对比：＜1s 指纹对比方式：1：N
指纹误识别率（FZR)：＜.001 %
指纹拒真率（FRP): ＜0.1%
指纹容量：3000枚
密码容量：8组遥控容量30个
开门记录容量3000条
LED指示低压报警：＜4.2V
供电电压：DC6V
电流消耗：峰值电流＜120mA,平均电流＜45mA
电池：4-8节AA碱性电池
功能特点
1：瞬间启动——指纹门锁
2：智能沟通——液晶显示
3：主宾显示——分享不同权限
4：智能语音提示——操作便捷
5：触摸式密码设计——时尚耐用
6：超B级叶片空旋锁头——应急钥匙
7：电源显示外置——欠电显示
8：指纹同步更新功能
9：常开——办公商务方便
10：指纹+密码二合一式开启——安全保障
11：禁试功能——保护外侵
12：挟持密码设置——人性化安全保障
13：开门记录——数据记录存储查询
14：防撬报警——撬锁报警锁具关闭保护
15：液晶显示——时尚大气
16：上提把手——上锁天地勾锁门
管理指纹设置
”号设置键进入菜单→∈提示“注册管理
指纹”时正确放入手指提示“请在录入一次”三次录入至系统提示“录入成功”→表示录入成功，注：前五枚录入的指纹为管理指纹，系统从1-5自动按顺序记录管理指纹ID号。
录入完毕按“*”号键退出。
用户指纹设置
”号设置键进入菜单→∈提示“验证管理
员指纹”时扫描管理指纹进入菜单→进入“1指纹设置”栏后按“#”号键确认进入→画面显示“1添加指纹”栏按“#”
号键确认→按“8”号键向下选择至用户指纹栏（第六枚及以后为用户指纹）→正确将手指放入指纹窗口三次至系统提示“录入成功”→表示录入成功，系统自动按顺序记录指纹的ID号，按“#”号键可继续录入下一枚指纹. 可以录入用户指纹2995枚，录入完毕按“*”号键退出。
密码设置
”号设置键进入菜单→∈提示“验证管理
员指纹”时扫描管理指纹进入菜单→按“8”号键向下选择进入“密码设置”栏→按“#”号键确认→进入“添加密码”
栏后按“#”号键确认设置第“1组用户密码”→按“#”
号键确认→输入要设置的密码后按“#”号键确认→重新输入您要设置的密码按“#”号键确认至“滴答滴”或“添加成功”.
（注：a可设置8组用户密码，每组密码最多12位，b本锁出厂时不设置用户密码，c当您设置密码后才可以使用密码，d 本锁密码为乱码设计，输入密码时前、后可随意按多位数字键以防止旁人偷窥，前、后可以各12位乱码）
遥控器设置
“”号设置键进入菜单→∈提示“验证管理员指纹”时扫描管理指纹进入菜单→按“8”号键下调至“遥控设置”栏再按“#”号键确认进入→提示“添加遥控器”时按“#”号键确认→按住遥控器上的任意键至系统提示“添加成功”表示录入成功，系统自动按顺序记录遥控器的顺序号，按“#”号键可继续录入下一个遥控器，录入完毕等待10秒，超时自动退出。
（备注：遥控器功能为客户选装功能，使用遥控功能需另外购置遥控器）
指纹删除
”号设置键进入菜单→∈提示“验证管理员
指纹”时扫描管理指纹进入菜单→进入“指纹设置”栏再按“#”号键确认进入→按“8”号键下调至“删除指纹”栏按“#”号键确认→按“2”号键或“8”号键上下选择需要删除的指纹代号，按“#”号键确认至系统提示“删除成功”表示删除成功.
”号设置键进入菜单→∈提示“验证管理员指纹”时扫描管理指纹进入菜单→按“8”号键下调至“密码设置”栏后按“#”号键确认→按“8”号键下调至“2删除密码”栏按“#”号键确认→按“2”号键或“8”号键上下选择需要删除的密码代号，按“#”号键确认至系统提示“删除成功”表示删除成功.
遥控器的删除
“”号设置键进入菜单→∈提示“验证管理员指纹”时扫描管理指纹进入菜单→按“8”号键下调至“3遥控设置”栏再按“#”号键确认→按“8”号键下调至“2遥控器删除”栏按“#”号键确认→按“2”号键或“8”号键上下选择需要删除的遥控器代号，按“#”号键确认即可删除成功.
（备注：此功能需要在已安装有遥控器的情况下使用）
系统设置
”号设置键进入菜单→∈提示“验证管理员指纹”时扫描管理指纹进入菜单→按“8”号键下调至“4系统设置”栏后按“#”号键确认进入以下画面：
1：进入“设置时间”栏→按“#”号键进入设置当前操作的日期和时间栏→按“#”号键确定.
2：进入“开门方式”栏→按“#”号键进入开门方式设置→按“2”号键或“8”号键上下选择所需要的开门方式再按“#”
号键确定.
3：进入“语言选择”栏→按“#”号键进入语言选择界面，按“2”号键或“8”号键上下选择所需要的操作语言再按“#”
号键确定.（本机提供“中文”“英文”“繁体”三种语言）4：进入“恢复出厂”栏→按“#”号键进入“恢复出厂设置”→按“#”号键确认.
5：进入“语音播报”栏→按“#”号键进入切换到“语音已开启”或“语音已关闭”（关闭语音不在有语音提示，只是
蜂鸣器滴滴声音提示）。
（或在电池盒后面的∈键来切换语
音开启或关闭）。
常开状态设置
”号设置键进入菜单→∈提示“验证管理
员指纹”时扫描管理指纹进入菜单→按“8”号键下调至“系统设置”栏后按“#”号键确认进入→选择“常开模式”，按“#”键确认，系统会显示“常开模式开启”。
取消也按照开启的方法进入常开模式设置，选择“常开模式”，按“#”键确认，系统会显示“常开模式关闭”。
（注：常开模式下，门锁不需要任何认证都可以开启，需要关门，按“*”号键锁门）
记录查询
1、开门记录查询：”号设置键进入菜单
→∈提示“验证管理员指纹”时扫描管理指纹进入菜
单→按“8”号键下调至“5记录查询”栏后按“#”号
键确认进入→“1开门记录”栏按“#”号键进入即可查
询.
注册信息查询-注册信息查询：按“#”号键2次→提示“验证管理员指纹”时扫描管理指纹进入菜单→按“8”号
键下调至“5记录查询”栏后按“#”号键确认进入→
“1注册信息”栏按“#”号键进入即可查询.
应急开锁
按照图指示，将机械钥匙插入锁匙孔，旋转开启门锁。
应急外接电源
将DC9v电源按图示方法接入面板机械钥匙旁边外接电源端子处，系统即可正常工作.
恢复出厂设置
1.”号设置键约6秒，系统自动恢复出
厂设置.
2.”号设置键进入菜单→∈提示“验证管
理员指纹“8”号键下调至“系统设置”栏后按“#”号键确认进入→“恢复出厂设置”栏按“#”号键，系统自动进入恢复出厂设置.
按键说明
“2”号键可以向上选择，“8”号键可以向下选择，“*”号键为返回键，“#”号键为确认键.
门锁被撬报警
门锁安装完毕以后，安装电池启动功能，一旦有人将门锁面板撬动脱离门表面1.5毫米，门锁电子功能锁闭，无法再正常使用，同时蜂鸣器会发出“滴.滴.滴……”的提示声，直到电源断开才可以恢复正常。
斜舌检测未关好门报警
当实现一次开门动作之后，要关门斜舌未完全打出时，5秒钟后蜂鸣器会发出“滴.滴.滴……”的提示声，系统会显示“门未关好”.当斜舌完全打出后，提示声消失.
室内反锁
将反锁旋钮旋转锁舌伸出状态下，用户输入密码或指纹或机械钥匙开门时，都是无法开启门锁。
