详解路由器WAN、LAN接口类型

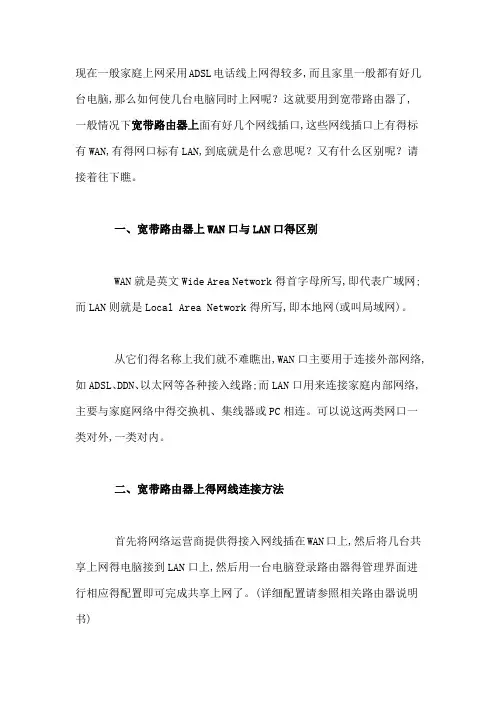

wan与lan口得区别
现在一般家庭上网采用ADSL电话线上网得较多,而且家里一般都有好几台电脑,那么如何使几台电脑同时上网呢？这就要用到宽带路由器了,一般情况下宽带路由器上面有好几个网线插口,这些网线插口上有得标有WAN,有得网口标有LAN,到底就是什么意思呢？又有什么区别呢？请接着往下瞧。
一、宽带路由器上WAN口与LAN口得区别WAN就是英文Wide Area Network得首字母所写,即代表广域网;而LAN则就是Local Area Network得所写,即本地网(或叫局域网)。
从它们得名称上我们就不难瞧出,WAN口主要用于连接外部网络,如ADSL、DDN、以太网等各种接入线路;而LAN口用来连接家庭内部网络,主要与家庭网络中得交换机、集线器或PC相连。
可以说这两类网口一类对外,一类对内。
二、宽带路由器上得网线连接方法首先将网络运营商提供得接入网线插在WAN口上,然后将几台共享上网得电脑接到LAN口上,然后用一台电脑登录路由器得管理界面进行相应得配置即可完成共享上网了。
(详细配置请参照相关路由器说明书)三、网络数据在得传输过程当家庭网络中得机器向外部网络发送数据包得时候,首先发送一个请求到默认网关,也就就是发送到宽带路由器。
路由器在分析该数据包中得内网IP地址时会检查设备本身得NAT地址转换表。
在找到相应得条目后,就会利用WAN口IP地址去与外部网络进行通信。
外部网络接收到数据包后,会解析出数据包中得路由器得WAN 口IP地址,并对该地址进行响应,将响应数据包发送到路由器。
然后路由器再次进行NAT地址转换,将WAN口IP地址转换为发送请求得内网IP 地址,最终完成整个数据包得发送与接收过程。
随着家庭中需要上网得电脑得增多,很多家庭选择了借助于宽带路由器来实现共享上网,然而由于对网络知识缺乏了解,很多用户在购买了宽带路由器后,发现有得网口标有WAN,有得网口标有LAN,这两种网口各自就是干什么用得？两者什么区别？如何更好得使用它们？让很多朋友犯了愁,本文将与大家来一起了解宽带路由器上这两种类型得网络端口得区别与一些新玩法。

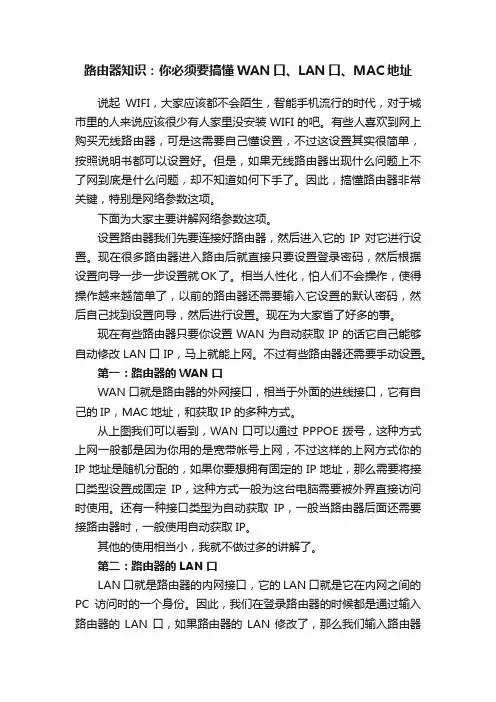

路由器知识：你必须要搞懂WAN口、LAN口、MAC地址
路由器知识：你必须要搞懂WAN口、LAN口、MAC地址说起WIFI，大家应该都不会陌生，智能手机流行的时代，对于城市里的人来说应该很少有人家里没安装WIFI的吧。
有些人喜欢到网上购买无线路由器，可是这需要自己懂设置，不过这设置其实很简单，按照说明书都可以设置好。
但是，如果无线路由器出现什么问题上不了网到底是什么问题，却不知道如何下手了。
因此，搞懂路由器非常关键，特别是网络参数这项。
下面为大家主要讲解网络参数这项。
设置路由器我们先要连接好路由器，然后进入它的IP对它进行设置。
现在很多路由器进入路由后就直接只要设置登录密码，然后根据设置向导一步一步设置就OK了。
相当人性化，怕人们不会操作，使得操作越来越简单了，以前的路由器还需要输入它设置的默认密码，然后自己找到设置向导，然后进行设置。
现在为大家省了好多的事。
现在有些路由器只要你设置WAN为自动获取IP的话它自己能够自动修改LAN口IP，马上就能上网。
不过有些路由器还需要手动设置。
第一：路由器的WAN口WAN口就是路由器的外网接口，相当于外面的进线接口，它有自己的IP，MAC地址，和获取IP的多种方式。
从上图我们可以看到，WAN口可以通过PPPOE拨号，这种方式上网一般都是因为你用的是宽带帐号上网，不过这样的上网方式你的IP地址是随机分配的，如果你要想拥有固定的IP地址，那么需要将接口类型设置成固定IP，这种方式一般为这台电脑需要被外界直接访问时使用。
还有一种接口类型为自动获取IP，一般当路由器后面还需要接路由器时，一般使用自动获取IP。
其他的使用相当小，我就不做过多的讲解了。
第二：路由器的LAN口LAN口就是路由器的内网接口，它的LAN口就是它在内网之间的PC访问时的一个身份。
因此，我们在登录路由器的时候都是通过输入路由器的LAN口，如果路由器的LAN修改了，那么我们输入路由器的IP也要改成修改后的IP。
修改LAN的IP一般在多个路由器串联时使用，此时的路由器WAN口接口类型为自动获取。
LAN接口和WAN接口
（转）LAN接口和WAN接口收藏LAN接口LAN接口(局域网接口)主要是用于路由器与局域网进行连接，因局域网类型也是多种多样的，所以这也就决定了路由器的局域网接口类型也可能是多样的。
不同的网络有不同的接口类型，常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、光纤接口，这些网络都有相应的网络接口，下面是主要的几种局域网接口。
（1）AUI端口AUI端口是用来与粗同轴电缆连接的接口，它是一种"D"型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。
路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接，但更多的是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太网络的连接。
当然也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。
这里所讲的路由器AUI接口主要是用粗同轴电缆作为传输介质的网络进行连接用的，AUI接口示意图如图所示。
（2）RJ-45端口RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口，因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。
其中，10Base-T网的RJ-45 端口在路由器中通常是标识为"ETH"，而100Base-TX 网的RJ-45端口则通常标识为"10/100bTX"，这主要是现在快速成以太网路由器产品多数还是采用10Mbps/100Mbps带宽自适应的。
（3）SC端口SC端口也就是我们常说的光纤端口，它是用于与光纤的连接，一般来说这种光纤端口是不太可能直接用光纤连接至工作站，一般是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。
这种端口一般在高档路由器才具有，都以"100b FX"标注，如图所示。

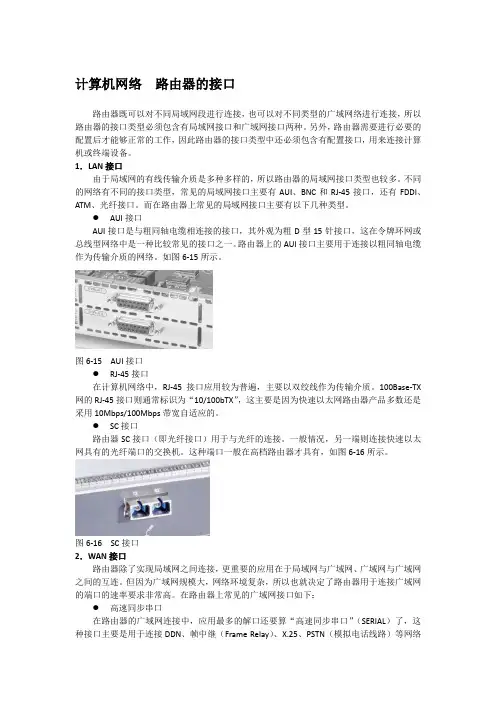

计算机网络 路由器的接口
计算机网络路由器的接口路由器既可以对不同局域网段进行连接，也可以对不同类型的广域网络进行连接，所以路由器的接口类型必须包含有局域网接口和广域网接口两种。
另外，路由器需要进行必要的配置后才能够正常的工作，因此路由器的接口类型中还必须包含有配置接口，用来连接计算机或终端设备。
1．LAN接口由于局域网的有线传输介质是多种多样的，所以路由器的局域网接口类型也较多。
不同的网络有不同的接口类型，常见的局域网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、光纤接口。
而在路由器上常见的局域网接口主要有以下几种类型。
●AUI接口AUI接口是与粗同轴电缆相连接的接口，其外观为粗D型15针接口，这在令牌环网或总线型网络中是一种比较常见的接口之一。
路由器上的AUI接口主要用于连接以粗同轴电缆作为传输介质的网络。
如图6-15所示。
图6-15 AUI接口●RJ-45接口在计算机网络中，RJ-45接口应用较为普遍，主要以双绞线作为传输介质。
100Base-TX 网的RJ-45接口则通常标识为“10/100bTX”，这主要是因为快速以太网路由器产品多数还是采用10Mbps/100Mbps带宽自适应的。
●SC接口路由器SC接口（即光纤接口）用于与光纤的连接。
一般情况，另一端则连接快速以太网具有的光纤端口的交换机。
这种端口一般在高档路由器才具有，如图6-16所示。
图6-16 SC接口2．WAN接口路由器除了实现局域网之间连接，更重要的应用在于局域网与广域网、广域网与广域网之间的互连。
但因为广域网规模大，网络环境复杂，所以也就决定了路由器用于连接广域网的端口的速率要求非常高。
在路由器上常见的广域网接口如下：●高速同步串口在路由器的广域网连接中，应用最多的解口还要算“高速同步串口”（SERIAL）了，这种接口主要是用于连接DDN、帧中继（Frame Relay）、X.25、PSTN（模拟电话线路）等网络连接模式。
在企业网之间有时也通过DDN 或X.25等广域网连接技术进行专线连接。

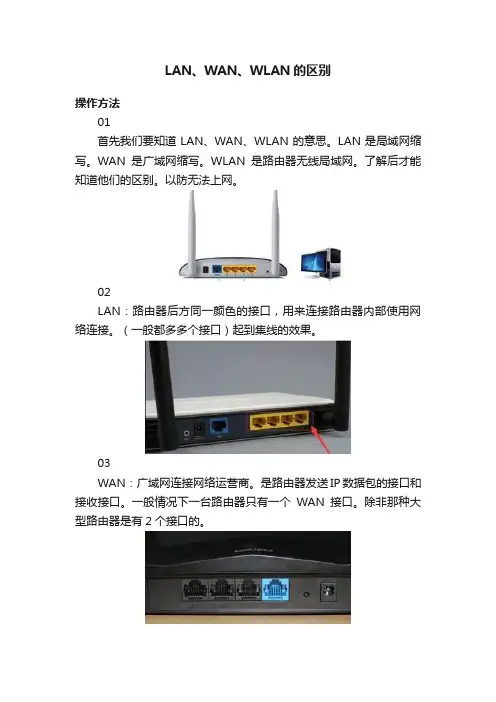

LAN、WAN、WLAN的区别
LAN、WAN、WLAN的区别
操作方法
01
首先我们要知道LAN、WAN、WLAN的意思。
LAN是局域网缩写。
WAN是广域网缩写。
WLAN是路由器无线局域网。
了解后才能知道他们的区别。
以防无法上网。
02
LAN：路由器后方同一颜色的接口，用来连接路由器内部使用网络连接。
（一般都多多个接口）起到集线的效果。
03
WAN：广域网连接网络运营商。
是路由器发送IP数据包的接口和接收接口。
一般情况下一台路由器只有一个WAN接口。
除非那种大型路由器是有2个接口的。
WLAN：无线局域网，也就是我们说的无线信号。
WLAN是通过电磁波进行数据接收和发送服务。
05
如果电脑只连接LAN接口不连接WAN。
就是我们所讲的局域网了。
无法连接广域网但是可以传输文件玩局域网游戏等。
06
WAN可以连接网络供应商服务器或者更多的服务和帮助。
但是这个接口是不可以连接电脑的，因为连接了家里电脑是无法连接到广域网的。
只能算内网服务器。
WLAN现在很多路由器都有这个功能。
只需要在路由器里设置开关或者密码就可以。
不同的是WLAN可以依靠电磁波信号进行传输和接收，是没有硬件接口的。
接收发送速度取决于路由器本身。
08
市面上常见的就是LAN、WAN、WLAN集为一体的路由器。
LAN负责对内，WAN负责对外，WLAN负责无线传输将数据包分配。
路由器的IP是该LAN口还是WAN口，为什么？每个口代表什么？
路由器的IP是该LAN口还是WAN口，为什么？每个口代表什么？敢问是错别字吗？是要改IP吗？不管如何，路由器、IP、WAN口、LAN口，都整明白也很简单：路由器：三层设备，顾名思义，主要功能是路由；（企业路由器会携带其它功能）IP：IP地址，路由需要靠IP寻址来转发数据，源目地IP地址是数据转发的必要条件；LAN口：Local Area Network接口，局域网接口；WAN口：Wide Area Network接口，广域网接口。
LAN口和WAN口在SOHO（Small Office Home Office）场景和家用设备中才这样标识，固化了一些配置，为方便普通用户使用：LAN口接内网设备，WAN口接公网\运营商设备。
根据上面的结论，路由器依靠IP地址进行数据转发，这个IP地址设置在哪呢？就是接口！WAN口和LAN只要想进行通信，就都需要IP地址：WAN口的IPWAN口，就是用来连接广域网的接口，现在家用普遍是光猫+无线路由器的组网方式，那么WAN口的IP，取决于你的配置。
以下是3种常见的WAN口IP设置：静态IP：WAN口在和“上一级”设备（光猫，或者上一跳路由器）LAN口连接时，本质上是和上一级设备组成一个局域网，所以WAN口的IP应该设置为上一级设备LAN口网段的IP地址；动态获取：同上，路由器作为上一级设备局域网的DHCP客户端，假如上一级设备开启了DHCP服务器功能，那么WAN口可以自动获取到一个IP地址；PPPOE拨号获取IP地址：假如拨号不是由光猫完成，而是由路由器来完成（即桥接模式），那么路由器WAN口可以通过PPPOE拨号获取到一个IP地址，这个IP地址是由运营商设备分配的，无法更改。
LAN口的IPLAN口IP，即内网：包括了路由器各个LAN口（本质上是一台二层交换机），和无线网络的网关IP地址。
LAN口一定不能和WAN口同一网段！（有一些路由器支持vlan，需要注意每个LAN口对应的vlan。
LAN和WAN的区别
LAN和WAN的区别：接口区别：wan口是插ADSL猫的，LAN口是插电脑网线的，WAN作为一种提供局域覆盖、高速接入的无线接入技术在中国各运营商中迅速发展。
如中国移动将WAN与GPRS/3G形成互补，为用户提供热点地区高速、广域范围中、低速的数据业务，以降低GPRS/3G建网成本，并支持WAN用户在全国WAN覆盖范围内的漫游。
2003年中国移动已经在全国31个省市铺设了近1000个热点，其他固网运营商也启动了自己的WAN业务，极大的带动了国内WAN市场。
LAN有两种方式定义:一种是功能性定义,另一种是技术性定义。
前一种将LAN定义为一组台式计算机和其它设备,在物理地址上彼此相隔不远，以允许用户相互通信和共享诸如打印机和存储设备之类的计算资源的方式互连在一起的系统。
这种定义适用于办公环境下的LAN、工厂和研究机构中使用的LAN。
就LAN的技术性定义而言,它定义为由特定类型的传输媒体(如电缆、光缆和无线媒体)和网络适配器(亦称为网卡)互连在一起的计算机,并受网络操作系统监控的网络系统。
功能性和技术性定义之间的差别是很明显的,功能性定义强调的是外界行为和服务；技术性定义强调的则是构成LAN所需的物质基础和构成的方法。
局域网(LAN)的名字本身就隐含了这种网络地理范围的局域性。
由于较小的地理范围的局限性。
由于较小的地理范围,LAN通常要比广域网(WAN)具有高的多的传输速率,例如，目前LAN的传输速率为10Mb/s,FDDI的传输速率为100Mb/s,而WAN的主干线速率国内目前仅为64kbps或2.048Mbps,最终用户的上线速率通常为14.4kbps。
LAN的拓扑结构目前常用的是总线型和环行。
这是由于有限地理范围决定的。
这两种结构很少在广域网环境下使用。
LAN还有诸如高可靠性、易扩缩和易于管理及安全等多种特性。
路由器wan口的连接类型有几种？
路由器wan口的连接类型有几种？
一般家用的路由器的WAN口连接类型有三种！我们普通家庭基本只会使用到其中的两个类型！
1.静态IP地址！
这个连接类型基本上对普通家庭来说没有什么用，基本不会用！但是路由器还是提供了！静态IP地址就是需要手工输入，并且不手动更改他就不会变化！即便是错误的！可以忽略这个连接类型！
2.动态IP地址
与静态IP地址相反，相对家庭用户来说会被使用到的几率会大很多！但不一定需要，还是看上一级交换设备的模式！所谓动态就是可以不用手工干预就会改变的IP地址，这是由上一级路由器和该路由器共同来根据配置决定的！可以根据实际情况得到一个IP地址！如果上一级的光猫是被运营商配置为路由模式那么光猫后面连接的路由器WAN口的连接类型就需要设置为动态IP地址！如果是自己再级联的路由器那么也是需要该连接类型的！
3.PPPOE拨号！
这基本上是家庭用户最常用的连接类型了！所有得家庭用户都无一例外的需要PPPOE认证！大部分地区的运营商会把光猫配置为了桥接模式，这种模式光猫并不会拨号，所以连接的路由器WAN口需要设置为PPPOE拨号！但是也有一部分地区的运营商光猫被配置为路由模式，这时候连接的路由器WAN口如果配置为PPPOE拨号那么就连接不上了，需要配置为第二种连接类型！
其实光猫后面连接的路由器用哪一种连接类型取决于运营商！自己在路由器后面接入的路由器WAN口连接类型大部分都是第二种连接类型！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路由器上有不同的接口，对于一般用户而言，我们只需要用到W AN口和LAN口，这两种接口外表看起来是一样的，但它的用处是不一样的，本篇介绍W AN口和LAN口的不同之处。
一、W AN是英文Wide Area Network的首字母所写，即代表广域网，而LAN则是Local Area Network的所写，即局域网，从它们的名称上我们就不难看出，W AN口主要用于连接外部网络，如ADSL、DDN、以太网等各种接入线路，而LAN口用来连接家庭内部网络，主要与网络中的交换机、集线器或电脑相连，可以说这两类网口一类对外，一类对内。
二、宽带路由器上W AN口和LAN口的网线连接方法不一样，将网络运营商提供的接入网线插在W AN口上，然后将几台共享上网的电脑接到LAN口上，然后用一台电脑登录路由器的管理界面进行相应的配置即可完成共享上网了。
三、网络数据在W AN口和LAN口的传输过程，当家庭网络中的机器向外部网络发送数据包的时候，首先发送一个请求到默认网关，也就是发送到宽带路由器。
路由器在分析该数据包中的内网IP地址时会检查设备本身的NA T地址转换表。
在找到相应的条目后，就会利用WAN口IP地址去与外部网络进行通信。
四、外部网络接收到数据包后，会解析出数据包中的路由器的W AN口IP地址，并对该地址进行响应，将响应数据包发送到路由器。
然后路由器再次进行NAT地址转换，将W AN 口IP地址转换为发送请求的内网IP地址，最终完成整个数据包的发送和接收过程。
五、除了在带宽上得到提升之外，大多数多W AN口路由器还支持全自动负载均衡与实时备份，并可根据源或目的地址指定优先通道，故障时流量自动重分配等功能，利用多W AN口宽带路由器可以基本上避免因网络运营商造成的网络中断，虽然购买多W AN口路由器和增加网络接入线路会造成投资上的增多，但是对于企业用户来说，所得到保障是远远大于付出的。
六、除了常规的W AN口接外网入户线、LAN口接内网计算机的常规用法外，我们也可以把把入户线和接计算机的网线都连接在LAN口上，把宽带路由器当交换机用，这种连接方式有几个值得注重的事项，首先需要你的宽带路由器的LAN口或上联的设备网口支持端口翻转(Auto MDI/MDIX)功能，否则的话，你可能需要将你的直连线改为交叉线，才能使你的宽带路由器能通过LAN口连接到外部网络中。
七、使用这种方式就丧失了宽带路由器的路由功能，因此要实现共享上网的话，需要你的家庭网络中的计算机使用你的运营商网络中的合法IP地址。
同时，为了保持对路由器的可访问，要将路由器的LAN口的IP地址也设为合法的运营商的地址。
