中小企业办公无线网络解决方案(含拓扑图)
中小企业办公局域网组建方案

中小企业办公局域网组建方案中小企业办公局域网(Local Area Network, LAN)的组建方案是为了提供可靠的网络连接和高效的数据传输,以满足企业内部员工的办公需求。
下面是一个针对中小企业办公局域网组建的方案,包括网络拓扑、硬件设备选择、网络安全和管理等方面。
一、网络拓扑在中小企业环境下,常见的局域网拓扑有总线型、星型和混合型。
考虑到可靠性、灵活性和性能等因素,建议选择星型拓扑。
在星型拓扑中,所有终端设备(如电脑、打印机等)都连接到一个交换机上,交换机负责转发和控制数据流量。
二、硬件设备选择1.交换机:选择具有足够端口数量和出色性能的交换机。
根据企业规模和预算,选择能够满足需求的网络交换机。
2.路由器:选择支持高速数据传输和安全功能的路由器作为局域网与外部网络(如互联网)的连接点。
路由器应支持多个LAN口,并具备防火墙功能。
3.服务器:根据企业需求选择适当规格的服务器,用于共享数据和应用,提供中央存储和数据备份等功能。
三、网络安全1. 防火墙:在局域网与Internet之间设置防火墙,用于监控和限制网络流量,保护内部资源免受未授权访问和攻击。
2. VPN:为远程办公人员和分支机构提供虚拟专用网络(Virtual Private Network, VPN)连接,以确保数据在公共网络中的安全传输。
3.用户权限管理:通过给不同的用户分配不同的权限,控制对不同网络资源的访问和操作权限,以保护敏感数据和信息的安全。
四、网络管理1.IP地址管理:进行IP地址分配和管理,确保每个设备都有唯一的IP地址,并避免冲突。
2.网络监控:使用网络监控工具来监测和管理局域网的性能、流量和设备状态,提供即时故障诊断和网络优化。
3.拓扑图和文档记录:绘制网络拓扑图和更新文档记录,包括硬件设备、IP地址、带宽信息等,以便于网络维护和故障排除。
五、扩展和升级随着企业规模的扩大,需要适时考虑局域网的扩展和升级。
可以使用VLAN(Virtual Local Area Network)来划分子网,以便于管理和提高性能。
中小型企业无线网络办公解决方案

中小型企业无线网络办公解决方案中小型企业无线网络办公解决方案WLAN 的成功实施提高了员工的办公效率,公司在规模扩大时,节省了网络扩容的时间和成本,并且保护了公司网络建设的长期投资成本,降低了公司网络管理员的工作量。
当前,无线网络解决方案由于其组网灵活,成本低廉等特点得到了中小企业用户青睐。
而且会为中小企业无线办公带来巨大变化。
具体来说, WLAN 的成功实施提高了员工的办公效率,公司在规模扩大时,节省了网络扩容的时间和成本,并且保护了公司网络建设的长期投资成本,降低了公司网络管理员的工作量。
最主要的,还是连接多个办公地点网络,使公司资源得以共享。
小企业 WLAN 设计要求:系统方案应具有高可靠性、稳定性无线传输系统的可靠性是具有实用性的前提。
朗通环球提供的无线产品采用朗讯微电子部门的核心技术,其产品在中国占有 50% 以上的市场份额,其可靠性早已得到国家公安、电信、税务、邮政等很多部门的认可,并有大量的实际应用。
办公区内覆盖效果良好:朗通环球无线网络产品具有业界领先的射频设计,在开放环境中覆盖半径达 550 米,并提供 RTS/CTS 协议、 CSMA/CA 协议、信包重整等机制来解决" 隐藏终端" 问题、多径干扰和干扰环境中正常工作等问题。
具有众多的无线网络实施成功案例,且经验丰富的无线工程师将根据现场环境、用户需求设计网络方案,进行技术把关,并提供技术咨询和方案审核、售后服务等。
可管理性:灵活高效的网管手段,可以合理地调整网络资源、监视网络状态和控制网络运行。
朗通环球 TG 无线系列产品针对用户不同的网络应用水平,提供多种无线网络管理平台。
可以灵活扩展:为了使现有的系统在将来能够得到充分的利用,现有的投资在将来不被浪费,这就需要系统有充分的、灵活的适应能力和可扩展的能力,以便于系统将来的扩容与升级。
朗通环球TG 无线访问点系列具有双插槽设计,利于今后的扩容和升级。
便于日常维护:这是为系统在使用过程中的实际需要考虑的。
中小企业办公室无线网络

通用方案:中小企业办公室无线网络
1.简述
某公司刚成立,办公室大约有100㎡,有十几台电脑需要组成一个局域网。
为了节约成本,公司不想把网络的规模搞得太大,但是,考虑到公司今后的发展壮大,网络规模必须具有一定的扩充性。
幸好,创智网络的LastKm TM系列无线网络产品使这一难题迎刃而解。
借助于LastKm TM系列无线访问点和无线网卡,该公司找到了一个性能价格的平衡点,部署无线网络最终成为他们最合理的选择。
2.方案简介
创智网络的LastKm TM系列无线访问点在典型办公室内的有效覆盖半径是50m。
因此,该公司目前使用一个无线访问点作为中心结点,每台电脑配置一块无线网卡,共同组成一个结构化网络。
方案示意图如下:
3.展望未来
当公司发展需要扩充网络规模时,只需添加相应的无线访问点和无线网卡即可,非常简单,甚至无需专业技术人员参与。
省却了有线网络布线的种种困难和由此带来的巨大开支。
中小企业办公楼智能楼宇无线网络解决方案

中小企业办公楼智能楼宇无线网络解决方案xx年xx月xx日CATALOGUE目录•解决方案概述•市场需求分析•智能楼宇无线网络解决方案设计•智能楼宇无线网络解决方案实施•智能楼宇无线网络解决方案的效益评估•智能楼宇无线网络解决方案的风险与应对措施•结论与展望01解决方案概述中小企业办公楼智能楼宇无线网络解决方案是一种集成了无线网络技术、智能楼宇技术和信息化应用的技术组合,为中小企业提供安全、高效、智能的办公网络环境。
定义该方案具有全面覆盖、高可靠性、低延迟、高安全性等特点,能够满足中小企业在办公、生产、管理等方面的信息化需求。
特点定义和特点加强信息安全该方案能够提供更加完善的信息安全保障,有效防范网络攻击和数据泄露等风险,保障中小企业信息安全。
提高办公效率智能楼宇无线网络解决方案能够提供更加便捷的网络连接和更高效的信息传输,有助于提高中小企业的办公效率和协同工作能力。
降低运营成本智能楼宇无线网络解决方案采用先进的技术和设备,能够降低中小企业的网络建设和维护成本,提高资源利用效率。
解决方案的必要性该方案所采用的技术已经相当成熟,已经被广泛应用于智能楼宇、企业信息化等领域,具有很好的稳定性和可靠性。
解决方案的可行性技术成熟该方案的施工相对简单,只需按照规范进行安装和调试即可,不需要过多的专业技能和知识。
施工简单该方案的维护相对容易,只需定期检查设备和进行简单的维护即可,不需要过多的专业知识和技能。
维护方便02市场需求分析智能化需求提升企业对办公楼的智能化需求越来越高,包括智能安防、智能照明、智能空调等,无线网络是实现这些智能功能的基础。
中小企业快速发展随着经济的发展,中小企业数量不断增加,对办公楼智能楼宇无线网络的需求也随之增长。
技术成熟与普及随着无线网络技术的不断成熟和普及,价格逐渐降低,使得更多的中小企业能够接受并采用。
市场需求概述主要包括中小企业、初创公司、工作室等,这些客户对智能楼宇无线网络的需求较为迫切。
【最全最详细互联网+】中小企业WIFI解决方案PPT

ቤተ መጻሕፍቲ ባይዱ
95 %
3
智能终端使用者优先选
择WIF上网方式
6亿
全国智能终端
移动互联及终端发展改变一切
50 %
有超过50%的中小企业有意
愿尝试WIFI部署方式提高
工作效率
智能终端全面“袭”来
智能手机与平板 电脑爆炸式增长
日益增多的 Mobile Apps
高密度的移动 工作人员
802.1X方式的安全认证。
划分SSID 企业统一认证
全网漫游
统一Prot认证
灵活控制
办公区覆盖
审计安全
AP管理
上网人员管 理
员工上网行为管理
员工上网行为管理
个性化解决方案
访客
员工 internet
SSID
802.1 X
认证服务器
UTM
SSID
登陆 认证数据库
internet
Portal
短信
AP
AP
系统架构
用户认证服务器 信息推送服务器 上网行为监测器
中小企业局域网
Internet 互联网
防火墙
上网行为控制器
POE 交换机
路 由
AP
器
POE 交换机
核心交换机
AP
AC 控制器
认证网关服务器
中小企业系统架构:分散接入集中管理模式
Thanks!
新固网 新应用 新服务
宽管道 大数据 云服务
越来越流行的 移动办公
中小企业无线网络现状
路由
路由
尚未覆盖无线网络中小企业
中小企业带宽成本制约,技术能力有限

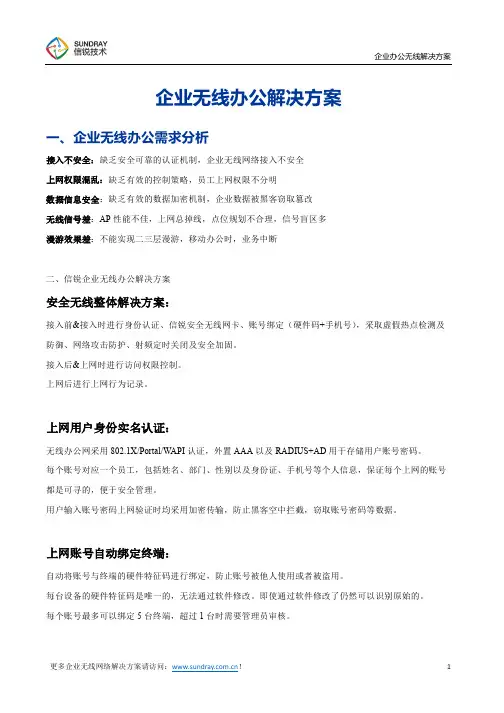

企业无线办公解决方案_简版含拓扑图-信锐技术

企业无线办公解决方案一、企业无线办公需求分析接入不安全:缺乏安全可靠的认证机制,企业无线网络接入不安全上网权限混乱:缺乏有效的控制策略,员工上网权限不分明数据信息安全:缺乏有效的数据加密机制,企业数据被黑客窃取篡改无线信号差:AP性能不佳,上网总掉线,点位规划不合理,信号盲区多漫游效果差:不能实现二三层漫游,移动办公时,业务中断二、信锐企业无线办公解决方案安全无线整体解决方案:接入前&接入时进行身份认证、信锐安全无线网卡、账号绑定(硬件码+手机号),采取虚假热点检测及防御、网络攻击防护、射频定时关闭及安全加固。
接入后&上网时进行访问权限控制。
上网后进行上网行为记录。
上网用户身份实名认证:无线办公网采用802.1X/Portal/WAPI认证,外置AAA以及RADIUS+AD用于存储用户账号密码。
每个账号对应一个员工,包括姓名、部门、性别以及身份证、手机号等个人信息,保证每个上网的账号都是可寻的,便于安全管理。
用户输入账号密码上网验证时均采用加密传输,防止黑客空中拦截,窃取账号密码等数据。
上网账号自动绑定终端:自动将账号与终端的硬件特征码进行绑定,防止账号被他人使用或者被盗用。
每台设备的硬件特征码是唯一的,无法通过软件修改。
即使通过软件修改了仍然可以识别原始的。
每个账号最多可以绑定5台终端,超过1台时需要管理员审核。
上网账号二次绑定手机号码:账号首次登陆时需要绑定手机号并输入短信验证码,当用户账号在新终端登陆时(换终端/被他用/被盗),不仅需要输入密码,还需要输入短信验证码,解决员工账号认证的安全问题绑定手机号码的用户,可以自助重置密码和修改密码,无需通过IT管理员。
用户密码管理及自助修改:无需通过管理员即可修改密码,提高效率及减轻管理员工作压力。
通过口袋助理、钉钉、企业号等手机MOA类APP软件进行无线密码修改。
若账号绑定了手机号码,可通过手机验证码自助修改。
上网终端合法性校验:采用信锐安全无线网卡接入无线网络,终端与AP热点的双向验证,提高安全性。
中小型企业WIFI解决方案示例ppt课件

➢ POE供电模块
➢ 属于分部式供电,即各自设备在安装位置 附近获取电源,成本低,管理不方便,停 电风险一般。
➢ 供电模块有三个接口
– 其中一个220V电源接口
– Data & Power Out 端口负责给AP供电 和传输数据
– Data In 端口,连接上联交换机,负 责获取路由器或交换机数据
➢ POE供电交换机
(多应用)
管理/维护
楼道智能接入需求——壁挂AP
推荐配置
多个AE5000-EN2(T) AE5000-E2AN2(T)
信号效果
性能
应用
易施工
美观
管理/维护
AE5000系列 内置天线
AE5000系列 外置天线
设备供电
POE通过电缆供电的原理 标准的五类网线有四对双绞线, 应用空闲芯供电,4、5脚连接为正极, 7、8脚连接为负极。数据芯1、2、3、6负责传输数据。
➢ 编码方式:调幅+调相
➢ MAC协议:帧聚合、帧突发、块确认等改良 机制间接增加速率
产品型号应用场合Fra bibliotek工作 频段
工作模式
最高 速度
图例
墙面式AP
室内放装
2.4G
802.11b/g/n
150Mbps
吸顶式AP
室内放装
2.4G
802.11b/g/n
300Mbps
双频吸顶式AP
室内放装
2.4G
5.8G
802.11b/g/n 802.11a/n
企业无线覆盖办公网络
墙面式AP
办公室
走廊
墙面式AP
吸顶式AP
电梯
墙面式AP
网络设备管理、配置、 升级、维护
中小型企业网络拓扑图

网络拓扑图及说明
锐创大厦19层办公环境网络拓扑图如下:
一、设备清单
1、维盟WQR3600管理路由器1台。
2、H3C S3328三层交换机1台。
3、H3C S2300二层交换机5台。
4、H3C 无线AP 6台。
5、监控摄像球形机6台。
6、硬盘录像机1台。
二、功能设计
1、通过一台路由器实现内外网的链接。
2、划分4个Vlan,分别为:
(1Vlan1 用于核心交换机
(2Vlan2 用于考勤和监控
(3Vlan3 用于无线AP
(4Vlan4 用于办公网络
3、Vlan间通信。
由于部分员工使用笔记本通过Vlan3下的无线AP接入上网,而打印机
被布置在了Vlan4的有线网络环境中。
因此,Vlan3和Vlan4被配置为可以相互通信的Vlan。
三、关于网络安全
1、由于前期没有跟进,所以网内还没有实现Arp双绑,未来计划实现所有台式电脑Arp
双绑。
2、目前正在使用路由器的自带防火墙,配置相对简单因此安全性还达不到企业级要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
无线解决方案
(1)如何连接 Wi-Fi——信锐 AC 内置认证服务器,免费支持业内最全的 13 种认证方式,区分内部
员工和外来访客。每个人不需要相互问“你们的 Wi-Fi 是哪一个,密码多少” ,同时内部员工连接 Wi-Fi 后 永久有效,无需重复登录;对于外来访客则可以根据实际情况设置是否每次连接 Wi-Fi 需要重复登录。 n 802.1X 认证 采用 802.1x 认证,内部员工通过安全证书、用户名口令作为接入网络的凭据。
(5)如何兼容其他品牌无线设备做统一认证——对于目前已经部署其他品牌无线设备的情况,此时信
锐的无线控制器可以充当起他品牌无线设备的 Portal 认证服务器,可以实现所有厂商无线的统一认证,实 现原有设备可以继续使用,不会出现“同个公司两套无线两个 Wi-Fi 密码” ,其中包括支持 Portal2.0 协议 以及不支持 Portal2.0 协议,这个也是信锐技术创新体现出来的优势。
最丰富的无线安全机制,提供从安全接入到安全上网等端到端的安全策略 内置审计设备,满足公安部网监要求 防止员工私接共享,虚假热点检测及防御、网络攻击防护
2、快速安全接入方式
1) 2)
内部员工账号及个人信息绑定,一次认证永久有效,便于快速接入和安全管理 来访客户接入企业网络,可根据不同需求,分配不同的上网权限,保证了接入的安全性同时提升群众 上网的体验
线网卡、账号绑定) ;第二步无线使用时的强大上网行为管理,可以根据应用类型或者具体某一种应用进行 封堵,包括视频、论坛、游戏、金融、下载等 2300 多种网络应用。比如上班时间不允许炒股、上淘宝、不
更多企业办公无线网络解决方案,请访问信锐技术官方网站:!
安全、稳定高效、极致运维—信锐无线
更多企业办公无线网络解决方案,请访问信锐技术官方网站:!
安全、稳定高效、极致运维—信锐无线
n Portal 账号密码认证 采用 Portal 账号密码认证,内部员工接入时即需要认证,登录的账号可以为姓名、手机号、工号等具 有唯一性信息,实现一人一账号自行登录。
3、多维度的管控
1) 2)
合理管控工作人员上网行为,提升工作效率、防止带宽浪费 设置上网行为管理权限,针对接近无线的用户基于用户、时间、终端、区域等维度的管控
4、快速稳定高效
1) 2) 3)
办公楼各个区域全覆盖统一认证,快速无缝漫游,为办公和生活提供高速的无线网络,实现移动办公 为会议室,报告厅等人员密集区域接入网络提高保证,解决有线网口不足的问题 信锐控制器 All in one 高集成,通过部署信锐无线控制器替换原有网络的出口路由、行为管理以及无线 控制器
安全、稳定高效、极致运维—信锐无线
n 二维码认证 企业访客人员可以通过二维码名片认证, 来访连接 Wi-Fi 时手机会弹出二维码, 企业工作人员对来访人 员通过微信、QQ、信锐云助手等方式扫一下访客二维码,即可对其通过无线审核。同时,可以指定访客使 用无线时长,并实现无线网络审计。
更多企业办公无线网络解决方案,请访问信锐技术官方网站:!
安全、稳定高效、极致运维—信锐无线
更多成功案例
海康威视 万科集团 伟星集团 衣之家百货 舟山科技园 日月重工 58 到家 链家地产 星美国际影城 吉利汽车 浙江省交工集团 华润电力 耀达集团 东方通信科技园 远大物产 同程旅游 居然集团 广东新华集团 三花集团 人民电器集团 恒逸集团 华润置地 柯桥轻纺城创业园区 中远物流 斗鱼 TV 永旺超市集团 东鹏饮料 太平鸟集团 万安科技股份有限公司 双鹿集团 红星美凯龙 爱屋吉屋 红星美凯龙 百合网 大商集团 得力集团
更多企业办公无线网络解决方案,请访问信锐技术官方网站:!
安全、稳定高效、极致运维—信锐无线
方案价值
1、最安全
1) 2) 3)
更多企业办公无线网络解决方案,请访问信锐技术官方网站:!
安全、稳定高效、极致运维—信锐无线
信锐方案
无线组网拓扑图
图:企业各场景无线组网架构图
n 短信认证 短信认证只需要在连接 wifi 后,通过访客手机接收验证码,输入即可获取上网权限。
(2)如何保障无线网络的快速稳定——通过前期信锐技术专业工程师对企业场地进行实际勘查,通过
业内最专业的工勘工具 AirMagnet Planner,对复杂的环境进行无线信道规划以及点位部署建议,保证覆盖 的最佳效果。同时,在无线使用上配合应用带宽精细管理、智能负载均衡、Portal 弹窗优化等软件技术,保 障企业无线网络快速稳定运行以及无感知漫游体验。
需求分析
(1)部署方便,上网快速稳定——对企业办公区域、会议室、报告厅、领导办公室、走廊过道、休息区域
等区域进行无死角无线覆盖,要求无线网络稳定快速,满足日常办公终端和手机接入需求
(2)移动上网无感知,无缝漫游——已经接入无线网络的终端在移动过程中,不会因出现卡顿现象而影响
移动办公体验,要求支持无缝漫游,在无线覆盖范围内,能够自由无缝切换,给人无感知无线漫游体验
备注:排名不分先后
信锐网科技术有限公司
Sundray Technology Co,.Ltd. 地址:深圳市南山区学苑大道 1001 号南山智园 邮编:518055 网 址:
Copyright © 2016 深圳市信锐网科技术有限公司 保留一切权利
更多企业办公无线网络解决方案,请访问信锐技术官方网站:!
(5)关键上网得安全,不影响主要业务——无线 Wi-Fi 不受 “永恒之蓝”等网络病毒攻击所影响,有安
全防御功能;同时,无线覆盖是出于提高办公效率初衷,避免带宽资源大部分被非办公需求的 P2P 所占用
(6)企业已部署过其他品牌无线设备,要利旧,不要搞两套无线网络——公司事先已经部署了其他无线品
牌,但由于覆盖效果一般,想要进行无线改造,但原有设备不能直接荒废,希望能最大程度利用原有设备 的基础上进行无线覆盖升级
安全、稳定高效、极致运维—信锐无线
中小企业办公无线网络解决方案(含拓扑图) 建设背景
移动互联的时代,无线已经成为终端接入的主导力量。移动办公已成大势所趋,企业无线的应用需求 正在进一步加大,无线已经成为办公网络之一。 过去企业大多是用家用路由作为无线接入,家庭路由存在着无漫游、信号不稳定、管理复杂、不安全 等诸多问题。近年来网络安全事件时常发生且危害严重, “永恒之蓝”网络病毒袭击全球电脑用户,网络安 全引起全民关注,尤其无线网络安全尤为重要。建设稳定快速、无缝漫游、安全、可管控和合法合规的无 线网络成为企业信息化建设必要的配备。 同时,也有很大一部分企业已经部署其他品牌无线网络设备,但是据反馈原有的无线网络设备老化, 各部门员工反映体验效果差,上网不稳定,无法在办公区域以及生产车间为员工以及访客提供良好的无线 上网。基于此背景,企业希望能够改造现有无线网络,同时不荒废原有无线网络设备,最终建设上网稳定、 体验效果好、安全便捷的无线网络。
允许 P2P 下载等;第三步是上网后的上网行为记录,满足《公安部 82 号令》的安全要求;第四步是客观 环境下的攻击防护,例如近期的全球性爆发勒索病毒“永恒之蓝” 、钓鱼 Wi-Fi 等,信锐可以对此进行安全 加固、配置精细的访问控制策略、非法 AP 的检测和反制,让无线比有线更安全。
(3)如何极简的管理企业无线网络——信锐自带无线网络管理平台,支持 Web 和 APP 端管理。手机
APP 移动运维管理,能查看到用户和无线 AP 信息并能对用户进行注销、加黑、紧急放通、二维码审核等
(信锐云助手 APP 为免费赠送) 操作,具有分级管理功能;能增加临时访客账号密码以及有效期。
(4)如何保障网络安全——第一步通过无线接入前有强大的安全过滤网(进行身份认证、信锐安全无
(3)无线连接方式方便又安全——有无线网络接入对象有内部员工以及外来访客,要求无线组网时针对不
同角色设计接入便捷而安全的步骤,尽量不要简单的 PSK 认证,不仅不安全,而且连接过程麻烦
(4)企业 IT 工程师管理起来方便——无线覆盖时接入设备比较多,要求能统一管理,避免跟家用无线一
样需要每个设备逐一配置,出现无线网络故障时能快速定位到具体设备,降低网络管理人员工作量
n 账号自注册认证 预先导入手机号码,用户在首次登陆时选择账号激活,并自己设置账号和密码,激活后登陆即可。
n 微信认证 通过关注企业公众号官方微信即可免费上网,了解企业信息、招聘信息、日常动态、产品介绍。
更多企业办公无线网络解决方案,请访问信锐技术官方网站:!
更多企业办公无线网络解决方案,请访问信锐技术官方网站:!
安全、稳定高效、极致运维—信锐无线
ห้องสมุดไป่ตู้
图:工程师通过专业软件对复杂环境实际工勘点位部署示意图
