电视机电源电路分析与故障维修
名师论道康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(下)
\J i r a道] N C•飞H I L U N D A O(上接4期）康佳液晶电榥35017517型四含一趣动tS 幵关电濂、背光电路分析与故障检修(下)g常见故障检修1.开机三无，待机指示灯不亮检查此类故障，应首先测量保险丝F911是否 熔断。
(1) 保险丝F911已熔断若F911已熔断，说明开关电源存在短路或严 重漏电故障，常见原因有：市电整流桥(VD901~ VD904)中某些二极管短路、300V滤波电容C901漏电、电源开关管V W901击穿等，可通过测量在 路电阻的方法来判断。
若开关管V W901击穿，则 需检查开关管S极所接的电流检测电阻R W908 是否烧毁，并检查尖峰吸收电路中的各元件有无 虚焊或损坏的现象，避免换上的新管再次被击穿。
(2) 保险丝F911未断若F911未断，可通电测量开关电源有无电压 输出。
若无电压输出，主要原因是幵关电源未工 作。
接下来测量开关管V W901 D极的+300V电压是否正常。
若幵关管的D极无电压或电压较 低，则检查市电输入和市电整流滤波电路中是否 有元器件开路，重点检查整流桥的四只二极管和 限流电阻R T901是否损坏。
若+300V电压正常，则检查电源控制芯片 FAN6755及外围元件。
测量FAN6755⑦脚(H V)有无启动电压，若无启动电压，检查启动电阻 R W905、R W906是否开路。
测量①脚(VINS)电压 是否正常，若该脚电压过低,一是检查市电取样检 测电路分压电阻是否变质或开路，滤波电容 C W904是否漏电，稳压管V D W904是否损坏；二□贺学金是检查由V966、N W966、V W930等组成的过压保 护电路，常见为稳压管VD963漏电、击穿。
同时注 意检查⑥脚(V D D)外接电容C W922是否短路，②脚（FB)外接光耦合器N W950、稳压管V D W907是否损坏，开关管S极所接的电流检测 电阻R W908是否烧毁或阻值增大。
夏普70LX550A电源板电路分析与维修.
夏普52 60 70LX550A电源板电路分析与实测数据该电源由以下电路组成：付电源电路、PFC电路、主开关电源。
一：付电源电路：即待机电源电路，位号是IC7011，芯片型号是MIP2M20M，配套开关电源变压器是T7001，稳压光耦是IC7003。
IC7011各脚电压：1: 5.9V 2: 1.9V 3: 2.5V 4：18.3V 5: 390V 7: 0V 8: 1.3VQ7063电压：C极：19.4V B极：19V E极：18.3V.IC7003各脚电压：1: 5.4V 2: 4.4V 3: 地4：1.6VQ7002各脚电压C极：18.3V B极：16.3V E极：15.7VIC7007各脚电压：1：2.5V 2: 地3: 4.4VC7054电压：5.7V C7057: 5.7V C7108: 46.3V Q7021：C极：46.3V B极：12V E极：11.5VQ7022: E极：15.2V B极：14.5V C极：15.1V Q7023：C极：0V E极：0V B极：0.6VQ7011：E极：0V C极：5.8V B极：-1.1V Q7010：C极：0.6V B极：0V E极：0VQ7068：B极：0.6V C极：0V E极：0V Q7070：C极：13.2V B极：0V E极：0V的初级1脚，通过变压器3脚加到待机电源芯片IC7011内MOS型开关管的D极，D7012、D7013并联在开关变压器初级线圈两端，用于吸引尖峰脉冲，防止击穿待机电源块内的MOS型开关管，该IC的7脚是内部MOS开关管的S极，7脚接地。
进入机内的220V电源电压，经D7011整流-------R7019-------R7441-------R7442--------R7443-----R7020------R7021，把R7021上分得的电压，加到待机电源块的8脚，用于检测市电的高低，当市电过低时，8脚的电压降低，待机电源IC就会进入保护停止工作状态，市电正常时，该脚电压在1.3V。
TCL液晶电视电源数字板常见故障及维修案例
１１６脚电压异 常，正常时是 ３．３Ｖ，故障 时只有２．８Ｖ
ＭＴ８２２３Ｌ
ＭＴ８２２３
１１６脚电压异常，正常时是 ３．３Ｖ，故障时只有２．８
Ｖ
机型：LCD24R19/MT23L 故障 现 象：不开机
这块板子是乐华机器24R19上面用的，挂上机架试 机，发现12伏已经到主板上的，但是没有背光信 号和屏开关信号。测试供电电压：５Ｖ，3.3v, 1.8ｖ都正常，当测到１．１Ｖ时突然开机了， 关机再开机又不开机了，测得１．１Ｖ没有电压 输出，怀疑ＤＣ－ＤＣ转换的Ｕ３０２（ＭＰ１ ４８２）性能不良，代换一个试机故障依旧，想 想是不是Ｕ３０２外围元件的问题。逐一检查Ｕ ３０２的外围元件，发现Ｃ３５０有漏电，从废 板上拆了一个更换上试机，一切ＯＫ。
过孔 不良
“”
飞线从Ｃ３２ ４的供电端连 到Ｌ３１３
机型：LCD22R19/HY76机芯 故障 现象：不开机
挂上机架通电试机，不开机，测12电压正常， 3.3V，1.8V也正常，测试时钟电压，发现 EEPROM的SCL电压偏低，只有3.7V，正常时 应该在4.1V左右。而时钟数据连接高频头， EEPROM，主芯片的。采用断开法逐一断开判 断是哪里引起的？当断开高频头的时钟数据线时 电压恢复正常。电话得知用户用机顶盒，没有用 高频头，将高频头时钟断开，反复试机一切正常。
C350漏 电
机型：LCD24R19/MT23L 故障
现 象：黑屏
此板挂机架通电试机，发现能开机，但是黑屏，无图像无 字符，屏亮，测试屏的供电１２Ｖ也都正常，测试ＬＶ ＤＳ的数据电压，发现没有信号电压输出，补焊主芯片 （ＭＴ８２２３）故障依旧，怀疑ＭＴ８２２３，代换 一块新的试机故障依旧，程序２５Ｑ３２，ＥＥＰＲＯ Ｍ也换过了还是一样，测试ＭＴ８２２３的供电及外围 电压，发现Ｌ３１３上面只有０．９Ｖ电压，正常时应 该是１．２５Ｖ。此电压是为ＬＶＤＳ的信号的供电， 测试Ｌ３１３到三端稳压Ｕ３０５有几千欧的阻值，找 一根飞线从Ｌ３１３连接到Ｃ３２４试机，一切正常。
黑白电视机电源电路分析
自动保护功能
当电源出现异常情况时，自动切断 电源，保护电视机和用户的安全。
绿色环保电源
无铅制程
采用无铅制程技术，减少对环 境的污染。
节能认证
通过节能认证，符合国家节能 环保政策。
长寿命设计
采用长寿命设计，减少电视机 更换频率，降低资源浪费。
06
整管的作用是根据比较放大器的信号调整输出电压的大小。
通过稳压电路的处理，输出的直流电压保持稳定，不受输入电压波动或 负载变化的影响。
04
电源电路的故障分析和维 修
交流电源输入电路的故障分析和维修
总结词
交流电源输入电路是电源电路的重要组成部分，其故障会导致电视机无法正常启 动和运行。
详细描述
交流电源输入电路的常见故障包括电源线断路、电源插头接触不良、电源开关损 坏等。对于这些故障，维修人员需要检查电源输入电路的各个元件，并采取相应 的措施进行修复或更换。
05
黑白电视机电源电路的改 进和发展趋势
提高电源效率
01
02
03
优化整流电路设计
采用高效率整流器，减少 整流损失，提高电源的转 换效率。
采用开关电源
开关电源具有高效率、低 功耗的特点，可以有效提 高电源效率。
优化滤波电路
采用低通滤波器，减少电 源输出纹波，提高电源的 稳定性。
降低电源噪声
采用低噪声元件
整流电路的故障分析和维修
总结词
整流电路是将交流电转换为直流电的重要环节，其故障会导致电视机电源电路输出电压不稳定或无法正常输出 。
详细描述
整流电路的常见故障包括整流二极管短路或断路、电容器的漏电或短路等。对于这些故障，维修人员需要使用 万用表等工具检测整流电路的电压和电流，并采取相应的措施进行修复或更换。
液晶显示器电源电路故障分析与维修
整流滤波电路主要由二极管、滤波电阻、滤波电容、滤波电感等组成，如图 5-7 所示为整 流滤波电路原理图。
133
显示器维修技能实训(第二版)
C hapter 0 5
针脚 1 2 3 4
名称 GND FB VIN RI
图 5-6 主开关电路原理图
表 5-1 SG6841 芯片各个引脚的功能
功能 接地端 电压反馈输入端 启动电流输入端 参考设置端
针脚 5 6 7 8
名称 RT Sense VDD Gate
（a）电源电路板实物图
130
C hapter 0 5
Chapter 05 液晶显示器电源电路故障分析与维修
（b）电源电路原理图 图 5-2 液晶显示器电源电路图
131
C hapter 0 5
显示器维修技能实训(第二版)
图 5-3 交流滤波电路原理图
图中，电感 L901、L902，电容 C904、C903、C902、C901 组成了 EMI 滤波器。电感 L901、L902 用于滤除低频共态噪声；C901 和 C902 用于滤除低频正态噪声；C903 和 C904 用于滤除高频共态 和正态噪声（高频电磁干扰）；限流电阻 R901、R902 用于拔下电源插头时对电容起放电作用；保 险 F901 用于过流保护，压敏电阻 NR901 用于输入电压过压保护。
图 5-8 稳压电路原理图
图中，IC902 为光耦合器，IC903 为精密稳压器，电阻 R924 和 R926 为分压电阻。 当电源电路工作时，+12V 输出直流电压经过电阻 R924 和 R926 分压后，在 R926 上产生电压， 136

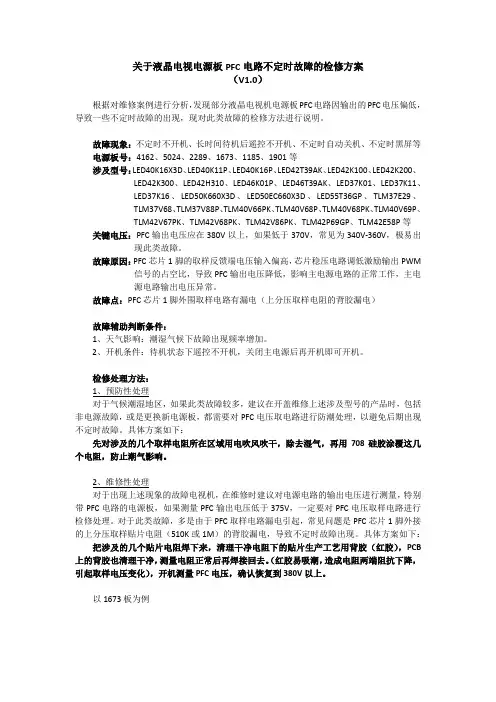

关于液晶电视电源板PFC电路不定时故障的检修方案(V1.0)
关于液晶电视电源板PFC电路不定时故障的检修方案（V1.0）根据对维修案例进行分析，发现部分液晶电视机电源板PFC电路因输出的PFC电压偏低，导致一些不定时故障的出现，现对此类故障的检修方法进行说明。
故障现象：不定时不开机、长时间待机后遥控不开机、不定时自动关机、不定时黑屏等电源板号：4162、5024、2289、1673、1185、1901等涉及型号：LED40K16X3D、LED40K11P、LED40K16P、LED42T39AK、LED42K100、LED42K200、LED42K300、LED42H310、LED46K01P、LED46T39AK、LED37K01、LED37K11、LED37K16、LED50K660X3D、LED50EC660X3D、LED55T36GP、TLM37E29、TLM37V68、TLM37V88P、TLM40V66PK、TLM40V68P、TLM40V68PK、TLM40V69P、TLM42V67PK、TLM42V68PK、TLM42V86PK、TLM42P69GP、TLM42E58P等关键电压：PFC输出电压应在380V以上，如果低于370V，常见为340V-360V，极易出现此类故障。
故障原因：PFC芯片1脚的取样反馈端电压输入偏高，芯片稳压电路调低激励输出PWM 信号的占空比，导致PFC输出电压降低，影响主电源电路的正常工作，主电源电路输出电压异常。
故障点：PFC芯片1脚外围取样电路有漏电（上分压取样电阻的背胶漏电）故障辅助判断条件：1、天气影响：潮湿气候下故障出现频率增加。
2、开机条件：待机状态下遥控不开机，关闭主电源后再开机即可开机。
检修处理方法：1、预防性处理对于气候潮湿地区，如果此类故障较多，建议在开盖维修上述涉及型号的产品时，包括非电源故障，或是更换新电源板，都需要对PFC电压取电路进行防潮处理，以避免后期出现不定时故障。
具体方案如下：先对涉及的几个取样电阻所在区域用电吹风吹干，除去湿气，再用708硅胶涂覆这几个电阻，防止潮气影响。
液晶电视电源电路工作原理与检修
液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路，而且保护电路也更加复杂和完善。
虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异。
本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。
液晶电视电源主要由待机副电源、PFC(功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成，其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。
所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS—ON，让电源板上的PFC电路工作，产生正常的PFC电压(400V左右)，接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v 和+24v电压给后级负载电路供电。
其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电；+24v电压主要给背光电路(高压板)供电。
这里我们先介绍一下液晶电源中的特殊单元电路。
1．升压直流斩波电路PFC电源采用的就是该电路。
它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同。
这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。
升压原理如图2。
上面是Q1导通状态图，下面是Q1截止状态图。
当Q1导通时，电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降，UL变成左负右正，这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。
B+等于Ue+UL，明显B+大于Ue。
康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(中)
丨道:D A O康佳液晶电视35017517型四含_驱动极ff 关电源、背光电路分析与故障裣修(中)(上接3期）H! L E D 背k 驱动电路分析L E D 背光驱动电路由三部分电路组成，一是由OCP 8121(N 701)为核心组成的升压和恒流驱 动控制电路；二是由储能电感L 705、升压开关管V 701、升压二极管VD 753、滤波电容C 753组成的升压电路；三是由开关管V 752为核心构成的L ED 背光灯恒流控制电路。
L ED 背光驱动电路如图4所示。
1.0CP 8121 简介OCI>8121是灿瑞半导体有限公司开发生产的专用于液晶电视的LED 背光驱动1C ,内部集成P W M 升压变换控制和L E D 灯串恒流驱动两种功能电路。
O C P 8121引脚功能与实测电压见表2。
2. L E D 驱动芯片启动电路二次开机后，开关电源输出的VBL _100V (实 测为24V )为升压输出电路供电，同时经R 709、R 701与R 702分压取样后为N 701①脚提供3V以上高电平检测电压;VCC _12V 经R 703限流为N 701②脚供电；主芯片送来的BKLT _E N 点灯电压，经R 704送到N 701③脚（E N A )后驱动控制芯 片启动工作。
3. L E D 升压电路O C P 8121启动后，从其⑮脚(D R V )输出升压驱动脉冲，经R 721送到升压开关管V 701的G 极，使V 701工作于开关状态。
当D R V 升压驱动 脉冲为高电平时,V 701导通，电感L 705储能；当 驱动脉冲为低电平时,V 701截止,L 705产生反向 的电感电压与输入的24V 电压叠加，通过二极管□贺学金VD 753续流和电容C 753滤波后得到约45V 的直流电压，送给屏内L E D 灯条。
该机屏内有两根灯 条，两根灯条串联。
4.恒流控制、调光电路开机后，主芯片送来的调光控制脉冲信号 (BKLT_ADJ )经 R 705 送到 OCP 8121 ⑥脚 P W M 调光信号输入端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.
按开关晶体管的联接方式分类ab..串并联联型型
开关电源的分类2.
按开关电源的启动方式分类ab..自它激激式式
3.
按稳压的控制形式分类a. b.
调频式 调宽式
湖北省十堰市郧阳科技学校 赵新
第一节 开关电源的分类及基本工作原理 二、开关式稳压电源的基本工作原理
1．开关稳压电源的电路组成
长虹 R2118A 型机的电源滤波电路
湖北省十堰市郧阳科技学校 赵新
第二节 开关电源部分的特殊元器件 二、开关电源变压器
1．开关电源变压器的外形及结构 开关电源中的开关变压器外形如图所示。
其工作频率高，要求开关特性好。
湖北省十堰市郧阳科技学校 赵新
第二节 开关电源部分的特殊元器件 二、开关电源变压器
第三节 典型机开关电源的电路分析 一、长虹牌 R2118A 型机开关电源电路 二、主要单元电路工作过程分析 三、保护电路 四、遥控直流开机和关机电路
湖北省十堰市郧阳科技学校 赵新
第三节 典型机开关电源的电路分析 一、长虹牌 R2118A 型机开关电源电路
1．电路类型 属自激振荡、并联输出、调宽稳压型。 2．电路特点 （1）有多路电压输出：+130 V、+190 V、+25 V、+12 V、+26 V。 （2）有遥控系统（待机）工作电压（+5 V）产生电路。
湖北省十堰市郧阳科技学校 赵新
第三节 典型机开关电源的电路分析
湖北省十堰市郧阳科技学校
长虹牌 R2118A 型机开关电源电路
赵新
第三节 典型机开关电源的电路分析 二、主要单元电路工作过程分析
1．自激振荡电路 开关电源的自激振荡电路通常采用间歇振荡器，其振荡过程分为： 脉冲前沿建立阶段；平顶阶段；后沿阶段；间歇阶段。
湖北省十堰市郧阳科技学校 赵新
第一节 开关电源的分类及基本工作原理 二、开关式稳压电源的基本工作原理
开关式稳压电源的基本等效电路方框图
湖北省十堰市郧阳科技学校 赵新
第一节 开关电源的分类及基本工作原理
二、开关式稳压电源的基本工作原理
2．基本工作原理 开关电源基本工作过程可分三个主要部分： （1）“输入交－直变换”—— 将 220 V、50 Hz 交流式电直接整流滤波得 到300 V 左右的直流电压 VSR。 （2）“直－交变换”——由自激振荡电路将直流电压 VSR 变换成脉冲电压。 （3）“输出交－直变换”——由输出端整流滤波电路将脉冲电压变换成所 需的直流电压 VSC 。
自激振荡过程原理
湖北省十堰市郧阳科技学校 赵新
第三节 典型机开关电源的电路分析 三、保护电路
1．过压保护电路
湖北省十堰市郧阳科技学校 赵新
第三节 典型机开关电源的电路分析 三、保护电路
2．过流保护电路
湖北省十堰市郧阳科技学校 赵新
湖北省十堰市郧阳科技学校 赵新
第二节 开关电源部分的特殊元器件 四、脉冲整流二极管(续流二极管)
对高频脉冲进行整流。 选择延迟时间及反向恢复时间都很短的高频整流二极管，一般以反向恢 复时间为准，要求其小于 1 s。还要满足最大整流电流的要求，不被反向峰 值电压所击穿。
湖北省十堰市郧阳科技学校 赵新
2．开关电源变压器的作用 储能和变压，故又称储能变压器。还为开关电源自激振荡提供正反馈信号， 另外具有电隔离作用。
开关式稳压电源的自激振荡电路
湖北省十堰市郧阳科技学校 赵新
第二节 开关电源部分的特殊元器件 三、开关电源功率调整管
开关电源功率调整管是开关电源的主要器件之一，简称开关管， 其 功 耗 波形如图所示。
自激振荡启动电路
湖北省十堰市郧阳科技学校 赵新
第三节 典型机开关电源的电路分析 二、主要单元电路工作过程分析
维持开关管饱和导通的充电电路
湖北省十堰市郧阳科技学校 赵新
第三节 典型机开关电源的电路分析 二、主要单元电路工作过程分析
维持开关管截止的充电电路
湖北省十堰市郧阳科技学校 赵新
第三节 典型机开关电源的电路分析 二、主要单元电路工作过程分析
湖北省十堰市郧阳科技学校 赵新
第一节 开关电源的分类及基本工作原理 二、开关式稳压电源的基本工作原理
调宽式和调频式开关电源的基本原理如图所示。
湖北省十堰市郧阳科技学校 赵新
开关电源调控方式演示 湖北省十堰市郧阳科技学校 赵新
第二节 开关电源部分的特殊元器件 一、电源滤波器(共模滤波器) 二、开关电源变压器 三、开关电源功率调整管 四、脉冲整流二极管(续流二极管) 五、熔断电阻器（保险丝电阻） 六、光电耦合器
湖北省十堰市郧阳科技学校 赵新
第一节 开关电源Байду номын сангаас分类及基本工作原理
二、开关式稳压电源的基本工作原理
开关电源的稳压原理：是通过对主输出电压取样、比较、误差放大，反 馈控制自激振荡器开关脉冲的占空系数实现。
在开关电源中称开关管导通时间和开关周期的比值为占空系数。 开关电源的稳压方式有调宽式和调频式两种： （1）开关周期不变、占空系数改变实现稳压的开关电源称为调宽式开关 电源。 （2）当开关周期改变时，其占空系数也改变的开关电源称为调频式开关 电源。
第一节 开关电源的分类及基本工作原理 一、开关电源的分类 二、开关式稳压电源的基本工作原理
湖北省十堰市郧阳科技学校 赵新
第一节 开关电源的分类及基本工作原理 一、开关电源的分类 二、开关式稳压电源的基本工作原理
湖北省十堰市郧阳科技学校 赵新
第一节 开关电源的分类及基本工作原理 一、开关电源的分类
第二节 开关电源部分的特殊元器件 五、熔断电阻器（保险丝电阻）
对所在支路进行过载和短路保护。
熔断电阻器的电路符号
湖北省十堰市郧阳科技学校 赵新
第二节 开关电源部分的特殊元器件 六、光电耦合器
作为传感器件，用于遥控系统的直流开、关机和开关电源的稳压调整以 及电气隔离。
光电耦合器引脚功能
湖北省十堰市郧阳科技学校 赵新
湖北省十堰市郧阳科技学校 赵新
第二节 开关电源部分的特殊元器件 一、电源滤波器(共模滤波器)
1．电源滤波器的外形及结构 国产彩色电视机中电源滤波器外形及电原理图。
湖北省十堰市郧阳科技学校 赵新
第二节 开关电源部分的特殊元器件 一、电源滤波器(共模滤波器)
2．电源滤波器的作用 是消除开关电源特有的“开关干扰”，以保证电视机自身和电网中的其 他 设 备免除干扰。
