电子技术课程设计任务书目录摘要 (3)1.绪论 (4)2.硬件组成与方案设计 (5)2.1硬件组成 (5)2.2方案设计 (5)3.单元电路的设计原理 (6)3.1 电源变压器 (6)3.2 整流电路 (6)3.3 滤波电路 (8)3.4 稳压电路 (8)3.5电源指示 (10)4.元件参数选择 (11)4.1集成稳压器的选择 (11)4.1.1输出电压固定的集成稳压器的选择 (11)4.1.2输出电压可调的集成稳压器的选择 (11)4.2电源变压器的选择 (12)4.3集成整流桥及滤波电容的选择 (12)4.4分压电阻的选择 (12)4.4.1可调电压部分 (12)4.4.2发光二极管串联分压部分 (13)5.整体电路图 (14)6．器件清单及仪器相关参数 (15)7．设计总结 (16)参考文献 (17)多路输出直流稳压电源摘要直流稳压电源一般是由电源变压器、整流、滤波及稳压电路所组成。
变压器把市电交流电压变为所需要的低压交流电。
整流电路把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现可输出±5V、±12V的电压并且在+3~+18V内的可调电压。
关键词:变压；整流；滤波；稳压1.绪论在当今社会中，各类电子产品极大地满足了我们的需求，但是任何电子设备都需要一个共同的电子电路——电源电路，在电子电路和电气设备中，通常都需要电压稳定的直流稳压电源供电，直流稳压电源可分为两类，一类是化学电源，如各种各样的干电池、蓄电池、充电电源等电源；其优点是体积小、重量轻、携带方便等；缺点是成本高、易污染。
另一类是稳压电源，它是把交流电网220V 的电压降为所需要的数值，然后通过整流、滤波和稳压电路，得到稳定的直流电压，这是现实生活中应用比较广泛的一类。
多路输出直流稳压电源的设计

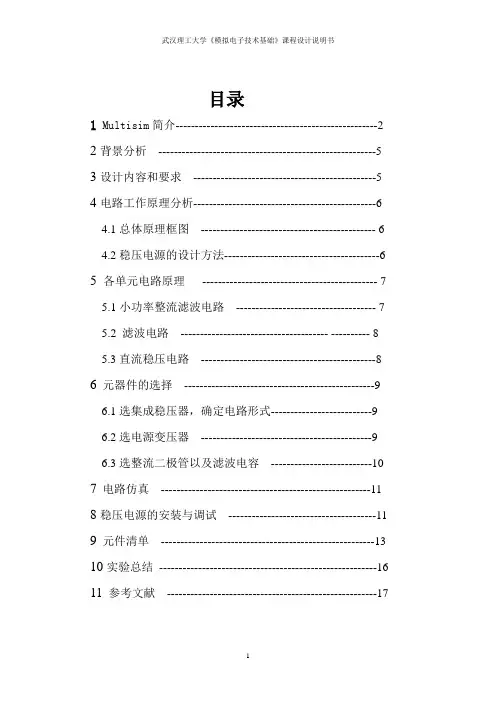

目录1 Multisim简介----------------------------------------------------2 2背景分析--------------------------------------------------------5 3设计内容和要求-----------------------------------------------5 4电路工作原理分析-----------------------------------------------6 4.1总体原理框图--------------------------------------------- 64.2稳压电源的设计方法----------------------------------------65 各单元电路原理--------------------------------------------- 7 5.1小功率整流滤波电路------------------------------------ 7 5.2 滤波电路-------------------------------------- ---------- 8 5.3直流稳压电路---------------------------------------------8 6元器件的选择-------------------------------------------------9 6.1选集成稳压器，确定电路形式--------------------------9 6.2选电源变压器--------------------------------------------9 6.3选整流二极管以及滤波电容--------------------------10 7电路仿真------------------------------------------------------11 8稳压电源的安装与调试--------------------------------------11 9元件清单-------------------------------------------------------13 10实验总结--------------------------------------------------------16 11参考文献------------------------------------------------------17Multisim简介2设计内容和要求设计内容:根据技术要求和已知条件，完成对多路输出直流稳压电源的设计、装配与调试。
直流稳压电源设计方案.d
直流稳压电源设计方案2篇【直流稳压电源设计方案（一）】随着电子设备的广泛应用，直流稳压电源的需求在不断增加。
直流稳压电源能够将交流电转换为稳定的直流电，并根据需要提供不同电压和电流的输出。
本篇将介绍直流稳压电源的设计方案以及其应用。
直流稳压电源的设计方案首先需要确定电源输出的电压和电流。
根据实际需求，我们选择了输出电压为12V，电流为3A的直流稳压电源。
为了确保输出电压的稳定性，我们选择采用稳压模块进行电压调节。
稳压模块是一种能够实现电压稳定输出的电子元件。
常见的稳压模块有线性稳压模块和开关稳压模块。
线性稳压模块成本低、实现简单，但效率较低；开关稳压模块效率高，但成本相对较高。
根据需求和经济性，我们选择了线性稳压模块。
接下来，我们需要选取适当的稳压模块以及其他所需的电子元件。
首先，选择一款符合要求的线性稳压模块。
通过对市面上的产品进行比较和测试，我们选择了一款额定输入电压为24V的线性稳压模块，该模块具有良好的稳定性和可靠性。
其次，我们还需要选择输入电压为24V的电源适配器，用于提供输入电源。
适配器的选取需要考虑电源输出电压的稳定性和适配器的质量可靠性。
我们选择了一款质量可靠、输入电压稳定的适配器。
除了稳压模块和电源适配器外，我们还需要选择其他电子元件，如滤波电容、电位器等。
这些元件的选择需要根据实际需求和设计要求来确定。
设计好电路原理图后，我们还需要进行模拟仿真和实际测试，以验证电路的稳定性和性能。
在模拟仿真中，我们可以通过电路仿真软件进行电路分析，并对电路进行优化。
在实际测试中，我们可以通过连接实际元件并进行电路调试来验证电路的性能。
最后，我们需要对电路进行封装和外壳设计，以保护电路和电子元件。
电路封装的设计需要考虑元件布局的合理性和电路的散热性能。
外壳设计则需要考虑美观性和产品的使用便捷性。
【直流稳压电源设计方案（二）】直流稳压电源广泛应用于各类电子设备和实验设备中，其设计方案多样化。
本篇将继续介绍直流稳压电源的设计方案以及其应用。
模电课程设计_多路输出直流稳压电源设计
模电部分多路输出直流稳压电源设计一、设计任务与要求1．设计并制作一个连续可调直流稳压电源，可将220V/50HZ交流电转换为多路直流稳压输出，主要技术指标要求：第一档输出 +12V，-12V 1A第二档输出 +5V，-5V 1A第三档输出 +3～+12V2．学会根据已学知识设计具有某一特定功能的电路；3．学会基本电路的组装与调试。
二、方案设计与论证可调直流稳压电源一般由电源、变压器、整流电路、滤波电路、及稳压电路组成。
变压器把市电220V/50Hz交流电变为所需要的低压交流电。
整流器把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
这次课程设计是在王枫老师指导下充分利用所学模拟电子技术的知识设计制作的。
直流稳压电源有很多优异特性，为获得可靠的直流电压，一个简易的办法就是将我国目前的市电电压通过一定的方法转化为我们需要的直流电。
我们此次课程设计任务就是设计一个可靠的多路输出直流稳压电源。
本设计主要采用多路输出直流稳压构成集成稳压电路，通过变压、整流、滤波、稳压四过程将 220V交流电变为稳压直流电，实现实现固定输出电压 +12V、-12V、+5V、-5V四种电压输出，并实现在+3V～+12V间可调。
采用电源变压器、整流滤波电路、和稳压电路。
其中稳压电路是采用7812和7912实现+12V、-12V输出；采用集成电路7805和7905稳压器实现+5V、-5V输出；采用317集成电路实现+3～+12V输出。
将此方案与其他任何方案进行对比，可以发现此方案结构简单，所用元件数目较少，且容易调试。
在电子电路中，通常都需要电压稳定的直流电源供电。
为了得到此稳压直流电源，我们利用所学的模电知识设计可调直流稳压电源，此电源一般由电源变压器，整流、滤波电路及稳压电路所组成。
变压器把电交流电压变为所需要的低压交流电，整流电路把交流电变为直流电，经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
多路输出直流稳压源设计课程设计
1.Proteus软件简介Proteus软件是英国LABCENTERELECTRONICS公司出版的EDA工具软件。
它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。
它是目前最好的仿真单片机及外围器件的工具。
Proteus是世界上著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。
Proteus软件具有4大功能模块：智能原理图设计、完善的电路仿真功能、独特的单片机协同仿真功能、实用的PCB设计平台。
由于Proteus软件界面直观、操作方便、仿真测试和分析功能强大，因此非常适合电子类课程的课堂教学和实践教学，是一种相当好的电子技术实训工具，同时也是学生和电子设计开发人员进行电路仿真分析的重要手段。
Proteus软件具有其它EDA工具软件（例：multisim）的功能。
这些功能是：（1）原理布图（2）PCB自动或人工布线（3）SPICE电路仿真革命性的特点（1）互动的电路仿真用户甚至可以实时采用诸如RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。
（2）仿真处理器及其外围电路可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。
还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。
配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。
本次Proteus课程设计多路输出直流稳压源的原理图绘制，PCB板图制作，以及电路的仿真。
2、多路输出直流稳压电源的总体设计2.1、设计内容及要求设计制作一个多路输出直流稳压电源，可将220V/50HZ交流电转换为多路直流稳压输出：+12V/1A，-12V/1A，+5V/1A，-5V/1A，+5V/3A及一组可调正电压电源+3-+18V/1A。
稳压部分可用分立元件，也可用集成稳压模块。
基于multisim的多路输出直流稳压电源设计

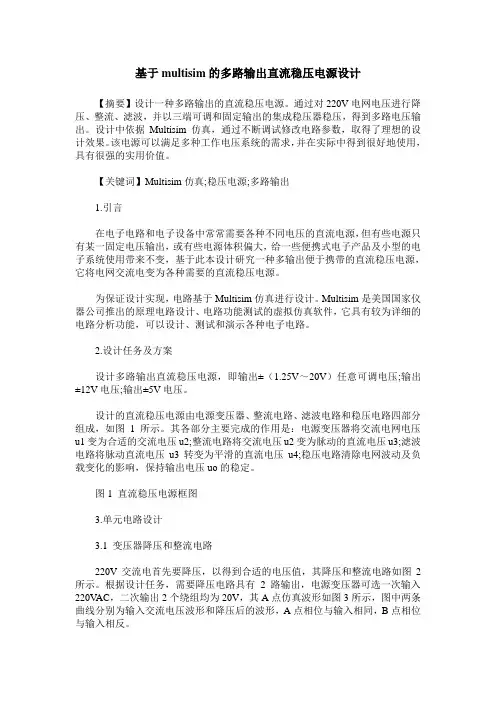

基于multisim的多路输出直流稳压电源设计【摘要】设计一种多路输出的直流稳压电源。
