地基勘察 PPT
地基勘察方法
5 现场试验 In situ testing
十字板 Vane Shear－饱和软粘土 载荷板试验Loading Plate－深浅均可 旁压仪 Pressuremeter －较深地基
静动力触探试验系统
地基勘察方法
十字板
5 现场试验 In situ testing 十字板 Vane Shear－饱和软粘土
地基勘察方法
2 坑探 trial pits
优点:直观, 取原状样 缺点: 一般3~4m, 地下水以下危险,
地基勘察方法
3 钻探
Exploration Drilling 最常用方法,可达100m下 划分地层 确定地下水 取样 可以结合原位试验
泥浆槽
沉淀槽
回转式钻机 回转式钻机
地基勘察内容
钻探 – 大剧院
地基勘察方法 穿心锤 锤垫 触探杆 贯入器头 出水孔 贯入器身 贯入器靴
Standard Penetration Test SPT 标准贯入试验 适用于砂土、粘性土
地基勘察方法
4 触探 （1）动力触探
动力触探
地基勘察方法
4 触探 （1）动力触探
动力触探
地基勘察方法
4 触探 动力触探和静力触探
地基勘察 Foundation investigation
地基勘察内容
第一节 地基勘察内容
1、地基勘察类型 可行性研究勘察、初步勘察、详细勘察 2、地基勘察任务 了解工程地质和水文条件 为基础设计提供依据
地基勘察内容
第一节 地基勘察内容
1、地基勘察类型 可行性研究勘察、初步勘察、详细勘察 2、地基勘察任务 了解工程地质和水文条件 F 为基础设计提供依据
地基勘察方法
5 现场试验 In situ testing 载荷板试验Loading Plate－深浅均可
1、地基勘察类型 可行性研究勘察、初步勘察、详细勘察、施工勘察（重要建筑） 2、地基勘察任务 了解工程地质和水文条件 为基础设计提供依据 土层分布 Soil Profile 土性 e , c Es 地下水及性质 Ground water 其他地质问题：古滑坡，古墓， 洞穴，老河道古井
地基勘察内容
第一节 地基勘察内容
1、地基勘察类型 可行性研究勘察、初步勘察、详细勘察 2、地基勘察任务 了解工程地质和水文条件 为基础设计提供依据 布点： 一般性勘探点（主要受力层） 控制性勘探点（压缩层） 一般性勘探点深度 单独基础 1.5b 条形基础 3.0b 控制性勘探点深度 取决于基础宽度
地基勘察内容
物探：根据如密度、导电性等物理性质的差别，勘测地 层分布、地质构造和地下水位置 方法：重力场,磁电场,声,弹性波,放射性勘探,地震勘探 (规范,剪切波速) 优点：简单迅速 缺点：间接判断, 较大范围.
地基勘察方法-地球物理勘探
1 地球物理勘探(物探Geophysical Exploration)
南海海底地震波法勘探
轻型动力触探 10kg
穿心锤 锤垫
触探杆
锤头
重型动力触探 63.5kg
地基勘察方法
(2) 静力触探 Static Cone Penetration 静力将金属探头压入土中，测定探 头所受到的阻力
1 静力触探是可以迅速、连续 的反映土质变化 2 划分土层, 确定承载力、压 缩性、不排水抗剪强度、砂 土密实度等 3 静力触探适用于粘性土和砂 类土
F
F
Mmax=F×L
Mmax f = 2 D D +H 2 3
H D
地基勘察方法
5 现场试验 In situ testing 载荷板试验Loading Plate－深浅均可
千 斤 顶
荷载板
5 现场试验 In situ testing 载荷板试验Loading Plate－深浅均可
目的：地基变形模量、承载力、估算沉降量 适用：重要建筑物，原状取土困难 数量：至少三个点，造价高
(1) 动力触探 管状探头 标准贯入试验SPT, 63.5 kg, 76cm落距， 贯入深度30cm的击数, N63.5 SPT垂击数N63.5 判定砂土的密实度或粘性土的密度，确定地基和单 桩的承载力；评定砂土抗液化能力。适用于砂性土 与粘性土。
地基勘察方法
(1) 动力触探 Dynamic Penetration 管状探头 标准贯入试验SPT 锥状探头 轻型10 kg 填土 软弱土 重型 63.5kg 碎石 砾石 超重型 120kg
杂填 泥炭
粉质粘土
粘土
砂砾石
地基勘察内容
地基勘察方法
三维地质呈现
地基勘察方法
3 钻探
洛阳铲
Exploration Drilling
地基勘察方法
4 触探 动力触探和静力触探 Dynamic Penetration, Static Cone Penetration
(1) 动力触探Dynamic Penetration 现场测定土性，地基承载力、桩侧壁 阻力和桩端阻力，土抗液化能力 管状探头 标准贯入试验SPT, 63.5 kg锤, 76cm落距,贯入深度30cm的 击数, N 63.5 锥状探头
G
D
埋深 主 要 受 力 层
持力层（受力层） 下卧层
地基勘察内容
第一节 地基勘察内容
1、地基勘察类型 可行性研究勘察、初步勘察、详细勘察 2、地基勘察任务 了解工程地质和水文条件 为基础设计提供依据 需要的资料 平面图和地形图 建筑物形式和荷载 管线，地下室 场地：简单 中等 复杂
地基勘察内容
第一节 地基勘察内容
地基勘察方法
(2) 静力触探 Cone Penetration Test
单桥探头 端部Ps=Q/A 比贯入阻力 双桥探头 端部和侧壁 土的密实度 压缩性 强度 桩和地基的承载力 电缆 传感器
传感器 传感器
单桥探头
双桥探头
地基勘察方法
(2)静力触探Static Cone Penetration
Cone-pressuremeter 带静力触探旁压仪
第一节 地基勘察内容
1、地基勘察类型 2、地基勘察任务 布点： 一般性勘探点, 控制性勘探点
杂填 泥炭
粉质粘土
粘土砂Leabharlann 石地基勘察方法 地基勘探第二节 、勘探方法
物探－地球物理勘探 坑探－明挖 钻探－钻孔 触探 重点 现场测试－原位试验 室内试验
重点
地基勘察方法
1 地球物理勘探(物探Geophysical Exploration)
合集下载
土地结构工程之工程地基勘察.pptx
水透镜体的上部，且具有自由水面的地下水。 上层滞水地带只有在融雪或大量降水后才能 聚集较多的水，因而只能作为季节性的或临 时性的水源。
6
2. 潜水：指埋藏在地表以下 第一个稳定隔水层以上的具有自 由水面的地下水。潜水直接受雨水渗透或河 流渗入土中而得到补给，同时也直接由于蒸 发或流入河流而排泄。因此，潜水位的变化 直接受气候条件变化的影响。
应用轻便触探试验测得的锤击数N10，可 确定粘性土地基和素填土地基的承载力， 并可按不同位置的值的变化情况判定地基 土层的均匀程度。
25
2.地球物理勘探 地球物理勘探（物探） 是一种兼有勘探和测试双重功能的技术。 物探之所以能够被用来研究和解决各种地 质问题，主要是因为不同的岩石、土层和 地质构造往往具有不同的物理性质，通过 专门的物探仪器的量测，就可区别和推断 有关地质问题。
的Ca(OH)2起作用，…”
水
地基
2.p187：倒数第15行“地基土的承载力取 决于土本身的力学性质，…”
33
3.p187：倒数第13行“按地区性的经验关 系估算土的承载力、...”
地基
34
第6章 重点内容
1.流砂的产生及防治原则 2.不同地基勘察方法的工作原理
35
第6章 作业
p203： 5-1，5-3
工程地基勘察
1
第1节 概述 第2节 水文地质条件 第3节 土中渗流的影响 第4节 地基勘察方法
2
第1节 概述
地基勘察的目的在于以各种勘察手段和 方法，调查研究和分析评价建筑场地和地 基的工程地质条件，为设计和施工提供所 需的工程地质资料。
3
地基勘察工作应该做在设计 和施工前面，采取必要的勘察手 段和方法，提供准确无误的地基勘察报告。
6
2. 潜水：指埋藏在地表以下 第一个稳定隔水层以上的具有自 由水面的地下水。潜水直接受雨水渗透或河 流渗入土中而得到补给，同时也直接由于蒸 发或流入河流而排泄。因此，潜水位的变化 直接受气候条件变化的影响。
应用轻便触探试验测得的锤击数N10，可 确定粘性土地基和素填土地基的承载力， 并可按不同位置的值的变化情况判定地基 土层的均匀程度。
25
2.地球物理勘探 地球物理勘探（物探） 是一种兼有勘探和测试双重功能的技术。 物探之所以能够被用来研究和解决各种地 质问题，主要是因为不同的岩石、土层和 地质构造往往具有不同的物理性质，通过 专门的物探仪器的量测，就可区别和推断 有关地质问题。
的Ca(OH)2起作用，…”
水
地基
2.p187：倒数第15行“地基土的承载力取 决于土本身的力学性质，…”
33
3.p187：倒数第13行“按地区性的经验关 系估算土的承载力、...”
地基
34
第6章 重点内容
1.流砂的产生及防治原则 2.不同地基勘察方法的工作原理
35
第6章 作业
p203： 5-1，5-3
工程地基勘察
1
第1节 概述 第2节 水文地质条件 第3节 土中渗流的影响 第4节 地基勘察方法
2
第1节 概述
地基勘察的目的在于以各种勘察手段和 方法，调查研究和分析评价建筑场地和地 基的工程地质条件，为设计和施工提供所 需的工程地质资料。
3
地基勘察工作应该做在设计 和施工前面，采取必要的勘察手 段和方法，提供准确无误的地基勘察报告。
场地地基地震效应勘察介绍课件
地震动参数可以通过地震观测、地震模拟、地震风险评估等方法确定
地震动参数是地震效应勘察的关键参数
场地条件分析
地质条件：分析场地的地质构造、岩土类型、地下水条件等
地形条件：分析场地的地形地貌、坡度、高程等
地震活动性：分析场地的地震活动历史、地震危险性等
建筑物条件：分析建筑物的类型、高度、结构形式等
场地环境条件：分析场地周边的环境条件，如河流、湖泊、公路等
演讲人
场地地基地震效应勘察介绍课件
01.
02.
03.
04.
目录
地震效应勘察的重要性
地震效应勘察的方法
地震效应勘察的案例分析
地震效应勘察的发展趋势
1
地震效应勘察的重要性
地震对建筑物的影响
地震会导致建筑物的破坏，甚至倒塌
地震会导致建筑物内部结构的破坏，如墙体开裂、楼板塌陷等
地震会导致建筑物的倾斜、变形，影响建筑物的使用功能和安全性
某核电站勘察案例
01
勘察目的：评估核电站场地的地震效应，确保核电站的安全
03
勘察结果：核电站场地地震效应较小，满足安全要求
02
勘察方法：采用地震动参数、地震波传播、场地地质条件等综合分析方法
04
结论：核电站选址合理，符合安全要求，可以继续建设
4
地震效应勘察的发展趋势
更精确的地震动参数预测
03
研究地震波与场地相互作用的机理，提高场地地震效应的预测能力
地震会导致建筑物的损坏，造成经济损失和人员伤亡
地震效应勘察的必要性
提高城市规划水平：通过勘察了解地震风险，提高城市规划水平，降低地震风险
04
保护人民生命安全：通过勘察了解地震风险，采取相应措施保护人民生命安全
地震动参数是地震效应勘察的关键参数
场地条件分析
地质条件：分析场地的地质构造、岩土类型、地下水条件等
地形条件：分析场地的地形地貌、坡度、高程等
地震活动性：分析场地的地震活动历史、地震危险性等
建筑物条件：分析建筑物的类型、高度、结构形式等
场地环境条件：分析场地周边的环境条件，如河流、湖泊、公路等
演讲人
场地地基地震效应勘察介绍课件
01.
02.
03.
04.
目录
地震效应勘察的重要性
地震效应勘察的方法
地震效应勘察的案例分析
地震效应勘察的发展趋势
1
地震效应勘察的重要性
地震对建筑物的影响
地震会导致建筑物的破坏，甚至倒塌
地震会导致建筑物内部结构的破坏，如墙体开裂、楼板塌陷等
地震会导致建筑物的倾斜、变形，影响建筑物的使用功能和安全性
某核电站勘察案例
01
勘察目的：评估核电站场地的地震效应，确保核电站的安全
03
勘察结果：核电站场地地震效应较小，满足安全要求
02
勘察方法：采用地震动参数、地震波传播、场地地质条件等综合分析方法
04
结论：核电站选址合理，符合安全要求，可以继续建设
4
地震效应勘察的发展趋势
更精确的地震动参数预测
03
研究地震波与场地相互作用的机理，提高场地地震效应的预测能力
地震会导致建筑物的损坏，造成经济损失和人员伤亡
地震效应勘察的必要性
提高城市规划水平：通过勘察了解地震风险，提高城市规划水平，降低地震风险
04
保护人民生命安全：通过勘察了解地震风险，采取相应措施保护人民生命安全

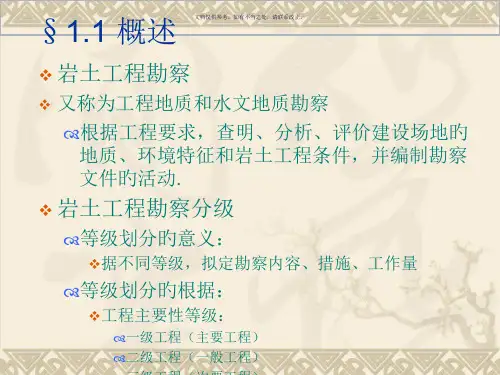

基础工程地基勘察
漂石(块石)、卵石(碎石)、圆砾(角砾)
砂土：
❖粒径不小于2mm旳颗粒不超出总重50％；而粒径不小 于0.075mm旳颗粒超出总重旳50%旳土。
❖细分根据：粒组含量。
砾砂、粗砂、中砂、细砂、粉砂
文档仅供参考，如有不当之处，请联系改正。
❖细分根据：粒组含量。
砾砂、粗砂、中砂、细砂、粉砂
粉土：
❖粒径不小于0.075mm旳颗粒含量不不小于总重50％； 而塑性指数Ip≤10旳土。
特殊土
❖软土 淤泥，淤泥质粘土，淤泥质粉土 孔隙比大(e>1)，含水量高(w>wl)，压缩性高， 强度低，具有敏捷性、构造性
❖红粘土 高塑性； 胀缩性，裂隙发育。
文档仅供参考，如有不当之处，请联系改正。
❖黄土 湿陷性黄土(自重湿陷，非自重湿陷)；非湿陷 遇水多湿陷
❖膨胀土 吸水膨胀，失水收缩；高膨胀率。
❖数年冻土 冻胀、融沉。
文档仅供参考，如有不当之处，请联系改正。
§1.5 土工试验
❖ 1.5.1 室内试验
物理性质试验：
❖测密度、含水量、塑限、液限、颗粒级配、比重
侧限压缩试验：
❖测定土旳压缩指标(压缩模量、压缩系数等)
三轴剪切试验、直接剪切试验：
❖测定土旳抗剪强度指标
渗透试验：测定土旳渗透系数 击实试验：测定最优含水量、最大干密度。
查明
岩土层类型、深度、分布、工程特征，评价场地稳定性 地下水埋藏条件，水位及变化幅度；水、土腐蚀性 可能对工程不利旳地下埋藏物
设计、施工所需旳岩土参数
提供
建筑地基旳岩土工程评价 地基类型、基础形式、地基处理、基坑支护、工程
降水和不良地质作用防治等方面旳提议
编写 岩土工程勘察报告
砂土：
❖粒径不小于2mm旳颗粒不超出总重50％；而粒径不小 于0.075mm旳颗粒超出总重旳50%旳土。
❖细分根据：粒组含量。
砾砂、粗砂、中砂、细砂、粉砂
文档仅供参考，如有不当之处，请联系改正。
❖细分根据：粒组含量。
砾砂、粗砂、中砂、细砂、粉砂
粉土：
❖粒径不小于0.075mm旳颗粒含量不不小于总重50％； 而塑性指数Ip≤10旳土。
特殊土
❖软土 淤泥，淤泥质粘土，淤泥质粉土 孔隙比大(e>1)，含水量高(w>wl)，压缩性高， 强度低，具有敏捷性、构造性
❖红粘土 高塑性； 胀缩性，裂隙发育。
文档仅供参考，如有不当之处，请联系改正。
❖黄土 湿陷性黄土(自重湿陷，非自重湿陷)；非湿陷 遇水多湿陷
❖膨胀土 吸水膨胀，失水收缩；高膨胀率。
❖数年冻土 冻胀、融沉。
文档仅供参考，如有不当之处，请联系改正。
§1.5 土工试验
❖ 1.5.1 室内试验
物理性质试验：
❖测密度、含水量、塑限、液限、颗粒级配、比重
侧限压缩试验：
❖测定土旳压缩指标(压缩模量、压缩系数等)
三轴剪切试验、直接剪切试验：
❖测定土旳抗剪强度指标
渗透试验：测定土旳渗透系数 击实试验：测定最优含水量、最大干密度。
查明
岩土层类型、深度、分布、工程特征，评价场地稳定性 地下水埋藏条件，水位及变化幅度；水、土腐蚀性 可能对工程不利旳地下埋藏物
设计、施工所需旳岩土参数
提供
建筑地基旳岩土工程评价 地基类型、基础形式、地基处理、基坑支护、工程
降水和不良地质作用防治等方面旳提议
编写 岩土工程勘察报告
《地基勘察》课件
国际化合作
随着全球化的加速，地基勘察将更加 注重国际合作，共同应对全球性的挑 战，如城市化的快速发展、自然灾害 的防范等。
THANKS
感谢观看
土的工程分类与鉴别
土的工程分类
根据土的颗粒级配、塑性指数、液性 指数等指标，将土分为不同的工程类 型，如碎石土、砂土、粘性土等。
土的鉴别
通过观察土的外观、手感和试验数据 ，对土进行鉴别和分类，为地基设计 和施工提供依据。
土的力学性质试验
压缩试验
通过测量土在不同压力下的变形量，了解土的 压缩特性和承载能力。
地基勘察的目的和意义
总结词
安全性与稳定性保障
详细描述
地基勘察的主要目的是评估建筑场地的稳定性和适宜性，为建筑设计提供依据 ，确保建筑的安全性和稳定性。
地基勘察的基本流程
总结词
系统化与科学化
详细描述
地基勘察通常包括现场踏勘、钻探、取样、试验、地质调查、分析评估等环节，是一个系统化、科学 化的过程。
《地基勘察》PPT课件
• 地基勘察概述 • 地基勘察的方法和技术 • 地基勘察的成果表达 • 地基勘察的工程实例 • 地基勘察的注意事项和未来发展
01
地基勘察概述
地基勘察的定义
总结词
基础性工作
详细描述
地基勘察是进行任何建设活动之前的基础性工作，它是对建筑场地地质条件进行调查、分析和评估的过程。
某商业中心的地基勘察实例
总结词：复杂多变
详细描述：商业中心的地基勘察面临多种复杂地质条件，如软土、砂土液化等。勘察过程中需充分考虑地质条件的复杂性和 不确定性，采取针对性措施，确保地基的稳定性和安全性。
某桥梁工程的地基勘察实例
总结词
高精度要求
随着全球化的加速，地基勘察将更加 注重国际合作，共同应对全球性的挑 战，如城市化的快速发展、自然灾害 的防范等。
THANKS
感谢观看
土的工程分类与鉴别
土的工程分类
根据土的颗粒级配、塑性指数、液性 指数等指标，将土分为不同的工程类 型，如碎石土、砂土、粘性土等。
土的鉴别
通过观察土的外观、手感和试验数据 ，对土进行鉴别和分类，为地基设计 和施工提供依据。
土的力学性质试验
压缩试验
通过测量土在不同压力下的变形量，了解土的 压缩特性和承载能力。
地基勘察的目的和意义
总结词
安全性与稳定性保障
详细描述
地基勘察的主要目的是评估建筑场地的稳定性和适宜性，为建筑设计提供依据 ，确保建筑的安全性和稳定性。
地基勘察的基本流程
总结词
系统化与科学化
详细描述
地基勘察通常包括现场踏勘、钻探、取样、试验、地质调查、分析评估等环节，是一个系统化、科学 化的过程。
《地基勘察》PPT课件
• 地基勘察概述 • 地基勘察的方法和技术 • 地基勘察的成果表达 • 地基勘察的工程实例 • 地基勘察的注意事项和未来发展
01
地基勘察概述
地基勘察的定义
总结词
基础性工作
详细描述
地基勘察是进行任何建设活动之前的基础性工作，它是对建筑场地地质条件进行调查、分析和评估的过程。
某商业中心的地基勘察实例
总结词：复杂多变
详细描述：商业中心的地基勘察面临多种复杂地质条件，如软土、砂土液化等。勘察过程中需充分考虑地质条件的复杂性和 不确定性，采取针对性措施，确保地基的稳定性和安全性。
某桥梁工程的地基勘察实例
总结词
高精度要求
地质勘察基础知识精选幻灯片
30
2.1补沉法 预制桩人土深度不足时，或打入桩因土体隆起 将桩上抬时，均可采用此法。 2.2补桩法 可采用下述两种的任一种：
2.1.1桩基承台前补桩。当桩距较小时，可采用先钻孔， 后植桩，再沉桩的方法。
2.1.2桩基承台或地下室完成再补静压桩。此法的优点是 可以利用承台或地下室结构承受静压桩的施工反力，设施 简单，操作方便，不延长工期。
5
2、查明地下水的类型、埋藏条件及其变化幅 度，评价地下水对混凝土结构、钢筋混凝土结构中 的钢筋以及钢结构的腐蚀性。
6
3、划分场地土类型和场地类别；提供与抗 震设计有关的地震参数，判别场区内饱和粉土 及砂土的地震液化情况。
7
4、分析、论证地基基础方案的可行性，提 供合理的地基处理方案，推荐可能采用的桩基计 算参数，并估算单桩承载力。
刚性基础：刚性基础所用的材料的抗压强度较高，但抗 拉及抗弯、剪强度偏低。常见的有：砖基础、灰土基础、三 合土基础、毛石基础、混凝土基础。毛石混凝土基础等。
柔性基础：在混凝土基础底部配置受力钢筋，利用钢筋 受拉，这样基础可以承受弯矩，此类基础可称为柔性基础。
4
二、地质勘察的目的
1、详细查明拟建场地范围内地基土的类别、地 层特征及分布规律，查明各土层的物理力学性质指 标，提供各层土的地基承载力特征值及压缩模量值。
筑物必须慎重对待。
18
（2）
红粘土是碳酸盐系岩石经红土化作用所形成的棕红、褐 黄等色的高塑性粘土。红粘土的液限一般大于50％，具有表 面收缩、上硬下软、裂隙发育的特征，吸水后迅速软化。
一般情况下，红粘土的表层压缩性低、强度较高、水稳 定性好，属良好的地基土层。但随着含水量的增大，土体呈 软塑或流塑状态，强度明显变低，作为地基时条件较差。
2.1补沉法 预制桩人土深度不足时，或打入桩因土体隆起 将桩上抬时，均可采用此法。 2.2补桩法 可采用下述两种的任一种：
2.1.1桩基承台前补桩。当桩距较小时，可采用先钻孔， 后植桩，再沉桩的方法。
2.1.2桩基承台或地下室完成再补静压桩。此法的优点是 可以利用承台或地下室结构承受静压桩的施工反力，设施 简单，操作方便，不延长工期。
5
2、查明地下水的类型、埋藏条件及其变化幅 度，评价地下水对混凝土结构、钢筋混凝土结构中 的钢筋以及钢结构的腐蚀性。
6
3、划分场地土类型和场地类别；提供与抗 震设计有关的地震参数，判别场区内饱和粉土 及砂土的地震液化情况。
7
4、分析、论证地基基础方案的可行性，提 供合理的地基处理方案，推荐可能采用的桩基计 算参数，并估算单桩承载力。
刚性基础：刚性基础所用的材料的抗压强度较高，但抗 拉及抗弯、剪强度偏低。常见的有：砖基础、灰土基础、三 合土基础、毛石基础、混凝土基础。毛石混凝土基础等。
柔性基础：在混凝土基础底部配置受力钢筋，利用钢筋 受拉，这样基础可以承受弯矩，此类基础可称为柔性基础。
4
二、地质勘察的目的
1、详细查明拟建场地范围内地基土的类别、地 层特征及分布规律，查明各土层的物理力学性质指 标，提供各层土的地基承载力特征值及压缩模量值。
筑物必须慎重对待。
18
（2）
红粘土是碳酸盐系岩石经红土化作用所形成的棕红、褐 黄等色的高塑性粘土。红粘土的液限一般大于50％，具有表 面收缩、上硬下软、裂隙发育的特征，吸水后迅速软化。
一般情况下，红粘土的表层压缩性低、强度较高、水稳 定性好，属良好的地基土层。但随着含水量的增大，土体呈 软塑或流塑状态，强度明显变低，作为地基时条件较差。
9第九章地基讲义勘察与试验
第6节 地基勘察报告
内容： 1)勘察目的、任务和要求；2)拟建工程概况； 3)勘察工作与勘察方法；4)场地地形、地貌、地
层、地质构造、岩土性质、地下水、不良地质 现象等；5)场地稳定性与适宜性评价； 6)岩土工程参数的统计分析与选用； 7)估计工程地基的稳定性、承载力和最终沉降量 8)分析、建议可能发生的问题、注意事宜及处理 方法等；9)附图。
பைடு நூலகம்
坑探
钻探
触探
（1）静力触探
(2) 圆锥动力触探
（3）标准贯入试验
第4节 原位测试
一、概述 原位测试是指在工程场地位置处直接测定天然
条件下土的工程性质的技术方法。其目的在于 获得反映工程时间条件的岩土性质参数。 二、载荷试验 其目的是测定地基的承载力及地基土的变形性 质。
千斤顶
拉锚
p 0
荷载板
s
第5节 现场监测
监测目的：是监测地基应力、变形，孔隙水压 力和渗流等随时间变化动态的发展，判断地基 的稳定性，控制地基固结与变形的发展，地下 水的渗流变化，振动波的传播与土的液化等， 及时采取措施，保证按设计建筑物的要求顺利 建造和正常使用。
监测项目：沉降和分层沉降、侧向位移、地基 的侧向变形、孔隙水压力、基底压力、地下水 位及其渗流量等。
第3节 勘察方法
一、工程地质调查与测绘 是通过调查和实地观察了解场地地质土层的分布
和地质环境及不良的物理地质现象的一种勘察工 作方法，是最基本的勘察工作方法。 二、勘探工作 为查明地基土的性质和分布，采取岩土试样进行 室内试验，主要的方法有：钻探、井探、槽探、 洞探、静力触探、孔压静力触探、动力触探等。
构造，物理性质、强度及变形特性，地下水的埋 藏条件，冻结深度以及对场地稳定性有影响的不 良地质现象和地震烈度等。
工程勘察及基坑工程知识讲座PPT课件
--
权威性？？
4
1.1 概述
几个概念：
场地：工程建筑所处的 和直接使用的土地。
--
基础 地基
5
确定勘察等级：
根据： • 建筑工程安全等级
• 建筑场地等级
一级 二级 三级
重要 一般 次要 工程 工程 工程
复杂 中等 简单 场地 复杂 场地
• 建筑地基等级
复杂 中等 简单 地基 复杂 地基
确定勘察等级：
触探法 • 静力触探
• 单桥探头 比贯入阻力 • 双桥探头 端部和侧壁 • 三桥探头 可测孔压
用途
1 土层划分 2 密实度 3 压缩性 4 强度 5 桩和地基的承载力
--
优点：可以连续反 映土质变化
15
1.3 勘探方法
坑槽探 • 优点: 直观 • 缺点: 浅层，地下水以下危险
--
16
1.3 勘探方法
基础知识讲座
2015年11月18日
--
1
1 岩土工程勘察
1.1 概述 1.2 勘察阶段 1.3 勘探方法 1.4 岩土的分类及鉴别 1.5 勘察报告的结构及组成 1.6 验槽
--
2
1.1 概述
什么是岩土工程勘察？？
岩土工程勘察是指根据建设工程的要求，查明、分 析、评价建设场地的地质、环境特征和岩土工程条件， 编制勘察文件的活动。
地基的地震效应评价。
--
7
1.2 勘察阶段
勘察阶段的划分： ✓ 可行性研究勘察（选址勘察） ✓ 初步勘察 ✓ 详细勘察 ✓ 施工勘察
注意：不同阶段有不同的目的和任务
--
8
1.3 勘探方法
勘探方法主要包括：
钻探法 触探法 坑槽探（坑探、井探、洞探、掘探）
权威性？？
4
1.1 概述
几个概念：
场地：工程建筑所处的 和直接使用的土地。
--
基础 地基
5
确定勘察等级：
根据： • 建筑工程安全等级
• 建筑场地等级
一级 二级 三级
重要 一般 次要 工程 工程 工程
复杂 中等 简单 场地 复杂 场地
• 建筑地基等级
复杂 中等 简单 地基 复杂 地基
确定勘察等级：
触探法 • 静力触探
• 单桥探头 比贯入阻力 • 双桥探头 端部和侧壁 • 三桥探头 可测孔压
用途
1 土层划分 2 密实度 3 压缩性 4 强度 5 桩和地基的承载力
--
优点：可以连续反 映土质变化
15
1.3 勘探方法
坑槽探 • 优点: 直观 • 缺点: 浅层，地下水以下危险
--
16
1.3 勘探方法
基础知识讲座
2015年11月18日
--
1
1 岩土工程勘察
1.1 概述 1.2 勘察阶段 1.3 勘探方法 1.4 岩土的分类及鉴别 1.5 勘察报告的结构及组成 1.6 验槽
--
2
1.1 概述
什么是岩土工程勘察？？
岩土工程勘察是指根据建设工程的要求，查明、分 析、评价建设场地的地质、环境特征和岩土工程条件， 编制勘察文件的活动。
地基的地震效应评价。
--
7
1.2 勘察阶段
勘察阶段的划分： ✓ 可行性研究勘察（选址勘察） ✓ 初步勘察 ✓ 详细勘察 ✓ 施工勘察
注意：不同阶段有不同的目的和任务
--
8
1.3 勘探方法
勘探方法主要包括：
钻探法 触探法 坑槽探（坑探、井探、洞探、掘探）
