第三章变化组织及其织物
第三章变化组织及其织物
第三章变化组织及其织物以原组织为根底，改变组织参数〔R、S、F等〕而得到的组织。
第一节平纹变化组织及其织物以平纹为根底，沿一个方向或两个方向延长组织点而得到的组织图。
一、重平组织以平纹为根底，沿一个方向延长组织点而得到的组织。
1、种类：[画示意图]〔1〕经重平组织：以平纹为根底，沿经纱方向延长组织点。
〔2〕纬重平组织：以平纹为根底，沿纬纱方向延长组织点。
2、表示方法：〔1〕经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：在第一根经纱上按表达式作出，第二根经纱与第一根经纱运动规律相反。
Rj=2， Rw=分子+分母， F≦5[练习]作出3/3经重平组织。
〔2〕纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：在第一根纬纱上按表达式作出，第二根纬纱与第一根纬纱运动规律相反。
Rw =2， Rj =分子+分母， F≦5[练习]作出3/3纬重平组织。
3、外观特点：[难点]〔1〕经重平：织物外表呈现横凸条〔可理解为较粗纬纱与较细经纱交织〕。
为使横凸条效果明显，可采用较细经纱和较粗纬纱，较大经密和较小纬密。
〔2〕纬重平：织物外表呈现纵凸条〔可理解为较粗经纱与较细纬纱交织〕。
为使纵凸条效果明显，可采用较粗经纱和较细纬纱，较小经密和较大纬密。
4、上机：〔1〕穿筘：对于纬重平，将同一纵凸条的经纱穿入同一筘齿，使筘痕产生在相邻两凸条间，以增加凸条外观。
〔2〕穿综：对于经重平，假设经密较大，可采用飞穿法。
[练习]试画出用双龙骨制织2/2经重平织物的上机图。
5、变化重平组织：浮长线不等的重平组织。
作图方法与重平组织相同，外观呈现不同宽度的纵横凸条。
[练习]作出1 2 2/2 1 2变化经重平、纬重平的组织图。
6、典型的重平组织织物：〔1〕麻纱织物：1/2变化纬重平，1/3变化纬重平。
〔2〕毛巾织物的地组织：2/2经重平，2/1变化经重平。
〔3〕边组织：2/2经重平，2/2纬重平。
二、方平组织[重点、难点]1、形成：以平纹为根底，沿经、纬两个方向同时延长组织点。
第三章针织织物组织结构
2.结构特点: • 正、反面线圈纵行不在同一平面上。正 、反面线圈纵行间的沉降弧从前至后或从 后至前，产生较大的弯曲和扭转，由于纱 线的弹性，纱线力图伸直，使相邻的正反 面线圈纵行相互靠近，彼此潜隐半个纵行 。
•
•
3.表示方法 用数字代表其正反面线圈纵行数的组合
• 1＋1
•2＋2
•3＋3
•
1.罗纹组织的特性
•
•其中原组织和变化组织合称为基本组织； •纬编基本组织分为：纬平针组织、罗纹组织、 双反面组织和双罗纹组织。 •花色组织：提花组织、集圈组织、纱罗组织、 波纹组织、添纱组织、毛圈组织、 •衬垫组织。
•
纬平针组织与编织工艺
一、纬平针组织的结构 (plain stitch, jersey stitch)
脱散性：顺编织和逆编织方向均可脱散 纵、横向有较好的延伸性
2.用途：
内衣、袜品、毛衫 等
•
•
•
•
3.多三角机的编织工艺
机器特征(单针筒舌针圆纬机)； 筒径—762-965mm（30英寸-38英寸）； 路数—3-4路/英寸筒径，90-120路； 针道数——1-4 ，较多为4 。
产品种类——平针、彩横条、集圈、 衬垫、毛圈等；
织
•
二、提花组织的特性与用途
1.特性： 1）由于浮线的存在，织物延伸性小。 2）脱散性小，织物厚，平方米克重大。 3）生产效率低。 2.用途 1）服装用布 2）装饰用和其他产业用
•
•三、提花组织的编织工艺
生产设备：具有选针功能的针织机 选针机构的分类： 1.直接式选针 ——通过选针机件（三角、钢米）直接作用于针
•
2.常见组织：
（1）只在织物的一面形成集圈，两个横列完 成一个循环称之为半畦编组织。
第三章、变化组织及其织物
变化组织（17)
• 经山形斜纹
– 构成：改变Sj的正负号得到；
– 绘制原则：以斜纹线方向改变前的第Kj根经纱作 为对称轴，在它左右对称位置的经纱，其组织点 浮沉规律相同。
变化组织（18)
– 绘制方法：
选择基础组织； 确定对称轴Kj； 确定Rj和Rw：Rj＝2Kj－2；Rw＝Rjw（基础组织循环 纬纱数）； 第1～Kj根经纱按顺序填绘基础组织； 第Kj＋1根经纱开始，按与基础组织Sj符号相反的方向填 绘组织点。
– 如果在一个组织循环中改变Kj值，使斜纹线长短不 同，就得到了变化经山形斜纹组织。 – 上机：穿综采用山形穿法。 – 注：山形转弯时，会出现连续浮长，因此设计时注 意基础组织的选择。
• 由两条或两条以上粗细不同的、由经（或 纬）纱浮线构成斜纹线的组织。（原组织 与加强斜纹复合） • 表示方法：分式：分子－经组织点；分母 －纬组织点；方向－箭头表示。 • 组织特点：
– R＝Rj＝Rw≥5； – R＝分子＋分母； – Sj＝Sw＝±1。
变化组织（12)
• 绘制方法：
– 首先确定组织循环经纬纱数。 – 然后在第1根经纱上按照分式的次序填绘组织 点，其余的经纱则按右斜（S=+1）或左斜 （ S=-1）填绘。
• 构作方法：以原组织的缎纹组织为基础，在单 个经（或纬）组织点四周添加单个或多个经 （或纬）组织点而成。 作用：增加交织组织点，改善可用性，减少勾 丝起毛。
•
变化组织（31)
• 图（1）为在八枚五飞的纬面加强缎纹的右侧添加一个组织点； • 图（2）为在原来单个组织点的左上方添加一个组织点而成； • 图（3）为十一枚七飞的纬面加强缎纹，在原来单个经组织点 的右上方添加三个组织点而成。若配以较大的经密，就可以获 得正面呈斜纹而反面呈经面缎纹的外观，故称为缎背华达呢。
第三章 变化组织
纬重平组织：以平纹组织为基础，沿着纬纱方向延长组织 点所形成的组织。Rj=分子+分母，Rw=2
变化纬重平组织：以平纹组织为基础，沿着纬纱方向延 长不同组织点个数所形成的组织。
第三章 第一节
绘图方法： 例：作
3 1 2 2 3 1
变化纬重平
纬重平组织上机图
第三章
变化组织
第三章
变化组织
一、平纹变化组织 （一）重平组织
（六）破斜纹
（七）菱形斜纹
（八）锯齿斜纹 （九）芦席斜纹 （十）螺旋斜纹 （十一）阴影斜纹
（二）方平组织
二、斜纹变化组织 （一）加强斜纹 （二）复合斜纹 （三）角度斜纹
（十二）夹花斜纹
（十三）飞断斜纹 三、缎纹变化组织
（四）曲线斜纹
（五）山形斜纹
2 2
方平组织常用作各种织物的布边组织。
平纹变化组织穿综方法
组织名称 经重平组织 纬重平组织 方平组织 花式平纹变化组织 穿综方法 顺穿、飞穿 顺穿、照图穿 照图穿、飞穿 顺穿、照图穿
作业：P139 4、6、8、10、
第二节
斜纹变化组织
斜纹变化组织：以原组织斜纹为基础，采用延长组织点、 改变飞数、改变斜纹方向等方法构成的 组织。 常见的斜纹变化组织： 加强斜纹 复合斜纹 角度斜纹 曲线斜纹 山形斜纹
Rw=?
图a
图b
急斜纹组织的作图：
5 5
1、以 1 2 复合斜纹为基础，经向飞数Sj=2 的急斜纹组织。
4 4 1
2、以 3 2 2 急斜纹组织。
为基础组织，经向飞数Sj=2的
第三章 第二节
缓斜纹组织：基础组织＝？、飞数＝？ Rj=? Rw=?
第三章变化组织ppt课件
3、表示方法 4、应用
精品课件
（二）复合斜纹（combination twills）
1、组织构成
2、组织参数：Rj=Rw≥5；S=±1
3、表示方法及作图方法
4、上机：因为R≥5，组织循环较大，
齿。
一般用顺穿法，穿筘2～4入/
5、应用
精品课件
例作 2 2
↗
13
精品课件
复合组织织物外观模拟 图
精品课件
精品课件
精品课件
第三节 缎纹变化组织
（satin or sateen derivative weaves）
一、加强缎纹 （reinforced satin or sateen ）
精品课件
缎背华达呢组织
精品课件
二、变则缎纹 （irregular satin or sateen weaves）
在缎纹组织中，构成一个完全组织循环的飞数值始 终不变，称为正则缎纹；如果一个组织循环中飞数 是变数，称为变则缎纹（有两个以上的飞数值）。
一、重平组织 (rib weave）
（一）经重平组织（warp-rib weave） 1、构成方法 2、表示方法：分式表示 第一根经纱上经组织点数
第一根经纱上纬组织点数
精品课件
精品课件
3、绘图方法：
21
例 ：作 3 2
变化经重平
步骤： ①确定Rj；Rw ②在第一根经纱上按分式的规律
填绘组织点，第二根经纱填绘 与第一根经纱相反的组织点。
精品课件
图2-14（1） 复杂变化方平组织外观模拟图
精品课件
图2-14（2）
花式变化方平组织外观模拟图
精品课件
图2- 14（3）
4、织物上机： 穿综：与纬重平组织相同——顺穿法或照图穿法 穿筘：一般将两根交织规律相同的经纱分别穿在不 同的筘齿中
第三章 变化组织
第三章 变化组织及其织物
三、角度斜纹
Байду номын сангаас
角度斜纹 (Angular Twill)
• tgθ＝Pj×Sj /Pw×Sw ＝ × × θ为斜纹线与纬纱的夹角 为斜纹线与纬纱的夹角 • 构成：当Sj增大时 构成： 增大时——急斜纹 增大时 急斜纹 增大时——缓斜纹 当Sw增大时 增大时 缓斜纹 • 绘图：急斜纹沿纵向画； 绘图：急斜纹沿纵向画； 缓斜纹沿横向画。 缓斜纹沿横向画。
第三章 变化组织及其织物
2、纬重平组织
第一根纬纱上经组织点数 第一根纬纱上纬组织点数
第三章 变化组织及其织物
2/2纬重平组织外观模拟图 纬重平组织外观模拟图
第三章 变化组织及其织物
绘图方法： 绘图方法： 例：作
3 1 2 2 3 1
变化纬重平
第三章 变化组织及其织物
二、方平组织
3/3方平组织外观模拟图 方平组织外观模拟图 2/2方平组织外观模拟图 方平组织外观模拟图
第三章 变化组织及其织物
2 1 作图： 作图： 2 2
斜纹为基础； 斜纹为基础； Kj=Kw=7 Rj = 2Kj-2 Rw = 2Kw-2
第三章 变化组织及其织物
有的菱形斜纹要求交界处清晰，则由经、 有的菱形斜纹要求交界处清晰，则由经、纬破斜纹 联合而成，要按照破斜纹的规律画组织图。 联合而成，要按照破斜纹的规律画组织图。
• 按山峰指向分为： 山峰指向分为 分为： • 经山形 Rj＝2Kj-2 Rw＝R基w ＝ ＝ 基 • 纬山形 Rj＝R基j Rw＝2kw-2 ＝ 基 ＝
山形斜纹 (Pointed Twill)
• 第一根及第 第一根及第Kj(kw)根经 纬)纱为对称轴 为 根经(纬 纱为对称轴,为 纱为对称轴 根经 了在山峰和山谷处避免出现并经 并经,故宜将 了在山峰和山谷处避免出现并经 故宜将 Rj(Rw)中减去 根经纱 纬纱 。 中减去2根经纱 纬纱)。 中减去 根经纱(纬纱 • 绘图： 绘图： • 经山形斜纹沿经向画，采取照图穿法（山 经山形斜纹沿经向画 采取照图穿法（ 沿经向画， 形穿法） 形穿法） 沿纬向画， • 纬山形斜纹沿纬向画，采取顺穿法 纬山形斜纹沿纬向画
组织纹织学第3章变化组织2
3.2.11 阴影斜纹（简）
Rj=R基×（R基－1）；Rw=R基（纬阴影斜纹与其相反）。
第三章 变化组织
Derivative of elementary weaves
阴影斜纹外观模拟图
第三章 变化组织
Derivative of elementary weaves
2 21
复杂变化方平组织外观模拟图
第三章 变化组织
Derivative of elementary weaves
❖ 实训题：作经 3 2 1 纬 3 变1 化方平组织
123
13
❖ 解:Rj=3+1+1+3=8 Rw=3+2+1+1+2+3=12
第三章 变化组织
Derivative of elementary weaves
❖ 解：Rj=Rw=6×3=18
第三章 变化组织
Derivative of elementary weaves
❖ 3.2.10 螺旋斜纹（简） ❖ 经螺旋斜纹组织循环纱线数为： ❖ Rj=两个基础组织的组织循环经纱数的最小公倍数的两倍 ❖ Rw=两个基础组织的组织循环纬纱数的最小公倍数。
第三章 变化组织
为基础；Kj=6
❖ 实训题 ❖ 基础组织
321
123
斜纹，Rw=16。
第三章 变化组织
Derivative of elementary weaves
第三章 变化组织
Derivative of elementary weaves
❖ 3、特殊破斜纹——四枚破斜纹 （四枚缎纹）
第三章 变化组织
第三章织物组织与应用2PPT课件
第三章 织物组织与应用
图3-21 阴影斜纹组织图
第三章 织物组织与应用
图3-21 阴影斜纹组织图
第三章 织物组织与应用
图3-21 阴影斜纹组织图
第三章 织物组织与应用
十二、夹花斜纹
夹花斜纹是在斜纹组织中配以方平、重平或其他小花 纹组织，使织物外观活泼、优美、增加花色品种。
三、 缎纹变化组织 构成：采用增加经（或纬）组织点、变化组织点飞数或延
3
该类加强缎纹用于刮绒织物，因增加了经组织点可防 止纬纱的移动，同时增加了织物的强力。
第三章 织物组织与应用
１１ 纬面缎纹，在其单独组织 ７ 点的右上方添加三个经组 织点而构成。
采用此种组织再配以较大的经 密，就可以获得正面呈现斜纹而 背面呈现经面缎纹的外观效应， 故称其为缎背华达呢。该类织物 多用于纯毛或仿毛的服装织物。
第三章 织物组织与应用
3.1 变化组织 (derivation weave) 二、斜纹变化组织 (twill derivatives )
图3-20 芦席斜纹组织图
第三章 织物组织与应用
3.1 变化组织 (derivation weave)
上机及应用：
上机：织制芦席织物时，穿综采用顺穿法或照图穿法。 应用：在棉织物和化纤织物中用于女线呢、仿毛花呢等，
（2）在方格纸上画出组织图的范围及每个锯齿的范围。并按照锯 齿飞数画出每个锯齿第一根经纱的起始组织点，如图3-18中符号所 示。 （3）在已确定的组织循环范围内，从第一根到Kj根经纱按顺序填 绘基础组织。从第（Kj+1）根经纱开始，按与基础组织相反的方 向填绘斜纹线组织点，直至一个锯齿画完。 （4）按照同样方法绘作其他各锯齿。
1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 3 4 5 6 7 8 9 10 11 12 13
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

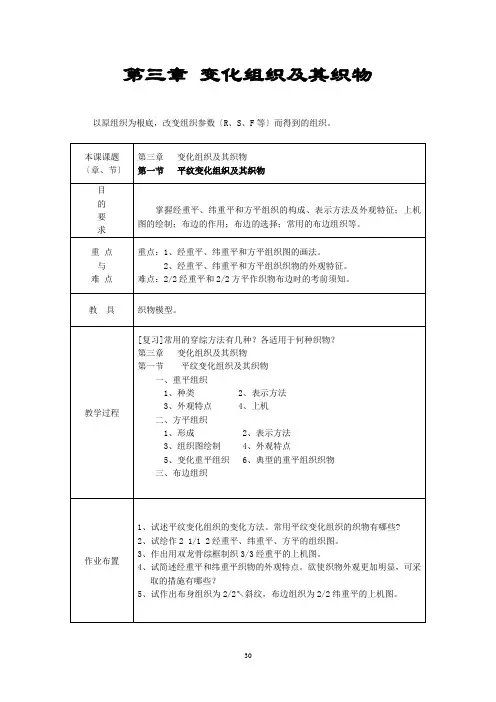

第三章变化组织及其织物以原组织为基础，改变组织参数（R、S、F等）而得到的组织。
第一节平纹变化组织及其织物以平纹为基础，沿一个方向或两个方向延长组织点而得到的组织图。
一、重平组织以平纹为基础，沿一个方向延长组织点而得到的组织。
1、种类：[画示意图]（1）经重平组织：以平纹为基础，沿经纱方向延长组织点。
（2）纬重平组织：以平纹为基础，沿纬纱方向延长组织点。
2、表示方法：（1）经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：在第一根经纱上按表达式作出，第二根经纱与第一根经纱运动规律相反。
Rj=2， Rw=分子+分母， F≦5[练习]作出3/3经重平组织。
（2）纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：在第一根纬纱上按表达式作出，第二根纬纱与第一根纬纱运动规律相反。
Rw =2， Rj =分子+分母， F≦5[练习]作出3/3纬重平组织。
3、外观特点：[难点]（1）经重平：织物表面呈现横凸条（可理解为较粗纬纱与较细经纱交织）。
为使横凸条效果明显，可采用较细经纱和较粗纬纱，较大经密和较小纬密。
（2）纬重平：织物表面呈现纵凸条（可理解为较粗经纱与较细纬纱交织）。
为使纵凸条效果明显，可采用较粗经纱和较细纬纱，较小经密和较大纬密。
4、上机：（1）穿筘：对于纬重平，将同一纵凸条的经纱穿入同一筘齿，使筘痕产生在相邻两凸条间，以增加凸条外观。
（2）穿综：对于经重平，若经密较大，可采用飞穿法。
[练习]试画出用双龙骨制织2/2经重平织物的上机图。
5、变化重平组织：浮长线不等的重平组织。
作图方法与重平组织相同，外观呈现不同宽度的纵横凸条。
[练习]作出1 2 2/2 1 2变化经重平、纬重平的组织图。
6、典型的重平组织织物：（1）麻纱织物：1/2变化纬重平，1/3变化纬重平。
（2）毛巾织物的地组织：2/2经重平，2/1变化经重平。
（3）边组织：2/2经重平，2/2纬重平。
二、方平组织[重点、难点]1、形成：以平纹为基础，沿经、纬两个方向同时延长组织点。
2、表示方法：[每根纱线上的经组织点/每根纱线上的纬组织点]方平Rj=Rw=分子+分母≧43、组织图绘制：以3/3方平为例（1）在第一根经纱上按表达式作出；（2）在第一根纬纱上按表达式作出；（3）第一根纬纱上为经组织点的各根经纱运动规律同第一根经纱；（4）第一根纬纱上为纬组织点的各根经纱运动规律同第一根经纱相反。
[练习]作出4/4方平、2 1/1 3变化方平、1 2 1/2 2 1变化方平的组织图。
4、外观特点：方平织物表面呈现小方块效应，变化方平织物表面呈现大小不等的隐格效应。
2/2方平组织常用于各种织物的边组织。
三、布边组织1、作用：（1）有利于织造。
（如布身为五枚缎纹时，不加布边不能织造。
）（2）保证布面平整。
（3）保证织物下机后整理（练、染、印花等）顺利进行。
（4）满足一定的外观要求。
2、设计布边时应考虑的因素：（1）布边要有一定的强度；(a)布边、布身纱号相同时，增大布边密度；(b)布边、布身纱号不同时，布身采用低号纱，布边采用高号纱或股线。
（2）布边平整，不可卷边，组织简单，穿综方便。
(a)采用同面组织，如平纹、重平、方平等；(b)边组织与布身组织的交错次数应接近；(c)边组织尽可能利用布身组织的综片。
如布身组织为2/2斜纹，布边采用2/2经重平，以不增加综片数。
（3）布边应有一定的宽度，0.5-1.5%=5-10mm3、常用的布边组织：平纹、2/2经重平、2/2纬重平、2/2方平、2/2斜纹等。
4、用经重平和方平作布边时的注意事项：（1）左右两侧的边组织应错开一纬，并注意投纬方向；（2）纹板图中的横格数等于布边和布身组织纬纱循环数的最小公倍数；（3）边组织经纱不能与布身组织经纱穿入同一综片时，边组织经纱应穿前综（提升次数多）布身组织经纱穿入后综。
[例]画出布身组织为2/2右斜纹，布边组织为2/2经重平的织物上机图。
第二节斜纹变化组织及其织物以原组织斜纹为基础，通过延长组织点、改变飞数的大小和方向、增加斜纹条数等方法而得到的斜纹组织。
一、加强斜纹1、定义：以原组织斜纹为基础，沿一个方向（经向或纬向）延长组织点。
2、表示方法：每根经纱上的经组织点/每根经纱上的纬组织点（斜向）Rj=Rw=分子+分母≧4 S=+1[注意]由于加强斜纹中没有单独的组织点，故表达示中分子和分母均不可能为1。
[例]作出2/2右斜纹和3/2左斜纹的组织图。
3、分类：（1）经面加强斜纹：分子>分母，最简单的经面加强斜纹为3/2斜纹。
（2）纬面加强斜纹：分子<分母，最简单的纬面加强斜纹为2/3斜纹。
（3）同面加强斜纹：分子=分母，最简单的同面加强斜纹为2/2斜纹。
4、织造：（1）当Pj较小时，可采用顺穿法。
（2）当Pj较大时，可采用飞穿法。
5、品种：（2/2加强斜纹）棉织物：哔叽、华达呢、卡其。
精纺毛织物：哔叽、华达呢、啥味呢。
6、棉织物哔叽、华达呢、双面卡其织物的区别：[难点]（1）哔叽：经向紧度较小，织物松软，纹路宽而平，斜纹倾角约45—50度。
（2）华达呢：经向紧度大于哔叽，且经向紧度比纬向紧度大一倍，布身较挺括，质地厚实，斜纹纹路细密而突出，斜纹倾角60—65度。
（3）双面卡其：经、纬向紧度在三者中最大，布身厚实、紧密而硬挺，纹路最细密、突出，斜纹倾角最大。
排序：(a)牢度：双面卡其>华达呢>哔叽(b)柔软性：哔叽>华达呢>双面卡其(c)倾角：双面卡其>华达呢>哔叽(d)纹路宽度：哔叽>华达呢>双面卡其二、复合斜纹1、定义：在一个组织循环中，由两条或两条以上不同宽度的斜纹线组成的斜纹。
2、表示方法：每根经纱上的经组织点/每根经纱上的纬组织点（斜向）Rj=Rw=分子+分母≥5，S=+13、组织图绘制：[例]作出3 1/1 1↗斜纹和1 2/2 1↖斜纹的组织图。
4、品种：彩格呢、粗花呢等。
三、角度斜纹[难点]（一）影响斜纹角度的的因素：1、Pj和Pw对斜纹角度的影响：tgθ=Pj/Pw(1) Pj>Pw时，θ>45°(2) Pj=Pw时，θ=45°(3) Pj<Pw时，θ<45°2、组织飞数对斜纹角度的影响：[例]以2/4斜纹为基础，Sj=2，作组织图。
急斜纹组织——增大经向飞数（Sj=2），使斜纹倾角θ>45度的斜纹组织。
[例]以2/4斜纹为基础，Sw=2，作组织图。
缓斜纹组织——增大纬向飞数（Sj=2），使斜纹倾角θ<45度的斜纹组织。
tgθ=Sj/Sw综合（1）和（2）：tgθ=Pj·Sj/Pw·Sw（二）角度斜纹的角度：1、急斜纹：（Sj>1，Sw=1）Sj=2，θ=63度； Sj=3，θ=72度； Sj=4，θ=76度。
2、缓斜纹：（Sw >1，Sj =1）Sw=2，θ=27度； Sw=3，θ=16度； Sw=4，θ=14度。
（三）组织图绘制：[重点]1、急斜纹：Rj= Roj/ Roj与Sj的最大公约数Rw= Row[例]以2 1/4 3斜纹为基础，Sj=2，作急斜纹组织图。
（Rj=5，Rw=10）2、缓斜纹：Rj= RojRw= Row/ Row与Sw的最大公约数[例]以2 1/6 3斜纹为基础，Sw=2，作缓斜纹组织图。
（Rj=12，Rw=6）[注意]急斜纹先在第一根经纱上作图，而缓斜纹先在第一根纬纱上作图。
（四）典型品种：急斜纹：棉二六元贡（幅宽2.6尺）—5 5/1 2为基础，Sj=2。
棉克罗丁、毛直贡呢、毛巧克丁等。
四、曲线斜纹1、特点：不断改变组织飞数，斜纹线呈曲线形外观。
2、种类：（1）经曲线斜纹：改变经向飞数Sj值。
（2）纬曲线斜纹：改变纬向飞数Sw值。
3、构成条件：[难点]（1）ΣS=0或ΣS=nR基（2）Smax<Fmax,以使曲线连续。
4、组织图绘制：（1）经曲线斜纹：（a）ΣSj=0；（b）ΣSj=nR基作图时，在第一根经纱上按表达式作图。
（2）纬曲线斜纹：（a）ΣSw=0；（b）ΣSw=nR基作图时，在第一根纬纱上按表达式作图。
5、曲线斜纹的上机：经曲线斜纹穿综采用照图穿，纬曲线斜纹穿综采用顺穿。
品种：女式呢、大衣呢、粗花呢等。
五、山形斜纹1、定义：以斜纹为基础，变化其斜向，使斜纹一半向左，一半向右，连成山峰状。
2、种类：（1）经山形斜纹：对称轴与经纱平行（或山峰指向经纱方向）。
（2）纬山形斜纹：对称轴与纬纱平行（或山峰指向纬纱方向）。
3、Rj、Rw计算：[重点]K——斜纹方向改变前经纱（或纬纱）的根数。
（对称轴）（1）经山形斜纹：Rj=2Kj-2 Rw= Row（2）纬山形斜纹：Rj=Roj Rw=2Kw-24、组织图绘制：[重点、难点][例]以1 3/2 2为基础，Kj=Ro，作经山形斜纹。
（Rj =14，Rw= 8）[例] 以3 1/1 3为基础，Kw=7，作纬山形斜纹。
（Rj =8，Rw= 12）[注意] 经山形斜纹先在第一根经纱上作图，纬山形斜纹先在第一根纬纱上作图5、上机：[重点]经山形斜纹穿综采用照图穿，纬山形斜纹穿综采用顺穿。
[例]以3/3为基础，Kj=7，作经山形斜纹上机图。
6、品种：女式呢、人字呢等。
六、破斜纹1、定义：以斜纹为基础，在断界两侧斜纹线改变且组织点相反，也称“底片翻转法”。
2、种类：（1）经破斜纹：断界与经纱方向平行。
（2）纬破斜纹：断界与纬纱方向平行。
3、Rj、Rw计算：K——斜纹方向改变前经纱（或纬纱）的根数。
（断界）（1）经破斜纹：Rj=2Kj Rw= Row（2）纬破斜纹：Rj=Roj Rw=2Kw4、组织图绘制：[重点、难点][例]以3 1/1 3为基础，Kj=8，作经破斜纹组织图。
（Rj=16，Rw=8）[例]以2 2/3 1为基础，Kw=8，作纬破斜纹组织图。
（Rj=8，Rw=16）[注意]山形斜纹的K画在某根纱线上，而破斜纹的K画在两根纱线之间。
5、特例：以原组织为基础的破斜纹。
如四枚破斜纹（四枚不规则缎纹）：1/3破斜纹或3/1破斜纹。
先作基础组织，再将后半部分颠倒，形如断开的T形。
七、菱形斜纹1、构成：由经山形和纬山形构成具有菱形图案的组织。
2、Rj、Rw计算：Rj=2Kj-2 Rw=2Kw-23、组织图绘制：[重点]（1）以Kj为对称轴作经山形斜纹，（2）以Kw为对称轴作经山形斜纹。
[例]以1/4斜纹为基础，Kj=Kw=5，作菱形斜纹组织图。
（R=8）[例]以1 3/2 2斜纹为基础，Kj=Kw=Ro，作菱形斜纹上机图。
[注意]对于K>Ro 时，可先画2×2个基础组织，再将Kj 、Kw 外的部分擦去。
4、上机：穿综采用照图穿。
