常用管件型号标注方法
管子的大小标识
钢管的表示
一、国标无缝管的表示
在国内，无缝钢管一般不采用国际标注和叫法，而使用国标标准。
比如管子外径32，厚3mm的管子则表示成：Φ32×3.0
二、国际上焊接用焊管的英制表示
在我国，国内对焊接用管采用同国际上一样的标识方法表示管子外径的大小，具体算法如下：
分管表示：(X÷8)×25.4 mm例如：4分管：(4÷8)×25.4 =12.7mm 实际上国内并不生产Φ12.7mm规格的管子，但是用它近似表示代替Φ15mm的管子。
同理：6分管：(6÷8)×25.4 =19.05mm 用Φ20mm近似表示代替。
寸管表示：Y×25.4 mm 例如：1寸管：1×25.4 =25.4mm实际上国内并不生产Φ25.4mm规格的管子，但是用它近似表示代替Φ25mm的管子。
同理日常生活中，人们习惯用几寸管来叫无缝管的大小，虽然是不对的，但是大家都认可这种叫法，于是就将焊接管中的管子外径的表示方法沿用到其他管。
管件规格表示方法
有点老，不知是哪个设计院的。
内容给大家考出来了，需要格式的再下吧。
配管材料表示方法H -1 0 4一九九二年六月1．0 总则1．1 本规定使用于配管材料在综合材料表、管道轴测图及管段表上的表示方法。
1．2 引进装置上的安全阀、呼吸阀、爆破片、[wiki]阻火器[/wiki]、视镜等代号，原则上直接引用专利商提供的代号。
1．3 文件中的公称压力及[wiki]公称通径[/wiki]从小到达顺序排列。
1．4 文件中的材料名称按本规定所列项目顺序编写。
2．0 表示方法2．1 管子管子 SLSP 50 — sch40 — 20#（1）（2）（3）（4）（5）⑴名称，以中文表示，文件中已有《名称》者省略。
⑵管子类型代号，见表1。
⑶管子公称通径。
⑷管子选用的尺寸系列（系列Ⅰ不标注）及表号（或壁厚），特殊规格的管子可用Ф外径×壁厚表示，此时⑶、⑷项取消。
用壁厚表示时，在壁厚值后面加英文字母Т。
⑸材料代号，见附件。
文件中有《材料》栏者，可直接填写在《材料》栏内，此时⑸项省略。
示例⒈公称通径80mm，材料20号钢，管子尺寸系列为系列Ⅰ，管表号sch40的无缝钢管的标记为：管子 SLSP 80—sch40—20#示例⒉材料为304型不锈钢，管子外径×壁厚为φ8×2的无缝不锈钢管的标记为：管子SLSP φ8×2—304表1 管子类型代号管子类型代号无缝钢管 SLSP螺旋焊钢管 SWSP焊接钢管 LWSP镀锌焊接钢管 GWSP无缝铝管 SLAP注：⑴除非配管材料工程规定另有指定，管子尺寸系列均采用SHJ405《[wiki]石油[/wiki][wiki]化工[/wiki]企业钢管尺寸系列选用规定》标准。
在文件中不重复出现中国[wiki]石油化工[/wiki]总公司标准好。
综合材料表中的《标准号或图号》栏仅填写管材制造标准号，不写年份（下同）。
⑵镀锌焊接钢管的普通钢管壁厚以管表号schG表示，加强管壁厚以XS表示。

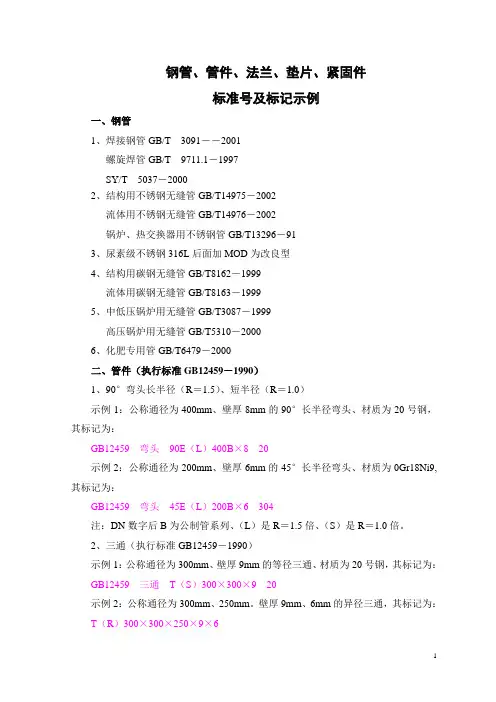

钢管、管件、法兰、垫片、紧固件标准号及标记示例
钢管、管件、法兰、垫片、紧固件标准号及标记示例一、钢管1、焊接钢管GB/T 3091――2001螺旋焊管GB/T9711.1－1997SY/T5037－20002、结构用不锈钢无缝管GB/T14975－2002流体用不锈钢无缝管GB/T14976－2002锅炉、热交换器用不锈钢管GB/T13296－913、尿素级不锈钢316L后面加MOD为改良型4、结构用碳钢无缝管GB/T8162－1999流体用碳钢无缝管GB/T8163－19995、中低压锅炉用无缝管GB/T3087－1999高压锅炉用无缝管GB/T5310－20006、化肥专用管GB/T6479－2000二、管件（执行标准GB12459－1990）1、90°弯头长半径（R＝1.5）、短半径（R＝1.0）示例1：公称通径为400mm、壁厚8mm的90°长半径弯头、材质为20号钢，其标记为：GB12459弯头90E（L）400B×820示例2：公称通径为200mm、壁厚6mm的45°长半径弯头、材质为0Gr18Ni9,其标记为：GB12459弯头45E（L）200B×6304注：DN数字后B为公制管系列、（L）是R＝1.5倍、（S）是R＝1.0倍。
2、三通（执行标准GB12459－1990）示例1：公称通径为300mm、壁厚9mm的等径三通、材质为20号钢，其标记为：GB12459三通T（S）300×300×920示例2：公称通径为300mm、250mm。
壁厚9mm、6mm的异径三通，其标记为：T（R）300×300×250×9×6注：三通的厚度标准应为一样，尽量不要非标（大头壁厚大于小头）3、异径管（执行标准GB12459－1990）示例1、公称通径为300mm、250mm。
壁厚9mm、6mm的同心异径管，其标记为：GB12459同心异径管R（C）－300×250B×9×6示例2：公称通径为350mm、300mm。

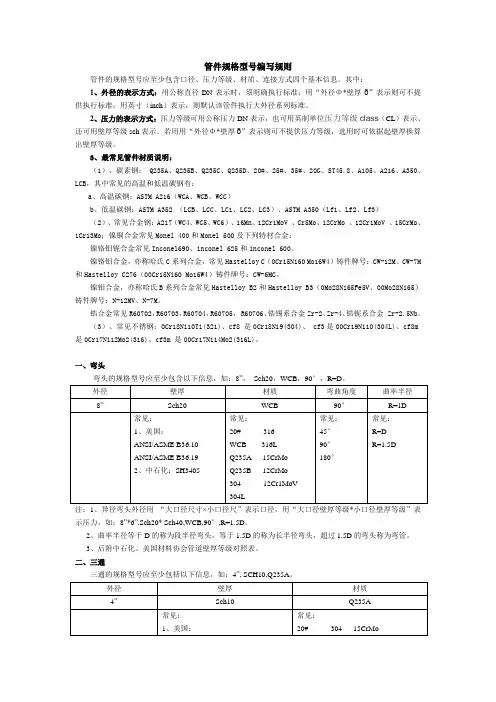

管件规格型号编写规则
管件规格型号编写规则管件的规格型号应至少包含口径、压力等级、材质、连接方式四个基本信息。
其中：1、外径的表示方式：用公称直径DN表示时，须明确执行标准；用“外径Φ*壁厚δ”表示则可不提供执行标准；用英寸（inch）表示，则默认该管件执行大外径系列标准。
2、压力的表示方式：压力等级可用公称压力DN表示，也可用英制单位压力等级class（CL）表示、还可用壁厚等级sch表示。
若用用“外径Φ*壁厚δ”表示则可不提供压力等级，选用时可依据起壁厚换算出壁厚等级。
3、最常见管件材质说明：（1）、碳素钢： Q235A、Q235B、Q235C、Q235D、20#、25#、35#、20G、ST45.8、A105、A216、A350、LCB，其中常见的高温和低温碳钢有：a、高温碳钢：ASTM A216（WCA、WCB、WCC）b、低温碳钢：ASTM A352 （LCB、LCC、LC1、LC2、LC3）、ASTM A350（Lf1、Lf2、Lf3）（2）、常见合金钢：A217（WC4、WC5、WC6）、16Mn、12Cr1MoV 、Cr5Mo、12CrMo 、12Cr1MoV 、15CrMo、1Cr13Mo；镍铜合金常见Monel 400和Monel 500及下列特材合金：镍铬钼铌合金常见Inconel690、inconel 625和inconel 600。
镍铬钼合金，亦称哈氏C系列合金，常见Hastelloy C（0Cr15Ni60 Mo16W4）铸件牌号：CW-12M、CW-7M 和Hastelloy C276（00Cr15Ni60 Mo16W4）铸件牌号：CW-6MC。
镍钼合金，亦称哈氏B系列合金常见Hastelloy B2和Hastelloy B3（0Mo28Ni65Fe5V、00Mo28Ni65）铸件牌号：N-12MV、N-7M。
锆合金常见R60702，R60703，R60704，R60705， R60706、锆锡系合金Zr-2、Zr-4、锆铌系合金 Zr-2.5Nb。
管道标注方法
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。 公称通径(nominal diameter)，又称平均外径(mean outside diameter)。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。 DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。
一般常用的PP-R管有5、4、3.2、2.5、2五个系列
b.管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。
标准尺寸率SDR：为管材公称外径dn与公称壁厚en的比值。
SDR与管系列的关系如下：SDR=2S+1
c. 管件的表示方法：
管件公称外径dn 指与管件相连的管材的公称外径。管件的壁厚应不小于相同管系列S的管材的壁厚。
回答者：linfengwangome - 助理 二级 7-1 11:15
DN只是表示这个某个管道的公称直径，它的单位是毫米，它表示这个管道是直径为100系列的，但是不表示具体的管道内径外径，
公称直径是名义尺寸。比如DN200它的实际内径尺寸不一定是200正数。但外径一般一样.一般。为219.DN50为57.但内径根据管子
管件的表示方法
管件的表示方法弯头：Elbow 90°long radius BWD Sch.160 1/2"三通：TEE AMSE B 16.9 BWD Sch.40 1"x1/2"同心异径管接头：Reducer concentric ASME B16.9 BWD Sch.160 1/2" x 1/4"管帽：Cape long ASME B16.9 BWD Sch.160 1"垫片：Gasket spiral wound AMSE B 16.20 #2500, 1"x4.5mm法兰：Flange welding neck ASME B16.9 RF #2500 Sch.160 1"双头螺柱：Stud bolt,7/8" 9UNCx145mm六角螺栓：Hex nut,7/8" 9UNC H=22.5mm1。
90 ELBOW WELDED BW S-40S SS ASTM A403 GR.WP304 ASME B16.92。
45 ELBOW SMLS BW S-20 CS ASTM A234 GR.WPB ANSI-B16.93。
PIPE EFW BE S-40S SS ASTM A312 GR.TP304 ASME-B36.19M4。
WELD NECK FLANGE CL300 RF 125-250 RA-FN S-40 CS ASTM A105 ANSI-B16.55。
SLIP ON FLANGE CL150 RF STD-FN CS ASTM A105 AWWA-C207 CLASS E6。
LAP JOINT FLANGE CL150 FF STD-FN CS ASTM A105 ANSI-B16.57。
BLIND FLANGE CL150 RF STD-FN SS ASTM A182 GR.F316L ANSI-B16.58。
常用管件型号标注方法 pt课件
流量调节阀 流量调节阀在完全关闭时，也能切断管道中的流体，但其 主要功能是在运行过程中起到调节流体流量的作用。这类 阀门有：截至阀、节流阀、柱塞阀、球阀（闸阀？）、蝶 阀。
耐油
石棉制品不符合国际环保公约，已经在很多国家禁用。我国还没有禁用的 法规。由于耐油石棉板中硫磺含量高出普通石棉板几倍，在非油品介质中 不易石油耐油石棉板。
ppt课件
19
四、垫片
2、常用垫片与石化企业垫片标准要求
（2）缠绕垫片
缠绕式垫片是半金属垫片中最理想的一种，垫片的主体由V形和M 形金属带填不同的软填料用缠绕机螺旋缠绕而成。为加强垫片主体和 准确定位，设有金属制内环或外环，常用的金属带为不锈钢带，软填 料为特殊的石棉、柔性石墨、聚四氟乙烯等。除另有规定外，外环材 料均为碳钢，内环材料一般与金属带材料相同，，亦可根据介质要求 确定。
ppt课件
27
五、阀门
3、通用阀门的结构特点－闸阀
暗杆闸阀阀杆行走螺纹置于 阀体之内，不受外界环境影 响。阀门开闭时阀杆只作旋 转运动，有阀瓣沿阀杆螺纹 上下行走，外部难于识别阀 门的开启程度，此外，阀杆 螺纹与流体接触，在不洁净 及腐蚀性的介质中，对螺纹 有不良影响。
ppt课件
28
五、阀门
3、通用阀门的结构特点－闸阀
ppt课件
2
一、公称压力与公称通径
根据化工部标准规定，欧洲体系PN与美洲体系CALSS对照表
例：PN250 PN25MPa CLASS1500
PPR_管件名称型号规格
P P R管配件名称型号规格PPR管：作为一种新型的水管材料，PPR管具有得天独厚的优势，它既可以用作冷管，也可以用作热水管，由于其无毒、质轻、耐压、耐腐蚀，正在成为一种推广的材料。
也适用于热水管道，甚至纯净饮用水管道。
PPR管的接口采用热熔技术，管子之间完全融合到了一起，所以一旦安装打压测试通过，而且PPR管不会结垢PP-R管件，采用优质原料注塑而成，产品各项性能均达到或超过国家标准GB/T18742的规定指标。
还具有以下特有的设计和工艺优势：●采用大弧度弯位设计，能有效地减少水锤的形成，杜绝管震现象发生。
●采用45度倒角设计，使熔接更轻松。
产品名称型号规格说明等径直通S20两端接相同规格的PP-R管。
例：S20表示两端均接20PP-R管。
S25S32异径直通S25*20两端接不同规格的PP-R管。
例：S25*20表示一端接25PP-R管，另一端接20PP-R管。
S32*20S32*25堵头D20用于相关规格PP-R管的封堵。
例：D20表示接20PP-R管。
-D25D32等径弯头(90°)L20两端接相同规格的PP-R管。
例：L20表示两端均接20PP-R管。
L25L32等径弯头L20(45°)两端接相同规格的PP-R管。
(45°)L25(45°)例：L20*20(45°)表示两端均接20PP-R管。
L32(45°)异径弯头F12-L25*20两端接不同规格的PP-R管。
例：L25*20表示一端接25PP-R管，另一端接20PP-R管。
F12-L32*20F12-L32*25等径三通T20三端接相同规格的PP-R管。
例：T20表示三端均接20PP-R管。
T25T32异径三通T25*20三端均接PP-R管，其中一端变径。
例：T25表示两端均接25PP-R管，中间接20PP-R管。
T32*20T32*25过桥弯W20两端接相同规格的PP-R管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选课件
13
三、 钢制法兰
2、法兰类型
承插焊法兰与带径平焊法兰相似，只是将管子插入法兰的承 插孔中进行焊接，一般只在在法兰背面有一条焊缝。这种泛 滥公称压力范围较大，口径较小，一般用在小口径管道。一 般不用在具有热循环或较大温度梯度条件下的高温>260℃或 小于-45 ℃的管道上。 对焊法兰：这种法兰系将法兰焊径端与管子焊接端加工承一 定形式的焊接坡口后直接焊接，施工比较方便。由于法兰与 管子焊接处有一段圆滑过渡的高径，法兰径部厚度逐渐过渡 到管壁厚度，降低了结构的不连续性，法兰强度较高，承载 条件较高，适用于压力温度波动幅度大或高温、高压和低温 管道。石化工业中工艺管道大多采用这种对焊法兰。
精选课件
9
三、 钢制法兰
1、技术标准 管法兰标准主要有两大体系，即欧洲体系（以DIN标准为 代表，HG20592）及美洲体系（以美国ASME/ANSI B16.5、 B16.47标准为代表和HG20615-1997标准一致）。在同一 体系内，各国的法兰标准基本上可以互配使用，两个不同 体系的法兰是不能互相配用的。
外径 壁厚ቤተ መጻሕፍቲ ባይዱ材质
在HG20553标准中管子的外径有三个系列： Ⅰa系列为优先选用的系列，作为化工配管用钢材的基本系列，与ISO4200等效。 Ⅰb系列是Ⅰa系列的代用系列，是将Ⅰa圆整到正整数。如Ⅰa中114.3在Ⅰb中 为114 Ⅱ系列是沿用系列，目前暂予保留。在GB50316-2000中提出在无缝钢管产品标 准的尺寸系列中没有Ⅰa系列。
公制（欧洲体系PN）与英制（美洲体系CALSS）的差别：
公称压力一般表示管道法兰或法兰连接的其他管道组件在 某一基准温度下的最大许用工作压力，由于公称压力中的 某一基准温度在公制中为一个较低温度或常温，而英制中 这一基准温度为一较高温度。
在管线最大许用压力时对应的温度不同，公制对应的温度 低，英制对应的温度高。不能通过简单的换算来彼此代替。 如CLASS300 lb/in2对应的公称压力为PN50 (5mpa，没有特 殊标注时其压力单位为bar)。而不能简单的换算为 300×6.89×10-3＝2.07mpa。
精选课件
2
一、公称压力与公称通径
根据化工部标准规定，欧洲体系PN与美洲体系CALSS对照表
PN/MPa 2.0 5.0 6.8
CLASS/psi 150 300 400
PN/MPa 15 25 42
CLASS/psi 900 1500 2500
10
600
例：PN250 PN25MPa CLASS1500
8
¼
65
2 ½ 250 10
800 32
10 3/8 80 3
300 12 900 36
15
½
90
3 ½ 350 14
1000 40
20 ¾ 100 4
400 16
25 1
125 5
450 18
32 1 ¼ 150 6
500 20
40 1 ½ 200 8
600 24
精选课件
4
二、 钢管的型号规格
DN100壁厚为13mm的316L不锈钢管钢管的型号正确 表示为：D114×13 316L
精选课件
3
一、公称压力与公称通径
1、公称通径（DN）表示管子、管件阀门等管道器材元件的
名义内径，通常它既不是实际内径也不是外径。目前国内外 公称直径分级基本相同。公称直径单位美国采用in，中国采用 mm，按1in＝25mm。
mm in
mm in
mm In
Mm in
6
1/8 50 2
225 9
700 28
平焊法兰：将管子插入法兰内孔进行正面和背面焊接，具 有易对中，价格便宜的特点。分为两种：板式平焊法兰， 这种法兰刚性较差，焊接时易引起法兰面变形，引起密封 面转角而导致泄漏，一般用在压力温度较低，不太重要的 管道上；
带径平焊法兰：这种法兰的短径使法兰的刚度和其承载 能力大有提高。法兰本身的制造工艺比对焊法兰要简单， 与管子连接的焊接与板式平焊法兰一般为角焊缝结构施工 比较简单省事。
精选课件
6
二、 钢管的型号规格
p Sch
t
P为设计压力，Mpa
t 为温度t下材料的许用应力，Mpa
管子表号并不是壁厚，是壁厚系列。同一管径，在不同的 管子表号其壁厚各异。
精选课件
7
二、 钢管的型号规格
精选课件
8
二、 钢管的型号规格
2、以管子重量表示壁厚系列
美国ANSI和MSS规定的以管子质量表示壁厚方法，将管壁 厚度分为三种： （1）标准质量管，以STD表示。 （2）加厚管，以XS表示。 （3）特厚管，以XXS表示。 Sch40 DN≤250mm的管子相当于STD管。 Sch80 DN ≤200mm的管子相当于XS管。
精选课件
5
二、 钢管的型号规格
钢管的壁厚系列
钢管的壁厚系列在不同的标准中所表示的方法也不相同。 在欧、美、日一般用管子表号表征壁厚；美国MSS标准 规定以质量表示壁厚；中国、ISO和日本部分钢管标准 采用壁厚尺寸表示钢管壁厚系列。
1、以管子表号（Sch）表示的壁厚系列
这是1938年美国国家标准协会ANSI B 36.10标准规定 的，中国石油化工企业钢管尺寸系列SH3405也是按照 管子表号表示壁厚系列。管子表号是设计温度下材料 的许用应力的乘以1000经过圆整后的数值。
常用管道配件介绍
➢ 公称压力与工程通径 ➢ 钢管 ➢ 钢制法兰 ➢ 垫片 ➢ 阀门
精选课件
1
一、公称压力与公称通径
1、公称压力为管子、管件、阀门等在规定温度下允许承受的 以压力等级表示的工作压力。符号为PN，公制单位为MPa或
bar，英制单位为PSI。（1PSI=6.89KPa，1MPa＝10bar）
松套法兰常见的松套法兰一般与翻边短接组合使用，即将法 兰圈松套在翻边短接外，管子与翻边短接对焊连接，法兰密 封面加工在翻边短接上。
精选课件
14
三、 钢制法兰
精选课件
10
三、 钢制法兰
精选课件
11
三、 钢制法兰
2、法兰类型 管道法兰与管子连接方式有五中基本类型：罗纹连接、 平焊、对焊、承插焊和松套法兰。
精选课件
12
三、 钢制法兰
2、法兰类型 PPR、PVC类管件法兰一般为松套式法兰。 罗纹式：一般用在镀锌钢管不宜焊接的场合，温度反复波
动或高于260℃和低于-45℃的管道不宜使用。在任何可能 发生裂隙腐蚀的场合应避免使用螺纹法兰。
