《UML建模与设计模式》试卷
XX 大学XX 学院2015—2016第一学期期末考试 《UML 建模与设计模式》考试试卷（A 卷）
一、 单项选择题（本大题共20 小题，每小题 3 分，共 60 分）
1、 面向对象方法中的( D )机制使子类可以自动地拥有父类全部属性和操作。
A 、 封装
B 、多态性 C
、 重载 D 、继承
2、 以下关于软件的说法，错误的是( A )
A 、软件就是程序。
B 、与硬件不同，软件不存在磨损和老化问题。
C 、大多数软件是根据客户需求定做的，而不是利用现成的部件组装成所需要的软件。
D 、软件是复杂的。
3、在进行( A )相关领域的应用开发时，不推荐使用UML 建模。
A 、数值计算 B 、工业系统 C 、信息系统 D 、软件系统
4、以下( D )不属于软件的生存期。
A 、维护
B 、需求分析
C 、软件设计
D 、意向
5、关于下图，说法错误的是( D )
A 、Reader 是类名
B 、borrowBook 是类的方法
C 、name 是类的属性
D 、name 是公有的
6、以下图中，表示“包”这种事物的是( D )
A 、
B
、
C 、
D 、
_________
________________系______级________________________专业______班 姓名：_____________ 学号：____________________ -密-----------------封----------------线-------------------内-------------------不---------------------要-----------------------答-------------------题
--------------------------------------
----------------------------------------------------------------------------------------------------------------------------
7、以下图中，表示“依赖”这种关系的是( A )
A、B、
C、D、
8、( A )图可以用来对需求建模。
A、用例图
B、类图
C、部署图
D、组件图
9、下面哪个不是UML中的静态视图( A )
A、状态机图
B、包图
C、对象图
D、类图
11、下面哪个选项中有不是活动图中的基本元素( D )
A、状态、分支
B、状态、汇合
C、泳道、转移
D、信号、转移
12、以下是图书管理系统中的相关类，属于实体类的是( A )
A、书类
B、借书操作界面类
C、书籍管理类
D、读者管理类
13、通常对象有很多属性，但对于外部对象来说某些属性应该不能被直接访问，下面
哪个不是UML中的类成员访问限定符( C )
A、公有的（public）
B、受保护的（protected）
C、友员的（friendly）
D、私有的（private）
14、顺序图是强调消息随时间顺序变化的交互图，下面哪个不是用来描述顺序图的组成部分( C )
A、类角色
B、生命线
C、转换
D、消息
15、下图是( B )
A、类图
B、用例图
C、活动图
D、状态图
16、( A )技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或
部门，他们负责完成组内的活动。
A、泳道
B、分叉汇合
C、分支
D、转移
17、以下关于类的说法，错误的是( D )
A、类可以包含属性和操作。
B、类有三种可见性：共有、保护和私有。
C、类可以分为3种类型：实体类、边界类和控制类。
D、类与类之间只存在依赖、泛化和使用这三种关系。
18、见下图，这是一个顺序图，问号处所代表的是( A )
A、类角色
B、生命线
C、激活区
D、消息
19、在绘制ATM自动取款机的相关用例图时，在通常情况下，下面哪个不应该被考虑成“参
与者”( D )
A、用户
B、银行系统
C、ATM取款机管理员
D、取款
20、下图中的空心箭头连线表示（ A ）关系
A、泛化
B、包含
C、扩展
D、实现
二、 判断题（每题2分，共10分） 三、
1、组件图（构件图）展现了一组组件之间的组件和依赖，它专注于系统的动态 实现图。
（ F ）
2、关于类方法的声明，每个方法应该有一个参数。
（ F ）
3、类是对象的实例。
（ F ）
4、状态图描述一个对象在不同事件的驱动下发生的状态迁移。
（ T ）
5、在UML 符号中，“→ ”代表泛化关系。
（ F ）
三、填空题（每空2分，共10分）
1、UML 的全称是 Unified Modeling Language 。
2、UML 的 动态 模型图由活动图、顺序图、状态图和协作图组成。
图1 图2
3、上面图1是
UML 建模中的 状态 图。
4、上面图2中，类的名称是 circle ，
类的属性有 center 、
radius 。
四、 技能操作题，应用建模（本大题共2小题，每小题10分，共20分）
1、请根据下面的用例图设计相关类图
_________
________________系______级________________________专业______班 姓名：_____________ 学号：____________________
-密-----------------封----------------线-------------------内-------------------不---------------------要
-----------------------答-------------------题 --------------------------------------------------------------------------------------------------------------------------------------------------------
----------
类图：
2、学生管理系统中有一个模块是报到登记，具体流程是：在新生入校报到时，进行新生信息登记，记录学生的报到资料、个人基本情况的输入、查询、修改等。
问题：1、请分析上述需求描述中出现的Actor，并根据上述描述绘制其用例图。
修改学生信息
4、使用冒泡排序法，对含有5个数{4,1,10,6,8}的整数数组做升序排序。
------- 密-------封-------线-------内-------不-------要-------答-------题-------
-------------------------------------------------------------------------------------------------------------------------------------------------------------
5、函数fun(char *str,int num[4])的功能是统计字符串str中包含的英文字母、
空格、数字和其他字符的个数，并将统计结果保存于数组num中，即：num[0]存储英文字母个数，num[1]存储空格个数，num[2]存储数字个数，num[3]存储其他字符个数。
已给出该函数的首部，请完成该函数。
注意：部分源程序已经给出，请勿改动主函数main中的任何内容，仅在函数fun的花括号中填入你编写的若干语句。
#include <stdio.h>
#include <string.h>
void fun(char *str,int num[4])
{
//请填入代码
}
#define N 80
void main()
{ int string[N],n[4],i;
gets(string);
fun(string,n);
for(i=0; i<4; i++)
printf("%d\t",n[i]);
}。
uml建模与设计期末复习题库
uml建模与设计期末复习题库UML建模与设计期末复习题库一、选择题1. UML代表什么？A. Unified Modeling LanguageB. Unified Modeling LogicC. Universal Modeling LanguageD. User Modeling Language2. 在UML中，用以表示类的符号是什么？A. 圆形B. 矩形C. 椭圆形D. 三角形3. 以下哪个不是UML的视图？A. 用例视图B. 逻辑视图C. 物理视图D. 实现视图4. UML中的关联关系用哪种图形表示？A. 直线B. 虚线C. 箭头D. 曲线5. 以下哪个UML图用于描述系统的动态行为？A. 类图B. 状态图C. 活动图D. 序列图二、填空题1. UML是一种标准的______建模语言。
2. UML中的类图主要用于描述系统的______结构。
3. 在UML中，______用于表示对象间的通信。
4. 用例图用于描述系统的功能需求，它由______和用例组成。
5. 活动图主要用于描述系统的______流程。
三、简答题1. 简述UML的主要特点。
2. 解释UML中的聚合和组合的区别。
3. 描述UML中状态图的作用和应用场景。
4. 阐述UML中序列图和协作图的区别。
四、应用题1. 给出一个简单的图书馆管理系统的用例图，并说明每个用例的功能。
2. 假设你正在设计一个在线购物网站，请绘制该网站的类图，并解释主要类的属性和方法。
3. 描述如何使用活动图来表示一个用户登录系统的过程。
4. 绘制一个简单的银行账户管理系统的序列图，展示用户存款的交互过程。
五、论述题1. 论述UML在软件开发过程中的重要性。
2. 分析UML中各种图在系统设计和分析中的作用和相互关系。
结束语通过本题库的复习，希望同学们能够对UML建模与设计有一个全面而深入的理解，为期末考试做好充分的准备。
祝大家考试顺利！。
UML建模分析与设计_洛阳师范学院中国大学mooc课后章节答案期末考试题库2023年
UML建模分析与设计_洛阳师范学院中国大学mooc课后章节答案期末考试题库2023年1.一个正确的状态机图中的选择节点不同分支上的监护条件应该覆盖所有情况。
答案:正确2.下列选项中不属于通信图与顺序图的共同点的是（）。
答案:对象表示相同，都可以显式地体现出对象的生命周期3.节点就是一台计算机答案:错误4.组件是系统工作产品的一部分，因此exe文件是一个组件，而程序的源文件不能作为一个组件。
答案:错误5.下列选项中，不属于组件图的元素的是（）。
答案:用例6.假设在某个状态的内部的一行内容表示为“ eventA/ defer”，则这行内容所表示的是( )答案:可推迟事件7.组件与其提供的接口之间构成依赖关系。
答案:错误8.下列建模需求中，适合使用活动图来完成的是（）。
答案:对业务流程建模9.（）技术是将一个活动图的活动状态进行分组，每一组表示一个特定的类、人或部门，它们负责完成组内的活动。
答案:泳道10.活动图可以像流程图一样表达出顺序、分支及循环控制结构，但语义要比流程图丰富得多。
答案:正确11.包中可见性修饰为 public的元素表示这些元素可以被项目中的所有包无条件地访问。
答案:错误12.参与者位于系统边界外，并不是系统的一部分。
答案:正确13.用例描述中的前置条件与后置条件分别指的是用例执行前和执行后系统与参与者所处的状态。
答案:正确14.节点就是一台计算机。
答案:错误15.迭代过程指的是在某一个工作流中重复执行工作。
答案:错误16.“4+1”架构中的开发视图将四个视图结合为一个整体。
答案:错误17.在状态机图中，转换就是对象在两种状态之间的时空下发生的有意义的事情。
答案:正确18.在组件图中，将系统中可重用的模块封装成可替换的物理单元的是（）。
答案:组件19.组件图主要描述的问题是（）。
答案:系统中组件与组件之间、定义的类或接口与组件之间的关系20.对于组件图中的接口，下列说法正确的是（）。
UML建模期末考试题及答案
UML建模期末考试题及答案一、单项选择题（每题2分，共20分）1. UML中用于表示系统的静态结构的图是：A. 活动图B. 用例图C. 类图D. 状态图答案：C2. 在UML中，一个类可以拥有的属性和方法的集合被称为：A. 接口B. 实现C. 封装D. 抽象答案：C3. 以下哪个不是UML中的关系？A. 关联B. 依赖C. 泛化D. 映射答案：D4. 以下哪个不是UML中的行为图？A. 活动图B. 序列图C. 状态图D. 部署图答案：D5. 在UML中，表示对象之间交互的图是：A. 用例图B. 类图C. 序列图D. 组件图答案：C6. 在UML中，一个对象的生命周期可以用以下哪个图来表示？A. 活动图B. 序列图C. 状态图D. 部署图答案：C7. 在UML中，表示系统的物理架构的图是：A. 用例图B. 部署图C. 组件图D. 包图答案：B8. 以下哪个是UML中的对象？A. 类B. 接口C. 实例D. 以上都是答案：C9. 在UML中，表示一个类可以实例化多少次的关系是：B. 泛化C. 聚合D. 组合答案：D10. 在UML中，表示对象之间交互的顺序的图是：A. 活动图B. 序列图C. 状态图D. 用例图答案：B二、多项选择题（每题3分，共15分）1. UML中，以下哪些图可以用来描述系统的动态行为？A. 活动图B. 序列图C. 状态图D. 用例图答案：A、B、C2. 在UML中，以下哪些元素可以表示类之间的关系？A. 关联B. 依赖C. 泛化D. 组合答案：A、B、C、D3. 以下哪些图可以用来描述系统的静态结构？A. 类图B. 对象图D. 部署图答案：A、B、C、D4. 在UML中，以下哪些图可以用来描述系统的交互？A. 序列图B. 通信图C. 用例图D. 活动图答案：A、B5. 在UML中，以下哪些元素可以表示对象之间的交互？A. 消息B. 信号C. 事件D. 操作答案：A、B、C三、简答题（每题10分，共30分）1. 请简述UML中用例图的作用。
2013UML与设计模式 试卷 (A)
2013 ~ 2014 学年 第一学期期末考试 UML与设计模式 试卷 (A) 答案及评分细则 使用班级1050421/422/423/424、1050411/412 答题 时间：120分钟
题 号 一 二 三 四 五 总 分 阅 卷 教 师
得 分 注意事项： 1、 考试形式闭卷 阅卷教 师 一、单选题（本大题共5小题，每题 2分，共 10 分， 请将答案填写在该题后指定位置） 1、当我们想创建一个具体的对象而又不希望指定具体的类时，可以使 用（ ）模式。 A 创建型 B 结构型 C行为型 D 以上都可以 2、下面（ ）图元哪个一个表示关联关系。 A 得 分
long result=endTime-starttime; System.out.println("使用迭代器遍历集合所用时间:"+result+"毫秒"); starttime=System.currentTimeMillis(); for(int i=0;i<list.size();i++){ （1分） String te=list.get(i); （1分） System.out.println(te); （1分） } endTime=System.currentTimeMillis(); result=endTime-starttime; System.out.println("使用get方法遍历集合所用时间:"+result+"毫秒"); } } 3、现有一个字符串数组，现需要：统计数组的长度，按照字符串的长 度大小对数组进行排序，最后将排序号后的字符串数组输出。要求使用 模板方法模式编写程序实现。（10分） 抽象模板 （该部分4分，每处错误扣1分） import java.io.*; public abstract class AbstractTemplate{ String [] allStrings; AbstractTemplate(String [] all){ this.allStrings=all; } public final void showStrings (){ sort(); printStrings(); } public abstract void sort(); public abstract void printStrings(); } 具体模板（该处6分，每处错误扣1分） import java.io.*; import java.awt.*; import java.util.Date; import java.text.SimpleDateFormat; public class ConcreteTemplate1 extends AbstractTemplate{ ConcreteTemplate1(String [] all){
《UML建模技术》期末试卷及答案2套
《UML建模技术》期末考试试卷A（适用班级：软件111、112、113）计分：一、填空题（每空 3 分，共 30分）1．UML是由信息系统和面向对象领域的三位著名的方法学家、James Rumbaugh 和Ivar Jacobson在20世纪90年代中期提出。
2．UML最终于 11月7日正式被OMG采纳作为业界标准。
3．在UML的事物的关系中，用来描述一般化和特殊化的关系是指关系。
4．是对类所描述事物的补充说明，它显示了类的所有对象可能具有的状态，以及引起状态变化的事件。
5．用来反映若干个对象之间的动态协作关系，也就是随着时间的流逝，对象之间的交互方式。
6．使用Rational Rose建立的模型文件名的扩展名是：。
7．代表一个系统或系统的一部分行为，是对一组动作序列的描述。
UML中，使用椭圆图形来表示。
8．没有具体对象的类，并且带有抽象方法的类称为___________。
9．如果一个类的属性不能被其子类使用，则该属性的可见性为：___________。
10．在UML的部署图中，能够执行软件、具有计算能力的节点，称为。
二、选择题（每题3 分，共 45分，每题只有一个正确答案）1．以下UML的描述中，错误的是：________。
A．UML不是一种可视化的程序设计语言，而是一种可视化的建模语言B．UML是一种建模语言规格说明，是一种表示的标准C．UML不是过程，也不是方法，但允许任何一种过程和方法使用它D．UML是一种面向对象的设计工具2．用例属于UML的哪一类事物：。
A．结构事物B．行为事物C．分组事物D．注释事物3．从系统的外部用户角度出发，用于描述系统应该具有的功能集的UML视图是：。
A．用例视图B．逻辑视图C．并发视图D．组件视图4．如果要设置指定模型元素的字体，可以选择的操作菜单是：。
A．File菜单B．Edit菜单C．Format菜单D．View菜单5．用例从用户角度描述系统的行为。
用例之间可以存在一定的关系。

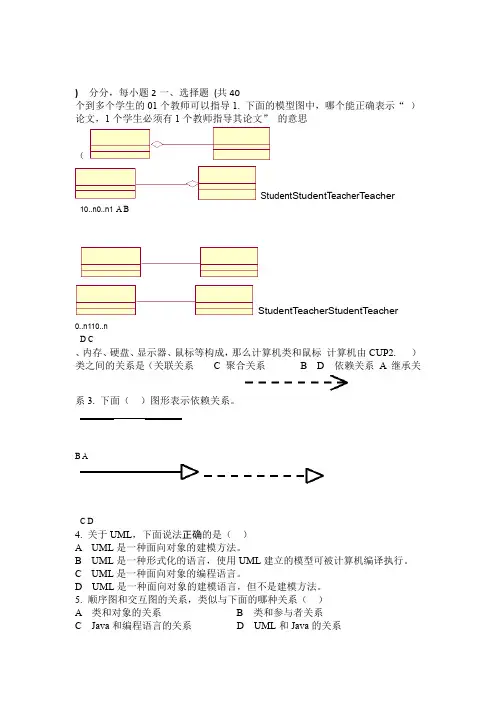

UML考试试题及答案7讲解
) 分分，每小题2一、选择题(共40个到多个学生的01个教师可以指导1.下面的模型图中，哪个能正确表示“）论文，1个学生必须有1个教师指导其论文”的意思（Student Student Teacher Teacher 10..n0..n1A BStudentTeacherStudentTeacher0..n110..nD C、内存、硬盘、显示器、鼠标等构成，那么计算机类和鼠标计算机由CUP2. ）类之间的关系是（关联关系 C 聚合关系 B D 依赖关系 A 继承关系3.下面（）图形表示依赖关系。
B AC D4.关于UML，下面说法正确的是（）A UML是一种面向对象的建模方法。
B UML是一种形式化的语言，使用UML建立的模型可被计算机编译执行。
C UML是一种面向对象的编程语言。
D UML是一种面向对象的建模语言，但不是建模方法。
5.顺序图和交互图的关系，类似与下面的哪种关系（）A 类和对象的关系B 类和参与者关系C Java和编程语言的关系D UML和Java的关系6.要对一个企业的工作流程建模，下面4种图中的（）是最重要的。
A 交互图B 活动图C 状态图D 类图页7共页1第7.关于参与者，错误的说法是（）A 参与者是与所建立的系统交互的人或物。
B 参与者可以是实际的人，也可以其他系统。
C 参与者是系统的一部分，是用例图的重要组成部分。
D 参与者之间可以存在泛化关系。
8.UML中关联的多重性是指（）A 一个类有多个方法被另一个类调用。
B 一个类的实例对象能够与另一个类的多少个实例对象相关联。
C 一个类的某个方法被另一个类调用的次数。
D 两个类所具有的相同的方法和属性。
9.关于类图的说法正确的是（）A 类图分为3个层次：对象层、特征层和关系层，其中对象层给出系统中所有反映问题域和系统责任的对象。
B 类图分为3个层次：对象层、特征层和关系层，其中特征层给出系统中所有反映问题域和系统责任的对象。
C 类图只是一种辅助模型，不如其他图重要。
UML试题及答案 (8)
一、选择题1．类的结构是（）。
（E）A.由代码来表示B.由属性和关系来表示C.由操作来表示D.由对象的交互来表示E.选项B和C2．类的行为是（）。
（A）A.由一组操作决定B.由类的属性决定C.对类的每一个对象唯一的D.由父类决定E.选项A和B3．顺序图反映对象之间发送消息的时间顺序，它与（）是同构的。
（C）A.用例图B.类图C.协作图D.状态图4．（）定义了系统的功能需求，它是从系统的外部看系统功能，并不描述系统内部对功能的具体实现。
（A）A.用例图B.类图C.活动图D.状态图5．状态图包括（）。
（E）A.类的状态B.状态之间的转换C.类执行的动作D.触发类的动作的事件E.所有以上选项6．下列属于状态的组成部分的有（ AB ）。
A.名称B.转移C.条件D.事件7．下列各种图可用于静态建模的有（）。
（B）A.状态图B.类图C.序列图D.活动图8．下列不属于属性的可见性的是（）。
(C)A.公有的B.私有的C.私有保护的D.保护的9．下面不属于用况之间关系的是（）。
（A）A.友元B.扩展C.包含D.泛化10．通常对象有很多属性，下面仅能在对象内部访问的属性可见性限制是（）。
（D）A.公有的（public）B.受保护的（protected）C.友员（friendly）D.私有的（private）11．在用况之间，会有三种不同的关系，下列不是用况之间关系的是（）。
（D）A.包含（include）B.扩展（extend）C.泛化（generalization）D.关联（connect）12．在ATM自动取款机的工作模型中（用户通过输入正确的用户资料，从银行取钱的过程），下面不是“Actor”的是（）。
（D）A.用户 B.ATM取款机 C.ATM取款机管理员 D.取款13．下面不是活动图中的基本元素的是（）。
（D）A.状态、分支B.分叉、汇合C.泳道、对象流D.用况、状态14．在下面的图例中，哪个用来描述活动（activity）（）。
UML建模试题1
【1】 1、以下( D )不能当做模型： A 、地球仪 B 、交通地图 C 、电路设计图 D 、灭火器 2、以下( C )不属于UML 基本构造块。
A 、事物 B 、图 C 、规则 D 、关系 3、在进行( A )相关领域的应用开发时，不推荐使用UML 建模。
A 、数值计算 B 、工业系统 C 、信息系统 D 、软件系统4、以下关于软件的说法，错误的是( A )A 、软件就是程序。
B 、与硬件不同，软件不存在磨损和老化问题。
C 、大多数软件是根据客户需求定做的，而不是利用现成的部件组装成所需要的软件。
D 、软件是复杂的。
5、以下( D )不属于软件的生存期。
A 、维护B 、需求分析C 、软件设计D 、意向 6、关于下图，说法错误的是( D ) A 、Reader 是类名 B 、borrowBook 是类的方法 C 、name 是类的属性 D 、name 是公有的 7、以下图中，表示“包”这种事物的是( D ) A、 B 、 C 、D 、 8、以下图中，表示“依赖”这种关系的是( A ) A、 B 、C 、D 、 9、( A )图可以用来对需求建模。
A 、用例图 B 、类图 C 、部署图 D 、组件图 10、以下说法错误的是( A ) A 、用例既可以描述系统做什么，也可以描述系统是如何被实现的。
B 、应该从参与者如何使用系统的角度出发定义用例，而不是从系统自身的角度。
C 、基本流描述的是该用例最正常的一种场景，在基本流中系统执行一系列活动步骤来响应参与者提出的服务请求。
D 、备选流负责描述用例执行过程中异常的或偶尔发生的一些情况。
11、下面哪个不是UML 中的静态视图( A ) A 、状态机图 B 、包图 C 、对象图 D 、类图 12、下面哪个选项中有不是活动图中的基本元素( D ) A 、状态、分支 B 、状态、汇合 C 、泳道、转移 D 、信号、转移 13、事件表示对一个在时间和空间上占据一定位置的有意义的事情的规格说明，下面哪个不是事件的类型( D ) A 、信号事件 B 、调用事件 C 、变化事件 D 、源事件 14、以下是图书管理系统中的相关类，属于实体类的是( A ) A 、书类 B 、借书操作界面类 C 、书籍管理类 D 、读者管理类 15、通常对象有很多属性，但对于外部对象来说某些属性应该不能被直接访问，下面哪个不是UML 中的类成员访问限定符( C ) A 、公有的（public ） B 、受保护的（protected ） C 、友员的（friendly ） D 、私有的（private ） 16、以下说法错误的是( A ) A 、在编译一个类之前需要另一个类的定义，这是类之间的使用依赖关系。
《UML建模与设计模式》试卷
第 1 页 共9 页 XX 大学XX 学院20152015——2016第一学期期末考试 《UML 建模与设计模式》考试试卷（A 卷）题号题号 一 二 三 四 总分总分 评卷人 审核人审核人 得分得分一、 单项选择题（本大题共20 小题，每小题 3 分，共 60 分）1、 面向对象方法中的( D )机制使子类可以自动地拥有父类全部属性和操作。
机制使子类可以自动地拥有父类全部属性和操作。
A 、 封装封装 B B 、多态性 C 、 重载重载 D D 、继承、继承 2、 以下关于软件的说法，错误的是以下关于软件的说法，错误的是( A ) ( A )A 、软件就是程序。
、软件就是程序。
B 、与硬件不同，软件不存在磨损和老化问题。
、与硬件不同，软件不存在磨损和老化问题。
C 、大多数软件是根据客户需求定做的，而不是利用现成的部件组装成所需要的软件。
、大多数软件是根据客户需求定做的，而不是利用现成的部件组装成所需要的软件。
D 、软件是复杂的。
、软件是复杂的。
3、在进行、在进行( A )( A )相关领域的应用开发时，不推荐使用UML 建模。
建模。
A 、数值计算、数值计算B B 、工业系统、工业系统C C 、信息系统、信息系统D D 、软件系统、软件系统4、以下、以下( D )( D )不属于软件的生存期。
不属于软件的生存期。
A 、维护、维护B B 、需求分析、需求分析C C 、软件设计、软件设计D D 、意向、意向5、关于下图，说法错误的是、关于下图，说法错误的是( D )( D )A 、Reader 是类名是类名B 、borrowBook 是类的方法是类的方法C 、name 是类的属性是类的属性D 、name 是公有的是公有的6、以下图中，表示“包”这种事物的是( D )A 、B 、C 、D 、_________________________系______级________________________专业______班 姓名：_____________ 学号：____________________ -密-----------------封----------------线-------------------内-------------------不---------------------要-----------------------答-------------------题------------------------------------------------------------------------------------------------------------------------------------------------------------------本题得分本题得分7、以下图中，表示“依赖”这种关系的是( A )A 、B 、C 、D 、8、( A )图可以用来对需求建模。
UML建模期末考试题及答案
UML建模期末考试题及答案# UML建模期末考试题及答案一、选择题（每题2分，共20分）1. 在UML中，用于表示类与类之间关系的符号是：A. 菱形B. 圆形C. 矩形D. 箭头答案：C2. 以下哪个不是UML中的关系？A. 关联B. 继承C. 聚合D. 循环答案：D3. 在UML类图中，属性的可见性用以下哪个符号表示？A. +B. -C. #D. ~答案：A4. 以下哪个是UML用例图中的元素？A. 类B. 用例C. 关系D. 接口答案：B5. 在UML中，一个类可以拥有多少个属性？A. 0个B. 1个C. 多个D. 以上都是答案：D...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述UML类图中类与类之间的关系有哪些，并举例说明。
答案：UML类图中类与类之间常见的关系有关联、继承、聚合和组合。
例如，关联关系表示两个类之间的连接，如“学生”类与“课程”类之间的关联；继承关系表示一个类是另一个类的子类，如“猫”类继承自“动物”类；聚合关系表示一个类是另一个类的组成部分，如“班级”类聚合了“学生”类；组合关系是一种特殊的聚合，表示部分与整体的生命周期紧密相关，如“汽车”类组合了“引擎”类。
2. 解释什么是UML用例图，并说明其主要元素。
答案：UML用例图是一种用于描述系统功能和用户需求的视图。
它展示了系统的功能（用例）以及用户（演员）如何与这些功能交互。
用例图的主要元素包括用例（用椭圆表示，内部写有用例名称）、演员（用小人图标表示，代表外部系统或用户）以及它们之间的关系（通常用线条表示）。
3. 描述UML活动图中的活动和转换的概念。
答案：UML活动图用于描述业务流程或工作流程中的步骤和决策点。
活动是流程中的一个步骤或操作，通常用矩形框表示。
转换是控制流程从一个活动移动到另一个活动的条件或路径，通常用箭头表示。
活动之间通过转换连接，表示流程的顺序或条件分支。
三、应用题（每题25分，共50分）1. 设计一个图书馆管理系统的UML类图，并解释其主要类及其关系。
