光缆知识培训讲义PPT(90张)
适配器
FC适配器 SC适配器 ST适配器 LC适配器
功能：低插入损耗：SM:0.20dB MM:≤0.30dB 、低反射损耗 、 方便安装操作 、环境适应性强、 兼容性好 高精度机械尺寸、 高可靠性、高稳定性、陶瓷或青铜导管、卡锁插接
天威网络工程有限公司运行维护部
光衰减器
5、我司所使用光缆波长种类
光纤损耗一般是随波长加长而减小，0.85μm的损耗为 2.5dB/km,1.31μm的损耗为0.35dB/km，1.55μm的损耗为 0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损 耗趋向加大。1.31μm波长处，单模光纤的材料色散和波导 色散一为正、一为负，大小也正好相等。这就是说在 1.31μm波长处，单模光纤的总色散为零。从光纤的损耗特 性来看，1.31μm处正好是光纤的一个低损耗窗口。这样， 1.31μm波长区就成了光纤通信的一个很理想的工作窗口， 也是现在实用光纤通信系统的主要工作波段。而1.55μm的 波长为最低损耗，所以适合用于长距离的传输，而我们公
FC衰减器 SC衰减器 ST衰减器 LC衰减器 功能是光信号的衰减作用
天威网络工程有限公司运行维护部
机房各种光纤机柜
288芯带状配线柜（蓝、桔、绿、棕 ）
288芯带状（蓝管配线纤号）
天威网络工程有限公司运行维护部
72芯单芯配线柜
72芯单芯配线柜（法兰盘）
天威网络工程有限公司运行维护部
二、 光缆配纤规则
光纤是横截面很小的可挠透明长丝,它在长距离内具有束缚 和传输光的作用。 结构：
——纤芯：纤芯是由高纯度的SiO2材料制成的，其作用是 约束光的传输。
天威网络工程有限公司运行维护部
——包层：包层是由高纯度的SiO2材料制成，其折射率 略小于纤芯,从而造成一种光波导效应，使大部分的电磁 场被束缚在纤芯中传输; ——涂敷层：聚酯材料构成。其作用是保护光纤不受水 汽的侵蚀和机械的擦伤，同时又增加光纤的柔韧性。在涂 敷层外，往往加有塑料外套。
天威网络工程有限公司运行维护部
4、光纤的优点
光纤的通频带很宽.理论可达30亿兆赫兹。 无中继段长.几十到100多公里，铜线只有几百米。 不受电磁场和电磁辐射的影响。 重量轻，体积小。 光纤通讯不带电，使用安全可用于易燃，易暴场所。 使用环境温度范围宽。 化学腐蚀，使用寿命长。
天威网络工程有限公司运行维护部
天威网络工程有限公司运行维护部
光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射 率不同，使光在纤芯与包层表面产生全反射，使光始终在 纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强 度的作用，因石英很脆，若没有塑料的保护则无法在实际 中得到应用，正因为光纤的结构如此，所以光纤易折断， 但有一定的抗拉力。
天威网络工程有限公司运行维护部
3、 光纤的分类
按光在光纤中的传输模式可分为：单摸光纤和多模光纤。 多模光纤：中心玻璃芯较粗（50或62.5μm），可传多种模式 的光。但其模间色散较大，这就限制了传输数字信号的频率 ，而且随距离的增加会更加严重。例如：600MB/KM的光纤 在2KM时则只有300MB的带宽了。因此，多模光纤传输的 距离就比较近，一般只有几公里。 单模光纤：中心玻璃芯较细（芯径一般为9或10μm），只能 传一种模式的光。因此，其模间色散很小，适用于远程通讯 ，但其色度色散起主要作用，这样单模光纤对光源的谱宽和 稳定性有较高的要求，即谱宽要窄，稳定性要好。
1、光缆色谱
288芯带状缆 288芯带状缆中有四个松套管，颜色顺序是：蓝管、桔管、绿管、
棕管。 每个松套管中有6带光纤，光纤带上的打印数字分别是： 蓝管 1—
6；桔管 （1－6）；绿管 （1－6）；棕管 （1－6） 每带光纤的颜色顺序是：蓝、桔、绿、棕、灰、白、红、黑、黄、紫 、粉红、天蓝。 72芯带状缆
司的机房与机房之间的传输，机房与地方台之间的 传输都是用1.55μm波长传输，机房到光机之间都 是用1.31μm传输。
天威网络工程有限公司运行维护部
房之间的传输，机房与地方台之间的传输是用 1.31μm传输。
天威网络工程有限公司运行维护部
6、光缆传输器实物的了解
光缆的类型 带状：288芯、144芯、72芯；单芯：72、48、24、 12、8、4
带状缆：
天威网络工程有限公司运行维护部
单芯光缆
天威网络工程有限公司运行维护部
连接器件类型：FC/APC、FC/PC、SC/APC、SC/PC、 LC/APC、LC/PC等
FC光纤跳线/尾纤 SC光纤跳线/尾纤 ST 光纤跳线/尾纤 LC 光纤跳线/尾纤
72芯带状缆中有一个松套管，颜色有四种可能：蓝管、桔管、绿 管、棕管。
松套管中有6带光纤，光纤带上的打印数字顺序是：1—6 每带光纤的颜色顺序是：蓝、桔、绿、棕、灰、白、红、黑、黄 、紫、粉红、天蓝。
天威网络工程有限公司运行维护部
72芯单芯光缆 A：6管72芯
72芯单芯缆中有6个松套管，颜色为：红管、蓝管、桔 管、白管、绿管、棕管、紫管。
天威网络工程有限公司运行维护部
天威网络工程有限公司运行维护部
1、光纤的组成与分类
光纤按其制造材料的不同可分为石英光纤和塑料光纤，石 英光纤即通常使用的光纤，石英光纤按其传输模式的不同 分为单模光纤和多模光纤。塑料光纤全部由塑料组成，通 常为多模短距离应用，还处于起步阶段，未有大规模应用 。
2、光纤的结构
光缆知识培训
主讲：叶敏
天威网络工程有限公司运行维护部
培训内容介绍
光缆基本知识 光缆的配纤规则 光缆施工规范 光纤的熔接 光纤的测试
天威网络工程有限公司运行维护部
第一部分 光缆基本知识介绍
光缆(optical fiber cable)主要是由光导纤维（细如头发的玻 璃丝）和塑料保护套管及塑料外皮构成，光缆内没有金、 银、铜铝等金属，一般无回收价值。光缆是一定数量的光 纤按照一定方式组成缆心，外包有护套，有的还包覆外护 层，用以实现光信号传输的一种通信线路。我司现在使用 的一般都是奥星的光缆 即:由光纤(光传输载体)经过一定的工艺而形成的线缆.
《光纤光缆知识培训》课件
单模光纤适用于长距离传输和高速通信，光信 号只能以一传输和抗干扰，适 用于特定场景和特殊需求。
多模光纤
多模光纤适用于短距离通信和局域网，允许多 个光信号以多种模式传输。
光缆的分类
光缆可按照结构、用途和传输介质等进行分类， 如松套、密封式和室外光缆等。
光纤光缆的技术指标
1 带宽和损耗
光纤光缆的带宽决定了其传输速率，而损耗则影响了传输距离。
2 端口接口标准
光纤光缆的端口接口标准用于确保设备和光纤之间的兼容性。
3 检测方法
通过不同的检测方法，可以判断光纤光缆的质量和性能。
光纤光缆的安装和维护
1
维护方法
2
定期检查和清洁光纤光缆，及时处理潜
在问题，确保其正常运行。
《光纤光缆知识培训》 PPT课件
光纤光缆是一种用于传输信息的光电子设备，广泛应用于通信、互联网和数 据中心等领域。本课程将帮助您深入了解光纤光缆的概念、工作原理、分类、 技术指标以及安装和维护等知识。
概述
定义
光纤光缆是一种通过光的传 输媒介传输信息的高速通信 线缆。
应用场景
光纤光缆广泛应用于长距离 通信、互联网、数据中心和 通信网络等领域。
光纤光缆在未来的应用前景
光纤光缆在智能城市、物联网和 云计算等领域的应用前景十分广 阔。
3
安装要求
光纤光缆的安装需要遵守一定的规范， 确保信号传输质量和安全性。
故障排除
当光纤光缆出现故障时，及时排除故障 并修复设备，以减少业务中断。
光纤光缆的未来发展趋势
光纤光缆在5G时代的发展
随着5G技术的普及，对高速、低 延迟的光纤光缆需求将进一步增 加。
光纤光缆技术的新发展

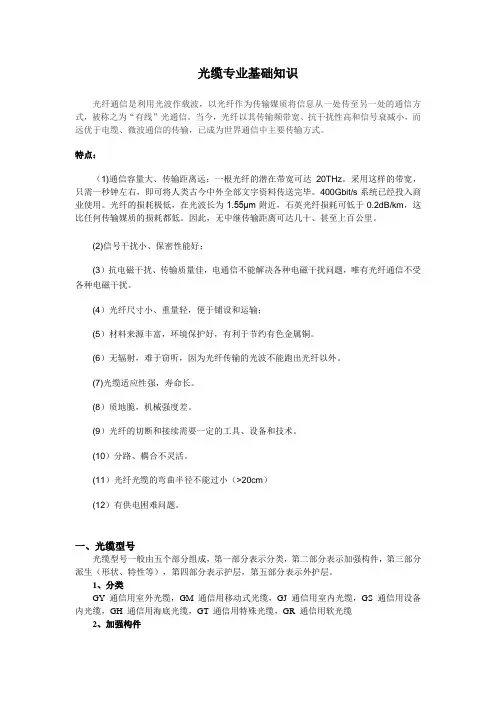

光缆培训课件.
光缆专业基础知识光纤通信是利用光波作载波，以光纤作为传输媒质将信息从一处传至另一处的通信方式，被称之为“有线”光通信。
当今，光纤以其传输频带宽、抗干扰性高和信号衰减小，而远优于电缆、微波通信的传输，已成为世界通信中主要传输方式。
特点：（1)通信容量大、传输距离远；一根光纤的潜在带宽可达20THz。
采用这样的带宽，只需一秒钟左右，即可将人类古今中外全部文字资料传送完毕。
400Gbit/s系统已经投入商业使用。
光纤的损耗极低，在光波长为1.55μm附近，石英光纤损耗可低于0.2dB/km，这比任何传输媒质的损耗都低。
因此，无中继传输距离可达几十、甚至上百公里。
(2)信号干扰小、保密性能好；(3）抗电磁干扰、传输质量佳，电通信不能解决各种电磁干扰问题，唯有光纤通信不受各种电磁干扰。
(4）光纤尺寸小、重量轻，便于铺设和运输；(5）材料来源丰富，环境保护好，有利于节约有色金属铜。
(6）无辐射，难于窃听，因为光纤传输的光波不能跑出光纤以外。
(7)光缆适应性强，寿命长。
(8）质地脆，机械强度差。
(9）光纤的切断和接续需要一定的工具、设备和技术。
(10）分路、耦合不灵活。
(11）光纤光缆的弯曲半径不能过小（>20cm）(12）有供电困难问题。
一、光缆型号光缆型号一般由五个部分组成，第一部分表示分类，第二部分表示加强构件，第三部分派生（形状、特性等），第四部分表示护层，第五部分表示外护层。
1、分类GY 通信用室外光缆，GM 通信用移动式光缆，GJ 通信用室内光缆，GS 通信用设备内光缆，GH 通信用海底光缆，GT 通信用特殊光缆，GR 通信用软光缆2、加强构件无金属构件，F 非金属加强构件，G 金属重型加强构件，H 非金属重型加强构件3、光缆结构特性无层绞式结构，S 光纤松套被覆结构，J 光纤紧套被覆结构，D 光纤带结构，G 骨架槽结构，X 中心管式结构，T 填充式结构，B 扁平结构，Z 阻燃结构，C 自承式结构，E 护层椭圆截面4、光缆护套Y 聚乙烯，V 聚氯乙烯，F 氟塑料，U 聚氨脂，E 聚脂弹性体A 铝带-聚乙烯粘结护套，S 钢带-聚乙烯粘结护套，W 夹带钢丝的钢带-聚乙烯粘结护套，L 铝，G 钢，Q 铅5、光缆外护套（1）铠装0 无铠装，2 双钢带，3 细圆钢丝，4 粗圆钢丝，5 皱纹钢带6 双层圆钢带（2）外被层或外套1 纤维外护套，2 聚氯乙烯护套，3 聚乙烯护套，4 聚乙烯护套加敷尼龙护套，5 聚乙烯管常用型号列表：名称型号结构特点敷设方式中心管式光缆GYXTY室外通信用、金属加强构件、中心管、全填充、夹带加强件聚乙烯护套光缆架空、农话GYXTS室外通信用、金属加强构件、中心管、全填充、钢-聚乙烯粘结护套光缆架空、农话GYXTW室外通信用、金属加强构件、中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护套光缆架空、管道、农话层绞式光缆GYTA室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套光缆架空、管道GYTS室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆架空、管道、也可直埋GYTA53室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTY53室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTA33室外用通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、单细钢丝铠装聚乙烯外护层光缆爬坡直埋GYTY53+33室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢铠装聚乙烯套+单细钢丝铠装聚乙烯外护层光缆直埋、水底GYTY53+333室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯套+ 双细钢丝铠装聚乙烯外护层光缆直埋、水底光纤带光缆GYDXTW室外通信用、金属加强构件、光纤带中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护层架空、管道、接入网GYDTY室外通信用、金属加强构件、光纤带、松套层绞、全填充聚乙烯护层光缆架空、管道、接入网GYDTY53室外通信用、金属加强构件、光纤带松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋、接入网GYDGTZY室外通信用、金属加强构件、光纤带、骨架、全填充、阻燃聚烯烃粘结护层光缆架空、管道、接入网非金属光缆GYFTY室外用、非金属加强构件、光纤带、全填充、聚乙烯护层光缆架空、高压电感应区域GYFTY05室外通信用、非金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯保护层光缆架空、槽道、高压电感应区域GYFTY03室外通信用、非金属加强构件、松套层绞、全填充、无铠装、聚乙烯套光缆加空、槽道、高压电感应区域GYFTCY室外用、非金属加强构件、松套层绞、全填充、自承式聚乙烯护层光缆自承悬挂于杆塔上电力光缆GYTC8Y室外通信用、金属加强构件、松套层绞、全填充、聚乙烯套8 字形自承式光缆自承悬挂于杆塔上阻燃光缆GYTZX室外通信用、金属加强构件、松套层绞、全填充、钢-阻燃聚烯烃粘结护层光缆架空、管道、无卤阻燃场合防蚁光缆GYTA04室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯护套加尼龙外护层光缆管道、防蚁场合GYTY54室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装、聚乙烯护套加尼龙外护层光缆直埋、防蚁场合室内光缆GJFJV室内通信用、非金属加强件、紧套光纤、聚乙烯护层光缆室内尾纤或跳线GJFJZY室内通信用、非金属加强件、紧套光纤、阻燃聚烯烃护层光缆室内尾纤或跳线GJFDBZY室内通信用、非金属加强件、光纤带、扁平型、阻燃聚烯烃护层光缆室内尾纤或跳线下图为实际光缆的外层标示：上图所表示的光缆与及意思是：室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆。
《光纤光缆知识培训》PPT课件
2.5Gb/s
928km
4528km
6400km
10Gb/s
58km
283km
光波在光纤中是以全反射的形式传播的。光波在光纤中实现全反
射的条件是：
光纤纤芯的折射率一定(yīdìng)要大于光纤包层的折射率。 进入光纤的光线向纤芯-包层界面入射时，入射角应大于临界角。
第十一页，共68页。
2.光纤分类(fēn 标 lèi)
准
GB15972
IEC793
A1a
A1a
A1b
A1b
B1.1
第十二页，共68页。
多模光纤
定义：具有大的芯径(50或62.5μm) ，能够采用不同的传输路径（多个模式）来
传输的光纤。
优点：容易与光源以及其他光纤进行耦合，光源（发射机）成本低， 并且具有简单的连接与熔接特性。
缺点：具有相对(xiāngduì)较高的衰减、低带宽，使得光在多模光纤内的传输 被限制于短距离。
色散(sèsàn)（Dispersion）
反映脉冲展宽的特性 限制了传输容量的大小和传输距离(jùlí)的距离(jùlí) 原因： 不同的波长具有不同的速度
发射端
光纤
第三十四页，共68页。
接收端
受色散限制的无中继距离( jùlí)大致理论值
速 率 1550nm（G.652） 1550nm（G.655）1310nm（G.652）
第二十一页，共68页。
衰减系数
衰减系数 ＝10log(P0/PL)/L（dB/km）
这里； P0 输入光功率 PL 经过L长度的光纤后的输出光功率 L 传输距离
L
P0
PL
第二十二页，共68页。
单模光纤的典型(diǎnxíng)谱衰耗
光缆基础知识ppt课件
最佳工作波长在1.31μm 。 • 利用G.652光纤进行速率为2.5Gb/s以上的信号长
途传输时，必须引入色散补偿光纤进行色散补偿， 并需引入更多的掺铒光纤放大器来补偿由于引入 色散补偿光纤所产生的损耗。
二、光纤和光缆
光纤
项目
单模光纤
多模光纤
芯径
细：9-10μm
较粗：50-100μm
传输带宽
很宽：约100GHz
较窄：约1GHz
与光源耦合
较难
简单
精度
较高
较低
适用场合 应用
长距离、大容量、高速、 中短距离、中小容量、单
多波长系统
波长系统
电信干线传输
以太网、FDDI
光纤通信的主要特点
• 通信容量大，传输距离长 • 抗电磁干扰，传输质量佳 • 信号串扰小，保密性能好 • 原材料丰富，节省了有色
有关光纤、光缆的标准体系
✓ITU-T：国际电信联盟电信标准部门 • ISO：国际标准化组织 • IEC：国际电工委员会 • ETSI：欧洲电信标准协会 • ANSI：美国国家标准协会 ✓GB：国家标准(国家技术监督局) ✓YD：通信行业标准(信息产业部)
光纤的结构
包层(n2) 纤芯(n1)
D 125 μm
使用光纤 G.651 G.652A G.652B G.652C G.652D
G.655A G.655B G.655C
G.656
应用系统 单通道
单通道、WDM CWDM
将来的DWDM DWDM/CWDM
DWDM
光纤通信系统的分类
• 按传输波长划分
