建筑识图试题及答案

建筑识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑平面图中，表示墙体的材料厚度通常用（）表示。

A. 粗实线B. 细实线C. 虚线D. 点画线2. 在建筑剖面图中，表示楼板的线型是（）。

A. 粗实线B. 细实线C. 虚线D. 点画线3. 建筑立面图中，表示窗户的线型通常是（）。

A. 粗实线B. 细实线C. 虚线D. 点画线4. 建筑详图是用来表示（）的图纸。

A. 建筑整体布局B. 建筑局部细节C. 建筑结构体系D. 建筑施工方法5. 在建筑施工图中，表示门的符号是（）。

A. ▄▄C. ▄▄▄▄D. ▄▄▄▄▄6. 建筑平面图中，表示楼梯的符号通常是（）。

A. ▄▄▄▄B. ▄▄▄C. ▄▄D. ▄7. 建筑施工图中，表示梁的线型是（）。

A. 粗实线B. 细实线C. 虚线D. 点画线8. 在建筑平面图中，表示家具的符号通常是（）。

A. ▄▄B. ▄▄▄C. ▄▄▄▄D. ▄▄▄▄▄9. 建筑立面图中，表示屋顶的线型通常是（）。

A. 粗实线B. 细实线C. 虚线D. 点画线10. 建筑施工图中，表示柱子的符号是（）。

A. ▄▄B. ▄▄▄D. ▄▄▄▄▄二、多项选择题（每题3分，共15分）1. 建筑施工图中，以下哪些符号表示的是结构构件？（）A. ▄▄▄▄B. ▄▄▄C. ▄▄D. ▄2. 在建筑平面图中，以下哪些线型表示的是墙体？（）A. 粗实线B. 细实线C. 虚线D. 点画线3. 建筑详图中，以下哪些内容是必须表示的？（）A. 材料规格B. 施工方法C. 构件尺寸D. 连接方式4. 建筑立面图中，以下哪些符号表示的是窗户？（）A. ▄▄B. ▄▄▄C. ▄▄▄▄D. ▄▄▄▄▄5. 在建筑施工图中，以下哪些符号表示的是门？（）A. ▄▄B. ▄▄▄D. ▄▄▄▄▄三、判断题（每题1分，共10分）1. 建筑平面图中，所有墙体都用粗实线表示。

（）2. 建筑剖面图中，楼板的厚度通常用虚线表示。

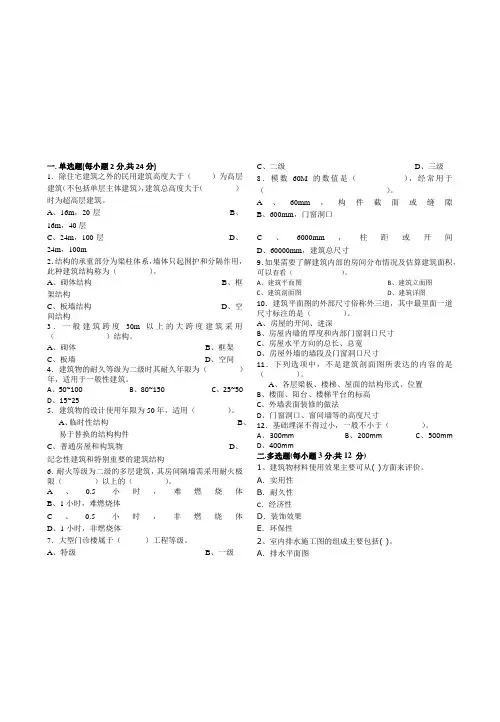

(完整版)建筑识图与构造试题及答案

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

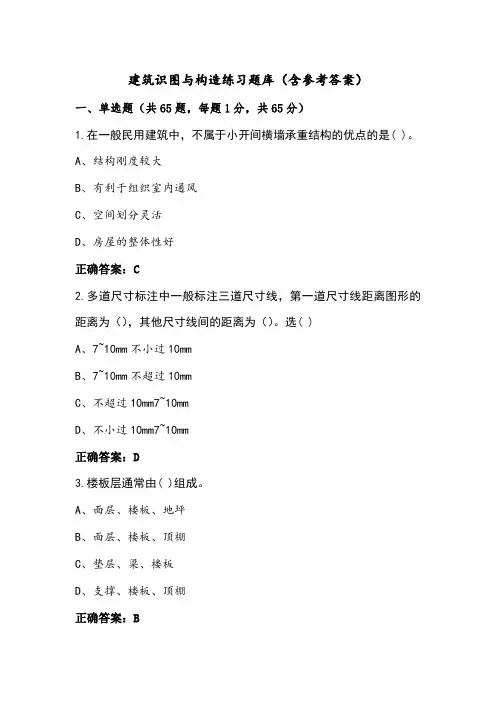

建筑识图与构造练习题库(含参考答案)

建筑识图与构造练习题库（含参考答案）一、单选题（共65题，每题1分，共65分）1.在一般民用建筑中，不属于小开间横墙承重结构的优点的是( )。

A、结构刚度较大B、有利于组织室内通风C、空间划分灵活D、房屋的整体性好正确答案：C2.多道尺寸标注中一般标注三道尺寸线，第一道尺寸线距离图形的距离为（），其他尺寸线间的距离为（）。

选( )A、7~10mm不小过10mmB、7~10mm不超过10mmC、不超过10mm7~10mmD、不小过10mm7~10mm正确答案：D3.楼板层通常由( )组成。

A、面层、楼板、地坪B、面层、楼板、顶棚C、垫层、梁、楼板D、支撑、楼板、顶棚正确答案：B4.标高的单位是( )A、mB、kmC、cmD、mm正确答案：A5.若一条直线既平行于V面又平行于H面,则这条直线是( )。

A、水平线B、正平线C、侧平线D、一般位置线正确答案：C6.下列屋顶坡度的表示方法，那一项是错误的。

( )A、1/5、1/10；B、2%、3%；C、0.2、0.1；D、20°、30°。

正确答案：C7.一般建筑跨度30m以上的大跨度建筑采用( )结构。

A、空间B、框架C、板墙D、砌体正确答案：A8.楼梯中间平台下要通行一般其净高度不小于( )。

A、2000mmB、1900mmC、2100mmD、2200mm正确答案：A9.为防止建筑物因沉降不均匀而发生不规则破坏，所设置的缝隙为( )。

A、伸缩缝B、分仓缝C、沉降缝D、防震缝正确答案：C10.已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的( )？A、点M位于点N正后方B、点M位于点N正左方C、点M位于点N正上方D、点M位于点N正下方正确答案：C11.为增强建筑物的整体刚度可采取设置( )等措施。

A、勒脚B、圈梁C、预制板D、变形缝正确答案：B12.通常楼梯的踏步数量应该控制在( )。

建筑制图及识图试题与参考答案

建筑制图及识图试题与参考答案一、单选题（共43题，每题1分，共43分）1.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、砖墙与钢筋混凝土墙B、外墙和内墙C、纵墙与横墙D、承重墙与非承重墙正确答案：B2.φL表示( )。

A、冷拉Ⅰ级钢筋B、Ⅰ级锰硅人字纹钢筋C、Ⅰ级光圆钢筋D、Ⅰ级螺纹钢筋正确答案：A3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mC、10kmD、10mm正确答案：B4.避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

A、10mmB、14mmC、16mmD、12mm正确答案：D5.建筑施工图上一般注明的标高是( )。

A、要看图纸上的说明B、相对标高C、绝对标高D、绝对标高和相对标高正确答案：B6.在钢筋混凝土构件代号中, “ JL”是表示( ).A、基础梁B、连系梁C、圈梁D、过梁正确答案：A7.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。

A、同素性B、从属性C、定比性D、积聚性正确答案：B8.给水排水工程图“——W——”表示( ).A、生活水管B、污水管C、废水管D、热水给水管正确答案：B9.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C10.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、56平方毫米C、40平方毫米D、48平方毫米正确答案：D11.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A12.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

A、3－5B、6－10C、20－30D、11－15正确答案：B13.尺寸标注时图样轮廓线可用作( )。

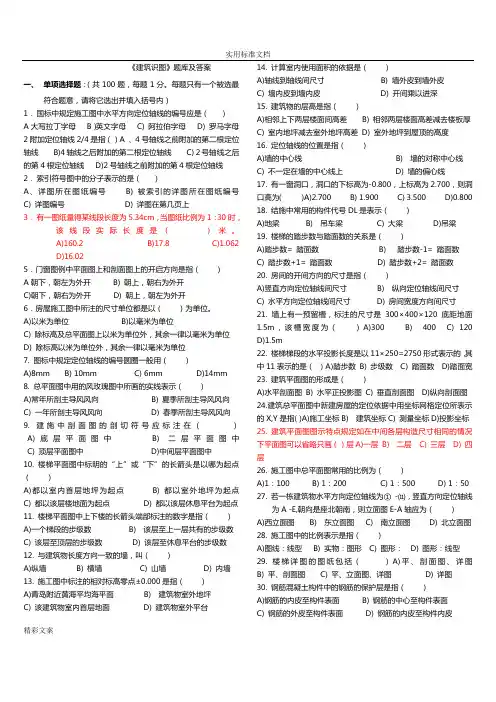

建筑识图地的题目库及答案详解

《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2 B)17.8 C)1.062D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮精彩文案31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 21 36. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7.180 C) 3.580D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

建筑识图复习题答案

建筑识图复习题答案一、选择题1. 建筑平面图中的墙体厚度通常用______表示。

A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 建筑立面图中，门窗洞口的表示方法通常是______。

A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用双点划线表示答案：B3. 建筑剖面图中，楼板的表示方法为______。

A. 用粗实线表示B. 用细实线表示C. 用虚线表示D. 用点划线表示答案：C4. 在建筑施工图中，室内地面标高通常以______为基准。

A. 室外地面标高B. 室内地面标高C. 建筑底层地面标高D. 建筑顶层地面标高答案：A5. 建筑详图的比例通常比平面图和立面图的比例______。

A. 大B. 小C. 相等D. 不确定答案：A二、填空题6. 建筑平面图中，墙体的厚度一般用______线表示，而门窗洞口则用______线表示。

答案：细实线，虚线7. 在建筑剖面图中，______线用于表示墙体的厚度，而______线则用于表示楼板的位置。

答案：粗实线，虚线8. 建筑施工图中，室内地面标高通常以______为基准，而室外地面标高则作为参考。

答案：室外地面标高9. 建筑详图的比例通常比平面图和立面图的比例______，以便更清晰地展示细节。

答案：大10. 在建筑立面图中，______线用于表示门窗洞口，而______线则用于表示墙体的厚度。

答案：虚线，细实线三、简答题11. 简述建筑平面图、立面图和剖面图的主要区别。

答案：建筑平面图主要展示建筑物的水平布局，包括房间的划分、门窗的位置等；立面图则展示建筑物的垂直外观，包括墙面的装饰、门窗的排列等；剖面图则是通过建筑物的垂直切面来展示内部结构，如楼板、墙体等的厚度和材料。

12. 描述建筑施工图中标高的作用及其表示方法。

答案：建筑施工图中的标高用于表示建筑物各部分相对于基准面的高度，通常以室外地面标高为基准。

标高通常用数字和箭头表示，箭头指向被标注的物体，数字表示该物体相对于基准面的高度。

建筑制图与识图练习题库与参考答案

建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。

A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。

A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。

A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。

A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。

A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。

A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。

A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。

A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。

A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。

A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。

A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。

A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。

A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。

建筑识图试题库及答案

《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

A)160.2 B)17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（）.A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 21 36. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

A)160.2 B)17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

A、3 B、4 C、5 D、6 52.在每张施工图纸上，都应画出标题栏。

标题栏的位置应位于图纸的（）角，看图的方向与看标题栏的方向一致。

A、左上B、右上C、左下D、右下53.工程图样上使用的线型按用途一般可分为（）种。

A、4B、5C、6D、7 54.工程图样上所用的比例是指图中图形与其实物相对应的（）尺寸之比。

A、角度B、线性C、长度D、宽度55.尺寸是图样的重要组成部分，尺寸是（）的依据。

因此，标注尺寸必须认真细致，注写清楚，字体规整，完整正确。

A、工程B、施工C、放线D、挖基坑56.尺寸起止符号一般应用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针（）角，长度宜为2—3mm。

A、300B、45 0C、90 0 D 、120 057.投影中心S在有限的距离内，形成锥状的投影线，所做出的空间形体的投影称为（）。

A`中心投影B、平行投影C、正投影D、斜投影58.点的两面投影的连线，必垂直于相应的（）。

A、投影面B、投影轴C、投影D、连线59.平行一个投影面而倾斜于另两个投影面的直线称为（）。

A投影面的垂直线B投影面的平行线C一般位置直线D水平线60.由曲面或由曲面和平面围成的立体称为（）。

A、棱柱体B、曲面体C、圆台体D、球体61.确定组合体中各基本形体之间相对位置的尺寸称为（）。

A、定性尺寸B、定位尺寸C、定量尺寸D总尺寸62.在轴测投影中，轴测轴与空间直角坐标轴单位长度之比称为（）A、变形值B、变形系数C、轴间角D、变形率63.凡标高的基准面是根据工程需要而自行选定的，这类标高称为（）。

A、绝对标高B、相对标高C、基准标高D、起点标高64.定位轴线编号采用分子分母形式表示的定位轴线被称为（）。

A、主轴线B、附加定位轴线C、次轴线D、一般定位轴线65.如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的（）。

A、位置B、图纸号C、符号D、大小66.建筑平面图的外部尺寸一般在图形的下方或左侧注写（）尺寸。

A、一道B、两道C、三道D、四道67.建筑物立面图是平行于建筑物各方向外表立面的（）。

A、剖面图B、正投影图C、断面图D、轴测图68.用钢筋混凝土振捣制成的梁、板、柱、基础等构件称为（）。

A钢筋构件B、混凝土构件C钢筋混凝土构件D素混凝土构件69.在制作钢筋混凝土构件时通过张拉钢筋对混凝土预加一定的压力，以提高构件的抗拉和抗裂性能的构件叫（）。

A钢构件B预应力钢筋混凝土构件C混凝土构件D素混凝土构件70.全部用钢筋混凝土构件承重的结构（如单跨工业厂房）称为（）。

A、混合结构B、钢结构C、钢筋混凝土结构D、木结构71.钢筋混凝土现浇板中的受力钢筋需要标注它的直径和（）。

A、根数B、间距C、半径D、重量72.基础常见的型式主要有单独基础和（）。
