matlabFM调制仿真
1.1
通过《FM调制解调系统设计与防真》的课程设计，掌握通信原理中模拟信号的调制和解调、数字基带信号的传输、数字信号的调制和解调，模拟信号的抽样、量化和编码与信号的最佳接收等原理。应用原理设计FM调制解调系统，并对其进行防真。
1.2
要求能够熟练应用MATLAB语言编写基本的通信系统的应用程序，进行模拟调制系统，数字基带信号的传输系统的建模、设计与仿真。所有的仿真用MATLAB程序实现（即只能用代码的形式，不能用SIMULINK实现），系统经过的信道都假设为高斯白噪声信道。模拟调制要求用程序画出调制信号，载波，已调信号、解调信号的波形，数字调制要求画出误码率随信噪比的变化曲线。
3.1 MATLAB源代码13
3.2仿真结果17
四．心得体会20
五．参考文献20
引 言
本课程设计用于实现DSB信号的调制解调过程。信号的调制与解调在通信系统中具有重要的作用。调制过程是一个频谱搬移的过程，它是将低频信号的频谱搬移到载频位置。解调是调制的逆过程，即是将已调制的信号还原成原始基带信号的过程。信号的接收端就是通过解调来还原已调制信号从而读取发送端发送的信息。因此信号的解调对系统的传输有效性和传输可靠性有着很大的影响。调制与解调方式往往决定了一个通信系统的性能。双边带DSB信号的解调采用相干解调法，这种方式被广泛应用在载波通信和短波无线电话通信中。
mt=am*cos(2*pi*fm*t); %生成调制信号
fc=50; %设定载波频率←可更改
ct=cos(2*pi*fc*t); %生成载波
kf=10; %设定调频指数
int_mt(1)=0;%对mt进行积分
for i=1:length(t)-1
int_mt(i+1)=int_mt(i)+mt(i)*dt;
end
sfm=am*cos(2*pi*fc*t+2*pi*kf*int_mt);%调制，产生已调信号
图3 FM调制
2.
调制信号的解调分为相干解调和非相干解调两种。相干解调仅仅适用于窄带调频信号，且需同步信号，故应用范围受限；而非相干解调不需同步信号，且对于NBFM信号和WBFM信号均适用，因此是FM系统的主要解调方式。在本仿真的过程中我们选择用非相干解调方法进行解调。
信号在信道中传输的过程总会受到噪声的干扰，通信系统中没有传输信号时也有噪声，噪声永远存在于通信系统中。由于这样的噪声是叠加在信号上的，所以有时将其称为加性噪声。噪声对于信号的传输是有害的，它能使模拟信号失真。在本仿真的过程中我们假设信道为高斯白噪声信道。
调制在通信系统中具有十分重要的作用。一方面，通过调制可以把基带信号的频谱搬移到所希望的位置上去，从而将调制信号转换成适合于信道传输或便于信道多路复用的已调信号。另一方面，通过调制可以提高信号通过信道传输时的抗干扰能力，同时，它还和传输效率有关。具体地讲，不同的调制方式产生的已调信号的带宽不同，因此调制影响传输带宽的利用率。可见，调制方式往往决定一个通信系统的性能。在本仿真的过程中我们选择用调频调制方法进行调制。
调制过程是一个频谱搬移的过程，它是将低频信号的频谱搬移到载频位置。而解调是将位于载频的信号频谱再搬回来，并且不失真地恢复出原始基带信号。在本仿真的过程中我们选择用非相干解调方法进行解调。
2.1
图2 FM调制模型
其中， 为基带调制信号，设调制信号为
设正弦载波为
信号传输信道为高斯白噪声信道，其功率为 。
fs=1/ts; %抽样频率
df=0.25; %所需的频率分辨率，用在求傅里叶变换
%时，它表示FFT的最小频率间隔
%*****对调制信号m(t)求傅里叶变换*****
m=am*cos(2*pi*fm*t); %原调信号
fs=1/ts;
if nargin==2
n1=0;
else
n1=fs/df;
end
for i=1:length(t)-1 %接受信号通过微分器处理
diff_nsfm(i)=(nsfm(i+1)-nsfm(i))./dt;
end
diff_nsfmn = abs(hilbert(diff_nsfm)); %hilbert变换，求绝对值得到瞬时幅度（包络检波）
zero=(max(diff_nsfmn)-min(diff_nsfmn))/2;
2.4 解调过程分析
设输入调频信号为
微分器的作用是把调频信号变成调幅调频波。微分器输出为
包络检波的作用是从输出信号的幅度变化中检出调制信号。包络检波器输出为
称为鉴频灵敏度（ ），是已调信号单位频偏对应的调制信号的幅度，经低通滤波器后加隔直流电容，隔除无用的直流，得
微分器通过程序实现，代码如下：
for i=1:length(t)-1 %接受信号通过微分器处理
nsfm=n+sfm; %生成含高斯白躁声的已调信号（信通
%过信道传输）
%*****************************************
%·*·*·*·*·*·*·*·*·*·*·*·*·*·*·*·
%****************FM解调*******************
diff_nsfm(i)=(nsfm(i+1)-nsfm(i))./dt;
end
diff_nsfmn = abs(hilbert(diff_nsfm)); %hilbert变换，求绝对值得到瞬时幅度（包络检波）
通过M文件绘制出两种不同信噪比解调的输出波形如下：
图5 FM解调
2.
设正弦波通过加性高斯白噪声信道后的信号为
图9调频系统抗噪声性能分析模型
图中带通滤波器的作用是抑制信号带宽以外的噪声。 是均值为零，单边功率谱密度为 的高斯白噪声，经过带通滤波器后变为窄带高斯噪声 。限幅器是为了消除接收信号在幅度上可能出现的畸变。
设调频信号为
故其输入功率为
输入噪声功率为
因此输入信噪比为
在大信噪比条件下，信号和噪声的相互作用可以忽略，这时可以把信号和噪声分开来算，这里，我们可以得到解调器的输出信噪比
其中，白噪声 的取值的概率分布服从高斯分布。
MATLAB本身自带了标准高斯分布的内部函数 。 函数产生的随机序列服从均值为 ，方差 的高斯分布。
正弦波通过加性高斯白噪声信道后的信号为
故其有用信号功率为
噪声功率为
信噪比 满足公式
则可得到公式
我们可以通过这个公式方便的设置高斯白噪声的方差。
在本仿真过程中，我们选择了10db和30db两种不同信噪比以示区别，其时域图如图7和图8。
n2=length(m);
n=2^(max(nextpow2(n1),nextpow2(n2)));
M=fft(m,n);
m=[m,zeros(1,n-n2)];
df1=fs/n; %以上程序是对调制后的信号u求傅里变换
M=M/fs; %缩放，便于在频铺图上整体观察
f=[0:df1:df1*(length(m)-1)]-fs/2; %时间向量对应的频率向量
上式中， 为载波的振幅， 为调频器灵敏度， 为调制信号 的最高频率， 为噪声单边功率谱密度。
我们如若考虑 为单一频率余弦波时的情况，可得到解调器的制度增益为
考虑在宽带调频时，信号带宽为
则可以得到
可以看出，大信噪比时宽带调频系统的信噪比增益是很高的，它与调频指数的立方成正比。可见，加大调频指数 ，可使调频系统的抗噪声性能迅速改善。
Matlab FM调制仿真
引言3
一．课程设计的目的与要求3
1.1课程设计的目的3
1.2课程设计的要求3
二．FM调制解调系统设计3
2.1 FM调制模型的建立4
2.2调制过程分析5
2.3 FM解调模型的建立6
2.4解调过程分析7
2.5高斯白噪声信道特性8
2.6调频系统的抗噪声性能分析11
三．仿真实现12
diff_nsfmn1=diff_nsfmn-zero;
%*****************************************
%·*·*·*·*·*·*·*·*·*·*·*·*·*·*·*·
%**************时域到频域转换**************
ts=0.001; %抽样间隔
图6无噪声条件下已调信号的时域图
图7含小信噪比高斯白噪声已调信号的时域图
图8含大信噪比高斯白噪声已调信号的时域图
2.
从前面的分析可知，调频信号的解调有相干解调和非相干解调两种。相干解调仅适用于窄带调频信号，且需同步信号；而非相干解调适用于窄带和宽带调频信号，而且不需同步信号，因而是FM系统的主要解调方式，所以这里仅仅讨论非相干解调系统的抗噪声性能，其分析模型如图9所示。
图4 FM解调模型
非相干解调器由限幅器、鉴频器和低通滤波器等组成，其方框图如图5所示。限幅器输入为已调频信号和噪声，限幅器是为了消除接收信号在幅度上可能出现的畸变；带通滤波器的作用是用来限制带外噪声，使调频信号顺利通过。鉴频器中的微分器把调频信号变成调幅调频波，然后由包络检波器检出包络，最后通过低通滤波器取出调制信号。
信息源和发送设备统称为发送端。
发送端将信息直接转换得到的较低频率的原始电信号称为基带信号。通常基带信号不宜直接在信道中传输。因此，在通信系统的发送端需将基带信号的频谱搬移（调制）到适合信道传输的频率范围内进行传输。这就是调制的过程。
信号通过信道传输后，具有将信号放大和反变换功能的接收端将已调制的信号搬移（解调）到原来的频率范围，这就是解调的过程。
int_mt(i+1)=int_mt(i)+mt(i)*dt; %求信号m(t)的积分
end %调制，产生已调信号
sfm=am*cos(2*pi*fc*t+2*pi*kf*int_mt); %调制信号
基于Matlab的FM仿真实现
3.3 频率调制（FM ）3.3.1 FM 调制和解调的基本原理频率调制是利用载波的频率变化来传递模拟信息，而振幅保持不变。
也就是说，载波信号的频率随着基带调制信号的幅度变化而改变。
调制信号幅度变大（或变小）时，载波信号的频率也变大（或变小），调制信号幅度变小时，载波信号的频率也变小（或变大）。
在FM 中，FM 信号的瞬时频偏与调制信号m(t)成正比。
因此FM 的信号的时域表达式为：(2.1)式中：A 为载波的恒定振幅；[ωc t+φ(t)]为信号的瞬时相位，记为θ（t ）; φ(t)为相对于载波相位ωc t 的瞬时相位偏移；d[ωc t+φ(t)]/dt 是信号的瞬时角频率，记为ω(t)；而d φ(t)/dt 称为相对于载频ωc 的瞬时频偏。
所谓频率调制（FM ）,是指瞬时频率偏移随调制信号m(t)成比例变化，即(2.2)式中：K f 为调频灵敏度（rad/(s.V)）。
这时相位偏移为：(2.3)因此，上式可改写为(2.4)图2.1 无噪声调制信号FM 调制的实现调频主要有两种方法：直接调频和间接调频。
1）直接调频法调频就是用调制信号控制载波的频率变化。
直接调频就是用调制信号直接去控制载波振荡器的频率，使其按调制信号的规律线性的变化。
()]cos[)(⎰+=ττωd m K t A t s f c FM )()(t m K dt t d f =Φ⎰=Φτd t m K t f )(）（)](cos[)(t t A t S c FM Φ+=ω可以由外部电压控制震荡频率的振荡器叫做压控振荡器器。
每个压控振荡器自身就是一个FM 调制器，因为它的振荡频率正比于输入控制电压，即(2.9) 若用调制信号作控制电压信号，就能产生FM 波。
若被控制的振荡器是LC 振荡器，则只需控制振荡回路的某个电抗元件（L 或C ) ，使其参数随调制信号变化。
目前常用的电抗元件是变容二极管。
用变容二极管实现直接调频，由于电路简单，性能良好，已成为目前最广泛采用的调频电路之一。
基于MATLAB模拟调制系统的仿真设计
基于MATLAB模拟调制系统的仿真设计调制是无线通信系统中的重要环节，主要用于在传输信号过程中对信号进行编码和解码，以实现信号的传输和接收。
MATLAB作为一种强大的数学仿真工具，可以方便地进行调制系统的仿真设计。
调制系统一般包括三个主要部分：调制器、信道和解调器。
调制器负责将发送信号进行编码，以适应信道传输的需求；信道主要是指无线信号在传输过程中的传播环境，会受到各种影响，如多径效应、噪声等；解调器对接收到的信号进行解码，恢复出原始信号。
在MATLAB中，可以利用其信号处理、通信和仿真工具箱来进行调制系统的仿真设计。
以下是一个基于MATLAB的调制系统的仿真设计流程：1.确定调制方式：首先确定要使用的调制方式，比如常见的调制方式有调幅（AM）、调频（FM）、相位调制（PM）等。
根据需求选择合适的调制方式。
2.信号生成：使用MATLAB的信号处理工具箱生成原始信号。
可以选择不同的函数生成不同的信号，如正弦信号、方波信号、高斯脉冲等。
3.调制器设计：根据选择的调制方式，设计相应的调制器。
比如对于AM调制，可以通过将原始信号与载波进行乘法运算来实现；对于FM调制，可以通过改变载波频率的方式来实现。
在MATLAB中，可以使用相关函数来实现这些调制方式。
4.信号传输：将调制后的信号传输到信道中。
可以在仿真中模拟不同的信道情况，如加入噪声、多径效应等。
MATLAB提供了相关函数来模拟这些信道效应。
5.解调器设计：设计相应的解调器以恢复原始信号。
解调器的设计与调制器的设计相对应。
在MATLAB中，可以使用相关函数来实现解调器。
6.信号分析：对仿真结果进行分析。
可以通过绘制波形图、功率谱密度图等来观察信号在传输过程中的变化。
除了上述基本的仿真设计流程外，还可以在仿真过程中加入其他功能，如信号压缩、信号变换等。
MATLAB提供了大量的工具箱，可以方便地实现这些功能。
总之，基于MATLAB的调制系统仿真设计可以方便地模拟调制系统的工作过程，以及对不同信道效应的影响。
基于MATLAB的模拟信号频率调制与解调分析
基于MATLAB的模拟信号频率调制与解调分析信号频率调制（FM）是一种将信息信号调制到载频波形上以便在传输过程中保持信号质量的技术。
本文将基于MATLAB对信号频率调制与解调进行分析与模拟。
首先，我们需要生成一个调制信号。
以正弦信号为例，通过改变该信号的频率来模拟调制信号。
我们可以使用MATLAB的信号处理工具箱中的`fmmod(`函数来实现这一点。
以下是一个示例代码：```matlabt = 0:1/fs:1; % 时间向量fc = 2000; % 载频频率fm = 100; % 调制信号频率m = sin(2*pi*fm*t); % 调制信号modulatedSignal = fmmod(m, fc, fs); % 使用fmmod进行调频调制subplot(2,1,1);plot(t, m);title('调制信号');xlabel('时间');ylabel('振幅');subplot(2,1,2);title('调制后信号');xlabel('时间');ylabel('振幅');```上述代码中，我们定义了采样频率、时间向量、载频频率和调制信号频率，并生成了调制信号。
然后，我们使用`fmmod(`函数将调制信号调制到载频波形上。
最后，我们用两个子图分别显示调制信号和调制后信号。
接下来，我们将对调制后的信号进行解调以还原原始信号。
我们可以使用MATLAB的信号处理工具箱中的`fmdemod(`函数。
以下是一个示例代码：```matlabdemodulatedSignal = fmdemod(modulatedSignal, fc, fs); % 使用fmdemod进行解调subplot(2,1,1);plot(t, modulatedSignal);title('调制后信号');xlabel('时间');ylabel('振幅');subplot(2,1,2);title('解调后信号');xlabel('时间');ylabel('振幅');```上述代码中，我们使用`fmdemod(`函数对调制后的信号进行解调。

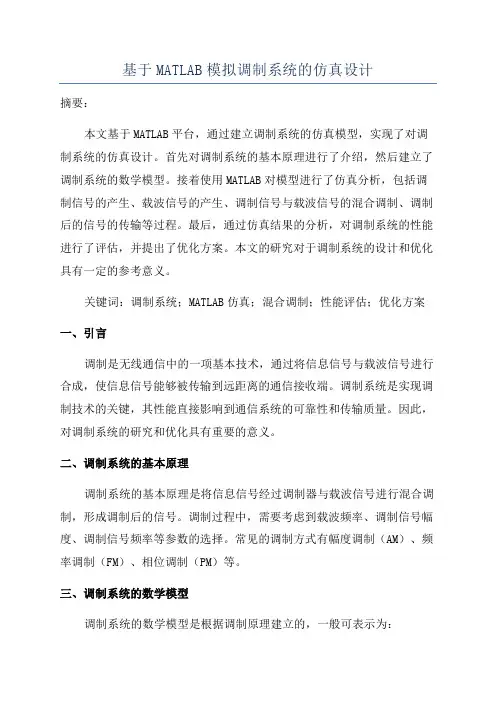

基于MATLAB模拟调制系统的仿真设计
基于MATLAB模拟调制系统的仿真设计摘要：本文基于MATLAB平台，通过建立调制系统的仿真模型，实现了对调制系统的仿真设计。
首先对调制系统的基本原理进行了介绍，然后建立了调制系统的数学模型。
接着使用MATLAB对模型进行了仿真分析，包括调制信号的产生、载波信号的产生、调制信号与载波信号的混合调制、调制后的信号的传输等过程。
最后，通过仿真结果的分析，对调制系统的性能进行了评估，并提出了优化方案。
本文的研究对于调制系统的设计和优化具有一定的参考意义。
关键词：调制系统；MATLAB仿真；混合调制；性能评估；优化方案一、引言调制是无线通信中的一项基本技术，通过将信息信号与载波信号进行合成，使信息信号能够被传输到远距离的通信接收端。
调制系统是实现调制技术的关键，其性能直接影响到通信系统的可靠性和传输质量。
因此，对调制系统的研究和优化具有重要的意义。
二、调制系统的基本原理调制系统的基本原理是将信息信号经过调制器与载波信号进行混合调制，形成调制后的信号。
调制过程中，需要考虑到载波频率、调制信号幅度、调制信号频率等参数的选择。
常见的调制方式有幅度调制（AM）、频率调制（FM）、相位调制（PM）等。
三、调制系统的数学模型调制系统的数学模型是根据调制原理建立的，一般可表示为：$s(t) = A_c \cdot (1 + m \cdot \cos(f_m \cdot t)) \cdot\cos(f_c \cdot t)$其中，$s(t)$表示调制后的信号，$A_c$为载波幅度，$m$为调制系数，$f_m$为调制信号频率，$f_c$为载波频率。
四、MATLAB仿真设计4.1调制信号的产生通过MATLAB生成调制信号，并将其绘制出来，以便后续的仿真分析。
4.2载波信号的产生通过MATLAB生成载波信号，并将其绘制出来，以便后续的仿真分析。
4.3调制信号与载波信号的混合调制将调制信号与载波信号进行混合调制，并将调制后的信号绘制出来，以便后续的仿真分析。
FM信号的MATLAB仿真设计
FM信号的MATLAB仿真设计FM调制是一种常见的调制技术，广泛应用于无线通信、广播等领域。
本文将介绍如何使用MATLAB进行FM信号的仿真设计。
主要包括以下几个方面的内容：FM调制原理、MATLAB信号处理工具箱、FM信号的MATLAB仿真设计。
一、FM调制原理FM调制（Frequency Modulation）是一种连续变化载波频率以控制信号的调制方法。
FM调制的原理是改变载波频率的偏差与调制信号幅度的关系，以实现信号的传输。
FM调制的公式如下所示：\[ s(t) = A_c \cos{(2\pi f_c t + \int_{0}^{t}k_fm(\tau)d\tau)} \]其中，\(s(t)\)表示输出的调制信号，\(A_c\)为载波幅度，\(f_c\)为载波频率，\(m(t)\)为调制信号，\(k_f\)为调制指数，其表示了频率与幅度之间的关系。
二、MATLAB信号处理工具箱MATLAB提供了强大的信号处理工具箱，其中包括了许多用于信号调制与解调的函数和工具。
该工具箱提供了丰富的函数，如modulate、demodulate等，用于实现各种调制和解调方法。
下面将介绍如何使用MATLAB进行FM信号的仿真设计。
1.创建载波信号首先，需要创建一个载波信号。
可以使用MATLAB的sin函数生成一个正弦信号作为载波信号。
假设载波频率为1000Hz，采样频率为8000Hz，持续时间为1秒，代码如下：\[f_c=1000;\]\[ fs = 8000; \]\[ t = 0:1/fs:1; \]\[ carrier = sin(2*pi*f_c*t); \]2.创建调制信号然后，需要创建一个调制信号。
仿真中常用的调制信号包括正弦信号、方波信号、三角波信号等。
这里以正弦信号为例，假设调制信号频率为200Hz，代码如下：\[f_m=200;\]\[ modulation = sin(2*pi*f_m*t); \]3.进行FM调制接下来，使用MATLAB的modulate函数对载波信号进行FM调制。
MATLAB FM仿真报告
实验二FM仿真一实验题目假设基带信号，载波频率为20kHz，FM的频率偏移常数为5kHz/V。
仿真产生FM信号，观察已调信号的波形和频谱。
二基本原理单音频信号经FM调制后的表达式为其中调制指数。
同实验一中相仿，定义必要的仿真参数，在此基础上可得到载波信号和调制信号。
根据可得到频偏，由此可写出最终的FM信号的表达式进行仿真计算。
对FM信号进行傅里叶变换可得频谱特性，变换依旧使用实验一中给出的t2f.m函数。
三仿真方案四仿真源代码cleart1=0.1; %调制信号的时域范围fs=600000; %抽样频率ts=1/fs; %采样率t=-t1:ts:t1;fc=20000; %设定载波频率fc=20kHzs=cos(2*pi*fc*t); %生成载波figureplot(t,s);xlabel('时间');ylabel('幅度');title('载波波形');grid onaxis([-0.0001 0.0001 -2 2]);fm=250; %设定调制信号频率kf=5000;x=sin(2*pi*4*fm*t)+2*cos(2*pi*2*fm*t)+4*sin(2*pi*fm*t+pi/3);%生成调制信号figure;plot(t,x);grid onxlabel('t');ylabel('x');axis([0 0.01 -10 10])title('调制信号波形')figurea=fftshift(fft(x));f=linspace(-fs/2,fs/2,length(t)); plot(f,abs(a));grid onxlabel('ffrequence(Hz)');ylabel('powerspectrum(x)');axis([-1500 1500 0 100]);title('调制信号频谱图');figurephi=2*pi*kf*cumsum(x)*ts;y=cos(2*pi*fc*t+phi);plot(t,y);grid onxlabel('t(s)');ylabel('y');axis([0 0.01 -5 5]);b=fft(y,1024);f=(0:length(b)-1)*fs/length(b)-fs/2; title('已调信号波形');figureplot(f,abs(b));grid onxlabel('frequence(Hz)');ylabel('powerspectrum(x)');axis([-300000 300000 0 200]); title('已调信号频谱图');grid on五实验结果及分析1.调制信号波形极其频谱图根据调制信号表达式可知信号x由三个正弦波相加而成，其中三个正弦波频率符合频率频谱图所示。
基于matlab的fm系统调制与解调的仿真课程设计
基于matlab的fm系统调制与解调的仿真课程设计课程设计题目：基于MATLAB的FM系统调制与解调的仿真一、设计任务与要求1.设计并实现一个简单的FM（调频）调制和解调系统。
2.使用MATLAB进行仿真，分析系统的性能。
3.对比和分析FM调制和解调前后的信号特性。
二、系统总体方案1.系统组成：本设计包括调制器和解调器两部分。
调制器将低频信号调制到高频载波上，解调器则将已调制的信号还原为原始的低频信号。
2.调制方式：采用线性FM调制方式，即将低频信号直接控制高频载波的频率变化。
3.解调方式：采用相干解调，通过与本地载波信号相乘后进行低通滤波，以恢复原始信号。
三、调制器设计1.实现方式：使用MATLAB中的modulate函数进行FM调制。
2.参数设置：选择合适的载波频率、调制信号频率以及调制指数。
3.仿真分析：观察调制后的频谱变化，并分析其特性。
四、解调器设计1.实现方式：使用MATLAB中的demodulate函数进行FM解调。
2.参数设置：选择与调制器相同的载波频率、低通滤波器参数等。
3.仿真分析：观察解调后的频谱变化，并与原始信号进行对比。
五、系统性能分析1.信噪比（SNR）分析：通过改变输入信号的信噪比，观察解调后的输出性能，绘制信噪比与误码率（BER）的关系曲线。
2.调制指数对性能的影响：通过改变调制指数，观察输出信号的性能变化，并分析其影响。
3.动态范围分析：分析系统在不同输入信号幅度下的输出性能，绘制动态范围曲线。
六、实验数据与结果分析1.实验数据收集：根据设计的系统方案进行仿真实验，记录实验数据。
2.结果分析：根据实验数据，分析系统的性能指标，并与理论值进行对比。
总结实验结果，提出改进意见和建议。
七、结论与展望1.结论：通过仿真实验，验证了基于MATLAB的FM系统调制与解调的可行性。
实验结果表明，设计的系统具有良好的性能，能够实现低频信号的FM调制和解调。
通过对比和分析，得出了一些有益的结论，为进一步研究提供了基础。
模拟频率调制系统的Matlab仿真
实验三：模拟频率调制系统的Matlab仿真
实验内容
1、构建一个FM系统，要求：
信号：100Hz
载波：10000Hz
调频指数：自定
信道SNR：15dB
观察出：
（1）FM信号调制输出波形
（2）FM信号调制输出的功率
（3）FM信号调制输出的频谱图
（4）加入噪声的功率测量值
（5）加入噪声后的FM波形和频谱图
2、设计并采用锁相环的进行FM解调，设计并实验锁相环解调模型。
写出设计原理和参数配置。
实验过程
1、FM系统如下
（1）FM信号调制输出波形
（2）FM信号调制输出的功率
（3）FM信号调制输出的频谱图
（4）加入噪声的功率测量值
（5）加入噪声后的FM波形和频谱图
频谱：
3、设计并采用锁相环的进行FM解调，设计并实验锁相环解调模型。
写出设计原理和参数配置。
设计原理：
模型：
参数配置：
遇到的问题和解决办法
1、MATLAB版本与实验室不一样，有些模块参数不会配置
2、FM工作原理不知道，通过查阅资料，再结合课件，建立出模型
实验总结
通过本次实验学习了FM调制系统的波形仿真，和一般系统的调制与解调；用simulink模块库中调制和解调模块搭建系统。
matlab FM调制仿真
Matｌab FＭ调制仿真ﻬ目录引言ﻩ错误!未定义书签。
一、课程设计得目得与要求 ............. 错误!未定义书签。
1、1课程设计得目得 .............. 错误!未定义书签。
1、2课程设计得要求ﻩ错误!未定义书签。
二、FM调制解调系统设计.............. 错误!未定义书签。
2、1FM调制模型得建立......... 错误!未定义书签。
2、2调制过程分析.................... 错误!未定义书签。
2、3FM解调模型得建立......... 错误!未定义书签。
2、４解调过程分析ﻩ错误!未定义书签。
２、５高斯白噪声信道特性ﻩ错误!未定义书签。
2、6调频系统得抗噪声性能分析ﻩ错误!未定义书签。
三、仿真实现ﻩ错误!未定义书签。
3、１ＭATLAB源代码............ 错误!未定义书签。
3、2仿真结果 .......................... 错误!未定义书签。
四、心得体会ﻩ错误!未定义书签。
五、参考文献..................................... 错误!未定义书签。
引言本课程设计用于实现ＤSＢ信号得调制解调过程。
信号得调制与解调在通信系统中具有重要得作用。
调制过程就就是一个频谱搬移得过程,它就就是将低频信号得频谱搬移到载频位置。
解调就就是调制得逆过程,即就就是将已调制得信号还原成原始基带信号得过程。
信号得接收端就就就是通过解调来还原已调制信号从而读取发送端发送得信息。
因此信号得解调对系统得传输有效性与传输可靠性有着很大得影响。
调制与解调方式往往决定了一个通信系统得性能。
双边带DSB信号得解调采用相干解调法,这种方式被广泛应用在载波通信与短波无线电话通信中。
一、课程设计得目得与要求1、1 课程设计得目得通过《ＦM调制解调系统设计与防真》得课程设计,掌握通信原理中模拟信号得调制与解调、数字基带信号得传输、数字信号得调制与解调,模拟信号得抽样、量化与编码与信号得最佳接收等原理。
FM调制解调系统设计与仿真汇总
基于Matlab 的FM 调制解调仿真叶傻逼 白痴NO.11.1 FM 调制模型的建立图2 FM 调制模型其中，()m t 为基带调制信号，设调制信号为()cos(2)m m t A f t π=设正弦载波为()cos(2)c c t f t π=信号传输信道为高斯白噪声信道，其功率为2σ。
1.2 调制过程分析在调制时，调制信号的频率去控制载波的频率的变化，载波的瞬时频偏随调制信号()m t 成正比例变化，即()()f d t K m t dtϕ=式中，f K 为调频灵敏度（()rad s V •）。
这时相位偏移为()()f t K m d ϕττ=⎰则可得到调频信号为()cos ()FM c f s t A t K m d ωττ⎡⎤=+⎣⎦⎰调制信号产生的M 文件：dt=0.001; %设定时间步长t=0:dt:1.5; %产生时间向量am=15; %设定调制信号幅度←可更改 fm=15; %设定调制信号频率←可更改 mt=am*cos(2*pi*fm*t); %生成调制信号fc=50; %设定载波频率←可更改 ct=cos(2*pi*fc*t); %生成载波 kf=10; %设定调频指数 int_mt(1)=0; %对mt 进行积分 for i=1:length(t)-1int_mt(i+1)=int_mt(i)+mt(i)*dt; endsfm=am*cos(2*pi*fc*t+2*pi*kf*int_mt); %调制，产生已调信号0.51 1.5-10010时间t调制信号的时域图0.511.5-101时间t载波的时域图00.51 1.5-10010时间t已调信号的时域图图3 FM 调制1.3 FM 解调模型的建立调制信号的解调分为相干解调和非相干解调两种。
相干解调仅仅适用于窄带调频信号，且需同步信号，故应用范围受限；而非相干解调不需同步信号，且对于NBFM 信号和WBFM 信号均适用，因此是FM 系统的主要解调方式。
