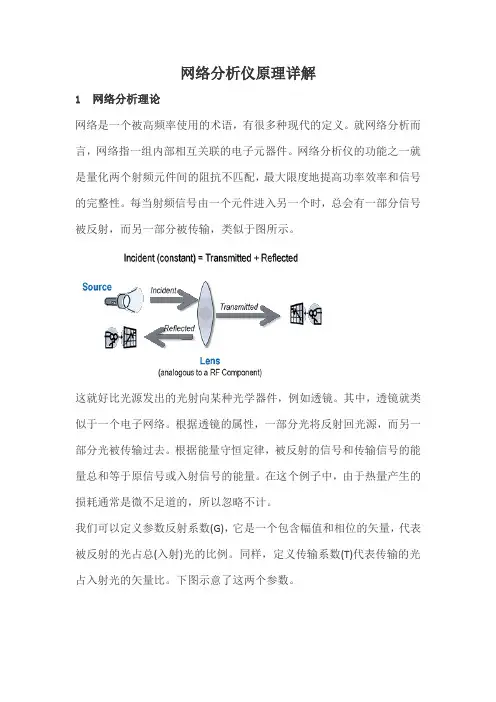

网络分析仪原理详解1 网络分析理论网络是一个被高频率使用的术语，有很多种现代的定义。
就网络分析而言，网络指一组内部相互关联的电子元器件。
网络分析仪的功能之一就是量化两个射频元件间的阻抗不匹配，最大限度地提高功率效率和信号的完整性。
每当射频信号由一个元件进入另一个时，总会有一部分信号被反射，而另一部分被传输，类似于图所示。
这就好比光源发出的光射向某种光学器件，例如透镜。
其中，透镜就类似于一个电子网络。
根据透镜的属性，一部分光将反射回光源，而另一部分光被传输过去。
根据能量守恒定律，被反射的信号和传输信号的能量总和等于原信号或入射信号的能量。
在这个例子中，由于热量产生的损耗通常是微不足道的，所以忽略不计。
我们可以定义参数反射系数(G)，它是一个包含幅值和相位的矢量，代表被反射的光占总(入射)光的比例。
同样，定义传输系数(T)代表传输的光占入射光的矢量比。
下图示意了这两个参数。
通过反射系数和传输系数，我们就可以更深入地了解被测器件(DUT-device under test)的性能。
回顾光的类比，如果DUT是一面镜子，你会希望得到高反射系数。
如果DUT是一个镜头，你会希望得到高传输系数。
而太阳镜可能同时具有反射和透射特性。
通过反射系数和传输系数，你可以更深入地了解被测器件(DUT)的性能。
回顾光的类比，如果DUT是一面镜子，你会希望得到高反射系数。
如果DUT是一个镜头，你会希望得到高传输系数。
而太阳镜可能同时具有反射和透射特性。
电子网络的测量方式与测量光器件的方式类似。
网络分析仪产生一个正弦信号，通常是一个扫频信号。
DUT响应时，会传输并且反射入射信号。
传输和反射信号的强度通常随着入射信号的频率发生变化。
DUT对于入射信号的响应是DUT性能以及系统特性阻抗不连续性的表征。
例如，带通滤波器的带外具有很高的反射系数，带内则具有较高的传输系数。
如果DUT 略微偏离特性阻抗则会造成阻抗失配，产生额外的非期望响应信号。
网络分析仪基本操作介绍
网络分析仪基本操作介绍一、概述随着信息技术的飞速发展，网络已成为现代生活和工作中不可或缺的一部分。
为了更好地分析和优化网络性能，网络分析仪作为一种重要的测试工具被广泛应用。
网络分析仪基本操作介绍对于使用者来说至关重要，本文将详细介绍网络分析仪的基本操作，帮助读者更好地理解和使用这一强大的工具。
网络分析仪主要用于测量网络中的各项参数，如信号的频率响应、失真度、噪声系数等，以评估网络性能。
通过掌握网络分析仪的基本操作，使用者可以准确地分析网络中的各种问题，并找到相应的解决方案。
本文旨在让读者了解网络分析仪的基本功能、操作方法和使用注意事项，以便在实际应用中能够准确、高效地使用网络分析仪。
1. 介绍网络分析仪的重要性和应用领域随着互联网技术的飞速发展和信息通信技术的日益成熟，网络已经成为了我们日常生活与工作中不可或缺的重要部分。
为了确保网络的稳定、高效和安全运行，网络分析仪成为了必不可少的重要工具。
因此本文将为大家介绍网络分析仪的基本操作，本文将重点阐述的第一部分，是关于网络分析仪的重要性和应用领域。
在当今信息化社会，网络已经渗透到各行各业和千家万户的日常生活中。
无论是企业级的复杂网络系统，还是家庭用户的日常网络连接，网络的性能优化和故障排查成为了保证业务连续性和生活质量的关键环节。
网络分析仪在这一点上发挥着至关重要的作用，它可以对网络信号进行捕捉、分析和可视化处理，帮助工程师和IT专家迅速定位网络问题，提供准确的数据分析和解决方案。
因此网络分析仪是维护网络正常运行、提升网络性能的关键工具。
网络分析仪的应用领域非常广泛，几乎涵盖了所有涉及网络通信的领域。
以下列举几个主要应用领域：通信行业：在网络规划、部署和维护阶段，网络分析仪用于测试和优化无线和有线通信网络。
通过对信号质量的精确分析，确保通信的稳定和高效。
网络安全领域：网络分析仪通过深度分析网络流量和行为模式，有助于发现潜在的安全威胁，帮助防御各种网络安全攻击。
矢量网络分析仪原理和使用方法课件
THANK YOU
矢量网分析原理和使用法
• 矢量网络分析仪工作原理 • 矢量网络分析仪使用方法 • 矢量网络分析仪应用实例 • 矢量网络分析仪常见问题及解决方
案 • 矢量网络分析仪未来发展趋势
01
矢量网络分析仪概述
定义与特点
定义 特点
矢量网络分析仪的用途
电子设备测试与调试
材料电磁特性测量
用于测试和调试电子设备的网络参数， 如放大器、滤波器、混频器等。
01
信号分离
02
信号分离方式
03
信号分离原理
矢量测量原理
矢量测量 矢量测量方式 矢量测量原理
03
矢量网络分析仪使用方法
开箱与安装
01
02
03
打开包装
安装
校准
操作界面与设置
界面介绍
设置参数
保存设置
数据采集与分析
数据采集 数据处理 结果解读
04
矢量网络分析仪应用实例
通信系统测试
通信系统测试 信号完整性分析 无线通信测试
详细描述
为了解决数据失真问题，需要对仪器进行定期校准和维护，确保仪器处于良好的 工作状态。同时，在测试过程中，可以采用一些补偿算法和技术来减小数据失真。
仪器校准问题
总结词 详细描述
06
矢量网络分析仪未来发展趋势
高频率测试技术
毫米波和太赫兹频段测试
随着通信技术的发展，毫米波和太赫兹频段的应用越来越广泛，对矢量网络分析仪的高频率测试技术提出了更高 的要求。
电子元件性能测试
元件参数测量
1
微波元件测试
2
可靠性分析
3
雷达系统测试
雷达散射特性测试
网络分析仪原理及操作培训
网络分析仪原理
深入探讨网络分析仪的基本原理，包括信号解析、频谱分析和波动分析。了解其在网络故障诊断中的关键作用。
网络分析仪操作说明
1
连接设备
学习如何正确连接网络分析仪与被测设备，并确保准确的信号采集。
2
设置测量参数
详细了解如何根据需求设置测量参数，包括频率范围、带宽和增益等。
网络分析仪操境因素 的影响，尽量在低干扰环境 下进行测量。
正确校准
定期校准仪器，确保测量结 果的准确性和可靠性。
数据解读
学会正确解读测量数据，结 合实际场景进行问题分析和 故障排查。
网络分析仪常见问题及解决方法
无法连接设备
检查网络连接、设备设置以及驱 动程序是否正确安装。
测量结果异常
测量精度问题
排查设备故障、信号干扰等因素， 并参考厂商文档进行适当的疑难 解答。
检查仪器校准情况，保证测量结 果的准确性。
网络分析仪的应用案例
1
无线网络排障
利用网络分析仪分析无线信号，定位并解决无线网络中的故障。
2
网络容量规划
通过测量网络流量和带宽利用率，优化网络规划和资源分配。
3
网络安全检测
通过监测网络流量和识别异常行为，发现并抵御潜在的网络安全威胁。
网络分析仪在电信行业中的重 要性和作用
介绍网络分析仪在电信行业中的广泛应用，包括网络故障排查、网络优化和 服务质量保障。
3
执行测量
掌握如何进行各种测量操作，比如频谱分析、时域分析和网络监测等。
网络分析仪使用的主要功能和特点
1 频谱分析
通过频率分析技术，准确 测量并显示信号的频谱分 布。
2 时域分析
网络分析仪原理
网络分析仪原理
网络分析仪主要通过发送探测信号并测量信号的特征来分析和评估网络的性能和状态。
其原理可以分为以下几个方面：
1. 频谱分析原理：网络分析仪能分析信号在频域上的特性，通过将信号转换成频谱图并对其进行解读。
频谱图展示了信号中不同频率成分的能量分布情况，可以帮助判断信号存在的频率偏移、干扰等问题。
2. 时域分析原理：网络分析仪能分析信号在时间域上的特性，通过观察信号的波形和脉冲响应来判断信号的传输质量和故障情况。
时域分析可以检测信号的时延、失真、抖动等问题，有助于确定网络中的传输问题。
3. 调制解调原理：网络分析仪可以对不同的调制方式进行解调和分析。
通过解调信号，可以还原出原始信号并进行分析，帮助判断调制方式选择是否正确和信号传输是否完整。
4. 数据采样原理：网络分析仪通过对信号进行快速高精度的数据采样，获取信号的采样值，并将采样数据传输给计算机进行分析和显示。
数据采样精度和速度对准确定位和分析信号的特征至关重要。
5. 数据处理原理：网络分析仪对采样数据进行处理和分析，可以计算出一系列指标和参数，如频谱功率、频谱带宽、时延、串扰等，用于评估网络的性能和问题。
6. 数据显示原理：网络分析仪将分析处理后的数据通过显示器进行展示，以图形、数字等形式呈现给用户。
用户可以直观地观察数据并进行判断和分析，从而对网络进行优化和故障排除。
通过以上原理，网络分析仪可以帮助用户对网络的性能进行全面评估和分析，提供有力的技术支持和帮助。
网络分析仪的作用及原理介绍
网络分析仪的作用及原理介绍一.每周1.工作内容：*检查校准因数（服务要求）*抽动泵管，喷洒硅酮润滑后复位2.操作步骤：CONFIGURATION二.每月1.工作内容：*用注射器冲洗取样管线*检查试剂是否需要更换*用12.5%的次氯酸钠溶液冲洗取样管，再用清水漂洗干净（注意：有腐蚀性，操作时需佩戴防护手套和防护眼镜）*用硅酮喷洒润滑泵管*检查取样杯，假如有污垢予以清除。
2.操作步骤：*拆下泵管卡盒*将注射器连接到取样管进口*按以下要求在“SERVICE”中设置V1:S,P1:g,P2:s,V2:S*将清洁剂添加到取样口三.每3个月1.工作内容：*冲洗排放管线*用10%的氨水冲洗全部胶管，然后取样至少30分钟*旋转泵管2.操作步骤*检查备用电池（电池寿命一般接近5年）*检查电缆及其连接注意：每年的功能检查是保养合同的构成部分，可以布置本地的服务机构进行四.每6个月工作内容：*更换泵管*更换阀管全自动在线水中氨氮分析仪，可适用于多种水质如河水、地表水和工业废水。
网络分析仪的作用及原理介绍网络分析仪是在四端口微波反射计的基础上进展起来的，是一种功能强大的仪器，正确使用时，可以实现极高的精度，尤其在测量无线射频（RF）元件和设备的线性特性方面特别有用。
下文我将跟大家介绍一下它的作用，功能以及工作原理：网络分析仪的作用：网络分析仪是测量网络参数的一种新型仪器，可直接测量有源或无源、可逆或不可逆的双口和单口网络的复数散射参数，并以扫频方式给出各散射参数的幅度、相位频率特性。
网络分析仪是在四端口微波反射计（见驻波与反射测量）的基础上进展起来的。
在60时代中期实现自动化，利用计算机按肯定误差模型在每一频率点上修正由定向耦合器的定向性不完善、失配和窜漏等而引起的误差，从而使测量精准明确度大为提高，可实现计量室中精密的测量线技术的测量精准明确度，而测量速度提高数十倍。
网络分析仪使用广泛，在网络故障检测和维护上作用明显，它重要有五大功能：1、频标功能：有四种频标方式可供选则，便利测量读数，详见频标操作说明部分。
网络分析仪培训资料
网络分析仪培训资料在当今的电子通信领域，网络分析仪作为一种重要的测试测量仪器，发挥着不可或缺的作用。
无论是研发新型电子设备，还是对现有网络进行维护和优化，都离不开网络分析仪的精准测量和分析。
为了帮助大家更好地掌握网络分析仪的使用方法和技术，本文将对其进行详细的介绍和培训。
一、网络分析仪的基本原理网络分析仪是一种用于测量网络参数的仪器，它可以测量诸如反射系数、传输系数、阻抗、增益、相位等参数。
其基本原理是通过向被测网络施加激励信号，并测量响应信号，然后通过计算和分析得到网络的各种参数。
网络分析仪通常由信号源、接收机、测试装置和数据分析处理单元组成。
信号源产生特定频率和功率的测试信号，接收机用于测量被测网络的响应信号。
测试装置则将测试信号和响应信号进行适当的处理和转换，以便于数据分析处理单元进行计算和分析。
二、网络分析仪的类型根据不同的应用需求和测量精度，网络分析仪可以分为多种类型。
常见的有标量网络分析仪和矢量网络分析仪。
标量网络分析仪主要测量信号的幅度特性，如衰减和增益等。
它相对简单，价格较低，但无法提供相位信息。
矢量网络分析仪则不仅可以测量信号的幅度，还可以测量相位信息，能够更全面地描述被测网络的特性。
但矢量网络分析仪通常价格较高，操作也相对复杂。
此外，还有手持式网络分析仪和台式网络分析仪之分。
手持式网络分析仪便于携带，适用于现场测试；台式网络分析仪则精度更高，功能更强大，适用于实验室和研发环境。
三、网络分析仪的主要技术指标在选择和使用网络分析仪时，需要了解一些重要的技术指标，以确保其能够满足测量需求。
1、频率范围：网络分析仪能够测量的频率范围，这是根据具体的应用需求来选择的。
2、测量精度：包括幅度精度和相位精度，精度越高，测量结果越准确。
3、动态范围：表示网络分析仪能够测量的最大信号和最小信号之间的比值。
4、分辨率：指能够分辨的最小频率间隔和幅度变化。
四、网络分析仪的操作步骤1、连接设备首先，将网络分析仪与被测网络正确连接。
网络分析仪及其使用
网络分析仪（一）一、概述对工作在高频的电子电路特性的正确表征提出了某些独特的要求。
在高频上，工作波长变得可与电路元器件的实际尺寸相比拟，这便导致电路性能呈分布属性。
与其描述特定电路节点处的电压和电流，不如描述传输媒质中的电波如何对其路径上的元件作出相应更为适当。
网络分析仪是为精确和高效率地表征射频（RF）元件随频率变化的特性而发展起来的一类仪器。
网络分析仪是通过在所考察频率范围内的激励---响应测试来建立线性网络的传递和（或）阻抗特性的数据模型的过程。
在高于1MHz的频率上，集总元件实际上变成由基本元件加上寄生现象，如杂散电容、引线电感和未知吸收损耗组成的“电路”。
由于寄生现象取决于各个别器件及其结构，故它们几乎不可能被预示。
高于1GHz时，元件的几何尺寸可以与信号波长相比拟，从而增强了由于器件结构而引起的电路性能变化。
网络分析一般局限于确定线性网络。
因为线性条件的约束，受正弦波激励的网络产生正弦波输出，故正弦波测试是表征幅度和相位随频率变化的理想方法。
二、元件特性射频（频率低于3GHz）能量或微波（频率在3～30GHz范围）能量可以比作光波。
入射到被测件（DUT）上的能量或是被器件反射，或是通过器件传输（如下图）。
入射到被测件上的波的反射特性和传输特性通过测量两个新产生的波之间的幅度比和相位差，就可能确定器件的反射（阻抗）特性和传输（增益）特性1、反射和传输有许多用来描述这些特性的术语。
某些特性只利用幅度信息（标量）。
而另一些特性则包含幅度和相位两种信息（矢量）。
若器件上的入射波表示为V INCID，则V INCID与I INCID之比称为传输系统的特性阻抗Z0，端接传输系统的器件具有所谓负载阻抗Z L的输入阻抗，于是，几个重要的器件特性可以定义为：反射术语：=V REFLEC/V INCID=(Z L-Z0)/(Z L+Z0)式中为器件反射系数；V INCID为测试器件上的入射波；V REFLEC为测试器件上的反射波；Z0为传输媒质的特性阻抗；Z L为测试器件的阻抗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络分析仪工作原理及使用要点本文简要介绍41所生产的AV3６2O矢量网络分析的测量基本工作原理以及正确使用矢量网络分析测量电缆传输及反射性能的注意事项。
1.DUT对射频信号的响应矢量网络分析仪信号源产生一测试信号，当测试信号通过待测件时,一部分信号被反射,另一部分则被传输。
图１说明了测试信号通过被测器件（DUT)后的响应。
图1 DUT 对信号的响应2.整机原理：矢量网络分析仪用于测量器件和网络的反射特性和传输特性,主要包括合成信号源、Ｓ参数测试装置、幅相接收机和显示部分。
合成信号源产生3０k~6GHz的信号,此信号与幅相接收机中心频率实现同步扫描;S参数测试装置用于分离被测件的入射信号Ｒ、反射信号Ａ和传输信号Ｂ；幅相接收机将射频信号转换成频率固定的中频信号，为了真实测量出被测网络的幅度特性、相位特性，要求在频率变换过程中,被测信号幅度信息和相位信息都不能丢失,因此必须采用系统锁相技术；显示部分将测量结果以各种形式显示出来。
其原理框图如图2所示:图２矢量网络分析仪整机原理框图矢量网络分析内置合成信号源产生３０ｋ~6ＧHz的信号,经过S参数测试装置分成两路,一路作为参考信号R,另一路作为激励信号,激励信号经过被测件后产生反射信号A和传输信号B,由S参数测试装置进行分离,R、A、B三路射频信号在幅相接收机中进行下变频，产生４kＨz的中频信号,由于采用系统锁相技术,合成扫频信号源和幅相接收机同在一个锁相环路中，共用同一时基,因此被测网络的幅度信息和相位信息包含在４ｋHｚ的中频信号中,此中频信号经过A/D模拟数字变换器转换为数字信号，嵌入式计算机和数字信号处理器（DＳP)从数字信号中提取被测网络的幅度信息和相位信息,通过比值运算求出被测网络的Ｓ参数，最后把测试结果以图形或数据的形式显示在液晶屏幕上。
◆合成信号源：由3～6GＨz YIG振荡器、3．8GHz介质振荡器、源模块组件、时钟参考和小数环组成。
◆测试装置:由定向耦合器和开关构成，用于分离反射信号和入射信号。
◆接收机:由取样/混频器、中频处理和数字信号处理等部分组成,用于信号的下变频及中频数字信号处理。
◆显示：由图形处理器、高亮度LＣD 显示器、逆变器组成,用于字符和图形的高亮度、高速显示。
3．优化测量结果３.１校准连接器件的精心选择要获得正确的测量结果，校准件(负载、开路、短路）、适配器(双阳、双阴、阴阳)、连接器及测量连接电缆等都必须保持其优良的性能,即上述校准连接器件的反射要比被测样品的反射小的多（即回波损耗大10dB，至少也得大6ｄＢ）。
举例来说：如果被测样品的回波损耗要求大于２0ｄB，则校准连接器件的回波损耗则要大于3０dB，至少也要大于26dB，即反射至少小一倍。
3.2如何精确测量较大电缆的衰减（损耗)具有较大长度(电延迟）的电缆,它们在测量时需注意一些特别的问题。
长电缆的测量要选择正确的扫描时间,否则会使测量结果产生误差。
在较快的扫描速度下,矢量网络分析的幅度响应会下降或看起来失真，表现为电缆比它实际的损耗大得多,只有在较慢的、合适的扫描速度下，测量结果才会正确。
本节描述了导致这种情况的原因及如何精确测量较长电缆的衰减。
当用矢量网络分析测量长电缆时,由于矢量网络分析扫描时频率随时间改变,因此，电缆的延迟在矢量网络分析的输入和输出信号之间将导致频率的漂移。
频率漂移ΔF等于扫描速度和时间延迟的乘积：ΔF=dF/dt×ΔT ﻫ在矢量网络分析接收机里,测试和输入信号参考因为ΔF而在频率上不同。
因为测试信号频率与接收机频率有不同,矢量网络分析将在测量幅度和相位时出现误差。
矢量网络分析扫描速度越快，ΔF越大，测试通道产生的误差也越大。
要减小这些误差，必须减小频率漂移ΔF。
ΔF可通过下列方法减小：●降低扫描速度通过加大矢量网络分析扫描时间，能降低扫描速度；对于相同的频段,通过增加扫描点数,同样可以降低扫描速度。
●减小时间延迟(ΔT)由于ΔT是被测电缆自身特性,所以它不能像字面意义上那样被减小。
可是，能被减小的是R通道和B通道之间时间延迟之差。
这些时间可以通过加一条长电缆给Ｒ通道来补偿，此电缆与待测电缆有着差不多相同的延迟。
电缆的这个长度能被插入R通道输入和输出连接器之间，连接器位于矢量网络分析的前面板上。
这条电缆延迟必须小于5 微秒。
除了减少频率漂移提高测量精度外，减小系统的中频带宽（IＦ BＷ）可以减小系统躁声,从而达到提高测量精度和动态范围的目的。
３.3如何精确测量较大电缆的回波损耗(驻波）当测量大长度（如大于100米）电缆的回波损耗时，由于沿电缆长度方向上的反射随机地叠加(矢量叠加）,回波损耗曲线表现为有很多尖锐的反射峰，反射峰的宽度很窄,如果测量取样点数不够多，反射峰被遗漏的概率很大,造成结果偏好的假象。
增加测量点数可将回波损耗的峰值真正捕捉到，从而达到提高测量长电缆回波损耗(驻波）精度的目的。
设测量某一电缆的频率范围为５MHｚ~3０0０MHz,回波损耗峰值宽度约为２MHｚ，当用201测量点数时，频率间隔ΔF≈1５MＨz，很容易将最大回波损耗的峰遗漏掉,而当用1601测量点数时，频率间隔ΔＦ≈１.87MHｚ，回波损耗最小峰值就被捕捉到了。
3．４测量中应注意的事项a）电缆连接器、阻抗转换器、驻波电桥和匹配负载等器件应严格区分75Ω和5０Ω两种特性阻抗、因其外径及连接螺纹相同,容易混淆。
应避免将7５Ω阳头与5０Ω阴头连接，这样会造成电路不连续无法测试；更应避免将５0Ω阳头与75Ω阴头连接,因为这将彻底损坏75Ω阴头的插孔。
ｂ）阻抗转换器、匹配负载、驻波电桥及测量探头均应小心轻放，妥善保管,防止从高处跌落而影响其性能及最终测量结果。
c) 各器件连接时，应注意连接转动时的方法,只允许转动活动螺母保证插针与插孔作直线移动。
否则插针和插孔会发生螺旋运动而加快磨损,以及很可能使内部插针插空松动而无法正常使用。
d) 电缆连接头装好后，应仔细检查插针是否位于正中,必要时应设法校正,使其对中，避免损坏待连接的连接器插孔。
4.时域测量简介矢量网络分析能测量被测件的时域响应，被测件的时域反射或传输响应，显示是接近实时的。
时域分析对于测量电缆结构(阻抗)的均匀性非常有用。
矢量网络分析先测量频率响应,然后通过内部计算机利用傅立叶反变换把频域信息转换成时域信息,X 轴为时间轴。
矢量网络分析仪利用傅立叶变换技术对测量数据进行数学处理，可将频域数据和时域数据进行相互转换。
4.１矢量网络分析有三种“频率——时间”转换模式:★时域带通模式（BAＮD ＰASＳ）★时域低通阶跃模式(LOW ＰＡSS,steｐｒeｓｐoｎｓe)★时域低通脉冲模式(LOW ＰASＳ，ｐｕles rｅsponse)4．1．1时域带通模式激励一个输入脉冲的时域响应来测量带限设备,虽然这种时域响应模式用起来很简单，但比低通模式的分辨率低。
当在低频段使用门限时还可能会导致幅度测量误差。
对于被测件不是带限的,建议使用低通模式测量。
这种模式之所以称为带通是因为该模式应用于频带受限的设备。
传统的TDＲ要求待测件能够适应低端直到直流的频率，而用带通模式在测量频率范围上就没有限制。
带通模式描述了待测件的脉冲响应。
在带通反射测量中,水平轴代表一个脉冲从一个测试端口发射到中断点并返回的时间。
垂直轴的显示值取决于所选的格式。
常用的格式如下表１所列。
默认的格式是对数格式，它用dB单位显示回波损耗值。
线性格式是一种反射系数ρ的响应格式。
这可看作是中断点在测量全频段上的反射系数的平均值。
实数格式只用在低通模式下。
表1▲时域低通阶跃模式在时域上施加一个阶跃激励信号。
作为一种传统时域反射测量,可以测定空间不连续距离及间断点类型(电阻性、电容性、电感性）。
▲时域低通脉冲模式在时域上施加一个脉冲激励信号(如带通模式)。
在频宽一定时，低通模式比带通模式能更好的进行时域处理,另外,使用低通模式还可测定间断点类型。
时域低通阶跃模式和时域低通脉冲模式两种时域低通模式被用来模拟传统时域反射计测量，提供的信息可断定当前的中断的类型(电阻,电容,电感）。
低通模式提供了在频域上一定带宽下的最好的分辨率，它还可用来给出待测件的阶跃或脉冲响应。
低通模式的通用性比带通模式差，因为它在测量频率范围上有一些严格限制。
低通模式要求频域数据在从直流到截止频率内是协调的，即:截止频率=n×起始频率，其中n是测量点数。
例如，起始频率为30kHz，测量点数为１01个,则截止频率为3.0３MHz。
既然矢量网络分析频率范围从30 kHz开始,则直流频率响应就可从较低的频率数值上外推。
低通测量水平轴是双向传输时间的间断点（与带通模式一样）。
光标显示双向时间和沿着轨迹的电长度。
测定实际的物理长度,输入适当的速度因子。
垂直轴的显示依赖于所选的格式。
低通模式下,频域的数据按相关的频率提取,并外推至直流。
因为在傅立叶反变换中结果只有实数部分(虚部为零），该应用下的最有用的低通阶跃格式是实数格式，该模式类似于传统的ＴDR响应,即它显示了实数格式的反射信号(电压）,水平轴为时间（长度)。
ﻫ实数格式也能在用在低通脉冲模式中,但如果要观察在最好的动态范围下观察大的和小的中断，请使用对数格式。
低通模式可模拟被测件的TDR响应,而这个响应包含断定中断类型的有用信息。
下图3举例说明了已知中断类型的低通响应。
所模拟的每个电路部分都表示了相应的低通时域模式下S1１的响应波形。
理论上,低通脉冲是由阶跃激励的导数。
图3 低通时域模式下S11的响应波形４.2时域测量的长度(电长度)范围在时域，范围定义为在没有突发副响应的测量中时间的长度。
因为频域数据是在离散的频率点而不是频率带宽的连续点取得的,所以一个时域响应重复一个规则的时间间隔。
范围=1/ΔF＝(测量点数－１)／频宽(Hz)ﻫΔＦ是两个相近频域数据点的间隔。
ﻫ【例】:测量点数=201点、频宽＝1MHz到2.0０lGHz、频率间隔(ΔF）＝10MH ｚ,则:范围=１/ΔF或(测量点数－1)/频宽=1/(10×1０6)或（20１-1)／(２×1０9)＝1０0×10－９秒电长度＝范围×光速（３×１０8）＝１00×1０－9×3×１08＝30(米）在本例中,范围是10OnＳ ,或30米电长度。
即传输测量中的被测件的电长度必须小于或等于30 米（反射测量为15米)。
为增加时域测量范围,必须增加测量点数，但是增加测量点数会降低扫描速度。
减小频宽也可增加范围,但会降低分辨率。
参考资料:中国电子科技集团公司第四十一所AV3620型网络分析仪说明书-－。
